RCPR-17E - Máquina de pipocas Royal Catering - Manual de utilização gratuito

MANUAL DE UTILIZADOR RCPR-17E Royal Catering

Instruções de utilização

Este Manual do Usuário foi traduzido por meio de tradução automática. Embora tenhamos nos esforçado ao máximo para garantir a precisão da tradução, observe que traduções automáticas não são perfeitas e não devem substituir tradutores humanos. A versão oficial do Manual do Usuário está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não são juridicamente vinculativas. Em caso de dúvidas sobre a precisão da tradução, consulte a versão em inglês, que é a referência oficial. Versões em outros idiomas estão disponíveis mediante solicitação pelo e-mail [e-mail].

1. Dados técnicos

Descrição do parâmetro	Valor do parâmetro
Nome do produto	MÁQUINA DE PIPOCA
Modelo	RCPS-16ERCPR-16ERCPW-16ERCPW-16.1RCPR-16.1RCPW-16.2	RCPW-16.3RCPS-16.2RCPR-16.3RCPS-BB1RCPS-BG1RCPS-WG1RCPR-17E	RCPC16E
Tensão nominal [V~] / frequência [Hz]	230/50
Potência nominal [W]	1500		1820
Temperatura [°C]	220-270		210-250
Quantidade de óleo (ml/onça)*	50
Quantidade de açúcar (g/onça)*	50
Quantidade de milho (g/onça)*	150

*As proporções acima são aproximadas e podem ser adaptadas de acordo com a escolha e as necessidades do cliente.

2. Descrição geral

O manual do utilizador foi concebido para ajudar na utilização segura e sem problemas do dispositivo. O produto é concebido e fabricado de acordo com diretrizes técnicas rigorosas, utilizando tecnologias e componentes de última geração. Além disso, é produzido em conformidade com as mais rigorosas normas de qualidade.

NÃO UTILIZE O DISPOSITIVO SEM TER LIDO E COMPREENDIDO ESTE MANUAL DO UTILIZADOR.

Para aumentar a vida útil do aparelho e garantir um funcionamento sem problemas, utilize-o de acordo com este manual de instruções e efetue regularmente tarefas de manutenção. Os dados técnicos e as especificações neste manual do usuário estão atualizados. O fabricante reserva-se o direito de efetuar alterações associadas à melhoria da qualidade. O dispositivo foi concebido para reduzir ao mínimo os riscos de emissão de ruído, tendo em conta o progresso tecnológico e as oportunidades de redução do ruído.

2.1. Legenda

Ícone Descrição
CE	O produto está em conformidade com as normas de segurança aplicáveis.
	Leia as instruções antes de utilizar.
	O produto deve ser reciclado.
	AVISO! ou CUIDADO! ou LEMBRETE! Aplicável à situação em causa.(sinal de aviso geral)
	ATENÇÃO! Aviso de choque elétrico!
	ATENÇÃO! Superfície quente, risco de queimaduras!

POR FAVOR, OBSERVE! OS DESENHOS DESTE MANUAL SERVEM APENAS PARA FINS ILUSTRATIVOS E, EM ALGUNS PORMENORES, PODEM DIFERIR DO PRODUTO REAL.

3. Segurança de utilização

ATENÇÃO! LER TODAS AS PRECAUÇÕES DE SEGURANÇA E TODAS AS INSTRUÇÕES. O NÃO CUMPRIMENTO DOS AVISOS E INSTRUÇÕES PODE RESULTAR EM CHOQUE ELÉTRICO, INCÊNDIO E/OU FERIMENTOS GRAVES OU MESMO MORTE.

Os termos "dispositivo" ou "produto" são utilizados nos avisos e instruções para fazer referência a:

Máquina de pipoca

3.1. Segurança elétrica

a) A ficha deve encaixar na tomada. Não alterar a ficha de nenhum modo. A utilização de fichas originais e de tomadas adequadas reduz o risco de choque elétrico.
b) Evitar tocar em elementos ligados à terra, como tubos, aquecedores, caldeiras e frigoríficos. Existe um risco acrescido de choque elétrico se o aparelho ligado à terra for exposto à chuva, entrar em contacto direto com uma superfície molhada ou funcionar num ambiente húmido. A entrada de água no aparelho aumenta o risco de danos no aparelho e de choques elétricos.
c) Não tocar no aparelho com as mãos molhadas ou húmidas.

d) Utilizar o cabo apenas para o fim a que se destina. Nunca o utilize para transportar o aparelho ou para retirar a ficha de uma tomada. Manter o cabo afastado de fontes de calor, óleo, arestas afiadas ou peças móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
e) Se trabalhar com o aparelho no exterior, certifique-se de que utiliza uma extensão adequada para utilização no exterior. A utilização de um cabo de extensão adequado para utilização no exterior reduz o risco de choque elétrico.
f) Se a utilização do aparelho num ambiente húmido não puder ser evitada, deve ser aplicado um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque elétrico.
g) Não utilize o dispositivo se o cabo de alimentação estiver danificado ou apresentar sinais óbvios de desgaste. Um cabo de alimentação danificado deve ser substituído por um eletricista qualificado ou pelo centro de assistência técnica do fabricante.
h) Para evitar choques elétricos, não mergulhe o cabo, a ficha ou o aparelho em água ou outros líquidos. Não utilizar o aparelho em superfícies molhadas.
i) Não utilizar em ambientes muito húmidos ou na proximidade direta de depósitos de água.
j) Evitar que o aparelho se molhe. Risco de choque elétrico!

3.2. Segurança no local de trabalho

a) Certifique-se de que o local de trabalho está limpo e bem iluminado. Um local de trabalho desarrumado ou mal iluminado pode dar origem a acidentes. Tente pensar no futuro, observar o que se está a passar e usar o bom senso ao trabalhar com o aparelho.
b) Não utilize o aparelho num ambiente potencialmente explosivo, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. O aparelho gera faíscas que podem provocar a ignição de poeiras ou fumos.
c) Se não tiver a certeza de que o produto está a funcionar corretamente ou se encontrar danos, contacte o centro de assistência técnica do fabricante.
d) Apenas o centro de assistência técnica do fabricante pode efetuar reparações no produto. Não tentar efetuar reparações por conta própria!
e) Em caso de incêndio, utilize um extintor de pó ou de dióxido de carbono ( CO_2 ) (um extintor destinado a ser utilizado em aparelhos elétricos sob tensão) para o apagar.
f) É proibida a entrada de crianças ou pessoas não autorizadas nos postos de trabalho. Uma distração pode resultar na perda de controlo sobre o dispositivo.
g) Mantenha este manual disponível para referência futura. Se este aparelho for transmitido a terceiros, o manual deve ser transmitido com ele.
h) Se este dispositivo for utilizado em conjunto com outro equipamento, as restantes instruções de utilização também devem ser seguidas.

LEMBRETE! QUANDO UTILIZAR O APARELHO, PROTEJA AS CRIANÇAS E OUTRAS PESSOAS QUE SE ENCONTREM NAS PROXIMIDADES.

3.3. Segurança pessoal

i) Não utilize o aparelho se estiver cansado, doente ou sob a influência de álcool, estupefacientes ou medicamentos que possam afetar significativamente a capacidade de utilizar o aparelho.
j) O aparelho não foi concebido para ser manuseado por pessoas (incluindo crianças) com funções mentais e sensoriais limitadas ou por pessoas sem experiência e/ou conhecimentos relevantes, exceto se forem supervisionadas por uma pessoa responsável pela sua segurança ou se tiverem recebido instruções sobre o modo de funcionamento do aparelho.
k) O aparelho só pode ser manuseado por pessoas fisicamente aptas, capazes de o manusear, com formação adequada, familiarizadas com este manual e com formação no âmbito da segurança e saúde no trabalho.
I) Ao trabalhar com o dispositivo, use o bom senso e mantenha-se alerta. A perda temporária de concentração durante a utilização do aparelho pode provocar ferimentos graves.
m) Não usar roupas largas ou jóias. Manter o cabelo, a roupa e as luvas afastados das peças em movimento. O vestuário largo, as jóias ou o cabelo comprido podem ficar presos nas peças em movimento.
n) O dispositivo não é um brinquedo. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

3.4. Utilização segura do dispositivo

o) Desligar o aparelho da alimentação elétrica antes de iniciar a regulação, a limpeza e a manutenção. Esta medida preventiva reduz o risco de ativação acidental.
p) Quando não estiver a ser utilizado, guarde-o num local seguro, longe do alcance de crianças e de pessoas não familiarizadas com o dispositivo e que não tenham lido o manual do utilizador. O aparelho pode constituir um perigo nas mãos de utilizadores inexperientes.
q) Manter o aparelho em perfeitas condições técnicas. Antes de cada utilização, verifique se existem danos gerais, especialmente se os componentes móveis apresentam fissuras ou elementos, e se existem outras condições que possam afetar o funcionamento seguro do dispositivo. Se forem detetados danos, entregar o aparelho para reparação antes de o utilizar.
r) Manter o aparelho fora do alcance das crianças.
s) A reparação ou manutenção do aparelho deve ser efetuada por pessoal qualificado, utilizando apenas peças sobressalentes originais. Isto garantirá uma utilização segura.
t) Para garantir a integridade operacional do dispositivo, não remova as proteções montadas na fábrica e não desaperte nenhum parafuso.

u) Ao transportar e manusear o aparelho entre o armazém e o local de destino, respeite os princípios de segurança e saúde no trabalho para operações de transporte manual em vigor no país onde o aparelho será utilizado.
v) Evite situações em que o dispositivo deixe de funcionar durante a utilização devido a uma carga excessiva. Isto pode provocar o sobreaquecimento dos elementos de acionamento e danificar o aparelho.
w) Não tocar nas peças articuladas ou nos acessórios, exceto se o aparelho tiver sido desligado da fonte de alimentação.
x) Não deslocar, ajustar ou rodar o aparelho durante o trabalho.
y) Não deixar o aparelho sem vigilância enquanto estiver a ser utilizado.
z) Limpe o aparelho regularmente para evitar a acumulação de sujidade persistente.
aa) O dispositivo não é um brinquedo. A limpeza e a manutenção não podem ser efetuadas por crianças sem a supervisão de um adulto.
bb) É proibido interferir na estrutura do dispositivo para alterar os seus parâmetros ou a sua construção.
cc) Manter o aparelho afastado de fontes de fogo e calor.
dd) Não sobrecarregar o aparelho.

ATENÇÃO! APESAR DA CONCEÇÃO SEGURA DO APARELHO E DAS SUAS CARACTERÍSTICAS DE PROTEÇÃO, E APESAR DA UTILIZAÇÃO DE ELEMENTOS ADICIONAIS QUE PROTEGEM O OPERADOR, EXISTE AINDA UM LIGEIRO RISCO DE ACIDENTE OU LESÃO DURANTE A UTILIZAÇÃO DO APARELHO. MANTENHA-SE ALERTA E USE O BOM SENSO QUANDO UTILIZAR O DISPOSITIVO.

4. Orientações de utilização

A máquina de pipoca torra o milho de forma eficiente e mantém sua temperatura.

O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.

4.1. Descrição do dispositivo

PAINEL FRONTAL

1. GIRAR – liga a função de mexer
2. AQUECER – liga o aquecimento da tigela
3. LIGAR/DESLIGAR & LUZ – liga a luz interna e o aquecimento

Modelo RCPC 16E

1. TEMPERATURA – regulador e visor de temperatura. Regulador de temperatura: A temperatura pode ser ajustada entre 210 °C e 250 °C (a temperatura ideal para fazer pipoca é de 210 °C a 230 °C). Visor de temperatura: Mostra a temperatura real da tigela.
2. AQUECER E LUZ – liga a luz interna e o aquecimento
3. GIRAR – liga a função de mexer
4. AQUECER – liga o aquecimento da tigela
5. LIGAR E LUZ – liga a luz interna e o aquecimento

4.2. Preparação para utilização

A temperatura do ambiente não deve ser superior a 40°C e a humidade relativa deve ser inferior a 85%. Assegurar uma boa ventilação na sala onde o aparelho está a ser utilizado. Deve haver uma distância mínima de 10 cm entre cada lado do aparelho e a parede ou outros objetos. O aparelho deve ser sempre utilizado numa superfície plana, estável, limpa, à prova de fogo e seca, e deve estar fora do alcance de crianças e de pessoas com funções mentais e sensoriais limitadas. Posicione o aparelho de forma a ter sempre acesso à ficha de alimentação. O cabo de alimentação ligado ao aparelho deve estar corretamente ligado à terra e corresponder aos dados técnicos indicados na etiqueta do produto.

Desmontar o aparelho e todos os seus componentes e limpá-los antes da primeira utilização.

4.3. Utilização do dispositivo

ATENÇÃO: Antes de usar, remova a fita adesiva do braço misturador, que fica dentro da tigela.

ATENÇÃO! Após ler o manual, antes do primeiro uso, ligue a máquina por 30 minutos em um ambiente bem ventilado. A presença de uma pequena quantidade de fumaça e cheiro de tinta é normal em um produto novo durante o processo de aquecimento. Abra a máquina e ventile o ambiente, limpando-a também com um produto de limpeza específico para contato com alimentos. A máquina está pronta para uso.

UTILIZAÇÃO

1. Para ligar o aquecimento e a luz, ligue o interruptor (Ligar e Luz).
2. Ligue o interruptor (AQUECIMENTO) e pré-aqueça a panela por 5 a 6 minutos (para o modelo RCPC 16E: defina a temperatura desejada usando o regulador de temperatura – a temperatura recomendada para o preparo da pipoca é entre 210 °C e 230 °C – e ligue o interruptor AQUECIMENTO). Coloque 50 ml de óleo (o óleo de coco é o ideal), 150 g de milho e 50 g de açúcar na panela.
3. Atenção: durante o preparo da pipoca, a porta deve permanecer fechada para evitar que a pipoca quente escape e cause queimaduras.
4. Ligue a função de mexer (interruptor TURN) para mexer a pipoca até que todos os grãos estejam estourados. Em seguida, despeje a pipoca da tigela. Para isso, acione a alavanca acoplada à tigela.
5. Repita este procedimento quantas vezes desejar. Leva apenas cerca de 2 minutos para que a pipoca comece a estourar de forma constante.
6. Não deixe que gotas de óleo caiam na placa quente, pois isso pode causar um incêndio. ATENÇÃO: Não deixe que gotas de água caiam na placa durante o preparo da pipoca.
7. O aparelho possui um termostato. Se a temperatura ultrapassar o máximo, a máquina desliga automaticamente para garantir a segurança.

ATENÇÃO: Evazie a panela e desligue o aquecimento assim que a frequência dos estouros (aproximadamente 2 a 3 segundos) diminuir. Somente assim você evita que o açúcar e a pipoca queimem, além de danificar o revestimento. Nem sempre é possível que todos os grãos estourem. Remova os resíduos após cada ciclo de produção. Não nos responsabilizamos por danos ao revestimento do recipiente devido ao uso indevido.

4.4. Limpeza e manutenção

4.4.1. Instruções gerais

ee) Desligue sempre o aparelho da tomada antes de o limpar ou de o guardar.
ff) Utilizar apenas produtos de limpeza não corrosivos para limpar a superfície.
gg) Utilize apenas detergentes suaves e seguros para alimentos para lavar o aparelho.
hh) Depois de limpar o aparelho, todas as peças devem ser completamente secas antes de o voltar a utilizar.
ii) Guarde a unidade num local seco e fresco, sem humidade e sem exposição direta à luz solar.
jj) Não pulverizar o aparelho com um jacto de água nem o submergir em água.
kk) O aparelho deve ser inspecionado regularmente para verificar a sua eficácia técnica e detetar eventuais danos.
II) Utilizar um pano macio e húmido para a limpeza.

mm) Não utilizar objetos afiados e/ou metálicos para a limpeza (por exemplo, uma escova de arame ou uma espátula metálica), pois podem danificar a superfície do aparelho.

Não eliminar este aparelho nos sistemas de resíduos urbanos. Entregue-o a um ponto de reciclagem e recolha de aparelhos elétricos e eletrodomésticos. Verificar o símbolo no produto, no manual de instruções e na embalagem. Os plásticos utilizados para construir o dispositivo podem ser reciclados de acordo com as suas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.

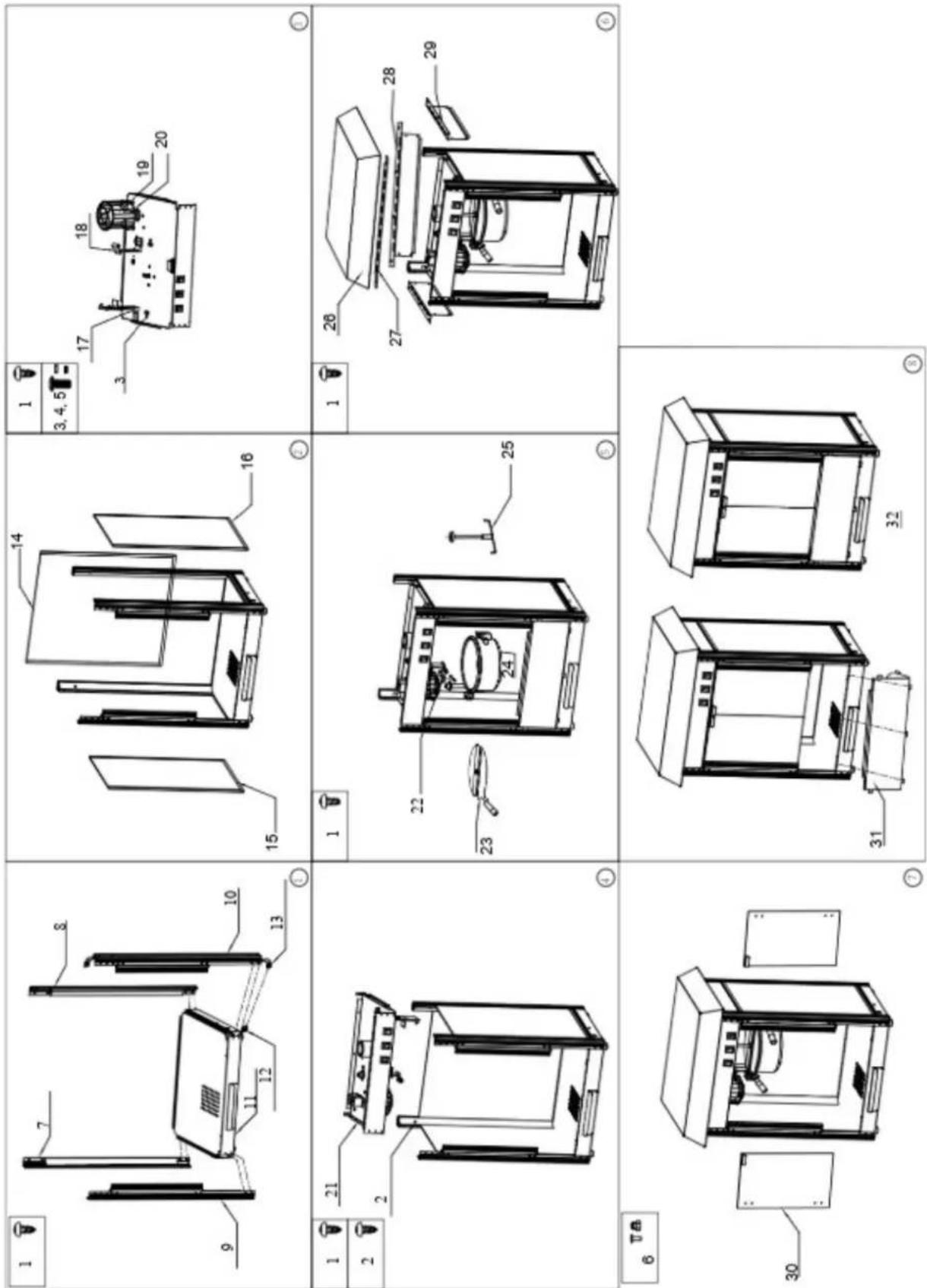

4.5. Montagem do aparelho

Instruções de instalação para RCPR-17E:

1) Insira os pilares dianteiro e traseiro na base. Antes de instalar o pilar dianteiro esquerdo, conecte as extremidades macho e fêmea do conector rápido da base e, em seguida, use parafusos autoatarraxantes M4 para conectá-lo ao componente da base;
2) Insira o vidro esquerdo nas ranhuras correspondentes nas colunas dianteira esquerda e traseira esquerda, insira o vidro direito nas ranhuras correspondentes nas colunas dianteira

direita e traseira direita e insira o vidro traseiro nas ranhuras correspondentes nas colunas traseira esquerda e traseira direita, sem qualquer ordem específica;

3) Enrosque a lâmpada no suporte, utilize parafusos autoatarraxantes M4 para fixar a cúpula ao componente superior e utilize parafusos M6x18 para fixar os ganchos de alumínio esquerdo e direito;
4) Coloque o componente do painel superior na ranhura na parte superior da coluna e, em seguida, conecte-o à coluna traseira com parafusos autoatarraxantes M6 e à coluna dianteira com parafusos autoatarraxantes M4;
5) Coloque o ímã circular abaixo da posição de saída do motor do componente superior e, em seguida, instale o eixo de mistura. Primeiro, insira a tampa do recipiente no eixo de mistura e utilize o ímã para atraí-la. Em seguida, instale a haste de remoção de material e a decoração do eixo de mistura. Pendure o recipiente de alumínio e insira o pino circular, que é fixado firmemente com um pino aberto. Por fim, insira o cabo de alimentação do recipiente de alumínio no plugue de aviação e, em seguida, instale o plugue de aviação com parafusos autoatarraxantes M4;
6) Conecte as extremidades macho e fêmea do conector rápido da placa superior, primeiro use parafusos autoatarraxantes para instalar as placas de suspensão esquerda e direita e a placa de suspensão traseira na coluna, em seguida, instale a placa de suspensão frontal na tampa superior e, finalmente, instale a tampa superior na máquina;
7) Instale a pequena porta de vidro na coluna dianteira usando parafusos M4x10 e porcas de cobertura M4;
8) Posicione a placa de fixação da porta acima da base, conforme mostrado na imagem acima.

Lista de peças

Número da peça	Descrição	Número da peça	Descrição
1	Parafuso autoatarraxante M4	17	Gancho direito
2	Parafuso autoatarraxante M6	18	Gancho esquerdo
3	Parafusos M6 x 18	19	Lâmpada
4	Arruelas de pressão	20	Cúpula
5	Arruelas planas	21	Componentes da placa superior
6	Parafuso e porca de cobertura	22 Cavaletes de aviação
7	Coluna traseira direita	23	Tampa
8	Coluna traseira esquerda	24	Panela de alumínio
9	Coluna dianteira direita	25	Eixo de mistura
10	Coluna dianteira esquerda	26	Tampa superior
11	Componente da base Conexão rápida	27 Placade fixação dianteira
12	Conector fêmea	28	Placa de fixação traseira
13	Conector rápido macho	29	Placa de fixação esquerda edireita
14	Vidro traseiro	30	Pequena porta de vidro
15	Vidro direito	31	Placa de fixação sob a porta
16	Vidro esquerdo	32	Imagem
