MANUAL DE UTILIZADOR Acoustic Pro FENDER

PORTUGUÊS manual do propietário .14

O amplificador Fender Acoustic Pro estabelece um novo padrão para o som e estilo da guitarra acústica. Um parceiro de desempenho perfeito para guitarristas de electro-acústicas que precisam tom completo, natural e tensão com controles e recursos organizados, tem uma madeira elegantemente curvada, avesso e lados de madeira desenhada acusticamente, que complementa a forma de uma guitarra acústica e satisfaz as sensibilidades estéticas do músico acústico.

O sistema perfeito de grab-and-go para espectáculos de solo em qualquer local, o Acoustic Pro tem dois canais universais projetados para instrumento ou uso de microfone, cada um com o seu próprio controlo de reverb de sala animada. A sua potência de saída de 200 watts e neodímio 12" woofer torna-se ideal para monitoramento de nível profissional no palco com uma banda, juntamente com recursos de outro tocador conveniente, incluindo uma alça integrada, kickstand de inclinação para trás, operação universal de 100-240 volt e uma tampa equipada.

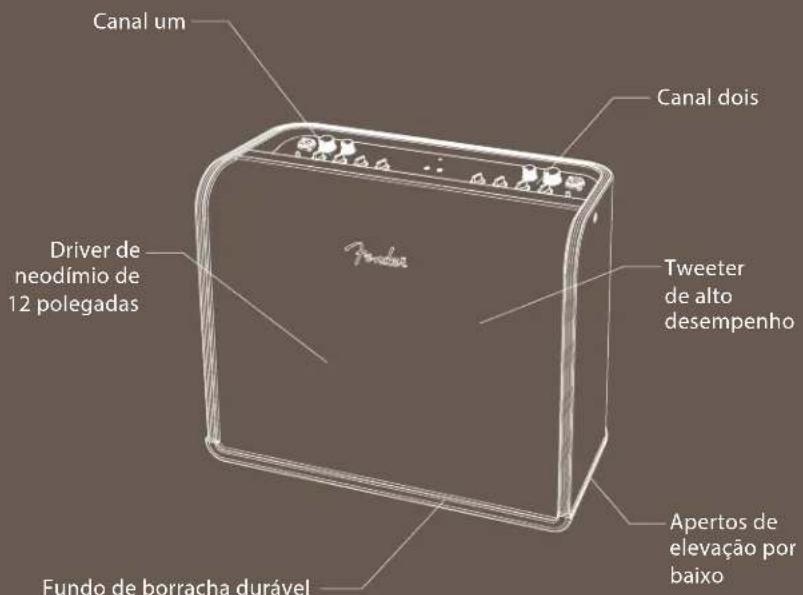

Canal um Driver de neodímio de 12 polegadas Forder Canal dois Tweeter de alto desempenho Apertos de elevação por baixo Fundo de borracha durável

CHANNEL 1 VOLUME REVERB PHASE LOW MID LEVEL MID FREQ HIGH AUX IN PHONES REVERB VOLUME CHANNEL 2 PHASE LOW MID LEVEL MID FREQ HIGH

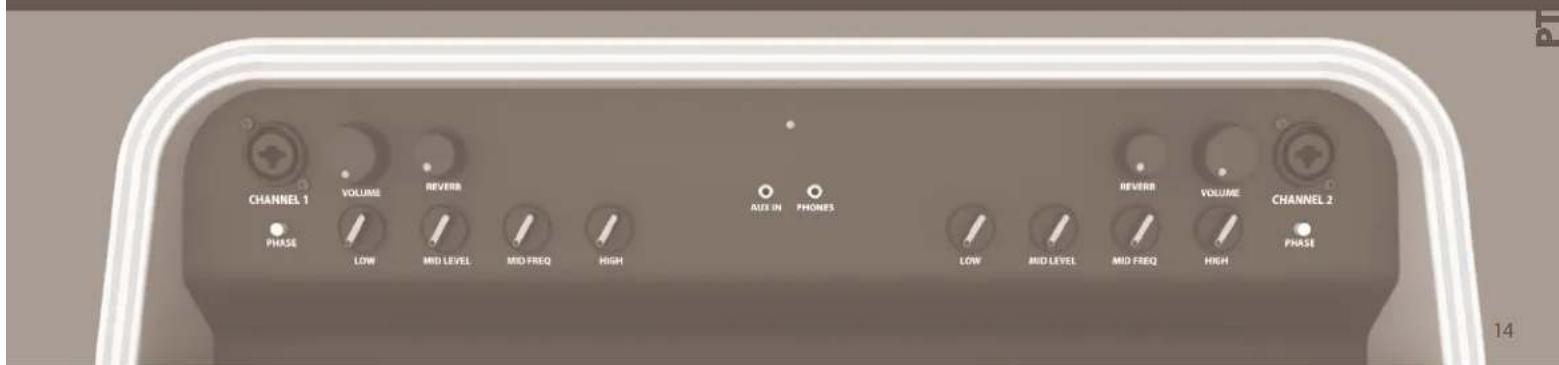

Recursos do Painel de Topo

123

4

3

5

678

9

10 11

1 ENTRADA DE CANAL UM: Jack de combinação para um canal aceita ¼" ou entradas de XLR. Conecte um instrumento ou microfone aqui; A Entrada XLR fornece alimentação fantasma para microfones que necessitam dele (não use microfones de fita, que podem ser danificados pela alimentação fantasma).*
2 VOLUME: Ajusta o volume mestre do canal um.*
3 REVERB: Ajusta o nível de reverb de canal um. Reverb para cada canal pode ser contornado usando pedal opcional.*

4 FASE: Pressione para inverter um canal de polaridade do alto-falante, o que pode ajudar a reduzir o feedback.*
5 BAIXO: Ajusta o tom baixo de um canal.*
6 MID FREQ: Ajusta a frequência de gama média de canal um. Utilizado em conjunto com o controle de nível médio (7) para adequar frequências médias e reduzir o feedback de gama média.*
7 NÍVEL MID: Ajusta o nível de frequência de gama média de canal um. Opera a frequência de gama média definido pelo controle de frequência média (6).*

NOTA: A melhor maneira de ajustar este par de controlos é primeiramente definir os níveis médios de controlo (7) para o mínimo ou máximo, a fim de discernir claramente a configuração de ouvido da frequência média do controlo (6). Em segundo lugar, definir o controlo de frequência média de frequência desejada para o ajuste. Em terceiro lugar, ajustar o controlo de nível médio a configuração desejada.

8 ALTO: Ajusta tom agudo de canal um.*
9 INDICADOR DE ALIMENTAÇÃO: Acende quando o Acoustic Pro está ligado.

10 AUX IN: Entrada auxiliar de 1/8" para ambos os canais. Ligue o leitor de áudio externo aqui; use o controlo de volume do dispositivo externo para ajustar o nível do volume do acompanhamento.
11 AUCULSTADORES: Saída de auscultadores de 1/8" para ambos os canais, silencia automaticamente a saída de alto-falante.

*Indica recurso de canal dois idêntico no lado oposto do painel de controlo superior.

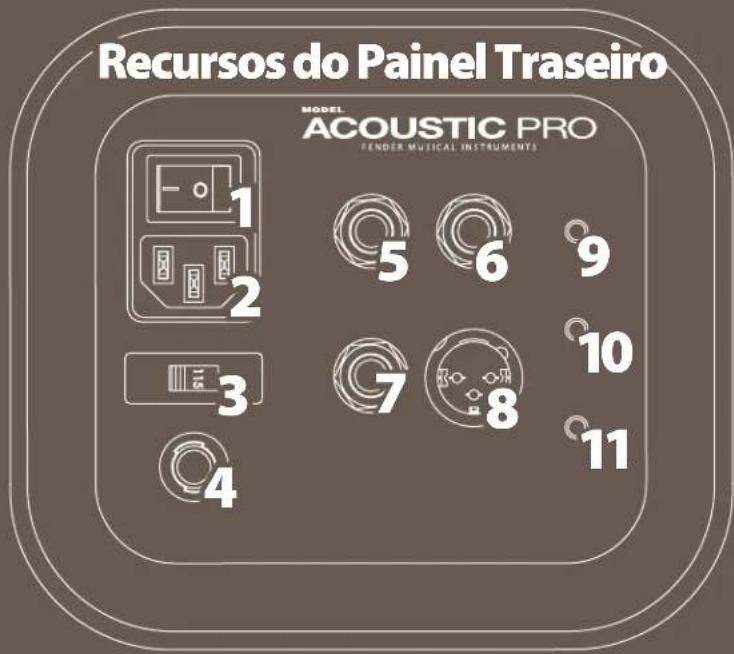

Recursos do Painel Traseiro MODEL ACOUSTIC PRO FENDER MUSICAL INSTRUMENTS 1 2 3 4 5 6 7 8 9 10 11

1 ALIMENTAÇÃO: Desliga e liga o Acoustic Pro.
2 PODER DE ENTRADA DO IEC: Cabo de alimentação IEC conecta ao Acustic Pro aqui.
3 SELECTOR DE TENSÃO: Usado para seleccionar a taxa de voltagem correcta (100V-120V ou 220V-240V) para operação de acordo com a fonte de alimentação disponível.

4 FUSÍVEL: Fornece protecção de sobre-tensão eléctrica para o Acoustic Pro. Assegura que uma substituição para um fusível queimado é do tipo e da classificação indicada ao lado do porta-fusível. Assegure que a alimentação está desligada, depois retire o porta-fusível ao girando-o no sentido contrário do relógio com uma chave de fenda.

5 ENVIA EFEITOS: Ligue esta tomada de ¼" para a entrada de dispositivo externo de efeito ou dispositivo de cadeia.
6 RETORNO DE EFEITOS. Ligue esta tomada de 1/4" para a saída de dispositivo externo de efeito ou dispositivo de cadeia.

NOTA: As tomadas de envio e retorno de efeitos aceitam cabos padrão de instrumentos e cabos TRS equilibrados, o último de qual pode reduzir o ruído da linha quando usado com equipamento compatível com TRS.

7 PEDAL: Ligue um pedal de duas teclas (PN 7706500000) usando esta tomada de entrada de 1/4". O pedal permite o bypass de reverb por cada canal.
8 SAÍDA DE LINHA EQUILIBRADA: Liga para entrada de reforço de som externo e dispositivos de gravação usando esta tomada de saída XLR equilibrada. Funciona em conjunto com o botão mic/ line (10).
9 EFEITOS DE NÍVEL DE CIRCUITO: Escolha uma das duas configurações de compatibilidade com aparelhos de efeitos externos. Posição "Out" é -20dBV para uso com a maioria dos aparelhos de efeitos movidos a bateria; "Em"

posição é + 4dBu para uso com mais unidades de efeitos de rackmount.

10 MIC/LINE: Escolha um dos dois ajustes para acomodar compatibilidade sinal de reforço de som externo e equipamentos de gravação. A trabalhar em conjunto com saída de linha equilibrada (8), a posição de "out" fornece um nível de microfone; Posição "in" fornece o nível de linha.
11 GROUND/LIFT: Deixe este botão na posição "out" para a operação normal (à terra). A posição "in" desconecta a saída de linha equilibrada (8) solo, o que pode ajudar a aliviar o ruido na linha em algumas situações.

ESPECIFICAÇÕES

TIPO PR3238

ALIMENTAÇÃO 200W EM 8Ω

IMPEDÂNCIAS DE ENTRADA INSTRUMENTO (1/4"/6.35mm): 18.2kΩ equilibrado

MIC (XLR): 1.8kΩ equilibrada

ALIMENTAÇÃO DE FANTASMA 16V (entradas XLR)

NÍVEIS DE EFEITOS DE LOOP -20dBV/+4dBu (comutável)

CONTROLOS DE TOM MID COM VARREDURA

FREQUÊNCIA: 300Hz para 3.5kHz

NÍVEL: -16dB à +16dB (a frequência

seleccionada)

FUSÍVEL F6.3A H, 250V

PEDAL (opcional) Dois Botões Acustic Pro/SFX PN 7706500000

TAMPA MONTADA (incluída) PN 7707389000

COLUNAS

DRIVER: 12" neodímio PN 7707090000

TWEETER: 5550029131

DIMENSÕES

ALTURA: 17.5" (44.5 cm)

As especificações do produto estão sujeitas a alterações sem aviso prévio.

ATENÇÃO: Para prevenir o perigo de choque eléctrico, não ligue à fonte de alimentação principal enquanto a grelha é removida.

O Tilt-ba para fora monitor

A Alça integrada topo do Acoustic Pro está convenientemente projetado para manter os dispositivos móveis pessoais (ou seja, smartphones, tablets). Para evitar a interferência de áudio, esses dispositivos devem ser configurados para o modo "avião."

O Tilt-back kickstand do Acoustic Pro vira para fora da parte inferior do gabinete para monitoramento conveniente.
