Acoustic Pro - Gitarrenverstärker FENDER - Kostenlose Bedienungsanleitung

Produkttyp	Akustikgitarrenverstärker
Marke	Fender
Modell	Acoustic Pro
Leistung	200 W an 8 Ω
Lautsprecher	12" Neodym-Woofer, Hochleistungstweeter
Abmessungen (B x T x H)	53,3 cm x 26,7 cm x 44,5 cm
Gewicht	12,2 kg
Stromversorgung	Spannungswahlschalter 100-120V / 220-240V, Sicherung F6.3A H 250V
Kanäle	2 Universalkanäle (Instrument oder Mikrofon), mit einstellbarem Hall
Equalizer pro Kanal	Low, Mid Level, Mid Freq (300 Hz - 3,5 kHz), High
Phase	Polaritätsumschalter pro Kanal
Eingänge	2 kombinierte Klinke 6,35 mm / XLR (Phantomspeisung 16 V), AUX IN Miniklinke, Footswitch-Eingang
Ausgänge	Symmetrischer XLR (Mic/Line), Effects Send/Return, Miniklinke-Kopfhörer
Effektschleife	Wählbarer Pegel -20 dBV / +4 dBu
Optionaler Fußschalter	2 Schalter (Hall EIN/AUS pro Kanal), Referenz 7706500000
Mitgeliefertes Zubehör	Transporttasche, Referenz 7707389000
Zusatzfunktionen	Integrierter Griff mit Handyhalterung, Neigeständer, Gummifüße
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Lösungsmittel und übermäßige Feuchtigkeit vermeiden
Sicherheit	Vor Sicherungswechsel Netzstecker ziehen; keine Bändchenmikrofone mit Phantomspeisung verwenden
Reparierbarkeit und Ersatzteile	Fender-Vertragswerkstatt konsultieren; Sicherung und Lautsprecher über die Marke erhältlich

Häufig gestellte Fragen - Acoustic Pro FENDER

Wie stelle ich die Mitten am Acoustic Pro ein?

Verwenden Sie den Regler Mid Freq, um die Frequenz (300 Hz bis 3,5 kHz) auszuwählen und Mid Level zum Einstellen des Pegels (-16 dB bis +16 dB). Um die Einstellung zu erleichtern, setzen Sie Mid Level zunächst auf Minimum oder Maximum, um den Frequenzbereich zu identifizieren, und passen Sie dann an.

Kann ich ein Mikrofon mit dem Verstärker verwenden?

Ja, jeder Kanal akzeptiert ein Mikrofon über den kombinierten XLR-Eingang. Die 16 V-Phantomspeisung kann aktiviert werden, aber vermeiden Sie Bändchenmikrofone, da diese beschädigt werden könnten.

Wie schließe ich einen Fußschalter zur Steuerung des Halls an?

Schließen Sie den optionalen Fußschalter (Ref. 7706500000) an die Footswitch-Buchse auf der Rückseite an. Er ermöglicht das unabhängige Ein-/Ausschalten des Halls für jeden Kanal.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Sicherung (F6.3A H, 250V), indem Sie das Gerät vom Netz trennen und den Sicherungshalter mit einem Schraubendreher nach links drehen. Ersetzen Sie sie durch eine identische Sicherung. Stellen Sie sicher, dass der Spannungswahlschalter auf der richtigen Position steht (100-120V oder 220-240V).

Wie verwende ich die Effektschleife?

Verbinden Sie den Eingang Ihres Effektprozessors mit dem Effects Send-Ausgang und den Ausgang des Prozessors mit dem Effects Return-Eingang. Stellen Sie den Pegel über den Schalter Effects Loop Level ein: herausgezogen für -20 dBV (Batterieeffekte), gedrückt für +4 dBu (Rack-Effekte).

Kann ich einen externen Audioplayer anschließen?

Ja, verwenden Sie den AUX IN-Eingang (Miniklinke) auf der Oberseite. Die Lautstärke wird direkt am externen Player eingestellt.

Wie reduziere ich Rückkopplungen?

Für jeden Kanal können Sie die Polarität durch Drücken der Phase-Taste umkehren. Passen Sie auch die Einstellungen Mid Freq und Mid Level an, um Rückkopplungen zu reduzieren, die durch Mittenfrequenzen verursacht werden.

Kann der Verstärker als Bühnenmonitor verwendet werden?

Ja, der Acoustic Pro ist mit einem rückseitigen Neigeständer ausgestattet, der ein Neigen für den Einsatz als Monitor ermöglicht. Der obere Griff kann auch ein Smartphone aufnehmen (Flugmodus empfohlen).

Welche Versorgungsspannung wird benötigt?

Der Acoustic Pro verfügt über einen Spannungswahlschalter für den Betrieb mit 100-120V oder 220-240V, 50/60 Hz. Überprüfen Sie die Position vor dem Anschließen des Geräts.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes Tuch, um das Gerät zu entstauben. Vermeiden Sie Lösungsmittel, Scheuermittel und übermäßige Feuchtigkeit. Ziehen Sie vor der Reinigung den Netzstecker.

BEDIENUNGSANLEITUNG Acoustic Pro FENDER

DEUTSCH bedienungshandbuch . 22

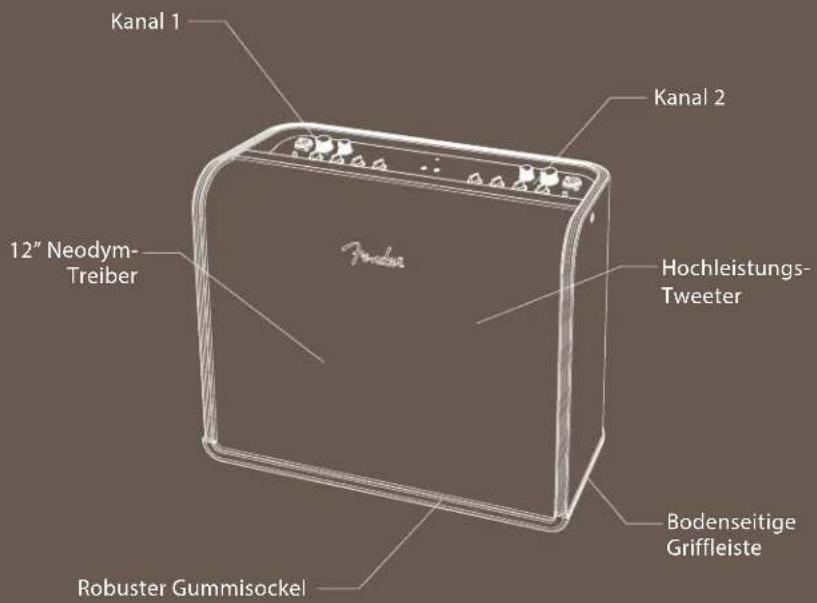

Der Fender Acoustic Pro setzt neue Standards hinsichtlich Akustikgitarrensound und stilvollem Design. Mit vollem, natürlichen Klang, satter Leistung, schnörkellosem Handling und vielen Features ist er der perfekte Performance-Partner für Elektroakustikgitarristen. Das elegant abgerundete und akustisch abgestimmte Holzgehäuse des Acoustic Pro führt die Form einer Akustikgitarre fort und trifft genau das ästhetische Empfinden von Akustikgitarristen.

Als perfektes tragbares Verstärkersystem ist der Acoustic Pro für Solo-Performances an jedem Veranstaltungsort geeignet. Er verfügt über zwei Universalkanäle für Instrumente oder Mikrofone und separate Hall Reverb-Regler. Mit 200 Watt Ausgangsleistung und einem 12" Neodym-Woofer leistet er bei Band-Auftritten auch als professioneller Bühnenmonitor großartige Dienste. Zur weiteren Ausstattung zählen ein integrierter Tragegriff, ein Kippständer, ein universelles 100-240 Volt Netzteil und eine passende Schutzhülle.

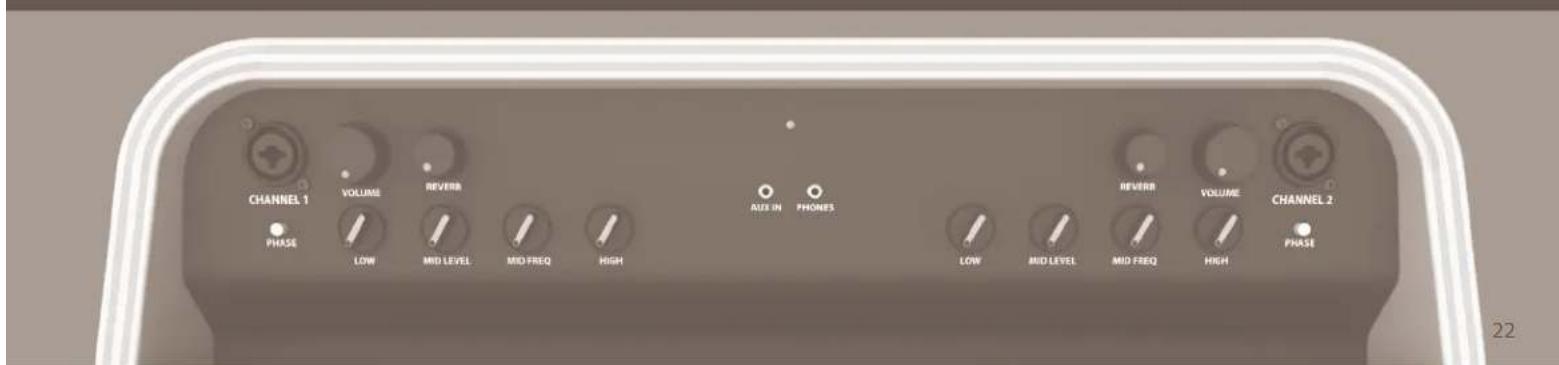

Oberes Bedienfeld

123

4

3

5

678

9

10 11

1 EINGANG KANAL 1: Diese Kombibuchse von Kanal 1 akzeptiert 6,3 mm- und XLR-Stecker von Instrumenten oder Mikrofonen. Der XLR-Eingang liefert bei Bedarf auch Phantomspannung für Mikrofone. (Ribbon-Mikrofone sollte man nicht anschließen, da sie durch Phantomspannung beschädigt werden können).*
2 VOLUME: Regelt die Gesamtlautstärke von Kanal 1.*
3 REVERB: Regelt den Reverb-Anteil von Kanal 1. Mit dem optionalen Fußschalter kann man den Reverb pro Kanal umgehen.*

4 PHASE: Bei gedrückter Taste wird die Lautsprecherpolarität von Kanal 1 gedreht, wodurch sich Feedback verringern lässt.*
5 LOW: Regelt die Bässe von Kanal 1.*
6 MID FREQ: Regelt die Mitten-Frequenz von Kanal 1. In Verbindung mit dem Mid Level-Regler (7) kann man die Mitten feineinstellen und Feedback im Mittenbereich verringern.*
7 MID LEVEL: Regelt den Mitten-Pegel von Kanal 1. Wirkt auf die mit dem Mid Freq-Regler (6) eingestellte Mittenfrequenz.* HINWEIS: Bei diesem Regler-

paar stellen Sie am besten zuerst den Mid Level-Regler (7) auf Minimum oder Maximum ein, damit Sie deutlich hören können, welche Einstellungen Sie mit dem Mid Freq-Regler (6) vornehmen. Stellen Sie dann den Mid Freq-Regler auf die gewünschte Frequenz ein. Steilen Sie schließlich mit dem Mid Level-Regler die gewünschte Pegelstärke ein.

8 HIGH: Regelt die Höhen von Kanal 1.*
9 NETZANZEIGE: Leuchtet bei eingeschaltetem Acoustic Pro.

10 AUX IN: 3,5 mm Eingang. Hier schließt man externe Audioplayer an. Die Lautstärke der Begleitung stellt man am Pegelregler des externen Geräts ein.
11 PHONES: 3,5 mm Kopfhörerausgang für beide Kanäle. Der Lautsprecherausgang wird automatisch stummgeschaltet.

* Gilt auch für Kanal 2 auf der gegenübliegenden Seite des oberen Bedienfelds.

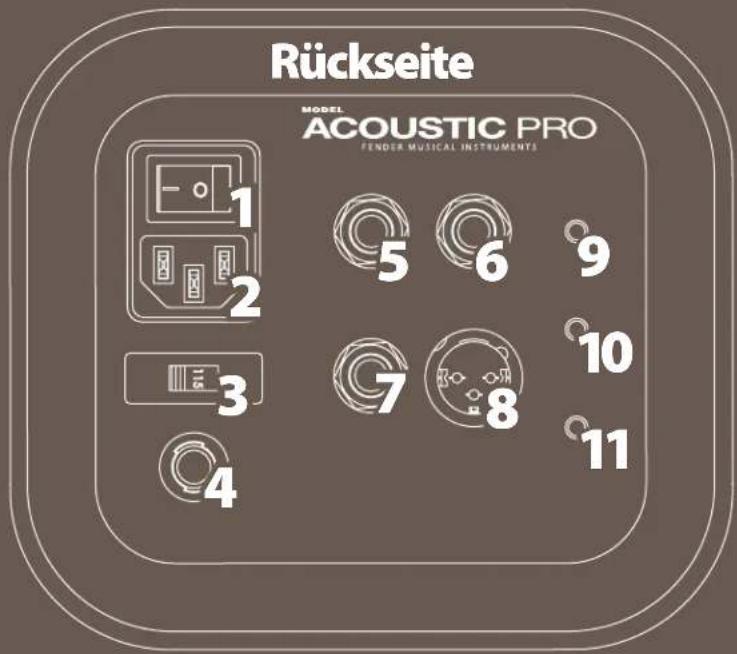

1 NETZSCHALTER: Schaltet den Acoustic Pro ein und aus.
2 NETZANSCHLUSS: Zum An- schließen des IEC-Netzkabels an den Acoustic Pro.
3 SPANNUNGSWAHLSCHALTER: Zur Wahl des korrekten Spannungsbereichs (100V-120V oder 220V-240V) für die verfügbare Netzspannung.

4 SICHERUNG: Schützt den Acoustic Pro vor elektrischen Überspannungen. Ersatzsicherungen müssen dem Typ und Nennwert entsprechen, der neben der Sicherungshalterung angegeben ist. Zum Entfernen der Halterung trennen Sie den Verstärker vom Stromnetz und drehen die Halterung mit einem Schlitzschraubenzieher nach links.

5 EFFECTS SEND: Verbinden Sie diese 6,3 mm-Buchse mit dem Eingang eines externen Effektgeräts oder einer Effektkette.
6 EFFECTS RETURN: Verbinden Sie diese 6,3 mm-Buchse mit dem Ausgang eines externen Effektgeräts oder einer Effektkette.

HINWEIS: Die Effect Send- und Return-Buchsen akzeptieren standard Instrumentenkabel und symmetrische TRS-Kabel. In Verbindung mit TRS-kompatiblen Geräten kann man mit TRS-Kabeln Störgeräusche in den Leitungen verringern.

7 FUßSCHALTER: An diesen 6,3 mm Eingang schließen Sie den optionalen 2-Tasten Fußschalter (Teile-Nr. 7706500000) an, mit dem sich der Reverb pro Kanal umgehen lässt.
8 SYMMETRISCHER LINE OUT: Diesen symmetrischen XLR-Ausgang kann man mit den Eingängen von externen Beschallungsanlagen und Aufnahmegeräten verbinden. Funktioniert in Verbindung mit der Mic/Line-Taste (10).

9 EFFECTS LOOP LEVEL: Verbessert die Kompatibilität mit externen Effektgeräten. Bei gelöster Taste (-20dBV) lassen sich die meisten batteriebetriebenen Effektgeräte ansteuern. Bei gedrückter +4dBu Taste lassen sich die meisten Rack-Effekte ansteuern.
10 MIC/LINE: Mit dieser Taste passt man das Verstärkersignal an externe Beschallungsanlagen und Aufnahmegeräte an. Funktioniert in Verbindung mit dem symmetrischen Line-Ausgang (8). Bei gelöster Taste liefert der Amp Signale mit Mikrofonpegel, bei gedrückter Taste liefert er Signale mit Line-Pegel.
11 GROUND/LIFT: Bei normalem (geerdetem) Betrieb ist diese Taste gelöst. Bei gedrückter Taste wird die Erdung des symmetrischen Line-Ausgangs (8) unterbrochen, wodurch sich manchmal Störgeräusche in den Leitungen beseitigen lassen.

TECHNISCHE DATEN

TYP PR3238

LEISTUNG 200W in 8Ω

EINGANGSIMPEDANZEN INSTRUMENT (6,35 mm): 18,2 kΩ symmetrisch

MIC (XLR): 1,8 kΩ symmetrisch

AUSGANGSIMPEDANZEN 3,3 kΩ symmetrischer Line Out

PHANTOMSPANNUNG 16V (XLR-Eingänge)

EFFEKT-LOOP-PEGEL -20 dBV/+4 dBu (schaltbar)

KLANGREGLER SEMIPARAMETRISCHE MITTEN

FREQUENZ: 300 Hz bis 3,5 kHz

PEGEL: -16 dB bis +16 dB (bei gewählter

Frequenz)

SICHERUNG F6,3A H, 250V

FUßSCHALTER (optional) 2-Tasten Acoustic Pro/SFX

Teile-Nr. 7706500000

PASSENDE HÜLLE (inklusiv) Teile-Nr. 7707389000

LAUTSPRECHER TREIBER: 12" Neodym, Teile-Nr. 7707090000

TWEETER: Teile-Nr. 5550029131

ABMESSUNGEN HÖHE: 44,5 cm (17,5")

BREITE: 53,3 cm (21")

TIEFE: 26,7 cm (10,5")

GEWICHT 12,2 kg (27 lbs.)

Technische Daten können unangekündigt geändert werden.

VORSICHT: Um die Gefahr eines Stromschlags zu vermeiden, sollten Sie das Gerät nicht ans

Stromnetz anschließen, solange das Schutzgitter entfernt ist.

Der auf der Oberseite integrierte Tragegriff des Acoustic Pro kann auch Mobilgeräte (d. h., Smartphones, Tablets) aufnehmen. Um akustische Störungen zu vermeiden, sollte man diese Geräte auf den "Flugzeugmodus" einstellen.

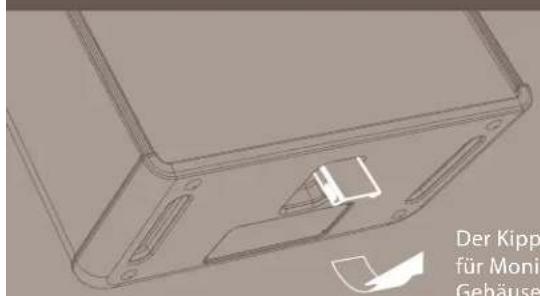

Der Kippständer des Acoustic Pro lässt sich für Monitoreinsätze aus dem Boden des Gehäuses ausklappen.
