BEDIENUNGSANLEITUNG Champion II 100 FENDER
Egal, ob Sie Ihren ersten Übungsverstärker suchen oder erschwingliche, leistungsstarke Bühnenausrüstung für das Spielen in einer Band, es gibt einen Champion II-Verstärker, der ideal für Sie ist – einfach zu bedienen und vielseitig genug für jeden Gitarrenspielstil.
Champion II 100 liefert die weltberühmten Fender Clean- und Overdrive-Sounds sowie eine Auswahl britischer und moderner Verzerrungsvarianten. Von Jazz bis Country, von Blues bis Metal – es ist einfach, den richtigen Sound zu finden.
Es gibt auch eine integrierte Effektauswahl, darunter Hall, Delay/Echo, Chorus, Tremolo, Vibratone und mehr. Verzögerungszeiten und Tremolo-Geschwindigkeiten können einfach mit der TAP-Taste eingestellt werden, um sie an das Songtempo anzupassen.
Zu den weiteren Funktionen gehören ein Aux-Eingang für den einfachen Anschluss externer Geräte, ein Kopfhörerausgang für die Privatpraxis, ein USB-Anschluss auf der Rückseite und vieles mehr.
Registrieren Sie Ihren Champion II 100 online unter start.fender.com.

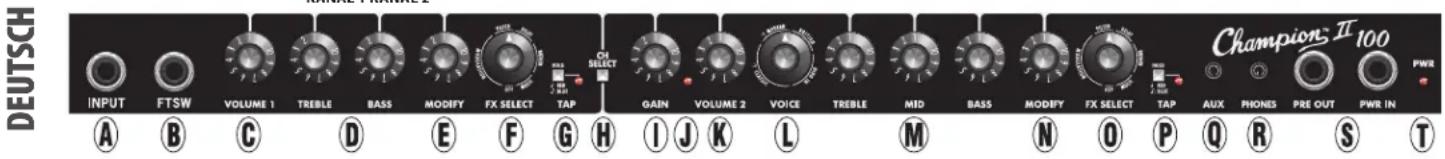

BEDIENFELD
KANAL 1 KANAL 2
A. EINGANG: Schließen Sie das Instrument hier an.
B. FTSW: Schließen Sie hier einen Zwei-Tasten-Fußschalter zur Kanalauswahl und zum Ein-/Ausschalten der Effekte an.
C. VOLUME 1: Passt die Lautstärke des Kanals an.
D. TREBLE/BASS: Passt die Höhen- und Tiefentoneigenschaften des Kanals an.
E. MODIFY: Steuert einen oder mehrere Parameter für den mit dem FX SELECT (F)-Regler ausgewählten Effekt (siehe Tabelle auf der nächsten Seite).
F. FX SELECT: Wählen Sie zwischen 16 Effekteinstellungen in den Kategorien Modulation, Filter, Delay, Reverb und Multi (siehe Tabelle auf der nächsten Seite). In der AUS-Position ist kein Effekt vorhanden. Benutzen Sie den MODIFY-Regler (E), um die Lautstärke des gewählten Effekts zu bestimmen.
G. TAP-TASTE/LED: Zwei- oder mehrmals mit der gewünschten Geschwindigkeit drücken, um das Tempo der zeitbasierten Effekte einzustellen, die mit dem FX SELECT-Steuernkopf (F) ausgewählt wurden. Halten Sie die Taste gedrückt, um vom Viertelnotentempo (rote LED) zum punktierten Achtelnotentempo (blaue LED) zu wechseln.
H. CHANNEL SELECT: Drücken, um zwischen den Verstärkerkanälen zu wechseln; wird durch die Kanalanzeigeleuchte (J) angezeigt. Kanal 1 bietet sauberen Ton basierend auf dem klassischen Fender Twin Reverb®. Der Schalter wird durch den CH SELECT-Schalter am Fußschalter außer Kraft gesetzt, wenn dieser angeschlossen ist.
I. GAIN: Passt den Verzerrungspegel des Kanals an; Verwenden Sie sie zusammen mit den VOLUME-Reglern (C, K) der Kanäle, um die Gesamtlautstärke einzustellen.
J. KANAL-ANZEIGELICHT: Leuchtet, wenn Kanal 2 ausgewählt ist.
K. VOLUME 2: Passt die Lautstärke von Kanal 2 an.
L. STIMME: Wählen Sie aus 16 Verstärkertypen in den Kategorien Fender Classic, Fender Modern, British und Hi Gain; jeweils gepaart mit einer Schranksimulation (siehe Tabelle auf der nächsten Seite).
M. TREBLE/MID/BASS: Passt die Klangeigenschaften im oberen, mittleren und unteren Bereich an.
N. MODIFY: Steuert einen oder mehrere Parameter für den mit dem FX SELECT (O)-Regler von Kanal 2 ausgewählten Effekt (siehe Tabelle auf der nächsten Seite).
O. FX SELECT: Wählen Sie zwischen 16 Effekteinstellungen in den Kategorien Modulation, Filter, Delay, Reverb und Multi (siehe Tabelle auf der nächsten Seite). In der AUS-Position ist kein Effekt vorhanden. Benutzen Sie den MODIFY-Regler (N), um die Lautstärke des gewählten Effekts zu bestimmen.
P. TAP-TASTE/LED: Zwei- oder mehrmals mit der gewünschten Geschwindigkeit drücken, um das Tempo der zeitbasierten Effekte einzustellen, die mit dem FX SELECT-Steuernkopf (O) ausgewählt wurden. Halten Sie die Taste gedrückt, um vom Viertelnotentempo (rote LED) zum punktierten Achtelnotentempo (blaue LED) zu wechseln.
Q. AUX: 1/8-Zoll-Eingang zum Anschluss externer Geräte. Passen Sie den Eingangspegel mithilfe der Lautstärkeregelung am externen Gerät an.
R. PHONES: 1/8-Zoll-Kopfhörerausgang (schaltet den Lautsprecherausgang stumm).
S. PRE OUT/PWR IN: 1/4-Zoll-TRS-Buchsen zur Verwendung mit einer Effektschleife. Verbinden Sie PRE OUT mit dem Eingang eines externen Effekts. Verbinden Sie PWR IN mit dem Ausgang eines externen Effekts. Es können Standard-1/4-Zoll-TS-Patchkabel verwendet werden.
T. POWER-LICHT: Leuchtet, wenn das Gerät eingeschaltet ist.
RUCKSEITE
U. IEC-STROMEINGANG: Schließen Sie das mitgelieferte Netzkabel entsprechend der auf der Rückseite angegebenen Eingangsspannung und -frequenz an eine geerdete Steckdose an.
V. POWER-SCHALTER: Schaltet den Verstärker ein und aus.
W. USB-ANSCHLUSS: Stellen Sie über ein USB-C-Kabel eine Verbindung zu einem Mac oder PC her, um Firmware-Updates durchzuführen.
X. WIEDERHERSTELLUNGS-/FIRMWARE-UPDATE-TASTEN: Die obere Taste ist nur für die Verwendung durch autorisiertes Fender-Servicepersonal bestimmt. Die untere Taste aktiviert den Firmware-Update-Modus (sofern verfügbar mit Anweisungen unter https://support.fender.com).
VOICE CONTROL (L) MODELLE
| POSITION | CATEGORY | AMP MODEL | POSITION CATEGORY EFFECT | MODIFY PARAMETER | TAP PARAMETER | ||
| 1 | FENDER CLASSIC | TWEED DELUXE | 1 OFF BYPASS NA | NA | |||
| 2 | FENDER CLASSIC | BASSMAN | 2 MODULATION CHORUS DEPTH RATE | ||||
| 3 | FENDER CLASSIC | '61 DELUXE | 3 | MODULATION | PHASER | DEPTH | RATE |
| 4 | FENDER CLASSIC | '65 PRINCETON | 4 MODULATION FLANGER | DEPTH RATE | |||
| 5 | FENDER CLASSIC | '65 DELUXE | 5 | MODULATION | VIBRATONE | DEPTH | RATE |
| 6 | FENDER CLASSIC | '65 TWIN | 6 | MODULATION | VINTAGE TREMOLO | DEPTH | RATE |
| 7 | FENDER MODERN | BLUES JUNIOR W/FAT | 7 | MODULATION | HARMONIC TREMOLO | DEPTH | RATE |
| 8 | FENDER MODERN | BASSBREAKER 15 | 8 | FILTER | ENVELOPE FILTER | SENSITIVITY | NA |
| 9 | FENDER MODERN | SUPER-SONIC 22 | 9 | FILTER | OCTAVE DOWN LEVEL | NA | |
| 10 | BRITISH | BRITISH '70s | 10 | DELAY | MONO DELAY | LEVEL | TEMPO |
| 11 | BRITISH | BRITISH '60s | 11 | DELAY | TAPE DELAY | LEVEL | TEMPO |
| 12 | BRITISH | BRITISH COLOUR | 12 | REVERB | SPRING REVERB | LEVEL | NA |
| 13 | HIGH GAIN | MODDED BRITISH | 13 | REVERB | SMALL ROOM REVERB | LEVEL | NA |
| 14 | HIGH GAIN | MODERN METAL | 14 | REVERB | MOD LARGE HALL REVERB | LEVEL | NA |
| 15 | HIGH GAIN | AMERICAN '90S | 15 | MULTI | TAPE DELAY/REVERB | LEVEL | TEMPO |
| 16 | HIGH GAIN | ULTRA GAIN | 16 | MULTI | MOD DELAY+HALL REVERB | LEVEL | TEMPO |
FX SELECT CONTROL (F, O) MODELLE
Weitere Handbuchübersetzungen sind unter www.fender.com verfügbar
Für Fragen und Fehlerbehebung, Kontaktieren Sie einen Fender-Spezialisten unter: 1-800-856-9801 (gebührenfrei in den USA) 1-480-596-7195 (International)
SPEZIFIKATIONEN
| TYP | PR 4223 | |||
| STROMBEDARF | 310 W (max) | 28 W (typisch) | ||
| EINGANGSIMPEDANZ | 1 M , max. 1,2 Vrms (Instrumenteneingang) | 10 k , max. 2,0 Vrms (Aux-Eingang) | ||
| VERSTÄRKER-AUSGANG | 100 W an 8 bei 5 % THD | |||
| KOPFHÖRER-AUSGANG | 120 mW/Kanal (mindestens 16 empfohlene Impedanz) | |||
| PRE OUT | +10dBV max (-10dBV nominal) | Impedanz: 220 (symmetrisch) | ||
| PWR IN | +10dBV max | Impedanz: 20k (symmetrisch) | ||
| LAUTSPRECHER | Zwei 12" (16 ) Fender Special Design (PN 0099529000) | |||
| FUßSCHALTER | Zwei-Tasten-Fußschalter (im Lieferumfang enthalten, PN 0097298000) | |||
| ABMESSUNGEN/GEWICHT | Höhe: 19" (48,5 cm) | Breite: 26" (66 cm) | Tiefe: 10.25" (26 cm) | Gewicht: 40 Pfund. (18 kg) |
Produktspezifikationen können ohne vorherige Ankündigung geändert werden.
