INSTRUKCJA OBSŁUGI Champion II 100 FENDER
Niezależnie od tego, czy szukasz swojego pierwszego wzmacniacza do ćwiczeń, czy niedrogiego, potężnego sprzętu scenicznego do gry w zespole, znajdziesz wzmacniacz Champion II, który będzie dla Ciebie idealny — prosty w obsłudze i wystarczająco wszechstronny, aby pasował do każdego stylu gry na gitarze.
Champion II 100 zapewnia światowej sławy czyste i przesterowane brzmienia Fendera oraz asortyment brytyjskich i nowoczesnych smaków przesterowanych. Od jazzu po country, od bluesa po metal – łatwo jest wybrać odpowiednie brzmienie.
Dostępny jest również wbudowany wybór efektów, w tym pogłos, opóźnienie/echo, chorus, tremolo, Vibratone i inne. Czasy opóźnień i prędkości tremolo można łatwo ustawić za pomocą przycisku TAP, aby dopasować je do tempa utworu.
Inne funkcje obejmują wejście pomocnicze ułatwiające podłączenie do urządzeń zewnętrznych, wyjście słuchawkowe do prywatnej praktyki, port USB na tylnym panelu i wiele innych.
Zarejestruj swojego Championa II 100 online na stronie start.fender.com.

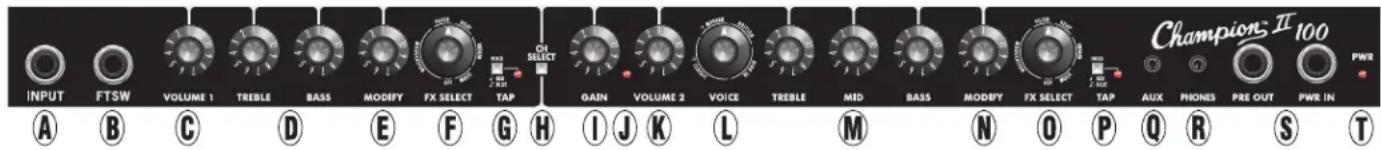

PANEL STEROWANIA
KANAL 1 KANAL 2
A. WEJŚCIE: Tutaj podłącz instrument.
B. FTSW: Podłącz tutaj dwuprzyciskowy przełącznik nożny do wyboru kanału i włączania/wyłączania efektów.
C. VOLUME 1: Reguluje poziom głośności kanału.
D. TREBLE/BASS: Reguluje charakterystykę tonów wysokich i niskich kanału.
E. MODIFY: Steruje jednym lub większą liczbą parametrów efektu wybranego za pomocą pokrętła FX SELECT (F) (patrz tabela na następnej stronie).
F. WYBÓR FX: Wybierz spośród 16 ustawień efektów w kategoriach modulacji, filtra, opóźnienia, pogłosu i wielu kategorii (patrz tabela na następnej stronie). Brak efektu w pozycji OFF. Użyj pokrętła MODIFY (E), aby określić głośność wybranego efektu.
G. PRZYCISK TAP/LED: Naciśnij dwa lub więcej razy przy żądanej prędkości, aby ustawić tempo efektów opartych na czasie wybranych za pomocą pokrętła FX SELECT (F). Naciśnij i przytrzymaj, aby przejść od ćwierćnuty (czerwona dioda LED) do tempa ósemki z kropką (niebieska dioda LED).
H. WYBÓR KANAŁU: Naciśnij, aby przełączeń kanały wzmacniacza; sygnalizowane przez kontrolkę kanału (J). Kanał 1 zapewnia czyste brzmienie oparte na klasycznym pogłosie Fender Twin Reverb®. Przełącznik jest sterowany przełącznikiem CH SELECT na przełączniku nożnym, gdy jest podłączony.
I. GAIN: Reguluje poziom zniekształceń kanału; użyj razem z pokrętłami kanału VOLUME (C, K), aby ustawić ogólną głośność.
J. KONTROLKA KANAŁU: Świeci się, gdy wybrany jest kanał 2.
K. VOLUME 2: Regulacja głośności kanału 2.
L. VOICE: Wybieraj spośród 16 typów wzmacniaczy w kategoriach Fender Classic, Fender Modern, British i Hi Gain; każdy w połączeniu z symulacją szafki (patrz tabela na następnej stronie).
M. TREBLE/MID/BASS: Regulacja charakterystyki tonów wysokich, średnich i niskich.
N. MODIFY: Steruje jednym lub większą liczbą parametrów efektu wybranego za pomocą pokrętła kanału 2 FX SELECT (O) (patrz tabela na następnej stronie).
O. WYBÓR FX: Wybierz spośród 16 ustawień efektów w kategoriach modulacji, filtra, opóźnienia, pogłosu i wielu kategorii (patrz tabela na następnej stronie). Brak efektu w pozycji OFF. Użyj pokrętła MODIFY (N), aby określić głośność wybranego efektu.
P. PRZYCISK TAP/LED: Naciśnij dwa lub więcej razy przy żądanej prędkości, aby ustawić tempo efektów opartych na czasie wybranych za pomocą pokrętła FX SELECT (O). Naciśnij i przytrzymaj, aby przejść od ćwierćnuty (czerwona dioda LED) do tempa ósemki z kropką (niebieska dioda LED).
Q. AUX: Wejście 1/8" do podłączenia urządzeń zewnętrznych. Dostosuj poziom wejściowy za pomocą regulacji głośności na urządzeniu zewnętrznym.
R. FONY: Wyjście słuchawkowe 1/8" (wycisza wyjście głośnikowe).
S. PRE OUT/PWR IN: Gniazda TRS 1/4" do użytku z pętłą efektów. Podłącz PRE OUT do wejścia efektu zewnętrznego; podłącz PWR IN do wyjścia efektu zewnętrznego. Można stosować standardowe kable krosowe 1/4" TS.
T. LAMPKA ZASILANIA: Świeci się, gdy zasilanie jest włączone.
TYLNY PANEL
V. PRZEŁĄCZNIK ZASILANIA: Włącza i wyłącza wzmacniacz.
W. PORT USB: Podłącz do komputera Mac lub PC za pomocą kabla USB-C, aby przeprowadzić aktualizację oprogramowania sprzętowego.
X. PRZYCISKI ODZYSKIWANIA/AKTUALIZACJI
OPROGRAMOWANIA: Górny przycisk jest przeznaczony wyłącznie dla autoryzowanego personelu serwisowego Fender. Dolny przycisk aktywuje tryb aktualizacji oprogramowania sprzętowego (jeśli jest dostępny zgodnie z instrukcjami na stronie https://support.fender.com).
VOICE CONTROL (L) MODELE
| POSITION | CATEGORY | AMP MODEL |
| 1 | FENDER CLASSIC | TWEED DELUXE |
| 2 | FENDER CLASSIC | BASSMAN |
| 3 | FENDER CLASSIC | '61 DELUXE |
| 4 | FENDER CLASSIC | '65 PRINCETON |
| 5 | FENDER CLASSIC | '65 DELUXE |
| 6 | FENDER CLASSIC | '65 TWIN |
| 7 | FENDER MODERN | BLUES JUNIOR W/FAT |
| 8 | FENDER MODERN | BASSBREAKER 15 |
| 9 | FENDER MODERN | SUPER-SONIC 22 |
| 10 | BRITISH | BRITISH '70s |
| 11 | BRITISH | BRITISH '60s |
| 12 | BRITISH | BRITISH COLOUR |
| 13 | HIGH GAIN | MODDED BRITISH |
| 14 | HIGH GAIN | MODERN METAL |
| 15 | HIGH GAIN | AMERICAN '90S |
| 16 | HIGH GAIN | ULTRA GAIN |
FX SELECT CONTROL (F, O) MODELE
| POSITION CATEGORY EFFECT | MODIFY PARAMETER | TAP PARAMETER | ||
| 1 OFF BYPASS NA | NA | |||
| 2 MODULATION CHORUS DEPTH RATE | ||||
| 3 | MODULATION | PHASER | DEPTH | RATE |
| 4 MODULATION FLANGER | DEPTH RATE | |||
| 5 | MODULATION | VIBRATONE | DEPTH | RATE |
| 6 | MODULATION | VINTAGE TREMOLO | DEPTH | RATE |
| 7 | MODULATION | HARMONIC TREMOLO | DEPTH | RATE |
| 8 | FILTER | ENVELOPE FILTER | SENSITIVITY | NA |
| 9 | FILTER | OCTAVE DOWN | LEVEL | NA |
| 10 | DELAY | MONO DELAY | LEVEL | TEMPO |
| 11 | DELAY | TAPE DELAY | LEVEL | TEMPO |
| 12 | REVERB SPRING | REVERB LEVEL | NA | |
| 13 | REVERB | SMALL ROOM REVERB | LEVEL | NA |
| 14 | REVERB | MOD LARGE HALL REVERB | LEVEL | NA |
| 15 | MULTI | TAPE DELAY/REVERB | LEVEL | TEMPO |
| 16 | MULTI | MOD DELAY+HALL REVERB | LEVEL | TEMPO |
Dodatkowe tłumaczenia instrukcji są dostępne na stronie www.fender.com
W przypadku pytań i rozwiązywania problemów, skontaktuj się ze specjalistą Fender pod adresem: 1-800-856-9801 (numer bezpłatny w USA) 1-480-596-7195 (międzynarodowy)
SPECYFIKACJE
CE
TYP
WYMAGANIA MOCY
IMPEDANCIA WEJŚCIOWA
MOC WYJŚCIOWA
WYJŚCIE SŁUCHAWKOWE
PRE OUT
PWR IN
GŁOŚNIKI
WŁĄCZNIK NOŻNY
WYMIARY/WAGA
PR 4223
310W (maks.) 28W (typowo)
1MΩ, maks. 1,2Vrms (wejście instrumentalne)
100 W przy 8 Ω przy 5% THD
120 mW/kanał (minimalna zalecana impedancja 16 Ω)
+10 dBV maks. (nominalnie -10 dBV)
+10dBV maks.
Dwa 12" (16Ω) Fender Special Design (PN 0099529000)
Dwuprzyciskowy przełącznik nożny (w zestawie, PN 0097298000)
Wysokość: 19" (48,5 cm)
Szerokość: 26" (66 cm)
Głębokość: 10,25" (26 cm)
Waga: 40 funtów. (18 kg)
Specyfikacje produktu mogą ulec zmianie bez powiadomienia.
