Acoustic Pro - Wzmacniacz gitarowy FENDER - Bezpłatna instrukcja obsługi

Typ produktu	Wzmacniacz do gitary akustycznej
Marka	Fender
Model	Acoustic Pro
Moc	200 W przy 8 Ω
Głośniki	Neodymowy głośnik niskotonowy 12", wysokowydajny tweeter
Wymiary (S x G x W)	53,3 cm x 26,7 cm x 44,5 cm
Waga	12,2 kg
Zasilanie	Przełącznik napięcia 100-120V / 220-240V, bezpiecznik F6.3A H 250V
Kanały	2 kanały uniwersalne (instrument lub mikrofon), z regulowanym pogłosem Hall
Korekcja na kanał	Niskie, Mid Level, Mid Freq (300 Hz - 3,5 kHz), Wysokie
Faza	Przełącznik polaryzacji na kanał
Wejścia	2 kombinowane Jack 6,35 mm / XLR (zasilanie phantom 16 V), AUX IN mini jack, wejście na przełącznik nożny
Wyjścia	Symetryczna linia XLR (mic/line), Effects Send/Return, słuchawkowe mini jack
Pętla efektów	Regulowany poziom -20 dBV / +4 dBu
Opcjonalny przełącznik nożny	2 przełączniki (pogłos ON/OFF na kanał), nr ref. 7706500000
Dołączone akcesoria	Pokrowiec transportowy, nr ref. 7707389000
Dodatkowe funkcje	Wbudowany uchwyt z podstawką na telefon, regulowana nóżka, gumowa podstawa
Konserwacja i czyszczenie	Czyścić suchą ściereczką; unikać rozpuszczalników i nadmiernej wilgoci
Bezpieczeństwo	Odłączyć przed wymianą bezpiecznika; nie używać mikrofonów wstęgowych z zasilaniem phantom
Naprawialność i części zamienne	Skonsultuj się z autoryzowanym serwisem Fender; bezpiecznik i głośniki dostępne u producenta

Często zadawane pytania - Acoustic Pro FENDER

Jak ustawić średnie tony w Acoustic Pro?

Użyj potencjometru Mid Freq, aby wybrać częstotliwość (300 Hz do 3,5 kHz), a Mid Level, aby dostosować jej poziom (-16 dB do +16 dB). Aby ułatwić regulację, ustaw najpierw Mid Level na minimum lub maksimum, aby zidentyfikować zakres częstotliwości, a następnie dostosuj.

Czy mogę użyć mikrofonu ze wzmacniaczem?

Tak, każdy kanał akceptuje mikrofon przez kombinowane wejście XLR. Zasilanie phantom o napięciu 16 V może być włączone, ale unikaj mikrofonów wstęgowych, które mogą ulec uszkodzeniu.

Jak podłączyć przełącznik nożny do kontroli pogłosu?

Podłącz opcjonalny przełącznik nożny (nr ref. 7706500000) do gniazda Footswitch z tyłu. Umożliwia on włączanie/wyłączanie pogłosu dla każdego kanału niezależnie.

Co zrobić, jeśli wzmacniacz się nie włącza?

Sprawdź bezpiecznik (F6.3A H, 250V) odłączając urządzenie i obracając uchwyt bezpiecznika w lewo za pomocą śrubokręta. Wymień go na identyczny bezpiecznik. Upewnij się, że przełącznik napięcia znajduje się we właściwej pozycji (100-120V lub 220-240V).

Jak korzystać z pętli efektów?

Podłącz wejście procesora efektów do wyjścia Effects Send, a wyjście procesora do wejścia Effects Return. Dopasuj poziom za pomocą przycisku Effects Loop Level: zwolniony dla -20 dBV (efekty bateryjne), wciśnięty dla +4 dBu (efekty rack).

Czy mogę podłączyć zewnętrzny odtwarzacz audio?

Tak, użyj wejścia AUX IN (mini jack) na górnym panelu. Głośność reguluje się bezpośrednio na zewnętrznym odtwarzaczu.

Jak zredukować sprzężenie?

Dla każdego kanału możesz odwrócić polaryzację, wciskając przycisk Phase. Dostosuj także ustawienia Mid Freq i Mid Level, aby zredukować sprzężenie wywołane przez średnie częstotliwości.

Czy wzmacniacz może być używany jako monitor sceniczny?

Tak, Acoustic Pro jest wyposażony w tylną nóżkę, która umożliwia odchylenie go do użytku jako monitor odsłuchowy. Górny uchwyt może również pomieścić telefon (zalecany tryb samolotowy).

Jakie jest wymagane napięcie zasilania?

Acoustic Pro posiada przełącznik napięcia do pracy przy 100-120V lub 220-240V, 50/60 Hz. Sprawdź położenie przed podłączeniem urządzenia.

Jak czyścić wzmacniacz?

Użyj suchej ściereczki do odkurzenia urządzenia. Unikaj rozpuszczalników, środków ściernych i nadmiernej wilgoci. Odłącz wzmacniacz przed czyszczeniem.

INSTRUKCJA OBSŁUGI Acoustic Pro FENDER

POLSKI instrukcja obsługi . 26.

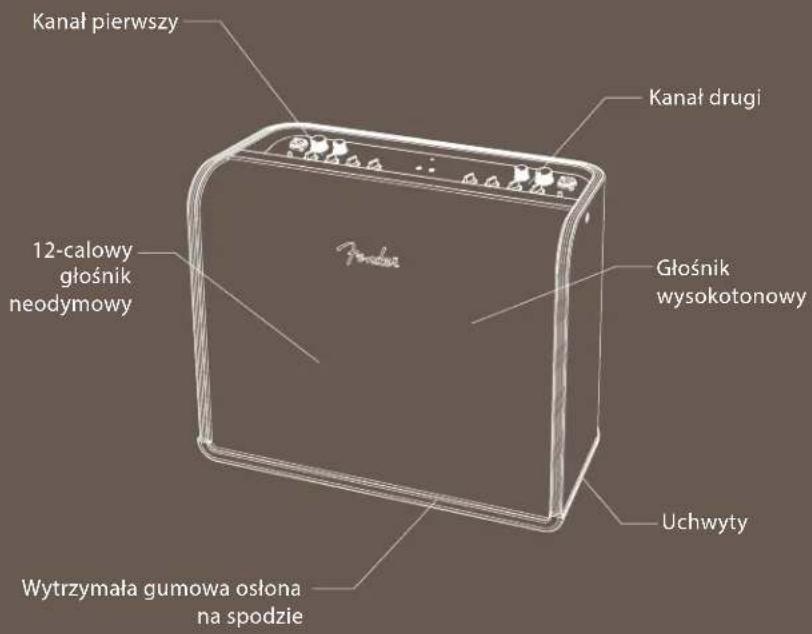

Fender Acoustic Pro ustanawia nowe standardy brzmienia gitary akustycznej. Doskonały wybór dla gitarzystów szukających pełnego, naturalnego brzmienia i mocy bez natłoku pokręteł i przełączników. Stylowy, zaprojektowany pod kątem akustyki zaokrąglony drewniany tył i boki pasujące do kształtu i formy gitary akustycznej na pewno trafią w gusta muzyków akustycznych.

Idealny system do zabrania na występy solowe. Acoustic Pro wyposażono w dwa uniwersalne kanały zaprojektowane z myślą o instrumencie lub mikrofonie, każdy z niezależnym sterowaniem głębokim, pełnym wyrazu reverbem. 200 W mocy wyjściowej w połączeniu z 12" neodymowym głośnikiem niskotonowym czynią z niego idealny monitor sceniczny do zastosowań profesjonalnych. Posiada wiele udogodnień, takich jak zintegrowany uchwyt, składana podpórka, możliwość pracy przy napięciu 100–240 V czy zintegrowana osłona.

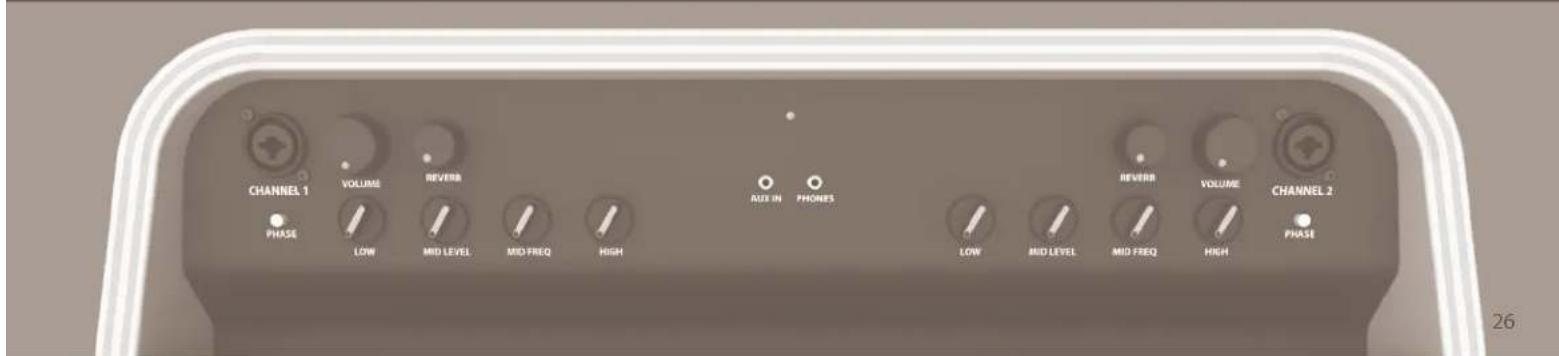

Górny Panel

123

4

3

5

678

9

10 11

1 WEJŚCIE KANAŁU 1: Kombinowane gniazdo jack kanału 1 dla wtyków ¼" lub XLR. Tutaj podłącz instrument lub mikrofon. Wejście XLR zapewnia zasilanie fantomowe dla mikrofonów (nie używać mikrofonów wstęgowych – zasilanie fantomowe może je uszkodzić).*
2 VOLUME: Regulacja głośności głównej kanału pierwszego.*
3 REVERB: Regulacja poziomu reverbu kanału pierwszego. Reverb dla każdego z kanałów można obejść za pomocą opcjonalnego footswitcha.*

4 PHASE: Naciśnij, aby odwrócić polarność głośnika kanału pierwszego dla zmniejszenia sprężenia zwrotnego.*
5 LOW: Regulacja tonów niskich kanału pierwszego.*
6 MID FREQ: Regulacja tonów o średniej częstotliwości kanału pierwszego. Używa się w połączeniu z gałką poziomu tonów średnich (7) w celu dopasowania brzmienia środkowego pasma częstotliwości i zredukowania efektu sprzężenia zwrotnego.*

7 MID LEVEL: Regulacja poziomu tonów o średniej częstotliwości kanału pierwszego. Działa w oparciu o ustawienia regulacji gałki tonów o średniej częstotliwości (6).*
UWAGA: Najlepszym sposobem regulacji tej pary ustawień jest ustawienie w pierwszej kolejności poziomu tonów o średniej częstotliwości (7) na minimum lub maksimum, aby dobrze usłyszeć różnicę w barwie wraz ze zmianą częstotliwości (6). Następnie ustawić żądane tony o średniej częstotliwości. W końcu ustawić żądany poziom.
8 HIGH: Regulacja tonów wysokich kanału pierwszego.*

9 KONTROLKA ZASILANIA: Świeci się, gdy wzmacniacz jest włączony.
10 AUX IN: Wejście AUX 1/8" dla obydwu kanałów. Tutaj podłącz zewnętrzny odtwarzacz muzyki. Ustaw poziom głośności podkładu na urządzeniu źródłowym.
11 PHONES: Wyjście słuchawkowe 1/8" dla obydwu kanałów, automatycznie wycisza wyjście głośnikowe.
* Oznacza identyczną funkcję/regulację kanału drugiego po przeciwnej stronie górnego panelu.

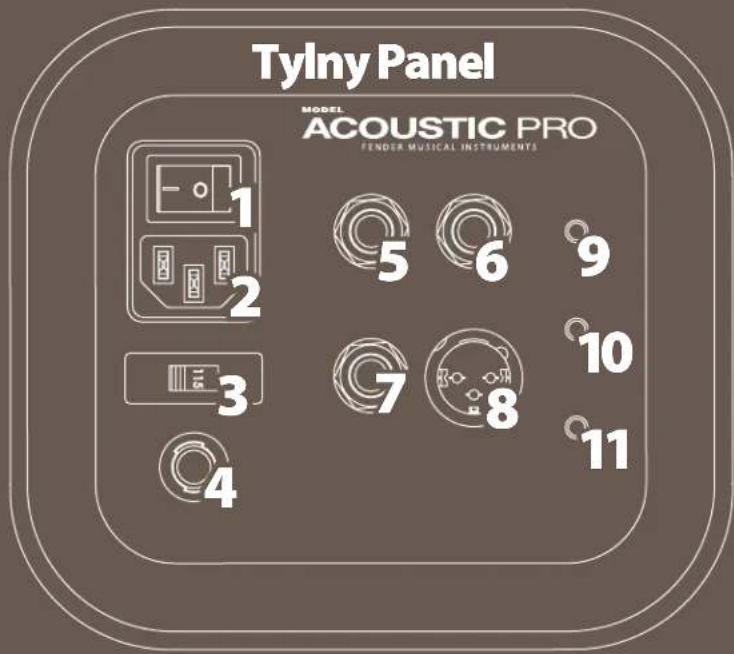

1 ZASILANIE: Włącza lub wyłącza wzmacniacz.
2 GNIAZDO PRZEWODU ZASILA-JĄCEGO: Tutaj podłącz przewód zasilający.
3 PRZEŁĄCZNIK WYBORU NAPIĘCIA: Służy do wyboru prawidłowego zakresu napięcia (100V-120V lub 220V–240V) do pracy przy dostępnym zasilaniu.

4 BEZPIECZNIK: Chroni wzmacniacz przed usterkami elektrycznymi. Wymieniać wyłącznie na tego samego typu, zgodnie z informacjami zawartymi obok gniazda bezpiecznika. Upewnić się, że zasilanie zostało odłączone, następnie wyjąć bezpiecznik, przekręcając go w lewo za pomocą płaskiego śrubokręta.

5 EFFECTS SEND: Podłącz to gniaz-do 1/4" do wejścia zewnętrznego efektu/-ów.
6 EFFECTS RETURN: Podłącz to gniazdo 1/4" do wyjścia zewnętrznego efektu/-ów.
UWAGA: Gniazda EFFECTS SEND i RETURN przystosowane są do standardowych kabli instrumentalnych i zbalansowanych kabli TRS (które mogą redukować szumy, jeżeli używane są z urządzeniami kompatybilnymi z TRS).
7 FOOTSWITCH: Tutaj podłącz opcjonalny 2-przyciskowy footswitch (PN 7706500000). Footswitch umożliwia wyłączenie reverbu dla każdego z kanałów.
8 BALANCED LINE OUT: Zbalansowane gniazdo wyjściowe XLR, podłącz do wejść zewnętrznych wzmacniaczy lub rejestratorów dźwięku. Działa w połączeniu z przyciskiem mic/line (10).
9 EFFECTS LOOP LEVEL: Wybierz jedno z ustawień dla kompaty-bilności z efektami zewnętrznymi. Wyciśnięty: -20 dBV dla większości efektów z zasilaniem

bateryjnym; wciśnięty: +4 dBu dla większości efektów montowanych w racku.

10 MIC/LINE: Wybierz jedno z dwóch ustawień dla kompatybilności sygnału zewnętrznych wzmacniaczy lub rejestratorów dźwięku. Działa w połączeniu ze zbalansowanym wyjściem liniowym (8), wyciśnięty – poziom mikrofonu; wciśnięty – poziom linii.
11 GROUND/LIFT: Pozostaw przełącznik w pozycji wyciśniętej dla normalnej (uziemionej) pracy. Wciśnięcie powoduje rozłączenie uziemionego zbalansowanego wyjścia liniowego (8), co czasami może złagodzić szum liniowy.

SPECYFIKACJE

TYP PR3238

MOC 200W,8Ω

IMPEDANCJE WEJŚCIOWE INSTRUMENT (1/4"/6,35 mm): 18,2 kΩ zbalansowane MIC (XLR): 1,8 kΩ zbalansowane

IMPEDANCJE WYJŚCIOWE 3,3 kΩ zbalansowane wyjście liniowe

MOC FANTOMOWA 16V (wejścia XLR)

POZIOMY PĘTLI EFEKTÓW -20 dBV/+4 dBu (przełączalne)

STEROWANIE TONAMI ZMIENNA ŚR. CZĘSTOTLIWOŚĆ: 300 Hz do 3,5 kHz POZIOM: -16 dB do +16 dB (przy wybranej częstotliwości)

BEZPIECZNIK F6.3A H, 250V

FOOTSWITCH (opcjonalnie) 2-przyciskowy Acoustic Pro/SFX PN 7706500000

ZINTEGROWANA OSŁONA PN 7707389000 (w zestawie)

GŁOŚNIKI NISKOTONOWY: 12" neodymowy PN 7707090000 GŁOŚNIK WYSOKOTONOWY: 5550029131

WYMIARY SZEROKOŚĆ: 53,3 cm GŁĘBOKOŚĆ: 26,7 cm WYSOKOŚĆ: 44,5 cm

WAGA 12.2 kg

Specyfikacje produktów mogą ulec zmianie bez powiadomienia.

UWAGA: Aby uniknąć porażenia prądem, wyjmij wtyczkę z gniazdka, gdy osłona głośnika jest zdjęta.

Zintegrowany uchwyt wzmacniacza Acoustic Pro został zaprojektowany z myślą o urządzeniach mobilnych (smartfonach, tabletach). Aby zapobiec zakłóceniom, urządzenia należy ustawić w tryb „samolotowy.”

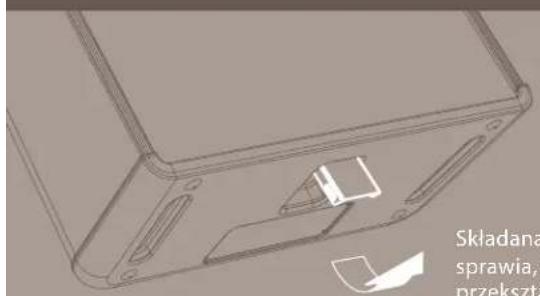

Składana podpórka na spodzie kolumny sprawia, że Acoustic Pro można szybko przekształcić w monitor sceniczny.
