Tipo di prodotto	Amplificatore per chitarra acustica
Marca	Fender
Modello	Acoustic Pro
Potenza	200 W su 8 Ω
Altoparlanti	Woofer 12" in neodimio, tweeter ad alte prestazioni
Dimensioni (L x P x H)	53,3 cm x 26,7 cm x 44,5 cm
Peso	12,2 kg
Alimentazione	Selettore di tensione 100-120V / 220-240V, fusibile F6.3A H 250V
Canali	2 canali universali (strumento o microfono), con riverbero Hall regolabile
Equalizzazione per canale	Low, Mid Level, Mid Freq (300 Hz - 3,5 kHz), High
Fase	Invertitore di polarità per canale
Ingressi	2 combinati Jack 6,35 mm / XLR (alimentazione phantom 16 V), AUX IN minijack, ingresso Footswitch
Uscite	Linea simmetrica XLR (mic/line), Effects Send/Return, cuffia minijack
Loop effetti	Livello selezionabile -20 dBV / +4 dBu
Pedaliera opzionale	2 interruttori (riverbero ON/OFF per canale), riferimento 7706500000
Accessori inclusi	Custodia da trasporto, riferimento 7707389000
Funzioni aggiuntive	Maniglia integrata con supporto per cellulare, cavalletto inclinabile, base in gomma
Manutenzione e pulizia	Pulire con un panno asciutto; evitare solventi e umidità eccessiva
Sicurezza	Scollegare prima della sostituzione del fusibile; non utilizzare microfoni a nastro con l'alimentazione phantom
Riparabilità e ricambi	Consultare un centro assistenza autorizzato Fender; fusibile e altoparlanti disponibili tramite la marca

Domande frequenti - Acoustic Pro FENDER

Come regolare i medi sull'Acoustic Pro?

Utilizzare il potenziometro Mid Freq per selezionare la frequenza (300 Hz a 3,5 kHz) e Mid Level per regolare il suo livello (-16 dB a +16 dB). Per facilitare la regolazione, posizionare prima Mid Level al minimo o al massimo per identificare la gamma di frequenze, poi regolare.

Posso usare un microfono con l'amplificatore?

Sì, ogni canale accetta un microfono tramite l'ingresso combinato XLR. L'alimentazione phantom di 16 V può essere attivata, ma evitare microfoni a nastro che potrebbero essere danneggiati.

Come collegare una pedaliera per controllare il riverbero?

Collegare la pedaliera opzionale (rif. 7706500000) alla presa Footswitch sul retro. Permette di attivare/disattivare il riverbero di ogni canale indipendentemente.

Cosa fare se l'amplificatore non si accende?

Controllare il fusibile (F6.3A H, 250V) scollegando l'apparecchio e ruotando il portafusibile verso sinistra con un cacciavite. Sostituirlo con un fusibile identico. Assicurarsi che il selettore di tensione sia nella posizione corretta (100-120V o 220-240V).

Come utilizzare il loop effetti?

Collegare l'ingresso del processore effetti all'uscita Effects Send e l'uscita del processore all'ingresso Effects Return. Regolare il livello tramite il pulsante Effects Loop Level: rilasciato per -20 dBV (effetti a batteria), premuto per +4 dBu (effetti rack).

Posso collegare un lettore audio esterno?

Sì, utilizzare l'ingresso AUX IN (minijack) sulla parte superiore. Il volume si regola direttamente sul lettore esterno.

Come ridurre l'effetto larsen?

Per ogni canale, è possibile invertire la polarità premendo il pulsante Phase. Regolare anche le impostazioni Mid Freq e Mid Level per ridurre il larsen indotto dalle frequenze medie.

L'amplificatore può essere utilizzato come monitor da palco?

Sì, l'Acoustic Pro è dotato di un cavalletto posteriore che permette di inclinarlo per l'uso come monitor di ritorno. La maniglia superiore può anche ospitare un cellulare (modalità aereo consigliata).

Qual è la tensione di alimentazione richiesta?

L'Acoustic Pro dispone di un selettore di tensione per funzionare a 100-120V o 220-240V, 50/60 Hz. Verificare la posizione prima di collegare l'apparecchio.

Come pulire l'amplificatore?

Utilizzare un panno asciutto per spolverare l'apparecchio. Evitare solventi, prodotti abrasivi e umidità eccessiva. Scollegare l'amplificatore prima di qualsiasi pulizia.

MANUALE UTENTE Acoustic Pro FENDER

ITALIANO manuale utente 18.

L'amplificatore Fender Acoustic Pro definisce un nuovo standard in termini di stile e di sound per chitarra acustica. Compagno perfetto di performance elettro-acustiche, è ideale per chi desidera un suono corposo, naturale e potente, con funzioni e controlli puliti. La sua forma morbida, con retro e lati in legno progettati acusticamente, si integra con le forme della chitarra e si rivolge alla sensibilità estetica del musicista acustico.

Sistema "prendi-e-vai" perfetto per le performance soliste in ogni locale, l'Acoustic Pro ha due canali universali progettati per l'utilizzo con strumento o con microfono, ognuno con il proprio controllo di riverbero hall. I suoi 200 watt di potenza in uscita, insieme al woofer da 12" in neodimio, lo rendono perfetto per il monitoring professionale da palco suonando insieme a una band; troverai molto utili anche la maniglia integrata, il cavalletto retraibile, l'alimentazione universale 100-240 volt e la copertura su misura.

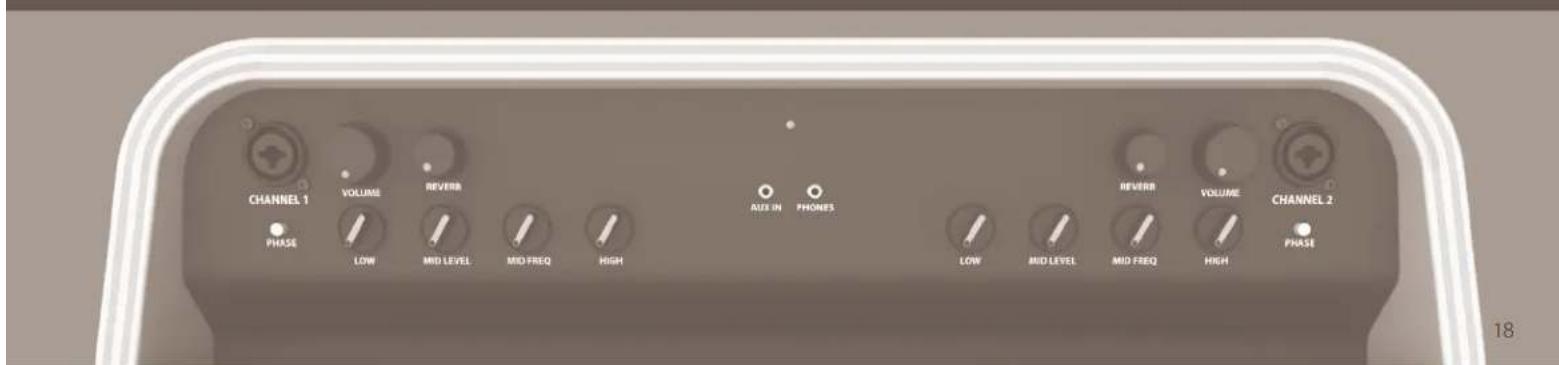

Caratteristiche del Pannello Superiore

123

4

3

5

678

9

10 11

1 INGRESSO CANALE UNO: Jack combo, accetta spinotti da 6,3 mm o XLR. Collega qui uno strumento o un microfono; l'ingresso XLR fornisce alimentazione phantom per microfoni che lo richiedono (non usare microfoni a nastro: possono essere danneggiati dall'alimentazione phantom).*
2 VOLUME: Regola il volume generale del canale uno.*
3 REVERB: Regola il livello di riverbero del canale uno. Il riverbero per ogni canale può essere bypassato utilizzando un footswitch opzionale.*

4 PHASE: Premi per invertire la polarità dello speaker per il canale 1: può aiutare a ridurre il feedback.*
5 LOW: Regola i toni bassi del canale uno.*
6 MID FREQ: Regola la frequenza dei medi del canale uno. Usalo in combinazione con il controllo "Mid level" (7) per modellare le frequenze medie e ridurne il feedback.*
7 MID LEVEL: Regola il livello dei medi del canale uno. Agisce sulle frequenze medie impostate dal controllo "Mid freq" (6).*

NOTA: Il modo migliore per regolare questa coppia di controlli è di impostare prima il controllo "Mid level" (7) al suo minimo o massimo, per riconoscere a orecchio l'impostazione del controllo "Mid freq" (6). In secondo luogo, imposta il controllo "Mid freq" sulla frequenza da modificare. Terzo, imposta al livello desiderato il controllo "Mid level."

8 HIGH: Regola i toni alti del canale uno.*
9 INIDICATORE DI ALIMENTAZIONE: Si illumina quando l'Acoustic Pro è acceso.

10 AUX IN: Ingresso ausiliario da 3,5 mm per entrambi i canali. Collega qui il lettore audio esterno; utilizza il controllo del volume del dispositivo esterno per regolare il livello dell'accompagnamento.
10 AUX IN: Ingresso ausiliario da 3,5 mm per entrambi i canali. Collega qui il lettore audio esterno; utilizza il controllo del volume del dispositivo esterno per regolare il livello dell'accompagnamento.

11 PHONES: Uscita cuffie da 3,5 mm per entrambi i canali: mette automaticamente in muto l'uscita dell'altoparlante.

* Indica caratteristiche identiche per il canale due sul lato opposto del pannello di controllo superiore.

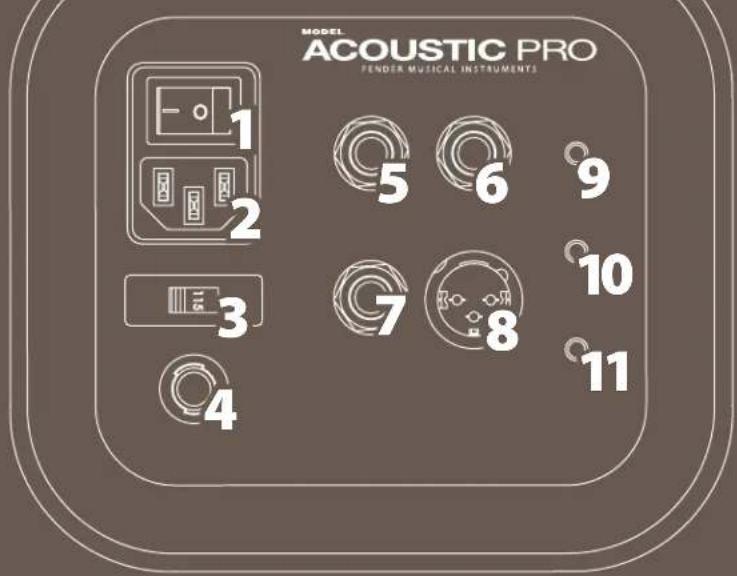

Caratteristiche del Pannello Posteriore

1 ALIMENTAZIONE: Accende e spegne l'Acoustic Pro.
2 PRESA DI ALIMENTAZIONE IEC: Collega qui il cavo di alimentazione IEC.
3 SELETTORE DI TENSIONE: Usalo per selezionare il corretto intervallo di tensione (100V-120V o 220V-240V) per funzionare in conformità con l'alimentazione disponibile.

4 FUSIBILE: Fornisce protezione dai sovraccarichi elettrici. Assicurati che il fusibile che sostituirà quello bruciato sia di del tipo e della classe indicati vicino al portafusibile. Assicurati che l'alimentazione sia scollegata, quindi rimuovi il portafusibile ruotandolo in senso antiorario con un cacciavite a testa piatta.

5 EFFECTS SEND: Collega questo jack da 6,3 mm all'ingresso del dispositivo di effetti esterno o della catena di dispositivi.
6 EFFECTS RETURN: Collega questo jack da 6,3 mm all'uscita del dispositivo di effetti esterno o della catena di dispositivi.

NOTA: I jack delle mandate e dei ritorni degli effetti accettano cavi standard per strumenti e cavi TRS bilanciati; questi ultimi possono ridurre il rumore di linea se utilizzati con apparecchiature compatibili TRS.

7 FOOTSWITCH: Collega il footswitch opzionale a due pulsanti (CP 7706500000) utilizzando questo jack di ingresso da 6,3 mm. Il footswitch consente il bypass del riverbero per ogni canale.
8 USCITA DI LINEA BILANCIATA: Collega gli ingressi della strumentazione audio esterna o dei dispositivi di registrazione utilizzando questo jack di uscita bilanciato XLR. Funziona in abbinamento al tasto mic/line (10).

9 EFFECTS LOOP LEVEL: Seleziona una delle due impostazioni per la compatibilità con i dispositivi di effetti esterni. La posizione "out" è -20dBV, per l'utilizzo con la maggior parte degli effetti a batteria; la posizione "in" è +4dBu, per l'utilizzo con la maggior parte delle unità effetti a rack.
10 MIC/LINE: Scegli una delle due impostazioni per fornire un segnale compatibile con le richieste della strumentazione audio esterna e dei dispositivi di registrazione. In abbinamento all'uscita di linea bilanciata (8), la posizione "out" fornisce il segnale a il livello mic; la posizione "in" fornisce il segnale a livello di linea.
11 GROUND/LIFT: Di norma lascia questo tasto non premuto (massa collegata). La posizione "in" (premuto) scollega la massa dall'uscita di linea bilanciata (8): in alcuni casi aiuta a diminuire il rumore di linea.

SPECIFICHE

TIPO PR3238

ALIMENTAZIONE 200W in 8Ω

IMPEDENZE IN INGRESSO STRUMENTO (6,35 mm): 18,2kΩ bilanciata MIC (XLR): 1,8kΩ bilanciata

IMPEDENZE IN USCITA 3,3kΩ uscita di linea bilanciata

ALIMENTAZIONE PHANTOM 16V (ingressi XLR)

LIVELLI LOOP EFFETTI -20dBV/+4dBu (commutabile)

CONTROLLI DI TONO MEDI SEMI-PARAMETRICI

FREQUENZA: da 300Hz a 3,5kHz

LIVELLO: da -16dB a +16dB (alla frequenza

selezionata)

FUSIBILE F6.3A H, 250V

FOOTSWITCH (opzionale) Acoustic Pro/SFX a due pulsanti CP 7706500000

COPERTURA SU MISURA (inclusa) CP 7707389000

ALTOPARLANTI DRIVER: 12" al neodimio CP 7707090000 TWEETER: 5550029131

DIMENSIONI

ALTEZZA: 44,5 cm

LARGHEZZA: 53,3 cm

PROFONDITA: 26,7 cm

PESO

12.2 kg

Le specifiche dei prodotti possono variare senza preavviso.

per evitare il rischio di scosse elettriche, non collegare l'unità alla corrente se la griglia è smontata.

La maniglia superiore integrata dell'Acoustic Pro è progettata per contenere dispositivi mobili personali (come smartphone e tablet). Per evitare interferenze audio, questi dispositivi dovrebbero essere impostati sulla modalità "aeroplano."

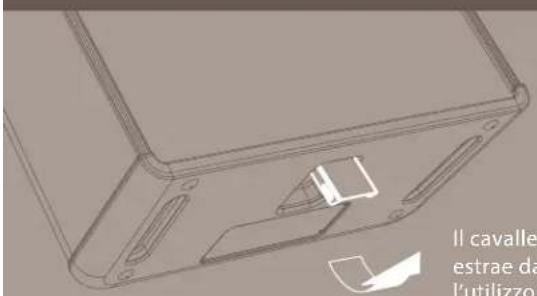

Il cavalletto ripiegabile dell'Acoustic Pro si estrae dal fondo del cabinet per facilitare l'utilizzo come monitor.
