Acoustic Pro - 吉他放大器 FENDER - 免费用户手册

产品类型	原声吉他音箱
品牌	Fender
型号	Acoustic Pro
功率	200 W（8 Ω）
扬声器	12英寸钕磁低音单元，高性能高音单元
尺寸（长 x 宽 x 高）	53.3 cm x 26.7 cm x 44.5 cm
重量	12.2 kg
电源	电压选择器 100-120V / 220-240V，保险丝 F6.3A H 250V
通道	2个通用通道（乐器或麦克风），带可调混响
每通道均衡	低频、中频电平、中频频率（300 Hz - 3.5 kHz）、高频
相位	每通道极性反转
输入	2个6.35mm/卡侬组合输入（幻象电源16V），AUX IN小三芯，脚踏开关输入
输出	平衡卡侬线路输出（麦克风/线路），效果发送/返回，小三芯耳机输出
效果环路	可选择的电平 -20 dBV / +4 dBu
可选踏板	2个开关（每通道混响开/关），参考号 7706500000
随附配件	运输袋，参考号 7707389000
附加功能	一体式把手带手机支架，可倾斜支架，橡胶底脚
维护与清洁	用干布清洁；避免溶剂和过湿
安全	更换保险丝前断开电源；请勿将铝带麦克风与幻象电源一起使用
可维修性与备件	咨询Fender授权服务中心；保险丝和扬声器可通过品牌获取

常见问题 - Acoustic Pro FENDER

如何在 Acoustic Pro 上调整中频？

使用 中频频率 电位器选择频率（300 Hz 至 3.5 kHz），使用 中频电平 调整其电平（-16 dB 至 +16 dB）。为便于调整，先将 中频电平 设为最小或最大以识别频率范围，然后调整。

我可以将麦克风与音箱一起使用吗？

可以，每个通道通过组合卡侬输入接受麦克风。可启用 16 V 幻象电源，但避免使用可能损坏的铝带麦克风。

如何连接踏板控制混响？

将可选踏板（参考号 7706500000）插入背面 脚踏开关 插孔。可独立启用/禁用每个通道的混响。

如果音箱无法开机怎么办？

断开设备，用螺丝刀向左转动保险丝座，检查保险丝（F6.3A H, 250V）。用相同保险丝更换。确保电压选择器处于正确位置（100-120V 或 220-240V）。

如何使用效果环路？

将效果处理器的输入连接到 效果发送 输出，将处理器的输出连接到 效果返回 输入。通过 效果环路电平 按钮调整电平：弹出为 -20 dBV（电池供电效果器），按下为 +4 dBu（机架效果器）。

我可以连接外部音频播放器吗？

可以，使用顶部的 AUX IN（小三芯）输入。音量直接在外部播放器上调节。

如何减少啸叫？

每个通道，按下 相位 按钮可反转极性。同时调整 中频频率 和 中频电平 设置，以减少中频引起的啸叫。

音箱可以用作舞台监听吗？

可以，Acoustic Pro 配备 后支架，可倾斜用作返听监听。顶部手柄也可放置手机（建议飞行模式）。

需要什么电源电压？

Acoustic Pro 设有电压选择器，可在 100-120V 或 220-240V，50/60 Hz 下工作。连接设备前请检查位置。

如何清洁音箱？

使用 干布 除尘。避免溶剂、研磨剂和过湿。清洁前断开音箱电源。

用户手册 Acoustic Pro FENDER

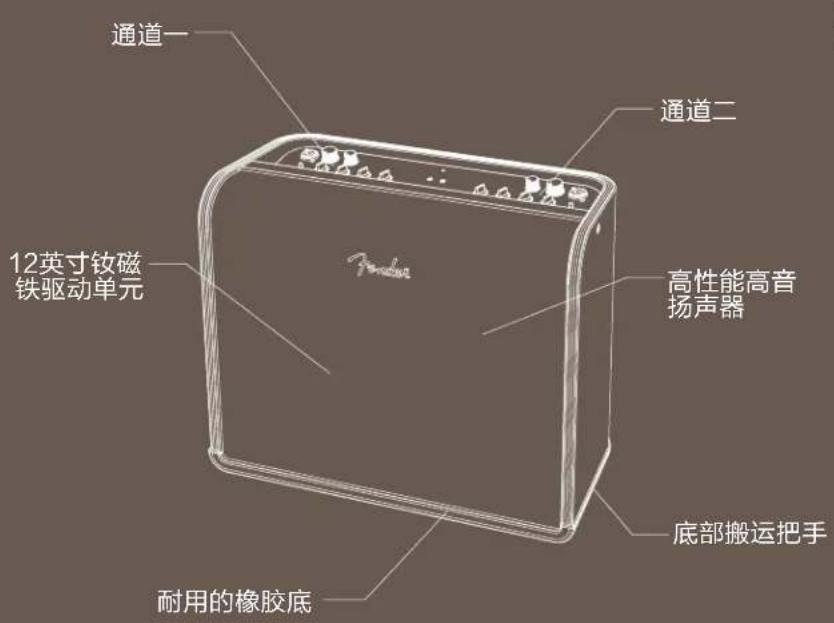

Fender Acoustic Pro 放大器为木吉他的声音和风格设立了一个新的标准。它是需要饱满、自然音色和能量的原声－电吉他演奏家的完美演出搭档，控制和功能简明扼要，木质背板和侧面曲线优雅，按照声学原理设计，与原声吉他的外形相得益彰，符合原声音乐家的审美感官。

完美的即取即用系统，适合任何场所的独奏演出，Acoustic Pro具有两个可供乐器或麦克风使用的通用声道，并分别自带现场大厅混响控制。其200W输出功率和钕磁铁12英寸低音扬声器，适合于专业级舞台乐队监听，还有其他方便演奏的功能，包括集成手柄、向后倾斜的撑脚、通用100-240伏供电和配套护罩。

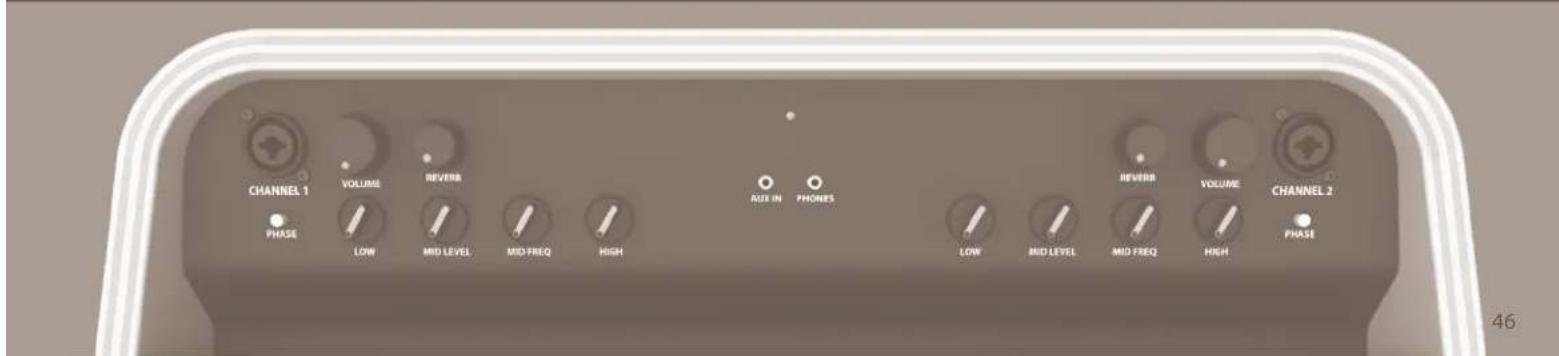

顶部面板功能

123

4

5

678

注：调整这一对控制的最好方法，是先将中音电平控制(7)设为最小值或最大值，以便清楚地通过耳朵来辨别中音频率控制(6)的设置。第二，将中音频率控制设置到需要调整的频率。第三，调整中音电平控制至所需设置。

9

10 11

1 通道一输入：通道一组合插孔，接受¼寸或XLR输入。在此插入乐器或麦克风；XLR输入为需要幻象电源的麦克风提供电源（请勿使用铝带式麦克风，它可能会被幻象电源损坏）。*
2音量：调节通道一的主音量。*
3 混响：调节通道一的混响。各个通道的混响均可用可选的踏板开关旁路。*

4相位：按下可使通道一的扬声器极性反相，从而帮助减少反馈啸叫。*
5低音：调节通道一的低频音色。*
6中音频率：调整通道一的中音频率。与中音电平控制(7)合用，调整中音频率并减少中频反馈。*
7中音电平：调整通道一的中音频段电平。用于中音频率控制(6)设置的中音频段。

8 高音：调节通道一的高频音色。*
9 电源指示灯：在 Acoustic Pro 打开时亮起。
8 高音：调节通道一的高频音色。*
9 电源指示灯：在 Acoustic Pro 打开时亮起。

10辅助输入：两个通道的1/8寸辅助输入。将外部音频播放器插入这里；使用外部设备的音量控制来调节伴奏音量电平。
11 耳机：1/8寸耳机输出同时监听两个通道，并会自动使扬声器静音。

*表示顶部控制面板上另一侧有相同功能供通道二使用。

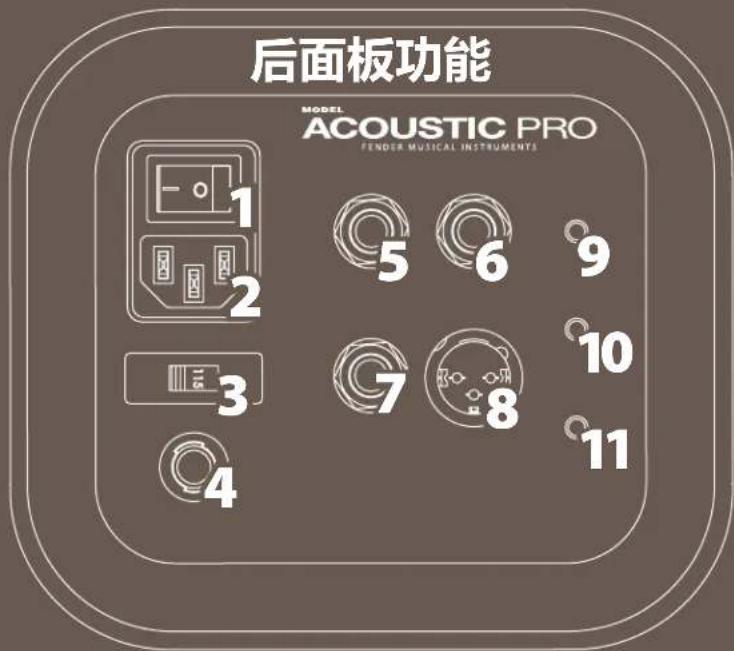

1 电源：打开和关闭 Acoustic Pro。
2 IEC电源入口:IEC电源线在这里连接到Acoustic Pro。
3 电压选择器：用于选择正确的电压范围(100V-120V或220V-240V)来适应可用的电源。

4 保险丝：为Acoustic Pro提供电气过流保护。确保更换熔断保险丝时，保险丝类型和等级符合保险丝座上的标称。确保电源已断开，然后用平头螺丝刀逆时针旋转保险丝座将其卸下。

5 效果发送：将本1/4寸插孔连接到外部效果设备或设备链的输入。
6 效果返回：将本 1 / 4 寸插孔连接到外部效果设备或设备链的输出。

注：效果发送和返回插孔接受仪表电缆和平衡TRS电缆，后者在配合TRS兼容设备使用时可以降低线路噪声。

7 踏板开关: 用本¼寸输入插口链接可选双键踏板开关 (PN 7706500000)。踏板开关可以控制各个声道的混响旁路。
8平衡线路输出：使用本平衡XLR输出插孔连接到外部扩音和录音设备的输入。与麦克风/线路按钮(10)联合使用。

9 效果回路电平：在两个设置中选择一个，以与外部效果设备兼容。“弹出”位置式-20dBV，可用于大多数电池供电的效果但愿，“按入”位置是+4dBu，可配合多数机架安装的效果设备。

10 麦克风/线路：在两个设置中选择一个，以与外部扩音或录音设备信号兼容。与平衡线路输出(8)联合使用，“弹出”位置提供了麦克风电平；“按入”位置提供了线路电平。
11 接地/浮地：此按钮处于“弹出”位置为正常（接地）工作。“按入”位置会断开平衡线路输出(8)的接地连接，可能在某些情况下有助于降低线路噪声。

技术规格

型号 PR3238

功率 200瓦功率输入8Ω

输入阻抗 乐器（14”/6.35毫米）：18kΩ，平衡麦克风(XLR)：1kΩ，平衡

输出阻抗 3.3k ，平衡线路输出

幻象电源 16V（XLR输入）

电平：-16dB 到 +16dB（选定频率）

保险丝

F6.3A H，250伏

踏板开关（可选）

双键Acoustic Pro/SFX

PN 7706500000

配套护罩（随附）

PN 7707389000

扬声器

驱动：12寸钕磁铁 PN 7707090000

高音扬声器：5550029131

尺寸

宽度：21英寸(53.3厘米)

深度：10.5 英寸 (26.7 厘米)

重量

27磅。(12.2千克)

产品规格可改变，恕不另行通知。

注意：为避免电击风险，在拆除格栅时请勿连接主电源。

Acoustic Pro 的集成顶部手柄为方便固定个人移动设备（如智能手机、平板电脑）设计。为避免音频干扰，这些设备应置为“飞行模式”。

Acoustic Pro 的后倾式撑脚可从机箱底部翻出，便于监听。

部件名称(Part Name)	有毒有害物质或元素(Hazardous Substances' Name)
	铅(PB)	汞(Hg)	镉(Cd)	六价铬( Cr^6+ )	多溴联苯(PBB)	多溴二苯醚(PBDE)
部分电子元件	X O O	O O O
部分机器加工金属部件	X O O	O O O
部分其他附属部件	X O O	O O O
O:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T 11363-2006规定的现量要求以下X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T 11363-2006规定的现量要求
