Hot Rod Deville ML 212 - 吉他放大器 FENDER - 免费用户手册
免费查找设备手册 Hot Rod Deville ML 212 FENDER PDF格式.
| 产品类型 | 电子管吉他放大器 |
| 品牌 | Fender |
| 型号 | Hot Rod Deville ML 212 |
| 输出功率 | 60 W 在 8 Ω 或 4 Ω 下 (5% 总谐波失真) |
| 电源 | 180 W, 100-120 V 或 220-240 V 版本 |
| 前置放大电子管 | 1 x 7025/12AX7A ECC83S GT-GOLD, 2 x 7025/12AX7WC RUSN FENDER |
| 功率放大电子管 | 2 x 6L6GC/5881WXT GT-6L6-R |
| 扬声器 | 2 x Celestion G12V-70 12" (每个70 W) |
| 输入阻抗 | 输入1：1 MΩ，输入2：136 kΩ |
| 效果回路 | 是 (前置输出/功率放大器输入) |
| 混响 | 弹簧式 |
| 通道 | 2个（音量1和音量2）带增强功能 |
| 均衡器 | 高音、低音、中音、临场度 |
| 尺寸 (高 x 宽) | 53.3 cm x 61.6 cm |
| 重量 | 28.2 kg |
| 包含配件 | 2触点脚踏开关（音量/增强），保护罩 |
| 维护 | 用干布清洁 |
| 安全 | 必须接地，不要暴露在潮湿环境中 |
| 保险丝 | F3AL 250 V (100-120 V) 或 F1.6AL 250 V (220-240 V) |
常见问题 - Hot Rod Deville ML 212 FENDER
用户关于以下问题的提问 Hot Rod Deville ML 212 FENDER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 吉他放大器 免费PDF格式！查找您的手册 Hot Rod Deville ML 212 - FENDER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Hot Rod Deville ML 212 品牌 FENDER.
用户手册 Hot Rod Deville ML 212 FENDER
等边三角形内带箭头的闪电符号提醒用户在产品的外壳内存在未绝缘的“危险电压”，其幅值可能足以对人体造成电击危险。
等边三角形内的感叹号提醒用户注意产品所附资料中重要的操作和维修(维护)说明。
1) 阅读本说明。
2) 保存本说明。
3) 注意所有警告。
4) 遵守所有的说明。
5) 请勿在水面附近使用本设备。
6) 仅使用干布进行清洁。
不要阻塞任何通风口。按照生产厂商的说明来进行安装。
8) 不要在任何热源，诸如散热片、取暖器、炉子或其他发热的设备（包括放大器）附近安装。
不要牺牲有极性或接地插头的安全特性。有极性插头的其中一个插片比另一个宽。接地插头有两个插片和一个接地插片，这个较宽的接地插片是为您的安全而设计的。如果提供的插头不适合您的电源插座，请联系电工来更换过时的插座。
10) 保护电源线不要被踩到或挤压，特别是在插头、插座或设备出线处。
11) 仅使用生产厂商指定的附件/配件。
12) 仅使用生产厂商指定或随设备附售的推车、底座、三脚架、托架或桌子。当使用推车时，请小心移动推车/设备以免其翻倒伤人。
13) 在发生雷暴雨或长期不用时拔下设备插头。
14) 请有资质的服务人员来进行所有维护。当设备遇到任何损坏是需要进行维护，比如电源线或插头损坏、溢液、设备中落入其他杂物、设备暴露在雨中或湿气中、设备工作不正常或曾经跌落。
15) 为将设备完全从交流干路中断开，拔下交流插座的电源线。
16) 电源供电的主插头应当随时可投入使用。
警告-为降低火灾或电击风险，请勿将本设备置于雨天或湿气之中。
18) 不要让液体滴入或溅入设备，保证没有盛放液体的物品（如花瓶）放置在设备上。
19) 在单元下保持至少 6 英寸（15.25 厘米）无阻碍的空间以保证单元良好通风散热。
20) 注意 对于架式安装的功率放大器，所有走线和材料均应远离单元侧面，在从机架外壳中取出单元之前，应让单元冷却 7 分钟。
放大器和扬声器系统，以及耳塞/头戴式耳机（如配备）均可产生极高的声压级，可能导致暂时或永久性听力损伤。使用时应谨慎设定和调整音量。
22) FCC 合规性声明: 本装置经测试符合 FCC 规定第 15 章 8 级数字设备限制。这些限制旨在提供合理的保护, 防止在住宅区安装时产生有害干扰。此设备产生、使用并辐射射频能量。如果不按说明安装和使用该设备, 该设备可能对无线电通信造成有害干扰, 但并不能保证在特殊安装时不会发生这类干扰。如果可以通过关闭并打开设备来确定, 此设备确实对无线电或电视接收造成有害干扰, 建议用户尝试采取以下一种或多种措施来消除干扰: 重新调整接收天线的朝向或位置。增大该设备与接收器之间的距离, 将该设备连接到不同于接收器所用的另一插座上。在干扰方面如需帮助, 请向经销商或有经验的无线电/电视技术人员咨询。注: FMC 不对可能违反 FCC 规定并且/或使产品安全证失效的未经许可的设备更改负责。
警告 - 为维护产品安全，对于 内装或外接（电池包）电池的产品：电池和/或安装电池的产品均不应暴露在诸如阳光、火焰等持续高温之下。·电池连接/更换不当有爆炸危险。仅更换相同的或说明中或产品上指定电池。
24) 注意 在触摸/更换电子管之前，拔掉单元插头并让其冷却。
25) 警告 在干线插头连接到干线之前接上接地连接。同样地，断开接地时应保证干线插头已经从干线上断开。
26) I 级结构（三脚插头接地）设备必须连接到带保护性接连接的 MAINS 插座上。
27) 警告 - 只能使用 AC / DC 适配器与放大器提供。
28) 仅适用于海拔2000m以下地区安全使用。
29) 仅适用于非热带气候条件下安全使用。
Hot Rod Deville ML放大器为您带来美丽电子管音色，还有受到器乐独奏艺术家、世界级伴奏、录音乐手和“乐手中的乐手”Michael Landau 启发而创设的功能。作为一位以创造丰满而富有表现力音色而著名的有影响力的吉他手，Landau 已经在舞台上使用 Hot Rod DeVille 放大器多年，使用有多种顿足效果器输入的特殊双放大器设置。
新 ML 型号为与 Michael Landau 联合设计，基于 Fender Hot Rod DeVille III，具有电子管电路、60 瓦输出、两个 12" 扬声器、弹簧混响和一个效果环路。ML 的改进融合了几个吉他手必定会欣赏的绝妙功能，包括音量切换和提升能力。
该版本包含了以下更改：
- 驱动通道功能已被替换为两个完全相同的前置放大器通道音量控制，可以设置为不同电平，并用踏板开关控制
- 新增的“提升”模式可以通过踏板开关进行选择，在需要的时候为通道二提供额外音量
- 两个12寸70瓦Celestion®V型扬声器
- 手工焊接的扬声器连线和重负载 Switchcraft® 扬声器插头
- 格栅上有“ML”标志
- 宽人造革手柄并配有垫层
包含盖板和双键音量/提升踏板开关。
产品注册—请访问：www.fender.com/product-registration

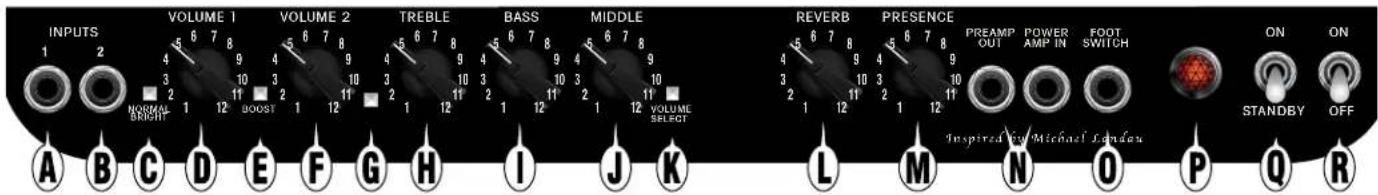

HOT ROD DEVILLE™ ML
A. 输入1—正常灵敏度输入, 非常适合于大多数吉他。
取决于您喜欢的音色个性，两个输入插座均用于任何类型的吉他。试验一下，使用听起来最好的输入。
B. 输入 2—较低灵敏度输入 (-6dB)，为高输出和预放大吉他提提供较为干净的声音。
您可以同时使用输入 1 和输入 2, 比如连接两把吉他, 或一把吉他和一个麦克风。同时使敏度即相同。
C. 正常 / 明亮 — 按下可提升高频音色。
□ 正常
明亮
D. 音量1—选择音量1时，调解放大器响度。
E. 提升一在选择音量 2 时, 按下以提升增益和失真(注:选择提升时, 明亮开关即失效)。
□ 正常
明亮
F. 音量 2 — 选择音量 2 时, 调解放大器响度。
G. 通道指示灯一
熄灭 音量1 黄色 音量2 红色 音量2并选择提升
H. 高音一调节高频音色。
- 低音一调解低频音色。
J. 中音一调节中频音色。
K. 音量选择一按下切换活动音量控制。
音量1
音量2
L. 混响一调节混响效果电平。
M. 现场 — 在信号路径中, 在失真电路后调解音色, 塑造独特的高频音色。
N. 前置放大器输出 / 功率放大器输入 — 多功能输入 / 输出插孔，可用于多种配置：
(1) 效果回路 — 将前置放大器输出连接到效果设备输入, 将效果输出连接到功率放大器输入插座。
2) 多个 Hot Rod 放大器 — 将主单元的前置放大器输出端连接到辅助单元的功率放大器输入端。主单元用于控制辅助单元，但除了辅助单元上的混响和现场仍然处于激活状态。
(3) 录音或扩音 — 将前置放大器输出连接到声音设备的输入插座。
使用带有 TS（尖端－外皮）插头的乐器（屏蔽）电缆进行连接。在信号路径中，前置放大器输出和功率放大器输入均位于混响和现场之前。
- 踏板开关 一将所附的踏板开关连接到这里, 以便遥控选择音量 1 / 音量 2 / 音量 2 带提升通道。连接踏板开关后, 控制面板上的音量选择 {K} 按钮即被禁用。
连接踏板开关时, 扬声器电缆(非屏蔽)比乐器电缆(屏蔽)更好。
P. 电源指示灯 — 在单元打开时亮起。拧下红色灯罩来更换灯泡 (T47 型)。
Q. 待机 — 在短暂中断时使用待机而不是关闭电源, 可避免在重新开始演奏时等待电子管预热。此外, 当您打开电源时让放大器待机 30 秒可让电子管有一个温和的预热周期。
使用待机模式可减少加热 / 冷却循环对电子管灯丝的冲击，从而延长放大器电子管的寿命。
R. 电源开关一开关单元。

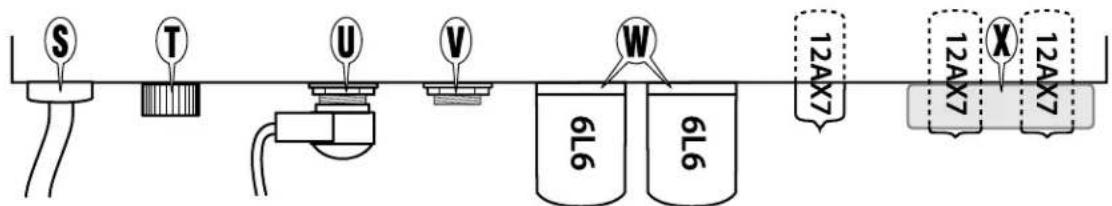

后面板
S. 电源线 — 连接到符合放大器后面板标称电压和频率的接地插座上。
T. 保险丝 — 保护单元防止电气故障。仅使用符合保险丝座上标称的类型和标称值的保险丝进行替换。如果单元保险丝反复烧断，请在 Fender ^® 授权服务中心测试单元。
U. 内置扬声器插座 — 在单元打开时, 必须始终连接一种扬声器配置 (内部或外部), 以防止损坏放大器:
*对于配置 (3), 在内置扬声器插座 U 中插入一个开路插头（未连接扬声器）。
V. 外置扬声器插座—该插座与内置扬声器插座并联，使用时内置扬声器插座必须连有扬声器负载或开路插头，如上述内置扬声器插座图所示。
W. 输出管 GT6L6R—您的新 Fender 放大器配有从全世界各处生产商处采购的最高质量的电子管。由于供应偶有波动，每个放大器中使用的特定电子管类型如有更改，恕不另行通知。
注意, 电击危险: 要更换功率管, 请联系授权的维修中心进行该定期维护。卸下背板会暴露危险的高压组件, 这不是用户维修操作。
在用相同等级和类型的电子管更换功率管组时，应该不需要任何调整。若使用不同的功率管组，在调节放大器性能特征时，您应该让一名有资质的服务技师来重新调整放大器偏置，让新管组实现最佳性能。
将来，如果您遇到放大器的任何音响性能问题，或对于您放大器中的电子管有更多问题，请联系您的 Fender 经销商或授权服务中心。
X. 前置放大管稳定器 — 在前置放大管周围安装了吸震稳定器，以将随时间产生的电子管微音器效应降至最低。稳定器可用于所有与您的 Hot Rod 放大器兼容的前置放大管。
技术指标
型号：
PR 247
功率要求：
180瓦
功率输出：
60瓦输入8Ω或4Ω，5%谐波失真
输入阻抗：
输入1: 1MΩ
输入2：136kΩ
前置放大器输出阻抗：
最大1.5kΩ
功率放大器输入阻抗/灵敏度：
200mV 削波 / 54kΩ
电子管：
F3AL, 250伏保险丝 (100-120伏版本)
F1.6AL,250伏保险丝(220-240伏版本)
扬声器：
二：12寸Celestion®G12V-70(型号7700343000)
附件（内含）：
双键踏板开关、音量选择/提升(型号7705958000)
匹配护套(型号0050698000)
尺寸：
高度：21英寸(53.3厘米)
宽度：24.25英寸(61.6厘米)
深度：10.75英寸(27.3厘米)
重量：
62磅(28.2千克)
产品规格可改变，恕不另行通知。
CE
PART NUMBERS / REFERENCIAS / RÉFÉRENCE / NÚMERO DAS PEÇAS / NUMERO PARTI / TEILENUMMERN NUMERY REFERENCYJNE / REFERENČNÍ ČÍSLA / REFERENČNÉ ČÍSLA / REFERENČNE ŠTEVILKE 都品番号 / 型号
Hot Rod Deville ML
2232400000 (120V, 60Hz)
2232401000 (110V, 60Hz) TW
2232403000 (240V, 50Hz) AU
2232404000 (230V, 50Hz) UK
2232405000 (220V, 50Hz) ARG
2232406000 (230V, 50Hz) EU
2232407000 (100V, 50/60Hz) JP
2232409000 (220V, 60Hz) ROK
| 部件名称(Part Name) | 有毒有害物质或元素(Hazardous Substances' Name) | |||||
| 铅(PB) | 汞(Hg) | 镉(Cd) | 六价铬( Cr^6+ ) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 部分电子元件 | X O O | O | O | O | ||
| 部分机器加工金属部件 | X O O | O | O | O | ||
| 部分其他附属部件 | X O O | O | O | O | ||
| O:表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定的现量要求以下X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 规定的现量要求 | ||||||
