使用説明書 Hot Rod Deville ML 212 FENDER
二等辺三角形の中の矢印のついた稲妻の閃光のシンボルは、人に電気ショックを与えるに十分な、絶縁されていない「高電圧の危険」が製品のケース内にあることを警告するもので
二等辺三角形の中の感嘆符合は、重要な操作方法およびメンテナンス方法の記述が製品に付属の説明書にあることを示します。
11 以下の説明をお読みください。
2) 本説明書を保存してください。
31 警告にはすべて注意してください。
4) 使用方法にはすべて従ってください。
5) 本装置は水の近くでは使用しないでください。
6) 清掃は、乾いた布でのみ行ってください。
7) 通気孔はふさがないでください。製造元の手順書に従って設置してください。
8: ラジェーター、ヒートレジスター、調理用コンロ、音響用アンブリファイア等の、熱を発する機器の近くには設置しないでください。
- 極性プラグや接地プラグの安全機能を妨げないようにしてください。極性プラグは二つのブレードの一方が他方より幅広くなっています。接地型プラグには、二つのブレードに加えて接地プロングがあります。幅または3番目のプロングは、安全用です。プラグがコンセントに合わないときは、電気技師に相談して旧式のコンセントを付け替えてください。
10) 電源コードが踏まれたり、特にプラグ、便利レセプタクル、または装置から出てくる箇所でねじれないように保護してください。
11) メーカー指定の付属品/アクセサリーのみを使用してください。
12) カード、スタンド、三脚、ブラケット、テーブルは、メーカー指定のもの、または装置と共に販売されているもののみを使用してください。カートをご使用の場合は、カートと装置を一緒に移動させるとき、転倒によって怪我をされないようご注意ください。
13) 稲妻が光っている間、また長期間で使用にならないときは、本装置の電源をプラグから抜いてください。
14) メンテナンスはすべて、資格のあるメンテナンスサービス要員に依頼してください。メンテナンスは装置が何らかの形で損傷した場合、例えば次のような場合に必要となります：電源コードまたはプラグが損傷した場合、装置の中に液体がこぼれて入ったり、ものが落ちて入ったりした場合、装置が雨や湿気にさらされた場合、装置が正常に動作しない場合、装置を落とした場合。
13) 本装置を A C 主電源から完全に切り離すには、電源コードのプラグを AC コンセントから抜いてください。
16) 電源コードの電源プラグは、常に操作可能な状態にしておいてください。
17) 警告－火災や電気ショックの危険を減らすため、本装置を雨や湿気にさらさないようにしてください。
18) 本装置を水のしずくや水はねにさらさないでください。また、花瓶などの水の入ったものは本装置の上には絶対に置かないようにしてください。
19) 本装置ユニットの適切な通気および冷却のため、その背後に少なくとも 15.5 cm のスペースを 確保し そこにはさえぎるようなものは置 かないようにしてください。
20) 注意 - ラックに搭載したパワー アンプリファイアの場合は、配線その他をユニット の側面から離しておいてください。また、ラックの取り出す前にユニットを2分間冷却させてください。
21) アンブリファイヤー、ラウドスピーカーシステムとイヤフォン/ヘッドフォン（必要な場合）は、非常に大きな音圧レベルを生成し、一時的または恒久的な聴覚のダメージの原因となる場合があります。使用中のボリューム・レベルの設定と調整には注意が必要です。
22) FCC準拠および勧告：本装置はFCC規制パート15によるクラスBデジタル装置の制限に準拠していることが、検査により証明されています。これらの制限は、住居での使用の際、有害な電波干渉から適切に保護することを目的としています。本装置は無線周波数エネルギーを生成、使用しており、外部に放射する可能性があるため、説明書に従って設置および使用しないと、無線通信を妨害するおそれがあります。ただし、特定の設置条件で電波干渉が起きないことを保証するものではありません。本装置がラジオやテレビの受信を妨害している場合は（本装置の電源をオン／オフして判断することができます）、次の方法で干渉が起きないようにしてください；受信アンテナの向きを変えるか、設置場所を移動する。本装置と受信機の距離を離す。受信機を接続しているものとは別の回路のコンセントに本装置を接続する。電波干渉の解決に助けが必要な場合は、販売店または熟練したラジオ／テレビの技術者にご相談ください。注意：本装置にFCC準拠に抵触するおそれのある、承認されていない改造または変更をおこなった場合、装置に関する安全性認定は無効となり、FMICは一切の責任を負いません。
23) 警告－安全確保のため、バッテリーを内臓した、または外部バッテリー（バッテリーパック）を使用した製品をご使用の際は、次のことにご注意ください：* バッテリーおよびまたはバッテリーが入った製品は、太陽光線、火、等の過度の熱にはさらさないでください。* バッテリーの接続 / 交換 方法を誤ると、爆発の危険性があります。交換するときは、説明書または製品上に記載されたものと同じか、同等の種類のバッテリーのみを使用してください。
注意-真空管に触る/交換する前に、製品をコンセントから抜き冷却させてください。
25) 警告:電源に電源プラグを差し込む前に、接地されている接続を提供してください。また、接地されている接続を切断する場合は、電源から電源プラグを抜いてから接地を切断してください。
26) クラスⅠ構造の機器（3本ブロングのプラグを持つ接地型）は、保護用接地接続を持つ電源コンセントに接続する必要があります。
27) 警告－アンプに付属/DCアダプターACのみを使用してください。
重要安全说明
Hot Rod DeVille MLアンプリファーは、インストゥルメンタル・ソロアーティストでワールドクラスのサイドマン、そしてセッションマスター、ミュージシャンズ・ミュージシャンである、マイケル・ランドウに触発された種々の機能を搭載し、美麗な真空管トーンが特長です。強い影響力と、表情豊かでリッチな音色で有名なギタリスト、ランドウは、長年ステージで、多彩なエフェクト・ペダルと、アンプ2台を駆使した独特のセットアップで、Hot Rod DeVilleを愛用してきました。
マイケル・ランドウの協力で設計された新モデル・MLは、真空管回路、12インチ・スピーカー2基、出力60ワット、スプリング・リバーブとエフェクト・ループなど、Fender Hot Rod DeVille IIIを土台にしています。MLは、ボリューム切替やブースト機能など、ギター演奏者にとって、価値ある優れた機能を取り入れ、バージョンアップしました。
変更点は下記の通りです：
- ドライブ・チャンネル機能を、2つの同等のプリアンプ・チャンネル・コントロールに置換。各々違うレベルに設定でき、フットスイッチでアクセス可能。
- 追加のブースト・モードは、フットスイッチで選択可能で、チャンネル2にエクストラ・ボリュームを設定できます。
- 12インチ、70ワット Celestion® Vタイプスピーカー2基搭載
- 高耐久性Switchcraft® スピーカー・プラグを使用、手付はんだによるスピーカー配線
- グリルに "ML" ロゴバッジ
- ワイド・パッド、レザー製ハンドル
カバーおよびボリューム／ブースト用フットスイッチ付属
こちらから製品登録お願いします：www.fender.com/product-registration
HOT ROD DEVILLE™ ML

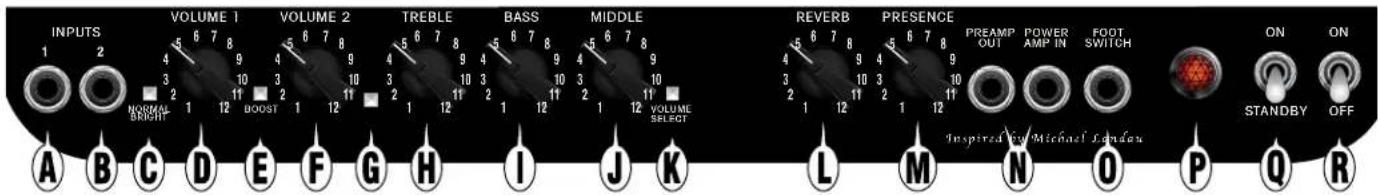

A. INPUT 1 (入力1) — ほとんどのギターで使用する、ノーマル感度の入力です。
入力ジャック1、2には、音色の好みにより、どのタイプのギターでも接続可能です。ぜひ両方のジャックをお試しになり、ベストな方をご使用ください。
B. INPUT 2（入力2）—低感度入力(-6dB)。高出力、ブリアンプ後のギターを接続した時、よりクリアなレスポンスが得られます。
入力1と入力2に同時に、2本のギター、またはギターとマイクロフォンなどを接続することもできます。同時使用すると、両入力端子とも、同じ入力感度になります。
C. NORMAL / BRIGHT (ノーマル/ブライト) —押下すると、高周波域をブーストします。
□ ノーマル
Ⅰ ブライト
D. VOLUME 1（ボリューム1）—ボリューム1選択時、アンプ音量を調節します。
E. BOOST（ブースト）—ボリューム2選択時に押下すると、ゲインとディストーションをブーストします（注意：ブースト選択時には、ブライト・スイッチが無効になります）。
□ ノーマル
1 ブースト
F. VOLUME 2（ボリューム2）—ボリューム2選択時、アンプ音量を調節します。
G. チャンネル・インディケーター
オフ ボリューム 1 黄色 ボリューム 2 赤色 ボリューム 2（ブースト選択）
H. TREBLE（トレブル）—高域のトーンを調節します。
I. BASS（バス）—低域のトーンを調節します。
J. MIDDLE（ミドル）—中域のトーンを調節します。
K. VOLUME SELECT（ボリューム選択）—有効にするボリューム・コントロールを選択します。
□ ボリューム 1
1 ボリューム 2
L. REVERB (リバーブ) — リバーブ・エフェクトのレベルを調節します。
M. PRESENCE（プレゼンス）—信号パス上でディストーション回路の後に、トーンを調節し、独自の超高域トーンシェイピングを施します。
N. PREAMP OUT / POWER AMP IN (ブリアンプ出力/パワーアンプ入力) 一多機能の入力/出力ジャックで、下記のように、さまざまなに使用できます:
(1)エフェクトループーブリアンプ出力を、お使いのエフェクト機器の入力端子に接続し、エフェクトの出力端子とパワーアンプ入力ジャックを接続します。
(2)マルチHot Rodアンプープライマリ・ユニットのプリアンプ入力端子と、補助アンプのパワーアンプ入力端子を接続します。補助アンプは、プライマリ・ユニットでの操作を反映しますが、リバーブ、プレゼンスに関しては、補助ユニットの設定が有効になります。
(3)録音またはサウンド・レインフォースメント (SR) — プリアンプ出力を、サウンド機器の入力ジャックに接続します。
接続には、楽器用（シールド加工）のTS（"Tip-Sleeve" チップ-スリーブ）プラグ→付きケーブルをご使用ください。ブリアンプ出力とパワーアンプ入力ジャックは、信号パスではリバーブおよびプレゼンスの前に位置しています。
- FOOTSWITCH（フットスイッチ）—付属のフットスイッチを接続すると、リモート操作によりボリューム 1/ボリューム 2/ボリューム2（ブースト・チャンネル）を選択できます。フットスイッチ接続時、エボリューム・セレクト・ボタン{K}は無効とな
フットスイッチの接続には、スピーカーケーブル（非シールド）が、楽器ケーブル（シールド加工）より優れています。
P. パワー・インディケーターーユニットの電源がオンになっている時に点灯します。バルブ（タイプT47）交換は、赤いジュエルを回して外し、おこないます。
Q. STANDBY（スタンバイ）—短時間使用しない際には、電源を切るかわりに、スタンバイを使用すると、演奏再開までの真空管ウォームアップ時間を短縮できます。また、電源を入れてから最初の30秒間は、アンブリファーをスタンバイ状態にし、真空管を穏やかにウォームアップしてください。
スタンバイ・スイッチを使用すると、真空管フィラメントへの、ヒートアップ/クールダウンのショックをやわらげ、アンプの真空管寿命を延ばすことができます。
R. 電源スイッチーユニットの電源のオン/オフを切り替えます。

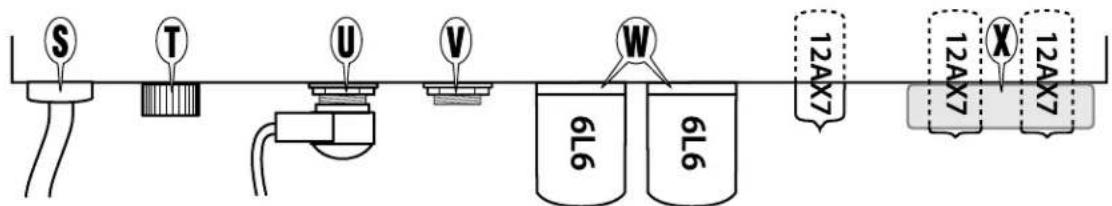

リアパネル
T. ヒューズ—ヒューズは、お使いのユニットの電気回路を故障から保護します。ヒューズ交換の際は、ヒューズホルダーに記載されている型式および定格のものをご使用ください。ヒューズが繰り返し飛ぶ場合は、正規Fender®サービスセンターにご相談ください。
U. 内蔵スピーカー・ジャックーアンプリファーの損傷を避けるため、電源が入っている時には常に、下図のいずれかの方法で、スピーカー（内蔵または外部）を接続している必要があります：
V. 外部スピーカー・ジャック—このジャックは内蔵スピーカー・ジャックとパラレル配線となっており、上の図のように、内蔵スピーカー・ジャックに、必ずスピーカーまたはオープンプラグを接続した状態で使用します。
W. 出力真空管 GT6L6R—お買い上げいただいたFenderアンプリファーは、世界中のさまざまな製造者から、その時点で最高品質の真空管を入手し、装備しています。供給状況は常に一定ではないため、各アンプに使用される特定の真空管タイプは、予告無く変更になる場合があります。
警告、感電の危険があります：定期的に生じる、出力真空管の交換は、正規サービスセンターにご相談ください。背面パネルを外すと危険な高電圧の構成部品が露出するため、ユーザーご自身での作業はできません。
出力真空管を、同じ定格および型式の真空管セットで交換する場合、調整は不要です。別のタイプの出力真空管セットで、アンプの性能特性を微調整したい場合は、新しい真空管の最適性能仕様に適合するよう、有資格修理技術者によるアンプのバイアス調整をおこなってください。
将来、アンプの音性能に問題が生じた場合、またアンプの真空管に関する疑問がございましたら、Fenderディーラーか、正規サービス・センターにご相談ください。
X. プリアンプ真空管スタビライザー—プリアンプ真空管の周囲には、経年的に増加する、真空管のマイクロフォニック雑音を最小化する振動吸収スタビライザーが設置されています。スタビライザーは、Hot Rodアンブリファーに使用可能な型式のプリアンプ真空管には、すべて対応します。
仕様
型式: P R 2 4 7
消費電力：180W
出力: 60W (8Ωまたは4Ω、5% THD)
入力インピーダンス： INPUT 1: 1MΩ INPUT 2: 136kΩ
ブリアンプ出カインピーダンス：最大1.5kΩ
パワーアンプ入カインピーダンス / 感度: 200mV (クリッピング) / 54kΩ
真空管：7025/12AX7A ECC83S GT-GOLD (品番0074287400) 1本 7025/12AX7WC RUSN FENDER (品番 0070228000) 2本
6L6GC/5881WXT GT-6L6-R（品番0039214100）2本
ヒューズ: F3AL、250V ヒューズ (100V-120V バージョン) F1.6AL、250V ヒューズ (220V-240V バージョン)
スピーカー：12インチ Celestion® G12V-70（品番 7700343000）2基
アクセサリー（付属）：2ボタン・フットスイッチ ポリューム・セレクト/ブースト（品番 7705958000） フィットカバー（品番 0050698000）
サイズ: 高さ:53.3 cm 幅:1.6 cm 奥行き:27.3 cm
製品の仕様は予告無く変更になる場合があります。
CE
一：7025/12AX7A ECC83S GT-GOLD (型号 0074287400)
二：7025/12AX7WC RUSN FENDER (型号 0070228000)
二：6L6GC/5881WXT GT-6L6-R(型号0039214100)
