使用説明書 Champion II 25 FENDER
初めての練習用アンプをお探しの場合でも、バンドで演奏するための手頃な価格で強力なステージギアをお探しの場合でも、使いやすく、あらゆるスタイルのギター演奏に十分な多用途性を備えた Champion II アンプが最適です。
Champion II は、世界的に有名なフェンダーのクリーン トーンとオーバードライブ トーンに加え、ブリティッシュおよびモダンなディストーション フレーバーの品揃えを提供します。ジャズからカントリー、ブルースからメタルまで、適切なサウンドを簡単に調整できます。
リバーブ、ディレイ/エコー、コーラス、トレモロ、ピプラトーンなどを含む内蔵エフェクトの選択もあります。曲のテンポに合わせてディレイタイムとトレモロスピードをTAPボタンで簡単に設定できます。
その他の機能には、外部デバイスに簡単に接続できる補助入力、個人練習用のヘッドフォン出力、リアパネルのUSBポートなどがあります。
Champion II をオンラインで start.fender.com に登録してください。

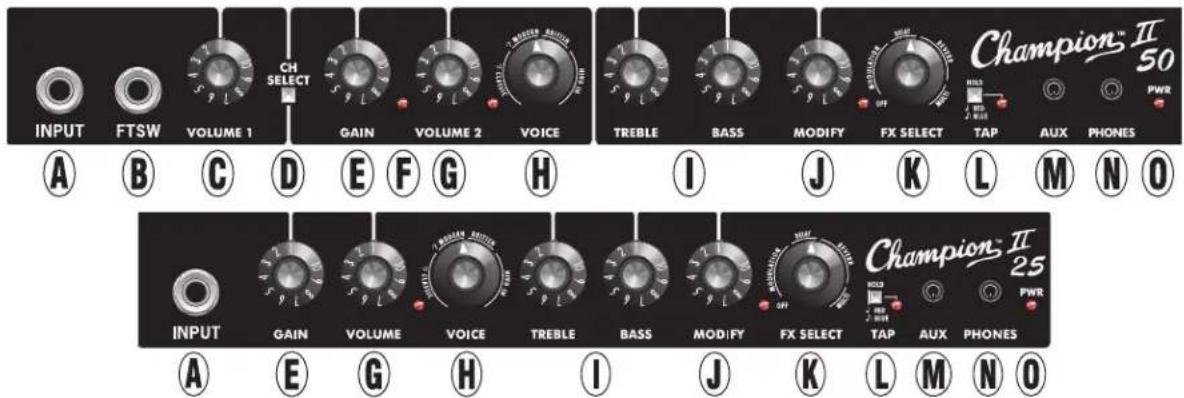

コントロールパネル
A. INPUT: ここに楽器を接続します。
B. FTSW: チャンネル選択とエフェクトのオン/オフ切り替え用の2ボタンフットスイッチをここに接続します。
C. VOLUME 1: Champion II 50 のチャンネル 1 の音量レベルを調整します。
D. CHANNEL SELECT: 押すとアンプチャンネルが切り替わります。チャンネル表示灯 (F) で示されます。チャンネル1は、クラシックな Fender Twin Reverb® に基づいたクリーントーンを提供します。接続すると、スイッチはフットスイッチの CH SELECT スイッチによってオーバーライドされます。
E. GAIN: チャンネルの歪みレベルを調整します。チャンネルの VOLUME ノブ (C、G) と一緒に使用して、全体的な音量を設定します。
F. チャンネルインジケーターライト: チャンネル2が選択されると点灯します。
G. VOLUME 2 (CHAMPION II 25 の「VOLUME」): Champion II 50 のチャンネル 2 の音量レベルを調整します。Champion II 25 の全体的な音量レベルを調整します。
H. VOICE: Fender Classic、Fender Modern、British、Hi Gain カテゴリの 12 種類のアンプから選択します。それぞれがキャビネットシミュレーションとペアになっています（次ページの表を参照）。ノブの左下にあるマルチカラー LED は、異なるアンプボイスが選択されるたびに色が変わります。
I. TREBLE/BASS: 高音域と低音域の音質特性を調整します。
J. MODIFY: FX SELECT (K) コントロールノブを使用して選択したエフェクトの1つ以上のパラメーターをコントロールします (次ページの表を参照)。
K. FX SELECT: モジュレーション、フィルター、ディレイ、リバーブ、マルチカテゴリの12のエフェクト設定から選択します (次ページの表を参照)。OFF位置では効果はありません。MODIFYコントロールノブ(J)を使用して、選択したエフェクトの聞こえる量を決定します。ノブ左下のマルチカラーLEDは、各エフェクトタイプが選択されると色が変わります。
L. TAP BUTTON/LED: 希望の速度で 2 回以上押して、FX SELECT コントロール ノブ (K) を使用して選択した時間ベースのエフェクトのテンポを設定します。長押しすると、ディレイのタップ分割が 4 分音符 (赤色 LED) から付点 8 分音符 (青色 LED) に変更されます。
M. AUX: 外部デバイスを接続するための 1/8 インチ入力。外部機器のボリュームコントロールを使用して入力レベルを調整します。
N. PHONES: 1/8 インチヘッドフォン出力 (スピーカー出力をミュート)。
O. POWER LIGHT: 電源がオンのときに点灯します。
後面パネル
V. POWER SWITCH: アンプの電源をオン/オフします。
W. USB ポート: USB-C ケーブルを使用して Mac または PC に接続し、ファームウェアのアップデートを実行します。
X. RECOVER/FIRMWARE UPDATE ボタン: 上部のボタンは、認定された Fender サービス担当者のみが使用できます。下のボタンはファームウェア アップデート モードを有効にします (https://support.fender.com で手順が利用可能な場合)。
VOICE CONTROL (H) モデル
| 1 (RED) FENDER CLASSIC TWEED DELUXE | ||
| 2 (GREEN) FENDER CLASSIC BASSMAN | ||
| 3 (AMBER) FENDER CLASSIC '65 DELUXE | ||
| 4 (RED) FENDER CLASSIC '65 TWIN | ||
| 5 (GREEN) FENDER MODERN BASSBREAKER 15 | ||
| 6 (AMBER) FENDER MODERN SUPER-SON C 22 | ||
| 7 (RED) BRITISH BRITISH '70s | ||
| 8 (GREEN) BRITISH BRITISH '60s | ||
| 9 (AMBER) | HIGH GAIN | MODDED BRITISH |
| 10 (RED) HIGH GAIN | MODERN | METAL |
| 11 (GREEN) HIGH GAIN | AMERICAN '90s | |
| 12 (AMBER) | HIGH GAIN | ULTRA GAIN |
| POSITION/LED | CATEGORY | EFFECT | MODIFY PARAMETER | TAP PARAMETER |
| 1 (OFF) OFF | BYPASS | NA NA | ||
| 2 (RED) | MODULATION | CHORUS | DEPTH | RATE |
| 3 (GREEN) | MODULATION | PHASER | DEPTH | RATE |
| 4 (AMBER) | MODULATION | VIBRATONE | DEPTH | RATE |
| 5 (RED) | MODULATION | VINTAGE TREMOLO | DEPTH | RATE |
| 6 (GREEN) | MODULATION | HARMONIC TREMOLO | DEPTH | RATE |
| 7 (AMBER) | DELAY | MONO DELAY | LEVEL | TEMPO |
| 8 (RED) | DELAY | TAPE DELAY | LEVEL | TEMPO |
| 9 (GREEN) | REVERB | SPRING REVERB | LEVEL | NA |
| 10 (AMBER) | REVERB | SMALL ROOM REVERB | LEVEL | NA |
| 11 (RED) | REVERB | MOD LARGE HALL REVERB | LEVEL | NA |
| 12 (GREEN) | MULTI | TAPE DELAY/REVERB | LEVEL | TEMPO |
| 13 (AMBER) | MULTI | MOD DELAY+HALL REVERB | LEVEL | TEMPO |
追加のマニュアル翻訳は www.fender.com で入手できます
ご質問やトラブルシューティングについては、 Fender スペシャリストにお問い合わせください: 1-800-856-9801 (米国のフリーダイヤル) 1-480-596-7195 (国際)
仕様
CE
CHAMPION II 25
タイプ
電源要件
入力インピーダンス
電力出力
ヘッドフォン出力
スピーカー
寸法/重量
PR 4221
70W(最大) 18W(標準)
1MΩ、最大1.2Vrms（計測器入力）
25W @ 8Ω @ 5%THD
120mW/チャンネル(最小推奨インピーダンス 160)
8インチ(8Ω)フェンダー特別デザイン1台(PN0082054000)
高さ:12.75インチ(32.5cm)
幅: 13.75 インチ (35 cm)
奥行き:7.5 インチ (19 cm)
重量: 12 ポンド。(5.4kg)
CHAMPION II 50
タイプ
電源要件
入力インピーダンス
電力出力
ヘッドフォン出力
スピーカ
フットスイッチ
寸法/重量
PR 4222
110W(最大) 30W(標準)
1MΩ、最大1.2Vrms（計測器入力）
50W @ 8Ω @ 5%THD
120mW/チャンネル(最小推奨インピーダンス16Ω)
12 インチ (8Ω) フェンダー特別デザイン (PN 0082055000) 1 台
2ボタン フットスイッチ(オプション、PN0097298000)
高さ:17.25インチ(44cm)
幅: 17.25 インチ (44 cm)
奥行き:9インチ(23cm)
重量: 19 ポンド。(8.6kg)
製品の仕様は予告なく変更される場合があります。
