Acoustic Pro - ギターアンプ FENDER - 無料のユーザーマニュアル

製品タイプ	アコースティックギターアンプ
ブランド	フェンダー
モデル	アコースティックプロ
出力	200 W (8 Ω)
スピーカー	ネオジム12インチウーファー、高性能ツイーター
寸法 (幅 x 奥行 x 高さ)	53.3 cm x 26.7 cm x 44.5 cm
重量	12.2 kg
電源	電圧セレクター 100-120V / 220-240V、ヒューズ F6.3A H 250V
チャンネル	2つのユニバーサルチャンネル（楽器またはマイク）、調整可能なホールリバーブ
チャンネル毎のイコライゼーション	Low, Mid Level, Mid Freq (300 Hz - 3.5 kHz), High
位相	チャンネル毎の極性反転スイッチ
入力	2系統のコンボジャック (6.35mm / XLR、ファンタム電源16V)、AUX IN ミニジャック、フットスイッチ入力
出力	バランスXLRライン出力 (mic/line)、エフェクトセンド/リターン、ヘッドホン出力 (ミニジャック)
エフェクトループ	レベル選択可能 -20 dBV / +4 dBu
オプションフットスイッチ	2つのフットスイッチ (チャンネル毎のリバーブ ON/OFF)、型番 7706500000
付属品	キャリングケース、型番 7707389000
追加機能	スマートフォンホルダー内蔵ハンドル、チルトバックスタンド、ラバーソール
メンテナンスと清掃	乾いた布で拭くこと；溶剤や過度の湿気を避けること
安全	ヒューズ交換前は電源プラグを抜くこと；ファンタム電源ではリボンマイクを使用しないこと
修理と交換部品	フェンダー認定サービスセンターに相談；ヒューズとスピーカーはメーカーから入手可能

よくある質問 - Acoustic Pro FENDER

アコースティックプロでミッドレンジを調整するには？

Mid Freq ツマミで周波数 (300 Hz〜3.5 kHz) を選択し、Mid Level でレベル (-16 dB〜+16 dB) を調整します。調整を容易にするには、最初に Mid Level を最小または最大にして周波数範囲を特定し、その後調整します。

アンプにマイクを使用できますか？

はい、各チャンネルはコンボXLR入力でマイクを受け付けます。16 V のファンタム電源をオンにできますが、リボンマイクは損傷する可能性があるため避けてください。

リバーブを制御するフットスイッチの接続方法は？

オプションのフットスイッチ (型番 7706500000) を背面の Footswitch ジャックに接続します。各チャンネルのリバーブを個別にオン/オフできます。

アンプの電源が入らない場合の対処法は？

電源プラグを抜き、ドライバーでヒューズホルダーを左に回してヒューズ (F6.3A H, 250V) を確認してください。同じ仕様のヒューズと交換してください。電圧セレクターが正しい位置 (100-120V または 220-240V) にあることを確認してください。

エフェクトループの使用方法は？

エフェクターの入力を Effects Send 出力に、エフェクターの出力を Effects Return 入力に接続します。Effects Loop Level ボタンでレベルを調整します：離すと -20 dBV (電池駆動エフェクター)、押すと +4 dBu (ラックマウントエフェクター)。

外部オーディオプレーヤーを接続できますか？

はい、上面の AUX IN (ミニジャック) を使用してください。音量は外部プレーヤー側で調整します。

ハウリングを軽減するには？

各チャンネルで Phase ボタンを押して極性を反転できます。また、Mid Freq と Mid Level の設定を調整して、ミッドレンジ周波数によるハウリングを低減します。

アンプをステージモニターとして使用できますか？

はい、アコースティックプロには チルトバックスタンド が装備されており、モニターとして使用するために傾けることができます。上部ハンドルにはスマートフォンも取り付け可能です (機内モード推奨)。

必要な電源電圧は？

アコースティックプロは 100-120V または 220-240V、50/60 Hz に対応する電圧セレクターを搭載しています。接続前に設定を確認してください。

アンプの掃除方法は？

乾いた布でほこりを拭き取ってください。溶剤、研磨剤、過度の湿気は避けてください。掃除の前にはアンプの電源プラグを抜いてください。

使用説明書 Acoustic Pro FENDER

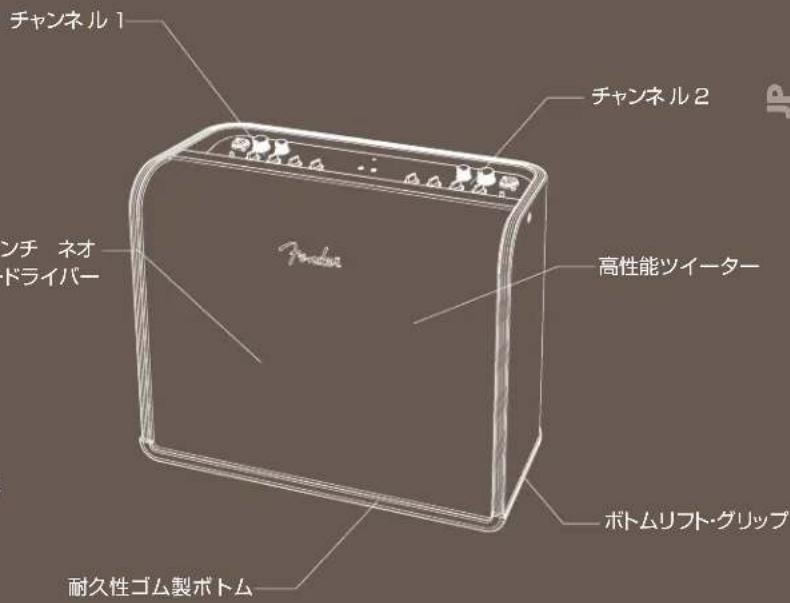

Fender Acoustic Pro アンブリファーは、アコースティック・ギターの音色とスタイルの新基準を打ち立てました。アコースティックーエレクトリック・プレイヤーの求める、太く自然な音色とパワー、整然としたコントロール類と機能を備えた理想のパートナーになることはもちろん、優美な曲線と、音響を熟慮して設計された木製背面および側面は、アコースティック・ギターを引き立て、アコースティック・ミュージシャンの美的感覚にも訴えかけることでしょう。

楽器とマイクの両方に対応し、生き生きとしたホール・リバーブ・コントロールを備えた2つのユニバーサル・チャンネルを持つAcoustic Proは、手軽に持ち運べて場所も選ばず、ソロ・バフォーマンスに理想的システムです。バンド演奏時のステージでのプロ・レベルのモニタリングに対応可能な、出力200ワットおよび12インチ・ネオジム・ウーファーに加え、一体型ハンドルや、ティルトバック・キックスタンド、世界的に使用できる100-240Vの電圧への対応、フィットカバーなど、プレイヤーにとって便利な機能が満載です。

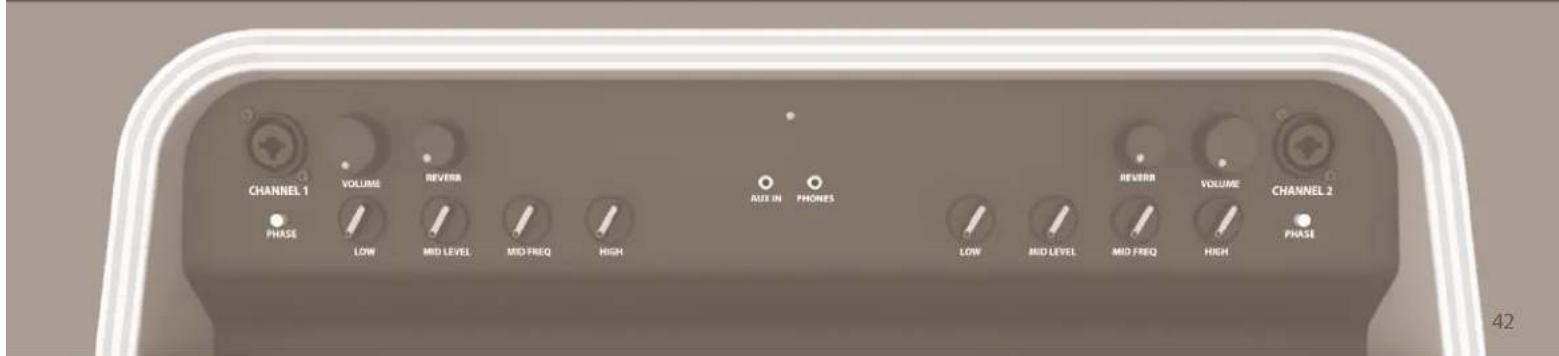

トップパネルの機能

123

4

5

678

9

10 11

1 CHANNEL ONE INPUT（チャンネル1入力）：チャンネル1への1/4インチまたはXLR入力が可能な、コンピネーション・ジャックです。楽器またはマイクロフォンをここに接続します：XLR入力は、電源が必要なマイクロフォン用のファンタム電源を装備（リボノマイクロはファンタム電源は使用しないでください。損傷のおそれがあります）。*
2 VOLUME（音量）: チャンネル1のマスター音量を調節します。*
3 REVERB（リバーブ）：チャンネル1のリバーブの量を調節します。オプションのフットスイッチを使用すると、各チャンネルのリバーブをバイパスできます。*

4 PHASE（位相）：押下するとチャンネル1のスピーカー極性が逆になり、フィードバックの低減に役立ちます。*
5 LOW（低域）: チャンネル1の低域のトーンを調節します。*
6 MID FREQ（ミッド周波数）：チャンネル1の中域の周波数を調節します。ミッドレベル・コントロール(7)と併せて用い、中周波数帯の調整および中域のフィードバック低減に使用します。*
7 MID LEVEL（ミッド・レベル）：チャンネル1の中周波数帯のレベルを調節します。ミッド・コントロール（6）*で設定した中周波数帯に作用します。

注意:2つの中域コントロールは、まずミッド・レベル・コントロール(7)を最小値または最大値に設定し、ミッド・コントロール（6）を動かした時に周波数の変化が明確にわかるようにします。次に、ミッド・コントロールを任意の周波数に設定します。3番目に、ミッド・レベル・コントロールを任意のレベルに設定します。

8 HIGH (高域): チャンネル1のトレブルトーンを調節します。*
9 POWER INDICATOR（パワー・インディケーター）: Acoustic Proの電源がオンになっている時に点灯します。

10 AUX IN (AUX入力): 両チャンネル用の、1/8インチ AUX入力です。外部オーディオ・プレイヤーをここに接続します。伴奏に使用する際の音量調節は、外部機器側の音量コントロールをご使用ください。
11 PHONES (フォン) 両チャンネル用の、1/8インチ・ヘッドフォン出力。ヘッドフォンを接続すると、スピーカー出力が自動的にミュートされます。

*印の機能は、トップ・コントロール・パネル逆側のチャンネル2にも同様に装備。

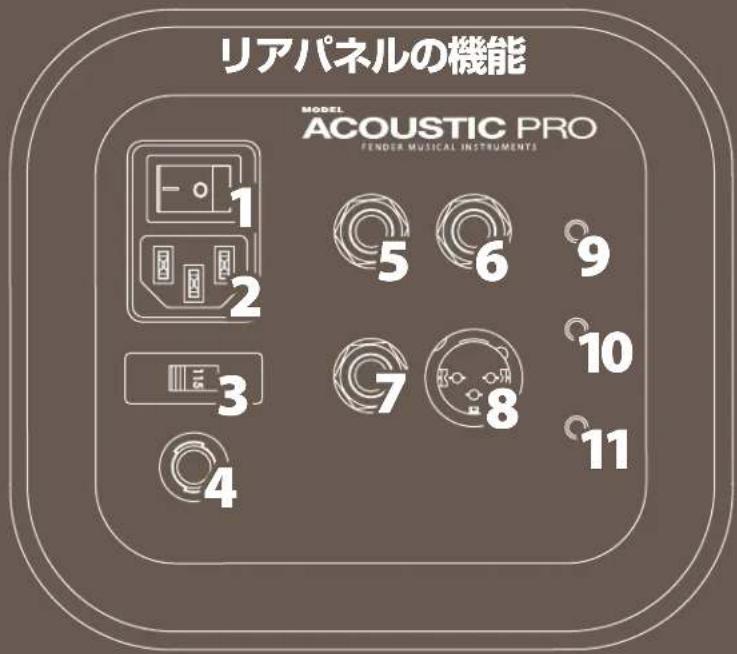

1 POWER（電源）：Acoustic Proのオン／オフを切り替えます。
2 IEC POWER INLET (IEC電源差し込み口) : Acoustic Pro用の IEC電源コードを接続します。
3 VOLTAGE SELECTOR（電圧セレクター）：電源に適合した電圧範囲（100V-120Vまたは220V-240V）を選択します。

4 FUSE（ヒューズ）: Acoustic Proを過電流から保護します。ヒューズが飛んだ際には、ヒューズホルダー横に記載されているのと同じ型式および定格の製品で交換してください。その際、電源接続を切り、マイナスドライバーで、ヒューズホルダーを反時計回りにまわして外します。

5 EFFECTS SEND（エフェクト・センド）：1/4インチ・ジャックを外部エフェクト機器または機器チェイの入力端子に接続します。
6 EFFECTS RETURN（エフェクト・リターン）：この⅓インチ・ジャックと、外部エフェクト機器あるいは機器チェインの出力端子を接続します。

注意: エフェクト・センドおよびリターン端子には、標準楽器ケーブルおよびバランスTRSケーブルを接続します。バランスTRSケーブルは、TRS対応機器と併用すると、ライン・ノイズを低減できます。

7 FOOTSWITCH（フットスイッチ）：オプションの2ボタン式フットスイッチ（品番7706500000）を、この1/4インチ入力端子に接続します。フットスイッチを用いて各チャンネルのリバーブ・バイパスが可能です。
8 BALANCED LINE OUT（バランス・ライン出力）：このバランスXLR出力端子と、外部拡声機器または録音機器の入力端子を接続します。マイク／ライン・ボタン（10）と併せて使用します。

9 EFFECTS LOOP LEVEL（エフェクト・ループ・レベル）：2種類のセッティングがあり、外部エフェクト機器に適合する方を選択します。ボタンを押下しない状態では-20dBVとなり、ほとんどの電池駆動のエフェクト・ユニットに対応します。押下した状態では+4dBuとなり、ほとんどのラック・マウント機器ではこちらの設定にします。

10 MIC/LINE（マイク/ライン）：2種類のセッティングがあり、接続する外部拡声機器または録音機器に適合する方を選択します。バランス・ライン出力(8)と併せて使用します。ボタンを押下しない状態ではマイク・レベルに、押下した状態ではライン・レベルになります。
11 GROUND/LIFT（接地／解除）：ボタンを押下しない状態では通常（接地）の動作となります。ボタンを押下した状態では、バランス・ライン出力（8）の接地接続が解除され、状況によりライン・ノイズの低減に役立ちます

仕様

型式 PR3238

電力 200W (8Ω)

入力インピーダンス インストゥルメント（1/4イン

チ/6.35mm) 18.2kΩ バランス

マイク（XLR）:1.8kΩ バランス

出力インピーダンス 3.3kΩ パランス・ライン出力

ファンタム電源 16V (XLR入力)

エフェクト・ループ・レベル

-20dBV/+4dBu（切替）

トーン・コントロール スイープ式中域周波数

周波数：300Hz\~3.5kHz

レベル：-16dB～+16dB（選択した周波数で）

ヒューズ

F6.3A H, 250V

フットスイッチ（オプション）

2ボタン式Acoustic Pro/SFX

品番 7706500000

フィットカバー（付属）

品番 7707389000

スピーカー

ドライバー：12インチ ネオジム

品番7707090000

ツイーター：5550029131

サイズ

高さ：44.5 cm

幅：53.3cm

奥行き：26.7 cm

重量

12.2 kg

製品の仕様は予告無く変更になる場合があります。

警告:感電防止のため、グリルを取り外した状態で主電源に接続しないでください。

Acoustic Pro の一体型トップハンドルには、お使いのモバイル機器（スマートフォン、タブレットなど）を設置できます。その場合は音声への干渉を避けるため、機器を機内モードに設定してください。

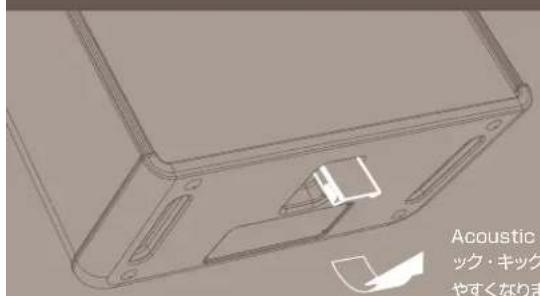

Acoustic Pro のキャビネット底面にあるティルトパック・キックスタンドを使用すると、モニタリングがしやすくなります。
