NÁVOD K OBSLUZE Acoustic Pro FENDER

ČESKY návod k použití . 30

Zesilovač Fender Acoustic Pro představuje nový standard pro zvuk a styl akustické kytary. Plní roli dokonalého a výkonného partnera pro elektroakustické hráče, kterým poskytne plný, přirozený tón a výkon s přehledným ovládáním a funkcemi, má elegantně zaoblené a akusticky navržené dřevěné zadní a boční strany, které ladí s tvarem akustické kytary a vyjadřuje estetické cítění akustických hudebníků.

Model Acoustic Pro umožnuje perfektní nošení ve stylu „popadni a běž“ a dovolujte tak sólovou hru na jakémkoli místě. Je vybaven dvěma univerzálními kanály navrženými pro využití s nástrojem či mikrofonem. Každý z nich disponuje vlastním ovládáním dozvuku. Výstupní výkon 200 W a basový 12" reproduktor s neodymiovým magnetem je ideální pro profesionální poslech na jevišti se skupinou. Mezi další příjemné funkce patří integrovaná rukojeť, naklápěcí podstavec, možnost provozu s univerzálním napájením 100-240 V a dobře padnoucí obal.

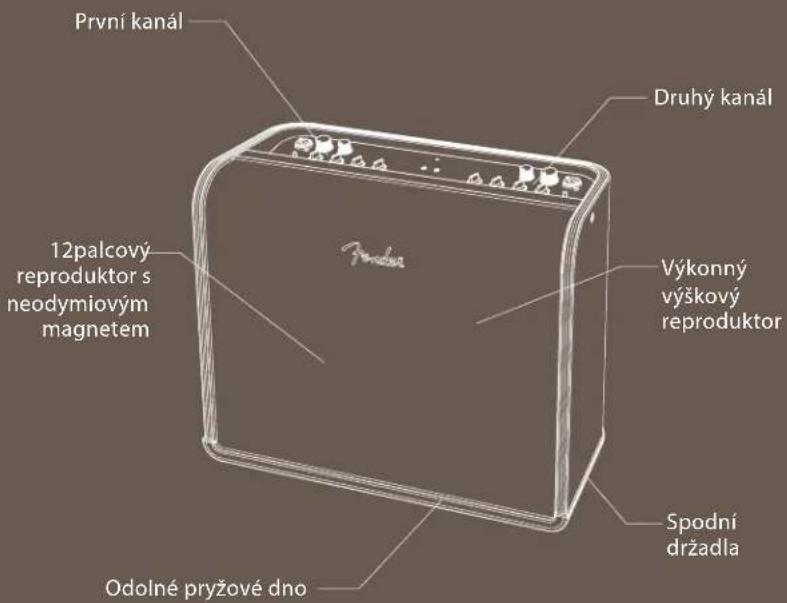

První kanál Druhý kanál 12palcový reproduktor s neodymiovým magnetem Výkonný výškový reproduktor Spodní držadla Odolné pryžové dno

CHANNEL 1 VOLUME REVERB PHASE LOW MID LEVEL MID FREQ HIGH AUX IN PHONES REVERB VOLUME CHANNEL 2 LOW MID LEVEL MID FREQ HIGH PHASE 30

Uspořádání Horního Panelu

123

4

3

5

678

9

10 11

1 VSTUP PRVNIHO KANÁLU: Kombinovaný vstupní konektor pro první kanál umožňuje připojení konektoru XLR nebo jacku 6,35 mm. Lze ho použít k připojení nástroje či mikrofonu; na vstupu XLR je k dispozici fantomové napájení pro mikrofony, které jej vyžadují (nepoužívejte páskové mikrofony, fantomové napájení by je mohlo poškodit).*
2 Potenciometr VOLUME: Slouží k nastavení celkové hlasitosti kanálu jedna.*
3 Potenciometr REVERB: Slouží k nastavení úrovně dozvuku kanálu jedna. Dozvuk pro každý kanál lze vyřadit volitelným nožním spínačem.*

4 Tlačítko PHASE: Stiskem tlačítka se převrátí fáze jednoho reproduktoru, což může pomoci při potlačení zpětné vazby.*
5 Potenciometr LOW: Slouží k nas- tavení hloubek kanálu jedna.*
6 Potenciometr MID FREQ: Slouží k nastavení kmitočtu středního pásma kanálu jedna. Ve spojení s potenciometrem úrovně středního pásma (7) slouží k naladění středního kmitočtu a potlačení zpětné vazby ve středním pásmu.*
7 Potenciometr MID LEVEL: Slouží k nastavení úrovně středního

pásma kanálu jedna. Pracuje na kmitočtu středního pásma nastaveném potenciometrem (6).*

POZNÁMKA: Chcete-li nejlépe nastavit tuto dvojici ovladačů, nejprve nastavte potenciometr úrovně středního pásma (7) na minimum nebo maximum, abys- te snadno podle sluchu rozeznali kmitočet středního pásma (6). Potom nastavte potenciometr kmitočtu středního pásma na požadovaný kmitočet. Nakonec upravte požadovanou úroveň středního pásma.

8 Potenciometr HIGH: Slouží k nastavení výšek kanálu jedna.*

9 INDIKÁTOR NAPÁJENÍ: Rozsvítí se při zapnutí aparátu.

10 Vstup AUX IN: Přídavný vstup minijack 3,17 mm pro oba kanály. Slouží k připojení externího přehrávače; k nastavení hlasitosti doprovodu použijte ovladač na externím zařízení.

11 Výstup PHONES: Výstup minijack 3,17 mm k připojení sluchátek pro oba kanály. Výstup pro reproduktory se po připojení sluchátek automaticky umlči.

* Na opačné straně ovládacího panelu se nachází totožné funkce pro druhý kanál.

Uspořádání Zadního Panelu

MODEL ACOUSTIC PRO FENDER MUSICAL INSTRUMENTS

1 Vypínač POWER: Slouží k zapínání a vypínání aparátu.
2 Sítový konektor IEC: Je určen k připojení napájecího kabelu typu IEC.
3 VOLIČ SÍTOVÉHO NAPĚTÍ: Slouží k výběru správného rozsahu napájecího napětí (100V-120V nebo 220V-240V) podle dostupného zdroje elektrické energie.

4 JIŠTĚNÍ: Ochrana proti proudovému přetížení aparátu. Při výměně spálené pojistky se ujistěte, že náhrada je stejného typu a hodnoty odpovídají údaji vedle držáku. Ověřte si, zda je odpojeno napájení, a poté pojistkový držák vyjměte otáčením plochého šroubováku proti směru hodinových ručiček.

5 Konektor EFFECT SEND: Jack 6,35 mm slouží k připojení vstupu externího efektového zařízení nebo řetězce.
6 Konektor EFFECTS RETURN: Jack 6,35 mm slouži k připojení výstupu z externího efektového zařízení nebo řetězce.

POZNÁMKA: Konektory pro výstup i návrat efektů jsou určeny k připojení standardních nástrojových a symetrických TSR kabelů. Použití symetrických kabelů u zařízení kompatibilních se zapojením TSR může pomoci při potlačení rušení.

7 Konektor FOOTSWITCH: Tento vstupní jack 6,35 mm umožňuje připojení volitelného dvoutlačítkového nožního spínače (PN 7706500000). Nožní spínač slouží k vypínání dozvuku pro každý kanál.
8 Symetrický linkový výstup LINE OUT: Tento symetrický výstup XLR slouží k připojení vstupu externího ozvučení a záznamového zařízení. Pracuje společně s přepínačem mikrofon/linka (10).

9 Úroveň efektové smyčky EFFECTS LOOP LEVEL: Vyberte jedno ze dvou nastavení kvůli kompatibilitě s externím efektovým zařízením. Poloha „Vypnuto“ s úrovní -20 dBV je vhodná pro většinu efektů napájených z baterii; Poloha „Zapnuto“ s úrovní +4 dBu je vhodná pro většinu přístrojů umístěných v efektových raccích.
10 Přepínač MIC/LINE: Kvůli přizpůsobení kompatibility aparátu se zařízením pro externí ozvučení a záznamové zařízení zvolte jednu ze dvou poloh. Pracuje ve spojení se symetrickým linkovým výstupem (8), v poloze „vypnuto” je k dispozici mikrofonní úroveň; v poloze „zapnuto” úroveň linková.
11 Odpojovač země GROUND/LIFT: V poloze „vypnuto“ bude zesilovač pracovat v běžném zemněném režimu. V poloze „zapnuto“ bude zem symetrického linkového výstupu (8) odpojena, což může v některých situacích potlačit rušení.

TECHNICKÉ PARAMETRY

TYPE

PR3238

VÝKON 200W do 8Ω

VSTUPNÍ IMPEDANCE INSTRUMENT NÁSTROJ (jack 1/4"/6,35 mm):

18,2 kΩ symetricky

MIKROFON (konektor XLR): 1,8 kΩ symetricky

VÝSTUPNÍ IMPEDANCE Symetrický linkový výstup 3,3 kΩ

FANTOMOVÉ NAPÁJENÍ 16V (vstupy XLR)

ÚROVNĚ EFEKTOVÉ SMYČKY -20 dBV až +4 dBu (s přepínáním)

KMITOČTOVÉ KOREKCE PŘELADITELNÉ STŘEDY

KMITOČET: 300 Hz až 3,5 kHz

ÚROVEN: -16 dB až +16 dB (na zvoleném

kmitočtu)

NOŽNÍ SPÍNAČ (volitelná Dvoutlačítkový model Acoustic Pro/SFX

položka) PN 7706500000

PŘILÉHAVÝ OBAL (součást PN 7707389000

dodávky)

REPRODUKTORY BASOVÝ: 12" neodymiový PN 7707090000

VÝŠKOVÝ TWEETER: 5550029131

ROZMĚRY VÝŠKA: 44,5 cm

ŠÍRKA: 53,3 cm

HLOUBKA: 26,7 cm

HMOTNOST

12.2 kg

Technické údaje se mohou změnit bez předchozího upozornění.

VÝSTRAHA: Pokud je mřížka sundaná, nepřipojujte napájení do sitě, aby nedošlo k úrazu elektrickým proudem.

Praktické provedení horní rukojeti, která je součástí modelu Acoustic Pro, umožnuje umístění osobních mobilních zařizení (např. smartphonů, tabletů).

Aby nedocházelo k rušení zvuku, tato zařízení by měla být přepnuta do režimu „letadlo.“

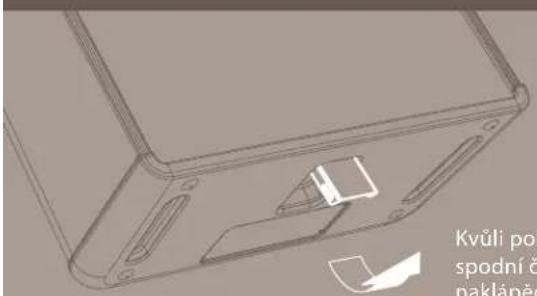

Kvůlì pohodlnějšímu poslechu lze ze spodní části aparátu Acoustic Pro vysunout naklápěcí podstavec.

* Naznačuje identické vlastnosti druhého kanála na opačnej strane vrchného ovládacieho panelu.

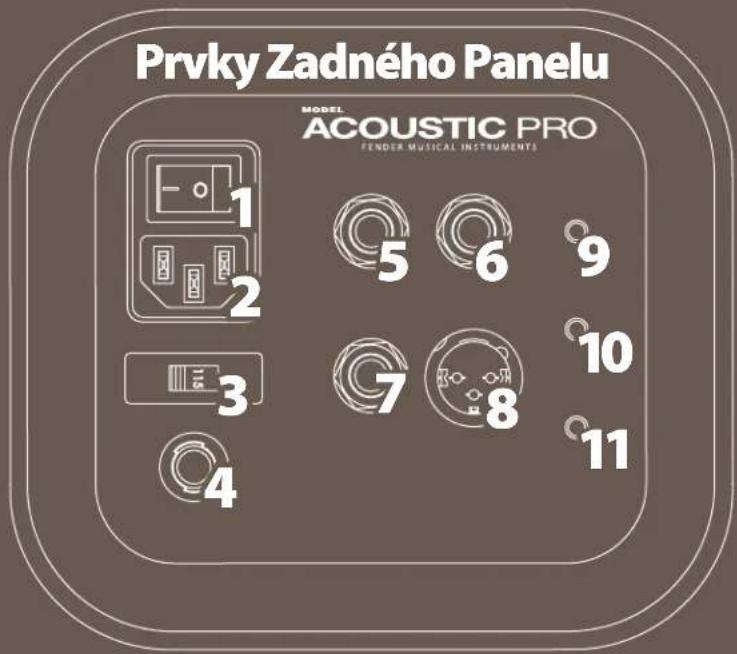

Prvky Zadného Panelu MODEL ACOUSTIC PRO FENDER MUSICAL INSTRUMENTS 1 2 3 4 5 6 7 8 9 10 11

7 NOŽNÝ PREPÍNAČ: Pomocou ¼" konektora vstupu pripojte volitelný dvojgombíkový nožný prepínač (PN 7706500000). Nožný prepínač umožňuje obíst' ozvenu pre každý kanál.
8 BALANCED LINE OUT: Pripojte k vstupom externých zvukových zosilňovačov a nahrávacích zariadení s použitím vyváženého konektora výstupu XLR. Pracuje spolu s tlačidlom mic/line (10).
