NÁVOD K OBSLUZE Acoustic Junior FENDER

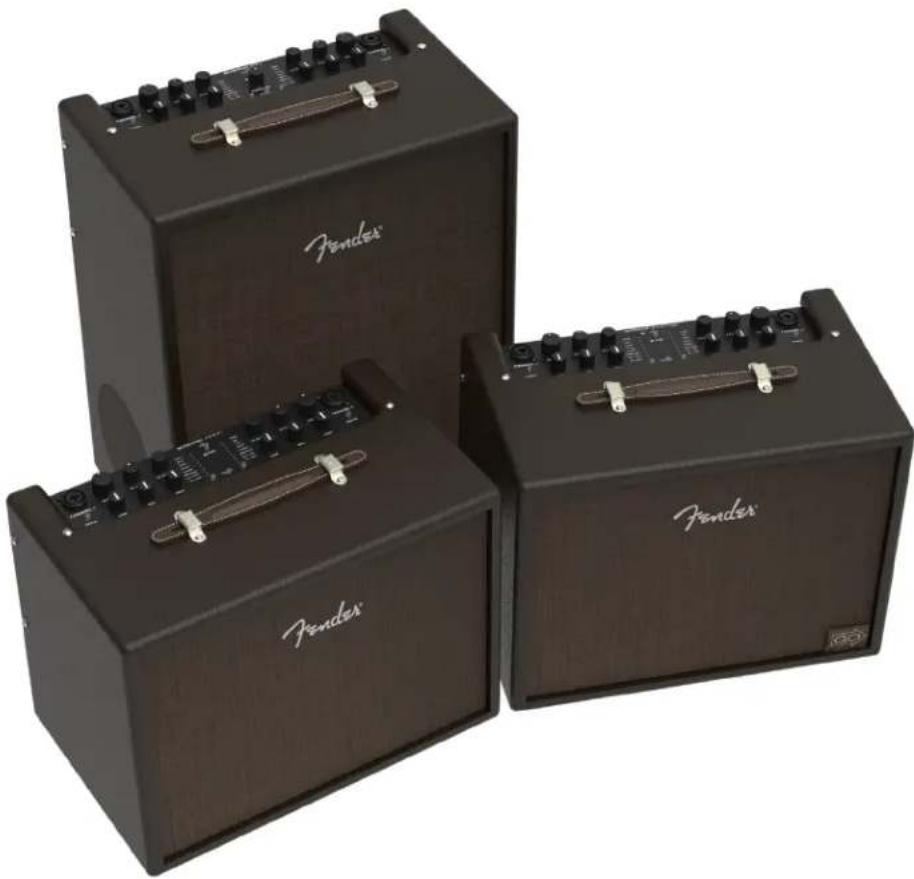

Komba Fender Acoustic Junior, Acoustic Junior Go a Acoustic SFX II se speciálně vyladěným dřevěným reproboxem dodává plný zvuk elektroakustické kytaře a mikrofonu. Všechny tři zesilovače jsou vybaveny možností Bluetooth bezdrátového streamování, stereo efekty studiové kvality, pomocným vstupem AUX a výstupem pro zapojení sluchátek, kon gurovatelnými výstupy XLR, USB konektorem pro nahrávání zvuku a dalšími funkcemi.
Perfektní prěnosné systémy pro sólová vystoupení, komba Acoustic Junior a Acoustic Junior Go, jsou vybaveny dvěma kanály, z nichž každý disponuje škálou stereo efektů studiové kvality. Kombo Acoustic Junior Go je vybaveno príhodnou a k životnímu prostředí šetrnou dobíjecí baterií, která umožňuje na jedno nabití používat kombo pri plné hlasitosti po dobu Pět hodin. Díky výkonu 100 wattů, jednomu 20cm (8") reproduktoru, kompresnímu tweeteru, pohodlně použitel- nému dozadu naklonitelnému stojanu a nízké hmotnosti jsou obě komba ideální pro naprosto skvělé zkoušky kytary s vokály i pro vystoupení na rozličných místech.
Kombo Acoustic SFX II je pro účely samostatných vystoupení nebo pódiových vystoupení s kapelou vybaveno také dvěma kanály se stereo efekty studiové kvality a ohromující technologií Stereo Field Expansion (SFX), která přesahuje tonalitu stereo zvuku vyplňujícího prostor a posluchače doslova zahalí do bohatého akustického zážitku. Pro dosažení perfektního výkonu a předvedení kytary i vokálů je výkon zvýšen na 200 wattů.
A. VSTUP CHANNEL: Kombinovaný jack lze používat pro XLR a vysokoimpedanční vstupy 6,35 mm (1/4"). Do tohoto jacku se zapojuje nástroj nebo mikrofon; vstup XLR poskytuje fantomové napájení pro mikrofony, které toto napájení potřebují (nepoužívejte páskové (ribbon) mikrofony, ty by mohly být fantomovým napájením poškozeny).*
B. VOLUME: Nastavuje celkovou úroveň hlasitosti (včetně výstupů pro zapojení sluchátek a USB/linka).*
D. FX SELECT: Vybírá efekt z dostupných efektů, včetně efektů room a hall reverb, echo, delay, chorus, Vibratone, delay plus chorus a delay plus reverb, jak jsou indikovány v sekci INDIKACE EFEKTŮ.* Při úplném otočení ovladače po směru a proti směru hodinových ručiček není zvolený žádný efekt. Volitelně používaný nožní přepínač umožňuje ovládání času zpoždění tap-tempo pro efekty echo, delay, delay plus chorus a delay plus reverb.
E. INDIKACE EFEKTŮ: Rozsvícením LED diod je indikováno nastavení používaných efektů pro jednotlivé kanály.
F. INDIKÁTOR NAPÁJENÍ (POWER): U komb Acoustic Junior a Acoustic SFX II svítí světelná kontrolka zeleně, když je kombo zapnuté. Pokud je zesilovač Acoustic Junior GO zapnutý a připojen do sítě, indikátor během nabíjení baterie bliká zeleně. Když je nabíjení ukončeno, indikátor se rozsvítí zeleně. Při nabíjení vypnutého zesilovače, indikátor bliká zeleně v pomalejším intervalu. Když je nabíjení ukončeno, indikátor se rozsvítí zeleně po dobu 5 minut a následně zhasne.
G: PAIR: Tlačítko párování Bluetooth; viz část „Bluetooth“.
H: STEREO SFX (POUZE MODEL ACOUSTIC SFX II): Určuje míru efektu Stereo Field Expansion (SFX), který pomocí zabudovaných efektů a reproduktoru na boční straně vytváří 360stupňový stereo vjem. Mějte na paměti: Aby SFX bylo slyšet, musí být pomocí ovladače FX SELECT (D) zvolený efekt a úroveň FX LEVEL (C) musí být nastavena výše než na minimum.
I. PHASE: Pomáhá snížit zpětnou vazbu, stisknutím obrátíte polaritu kanálu na reproduktor (včetně výstupů pro sluchátka a USB/linka).*
J. LOW, MID, HIGH: Nastavení basů, frekvencí středního rozsahu a výšek.*
K. TLAČÍTKA SMYČKY (REC/DUB, PLAY/STOP, UNDO): Funkce nahrávání /přihrávání, playback/stop a vymazání. Viz část „Smyčka“.
* Označuje identické funkce kanálu dva na opačné straně panelu s ovládáním.
NOTE: Viz část „Nožní přepínač“, kde naleznete popis dalších funkcí přepínače, které se nenachází na panelu s ovládáním komba, včetně funkce vzdáleného zapínání/vypínání efektů, funkce ovladače tap-tempo pro nastavení časů zpoždění a funkce vestavěné ladičky.
ZADNÍ PANEL

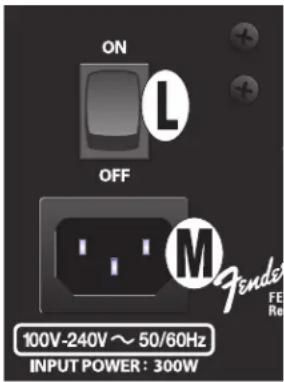

L. NAPÁJENÍ: Vypínač pro zapínání a vypínání komba.
M. IEC VSTUP IEC NAPÁJENÍ: Do této zásuvky se zapojuje napájecí kabel komba. Pouze pro model Acoustic Junior Go: Pro nabíjení baterie se kombo musí zapojit do střídavého napájení.

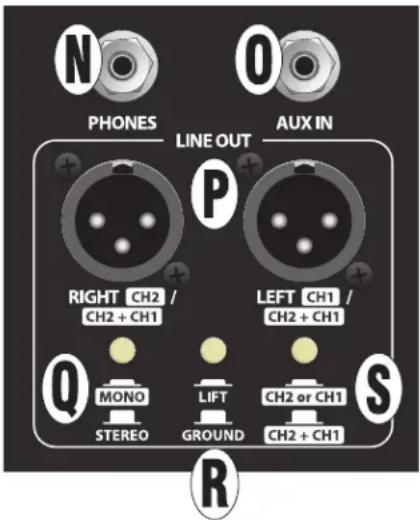

N. PHONES: Stereo výstup 3,5 mm (1/8") pro zapojení sluchátek, automaticky zcela ztlumí výstup pro reproduktor.
O. AUX IN: Stereo vstup 3,5 mm (1/8"). Pro prípojení externího audio přehrávače. Pro nastavení úrovně hlasitosti použijte ovladač hlasitosti externího zařízení.
P. VÝSTUPY SYMETRICKÉHO VEDENÍ: Konektory výstupu symetrického vedení XLR pro připojení externího ozvučení a nahrávacích zařízení. Mění ta nastavení panelu ovládání, která ovlivňují výstupy signálu symetrického vedení (včetně signálů vstupů AUX a Bluetooth).
Q. MONO/STEREO: Poloha „ven“ slouží pro normální výstup stereo efektů vlevo/vpravo s kanály jedna a dva spojenými dohromady („sečtenými“). Poloha „dovnitř“ kon guruje oba výstupy na mono; používá se s tlačítkem KONFIG-UROVÁNÍ MONO (S).
R. GROUND LIFT (ODPOJOVAČ UZEMNĚNÍ): Poloha „ven“ slouží pro normální provoz (s uzemněním). Poloha „dovnitř“ pomáhá zmírnit nežádoucí zašumění linky.
S. KONFIGUROVÁNÍ MONO: Při použití tlačítka MONO/STEREO (Q) jsou v poloze „ven” přiváděny na oba výstupní konektory (CH2 + CH1) kanály jedna a dva „sečtené“; to je užitečné pro malé PA aplikace s minimálními vstupy. V poloze „dovnitř” jsou kanály jedna a dva přiváděny samostatně (CH2 nebo CH1); to je užitečné pro oddělení nástroje/vokálu při nahrávání nebo vystoupení.

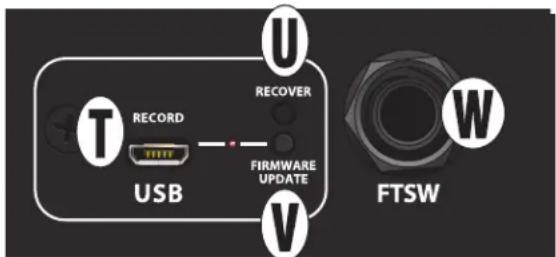

T. USB PORT: Panel s ovládáním komba je vybaven USB portem pro nahrávání zvuku. Do tohoto portu zapojte pomocí USB kabelu s mikrokonektorem (není součástí balení) počítač s nahrávacím softwarem. V ovládacím panelu audia na počítači se jako zařízení pro nahrávání audia zobrazí „Fender Acoustic“. Pomoc s kon gurováním a nahráváním prostřednictvím USB naleznete na webových stránkách https://support.fender.com v sekci „Connected Amps“.
Stereo USB výstup obsahuje kanály jedna a dva sečtené (zahrnuje signály vstupu AUX a Bluetooth).
U. RECOVER: Pouze pro servisní personal spol. Fender.
V. FIRMWARE UPDATE (AKTUALIZACE FIRMWARU): V případě, že je doporučena aktualizace rmwaru, jsou pokyny k aktualizaci zveřejňovány na webových stránkách https://support.fender.com.
W. NOŽNÍ PŘEPÍNAČ: Vstupní jack 6,35mm (1/4") pro připojení volitelně používaného čtyřtlacítkového nožního přepínače MGT-4; viz část „Nožní přepínač“.

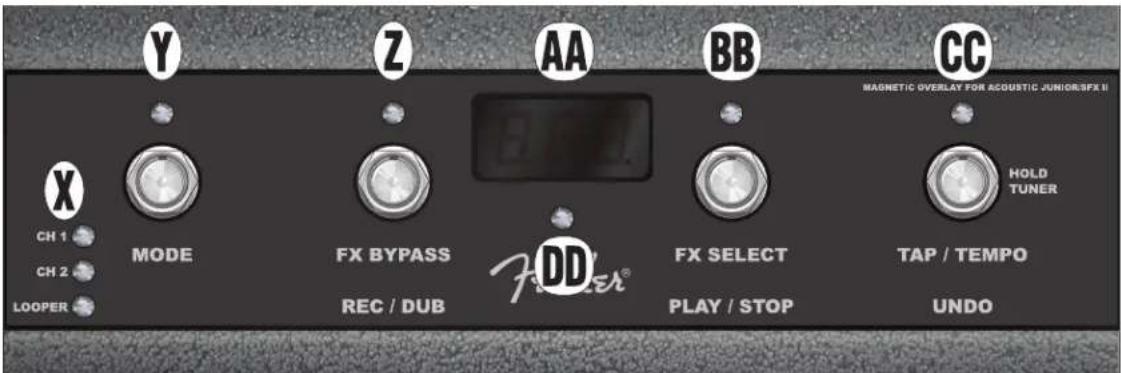

NOŽNÍ PŘEPÍNAČ
POZNÁMKA: NA VOLITELNĚ POUŽÍVANÝ ČTYŘTLAČÍTKOVÝ NOŽNÍ PŘEPÍNAČ MGT-4, KTERÝ BUDETE POUŽÍVAT S TĚMITO KOMBY, JE POTŘEBA POLOŽIT MAGNETICKÝ PŘEKRYVNÝ PÁSEK S OZNAČENÍM. TEN JE SOUČÁSTÍ DODÁVKY KOMBA. MAGNETICKÝ PÁSEK JEDNODUŠE POLOŽTE NA VRCHNÍ ČÁST NOŽNÍHO PŘEPÍNAČE (PŘEKRYTÍ VRCHNÍ ČÁSTI NOŽNÍHO PŘEPÍNAČE MAGNETICKÝM PÁSKEM S OZNAČENÍM JE ZOBRAZE-NO NA ILUSTRACI VÝŠE).
X: LED DIODY REŽIMU: Indikují, zda je TLAČÍTKEM MODE (Režim) (Y) zvolen kanál 1, kanál 2 nebo smyčka.
Y: TLAČÍTKO/LED DIODA REŽIMU: Opakovaným stlačením vybíráte mezi kanálem 1, kanálem 2 a smyčkou. Volba je indikována LED DIODAMI REŽIMU (X). V režimu ladičky rozsvícení této červené LED diody indikuje příliš nízký tón.
Z: TLAČÍTKO/LED DIODA FUNKCE 1: Stlačením aktivujete funkci „FX BYPASS“, která deaktivuje efekt v aktivním kanálu. V režimu ladičky rozsvícení této červené LED diody indikuje příliš nízký tón, který se již blíží ke správné výšce. Popis funkce smyčky „REC/DUB“ příslušející tomuto tlačítku/LED diodě naleznete v části „Smyčka“.
AA: OKÉNKO DISPLEJE: V okénku se zobrazuje zvolený režim a informace o funkci.
BB: TLAČÍTKO/LED DIODA FUNKCE 2: Opakovaným stlačením aktivujete funkci „FX SELECT“, která prochází efekty – odshora dolů na INDIKACI EFEKTŮ (E) na panelu s ovládáním – v aktivním kanálu (po dosažení konce seznamu se opaku- je). V režimu ladičky rozsvícení této červené LED diody indikuje příliš vysoký tón, který se již blíží ke správné výšce. Popis funkce smyčky „PLAY/STOP“ příslušející tomuto tlačitku/LED diodě naleznete v části „Smyčka“.
CC: TLAČÍTKO/LED DIODA FUNKCE 3: Slouží k ovládání tempa efektů založených na čase (echo, delay, chorus, delay plus chorus, delay plus reverb) pro oba kanály. Ťukněte alespoň dvakrát v požadované frekvenci, tím nastavíte dobu zpoždění pro aktivní efekt, resp. efekty; červená LED dioda nad tlačítkem svítí synchronně. TAP TEMPO je globální pro všechny režimy, umožňuje tak přepínat mezi efekty při zachování stejného rytmu.
Podržením tohoto tlačítka vstoupíte do režimu ladičky, při kterém není nutné používat ruce. V tomto režimu ladička odečítá audio signál bud'z kanálu 1, nebo z kanálu 2, podle toho, který kanál je zvolen TLAČÍTKEM MODE (Y). Čtyři čer- vené LED diody v horní části nožního přepínače (LED dioda MODE a LED diody TLAČÍTEK FUNKCÍ) indikují měnící se míru odchýlení výšky tónu od správné výšky (rozsvícení červené LED diody nad tímto tlačítkem indikuje příliš vysoký tón). CENTRÁLNÍ LED DIODA LADIČKY (DD) svítí zeleně, když je dosaženo správné výšky tónu. Popis funkce smyčky „UNDO“ příslušející tomuto tlačítku/LED diodě naleznete v části „Smyčka“.
DD: CENTRÁLNÍ LED DIODA LADIČKY: V režimu ladičky svícení této zelené LED diody indikuje správnou výšku tónu.
SMYČKA
Režim smyčky (LOOPER) umožňuje uživateli nahrávat smyčky o délce až 90 sekund a přihrávat následné party (overdub). Na původní nahraný part lze navrstvit jakýkoli počet přihraných partů; odebrán však může být pouze poslední vytvořený přihraný part.
Funkce smyčky lze ovládat rukou použitím TLAČÍTEK SMYČKY (K) na panelu s ovládáním (detailní ilustrace níže), nebo bez použití rukou pomocí nožního přepínače v režimu smyčky (viz část „NAHRÁVÁNÍ“ níže). K provedení akcí nahrávání/přihrávání slouží tlačítko„REC/DUB“ na panelu s ovládáním nebo TLAČÍTKO FUNKCE 1 (Z) nožního přepínače. K provedení akcí přehrání/zastavení slouží tlačítko„PLAY/STOP“ na panelu s ovládáním nebo TLAČÍTKO FUNKCE 2 (BB) nožního přepínače. Vymazání poslední nah- rané pasáže se provádí pomocí tlačítka„UNDO“ na panelu s ovládáním nebo TLAČÍTKA FUNKCE 3 (CC) nožního přepínače.
NAHRÁVÁNÍ
Chcete-li začit nahrávat smyčku, stiskněte tlačítko „REC/DUB“ (K) na panelu s ovládáním, nebo sešlápněte TLAČÍTKO REŽIMU (Y) nožního přepínače a podržte ho, dokud se nerozsvítí „LED DIODA REŽIMU SMYČKY“ (X), poté sešlápněte TLAČÍTKO FUNKCE 1 (Z) nožního přepínače označené „REC/DUB“. Tlačítko/LED dioda „REC/DUB“ začne blikat a v OKÉNKU DISPLEJE nožního přepínače (AA) se zobrazí „REC“, což indikuje, že smyčka se nachází v režimu nahrávání. Zahrajte pasáž jakékoli délky do 90 sekund.
Nahrávání zastavíte a automatické přehrání první pasáže spustíte stisknutím tlačítka „PLAY/STOP“ (na panelu s ovládáním nebo na nožním přepínači). Rozsvítí se tlačítko/LED dioda „PLAY/STOP“ a v OKÉNKU DISPLEJE nožního přepínače bude přehrávání indikováno zobrazením „PLA“. Přehrávání zastavíte tak, že znovu stisknete „PLAY/STOP“; v OKÉNKU DISPLEJE nožního přepínače se zobrazí „STP“.
Alternativně můžete po dokončení zahrání první hudební pasáže znovu stisknout tlačítko „REC/DUB“ (na panelu s ovládáním nebo na nožním přepínači), tím přejdete rovnou do režimu přihrávání. Tlačítko/LED dioda „REC/DUB“ bude nadále blikat a v OKÉNKU DISPLEJE nožního spínače se zobrazí „DUB“, což indikuje, že smyčka je nyní v režimu přihrávání a přes první hudební pasáž je možné nahrát druhou hudební pasáž. Režim přihrávání je možné aktivovat také během přehrávání první pasáže nebo po zastavení přehrávání opětovným stisknutím tlačítka „REC/DUB“. Pokračujte přidáváním hudebních pasáží podle své volby. Po nahrání přihrávky můžete stisknutím tlačítka „PLAY/STOP“ spouštět a zastavovat přehrání všech nahraných partů.
FUNKCE „UNDO“
Během nahrávání, přehrávání nebo zastavení první hudební pasáže může uživatel v případě potřeby záznam „vymazat“. K vymazání dojde stisknutím tlačítka „UNDO“ (na panelu s ovládáním nebo na nožním přepínači). Stisknutím tohoto tlačítka dojde k zastavení nahrávání a v OKÉNKU DISPLEJE nožního přepínače se zobrazí tři čárky, což značí, že to, co bylo nahráno, je nyní vy- mazáno. Po přidání přihrávek lze funkci UNDO použít pouze na poslední nahranou přihrávku, předešlé přihrávky nelze vymazat.
VYMAZÁNÍ SMYČKY
Všechen obsah smyčky vymazete tak, že stlačite „PLAY/STOP“ (jednou v případě přehrávání, dvakrát v případě nahrávání nebo přihrávání), tím nahrávání ukončite. Poté, jakmile je smyčka ukončena, stlačte „REC/DUB“, tím spustíte nové nahrávání, čímž účinně „vymazete“ dříve nahraný audio záznam.
Když používáte smyčku, mějte také na paměti, že:
- Nahraný audio záznam není při vypnutí zesilovače uložen.
- Výstup smyčky je pouze mono (nejsou vytvářeny žádné stereo efekty).
- Jakmile bylo nahrávání provedeno, ovladač HLASITOST (B) již na smyčku nemá vliv.
- Smyčku lze použít na obou kanálech; oba vstupy (A) jsou automaticky smíchány podle jejich úrovní hlasitosti.
BLUETOOTH
- Stiskněte a 3 sekundy podržte tlačítko PAIR (G), tím aktivujete režim párování. Tlačítko PAIR začne blikat a při úspěšném připojení zůstane setrvale svítit (připojení je neúspěšné, nepodaří-li se spojení navázat během dvou minut). Poté se kombo automaticky spáruje se zařízením, které bylo připojeno jako poslední (je-li dostupné).
- Pro připojení postupujte následovně: Na externím zařízení aktivujte Bluetooth, projděte zobrazená Bluetooth zařízení a zvolte „FENDER ACOUSTIC“. K nastavení úrovně Bluetooth hlasitosti zesilovače použijte ovladač hlasitosti externího zařízení.
- Pro ukončení spojení nebo připojení jiného zařízení deaktivujte Bluetooth spojení na mobilním zařízení nebo stiskně te a tři sekundy podržte tlačítko PAIR (G). Kombo se na dvě minuty vrátí do režimu párování, dokud nebude provede no úspěšné spojení.
RADA PRO VYSTOUPENÍ: Zesilovač streamuje z mobilního zřízení uživatele pouze audio. Telefonní hovory zesilovačem neprochází, ale při přijetí hovoru dojde k vypnutí zvuku streamovaného audia. Abyste se takovýmto přerušením vyhnuli, nastavte na mobilním zařízení režim letadla a Bluetooth aktivujte manuálně.
TECHNICKÉ ÚDAJE
CE
| TYP PR 5724 |
| POŽADAVKY NA PŘÍKON 155 wattů 35 wattů (typicky) |
| VÝSTUPNÍ VÝKON 100 wattů do 4 Ω |
| VSTUPNÍ IMPEDANCE | 4,7 MΩ (nástroje) | 18,2 kΩ (mikrofony) | 18 kΩ (vstup AUX) |
| CITLIVOST VSTUPU | 40 mVrms (nástroje) | 4 mVrms (mikrofony) | 900 mVrms (aux in, oba kanály), hlasitost/tónové kanálu na max |
| FANTOMOVÉ NAPÁJENÍ 16V (vstupy XLR) |
| TÓNOVÁ CLONA | Nízké: ±12 db při 80Hz | Střední: ±12 db při 700 Hz | Vysoké: ±12 db při 5 kHz (typ „shelving”) |
| LINE OUT | Max. úroveň: +19,8 dBu | Jmenovitá: +4 dBu (2x) | Impedance: 600 Ω (symetrický) |
| REPRODUKTORY | 20CM (8") reproduktor (4 Ω) a kompresní tweeter |
| VÝSTUP PRO ZAPOJENÍ SLUCHÁTEK | 140 mW do 16 Ω/kanál |
| BATERIE (POUZE ACOUSTIC JUNIOR GO) | Lithium-ion, dobijitelná Doba dobití: 4 hodiny (po úplném vybití) | Výdrž baterie: 5 hodiny (těžké používání) |
| Upozorňujeme, že po 500 nabíjecích cyklech (úplné nabití do úplného vybití a poté znovu úplné nabití) bude mít kapacita baterie více než 70 % standardní kapacity. |
| NOŽNÍ PŘEPÍNAČ | Čtyřtlacítkový MGT-4 (přídavné vybavení, č. dílu 0994071000), použití s dodávaným překryvným magnetickým páskem s označením |
| ROZMĚRY | Šířka: 9,9 cm | Výška: 30,5 cm | Hloubka: 23,9 cm |
| HMOTNOST | Acoustic Junior: 7,14 kg | Acoustic Junior Go: 7,78 kg | |
Acoustic SFX II
| TYP PR 5725 |
| POŽADAVKY NA PŘÍKON | 300 wattů (max) | 49 watts (typicky) | |
| VÝSTUPNÍ VÝKON 2 x 100 wattů do 4 Ω | | | |
| VSTUPNÍ IMPEDANCE | 4,7 MΩ (nástroje) | 18,2 kΩ (mikrofony) | 18 kΩ (vstup AUX) |
| CITLIVOST VSTUPU | 40 mVrms (nástroje) | 4 mVrms (mikrofony) | 900 mVrms (aux in, oba kanály), hlasitost/tónové kanálu na max |
| FANTOMOVÉ NAPÁJENÍ 16V (vstupy XLR) | | | |
| TÓNOVÁ CLONA | Nízké: ±12 db při 80Hz | Střední: ±12 db při 700 Hz | Vysoké: ±12 db při 5 kHz (typ „shelving“) |
| LINE OUT | Max. úroveň: +19,8 dBu | Jmenovitá: +4 dBu (2x) | Impedance: 600 Ω (symetrický) |
| REPRODUKTORY | Čelní strana: 20 cm (8") reproduktor (4 Ω) a kompresní tweeter; boční strana: 16,5 cm (6,5") reproduktor (8 Ω) |
| VÝSTUP PRO ZAPOJENÍ SLUCHÁTEK | 140 mW do 16 Ω/kanál |
| NOŽNÍ PŘEPÍNAČ | Čtyřtlacitkový MGT-4 (přídavné vybavení, č. dílu 0994071000), použití s dodávaným překryvným magnetickým páskem s označením |
| ROZMĚRY | Šířka: 39,9 cm | Výška: 49,2 cm | Hloubka: 25,9 cm |
| HMOTNOST | 9,98 kg | | |
Technické údaje podléhají změnám bez oznámeni.
