| Typ produktu | Basový kombinovaný zesilovač |
| Značka | Fender |
| Model | Rumble 800 Combo |
| Výstupní výkon | 800 W max (s externím reproduktorem 4 Ω nebo 2,67 Ω); 400 W interně (8 Ω) |
| Napájení | 100-240 V~, 50/60 Hz, 1500 W max, 380 W typické |
| Rozměry (Š x V x H) | 48,26 x 60,2 x 35,56 cm |
| Hmotnost | 13,15 kg |
| Reproduktory | 2x 10" (25,4 cm) Eminence Neodymium 16 Ω, kompresní výškový reproduktor s přepínačem |
| Ekvalizér | Aktivní 4pásmový: Basy ±15 dB při 80 Hz, Střední nízké ±12 dB při 280 Hz, Střední vysoké ±12 dB při 1,2 kHz, Výšky ±15 dB při 10 kHz |
| Vstupy | 1 x Input (1 MΩ), 1 x Aux In (10 kΩ) |
| Výstupy | 1 x symetrický Line Out (600 Ω), 1 x stereo Phones (16 Ω min), 1 x External Speaker (Speakon/Jack), 1 x Effects Send/Return (symetrický) |
| Speciální funkce | Bright, Contour, Vintage (dynamická komprese), Overdrive s footswitchem, Delta-Comp limiter, Tepelná a zkratová ochrana, Ventilátor s proměnnou rychlostí |
| Dodávaný pedál | Ano, ekonomický model REF 0994049000 |
| Další kompatibilní pedály | Vintage REF 0994054000, LED REF 0994052000 |
| Certifikace | CE |
| Bezpečnost | Ochrana proti přehřátí a zkratu; automatické vypnutí při nadměrné teplotě |
| Údržba | Čistěte suchým a měkkým hadříkem; vyhněte se rozpouštědlům a abrazivům |
| Opravitelnost | Opravy provádí autorizovaný technik Fender |
Často kladené otázky - Rumble 800 Combo FENDER
Dotazy uživatelů ohledně Rumble 800 Combo FENDER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kytarové zesilovače ve formátu PDF zdarma! Najděte svůj návod Rumble 800 Combo - FENDER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Rumble 800 Combo značky FENDER.
NÁVOD K OBSLUZE Rumble 800 Combo FENDER
Děkujeme za nákup basového zesilovače Fender Rumble 800. Basové zesilovače Fender jsou díky reprodukci hutného, přirozeného a vyváženého tónu, který se skvěle prosadí ve vašem živém nebo studiovém mixu, legendou. Zesilovače Rumle jsou navrženy samotnými baskytaristy a my jsme velice pyšní na to, že můžeme tyto plnohodnotné zesilovače s jednoduchým ovládáním nabídnout všem profesionálním a ctižádostivým hudebníkům.
Řada Rumble splní vaše požadavky počínaje domácím zkoušením až po koncert s tisícovkami posluchačů. Basové zesilovače Rumble vás budou doprovázet na vaší hudební dráze kamkoli.
Svůj zesilovač Rumble 800 Combo si zaregistrujte online na adrese start.fender.com.

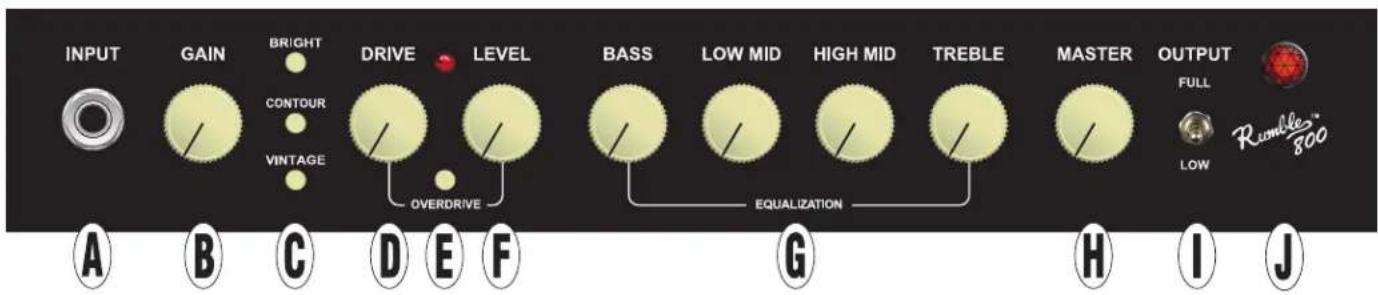

OVLÁDACÍ PANEL
A. INPUT: Vstup k připojení pasivní nebo aktivní basy. Pokud je její signál příliš silný a způsobuje nežádoucí zkreslení, stáhněte potenciometr GAIN.
B. POTENCIOMETR GAIN: Slouží k nastavení úrovně vstupního signálu (0dB až +20dB), optimalizuje úroveň signálu předzesilovače vzhledem k různým typům nástrojů. Pro začátek je vhodné nastavit potenciometr do středové polohy dvanáct hodin; nastavení GAIN také ovlivnuje úroveň zkreslení/komprese při aktivaci režimu VINTAGE anebo OVERDRIVE.
C. TLAČÍTKA BRIGHT, CONTOUR A VINTAGE: BRIGHT přidává zvýraznění a rozsvěcí horní kmitočty. CONTOUR potlačuje střední pásmo, a v kombinaci se zdůrazněním hloubek a výšek nabízí hutný a lahodný zvuk, vhodný pro slap a hru při nízké hlasitosti nebo v kombinaci s režimem OVERDRIVE (E). VINTAGE tvoří tmavší zvuk obohacený o harmonické a určitou přirozenou kompresi.
D. POTENCIOMETR DRIVE: Ovládá úroveň harmonicky bohatého zkreslení předzesilovače při aktivaci režimu OVERDRIVE (E).
E. TLAČÍTKO OVERDRIVE: Zapíná obvody a potenciometry režimu OVERDRIVE; aktivace je znázorněna indikátorem.
F. POTENCIOMETR LEVEL: Určuje hlasitost při aktivaci režimu OVERDRIVE. Slouží k vyvážení poměru hlasitostí mezi čistým a přebuzeným zvukem.
G. ČTYŘPÁSMOVÝ AKTIVNÍ EKVALIZÉR: Nastavení celkové barvy a kompenzace akustiky místnosti. Parametry naleznete v odstavci „Technické údaje“.
H. POTENCIOMETR MASTER: Ovládání celkové hlasitosti zesilovače. Ve vyšší poloze nastavení potenciometru MASTER nebo při agresivnějším stylu hry se uplatní upravený obvod Fender Delta-Comp™, který reaguje jako lampový limiter a do reproduktorů dodá vyšší kompresi, harmonické a sustain.
I. VÝSTUPNÝ PREPÍNAČ: Nastavte prepínač do polohy FULL pre normálny maximálny výkon (800 W alebo 400 W interný). Nastavením na LOW dosiahnete rovnaký tón pri znížených úrovniach výkonu/hlasitosti (200 W alebo 100 W interný).
J. INDIKÁTOR STAVU/NAPÁJENÍ: Po zapnutí napájení se rozsvítí červeně; při dosažení maximálního výstupního výkonu bliká v krátkých intervalech žlutě (normální pro nekomprimovanou baskytaru). Svítí trvale žlutě, pokud se zesilovače přepne do „ochranného režimu“ (viz odstavec Výkon a tepelná ochrana) a krátce během zapnutí a vypnutí.

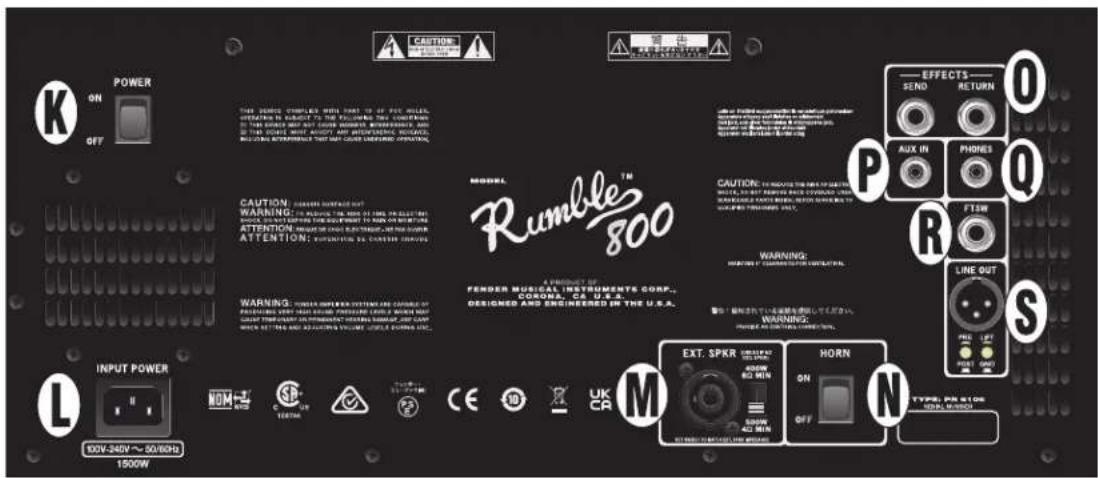

ZADNÍ PANEL
K. SÍTOVÝ VYPÍNAČ: Vypínač, slouží k zapnutí a vypnutí komba. Pří rychlém vypnutí a znovu zapnutí komba se může objevit krátká prodleva v délce přibližně 20-30 sekund.
L. NAPÁJECÍ ZÁSUVKA TYPU IEC: Slouží k připojení přiloženého sítového kabelu do zemněné elektrické zásuvky, jejíž napětí a sítová frekvence odpovídá hodnotám uvedeným na zadním panelu zesilovače.
M. VÝSTUP REPRODUKTORU /PŘEPÍNAČ IMPEDANCE : Tento výstup slouží pro zapojení externí reproduktorové skříně (minimální impedance 4 Ω nebo 8 Ω); kombinovaný jack pracuje s kabelem reproduktoru Speakon" nebo 1/4". Nastavte přepínač tak, aby odpovídál jmenovité impedanci externí reproduktorové skříně, stálý jmenovitý příkon externí reproduktorové skříně se musí rovnat nebo být vyšší než jmenovitý výkon uvedený pro zvolené nastavení přepínače. V případě, že není připojena žádná reproduktorová skřín, nastavte přepínač na 8Ω.
Koncový stupeň zesilovače Rumble 800 třídy „D“ pracuje v můstkovém režimu, což znamená, že napětí je přítomno na svorkách (+) i (–). Dejte pozor při připojování kabelu k reprosoustavě do výstupu pro externí reprosoustavu na zadním panelu—nikdy nedopustěte, aby špička(+) nebo objímka (–) příšla do kontaktu s kovovou částí zesilovače nebo jiným zemněným elektrickým zařízením (např. mixpult a jiné součásti ozvučení). Kabel k reprosoustavě zapojený do výstupu pro externí reprosoustavu musí být zapojen pouze do jiné reprosoustavy.
Chcete-li dálkově aktivovat režim OVERDRIVE, připojte k zesilovači nožní spínač. Lze použit tří typy nožních spínačů Fender (zobrazeny vpravo spolu s typovými čísly; Ekonomický model je součást dodávky zesilovače Rumble 800). Fungovat bude i jakýkoli jednotlačitkový nožní spínač s aretací. Chcete-li zakoupit některý nožní spínač z nabídky Fender, obratte se na místního prodejce zařízení Fender.
Během použití nožního spínače zůstává tlačitko OVERDRIVE na předním panelu funkční. Pamatujte sí, že normální pozice tlačitka na předním panelu (stisknout=ZAPNUTO, uvolnit=VYPNUTO) může být převrácená, závisí to na stavu nožního spínače. LED indikátor Overdrive na předním panelu bude vždy ukazovat správně, ale LED indikátor na nožním spínači (např. model 0994052000 vpravo) může zobrazovat stav nesprávně (tzn. LEDka po aktivací režimu OVERDRIVE zhasne), závisí to na tlačitku na předním panelu. Pokud použijete nožní spínač vybavený LED indikátorem, ponechte tlačitko OVERDRIVE na předním panelu ve vypnuté poloze, aby byla zaručena správná indikace na LED indikátoru na nožním spínači.
N. HORN SWITCH: Zapínání a vypínání vysokofrekvenční horny.
O. EFEKTOVÁ SMYČKA: Výstup SEND je určen k připojení vstupu externích efektových zařízení (delay, chorus apod.), výstup z efektových zařízení se připojuje do konektoru RETURN. Při zapojení efektového zařízení do efektové smyčky (místo připojení mezi basu a konektor INPUT) se sníží úroveň šumu a zuvuková degradace způsobená efektovými pedály. Při konfiguraci s více zesilovači zapojte výstup primárního zesilovač SEND do vstupu vedlejšího zesilovače RETURN. Nástroj je zapojen do primárního zesilovače; ovládací prvky upravují zvuk pro oba systémy (ovládací prvky vedlejšího zesilovače jsou vyřazeny). Potenciometry MASTER na obou zesilovačích použijte k nezávislému ovládaní hlasitosti každého zesilovače.
P. VSTUP AUX IN: Slouží k připojení externího audiopřehrávače. Hlasitost a barvu zvuku lze upravit přímo na zdroji signálu (její potenciometr MASTER nemá na hlasitost externího zdroje vliv). Pamatujte si, že nežádoucí brum může vzniknout při používání zemněných audiozařízení (např. laptop s připojeným napájecím zdrojem).
Q. KONEKTOR PHONES: Je určen k zapojení stereofonních sluchátek (minimální impedance 16 ohmů). Výstup pro reprosoustavu bude automaticky umlčen.
R. NOŽNÍ SPÍNAČ: Umožňuje dálkové přepínání režimu OVERDRIVE. Podrobnosti vyhledejte v odstavci „Nožní spínače“.
S. VÝSTUP LINE OUT/GROUND LIFT: Symetrický výstup určený k připojení externích zařízení (např. PA systémy a záznamové mixážní pulty). Tlačitko GND LIFT slouží k potlačení brumu nebo bzučení, které mohlo být způsobeno připojením nesprávně zemněného zařízení. Pro přímý neupravený signál vyberte polohu PRE; pro plně upravený signál (kromě polohy MASTER) vyberte polohu POST. Připojení reprosoustavy není nutné při tichém záznamu.
NOŽNÍ SPÍNAČE
EKONOMICKÝ NOŽNÍ SPÍNAČ (součást dodávky, PN 0994049000): Základní černý jednotlačítkový nožní spínač (zapnout/vypnout).
NOŽNÍ SPÍNAČ STYLU VINTAGE (volitelná položka, PN 0994054000): Jednotlačítkový nožní spínač (zapnout/vypnout) v chromovaném provedení.
NOŽNÍ SPÍNAČ S LED INDIKÁTOREM (volitelná položka, PN 0994052000): Jednotlačítkový nožní spínač (zapnout/vypnout) s LED indikátorem v moderním provedení. POZNÁMKA: Kvůli správné činnosti LED indikátoru nožního spínače je nutno efekt Overdrive před připojením tohoto nožního spínače vypnout.
VÝKON A TEPELNÁ OCHRANA
Zesilovač Rumble 800 je osazen koncovým stupněm třídy D s termální ochranou a ochranou proti zkratu. V případě zkratu se zesilovač dočasně umlčí (z reprosoustav se nebude ozývat žádný zvuk; indikátor napájení se trvale rozsvítí žlutě) a normální činnost se obnoví po odstranění závady (indikátor napájení se opět rozsvítí červeně).
Kvůli vyšší ochraně před přehřátím je zesilovač Rumble 800 osazen ventilátorem s proměnnými otáčkami, který se spustí při nízké rychlosti a jeho otáčky se zvýší při nárůstu teploty během hraní.
Mezi ventilačními otvory zesilovače a ostatními předměty ponechte nejméně 15 cm volného místa. Pokud jsou ventilační otvory zesilovače zablokovány nebo se zesilovač používá v extrémně
horkém prostředí, může dojít k jeho přehřátí a aktivaci tepelné ochrany, což způsobí dočasné umlčení reprosoustavy (indikátor napájení se trvale rozsvítí žlutě). Normální operace se automaticky obnoví po poklesu teploty na běžnou provozní hodnotu (indikátor napájení se rozsvítí červeně).
V nejnáročnějších provozních podmínkách se může zesilovač přehřát natolik, že může nastat výpadek napájení, což znamená, že se z reprosoustav nebude ozývat žádný zvuk. V tomto nepravděpodobném případě se normální činnost automaticky obnoví po poklesu teploty na běžnou provozní hodnotu.

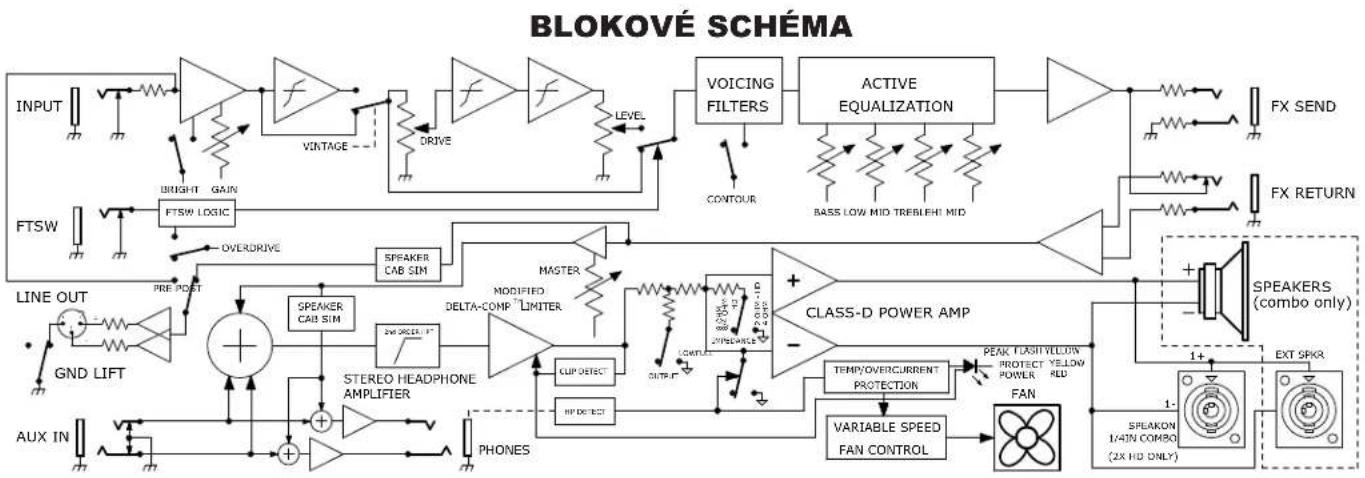

V případě dotazů a problémů kontaktujte odborného
poradce firmy Fender na telefonu:
1-800-856-9801 (v USA bez poplatku)
1-480-596-7195 (mezinárodní volání)
TECHNICKÉ PARAMETRY
CE
| TYP | PR 6106 | ||
| POŽADAVKY NA NAPÁJENÍ | 1,500W (max.) | 380W (typicky) | |
| KONCOVÝ STUPEŇ - VÝSTUPNÍ VÝKON | 400 wattů do 8Ω (internal) | 800 wattů do 4 W/2,67 W (s 8 W/4 W rozšířující reproduktorovou skřiní) | |
| VSTUPNÍ IMPEDANCE | 1MΩ (vstup) | 10kΩ (vstup AUX) | |
| VSTUPNÍ CITLIVOST | 25mVRMS (vstup) | 600mVRMS (vstup AUX, buzeny oba kanály) (při plném výkonu při 100Hz, s nastavením Gain/Master na „10“ a korekcemi EQ na „0“) | |
| KMITOČTOVÉ KOREKCE | Hloubky: ±15dB @ 80Hz | Nižší středy: ±12dB @ 280HzVyšší středy: ±12dB @ 1,2kHzVýšky: ±15dB @ 10kHz (průběh typu „shelving“) | |
| TVAROVACÍ FILTR SHAPE | Výšky: +13dB @ 10kHz | Tvarovací korekce: +1dB @ 80Hz,-13dB @ 670Hz,+2dB @ 8kHzVintage : Dynamická komprese (-9dB max.) s dolní propustí (-6dB/okt) @ 400Hz | |
| REPRODUKTORY | Dva reproduktory 10 palců (25,4 cm), Eminence *, Neodymium 16Ω, kompresní vysokotónový reproduktor s přepínačem zapnuto/vypnuto | ||
| EFEKTOVÁ SMYČKA EFFECTS LOOP | Jmenovitá úroveň: -10dB | Výstup: 1kΩ (symetricky)Návrat: 22kΩ (symetricky) | |
| LINKOVÝ VÝSTUP | Max. úroveň: +7dBU | Impedance: 600Ω (symetricky) | |
| VÝSTUP PRO SLUCHÁTKA | 140mW/kanál do 16Ω (minimální doporučená impedance) | ||
| NOŽNÍ SPÍNAČE | Ekonomický nožní spínač (součást dodávky, PN 0994049000) | Nožní spínač stylu Vintage (volitelná položka, PN 0994054000) | Nožní spínač s LED indikátorem (volitelná položka, PN 0994052000) |
| ROZMĚRY A HMOTNOST | Šířka: 48,26 cm | Výška: 60,2 cm | Hloubka: 35,56 cmHmotnost: 13,15 kg |
Technické údaje se mohou změnit bez předchožího upozornění.
RUMBLE™ 800 COMBO
L. ZÁSUVKA PRE NAPÁJACÍ KÁBEL IEC: Pripojte dodaný napájací kábel do uzemnenej zásuvky so striedavým napátím podľa menovitého napätia a frekvencie spresnených na zadnom paneli vášho zosilňovača.
600mVrms (aux In, oba kanály skreslené) (pre plný výkon pri 100Hz, s nastavením Gain/Master na „10“ a nastavení ekvalizéra na “0”)
nízke stredy: ± 12 dB @ 280 Hz vysoké stredy: ± 12 dB @ 1,2 kHz
výšky: ± 15 dB @ 10 kHz (typ "rezania")
Contour: + 1dB @ 80 Hz, - 13 dB @ 670 Hz, + 2dB @ 8 kHz Vintage: Dynamická kompressia (-9dB max) s dolným priepustom (-6 dB / oct) @ 400 Hz
Výška: 23.7" (60,2 cm)
Return: 22 kΩ (vyvážený)
Nožný prepínač Vintage (volitelný, PN 0994054000) Nožný prepínač s LED diódou (volitelný, PN 0994052000)
Híbka: 14" (35,56 cm)
Hmotnost: 29 lbs. (13,15 kg)
