| Typ produktu | Basový kombo |
| Značka | Fender |
| Model | Rumble 800 Combo |
| Výstupný výkon | max. 800 W (s externým reproduktorom 4 Ω alebo 2,67 Ω); interných 400 W (8 Ω) |
| Napájanie | 100-240 V~, 50/60 Hz, max. 1500 W, typicky 380 W |
| Rozmery (D x V x H) | 48,26 x 60,2 x 35,56 cm |
| Hmotnosť | 13,15 kg |
| Reproduktory | 2x 10" (25,4 cm) Eminence neodýmové 16 Ω, kompresný výškový reproduktor s vypínačom |
| Ekvalizácia | Aktívny 4-pásmový: Bass ±15 dB pri 80 Hz, Low Mid ±12 dB pri 280 Hz, High Mid ±12 dB pri 1,2 kHz, Treble ±15 dB pri 10 kHz |
| Vstupy | 1 x vstup (1 MΩ), 1 x Aux vstup (10 kΩ) |
| Výstupy | 1 x symetrický Line Out (600 Ω), 1 x stereo Phones (min. 16 Ω), 1 x externý reproduktor (Speakon/Jack), 1 x Effects Send/Return (symetrický) |
| Špeciálne funkcie | Bright, Contour, Vintage (dynamická kompresia), Overdrive s footswitchom, Delta-Comp limiter, tepelná a skratová ochrana, ventilátor s premenlivou rýchlosťou |
| Dodávaný footswitch | Áno, ekonomický model REF 0994049000 |
| Iné kompatibilné footswitche | Vintage REF 0994054000, LED REF 0994052000 |
| Certifikácie | CE |
| Bezpečnosť | Ochrana proti prehriatiu a skratu; automatické vypnutie pri nadmernej teplote |
| Údržba | Čistiť suchou mäkkou handričkou; vyhýbať sa rozpúšťadlám a abrazívam |
| Opraviteľnosť | Opravy autorizovaným technikom Fender |
Často kladené otázky - Rumble 800 Combo FENDER
Otázky používateľov k Rumble 800 Combo FENDER
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Gitárový zosilňovač vo formáte PDF zadarmo! Nájdite svoj návod Rumble 800 Combo - FENDER a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. Rumble 800 Combo značky FENDER.
NÁVOD NA OBSLUHU Rumble 800 Combo FENDER
Vdaka za kúpu basového zosilňovača Fender Rumble 800. Basové zosilňovače Fender sú legendárne pre tučný, prirodzený a vyvážený tón, ktorý pevne sedí v živom alebo štúdivom mixe. Zosilňovače radu Rumble sú navrhnuté basgitaristami pre basgitaristov a s veľkou hrdosťou dávame profesionálnym a začínajúcim hudobníkom kdekolvek na svete do rúk l'ahko ovládatelné zosilňovače v najvyššej kvalite a s mnohými funkciami.
Produktový rad Rumble vás prevedie od domáceho cvičenia až po koncert s tisíckou návštevníkov, a dokonca aj d'alej. Nech vás hudobná cesta zavedie kamkol'vek, basové zosilňovače Rumble vám pomôžu dostať sa do ciela.
Zaregistrujte svoju Rumble 800 Combo online na stránke start.fender.com.

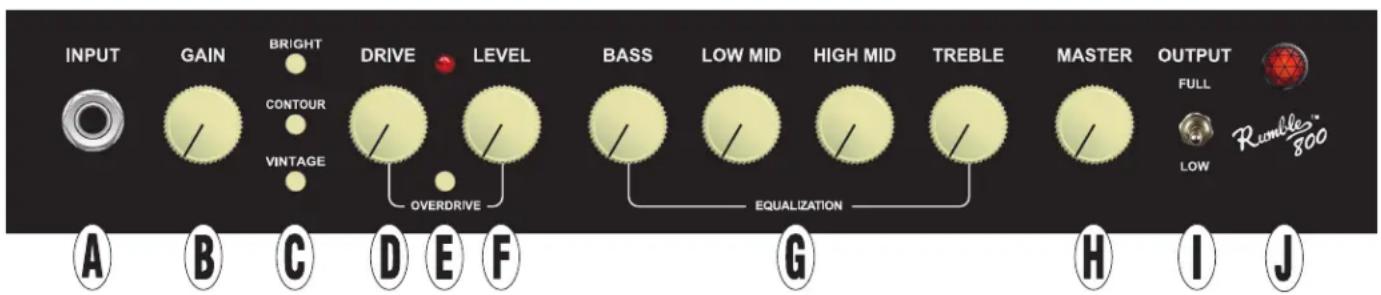

OVLÁDACÍ PANEL
A. INPUT: Pripojte sem pasívnu alebo aktívnu basgitaru. V prípade, že má basgitara príliš silný signál a spôsobuje nechcené skreslenie, znížte úroveň nastavenia GAIN.
B. GAIN: Upravuje úroveň vstupného signálu (0dB až + 20dB) a slúži na optimalizáciu úrovne predzosilňovačového signálu na prispôsobenie sa rôznym basgitarám. Odporúčame začat' nastavením na dvanást' hodín. Nastavenie GAIN takisto ovplyvňuje úroveň skreslenia/kompresie v prípade výberu nastavenia VINTAGE a/alebo OVERDRIVE.
C. NASTAVENIA BRIGHT, CONTOUR A VINTAGE: Nastavenie BRIGHT pridáva presence a iskru vo vyšších frekvenciách. Nastavenie CONTOUR slúži na orezanie stredných frekvencií spolu so zosilnením nízkych a vysokých frekvencií, čo dodáva tučný príjemný tón, užitočný na slap a hranie pri nízkej hlasitosti alebo v kombinácií s nastavením OVERDRIVE (E). Možnosť VINTAGE vytvára temný tón bohatý na harmonické tóny a určitú prirodzenú kompresiu.
D. DRIVE: Upravuje množstvo harmonicky bohatého predzosilňovačového skreslenia v prípade zapnutia možnosti OVERDRIVE (E).
E. OVERDRIVE: Spínačom sa zapína obvod a ovládanie OVERDRIVE, počas zapnutia sa rozsvieti.
F. LEVEL: Upravuje hlasitost možnosti OVERDRIVE v prípade zapnutia tejto možnosti. Slúži na vyváženie úrovní hlasitosti medzi čistými a skreslenými tónmi.
G. ŠTVORPÁSMOVÝ AKTÍVNY EKVALIZÉR: Upravuje celkový tón a kompenzuje akustiku miestnosti. Pre konkrétne parametre pozri časť „Špecifikácie“.
H. MASTER: Upravuje celkovú hlasitost zosilňovača. V prípade nastavenia vyššej úrovne nastavenia MASTER alebo pri agresívnejšej hre poskytuje upravený obvod obmedzovača Fender Delta-Comp™ reakciu podobnú elektrónkovému zosilňovaču smerom do reproduktorov, s väčšou kompresiou, harmonickými tónmi a sustainom.
I. VÝSTUPNÝ PREPÍNAČ: Nastavte prepínač do polohy FULL pre normálny maximálny výkon (800 W alebo 400 W interný). Nastavením na LOW dosiahnete rovnaký tón pri znížených úrovniach výkonu/hlasitosti (200 W alebo 100 W interný).
J. INDIKÁTOR NAPÁJANIA/STAVU: V prípade zapnutia sa rozsvieti načerveno, v prípade dosiahnutia maximálneho výkonu na krátko bliká naoranžovo (normálne pre neskomprimovanú basgitaru). Rozsvieti sa naoranžovo, keď je zosilňovač v „ochrannom režime” (pozri časť Tepelný výkon a ochrana) a nakrátko počas zapnutia/vypnutia.

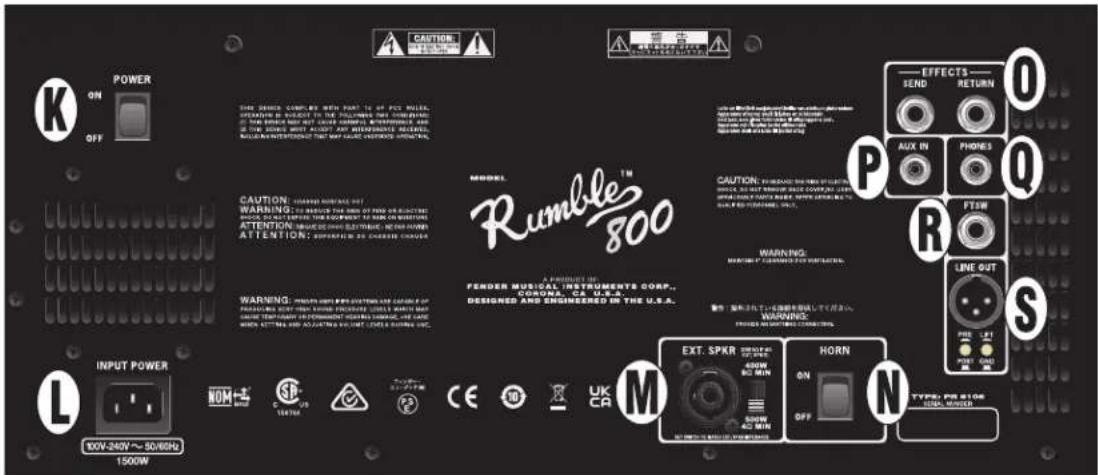

ZADNÝ PANEL
K. SIETOVÝ VYPÍNAČ: Vypínač – slúži na zapnutie a vypnutie komba. Pri rýchdom vypnutí a opátovnom zapnutí komba sa môže objaviť krátka pauza v dlžke približne 20 – 30 sekúnd.
M. VÝSTUPY REPRODUKTOROV/PREPÍNAČ IMPEDANCIE : Tento výstup slúži na zapojenie externej reproduktorovej skrine (minimálna impedancia 4 Ω alebo 8 Ω); kombinovaný jack pracuje s káblom reproduktora Speakon® alebo 1/4". Nastavte prepínač tak, aby zodpovedal menovitej impedancii externej reproduktorovej skrine, stály menovitý príkon externej reproduktorovej skrine sa musí rovnat' alebo byť vyšší než menovitý výkon uvedený pre zvolené nastavenie prepínača. V prípade, že nie je prípojená žiadna reproduktorová skriňa, nastavte prepínač na 8 Ω.
Vysokovýkonný zosilňovač Rumble 800 triedy „D” funguje v režime mostíka, čo znamená, že napätie je prítomné na oboch póloch (+) a (-). Opatrne pripájajte kábel reproduktora k externému reproboxu na zadnom paneli —nikdy nedovolťe, aby sa špička (+) alebo priechodka (-) reproduktorového káblu (pozri obrázok nižšie) dotkla kovovej konštrukcie zosilňovača alebo akéhokolvek iného uzemneného elektrického zariadenia (napr. mixážneho pultu alebo iných zariadení na zosilnenie zvuku). Kábel zapojený do výstupu zosilňovača na externý reproduktor by mal byť pripojený len k inému reproboxu.
Ak chcete dialkovo ovládať nastavenie OVERDRIVE, pripojte k zosilňovaču nožný prepínač. Kompatibilné sú tri nožné prepínače značky Fender (znázornené vpravo s číslom dielu, model Economy je súčastou dodania Rumble 800) alebo akýkolvek generický jednotlačidlový nožný prepínač. Obrátte sa na miestneho predajcu značky Fender, pokial chcete nožný prepínač značky Fender podľa vlastnej volby.
V prípade použitia nožného prepínača ostane možnosť ovládať OVERDRIVE prostredníctvom predného panelu zachovalá. Dbajte na to, že bežná poloha prepínača na prednom paneli (dnu = ON, von = OFF) môže byť podľa nastavenia nožného prepínača obrátená. Dióda LED volby Overdrive na prednom paneli bude vždy svietit správne, svetlo indikátora na nožnom prepínači s LED diódou (napríklad model 0994052000 vpravo) môže svietit nesprávne (t.j., že LED dióda bude vypnutá, keď bude možnosť OVERDRIVE zapnutá) v závislosti od prepnutia na prednom paneli. V prípade použitia nožného prepínača s LED diódou ponechajte spínač OVERDRIVE na prednom paneli v polohe OUT, aby ste zabezpečili správne zobrazenie stavu na nožnom prepínači s LED diódou.
N. HORN: Zapínanie a vypínanie vysokofrekvenčnej horny.
O. EFEKTOVÁ SLUČKA: Prepojte výstup SEND so vstupom efektov (delay, chorus atd.) a výstup efektov prepojte so vstupom RETURN. Umiestnením efektov do EFEKTOVEJ SLUČKY (namiesto umiestnenia medzi basgitaru a vstup INPUT) znížite množstvo hluku a degradácie tónu spôsobenú efektmi. V prípade konfigurácie s viacerými zosilňovačmi prepojte výstup SEND primárneho zosilňovača so vstupom RETURN na sekundárnom zosilňovači. Nástroj pripojte do primárneho zosilňovača. Ovládanie predozilňovača bude upravovať tón oboch zosilňovačov (ovládanie predzosilňovača na druhom zosilňovači je obídené). Pomocou ovládania hlasitosti MASTER na oboch zariadeniach nastavíte individuálnu hlasitost každého zosilňovača.
P. AUX IN: Pripojte sem externý audioprehrávač. Hlasitost'tón prídavného signálu upravte v danom zariadení (hlasitost'zosilňovača MASTER nemá vplyv na hlasitost'externého zdroja). Používanie uzemneného zvukového zariadenia (napríklad prenosný počítač zapojený do siete) môže mať za následok nechcený hluk/brum.
Q. HEADPHONES: Pripojte sem stereoslúchadlá (minimálna impedancia 16 ohmov). Výstup na reproduktor sa automaticky stlmí.
R. NOŽNÝ PREPÍNAČ: Slúži na vzdialené ovládanie možnosti OVERDRIVE. Ďalšie podrobnosti sa nachádzajú v časti „Nožné prepínače“.
S. LINE OUT/GROUND LIFT: Vyvážený výstup slúži na pripojenie externých zariadení, ako sú PA systémy alebo nahrávacie konzoly. Stlačením tlačidla GND LIFT do polohy IN môžete zabrániť brumu alebo šumu pochádzajúceho zo zapojenia k zariadeniu, ktoré nie je poriadne uzemnené. Nastavenie PRE slúži na priamy neupravený signál, nastavenie POST slúži na plne upravený signál (okrem nastavenia MASTER). V prípade tichého nahrávania nie je potrebné pripojiť reprobox.
NOŽNÉ PREPÍNAČE
NOŽNÝ PREPÍNAČ ECONOMY (súčasť balenia, PN 0994049000): Základný čierny jednotlačidlový nožný prepínač zap./vyp.
NOŽNÝ PREPÍNAČ VINTAGE (voliteľný, PN 0994054000): Chrómový jednotlačidlový nožný prepínač zap./vyp.
NOŽNÝ PREPÍNAČ S LED DIÓDOU (volitelný, PN 0994052000): Moderný jednotlačidlový nožný prepinač zap./vyp. s LED indikáciou. POZNÁMKA: Pre správnu prevádzku nožného prepínača s LED diódou musí byt možnosť Overdrive pred pripojením tohto nožného prepínača vypnutá.
TEPELNÝ VÝKON A OCHRANA
Rumble 800 Combo využíva koncový zosilňovač triedy D s tepelnou ochranou a ochranou pred skratom. V prípade skratu sa zosilňovač dočasne stlmí (z reproduktorov nejde zvuk, indikátor napätia svieti naoranžovo) a po odstránení chyby môžete pokračovať v bežnom používaní(indikátor napätia svieti načerveno).
Rumble 800 Combo je pre prípad zvýšeného tepelného výkonu vybavená ventilátorom s premenlivou rýchlostou, ktorý beží pri pomalej rýchlosti a ktorý sa zrýchluje v prípade zvýšenia teploty zosilňovača počas hrania.
Medzi vetracím otvorom zosilňovača a inými objektmi nechajte odstup aspoň 15 cm. V prípade upchatia vetracích otvorov zosilňovača alebo v prípade použitia zosilňovača v extrémne
horúcom prostredí sa môže zosilňovač prehriat' a spustit' tepelnú ochranu, na základe ktorej sa reproduktor stlmí (indikátor napájania svieti naoranžovo). Bežné používanie bude automaticky pokračovať, ked'teplota klesne na prevádzkovú úroveň (indikátor napätia svieti načerveno).
V prípade najtažších prevádzkových podmienok sa zosilňovač môže prehriat' až do bodu, ked' sa napájanie preruší a z reproduktorov nepôjde žiadny zvuk. V tomto málo pravdepodobnom prípade bude bežná prevádzka pokračovať, ked' teplota klesne na prevádzkovú úroveň.

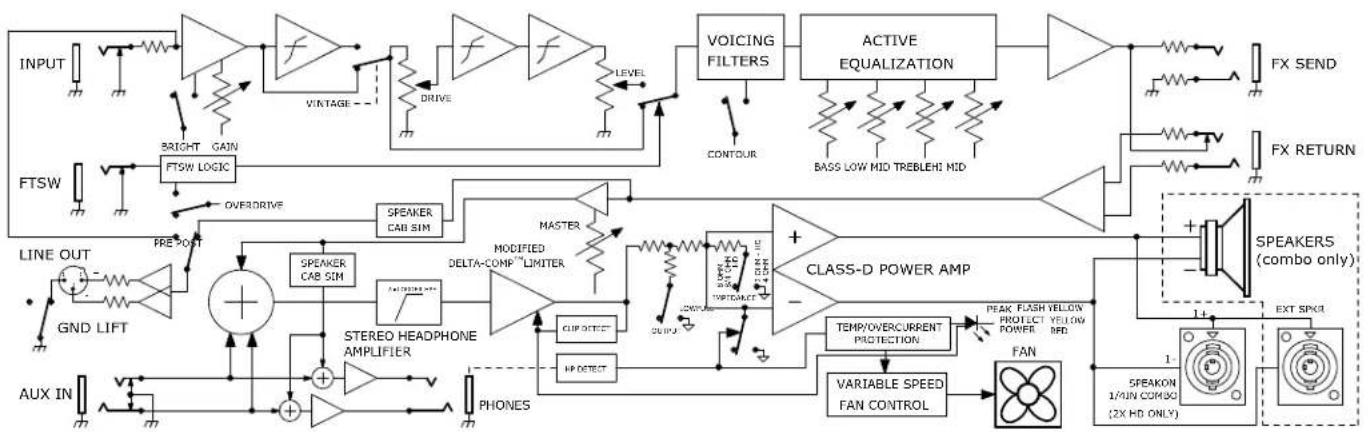

BLOKOVÁ SCHÉMA
V prípade otázok alebo problémov kontaktujte špecialistu spoločnosti Fender na telefónnom čísle: 1-800-856-9801 (U.S. bez poplatku) 1-480-596-7195 (medzinárodne)
ŠPECIFIKÁCIE
CE
DRUH
POŽIADAVKY NA VÝKON
VÝSTUP VÝKONOVÉHO
ZOSILNOVAČA
IMPEDANICE VSTUPU
CITLIVOST VSTUPU
OVLÁDANIE TÓNU
SHAPE FILTER
REPRODUKTORY
EFKTOVÄ SLUČKA
LINE OUT
VÝSTUP NA SLÚCHADLÁ
NOŽNÉ PREPÍNAČE
ROZMERY A HMOTNOST
PR 6106
1 500 wattov (max)
400 wattov do 8Ω
1 MΩ (vstup)
25mVrms (vstup)
800 wattov do 4Ω/2.67Ω (s 8Ω/4Ω rozširujúcou reproducktorovou skriňou)
10 kΩ (aux In)
Dva reproduktory 10 palcov (25,4 cm), Eminence *, Neodymium 16Ω, kompresný vysokotónový reproduktor s prepínačom zapnuté/vypnuté
Menovitá úroveň: -10 dB
Max. úroveň: +7 dBU
140 mW/kanál do 16Ω (minimálna odporúčaná impedancia)
Nožný prepínač Economy (súčasť balenia, PN 0994049000)
Širka: 19" (48,26 cm)
Špecifikácie výrobku podliehajú zmene bez oznámenia.
