Produkttyp	Bass Combo-Verstärker
Marke	Fender
Modell	Rumble 800 Combo
Ausgangsleistung	800 W max (mit externem Lautsprecher 4 Ω oder 2,67 Ω); 400 W intern (8 Ω)
Stromversorgung	100-240 V~, 50/60 Hz, 1500 W max, 380 W typisch
Abmessungen (B x H x T)	48,26 x 60,2 x 35,56 cm
Gewicht	13,15 kg
Lautsprecher	2x 10" (25,4 cm) Eminence Neodymium 16 Ω, Hochtöner mit Kompressionskammer und Schalter
Entzerrung	Aktive 4-Band-Entzerrung: Bass ±15 dB bei 80 Hz, Low Mid ±12 dB bei 280 Hz, High Mid ±12 dB bei 1,2 kHz, Treble ±15 dB bei 10 kHz
Eingänge	1 x Input (1 MΩ), 1 x Aux In (10 kΩ)
Ausgänge	1 x Line Out symmetrisch (600 Ω), 1 x Stereokopfhörer (16 Ω min), 1 x External Speaker (Speakon/Klinke), 1 x Effects Send/Return (symmetrisch)
Sonderfunktionen	Bright, Contour, Vintage (Dynamikkompression), Overdrive mit Fußschalter, Delta-Comp Limiter, Überhitzungs- und Kurzschlussschutz, Lüfter mit variabler Geschwindigkeit
Mitgelieferter Fußschalter	Ja, Economy-Modell REF 0994049000
Andere kompatible Fußschalter	Vintage REF 0994054000, LED REF 0994052000
Zulassungen	CE
Sicherheit	Überhitzungs- und Kurzschlussschutz; automatische Abschaltung bei Überhitzung
Wartung	Mit einem trockenen, weichen Tuch reinigen; Lösungs- und Scheuermittel vermeiden
Reparierbarkeit	Reparaturen durch autorisierten Fender-Techniker

Häufig gestellte Fragen - Rumble 800 Combo FENDER

Wie schließe ich meinen Bass an und stelle den Gain ein?

Schließen Sie Ihren aktiven oder passiven Bass an den INPUT-Eingang an. Stellen Sie den GAIN auf Mittelstellung und passen Sie ihn dann entsprechend der Ausgangsleistung Ihres Basses an, um Übersteuerung zu vermeiden. Wenn das Signal zu stark ist, reduzieren Sie den Gain.

Wie aktiviere ich den Overdrive?

Drücken Sie den Schalter OVERDRIVE (E), um die Schaltung zu aktivieren. Die Anzeige leuchtet auf. Verwenden Sie die Regler DRIVE (D) für die Verzerrung und LEVEL (F), um die Lautstärke mit dem Cleansound auszugleichen.

Wozu dient der Contour-Regler?

Die CONTOUR-Funktion senkt die Mitten und hebt die Bässe und Höhen an, um einen durchsetzungsfähigeren Klang zu erzielen, ideal für Slap oder bei geringer Lautstärke. Sie kann mit dem Overdrive kombiniert werden.

Kann ich einen Fußschalter zur Steuerung des Overdrive verwenden?

Ja, schließen Sie einen kompatiblen Fender-Fußschalter (mitgeliefertes Economy-Modell, Vintage oder LED) an die FTSW-Buchse (R) auf der Rückseite an. Der OVERDRIVE-Schalter auf der Vorderseite bleibt funktionsfähig. Stellen Sie sicher, dass der Overdrive deaktiviert ist, wenn Sie das LED-Modell verwenden.

Wie schließe ich einen externen Lautsprecher an?

Verwenden Sie den Ausgang EXT. SPKR (M) mit einem Speakon- oder 1/4"-Klinkenkabel für Lautsprecher. Stellen Sie den Impedanzschalter je nach Lautsprecher auf 4 Ω oder 8 Ω. Lassen Sie die Leiter niemals mit dem Gehäuse in Kontakt kommen.

Kann ich einen Kopfhörer verwenden?

Ja, schließen Sie einen Stereokopfhörer (Mindestimpedanz 16 Ω) an die PHONES-Buchse (Q) an. Der interne Lautsprecher wird automatisch stummgeschaltet.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie das Netzkabel und die Steckdose. Stellen Sie sicher, dass der POWER-Schalter (K) auf ON steht. Wenn die Anzeige aus bleibt, wenden Sie sich an einen Fender-Techniker. Bei schnellen Ein-/Ausschaltzyklen kann eine Verzögerung von 20-30 Sekunden auftreten.

Wie verwende ich den Effektweg?

Verbinden Sie den Ausgang SEND (O) mit dem Eingang Ihrer Effekte und den Ausgang der Effekte mit dem Eingang RETURN. Dies reduziert Rauschen. Für eine Multi-Amp-Konfiguration verbinden Sie SEND des ersten mit RETURN des zweiten.

Was bedeutet die orangefarbene Leuchte auf der Vorderseite?

Die POWER/STATUS-Anzeige (J) leuchtet orange im Schutzmodus (Überhitzung oder Kurzschluss) oder kurz beim Ein- und Ausschalten. Im Normalbetrieb weisen schnelle orangefarbene Blitze auf harmlose Pegelspitzen hin; rot bedeutet Einschaltzustand.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes, weiches Tuch zum Entstauben. Verwenden Sie keine Lösungsmittel, Alkohole oder Scheuermittel. Stellen Sie sicher, dass der Verstärker vor der Reinigung vom Netz getrennt ist.

BEDIENUNGSANLEITUNG Rumble 800 Combo FENDER

Herzlichen Dank für den Kauf eines Fender Rumble 800 Bassverstärkers. Fender Bass-Amps liefern dichte, natürliche und ausgewogene Sounds, die sich in jeder Live- oder Studiomischung fett durchsetzen. Rumble-Verstärker werden von und für Bassisten entwickelt und wir geben diese voll ausgestatteten, einfach bedien baren und hochwertigen Amps nicht ohne Stolz in die Hände von Amateur- und Profimusikern.

Die Rumble-Familie kann Sie auf dem ganzen Weg von der heimischen Probe bis zum 1000-sitzigen Konzertsaal und darüber hinaus begleiten. Wohin Sie Ihr musikalischer Weg auch führt, mit den Rumble Bass-Amps kommen Sie schneller ans Ziel!

Registrieren Sie Ihr Rumble 800 Combo unter start.fender.com.

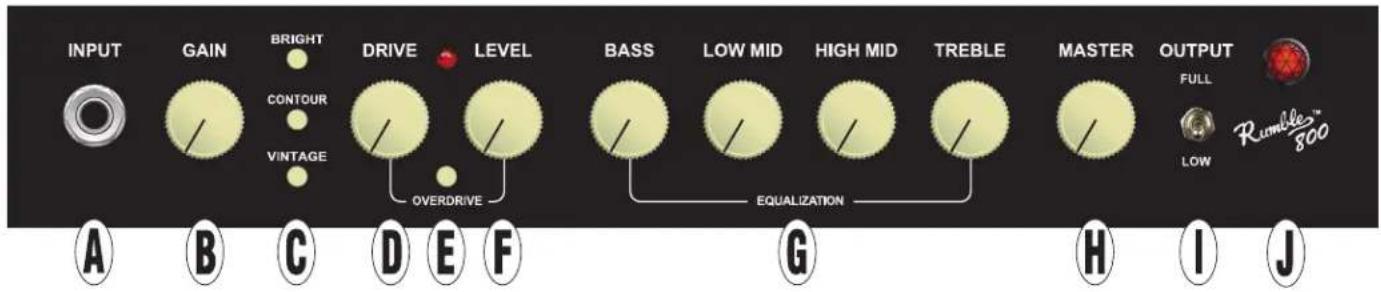

BEDIENFELD

A. INPUT: Hier schließen Sie Ihren passiven oder aktiven Bass an. Wenn das Basssignal zu stark ist und unerwünschte Verzerrungen verursacht, drehen Sie den GAIN-Regler zurück.
B. GAIN: Regelt den Pegel des eingehenden Bassignals (0dB bis +20dB) und optimiert den Signalpegel des Vorverstärkers für verschiedene Basstypen. Die 12 Uhr-Reglerstellung ist ein guter Ausgangspunkt. GAIN wirkt auch auf den Pegel von Distortion/Compression, wenn VINTAGE und/oder OVERDRIVE gewählt sind.
C. BRIGHT, CONTOUR UND VINTAGE: BRIGHT verleiht den höheren Frequenzen mehr Präsenz und schimmernden Glanz. Die Bedämpfung der Mitten bei gleichzeitiger Verstärkung der Bässe und Höhen durch CONTOUR klingt angenehm fett und eignet sich besonders für Slapping, leises Üben oder die Kombination mit OVERDRIVE (E). VINTAGE erzeugt einen dunkleren Klang mit vielen Obertönen und natürlicher Kompression.
D. DRIVE: Bei aktiviertem OVERDRIVE (E) steuert DRIVE die Stärke der obertonreichen Vorverstärker-Verzerrung.
E. OVERDRIVE: Ein Druck auf diese Taste aktiviert die OVERDRIVE-Schaltung und deren Regler. Die aktivierte Taste leuchtet.

F. LEVEL: Bei aktiviertem OVERDRIVE steuert LEVEL die OVERDRIVE-Lautstärke. Mit diesem Regler können Sie die gewünschte Balance zwischen sauberen und übersteuerten Klängen herstellen.
G. AKTIVER 4-BAND-EQ: Regelt den Gesamtklang und kompensiert Mängel der Raumakustik. Details unter „Technische Daten“.
H. MASTER: Regelt die Gesamtlautstärke des Amps. Bei höheren MASTER-Einstellungen oder aggressiverem Spielstil erzeugt der modifizierte Fender Delta-Comp™ Limiter eine eher röhrenähnliche Ansprache mit mehr Kompression, Obertönen und Sustain.
I. OUTPUT-SCHALTER: Stelle den Schalter auf FULL für normale maximale Leistung (800W oder 400W intern). Stelle den Schalter auf LOW, um denselben Ton bei reduzierter Leistung/Lautstärke zu erhalten (200W oder 100W intern).
J. NETZ/STATUS-ANZEIGE: Leuchtet bei eingeschaltetem Verstärker rot. Blinkt gelb, wenn kurzzeitig die maximale Ausgangsleistung erzeugt wird (normal bei unkomprimierten E-Bässen). Leuchtet gelb, wenn der Amp in den „Schutzmodus“ geschaltet wurde (siehe „Erwärmung und Schutzmaßnahmen“) und kurzzeitig beim Ein/Ausschalten.

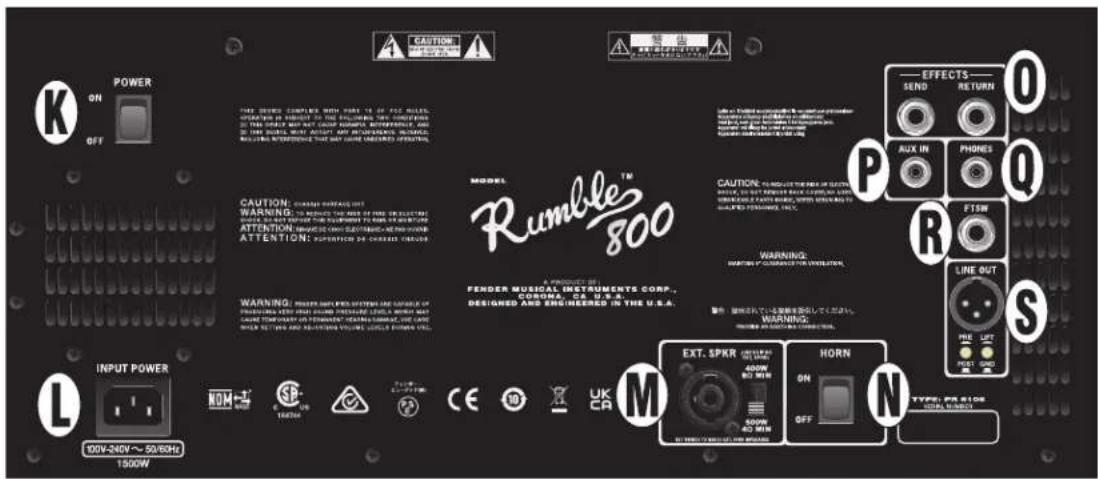

RÜCKSEITE

K. NETZSCHALTER: Hauptschalter, dient zum Ein- und Ausschalten des Combos. Wenn der Combo schnell aus- und wieder eingeschaltet wird, kann es zu einer kurzen Verzögerung von 20-30 Sekunden kommen.
L. IEC-NETZKABELEINGANG: Verbinden Sie das beiliegende Netzkabel mit einer geerdeten Netzsteckdose, die den auf der Amp-Rückseite vermerkten Spannungs- und Frequenznennwerten entspricht.
M. EXTERNAL LAUTSPRECHERAUSGANG UND IMPEDANZWANDLER : Dieser Ausgang dient zum Anschluss einer externen Lautsprecherbox (Minimalimpedanz 4Ω oder 8Ω; kombinierter Jack funktioniert mit einem Speakon° oder 1/4" Kabel. Stellen Sie den Wandler auf die Nennimpedanz der externen Lautsprecherbox ein, die kon- stante Nennleistung der externen Lautsprecherbox muss der für die gewählte Wandlereinstellung angegebenen Nenn- leistung entsprechen oder diese überschreiten. Wenn kein Lautsprecher angeschlossen ist, stellen Sie den Schalter auf 8.

Der Class „D“ Hochleistungsverstärker des Rumble 800 Combo wird im gebrückten Modus betrieben, wobei Spannung an den (+) und (-) Anschlüssen anliegt. Gehen Sie beim Anschließen eines Boxenkabels an die rückseitige External Speaker-Buchse vorsichtig vor und berühren Sie mit der Spitze (+) oder Hülse (-) des Boxenkabels nie (siehe Abb. unten) das Metallchassis des Amps oder andere geerdete Elektrogeräte (d. h. Audiomixer und andere Beschallungsgeräte). Boxenkabel, die an den External Speaker-Ausgang des Amps angeschlossen werden, sollten nur mit einer Lautsprecherbox verbunden werden.

BU

Schließen Sie einen Fußschalter an, um OVERDRIVE fernzubedienen. Fender bietet drei Fußschalter, die mit diesem Amp funktionieren (siehe Abb. rechts mit Artikelnummern; der Economy-Fußschalter ist im Lieferumfang enthalten). Generell sollte jeder normale eintastige rastende Fußschalter verwendbar sein. Den Fender-Fußschalter Ihrer Wahl finden Sie bei Ihrem lokalen Fender-Händler.

Bei angeschlossenem Fußschalter funktioniert die vorderseitige OVERDRIVE-Taste weiterhin, aber eventuell umgekehrt (also Taste gedrückt = AUS), abhängig vom Fußschalterstatus. Die vorderseitige OD LED zeigt den Status immer korrekt an, aber die LED-Anzeige des Fußschalters (z. B. Modell 0994052000 rechts) kann inkorrekt sein (d. h. LED aus bei aktiviertem OVERDRIVE), abhängig vom Status der vorderseitigen Taste. Lassen Sie daher die vorderseitige Taste immer GELÖST, damit die Fußschalter-LED immer den korrekten Status anzeigt.

N. HORN: Hochton-Horn Ein- und Ausschalter.

O. EFFECTS LOOP: Verbinden Sie SEND mit dem Eingang externer Effektgeräte (Delay, Chorus etc.) und den Ausgang der Effektgeräte mit RETURN. Indem Sie die Effekte in den EFFECTS LOOP (anstatt zwischen Bass und INPUT) einschleifen, können Sie die von Effektpedalen verursachten Störgeräusche und Klangqualitätseinbußen verringern. Bei Multi-Amp Konfigurationen verbinden Sie SEND des ersten Amps mit RETURN des zweiten Amps und schließen Ihr Instrument an den ersten Amp an. Die Preamp-Regler wirken auf beide Amps (Preamp-Regler des zweiten Geräts werden umgangen). Die Lautstärke der Amps lässt sich getrennt mit deren MASTER Volume-Reglern einstellen.
P. AUX IN: Hier schließen Sie einen externen Audio-Player an. Regeln Sie Lautstärke/Klang des Aux-Signals an dessen Quelle (Der Master Volume-Regler des Amps wirkt nicht auf die externe Quelle). Geerdete Audiogeräte (z. B. Laptops mit angeschlossenem Netzteil) können unerwünschtes Rauschen/Brummen erzeugen.
Q. HEADPHONES: Hier schließen Sie Ihre Stereo-Kopfhörer an (16 Ohm Mindestimpedanz). Der Lautsprecherausgang wird automatisch stummgeschaltet.
R. FOOTSWITCH: Zur ferngesteuerten Umschaltung von OVERDRIVE. Weitere Details finden Sie im Abschnitt „Fußschalter“.
S. LINE OUT/GROUND LIFT: Symmetrischer Ausgang zum Anschließen externer Geräte wie PA-Systeme und Aufnahmepulte. Durch Drücken der GND LIFT-Taste (IN) können Sie eventuell Brumm- und Summgeräusche beseitigen, die durch angeschlossene, falsch geerdete Geräte verursacht werden. Bei PRE erhält man das direkte, unbearbeitete Signal. Bei POST das komplett bearbeitete Signal (außer MASTER). Für Direktaufnahmen muss keine Lautsprecherbox angeschlossen sein.

SCHALTER

ECONOMY FUßSCHALTER (im Lieferumfang, Art-Nr. 0994049000): Einfacher schwarzer eintastiger Ein/Aus-Fußschalter.

VINTAGE FUßSCHALTER(optional, Art-Nr. 0994054000): Verchromter eintastiger Ein/Aus-Fußschalter.

LED FUßSCHALTER (optional, Art-Nr. 0994052000): Moderner eintastiger Ein/Aus-Fußschalter mit LED-Anzeige. HINWEIS: Damit die Fußschalter-LED korrekt funktioniert, müssen Sie den Overdrive-Effekt ausschalten, bevor Sie diesen Fußschalter anschließen.

ERWÄRMUNG UND SCHUTZMASSNAHMEN

Die Class-D Endstufe des Rumble Combo ist durch Schutzschaltungen vor Überhitzung und Kurzschluss geschützt. Bei einem Kurzschluss wird die Box vorübergehend stummgeschaltet und die Netzanzeige leuchtet gelb. Wenn der Fehler behoben ist, wird der Normalbetrieb wiederhergestellt und die Netzanzeige leuchtet rot.

Das Rumble 800 Combo ist zusätzlich durch einen Kühlventilator mit variabler Geschwindigkeit vor Überhitzung geschützt. Der Ventilator dreht sich zunächst langsam und wird während des Amp-Betriebs bei steigender Temperatur schneller.

Lassen Sie mindestens 15 cm Freiraum zwischen den Belüftungsöffnungen des Amps und externen Objekten. Wenn die Belüftungsöffnungen blockiert sind oder der Amp in einer extrem

heißen Umgebung betrieben wird, kann er überhitzen und den Überhitzungsschutz aktivieren, wobei die Box stummgeschaltet wird und die Netzanzeige gelb leuchtet. Der Normalbetrieb wird automatisch wieder aufgenommen, sobald eine sichere Betriebstemperatur erreicht ist. (Netzanzeige leuchtet rot).

Bei ganz extremen Betriebsbedingungen kann der thermische Schutz die Stromversorgung des Amps ausschalten, wobei die Box stummgeschaltet wird. Der Amp nimmt den Betrieb automatisch wieder auf, sobald er eine sichere Betriebstemperatur erreicht hat.

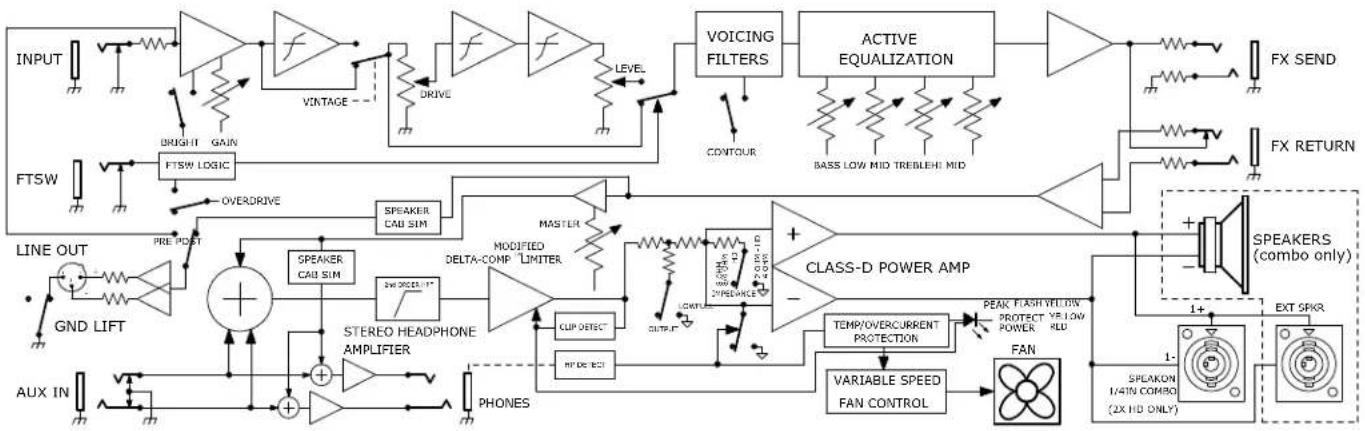

BLOCKDIAGRAMM

Unsere Fender-Spezialisten beantworten Fragen und helfen bei der Fehlersuche: 1-800-856-9801 (in den USA gebührenfrei) 1-480-596-7195 (international)

TECHNISCHE DATEN

CE

TYP

LEISTUNGSAUFNAHME

AUSGANGSLEISTUNG

EINGANGSIMPEDANZEN

EINGANGSEMPFINDLICHKEIT

KLANGREGLER

SHAPE FILTER

LAUTSPRECHER

EFFEKT LOOP

LINE OUT

KOPFHÖRER-AUSGANG

FUSSSCHALTER

ABMESSUNGEN & GEWICHT

PR 6106

1500 Watt (max.)

400 Watt bis 8Ω (intern)

1MΩ (Eingang)

25mV RMS (Eingang)

Bass: ±15dB @ 80Hz

Zwei 10 Zoll Lautsprecher (25,4 cm), Eminence *, Neodymium 16Ω, ein Kompressor Hochtonlautsprecher mit An/Aus Schalter

Nominalpegel: -10dB

Max. Pegel: +7dBU

140 mW/Kanal bis 16Ω (minimale empfohlene Impedanz)

Economy-Fußschalter (im Lieferumfang, Art-Nr. 0994049000)

Breite: 48,26 cm (19")

Send: 1kΩ (symmetrisch)

Impedanz: 600Ω (symmetrisch)

le empfohlene Impedanz)

rumfang, Art-Nr. 0994049000)

Höhe: 60,2 cm (23.7")

Return: 22kΩ (symmetrisch)

)

Vintage-Fußschalter (optional, Art-Nr. 0994054000)

Tiefe: 35.56 cm (14")

-

-

Gewicht: 13,15 kg (29 lbs)

LED-Fußschalter (optional, Art-Nr. 0994052000)

Technische Daten können unangekündigt geändert werden.
