製品タイプ	ベースコンボアンプ
ブランド	フェンダー
モデル	ランブル800コンボ
出力電力	最大800W（外部4Ωまたは2.67Ωスピーカー）、内部400W（8Ω）
電源	100-240V~, 50/60Hz, 最大1500W、標準380W
寸法（幅×高さ×奥行き）	48.26 x 60.2 x 35.56 cm
重量	13.15 kg
スピーカー	2x 10インチ（25.4cm）エミネンス・ネオジウム16Ω、コンプレッションドライバーツイーター（スイッチ付き）
イコライゼーション	アクティブ4バンド：低音±15dB（80Hz）、低中音±12dB（280Hz）、高中音±12dB（1.2kHz）、高音±15dB（10kHz）
入力	1×入力（1MΩ）、1×AUX入力（10kΩ）
出力	1×ラインアウト（バランス、600Ω）、1×ステレオフォン（16Ω以上）、1×外部スピーカー（Speakon/ジャック）、1×エフェクトセンド/リターン（バランス）
特殊機能	ブライト、コントゥア、ヴィンテージ（ダイナミックコンプレッション）、オーバードライブ（フットスイッチ対応）、デルタコンプリミッター、熱保護・短絡保護、可変速ファン
付属フットスイッチ	はい、エコノミーモデルREF 0994049000
対応フットスイッチ（別売）	ヴィンテージREF 0994054000、LED REF 0994052000
認証	CE
安全機能	過熱・短絡保護、過熱時自動停止
メンテナンス	乾いた柔らかい布で拭くこと。溶剤や研磨剤は避けてください。
修理	フェンダー認定技術者による修理

よくある質問 - Rumble 800 Combo FENDER

ベースの接続とゲインの調整方法は？

アクティブまたはパッシブベースをINPUT入力に接続します。GAINを中央の位置に設定し、ベースの出力レベルに応じて調整して歪みを防ぎます。信号が強すぎる場合はゲインを下げてください。

オーバードライブの有効化方法は？

OVERDRIVEスイッチ（E）を押して回路を有効にします。インジケーターが点灯します。DRIVE（D）で歪み量、LEVEL（F）でクリーンサウンドとの音量バランスを調整します。

コントゥアボタンの用途は？

CONTOUR機能は中音域をカットし、低音と高音を強調してパンチのあるサウンドにします。スラップや小音量時に最適です。オーバードライブと組み合わせることもできます。

フットスイッチでオーバードライブを制御できますか？

はい、背面のFTSW（R）端子に対応するフェンダーフットスイッチ（付属エコノミー、ヴィンテージ、LED）を接続します。前面のOVERDRIVEスイッチも引き続き使用できます。LEDモデルを使用する場合は、オーバードライブがオフになっていることを確認してください。

外部スピーカーの接続方法は？

EXT. SPKR（M）出力にSpeakonまたは1/4インチフォーンケーブルでスピーカーを接続します。インピーダンススイッチをスピーカーに合わせて4Ωまたは8Ωに設定します。導体がシャーシに接触しないようにしてください。

ヘッドホンは使えますか？

はい、PHONES（Q）端子にステレオヘッドホン（16Ω以上）を接続します。内蔵スピーカーは自動的にミュートされます。

アンプが電源オンにならない場合の対処法は？

電源コードとコンセントを確認してください。POWERスイッチ（K）がONになっていることを確認します。インジケーターが消えたままの場合は、フェンダー認定技術者に相談してください。急速なオン/オフを繰り返すと、20〜30秒の遅延が発生する場合があります。

エフェクトループの使用方法は？

SEND（O）出力をエフェクターの入力に、エフェクターの出力をRETURN入力に接続します。これによりノイズが低減します。マルチアンプ構成では、1台目のSENDを2台目のRETURNに接続します。

前面パネルのオレンジ色のインジケーターの意味は？

POWER/D'ÉTAT（J）インジケーターは、保護モード（過熱または短絡）時または電源オン/オフ時にオレンジ色に点灯します。通常動作中、速いオレンジ色の点滅は無害なレベルピークを示します。赤色は電源投入を示します。

アンプの掃除方法は？

ほこりを取るには乾いた柔らかい布を使用してください。溶剤、アルコール、研磨剤は使用しないでください。掃除の前にアンプの電源プラグを抜いてください。

使用説明書 Rumble 800 Combo FENDER

Fender Rumble 800ベースアンブリファーをお買い上げいただき、誠にありがとうございます。Fenderのベースアンブリファーは、ナチュラルで厚みがあり、バランスに秀でた音色に定評があり、ライブにおいてもスタジオミックスにおいても、ファットな存在感を発揮します。ベースプレイヤーの手でベースプレイヤーのために設計されたRumbleアンプは、フルに機能を網羅し、最高品質のうえに取り扱いも容易で、世界中の志高く活動するミュージシャンにこの製品をお届けできることを、私たちは大変誇りに思っています。

Rumbleファミリーは、自宅リハーサルから1,000席クラスのコンサート、さらに上のキャパシティまで、幅広く対応可能です。あなたの音楽の道筋が何処に向かおうと、Rumbleベースアンプはきっとあなたをそこへ連れて行ってくれることでしょう。

Rumble 800 Combo start.fender.com よりオンライン登録お願いします。

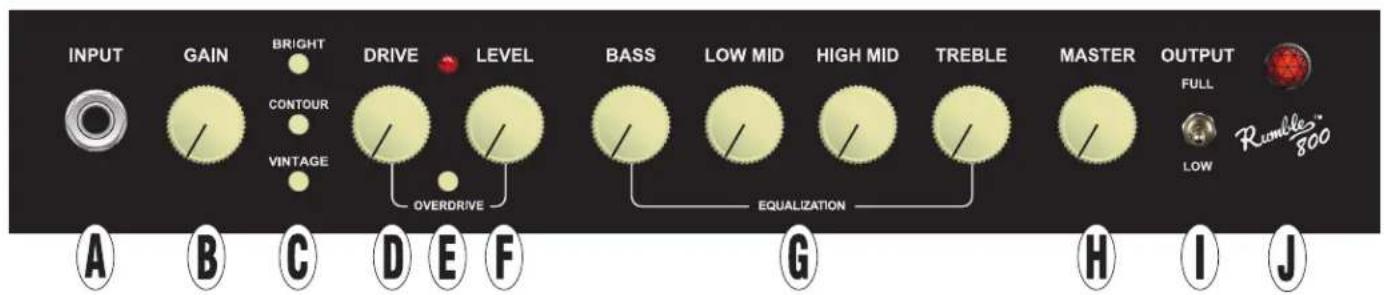

コントロールパネル

A. INPUT (入力): パッシブまたはアクティブのベースを接続します。ベースの出力が高く意図せぬ歪みが生じる場合は、「GAIN (ゲイン)」コントロールを下げてください。
B. GAIN (ゲイン): 入力信号のレベルを調節し(0dB \~ +20dB)、ベースのタイプに合わせブリアンプ信号のレベルを最適化します。最初はまず12時の位置に合わせると良いでしょう。「VINTAGE (ビンテージ)」および／または「OVERDRIVE（オーバードライブ）」の選択時は、「GAIN (ゲイン)」の設定もディストーション/コンプレッションに影響します。
C. BRIGHT, CONTOUR AND VINTAGE ( ブライト、コビンテージ ): 「BRIGHT ( ブライト) 」は高域の周波数にプレゼンスや輝きを付加します。「CONTOUR ( コンター) 」は中域のカットと同時に低域、高域をブーストし、太く心地よい音となるため、スラップや低音量でのプレイ、またはオーバードライブ(E)との組み合わせに向いています。「VINTAGE ( ビンテージ) 」は倍音豊かで自然なコンプレッションの効いたダークトーンを創出します。
D. DRIVE (ドライブ): オーバードライブ(E)の有効時、倍音豊かなブリアンプディストーションの量を調節します。
E. OVERDRIVE (オーバードライブ): このスイッチを押すとオーバードライブ 回路およびコントロールが有効になります。オーバードライブ使用時には点灯します。

F. LEVEL (レベル): オーバードライブ有効時に、オーバードライブ音量を調節します。クリーントーンとオーバードライブトーンの音量バランス調節に使用します。
G. 4バンド アクティブイコライゼーション: 全体のトーンを、部屋の音響環境に合わせて調節するのに使用します。各パラメーターにつきましては、「仕様」の項をご覧ください。
H. MASTER (マスター): アンプの全体的な音量を調節します。マスターコントロールを高く設定する／あるいはアグレッシブに演奏すると、モデイファイFender Delta-Comp™ リミッター回路により、
タースピーカーに、コンプレス感・倍音とサステインの増した、さらに真空管らしいレスポンスを発揮します。

I. OUTPUT SWITCH (出力スイッチ): FULLポジションで800W（内部400W）の最大出力パワー、LOWポジションで200W（内部100W）のアッテネートされた出力パワーが得られます。

J. 電源・ステータスインディケーター: 電源がオンになっている時には赤く点灯し、短期的に最大出力となった場合(ノーマルまたはコンプレッション無しのベースギター)にはアンバー色に点滅、アンプが"プロテクトモード"（"熱的性能および保護"の項を参照）に入った場合はアンバー色で継続点灯、電源のオン/オフをおこなった場合は短く点灯します。

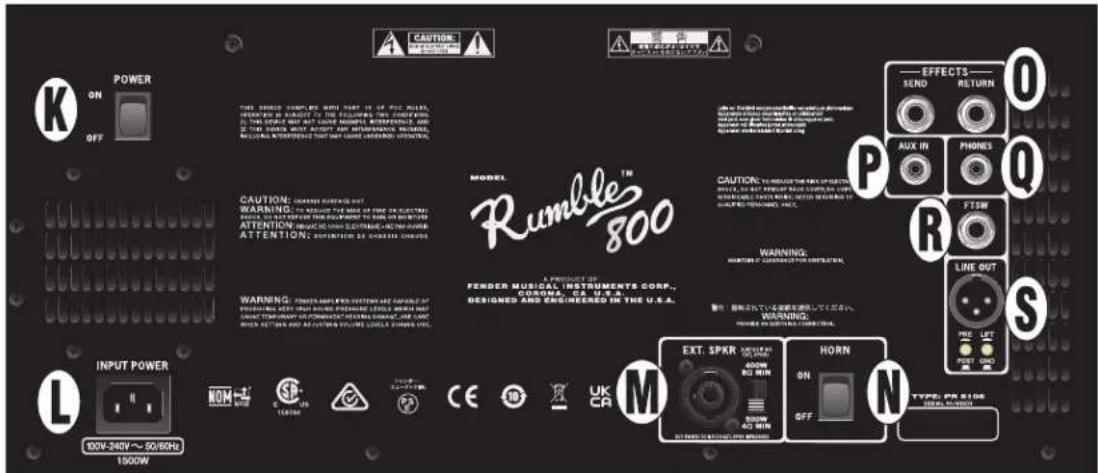

背面パネル

K. 電源 スイッチ: の電源をオン/オフします。電源を瞬時にオン/オフした場合は、短い遅れが生じ (20-30 秒間)。
L. IEC 電源コードソケット: 付属の電源コードを使用し、アンブリファー背面パネルに記載された電圧および周波数定格に適合した、接地AC電源コンセントに接続します。
M. スピーカー出 / インビーダンススイッチ外部スピーカーキャビネット(最小インビーダンス8Ω または 4Ω )を接続します;コンビネーションジャックは、Speakon® または 1/4インチスピーカーケーブルのいずれにも対応します。外部キャビネットの定格インビーダンスに合わせてスイッチを設定します;外部キャビネットの連続出力定格は、スイッチの設定に応じた電力定格に必ず適合または上回っている必要があります。外部キャビネットを接続していない時は、スイッチを8Ωに設定します。

Rumble 800 ハイパワー クラス "D" アンブリファーはブリッジモードで動作しますが、それはつまり電圧がプラス(+)極とマイナス(-)極の両方に存在するということです。スピーカーケーブルを、背面パネルの外部スピーカー出力端子に接続する際は、充分に注意してください。決して スピーカーケーブルのチップ (+) または スリーブ (-)が (下図参照)、アンブリファーの金属シャーシやその他の接地した電装品 (例:オーディオミキサーほかの拡声機器) に触れないようにしてください。アンプの外部スピーカー出力に接続したスピーカーケーブルと接続できるのは、ほかのスピーカーキャビネットのみです。

N. HORN: 高域ホーンのオン/オフをおこなうスイッチです。

1. EFFECTS LOOP (エフェクトループ): 「SEND (センド)」とアウトボードエフェクト機器(ディレイ、コーラスなど)の入力端子を接続し、エフェクト機器の出力を「RETURN (リターン)」と接続します。(ベースとアンプ入力の間ではなく) エフェクトループにエフェクトを接続すると、エフェクトペダルによるノイズや音色劣化を低減できます。複数アンプ構成の場合、1台目のアンプのセンド端子と、2台目のアンプのリターン端子を接続します。楽器は1台目のアンプに接続します；ブリアンプコントロール類で、両方のユニットのトーンを調節します（2台目のユニットのブリアンプコントロールはバイパスとなります）。両アンプの個々の音量を調節するには、マスターボリュームを使用します。
   P. AUX IN (AUX入力): 外部オーディオプレイヤーを接続します。AUX信号の音量／トーン調節は、外部音源側でおこなってください（アンプのマスター音量コントロールは外部音源に影響しません）。アース接地したオーディオ機器（パワーサプライを接続したラップトップなど）を接続すると、意図せぬノイズやハムが生じる場合があります。
   Q. HEADPHONES (ヘッドフォン入力): ステレオヘッドフォンを接続します (最小インピーダンス16Ω)。スピーカー出力は自動的にミュートされます。
   R. FOOTSWITCH (フットスイッチ): オーバードライブ部をリモート切替できます。詳しくは下記 "フットスイッチ" の項をご覧ください。
   S. LINE OUT (ライン出力)/GROUND LIFT: PAシステムやレコーディングコンソールなどの外部機器を接続する、バランス出力です。「GND LIFT (グラウンドリフト)」ボタンを押し入れると、適切に接地されていない機器との接続からくる、ハムノイズやバズの除去に役立ちます。ダイレクトの未処理信号は「PRE」を選択し、アンプを通した処理済みの信号（MASTERを除く）を出力する場合は「POST」を選択します。サイレントレコーディングアプリケーションでは、スピーカーキャビネットの接続は不要です。

フットスイッチ

フットスイッチをアンプに接続して、オーバードライブの有効／無効を切り替えできます。3種類のFender フットスイッチ（右側に部品番号と共に記載：エコノミーフットスイッチモデルはRumble 800付属しています）、またはほかのジェネリック シングルボタン ラッチ式フットスイッチが使用できます。またタイプの異なるFender フットスイッチは、お住いの地域のFender 取り扱い店にてご購入いただけます。

フットスイッチの使用中も、フロントパネルの「OVERDRIVE（オーバードライブ）」スイッチは機能しています。 フットスイッチの設定により、フロントパネルの通常のポジション(イン=ON、 アウト=OFF)が逆転することがありますので、ご注意くださいフロントパネル オーバードライブLEDは常に状態を 正しく反映しますが、LEDフットスイッチ（右の部品番号0994052000 など）のインディケーターライトは、フロントパネルのスイッチの状態により、表示とオーバードライブ設定が異なる場合があります（例 LEDがオフだがオーバードライブはオン、という具合に）。LEDフットスイッチを使用する場合は、フロントパネルの「OVERDRIVE」スイッチの位置をアウト側にすることで、LEDフットスイッチのLED表示の正確性を保つことができます。

エコノミーフットスイッチ (付属、部品番号 0994049000): 黑いベーシックな1ボタン式 オン/オフ フットスイッチ。

ビンテージフットスイッチ (オプション、部品番号 0994054000): クロームの1ボタン式 オン/オフ フットスイッチ。

LED フットスイッチ (オプション、部品番号0994052000): コンテンポラリーな、LEDインディケーター付き1ボタン式オン/オフ フットスイッチ。注意: フットスイッチのLEDが確に動作するため、フットスイッチの接続は、オーバードライブエフェクトをオフにしてからおこなってください。

熱的性能および保護

Rumble 800 Combo は、熱保護および短絡保護機能を持つ、クラスロパワーアンプリファーを使用しております。短絡（ショート）が起きると、アンプは一時的にミュートされ（スピーカーから音が出なくなります；パワーインディケーターはアンバー色に継続点灯します）、障害が除かれると通常の動作を再開します（パワーインディケーターが元どおり赤色に点灯します）。

熱的性能をさらに高めるために、Rumble 800 Combo にはスピード可変ファン冷却機能が装備されておりますが、こちらは最初は低速でスタートし、アンプリファーが演奏するに従い高温になると、それに応じて加速します。

アンブリファーの換気口から6インチ以内には、物を置かないようにしてください。アンブリファーの換気口がふさがっていたり、アンブリファーを極度に暑い環境下で使用したりすると、アンプはオーバーヒートし、熱保護機能が作動して、スピーカーが一時的にミュートされます（パワーインディケーターはアンバー色に継続点灯します）。温度が動作範囲まで下がると、自動的に通常のオペレーションが再開します（パワーインディケーターが元どおり赤色に点灯します）。

非常に厳しい使用条件下では、アンプは電源を遮断するレベルまでオーバーヒートし、スピーカーから音が出なくなります。このような場合には、温度が動作範囲まで下がると、自動的に通常のオペレーションが再開します。

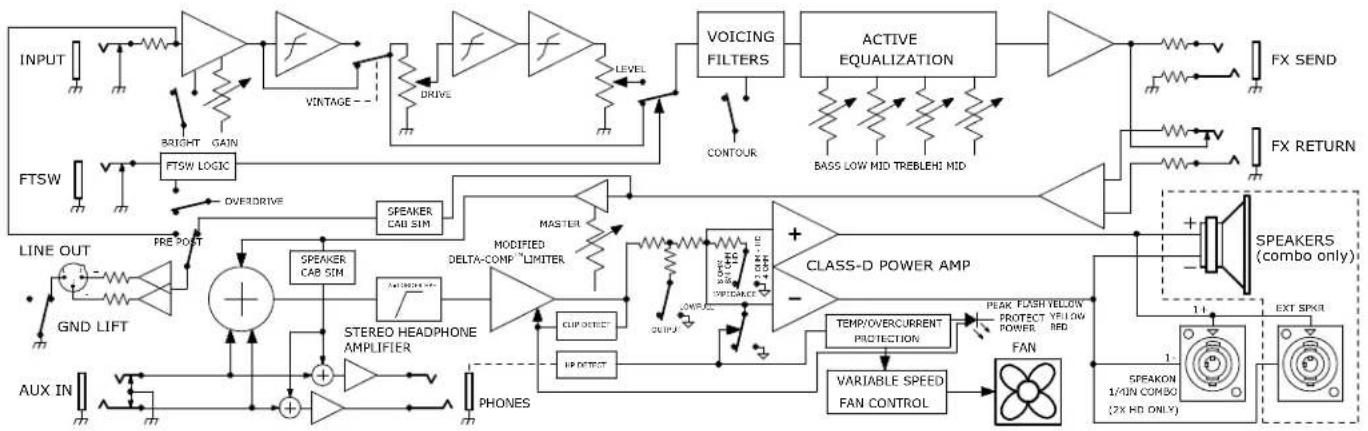

ブロック図

ご質問およびトラブルシューティングは、下記よりFenderのスペシャリストへお問い合わせください：

1-800-856-9801 (米国内 フリーダイヤル) 1-480-596-7195 (米国以外)

仕様

CE

型式

所要電力

バワーアンブ出力

入力インピーダンス

入力感度

トーンコントロール

シェイプフィルター

スピーカー

エフェクトループ

ライン出力

ヘッドフォン出力

フットスイッチ

サイズおよび重量

PR 6106

1,500 ワット (最大) 380 ワット (ティピカル)

400 ワット (8Ω、内蔵) 800 ワット (4Ω) /2.67Ω (8Ω/4Ω 拡張キャビネット)

25mVrms (入力) 600mVrms (AUX入力、両チャンネルドライブ状態) (100Hzでフルパワー、ゲインノマスター設定が "10"、EQコントロール設定が "0")

低域: ±15dB @ 80Hz 中低域: ±12dB @ 280Hz 中高域: ±12dB @ 1.2kHz 高域: ±15dB @ 10kHz (*シェルビング*式)

プライト: +13dB @ 10kHz コンター: +1dB @ 80Hz, -13dB @ 670Hz, +2dB @ 8kHz ピンテージ: ダイナミックコンプレッション (-9dB 最大) ローバス (-6dB/oc) @ 400Hz

10インチ (25.4 cm) Eminence® Neodymium 16Ω 2基、オン/オフ切り替え付きコンプレッションツイーター1基

公称レベル：-10dB センド: 1kΩ (バランス) リターン: 22kΩ (バランス)

最大レベル：+7dBU インピーダンス：600Ω（バランス）

140mW/チャンネル/16Ω（推奨最小インピーダンス）

エコノミーフットスイッチ (付属、部品番号 0994049000) ピンテージフットスイッチ (オプション、部品番号 0994054000) LEDフットスイッチ (オプション、部品番号 0994052000)

幅: 48.26 cm 高さ: 60.2 cm 奥行き: 35.56 cm 重量: 13.15 kg

製品の仕様は予告なく変更になる場合があります。

PART NUMBERS / REFERENCIAS / RÉFÉRENCE / NÚMERO DAS PEÇAS / NUMERO PARTI / TEILENUMMERN NUMERY REFERENCYJNE / REFERENČNÍ ČÍSLA / REFERENČNÉ ČÍSLA / REFERENČNE ŠTEVILKE 部品番号

Rumble 800 Combo

2372100000 (120V, 60Hz) NA

2372101000 (110V, 60Hz) TW

2372103000 (240V, 50Hz) AU

2372104000 (230V, 50Hz) UK

2372105000 (220V, 50Hz) ARG

2372106000 (230V, 50Hz) EU

2372107000 (100V, 50/60Hz) JP

2372108000 (220V, 50Hz) CN

2372109000 (220V, 60Hz) ROK

2372113000 (240V, 50Hz) MA

2372114000 (120V, 60Hz) MX
