Rumble 800 Combo - Ampli guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ampli basse combo
Marque	Fender
Modèle	Rumble 800 Combo
Puissance de sortie	800 W max (avec enceinte externe 4 Ω ou 2,67 Ω) ; 400 W en interne (8 Ω)
Alimentation	100-240 V~, 50/60 Hz, 1500 W max, 380 W typique
Dimensions (L x H x P)	48,26 x 60,2 x 35,56 cm
Poids	13,15 kg
Haut-parleurs	2x 10" (25,4 cm) Eminence Neodymium 16 Ω, tweeter à chambre de compression avec interrupteur
Égalisation	Active 4 bandes : Bass ±15 dB à 80 Hz, Low Mid ±12 dB à 280 Hz, High Mid ±12 dB à 1,2 kHz, Treble ±15 dB à 10 kHz
Entrées	1 x Input (1 MΩ), 1 x Aux In (10 kΩ)
Sorties	1 x Line Out symétrique (600 Ω), 1 x Phones stéréo (16 Ω min), 1 x External Speaker (Speakon/Jack), 1 x Effects Send/Return (symétrique)
Fonctions spéciales	Bright, Contour, Vintage (compression dynamique), Overdrive avec footswitch, Limiteur Delta-Comp, Protection thermique et court-circuit, Ventilateur à vitesse variable
Pédalier fourni	Oui, modèle économique REF 0994049000
Autres pédaliers compatibles	Vintage REF 0994054000, LED REF 0994052000
Homologations	CE
Sécurité	Protection contre les surchauffes et courts-circuits ; arrêt automatique en cas de température excessive
Entretien	Nettoyer avec un chiffon sec et doux ; éviter solvants et abrasifs
Réparabilité	Réparations par technicien Fender agréé

FOIRE AUX QUESTIONS - Rumble 800 Combo FENDER

Comment brancher ma basse et régler le gain ?

Branchez votre basse active ou passive sur l'entrée INPUT. Réglez le GAIN en position centrale, puis ajustez selon le niveau de sortie de votre basse pour éviter la saturation. Si le signal est trop fort, baissez le gain.

Comment activer l'overdrive ?

Appuyez sur l'interrupteur OVERDRIVE (E) pour activer le circuit. Le voyant s'allume. Utilisez les réglages DRIVE (D) pour la distorsion et LEVEL (F) pour équilibrer le volume avec le son clair.

À quoi sert le bouton Contour ?

La fonction CONTOUR atténue les médiums et accentue les basses et aigus pour un son plus percutant, idéal en slap ou à faible volume. Elle peut être combinée avec l'overdrive.

Puis-je utiliser un pédalier pour contrôler l'overdrive ?

Oui, branchez un pédalier Fender compatible (économique fourni, vintage ou LED) sur la prise FTSW (R) à l'arrière. L'interrupteur OVERDRIVE de la face avant reste fonctionnel. Assurez-vous que l'overdrive est désactivé si vous utilisez le modèle LED.

Comment connecter une enceinte externe ?

Utilisez la sortie EXT. SPKR (M) avec un câble Speakon ou Jack 1/4 pour enceinte. Réglez l'interrupteur d'impédance sur 4 Ω ou 8 Ω selon l'enceinte. Ne laissez jamais les conducteurs en contact avec le châssis.

Puis-je utiliser un casque ?

Oui, branchez un casque stéréo (impédance minimale de 16 Ω) sur la prise PHONES (Q). Le haut-parleur interne est automatiquement coupé.

Que faire si l'ampli ne s'allume pas ?

Vérifiez le cordon d'alimentation et la prise. Assurez-vous que l'interrupteur POWER (K) est sur ON. Si le voyant reste éteint, consultez un technicien Fender. Un délai de 20-30 secondes peut survenir lors de cycles rapides.

Comment utiliser la boucle d'effets ?

Connectez la sortie SEND (O) à l'entrée de vos effets, et la sortie des effets à l'entrée RETURN. Cela réduit le bruit. Pour une configuration multi-amplis, reliez SEND du premier au RETURN du second.

Que signifie le voyant orange sur le panneau avant ?

Le voyant POWER/D'ÉTAT (J) s'allume en orange en mode protection (surchauffe ou court-circuit) ou brièvement lors de la mise sous/hors tension. En fonctionnement normal, clignotements orange rapides indiquent un pic de niveau inoffensif ; rouge signifie mise sous tension.

Comment nettoyer l'ampli ?

Utilisez un chiffon sec et doux pour dépoussiérer. N'utilisez pas de solvants, alcools ou produits abrasifs. Assurez-vous que l'ampli est débranché avant le nettoyage.

MODE D'EMPLOI Rumble 800 Combo FENDER

Nous vous remercions d'avoir acheté un ampli basse Fender Rumble 800. Les amplis basse Fender sont légendaires pour leur son puissant, naturel et équilibré qui offre une assise parfaite à votre mix en concert comme en studio. Les amplis Rumble ont été conçus par des bassistes pour des bassistes et nous sommes très fiers de mettre des amplis performants et simples à utiliser à la portée des meilleurs musiciens partout dans le monde.

La collection Rumble vous accompagnera depuis les répétitions dans votre chambre jusqu'aux concerts de 1000 personnes, voire même plus loin encore. Où que mène votre chemin de musicien, les amplis basse Rumble vous aideront à vous y rendre.

Enregistrez votre tête d'ampli Rumble 800 Combo en ligne sur start. fender. com.

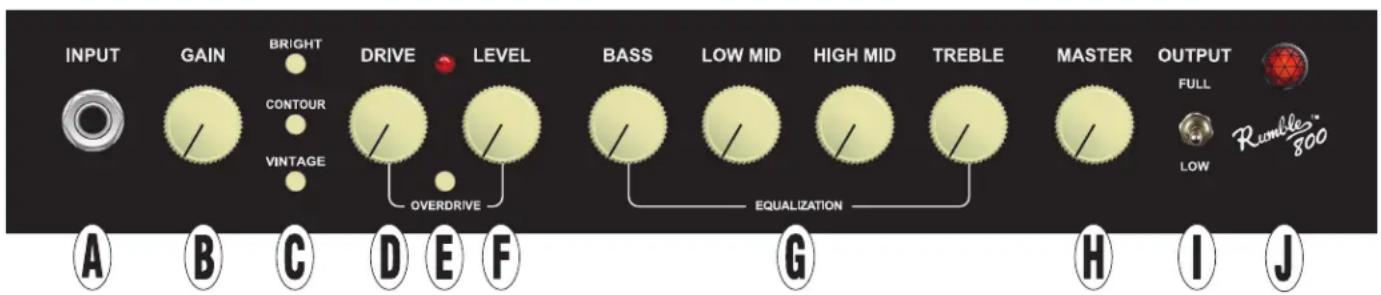

Panneau des réglages

A. INPUT: Connectez votre basse active ou passive à cette entrée. Si le niveau de sortie de la basse est trop élevé et fait saturer le son, baissez le réglage de GAIN. B. GAIN: Permet de régler le niveau du signal d'entrée (de 0dB à +20dB) afin d'optimiser le niveau du préampli en fonction de votre basse. Il est recommandé de commencer avec ce réglage en position centrale; le GAIN agit également sur le niveau de distorsion/compression lorsque les fonctions VINTAGE et/ou OVERDRIVE sont activées. C. BRIGHT, CONTOUR ET VINTAGE: BRIGHT permet d'ajouter de la présence et de la brillance dans les hautes fréquences. CONTOUR atténue les médiums et accentue les basses et hautes fréquences pour un rendu agréable, particulièrement adapté au jeu en slap ou à faible volume, ou combiné avec l'OVERDRIVE (E). VINTAGE génère un son plus sombre, riche en harmoniques et naturellement compressé. D. DRIVE: Permet de régler la quantité de distorsion du préampli riche en harmonique lorsque l'OVERDRIVE (E) est activé. E. OVERDRIVE: Cet interrupteur permet d'activer le circuit et les réglages d'OVERDRIVE; la lumière s'allume lorsqu'activé.

F. LEVEL: Permet de régler le volume de l'OVERDRIVE lorsque celui-ci est activé. Permet d'équilibrer le niveau du signal clair et du signal de l'overdrive. G. ÉGALISEUR ACTIF 4 BANDES: Permet de régler le son et de compenser l'acoustique de la salle. Voir les "Caractéristiques techniques" pour les paramètres de cette fonction. H. MASTER: Permet de régler le volume général de l'ampli. Si vous montez le réglage MASTER ou jouez de manière plus agressive, le circuit limiteur modifié Fender Delta-Comp™ produit une réponse sonore se rapprochant du son à lampe avec plus de compression, d'harmoniques et de sustain. I. COMMUTATEUR DE SORTIE : Réglez l'interrupteur sur FULL pour une puissance maximale normale (800 W ou 400 W interne). Réglez sur LOW pour obtenir la même tonalité à des niveaux de sortie réduit (200 W ou 100 W interne).. J. TÉMOIN POWER/D'ÉTAT: S'allume en rouge lorsque l'appareil est sous tension; clignote en orange si le niveau de sortie maximum est brièvement atteint (fonctionnement normal sans compression). S'allume en orange lorsque l'ampli se place en mode de protection (consultez Performances et Protection Thermiques) et brièvement lors de la mise sous/hors tension.

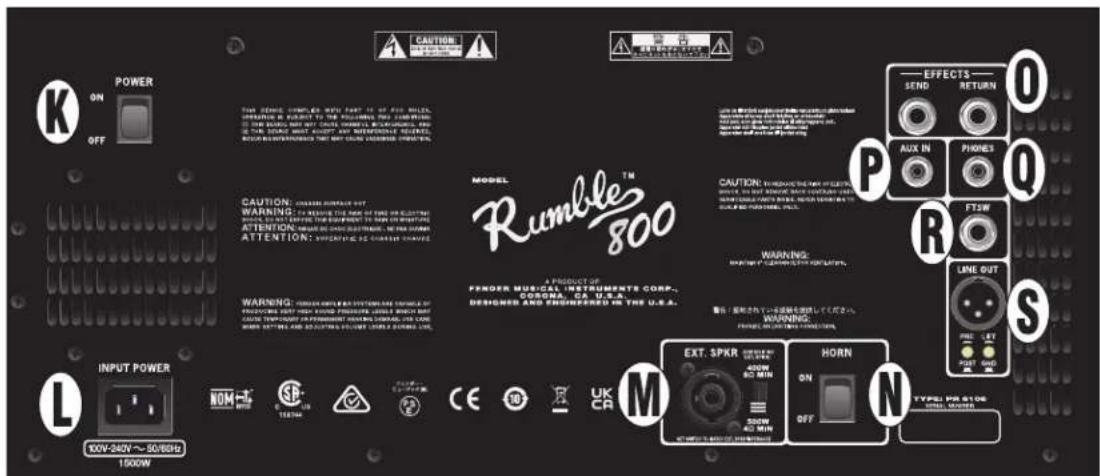

FACE Arrière

K. INTERRUPTEUR POWER: Interrupteur permettant la mise sous tension et l'arrêt de l'ampli. Lors d'une mise sous tension et arrêt rapides de l'ampli, un petit retard d'environ 20 à 30 secondes peut intervenir.

L. EMBASE D'ALIMENTATION: Connectez le cordon d'alimentation fourni à cette embase et à une prise de courant alternatif dont les caractéristiques correspondent à celles indiquées sur la face arrière de l'ampli.

M. SORTIE de l'amplificateur externe et commutateur

D'IMPÉDANCE : Cette sortie est destinée à connecter une enceinte externe (impédance minimum de 4 Ω ou 8 Ω), le jack associé étant relié par un câble pour enceinte Speakon ou 1/4". Réglez le commutateur de façon à ce qu'il corresponde à l'impédance nominale de l'enceinte externe. La puissance absorbée permanente de l'enceinte externe doit être égale ou supérieure à la puissance absorbée indiquée pour le réglage sélectionné du commutateur. Si aucune enceinte externe n'est connectée, réglez le commutateur sur 8 Ω.

L'ampli haute puissance classe "D" du Rumble 800 Combo fonctionne en mode bridge, ce qui signifie qu'une tension est présente aux deux pôles (+) et (-). Effectuez vos connexions à la sortie External Speaker de la face arrière avec précaution : ne laissez jamais la pointe (+) ou le manchon (-) d'un câble pour haut-parleur (voir l'illustration ci-dessous) en contact avec le châssis en métal de l'ampli ou avec tout autre appareil électrique relié à la terre (par exemple une console de mixage ou un système de sonorisation). Un câble connecté à la sortie External Speaker de l'ampli doit être relié uniquement à un baffle.

Connectez un pédalier à l'ampli pour activer l'OVERDRIVE à distance. Trois pédaliers Fender sont compatibles (indiqués ci-contre avec leur référence; le modèle économique est fourni avec la Rumble 800), ou tout pédalier standard à un contacteur à verrouillage peut être utilisé. Contactez votre revendeur Fender local pour vous procurer le pédalier de votre choix.

Si vous utilisez un pédalier, l'interrupteur OVERDRIVE de la face avant reste fonctionnel. Notez que le fonctionnement normal de l'interrupteur (enfoncé=ON, relâché=OFF) peut être inversé en fonction de la position du contacteur. Le fonctionnement de la LED Overdrive de l'ampli est toujours correct, mais l'indicateur d'un pédalier à LED (par exemple le modèle 0994052000) peut fonctionner de manière incorrecte (la LED est éteinte alors que l'OVERDRIVE est activé) en fonction de la position de l'interrupteur de l'ampli. Si vous utilisez un pédalier à LED, assurez-vous que l'interrupteur OVERDRIVE de l'ampli est relâché pour que le pédalier fonctionne correctement.

N. HORN: Mise en route et arrêt des tweeters à haute fréquence.

O. BOUCLE D'EFFETS: Connectez la sortie SEND à l'entrée de vos effets externes (delay, chorus, etc.) et la sortie de vos effets à l'entrée RETURN. Placer vos effets dans la BOUCLE D'EFFETS (plutôt qu'entre la basse et l'entrée INPUT) permet de réduire le bruit et la dégradation du son causés par les pédales. Pour une configuration avec plusieurs amplis, connectez la sortie SEND du premier ampli à l'entrée RETURN du second. L'instrument est connecté au premier ampli; les réglages du premier préampli affectent le son des deux appareils (le préampli du second ampli n'est pas utilisé). Utilisez le volume MASTER de chaque ampli pour contrôler le niveau indépendamment sur chaque appareil. P. AUX IN: Permet de connecter un lecteur audio. Réglez le volume du signal auxiliaire à sa source (le volume MASTER de l'ampli n'affecte pas le volume de la source externe). Notez que l'utilisation d'équipements reliés à la terre (comme un ordinateur portable connecté à son adaptateur secteur) peut causer des bruits indésirables. Q. PHONES: Permet de connecter un casque stéréo (impédance minimale de 16 ohm). La sortie baffle est automatiquement coupée lorsqu'un casque est connecté. R. FOOTSWITCH: Permet d'activer la section OVERDRIVE à l'aide d'un pédalier. Consultez la section "Pédaliers" ci-dessous pour plus de détails. S. LINE OUT/GROUND LIFT: Cette sortie symétrique permet la connexion à un appareil externe, par exemple un système de sonorisation ou un enregistreur. Enfoncer le bouton GND LIFT peut aider à éliminer les rononnements et bourdonnements causés par la connexion à un appareil non relié à la terre. Sélectionnez PRE pour transmettre le signal direct non traité de l'instrument ou POST pour le signal traité (sauf par la section MASTER). Aucune connexion à un baffle n'est nécessaire lorsque vous utilisez cette sortie.

Pédaliers

PÉDALIER ÉCONOMIQUE (Fourni, REF 0994049000): Pédalier basique noir à un contacteur.

PÉDALIER VINTAGE (Optionnel, REF 0994054000): Pédalier chromé à un contacteur.

PÉDALIER À LED (Optionnel, REF 0994052000): Pédalier moderne à un contacteur avec témoin LED. REMARQUE : Pour un fonctionnement correct, l'overdrive doit être désactivé sur l'ampli avant de connecter le pédalier.

Performances et protection thermiques

La combo d'ampli Rumble 800 est dotée d'un ampli de puissance classe D avec protection contre la surchauffe et les courts-circuits. Si un court-circuit se produit, l'ampli se désactive temporairement (pas de son, le témoin power s'allume en orange) et retourne à son fonctionnement normal lorsque le problème est résolu (le témoin power s'allume à nouveau en rouge).

Pour des performances thermiques accrues, le Rumble 800 dispose de ventilateurs de refroidissement à vitesse variable tournant d'abord lentement puis accélérant lorsque la température augmente.

Laissez au moins 15 cm entre les évents de l'ampli et tout autre objet. Si les évents sont obstrués ou si l'ampli est utilisé par une chaleur extrême, l'ampli peut surchauffer et passer en mode

de protection thermique (le son est coupé temporairement et le témoin power s'allume en orange). L'ampli retourne à son fonctionnement normal lorsque la température diminue jusqu'à atteindre un niveau le permettant (le témoin power s'allume à nouveau en rouge).

Dans des conditions extrêmes, l'ampli peut surchauffer au point de se placer hors tension. Si ce cas improbable survient, l'ampli se réactive automatiquement lorsque la température retourne à un niveau de fonctionnement normal.

SCHÉMA FONCTIONNEL

Pour toute question et pour dépannage, contactez un spécialiste Fender au:

1-800-856-9801 (États-Unis, gratuit)

1-480-596-7195 (International)

CARACTÉRISTIQUES TECHNIQUES

TYPE	PR 6106
PUISSANCE NÉCESSAIRE	1500 watts (max)	380 watts (normal)
AMPLI DE PUISSANCE	400 watts dans 8 Ω (interne)	800 watts dans 4 Ω/2.67Ω (avec une enceinte additionnelle de 8Ω/4Ω)
IMPÉDANCE D'ENTRÉE	1MΩ (input)	10kΩ (entrée aux)
SENSIBILITÉ D'ENTRÉE	25mVrms (input)	600mVrms (entrée aux, deux canaux utilisés) (pleine puissance à 100Hz, avec Gain/Master à "10" et réglages d'EQ à "0")
RÉGLAGES DE TONALITÉ	Bass: ±15dB à 80Hz	Low-mid: ±12dB à 280Hz	High-mid: ±12dB à 1.2kHz	Treble: ±15dB à 10kHz (de type Baxandall)
FILTRE	Bright: +13dB à 10kHz	Contour: +1dB à 80Hz, -13dB à 670Hz, +2dB à 8kHz		Vintage: Compression dynamique (-9dB max) avec passe-bas (-6dB/oct) à 400Hz
HAUT-PARLEURS	Deux haut-parleurs 10" (25,4 cm), Eminence®, Neodymium 16Ω, un tweeter à chambre de compression avec commutateur on/off
BOUCLE D'EFFETS	Niveau nominal: -10dB	Send: 1kΩ (symétrique)	Return: 22kΩ (symétrique)
LINE OUT	Niveau max: +7dBU	Impédance: 600Ω (symétrique)
SORTIE CASQUE	140 mW/canal inférieur à 16Ω (impédance maxi recommandée)
PÉDALIERS	Pédalier économique (fourni, REF 0994049000)		Pédalier vintage (optionnel, REF 0994054000)	Pédalier à LED (optionnel, REF 0994052000)
DIMENSIONS ET POIDS	Largeur: 48,26 cm	Hauteur: 60,2 cm	Profondeur: 35,56 cm	Poids: 13,15 kg

Les caractéristiques du produits sont sujettes à modification sans préavis.
