Acoustic Pro - Ampli guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ampli guitare acoustique
Marque	Fender
Modèle	Acoustic Pro
Puissance	200 W sous 8 Ω
Haut-parleurs	Woofer 12" en néodyme, tweeter haute performance
Dimensions (L x P x H)	53,3 cm x 26,7 cm x 44,5 cm
Poids	12,2 kg
Alimentation	Sélecteur de tension 100-120V / 220-240V, fusible F6.3A H 250V
Canaux	2 canaux universels (instrument ou micro), avec réverbération Hall réglable
Égalisation par canal	Low, Mid Level, Mid Freq (300 Hz - 3,5 kHz), High
Phase	Inverseur de polarité par canal
Entrées	2 combinées Jack 6,35 mm / XLR (alimentation fantôme 16 V), AUX IN minijack, entrée Footswitch
Sorties	Ligne symétrique XLR (mic/line), Effects Send/Return, casque minijack
Boucle d'effets	Niveau sélectionnable -20 dBV / +4 dBu
Pédalier optionnel	2 contacteurs (réverbération ON/OFF par canal), référence 7706500000
Accessoires fournis	Housse de transport, référence 7707389000
Fonctions supplémentaires	Poignée intégrée avec support pour mobile, béquille inclinable, semelle caoutchouc
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants et l'humidité excessive
Sécurité	Débrancher avant remplacement du fusible ; ne pas utiliser de micros à ruban avec l'alimentation fantôme
Réparabilité et pièces détachées	Consulter un service agréé Fender ; fusible et haut-parleurs disponibles via la marque

FOIRE AUX QUESTIONS - Acoustic Pro FENDER

Comment régler les médiums sur l'Acoustic Pro ?

Utilisez le potentiomètre Mid Freq pour sélectionner la fréquence (300 Hz à 3,5 kHz) et Mid Level pour ajuster son niveau (-16 dB à +16 dB). Pour faciliter le réglage, placez d'abord Mid Level au minimum ou au maximum pour identifier la plage de fréquences, puis ajustez.

Puis-je utiliser un micro avec l'ampli ?

Oui, chaque canal accepte un micro via l'entrée combinée XLR. L'alimentation fantôme de 16 V peut être activée, mais évitez les micros à ruban qui pourraient être endommagés.

Comment connecter un pédalier pour contrôler la réverbération ?

Branchez le pédalier optionnel (réf. 7706500000) sur la prise Footswitch à l'arrière. Il permet d'activer/désactiver la réverbération de chaque canal indépendamment.

Que faire si l'ampli ne s'allume pas ?

Vérifiez le fusible (F6.3A H, 250V) en débranchant l'appareil et en tournant le porte-fusible vers la gauche avec un tournevis. Remplacez-le par un fusible identique. Assurez-vous que le sélecteur de tension est sur la position correcte (100-120V ou 220-240V).

Comment utiliser la boucle d'effets ?

Connectez l'entrée de votre processeur d'effets à la sortie Effects Send et la sortie du processeur à l'entrée Effects Return. Ajustez le niveau via le bouton Effects Loop Level : relâché pour -20 dBV (effets sur pile), enfoncé pour +4 dBu (effets rack).

Puis-je brancher un lecteur audio externe ?

Oui, utilisez l'entrée AUX IN (minijack) sur la face supérieure. Le volume se règle directement sur le lecteur externe.

Comment réduire le larsen ?

Pour chaque canal, vous pouvez inverser la polarité en enfonçant le bouton Phase. Ajustez également les réglages Mid Freq et Mid Level pour réduire le larsen induit par les fréquences médiums.

L'ampli peut-il être utilisé comme moniteur de scène ?

Oui, l'Acoustic Pro est équipé d'une béquille arrière qui permet de l'incliner pour une utilisation en moniteur de retour. La poignée supérieure peut aussi accueillir un mobile (mode avion recommandé).

Quelle est la tension d'alimentation requise ?

L'Acoustic Pro dispose d'un sélecteur de tension pour fonctionner sous 100-120V ou 220-240V, 50/60 Hz. Vérifiez la position avant de brancher l'appareil.

Comment nettoyer l'ampli ?

Utilisez un chiffon sec pour dépoussiérer l'appareil. Évitez les solvants, les produits abrasifs et l'humidité excessive. Débranchez l'ampli avant tout nettoyage.

MODE D'EMPLOI Acoustic Pro FENDER

FRANÇAIS mode d'emloi .10.

Le Fender Acoustic Pro est un ampli de guitare acoustique établissant de nouveaux standards sonores et esthétiques. C'est le partenaire idéal pour tout guitariste électro-acoustique à la recherche d'un son plein, naturel et puissant sans pour autant devoir faire de compromis sur les réglages et les caractéristiques. Pourvu d'un boîtier boisé aux lignes courbes, il est conçu pour sublimer le son de votre guitare acoustique et pour répondre aux critères des musiciens les plus exigeants.

Facilement transportable lors de vos performances en solo, l'Acoustic Pro possède deux canaux universels pouvant être utilisés avec un instrument ou un micro, chacun doté d'une magnifique reverb réglable de type Hall. Développant une puissance de 200 watts et pourvu d'un Woofer de 12" en néodyme, il est idéal sur scène, utilisé comme moniteur de retour de niveau professionnel. Il est doté d'une poignée intégrée et d'une béquille permettant de l'incliner, peut être utilisé avec une tension de 100 à 240 volts et est livré avec une housse adaptée.

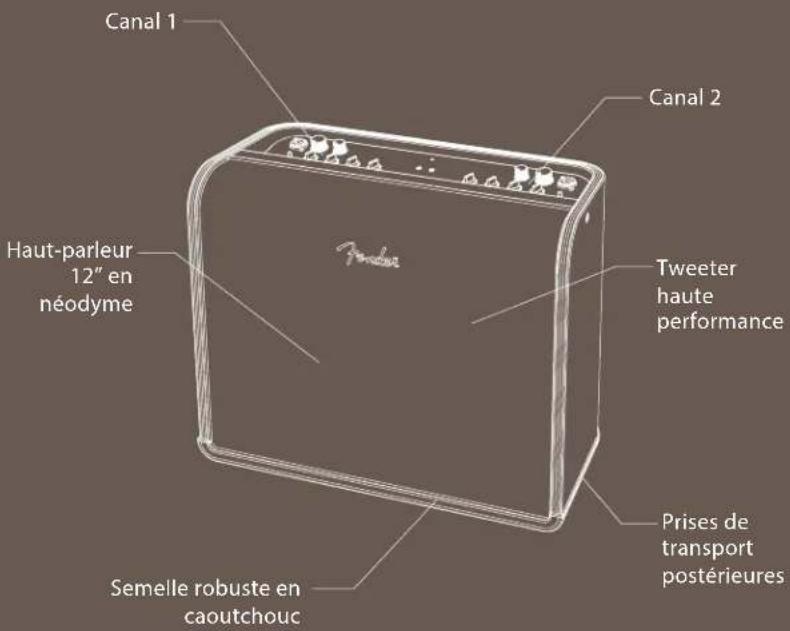

Canal 1 Haut-parleur 12" en néodyme Canal 2 Tweeter haute performance Prises de transport postérieures Semelle robuste en caoutchouc

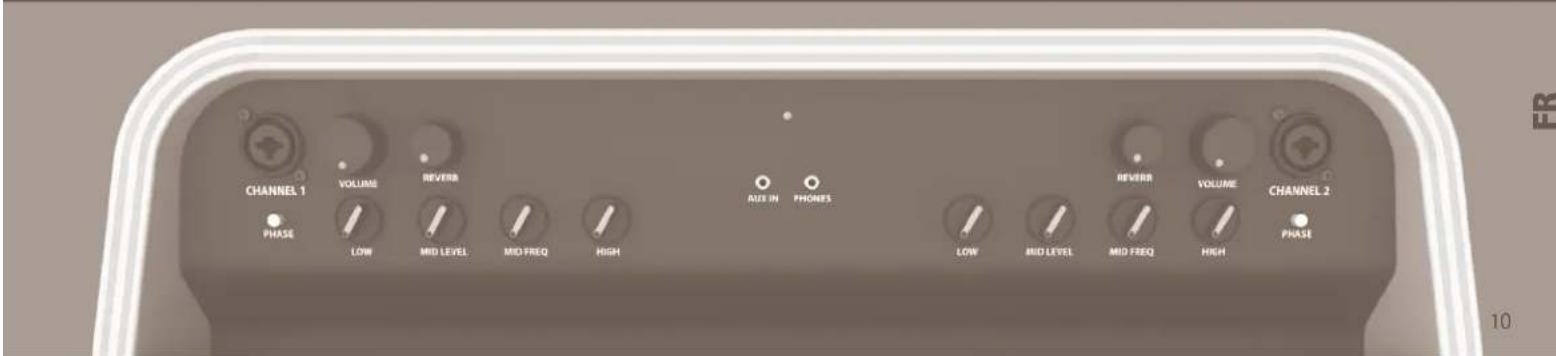

CHANNEL 1 VOLUME REVERB PHASE LOW MID LEVEL MID FREQ HIGH AUX IN PHONES REVERB VOLUME CHANNEL 2 LOW MID LEVEL MID FREQ HIGH PHASE 10

Caractéristiques de la Face Supérieure

123

4

3

5

678

9

10 11

1 ENTRÉE CHANNEL 1: Cette entrée combinée Jack 6,35 mm/XLR permet de connecter un instrument ou un micro ; le connecteur XLR peut fournir une alimentation fantôme à votre micro si nécessaire (ne pas utiliser de micros à ruban, ceux-ci pouvant être endommagés par la tension fantôme).*
2 VOLUME: Permet de régler le volume général du canal 1.*
3 REVERB: Permet de régler le niveau de la reverb du canal 1. La reverb de chaque canal peut être désactivée avec le pédalier en option.*

4 PHASE: Enfoncez ce bouton pour inverser la polarité du haut-parleur du canal 1, ce qui peut permettre de réduire le larsen.*
5 LOW: Permet de régler les basses fréquences du canal 1.*
6 MID FREQ: Permet de régler la plage de fréquences médium du canal 1. Utilisez ce réglage en conjonction avec le potentiomètre Mid Level (7) pour sculpter les médiums et réduire le larsen induit par ces fréquences.*
7 MID LEVEL: Permet de régler le niveau des médiums du canal 1. Ce réglage agit sur la plage de fréquence sélectionnée par le potentiomètre Mid Freq (6).*

REMARQUE: Pour simplifier le réglage, placez d'abord le potentiomètre Mid Level (7) au minimum ou au maximum afin d'Identifier facilement la plage de fréquences sur laquelle agit le réglage Mid Freq (6). Sélectionnez ensuite la plage de fréquences médium que vous souhaitez régler. Enfin, réglez le niveau de cette fréquence à votre convenance.

8 HIGH: Permet de régler les hautes fréquences du canal 1.*
9 INDICATEUR MARCHE/ARRÊT: S'allume lorsque l'Acoustic Pro est sous tension.

10 AUX IN: Cette entrée minijack permet de connecter un lecteur audio externe; utilisez le réglage de volume du lecteur pour ajuster le niveau de l'accompagnement.
11 PHONES: Sortie minijack pour casque. Lorsqu'un casque est connecté, la sortie haut-parleur des deux canaux est automatiquement désactivée.

* Le canal 2 possède des réglages identiques, situés sur la partie droite de la face supérieure.

Caractéristiques de la Face Arrière

ACOUSTIC PRO

1 INTERRUPTEUR: Permet de mettre l'Acoustic Pro sous/hors tension.
2 EMBASE SECTEUR: Elle permet de connecter le cordon secteur CEI.
3 SÉLECTEUR DE TENSION: Permet de sélectionner la tension adéquate pour alimenter l'appareil (100V-120V ou 220V-240V).

4 FUSIBLE: Il protège l'Acoustic Pro des problèmes électriques. Veillez à remplacer un fusible grillé par un autre dont les caractéristiques correspondent à celles indiquées près du compartiment du fusible. Assurez-vous que l'ampli est déconnecté du secteur puis retirez le porte-fusible en le faisant tourner vers la gauche avec un tourne-vis à tête plate.

5 EFFECTS SEND: Connectez cette embase Jack 6,35 mm à l'entrée d'un processeur d'effets externe.
6 EFFECTS RETURN: Connectez cette embase Jack 6,35 mm à la sortie d'un processeur d'effets externe.

REMARQUE: Les embases Send et Return sont compatibles avec les câbles asymétriques et symétriques, ces derniers permettant de réduire le bruit de ligne lorsqu'ils sont utilisés avec des appareils compatibles avec ce genre de câbles.

7 FOOTSWITCH: Cette entrée Jack 6,35 mm permet de connecter le pédalier optionnel à deux contacteurs (PN 7706500000). Le pédalier permet d'activer/désactiver la reverb de chaque canal.
8 SORTIE LINE SYMÉTRIQUE: Cette sortie XLR symétrique permet de connecter l'ampli à un système de sonorisation ou d'enregistrement. Elle fonctionne en conjonction avec le sélecteur mic/line (10).

9 EFFECTS LOOP LEVEL: Permet d'adapter le niveau de la boucle d'effets au type d'effets utilisé. Relâchez ce bouton pour un niveau de -20dBV, idéal pour les effets fonctionnant sur pile ; en- foncez-le pour obtenir un niveau de +4dBu, parfait pour les effets en rack.
10 MIC/LINE: Permet d'adapter le niveau de la sortie ligne (8) pour une utilisation avec un système de sonorisation ou d'enregistrement. Relâchez ce bouton pour obtenir un niveau micro ; enfoncez-le pour un niveau ligne.
11 GROUND/LIFT: Laissez ce bouton en position relâchée pour un fonctionnement normal (relié à la terre). Enfoncez-le pour déconnecter la sortie ligne (8) de la terre, ce qui peut permettre de réduire les bruits de ligne dans certaines situations.

CARACTÉRISTIQUES TECHNIQUES

TYPE PR3238

PUISSANCE 200W dans 8Ω

IMPÉDANCE D'ENTRÉE INSTRUMENT (6,35 mm): 18,2 kΩ symétrique

MICRO (XLR): 1,8 kΩ symétrique

IMPÉDANCE DE SORTIE 3,3 kΩ sortie ligne symétrique

ALIMENTATION FANTÔME 16V (entrées XLR)

NIVEAU DE LA BOUCLE D'EFFETS -20 dBV/+4 dBu (sélectionnable)

RÉGLAGES DE TONALITÉ FRÉQUENCE MÉDIUMS

RÉGLABLE: de 300 Hz à 3,5 kHz

NIVEAU: de -16 dB à +16 dB (à la

fréquences sélectionnée)

FUSIBLE F6.3A H, 250V

PÉDALIER (optionnel) Pédalier Acoustic Pro/SFX à 2 contacteurs PN 7706500000

HOUSSE (fournie) PN 7707389000

HAUT-PARLEURS

TWEETER: 5550029131

WOOFER: 12" néodyme PN 7707090000

DIMENSIONS

LARGEUR: 53,3 cm

PROFONDEUR: 26,7 cm

POIDS

HAUTEUR: 44,5 cm

12,2 kg

Les caractéristiques du produit peuvent être modifiées sans préavis.

ATTENTION: Pour éviter tout risque de choc électronique, ne pas raccorder au secteur tant que la grille n'a pas été remise en place.

FR La béqui l'incliner de retou

La poignée supérieure intégrée de l'Acoustic Pro est conçue pour pouvoir accueillir les appareils mobiles (par exemple, les smartphones, tablettes). Pour éviter toute interférence, ces appareils doivent être placés en mode "avion."

La béquille de l'Acoustic Pro, permettant de l'incliner pour une utilisation en moniteur de retour de scène, se rétracte dans la partie postérieure de l'ampli.
