NAVODILA ZA UPORABO Acoustic Pro FENDER

SLOVENŠČINA uporabniški priročnik. 38....

日本語 オーナーズ・マニュアル 42

中文 用户手册 46

Ojačevalec Fender Acoustic Pro postavlja nove standarde za zvok in slog akustične kitare. Popoln partner za akustično-električne kitariste, ki potrebujejo poln in naraven ton in zmogljivost z jasnimi funkcijami in upravljanjem. Z elegantno, ukrivljeno akustično zasnovo zadnjega dela iz lesa in stranic, ki dopolnjujejo obliko akustične kitare, nagovarja estetskost akustičnega glasbenika.

Acoustic Pro je popoln sistem za takojšnje solo igranje na katerikoli lokaciji z dvema univerzalnima kanaloma, zasnovanima za inštrument ali mikrofon, vsak z možnostjo živega odmeva dvorane. Z 200 W izhodne moči in 12" nizkotoncem z neodimijevim magnetom je popoln za profesionalni monitoring na odru z glasbeno skupino skupaj z drugimi priročnimi funkcijami za glasbenike, kot so vgrajen ročaj, nogica z nagibom nazaj, univerzalno delovanje 100-240 V in oblazinjenim pokrovom.

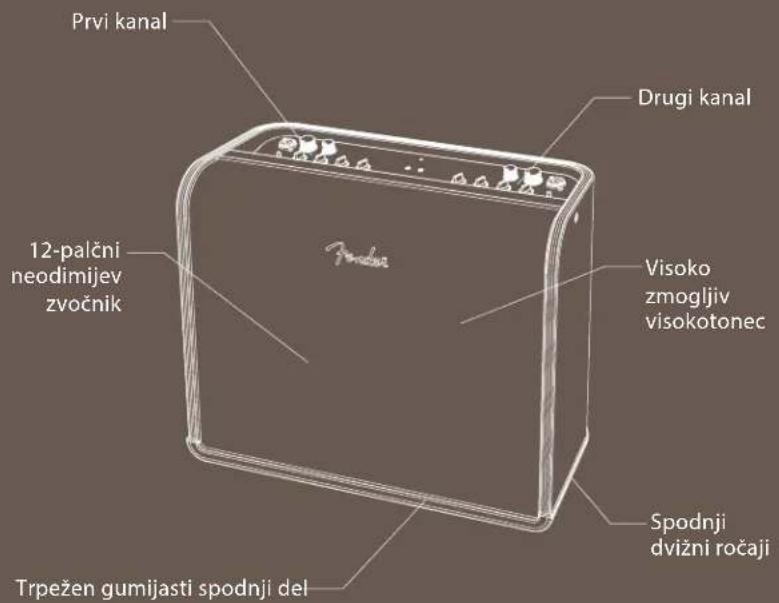

Prvi kanal 12-palčni neodimijev zvočnik Drugi kanal Visoko zmogljiv visokotonec Spodnji dvižni ročaji Trpežen gumijasti spodnji del

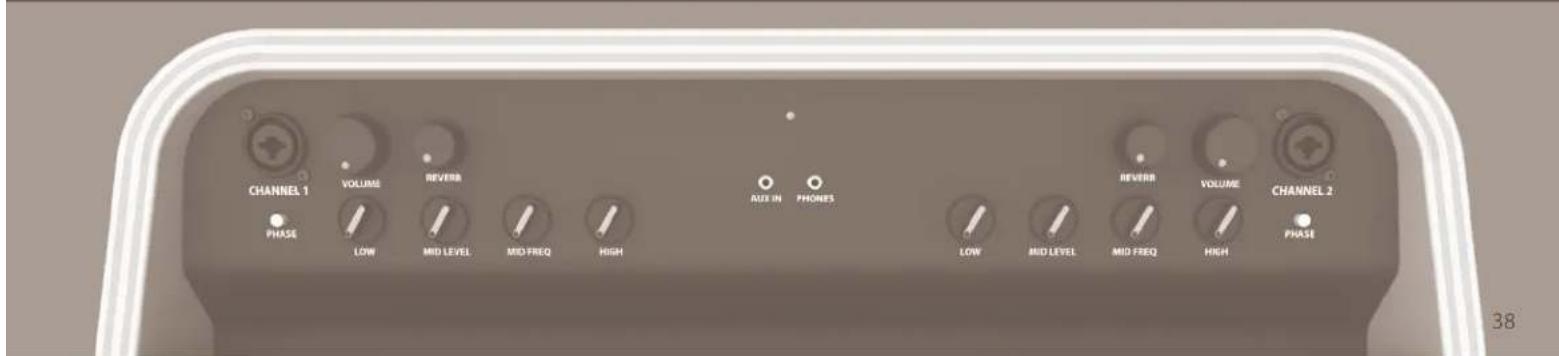

CHANNEL 1 VOLUME REVERB PHASE LOW MID LEVEL MID FREQ HIGH AUX IN PHONES REVERB VOLUME CHANNEL 2 LOW MID LEVEL MID FREQ HIGH PHASE 38

Funkcije Zgornje Plošče

123

4

3

5

678

9

10 11

1 VHOD PRVEGA KANALA (CHANNEL ONE): Kombinacijski vtič za prvi kanal za vhode ¼" ali XLR Tu priklopite inštrument ali mikrofon: vhod XLR zagotavlja fantomsko napajanje za mikrofone, ki ga potrebujejo (ne uporabljajte dinamičnih mikrofonov (ribbon mic), ki jih fantomsko napajanje lahko poškoduje).*
2 VOLUME: Prilagoditev skupne glasnosti prvega kanala.*
3 REVERB: Prilagoditev ravni odmeva prvega kanala.* Odmev za vsak kanal lahko zaobidete z opcijskim nožnim stikalom*

4 PHASE: Pritisnite, će želite obrniti polarnost prvega kanala, kar lahko pomaga zmanjšati odziv.
5 LOW: Prilagoditev nizkih tonov prvega kanala.*
6 MID FREQ: Prilagoditev razpona srednjih frekvenc prvega kanala. Uporablja se skupaj z nastavitvijo srednjih ravni (7) za prilagoditev srednjih frekvenc in zmanjšanje odziva srednjega razpona.*
7 MID LEVEL: Prilagoditev razpona srednje frekvenčne ravni prvega kanala. Deluje pri srednji frekvenci, ki jo upravlja nastavitev srednjih frekvenc (6).*

OPOMBA: Najboljši način za prilagoditev teh dveh nastavitev je, da najprej nastavite srednjo raven (7) na minimum ali maksimum, da lahko jasno razločite nastavitev srednjih frekvenc (6) s sluhom. Nato nastavite prilagoditev srednje frekvence na želeno frekvenco. Nazadnje prilagodite nastavitev srednjih ravni na želeno nastavitev.

8 HIGH: Prilagoditev visokih tonov prvega kanala.*
9 POWER INDICATOR: Indikator delovanja sveti, ko je Acoustic Pro vključen.

10 AUX IN: 1/8" pomožni vhod za oba kanala. Tu priključite zunanje predvajalnike zvoka; za prilagoditev ravni glasnosti uporabite zunanjo napravo.

11 PHONES: 1/8" izhod za slušalke za oba kanala samodejno utišata zvočnike.

* Označuje enako funkcijo drugega kanala na nasprotni strani zgornje nadzorne plošče.

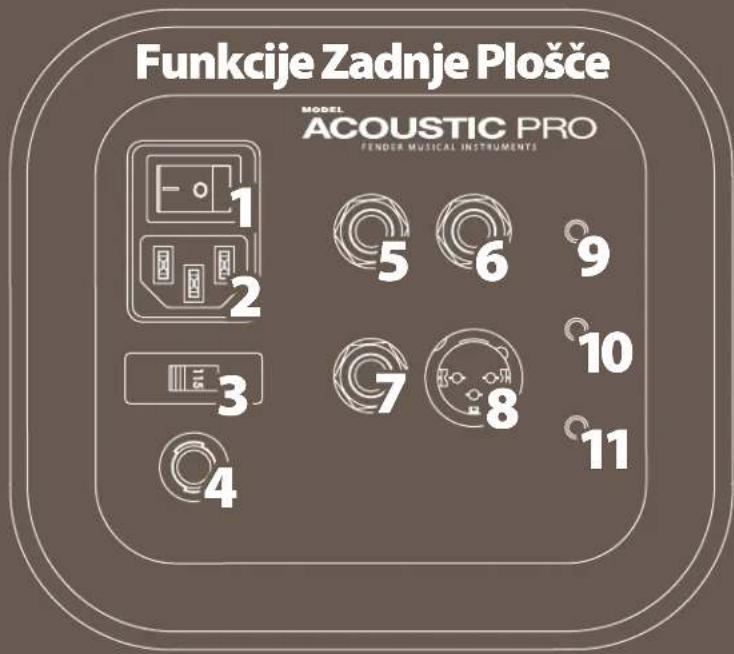

Funkcije Zadnje Plošče MODEL ACOUSTIC PRO FENDER MUSICAL INSTRUMENTS 1 2 3 4 5 6 7 8 9 10 11

1 POWER: Vključi in izključi Acoustic Pro.
2 IEC POWER INLET: Za povezavo napajalnega kabla IEC z Acoustic Pro.
3 VOLTAGE SELECTOR: Za izbiro ustrezne napetosti (100V-120V ali 220V-240V) za delovanje v skladu z razpoložljivo napetostjo.

4 FUSE: Varovalka zagotavlja zašči- to pred prekomernim tokom za Acoustic Pro. Prepričajte se, da je zamenjava za pregorelo varovalko enake vrste in značilnosti, kot je navedeno zraven držala varovalke. Napetost mora biti izključena, nato lahko odstranite varovalko tako, da jo zavrtite v nasprotni smeri urnega kazalca s ploskim izvijačem.

5 EFFECTS SEND: Povežite ta ¼" vtič v vhod na zunanji efekt ali verigo naprav.
6 EFFECTS RETURN: Povežite ta 1/4" vtič v izhod na zunanji efekt ali verigo naprav.
OPOMBA: Vtiča za vhod in izhod sta namenjena za uporabo s standardnimi kabli za instru- mente in uravnoteženimi kabli TRS; slednji lahko zmanjšajo linijski šum z uporabo opreme, združljive s TRS.
7 FOOTSWITCH: Za povezavo z opcijskim dvogumbnim nožnim stikalom (št. 7706500000) s tem ¼" vhodnim vtičem. Nožno stikalo omogoča obvod odmeva za vsak kanal.
8 BALANCED LINE OUT: Za poveza-vo z vhodi zunanjih ojačevalcev zvoka in snemalnih naprav z uporabo tega uravnoteženega izhodnega vtiča XLR. Deluje v povezavi z gumbom mic/line (10).
9 EFFECTS LOOP LEVEL: Izberite eno od dveh nastavitev za združljivost z zunanjimi efekti. Položaj "out" je -20 dBV za uporabo z večino efekti z napajan-

jem na baterije, položaj "in" je +4 dBV za uporabo z večino efekti, montiranimi na stojalih.

10 MIC/LINE: Izberite eno od dveh nastavitev za prilagoditev kompatibilnosti signala zunan-je ojačitve zvoka in snemalne opreme. Deluje v povezavi z uravnoteženim linijskim izhodom (8), položaj "out" za raven mikrofona, položaj "in" za linijsko raven.
11 GROUND/LIFT: Za normalno (ozemljeno) delovanje naj bo gumb v položaju "out". Položaj "in" prekine ozemljeno povezavo uravnoteženega linijskega izhoda (8), kar lahko v nekaterih situacijah pripomore k zman-jšanju linijskega šuma.

SPECIFIKACIJE

TIP PR3238

NAPAJANJE 200W v 8Ω

UPORNOSTI VHODA INSTRUMENT (1/4"/6,35 mm): 18.2kΩ

uravnoteženo

MIC (XLR): 1,8kΩ uravnoteženo

UPORNOSTI IZHODA 3,3kΩ uravnotežen linijski izhod

FANTOMSKO NAPAJANJE 16V (vhodi XLR)

NIVOJI ZANKE EFEKTOV -20 dBV/+4 dBu (možnost preklopa)

NASTAVITVE TONA PRILAGODLIVI SREDNJI TONI

FREKVENCA: 300 Hz do 3,5 kHz

STOPNJA: -16 dB do +16 dB (pri izbrani frekvenc

VAROVALKA F6.3A H, 250V

NOŽNO STIKALO (opcijsko) Dvogumbno, Acoustic Pro/SFX ŠT. 7706500000

OBLAZINJEN POKROV ŠT. 7707389000 (priložen)

ZVOČNIKI 12" neodimijevi ŠT. 7707090000 VISOKOTONEC: 5550029131

DIMENZIJE VIŠINA: 44,5 cm ŠIRINA: 53,3 cm GLOBINA: 26,7 cm

TEŽA

12.2 kg

Specifikacije izdelka se lahko spremenijo brez predhodnega obvestila.

POZOR: Da preprečite nevarnost električnega udara, ne priključujte na električno napeljavo, ko je mrežica odstranjena.

Vgrajen zgornji ročaj ojačevalca Acoustic Pro je na priročnem mestu za namestitev mobilnih naprav (kot so pametni telefoni in tablični računalniki). Te naprave nastavite v način letenja, da se izognete zvočni interferenci.

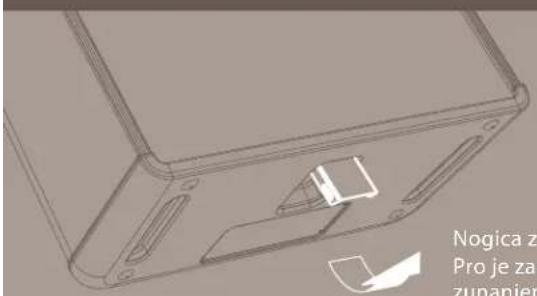

Nogica z nagibom nazaj ojačevalca Acoustic Pro je za priročen monitoring nameščena na zunanjem spodnjem delu ohišja.
