NAVODILA ZA UPORABO Passport Venue Series 2 FENDER

Cestitamo vam za nakup avdioSYSTEM FenderPassport Venue Series 2 - samostojega prenosega avdioystema,ki jezasnovan za izvsten zvok - kjerkoli! Sistem Passport lahko nosite kot kovcek in preprosto odpnete zapaha za dostop do dveh zvočnikov polnegara Razpona,mezalkeznapajanem ter napajalnegain zvočniškega kabla.

Sistem Passport lahko uporabljate kot javni systemd ozvocenja ali za ojačitev glasbenih instrumentov in vokalov. Povežite mobilne naprave za enostavno spremljanje, vklučno s pretočnim

predvajanem Bluetooth. Sistem Passport namestite hitro in enostavno. LahkoPokriva tudi veceja obcinstva, prav takpo ja te inovativni izdelek zelo preprost za uporabo. Upravljalna plosca ima na voljo linjske kanale in mono kanale za mikrofon ter stereo linjske kanale z razlicnimi vhodnimi in izhodnimi vtici za izjemno prerlagodljivost.

Registrarajte svoj Passport Venue Series 2 na splletni strani start.fender.com.

NASTAVITEV SISTEMA

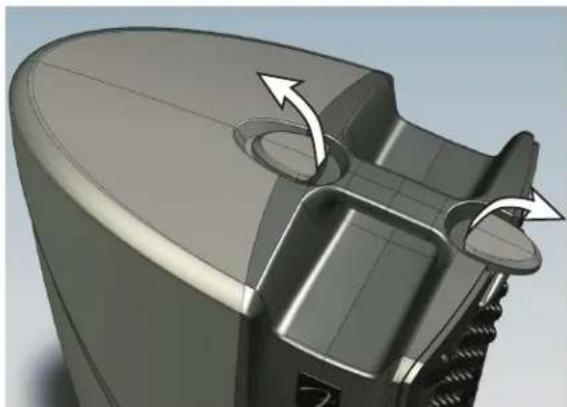

1. ODPIRANJE: Razpnite zapaha za dostop do ohišja na zgornji straniSYSTEMa Passport in ločite ohišji zvočnikov od mešalke znapajanjem:

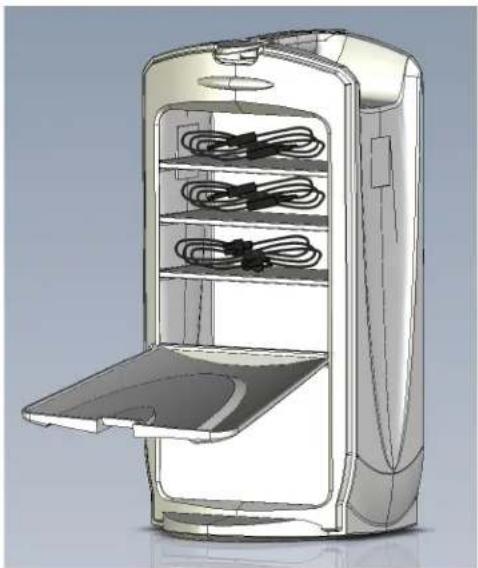

1. PREDEL ZA SHRANJEVANJE ZVOCNIISKIH IN NAPAJALNEGA KABLA: Odprite predel za shranjevanje na zadnji strani mešalke in odstranite napajalni kabel in zvočniške kable:

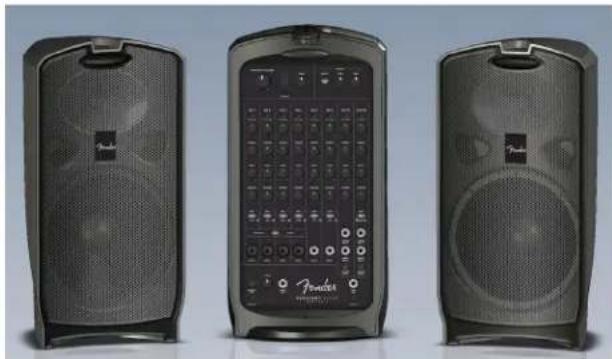

1. POSTAVITEV: Za optimalne rezultate dvignite zvočnika na stojala za zvočnike Passport ali stabilne mize. Zvočnika naj bosta postavljena Čim bolj narazen za maksimalno stereo porazdelitev v prostoru. Mešalko postavite v blizini za enostaven dostop do upravlajne plošće:

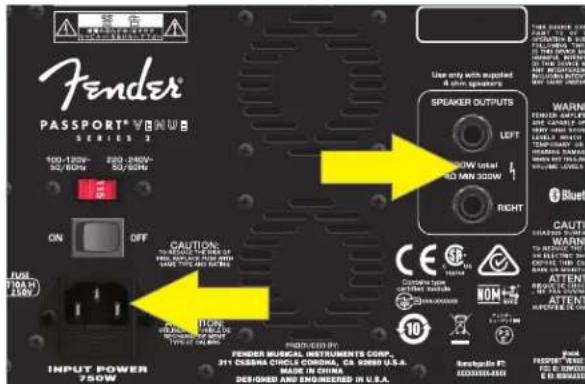

1. Priklop NAPAJALNEGA/ZVOCNIISKEGA KABLA: Prikljucite zvočniška kabela v levi in desni vtic za zvočnika na zadnj strani mešalke (zgornja desna pušica), nato pravilno prikrljucite levi in desni zvočnik. Prepričajte se, da je glavno stikalo izklopljeno, preden prikrljucite napajalni kabel (priložen) v vtic za napajanje na zadnj strani mešalke (spodnja leva pušica); prikrljucite drugi konec v ozemljeno elektríchno vticnico:

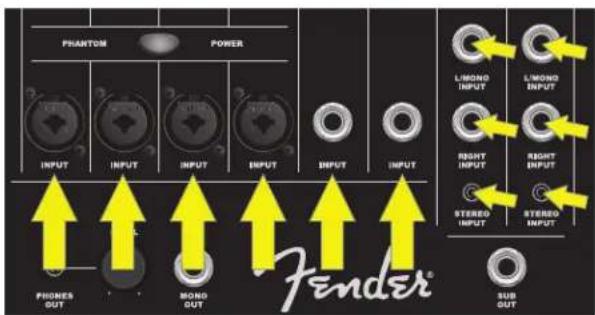

1. VHODI: Mikrofone priključite v kanale od 1 do 4; druge mono zvočne vire, kot so instrumenti, priključite v kateri koli drugi kanal. Za stereo/mono vire zvoka, kot so klaviature, drugi linjski zvočni viri in mobilne naprave, uporabite vhode kanalov 7/8 in 9/10:

1. VKLOP: Najprej vkljucite vso zunanjo opremo, povezano s systemom Passport, nato vkljucite Passport. Indikator LED za napajanbe bozasvetil zeleno:

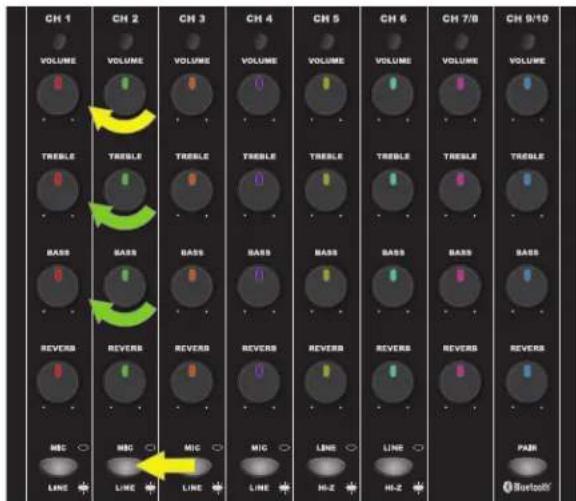

1. NASTAVITEV RAVNI: Prikljucite mikrofon ali drug vir zvoka in počasi povečajte GLASNOST tega kanala. Indikator LED nad nastavitvijo GLASNOSTI bo osvetljen zeleno, ko je prisoten signal. Indikator LED bo osvetljen rumeno, ko se signal prblizuje ravni prirezovanja; indikator bo osvetljen rdece, ko pride do prirezovanja (distorzije). Za najboljse delovanje nastavite GLASNOST (VOLUME) in TON (TONE) kanala takto, da je indicator LED osvetljen zeleno in obcasno rumeno. Ce se indicator LED obarva rdece, znizajte nastavitev GLASNOSTI ali TONA. Ce indicator LED še vedno zasveti rdece, tudi ko ste prilagodili GLASNOST in TON, pritsnite gumb MIC/LINE:

Vse kanale nastavite na ta nacin. Z gumbi za GLASNOST kanala nastavite relativno glasnost vsakega kanala za celotno uravnotezenost, nato pa prilagodite SKUPNO GLASNOST (MASTER VOLUME) za sploso glasnost predvajanja glasbe. Gumb za SKUPNO GLASNOST ima na desni strani MERILNIK RAVNI SIGNALA; ce je ta osvetljen rdece, ustrezno zmanjsajte SKUPNO GLASNOST.

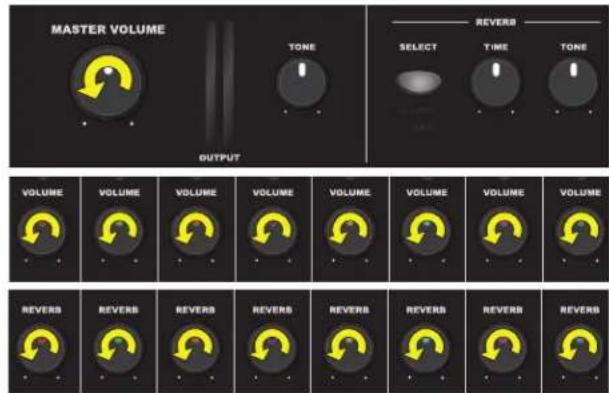

1. ZACETNA GLASNOST/ODMEV: Za zaetek obnite gumb za SKUPNO GLASNOST, vse gumbe za KANALE in vse gumbe za ODMEV (REVERB) do konca v levo:

1. NASTAVITEV SKUPNE GLASNOSTI: Obrnite gumb za SKUPNO GLASNOST do 1/4 glasnosti:

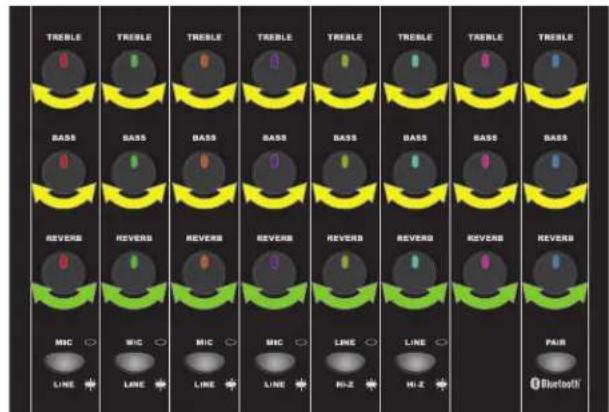

1. NASTAVITEV TONA/ODMEVA: Vsi gumbi za nastavitev TONA (VISOKI, NIZKI TONI) naj bodo v središćnem položaju (nevtralni položaj izenačevalnika), vsak gumba z nastavitev TONA pa prilagodite po Želji za njabolj jasno in konstentno predvajanje zvoka na območju: Nastavitve ODMEVA niso v središćnem položaju; nastavite jiho Želji:

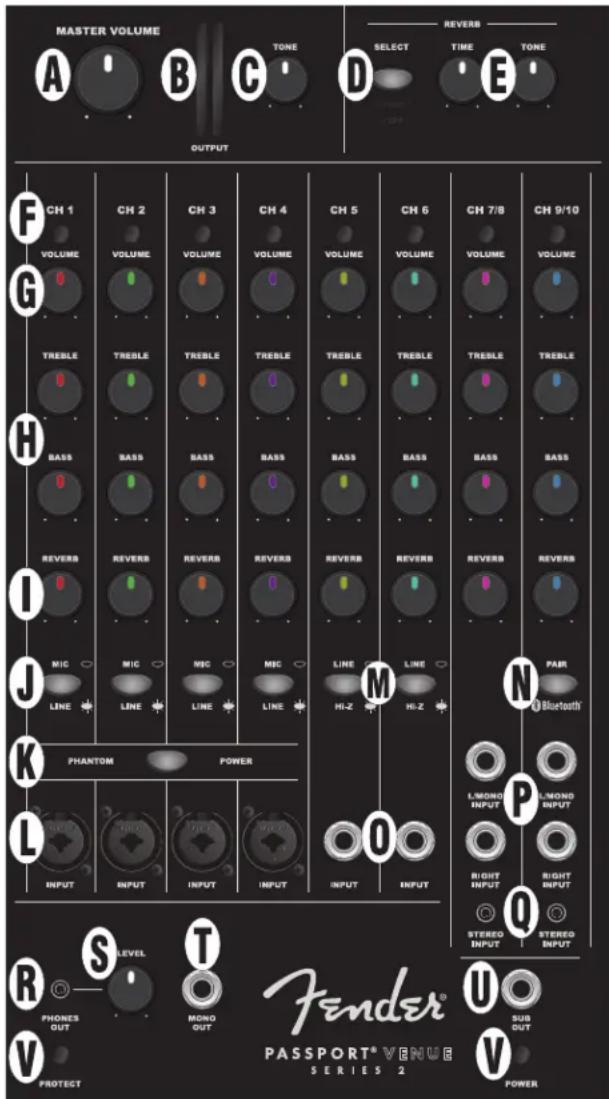

SPREDNJA PLOŠCA

A. SKUPNA GLASNOST: Prilagoditev splošne glasnosti. Ko je gumb obrnjen povsem v levo, zvok ne bo predvajan.
B. MERILNIKI RAVNI SIGNALA: Prikaz leve/desne ravni izhodnega signala ojačevalca. Če merilniki svetijo rdeče, zmanjsajte SKUPNO GLASNOST (A), da preprećite popačenje in se izognete preobrenitvi/izklopu ojačevalca (glej element V, LED-INDIKATOR VKLOPA/ZašćTE, za ponastavitev naprave po izklopu v načinu zašćte).
C. TON: Prilagoditev splošnih tonskihlastnosti, središčni połojaz pomeni »nevtralen « odziv. Obrnite v desno za ojacitev visokih frekvenc in zmanjsanje nizkih; obrinite v levo, da zmanjsate visoke in ojacate nizke frekvence.
D. IZBIRA ODMEVA: Pritisnite za izbiro ene od dveh vrst odmeva. Odmev 1 « proizvaja odmeve od učinka temne dvorene do svetlega učinka «plate reverb« glede na nastavitev TONA ODMEVA (E), od katke do dolge difuzije glede na nastavitev CASA ODMEVA (E). Odmev 2 « proizvaja odmeve od srednje temnega učinka do svetlega učinka dvorane glede na nastavitev TONA ODMEVA (E), od katke do dolge difuzije glede na nastavitev CASA ODMEVA (E).
E. CAS/TON ODMEVA: TIME (CAS) prilagodi dolzino «repα« odmeva; TONE (TON) prilagodi tonske lastnosti odmeva.
F. INDIKATOR LED ZA SIGNAL/PRIREZOVANJE ZVOKA: Osvetjen je zeleno, ko je prisoten signal in rumeno, ko je raven signala -10 dB pod prirezovanjem. Osvetjen je rdece med prirezovanjem zvoka (glej 9. korak v NASTAVITEV SISTEMA).
G. GLASNOST KANALA: Prilagoditev glasnosti posameznih kanalov.
H. VISOKI/NIZKITONI: Prilagoditev visokih in nizkih tonov posameznih kanalov, središni položaj pomeni nevtralen odziv.
I. ODMEV: Prilagoditev učinka odmeva za posamezen kanal.
J. STIKALO ZA MIKROFON/LINIJO: Samo za kanale od 1 do 4; Če je nivo vira signala previsok (glej 9. korak v NASTAVITEV SISTEMA), pritisnite za zmanjsanje občutljivosti vhoda za 24 dB.
K. FANTOMSKO NAPAJANJE: Pritisnite za dovajanje 48 V fantomskega napajanja za kanale od 1 do 4. OPOMBA: Pri uporabi nekaterih studijskih mikrofonov, saj vsi niso združljivi's fantomskim napajanjem.
L. VHOD ZA KANAL MONO: Samo za kanale od 1 do 4; vhodi XLR in 1/4'' za mikrofone, instrumente in druge mono linjske zvočne vire.
M. STIKALO ZA LINJO/INSTRUMENT: Samo za kanale od 5 do 6, s stikalom aktivirate visokoimpedancni predojačevalec (»Hi-Z«) za pasivne instrumente, kot so elektricne in bas kitare. Za linijski vchod ali ce pride do prirezovanja (distorzije), stikalo izklopite.
N. SEZNANJANE BLUETOOTH: Samo za kanal 9/10; pritisnite za seznanje zunanjih naprav prek Bluetooth. Ko gumb utripa modro, v meniju Bluetooth zunanje naprave izberite PASSPORT VENUE Ko je povezava vzpostavljena, bo gumb prenehal utripati in svetil modro. Pritsnite in zadržite gumb, da prekinete povezavo Bluetooth. Za najboljskakovost zvoka nastavite glasnost na zunanji napravi (npr. pametni Telefon) na 75-100 odstokkov majvisje ravni glasnosti.
O. 1/4"- SAMO VHOD ZA KANAL MONO: Samo za kanala 5 in 6; 1/4" vchod za instrumente in druge linjske zvočne vire.
P. 1 / 4^ LEVI (MONO)/DESNIVHOD: Samo za kanale 7/8 in 9/10; vhoda za linjske stereo zvočne vire, ki potrebuju ločena vtica 1 / 4^ za vsak kanal. Č stereo vtič L/MONO uporabljate samostojno, bo deloval kot mono kanal; iz obeh zvočnikov bo zvok predvajan v načinu mono.
Q. 1/8" STEREO VHOD: Samo za kanale 7/8 in 9/10;vhod za mobilne naprave, računalnike in druge linjske stereo avdio vire s priključkom 1/8".

R. IZHOD ZA SLUSALKE: Tukaj priklujcite slusalke in smenalno opre mo. Nastavitve posameznih kanalov vplivo na ta izhod; nastavitev SKUPNA GLASNOST (A) pa ne.
S. UPRAVLJANE RAVNI: Prilagoditev ravni signala IZHODA ZA SLUSALKE (R) in MONO IZHODA (T).
T. MONO IZHOD: Za povezavo z monitorjem z napajanjem. Raven signala ima prednost pred SKUPNO GLASNOSTJO (A); prilagodite jo lahko z UPRAVLJANJEM RAVNI (S).
U. IZHOD ZA NIZKOTONEC: Za povezavo z nizkotoncem z napajanjem. Nastavite pretvornik regulacije frekvence na 120 Hz. S kontrolniki za glasnost nizkotonca ali upravljanem ravni nastavite nizke tone na zeleno raven. Če uporabljate zunanji nizkotonec,BODY signali pod 120 Hz samodejno odstrjeni iz glavnega ojačevalca in zvočnikov Passport.
V. LED-INDIKATOR VKLOPA/ZAŠCITE: INDIKATOR VKLOPA sveti zeleno, ko je system vkljucen. Sistem Passport ima vgrajeno notranjo zašcito, ki izkljuci izhode za predvajanze zvoka v primeru elektrčne okvare ali toplotnih težav; ko pride do tega, indicator zašcite zasveti rdece. Passport se samodejno ponastavi, ko so težave odpravljene. Če se Passport ne ponastavi samodejno, preverite varovalko v vtčnici napajalnegа kabela na zadnjki plošci (Y). Če LED-INDIKATOR ZAŠCITE neugasne tudi po zastostnem casu ohlajanja naprave in ko ste preizkusili druge elektrčne vtčnice, se posvetujte s pooblasčenim servisnim centrom Fender.

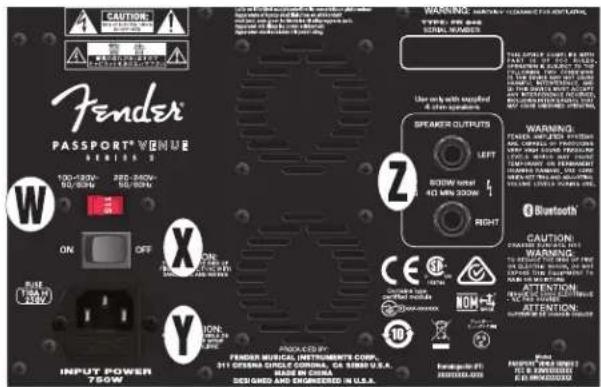

ZADNJA PLOŠCA

W. IZBIRNIK NAPETOSTI: To nastavitev napetosti 100 V/120 V-220 V/240 V preklopite samo, ce systemd Passport uporabljate v državi, ki uporablja drugacno napetost.
X. VKLOP/IZKLOP: Vklop in izklop systemd Passport.
Y. VtICNICA/VAROVALKA NAPAJALNEGA KABLA :V to vticnico prikljucite napajalni kabel (prilozen); drugi konec kabla prikljucite v ozemljeno elektricno vticnico in pri tem upostevajte pravilno nestavitev IZBIRNIKA NAPESTOI (W). Za preverjanje/zamenjavo varovalke od odklopite napajalni kabel in locite drzalo varovalke od VtICNICE NAPAJALNEGA KABLA; varovalko lahko zamenjate samo s taksnó, ki ima enake lastnosti.
Z. IZHODI ZA ZVOCNIKE: Tukaj prikljucite kabla za zvocnika Passport (prilozena).

SPECIFIKACije

C

TIP PR 846

PORABA ENERGUE 750W

IZHODNA MOC 600W

VAROVALKA T10AH.250V

VRSTAOJACEVALCA Razred D

ZVOCNIKI Dva nizkotonca 10^n , dva VF zvočnika 1.2"

MERE IN TEZA

Sirina:73,6cm

Viñina: 58,4 cm

Globina:27,9 cm

Teza:19,96 kg

Specifikacione izdelka se lahko spremenijo brez obvestila.
