MANUALE UTENTE Passport Venue Series 2 FENDER

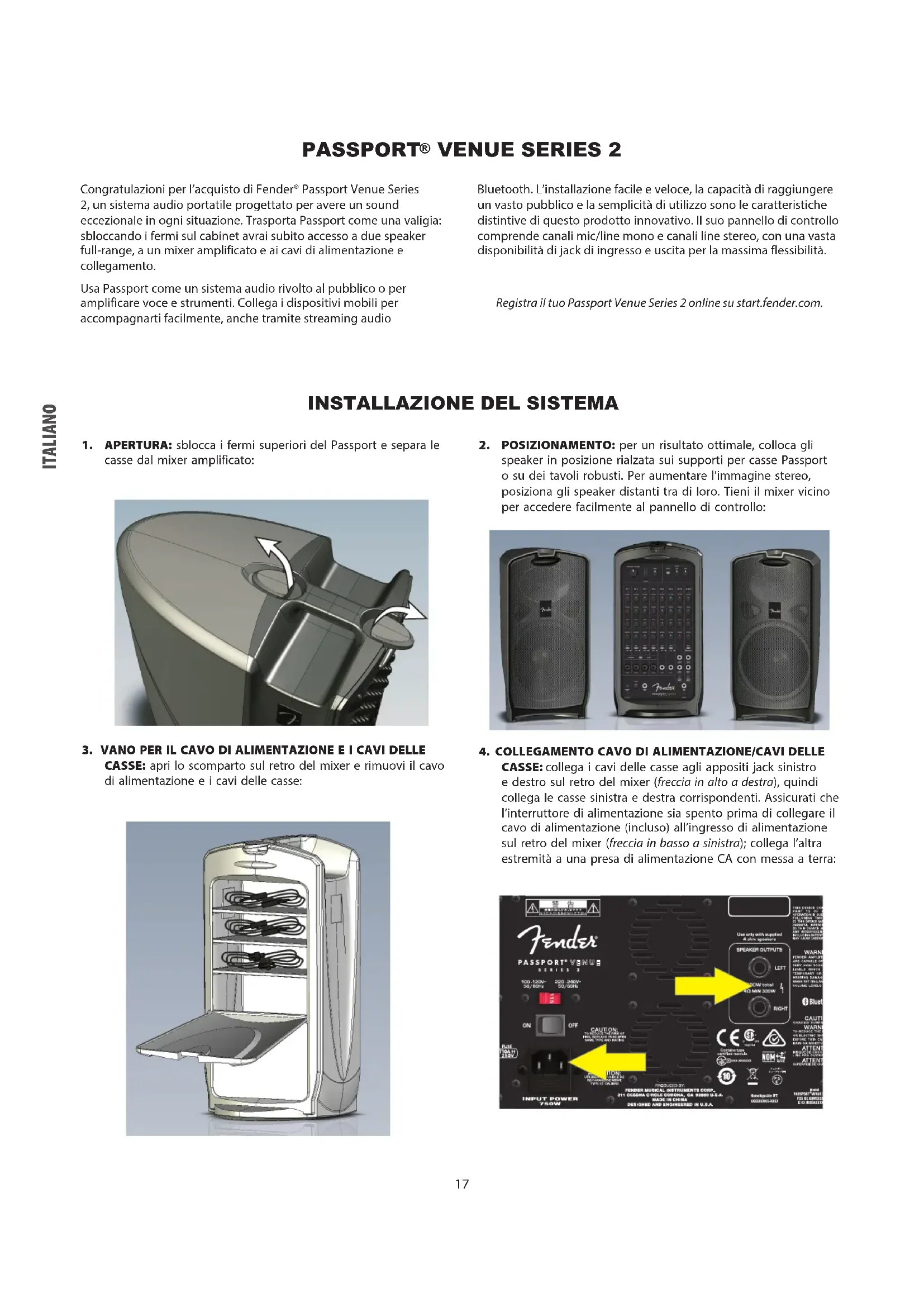

Congratulations per l'acquisto di Fender® Passport Venue Series 2, unsystema audio portatile progettato per avere un sound eccezionale in ogni situazione. Trasporta Passport come una valigia: sbloccando i fermi sul cabinet avrai subito accesso a due speaker full-range, a un mixer amplificato e ai cavi di alimentazione e collegamento.

Usa Passport come un sistema audio rivolto al pubblico o per amplificare voce e strumenti. Collega i dispositivi mobili per accompagnarti lavorente,anche tramite streaming audio

Bluetooth. L'installazione facile e veloce, la capacité di raggiungere un vasto pubblico e la semplicità di utilizzo sono le caratteristiche distinctive di quello prodotto innovativo. Il suo pannello di controllo comprende canali mic/line mono e canali line stereo, con una vasta disponibilità di jack di ingressore e uscita per la massima flessibilità.

RegistrariluoPassportVenueSeries2online su start.fender.com.

INSTALLAZIONDE DEL SISTEMA

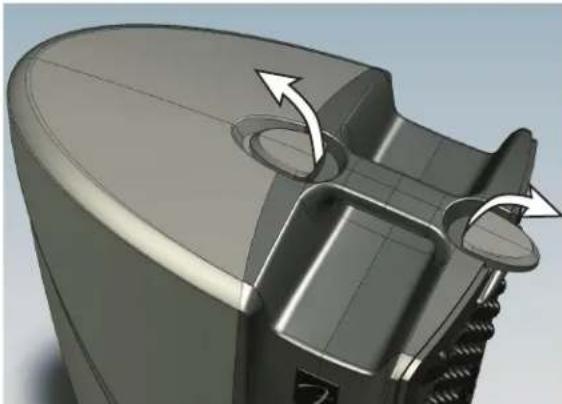

1. APERTURA: sblocca i fermi superiori del Passport e separa le casse dal mixer amplificato:

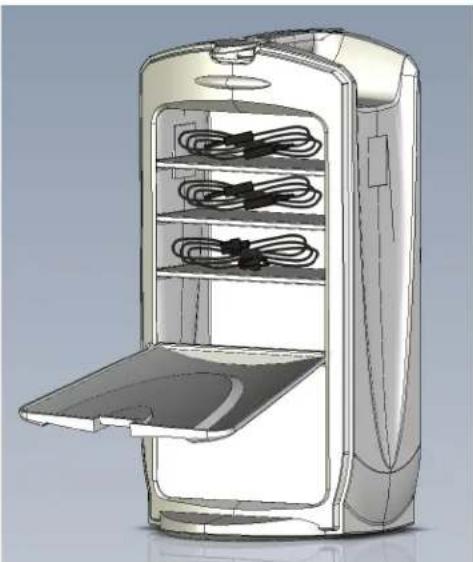

3. VANO PER IL CAVO DI ALIMENTAZIONE E I CAVI DELLE

CASSE: apri lo scomparto sul retro del mixer e rimuovi il cavo di alimentazione e i cavi delle casse:

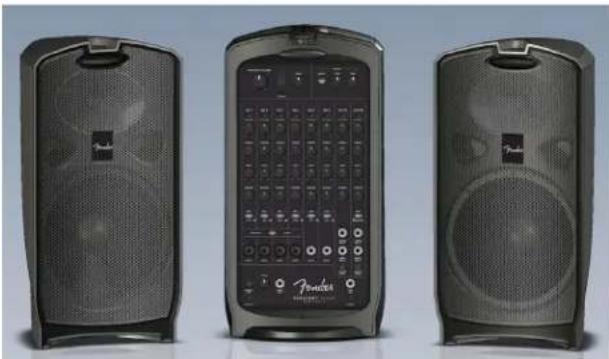

1. POSIZIONAMENTO: per un risultato ottimore, colloca gli speaker in posizione rialzata sui supporti per casse Passport o su dei davoli robusti. Per augmentare l'imagine stereo, posizione gli speaker distanti tra di loro. Tieni il mixer vicino per accedere migliormente al pannello di controllo:

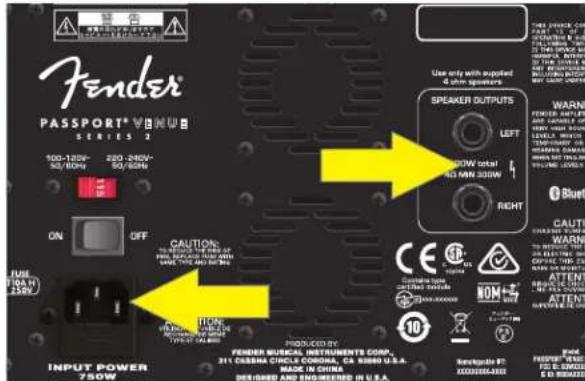

4. COLLEGAMENTO CAVO DI ALIMENTAZIONE/CAVI DELLE

CASSE: collega i cavi delle casseagli apposti jack sinistro e destro sul retro del mixer (freccia in alto a destra), quindi collega le casse sinistra e destra correspondenti. Assicurati che l'interruttore di alimentazione sia spento prima di collegare il cavo di alimentazione (incluso) all'ingresso di alimentazione sul retro del mixer (freccia in basso a sinistra); collega l'altra estremità a una presa di alimentazione CA con messa a terra:

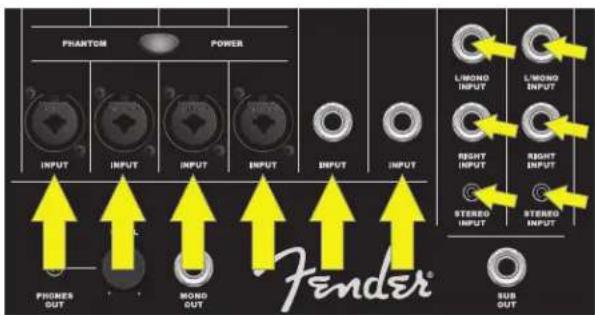

1. INGRESSI: collega i microfoni ai canali da 1 a 4; collega altre sorgenti sonore mono, ad esempio gli strumenti, a qualsiasi canale. Usa gli ingressi dei canali 7/8 e 9/10 per sorgenti sonore stereo/mono, come tastiere,及其他 sorgenti audio a livello di linea, e dispositiivi mobili:

1. ACCENSIONE: accendi prima tutte le apparecchiature esterne collegate, quindi accendi Passport. Il LED Power si illumina in verde:

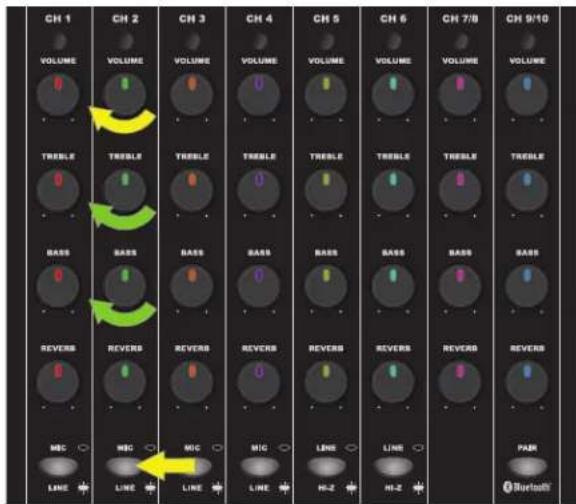

1. IMPOSTAZIONE DEI LIVELLI: collega un microfono o un'altra sorgente audio e alza lentamente il controllo VOLUME del canale. Il LED sopra il controllo VOLUME si illumina in verde in presenza di segnale, in giallo quando il segnale è prossimo al clipping, in rosso in caso di clipping (distorsione). Per prestazioni ottimali, imposta i comandi VOLUME e TONE del canale in modo che il LED sia verde e occasionallymente giallo. Se il LED diventa rosso, riduci le impostazioni dei comandi VOLUME o TONE. Se continua a divertare rosso althougho la regolazione dei comandi VOLUME e TONE, premi il pulsante MIC/LINE:

Usa quello metodo per regolare agli canale. Regola il livello relativivo di agli canale tramite le manopole VOLUME per ottenere un equilibrio generale, quando imposta il volume del mix complessivo con la manopola MASTER VOLUME. A destra della manopola MASTER VOLUME è presente un indicatore del livello del segnale: se si illumina in rosso, abbassa MASTER VOLUME di seguenza.

1. VOLUME/RIVERBERO INIZIALI: per iniziare, ruota completeness in senso antiorario la manopola MASTER VOLUME e le manopole VOLUME e REVERB di tutti i canali:

1. IMPOSTAZIONE DEL VOLUME MASTER: ruota la manopola MASTER VOLUME a 1/4:

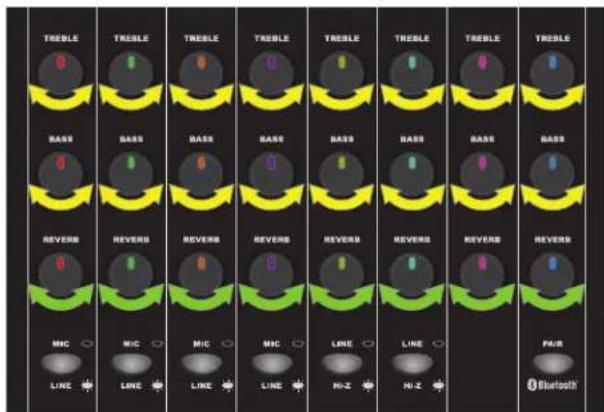

1. IMPOSTAZIONE TONO/RIVERBERO: parti con agli controlledi tono (TREBLE, BASS) impostato sulla tacco corrispondente alla posizione centrale (equalizzazione neutra), poi regolali secondo il loro gusto fino a ottenere un suono bian e omogeneo in tutto l'ambiente. I controlli REVERB non hanno una tacco centrale; impostali secondo le tue preferenze:

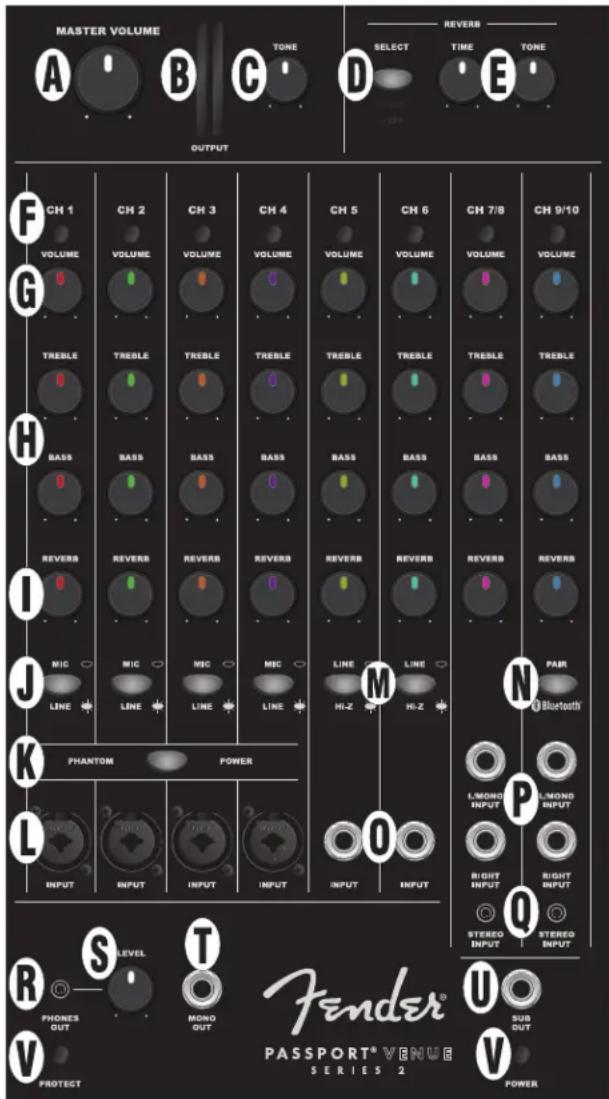

PANNELLO FRONTALE

A. MASTER VOLUME: regola il volume generale. Non viene emesso alcun suono con la manopola in completo senso antiorario.
B. INDICATORI DI LIVELLO DEL SEGNALE: indicano i livelli dei segnali sinistro/destro in uscita dell'amplificatore. Se si Illuminano in grosso, abbassa il MASTER VOLUME (A) per evitare distorsioni e prevenire sovracchi di sperimenti dell'amplificatore (vedi punto V, LED ALIMENTAZIONE/PROTEZIONE, per reimpostare l'unità)...dojo lo sperimento in modalità di protezione).
C. TONE: regola le caratteristiche di tono complessive, con risposta neutra se posizionato sulla tacco al centro. Ruotalo in senso orario per augmentare le frequenze alte e ridurre i bassi; in senso antiorario per ridurre gli alto e incremente r bassi.
D. SELECTIONE RIVERBERO: premi per selezionare uno dei due tipi di riverbero. "Reverb 1" è un riverbero che varia dal tipo "dark hall" al "bright plate", a seconda dell'impostazione del controllo REVERB TONE (E), con diffusione corta o lunga dipendente dal controllo REVERB TIME (E). "Reverb 2" è un riverbero che varia dal tipo "medium dark" al "bright hall", a seconda dell'impostazione del controllo REVERB TONE (E), con diffusione corta o lunga dipendente dal controllo REVERB TIME (E).
E. DURATA E TONO DEL RIVERBERO: TIME regola la lunghezza della "coda" del riverbero; TONE ne regola le caratteristiche di tono.
F. LED SEGNALE/CLIP: si illumina in verde quando il segnale è presente, in giallo quando il livello del segnale è a -10dB dal clipping, in rosso quando il segnale è in clip (vedi punto 9 in INSTALLAZIONE DEL SISTEMA).
G. VOLUME DEL CANALE: regola il volume del singolo canale.
H. TREBLE/BASS: regolano i toni alto e bassi del singolo canale, con risposta neutra in posizione centrale.
I. REVERB: regola l'effetto riverbero del singolo canale.
J. INTERRUTTORE MIC/LINE: solo per i canali da 1 a 4; se il livello del segnale sorgente è troppo alto (vedi il punto 9 in INSTALLAZIONE DEL SISTEMA), premi il pulsante per ridurre di 24dB la sensibilità in ingresso.
K. ALIMENTAZIONE PHANTOM: premi per attivare l'alimentazione phantom a 48V per i canali da 1 a 4. NOTE: fai attenzione se utilizzzi microfoni a nastro, perché non tutti sono compatibili con l'alimentazione phantom.
L. INGRESSO CANALE MONO: solo per i canali da 1 a 4; ingresso XLR e da 1/4 per microfoni, strumenti e altre sorgenti mono a livello di linea.
M. INTERRUTTORE LINE/INSTRUMENT: solo per i canali 5 e 6; l'interruttore attiva il preamplificatore ad alta impedenza ("Hi-Z") per strumenti passivi come chitarre e bassi elettrici. Per segnali a livello di linea o se si verifica il clipping (distorsione), disinserisci l'interruttore.
N. ABBINAMENTO BLUETOOTH: solo per il canale 9/10; premi per associare dispositivi esterni tramite Bluetooth. Quando il pulsante lampeggia in blu, selezione "PASSPORT VENUE" nel menu Bluetooth del dispositivo esterno. Il pulsante smettera di lampeggiare e rimarra illuminato in blu quando la connessione avr a esito positivo. Tieni premuto il pulsante per disattivare la connessione Bluetooth. Per una migliorie qualità sonora, imposta il volume sul dispositivo esterno (ad esempio uno smartphone) al 75 - 100% del suo livello massimo.
O. INGRESSO CANALE MONO DA 1/4": solo per i canali 5 e 6; ingresso da 1 / 4" per strumenti e altre sorgenti a livello di linea.
P. INGRESSI LEFT (MONO)/RIGHT DA 1/4": solo per i canali 7/8 e 9/10; ingressi per sorgenti audio stereo a livello di linea che richiedono jack separati da 1/4" per agli canale. Il canale funzionera come mono se si collega solo il jack L/MONO; I'uscita mono verrà inviata a entrambi gli speaker.
Q. INGRESSO STEREO DA 1/8": solo per i canali 7/8 e 9/10; ingresso per dispositivi mobili, computer e altre sorgenti audio stereo a livello di linea con connessione da 1 / 8"

R. USCITA CUFFIE: collega qui le cuffie e le apparecchiature per la registrazione. I controli dei singoli canali influiscono su questa uscita, MASTER VOLUME (A),invece no.
5. CONTROLLO LEVEL: regola i livelli dei segnali alle uscite HEADPHONE (R) e MONO (T).
T. USCITA MONO: per il collegamento a una spia amplificata. Il livello del segnale è pre-MASTER VOLUME (A); più essere regolato con il CONTROLLO LEVEL (S).
U. SUB OUTPUT: per il collegamento di un subwoofer amplificato. Sul subwoofer, imposta la frequenza di crossover a 120Hz . Utilizza il controlo del volume o del livello sul subwoofer per impostare il livello dei bassi. L'impiego di un subwoofer esterno rimuove automaticamente i segnali sotto i 120Hz dall'amplificatore e dagli speaker Passport.
V. LED ALIMENTAZIONE/PROTEZIONE: il LED POWER si illumina in verde quando il sistema è accesso.Passport dispone di misure di protezione interne che interrompono l'uscita audio se si verificano problemi elettrici o termici; in tal caso il LED PROTECT si illuminerà in rosso. Una volta risoltti tali problemi, Passport si resettterà automaticamente. Se il reset di Passport non avviene in automatico, controlling the fusibile nella presa del cavo di alimentazione sul pannello posteriore (Y).Se il LED PROTECT rimane illuminato dopo che l'unità ha avuto un tempo di raffreddamento sufficiente e hai provato altre prese di corrente, consulta un centro di assistenza Fender autorizzato.

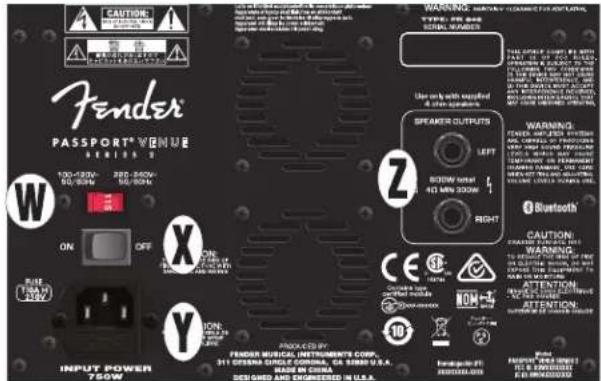

PANNELLO POSTERIORE

W. SELETTORE DI TENSIONE: modifica l'impostazione di quello interruttorre (100V/120V-220V/240V) solo quando usi Passport in un Paese che richiede un'impostazione di tensione diversa.
X. ALIMENTAZIONE: accende e spegne Passport.
Y. PRESA DEL CAVO DI ALIMENTAZIONE/FUSIBILE : collega il cavo di alimentazione (incluso) a questa presa; collega l'altra estremità a una presa CA con messa a terra in conformità all'impostazione corretta del SELETTORE DI TENSIONE (W). Per controllare o sostituire il fusibile, scollega il cavo di alimentazione e rimuovi il supporto del fusibile alla PRESA DEL CAVO DI ALIMENTAZIONE; sostituisci il fusibile escludamente con uno dello stesso tipo e classe.
Z. USCITE ALTOPARLANTI: collega qui cavi degli speaker Passport (in dotazione).

SPECIFICHE

TIPO PR 846

REQUISITDI ALIMENTAZIONE 750W

POTENZA IN USCITA 600W

FUSIBILE T10AH,250V

TIPO DI AMPLIFICATORE Classe D

ALTOPARLANTI Due woofer da 10^ due driver HF da 1,2

DIMENSIONE PESO

Larghezza:73,6cm

Altezza: 58,4 cm

Profondita: 27,9 cm

Peso: 19,96 kg

Le specifiche dei prodotti possono variate nelle preavviso.
