MOC 600W BEZPIECZNIK T10A H, 250V TYP WZMACNIACZA Klasa D GŁOŚNIKI Dwa niskotonowe 10”, dwa wysokotonowe 1,2” HF WYMIARY I WAGA Szerokość: 73,6 cm Wysokość: 58,4 cm Głębokość: 27,9 cm Waga: 19,96 kg Specyfikacje produktów mogą ulec zmianie bez powiadomienia.UVEDENÍ SYSTÉMU DO PROVOZU Blahopřejeme kvašemu rozhodnutí zakoupit audiosystém Fender® Venue Series 2—ucelený a přenosný audiosystém pro skvělý zvuk vjakýchkoli podmínkách. Passport se nosí jako kufřík. Jednoduchým odklopením pak stačí otevřít západky a máte k dispozici dvě širokopásmové reprosoustavy, mixpult skoncovým zesilovačem, napájecí kabel a kabely kreprosoustavám. Model Passport lze použít jako systém kveřejnému ozvučení nebo kozvučení hudebních nástrojů a zpěvu. Systém umožňuje snadné připojení mobilních zařízení a také audiopřenosy prostřednictvím Bluetooth. K hlavním znakům této technické novinky patří rychlé a snadné uvedení do provozu, schopnost ozvučení početného obecenstva a jednoduché ovládání. Na ovládacím panelu modelu Passport naleznete nejen monofonní kanály mikrofon/linka a stereofonní linkové kanály, ale také řadu vstupů a výstupů, které poskytují vynikající flexibilitu při zapojování. Svůj model Passport Venue Series 2 si zaregistrujte online na adrese start.fender.com. ČEŠTINA PASSPORT

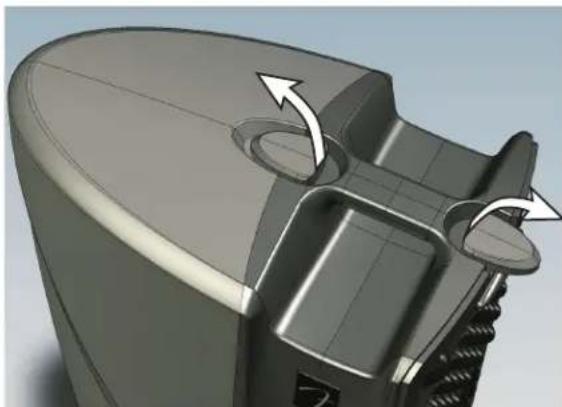

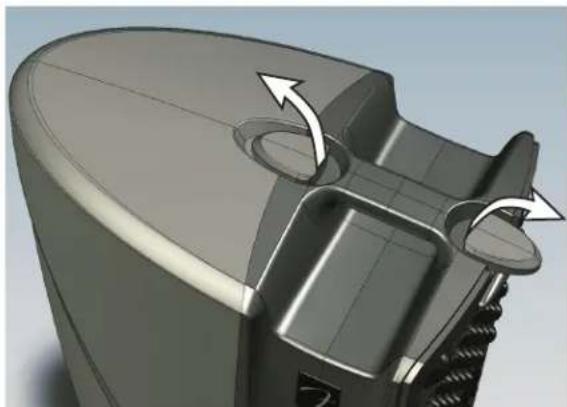

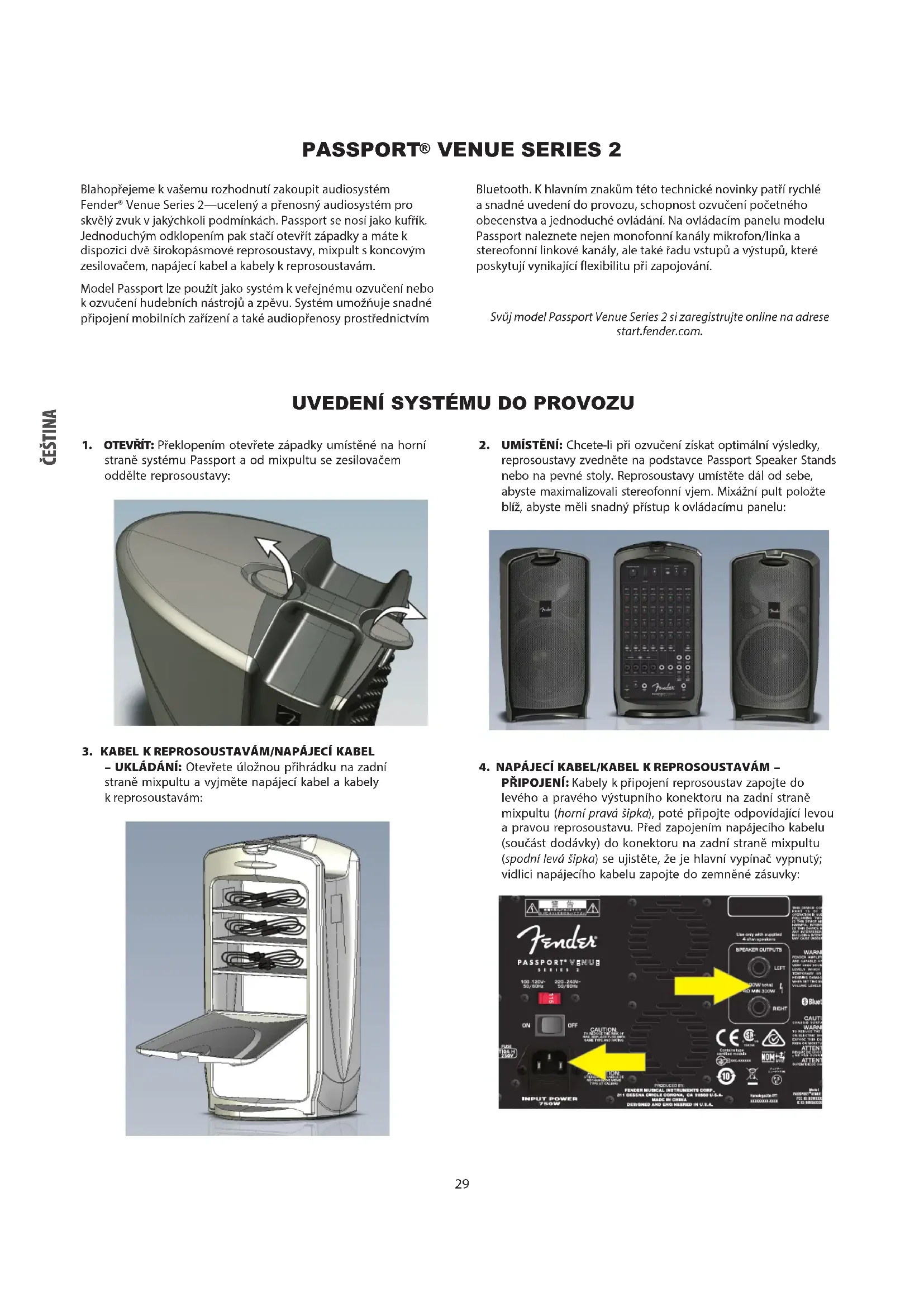

1. OTEVŘÍT: Překlopením otevřete západky umístěné na horní

straně systému Passport a od mixpultu se zesilovačem oddělte reprosoustavy:

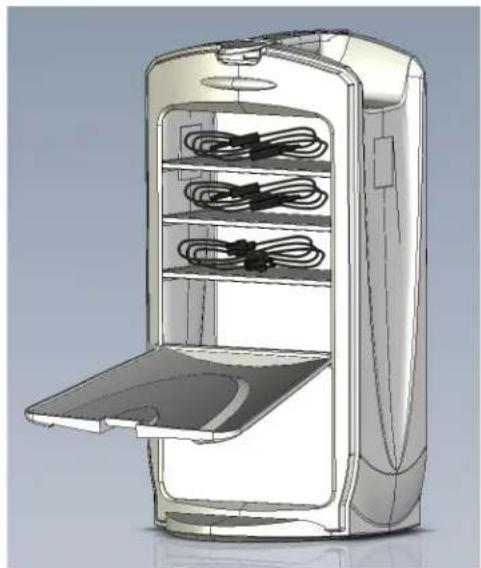

– UKLÁDÁNÍ: Otevřete úložnou přihrádku na zadní straně mixpultu a vyjměte napájecí kabel a kabely kreprosoustavám:

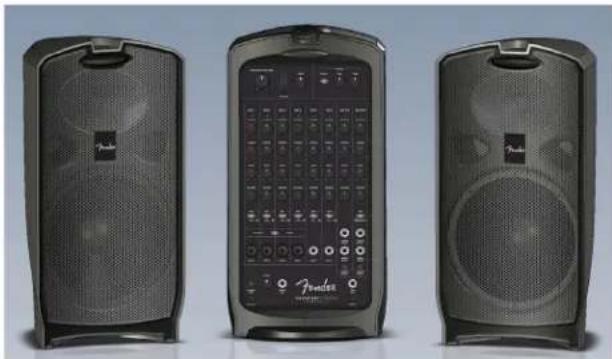

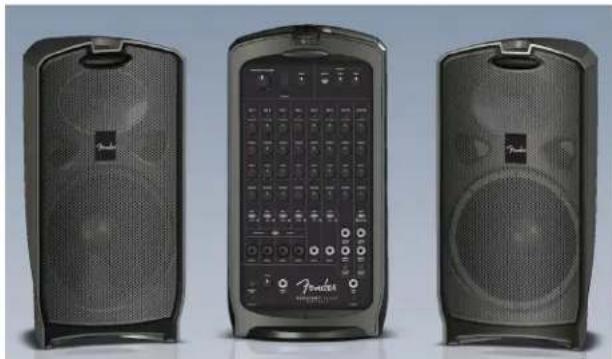

2. UMÍSTĚNÍ: Chcete-li při ozvučení získat optimální výsledky,

reprosoustavy zvedněte na podstavce Passport Speaker Stands nebo na pevné stoly. Reprosoustavy umístěte dál od sebe, abyste maximalizovali stereofonní vjem. Mixážní pult položte blíž, abyste měli snadný přístup kovládacímu panelu:

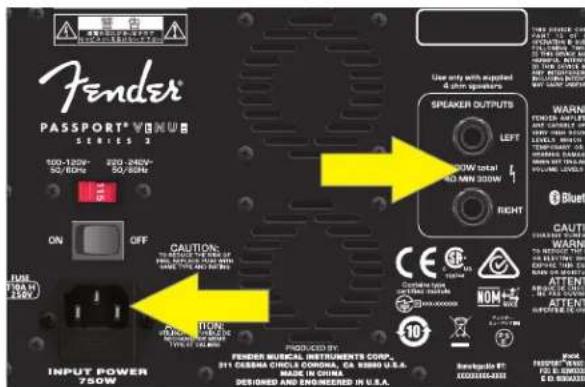

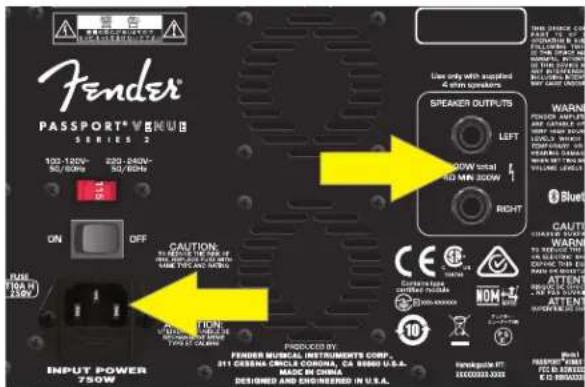

4. NAPÁJECÍ KABEL/KABEL KREPROSOUSTAVÁM –

PŘIPOJENÍ: Kabely kpřipojení reprosoustav zapojte do levého a pravého výstupního konektoru na zadní straně mixpultu (horní pravá šipka), poté připojte odpovídající levou a pravou reprosoustavu. Před zapojením napájecího kabelu (součást dodávky) do konektoru na zadní straně mixpultu (spodní levá šipka) se ujistěte, že je hlavní vypínač vypnutý; vidlici napájecího kabelu zapojte do zemněné zásuvky:ČEŠTINA

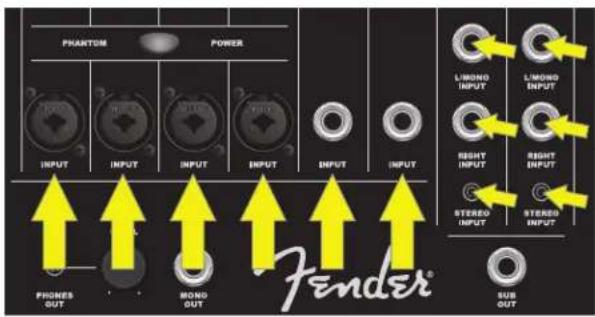

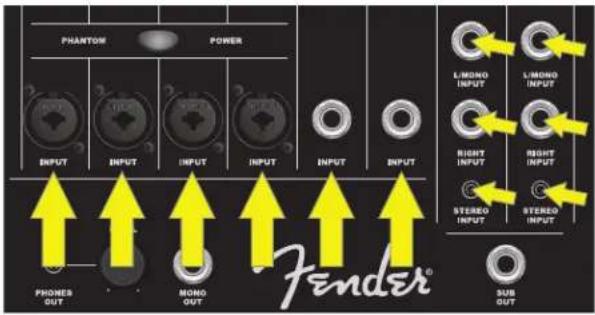

5. INPUTS (VSTUPY): Připojení mikrofonů do kanálů 1 až 4;

jiné monofonní zdroje signálu (např. nástroje) zapojte do libovolného kanálu. Vstupy kanálů 7/8 a 9/10 použijte pro zdroje stereo/mono signálu, např. klávesy, jiné zdroje signálu slinkovou úrovní a mobilní zařízení:

7. ZAPNUTÍ: Zapněte všechna externí zařízení připojená ksystému

Passport a poté Passport zapněte. LED indikátor napájení se rozsvítí zeleně:

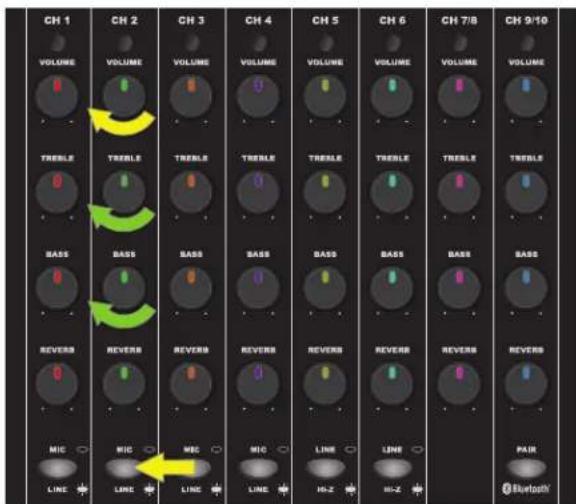

9. NASTAVENÍ ÚROVNÍ: Připojte mikrofon nebo jiný zdroj zvuku a

pomalu na tomto kanálu otáčejte potenciometrem VOLUME. LED indikátor nad potenciometrem se při přítomnosti signálu rozsvítí zeleně. Pokud se úroveň signálu přiblíží klipu, LED indikátor se rozsvítí žlutě. Pokud dojde ke klipu (zkreslení), rozsvítí se červeně. Nejlepší parametry zajistíte nastavením potenciometrů VOLUME a korekcí do takové polohy, při které bude LEDka svítit zeleně a občas blikne žlutě. Pokud se LEDka rozsvítí červeně, potenciometry VOLUME nebo korekce TONE poněkud stáhněte. Pokud se LEDka rozsvěcí červeně i po změně nastavení potenciometrů VOLUME a TONE, stiskněte tlačítko MIC/LINE: Každý kanál nastavte stejným způsobem. Potenciometry VOLUME na kanálech použijte knastavení relativní hlasitosti každého kanálu a jejich vzájemného poměru. K nastavení celkové hlasitosti poté použijte potenciometr MASTER VOLUME. Napravo od potenciometru MASTER VOLUME je indikátor celkové výstupní úrovně. Pokud se rozsvítí červeně, nastavení potenciometru MASTER VOLUME odpovídajícím způsobem stáhněte.

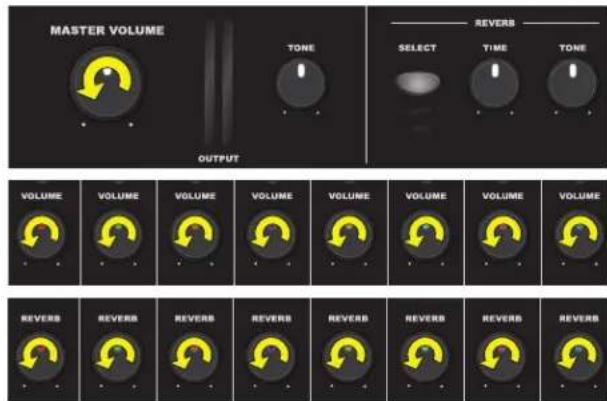

6. VÝCHOZÍ HLASITOST/POTENCIOMETR REVERB: Před

zahájením otočte hlavní potenciometr MASTER VOLUME, všechny kanálové potenciometry VOLUME a všechny potenciometry REVERB zcela doleva (proti směru hodinových ručiček):

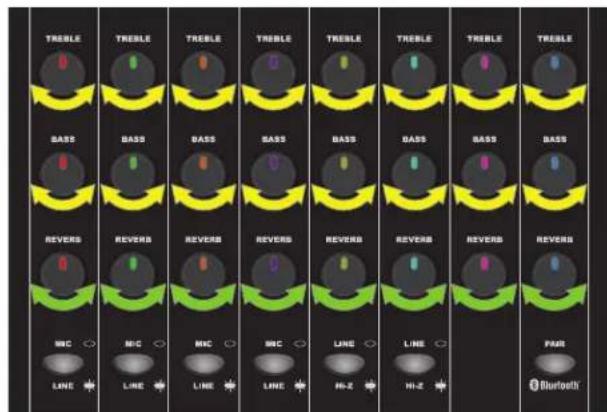

sloužící knastavení barvy zvuku (TREBLE, BASS) nastavte pro začátek do středové aretované polohy (rovné korekce). Poté nastavte korekce podle svých preferencí tak, aby byl dosažen co nejlepší, čistý a konzistentní zvuk vcelém prostoru. Potenciometry REVERB nemají středovou aretovanou polohu. Nastavte je podle svých preferencí:ČEŠTINA

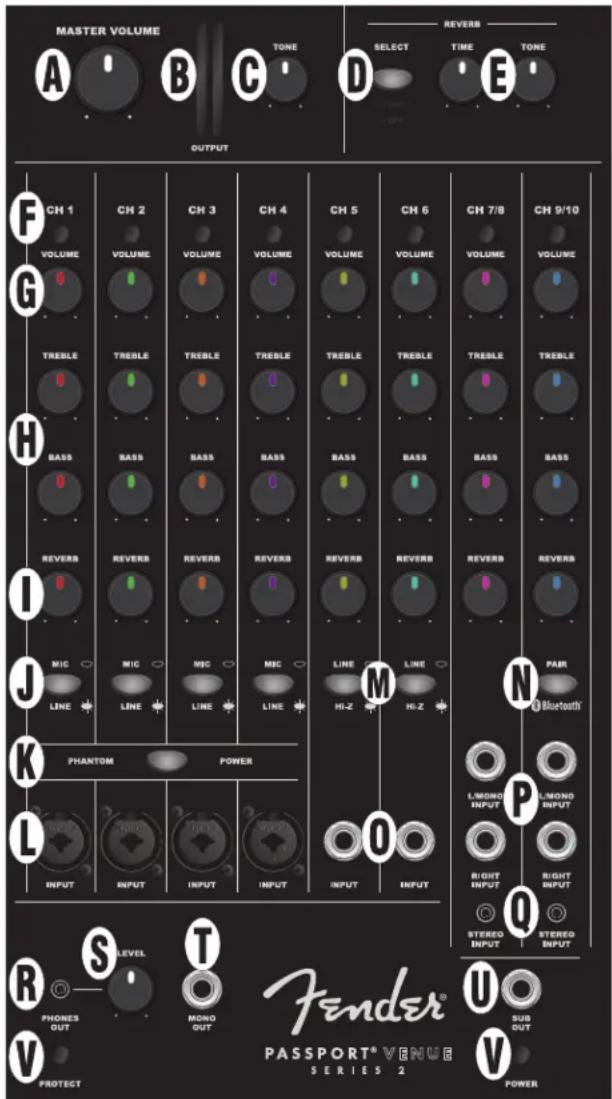

A. POTENCIOMETR MASTER VOLUME: Slouží knastavení celkové hlasitosti. V krajní poloze proti směru hodinových ručiček není slyšet žádný zvuk. B. INDIKÁTOR ÚROVNĚ VÝSTUPNÍHO SIGNÁLU: Znázorňuje úrovně signálu levého/pravého kanálu výkonového zesilovače. Pokud se indikátor rozsvítí červeně, snižte úroveň potenciometru MASTER VOLUME (A), aby nedocházelo ke zkreslení zvuku a přetížení/vypnutí zesilovače (viz položka V, LED indikátor napájení POWER/OCHRANA, vynulování zesilovače po vypnutí vochranném režimu). C. POTENCIOMETR TONE: Celková barevná korekce s„vyrovnanou“ kmitočtovou charakteristikou ve středové aretované poloze. Otáčením ve směru hod. ručiček se zdůrazní výšky a potlačí hloubky; proti směru hodinových ručiček se potlačí výšky a zdůrazní hloubky. D. REVERB SELECT: Tlačítko slouží kvolbě mezi dvěma typy dozvukového efektu. Efekt „Reverb 1“ vytváří vzávislosti na nastavení potenciometru REVERB TONE (E) buď tmavý prostorový efekt hall až jasný efekt plate, skrátkými či delšími difuzemi podle nastavení potenciometru REVERB TIME (E). Efekt „Reverb 2“ vytváří vzávislosti na nastavení potenciometru REVERB TONE (E) buď středně tmavý až jasný prostorový efekt hall, skrátkými či delšími difuzemi podle nastavení potenciometru REVERB TIME (E). E. POTENCIOMETRY REVERB TIME/TONE: TIME slouží knastavení délky doznění; TONE upravuje barvu efektu. F. LED indikátor SIGNÁL/CLIP: Při přítomnosti signálu se rozsvítí zeleně; pokud je úroveň -10dB před klipem,, rozsvítí se žlutě. Při dosažení úrovně klipu se rozsvítí červeně (viz krok 9 vodstavci UVEDENÍ SYSTÉMU DO PROVOZU). G. POTENCIOMETR VOLUME: Slouží kindividuálnímu nastavení hlasitosti kanálu. H. POTENCIOMETRY TREBLE / BASS: Korekce výšek a hloubek, snulovou změnou ve středové aretované poloze „rovně“.

I. POTENCIOMETR REVERB: Slouží kindividuálnímu nastavení úrovně

dozvukového efektu (Reverb) kanálu. J. PŘEPÍNAČ MIC/LINE: Pouze pro kanály 1 až 4; Pokud je úroveň vstupního signálu příliš vysoká (viz krok 9 vodstavci UVEDENÍ SYSTÉMU DO PROVOZU), stiskem tlačítka snižte vstupní citlivost o 24dB. K. FANTOMOVÉ NAPÁJENÍ: Stiskem tohoto tlačítka zapnete fantomové napájení 48V do kanálů 1-4. POZNÁMKA: Při použití páskových mikrofonů postupujte opatrně, všechny typy nejsou sfantomovým napájením kompatibilní. L. VSTUP MONOFONNÍHO KANÁLU: Pouze pro kanály 1 až 4; Vstupní konektor XLR a jack 1/4" pro mikrofony, nástroje a další zdroje monofonního signálu. M. PŘEPÍNAČ LINKA/NÁSTROJ: Pouze pro kanály 5 a 6, přepínač aktivuje vysokoimpedanční („Hi-Z“) předzesilovač pro pasivní nástroje, jakými jsou elektrické kytary a basy. Pro linkové úrovně nebo vpřípadě klipu (zkreslení) přepínač vypněte. N. TLAČÍTKO PAIR BLUETOOTH: Pouze pro kanály 9/10; aktivace modulu Bluetooth kpárování sexterním zařízením. Pokud tlačítko bliká modře, vyberte znabídky externího zařízení Bluetooth položku „PASSPORT VENUE“. Tlačítko přestane blikat a po úspěšném navázání spojení se rozsvítí trvale modře. Chcete-li Bluetooth odpojit, tlačítko stiskněte a přidržte. Abyste dosáhli co nejlepší kvality zvuku, nastavte ovladač hlasitosti na externím zařízení (např. na smartphonu) na 75-100procent jeho maximální úrovně. O. POUZE MONO VSTUP – JACK 1/4": Pouze pro kanály 5 až 6; Vstupní jack 1/4" pro nástroje a další zdroje signálu slinkovou úrovní. P. VSTUP JACK 1/4" L (MONO)/RIGHT: Pouze pro kanály 7/8 a 9/10; vstupy kpřipojení zdrojů stereosignálu slinkovou úrovní, které vyžadují samostatný 1/4" vstupní konektor jack pro každý kanál. Vstup L/MONO slouží jako monofonní kanál, jeho výstup bude vyzařován oběma reprosoustavami. Q. STEREOFONNÍ VSTUP MINIJACK 1/8": Pouze pro kanály 7/8 a 9/10; vstup pro mobilní zařízení, počítače a další zdroje signálu slinkovou úrovní spřipojením jackem 1/8". R. VÝSTUP PRO SLUCHÁTKA: Slouží kpřipojení sluchátek a záznamového zařízení. Na výstup mají vliv ovládací prvky jednotlivých kanálů; potenciometr MASTER VOLUME (A) se neprojeví. S. POTENCIOMETR LEVEL: Nastavení úrovně signálu pro výstupy PHONES OUT (R) a MONO OUT(T). T. MONO OUT: Výstup kpřipojení aktivního monitoru. Úroveň signálu je před potenciometrem MASTER VOLUME (A); lze ji upravit potenciometrem LEVEL (S). U. VÝSTUP SUB OUT: Výstup kpřipojení aktivního subwooferu. Dělící kmitočet externího subwooferu nastavte na 120Hz. K nastavení požadované úrovně basů použijte regulátor na subwooferu. Při použití externího subwooferu budou zhlavního výstupu zesilovače Passport automaticky odebrány signály nižší než 120Hz.

V. INDIKÁTOR NAPÁJENÍ/OCHRANA: Po zapnutí systému se LED indikátor

POWER rozsvítí zeleně. Audiosystém Passport je vybaven interní ochranou, která vpřípadě elektrických nebo tepelných problémů odpojí audiovýstup; V tomto případě se LEDka PROTECT rozsvítí červeně. Passport se vtomto případě automaticky resetuje. Pokud se Passport nebude resetovat automaticky, zkontroluje pojistku vnapájecí zásuvce (Y) na zadním panelu. Pokud zůstane LED indikátor ochrany PROTECT rozsvícený i po uplynutí dostatečně dlouhé doby na ochlazení, a vyzkoušeli jste jiné napájecí okruhy, obraťte se na autorizované servisní středisko Fender.ČEŠTINA

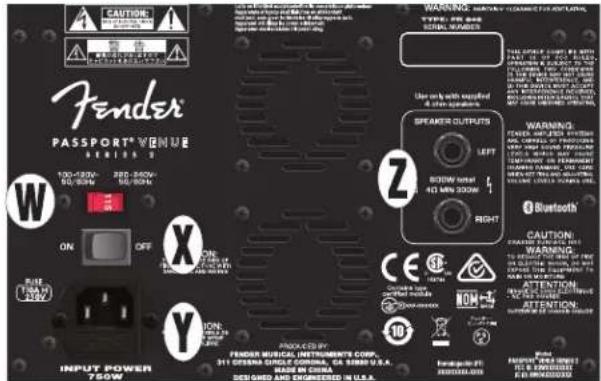

ZADNÍ PANEL W. VOLIČ SÍŤOVÉHO NAPĚTÍ: Nastavení tohoto přepínače 100V/120V– 220V/240V upravte pouze tehdy, pokud používáte systém Passport vzemi, kde se vyžaduje odlišné nastavení síťového napětí.

Do této zdířky připojte napájecí kabel (součást dodávky). Druhý konec tohoto kabelu zapojte do zemněné elektrické zásuvky snapětím podle správného nastavení VOLIČE SÍŤOVÉHO NAPĚTÍ (W). Chcete-li zkontrolovat/vyměnit pojistku, odpojte napájecí kabel a vyjměte znapájecí zásuvky pojistkový držák. používejte pouze pojistky stejného typu pro stejné zatížení. Z. KONEKTORY SPEAKER OUTPUTS: Slouží kpřipojení kabelů kreprosoustavám (součást dodávky). TECHNICKÉ PARAMETRY TYP PR 846
