NÁVOD NA OBSLUHU Passport Venue Series 2 FENDER

POJISTKA T10A H, 250V TYP ZESILOVAČE Třída D REPRODUKTORY Dva basové woofery 10", dva vysokotónové reproduktory 1,2" ROZMĚRY A HMOTNOST Šířka: 73,6cm Výška: 58,4cm Hloubka: 27,9cm Hmotnost: 19,96kg Technické údaje se mohou změnit bez předchozího upozornění.NASTAVANIE SYSTÉMU Gratulujeme vám ku kúpe audiosystému Fender® Passport Venue Series 2. Ide o samostatný prenosný audiosystém navrhnutý na výborný zvuk kdekoľvek sa nachádzate. Model Passport odnesiete ako kufor, jednoducho uvoľníte západky a máte prístup k dvom širokospektrálnym reproboxom, aktívnemu mixážnemu pultu a sieťovým a reproduktorovým káblom. Vaše zariadenie Passport môžete použiť ako PA systém alebo na zosilnenie hudobných nástrojov a spevu. K zariadeniu môžete pripojiť mobilné zariadenia na jednoduchý doprovod vrátane zvukového prenosu cez technológiu Bluetooth. Charakteristikou inovatívneho výrobku Passport je rýchla a jednoduchá inštalácia, pokrytie väčšieho publika a jednoduchá obsluha. Ovládací panel zariadenia obsahuje mono kanály pre mikrofón/linku a aj stereo linkové kanály s rôznymi vstupnými a výstupnými konektormi, vďaka ktorým máte výbornú flexibilitu. Zaregistrujte svoje zariadenie Passport Venue Series 2 online na stránke start.fender.com. SLOVENSKY PASSPORT

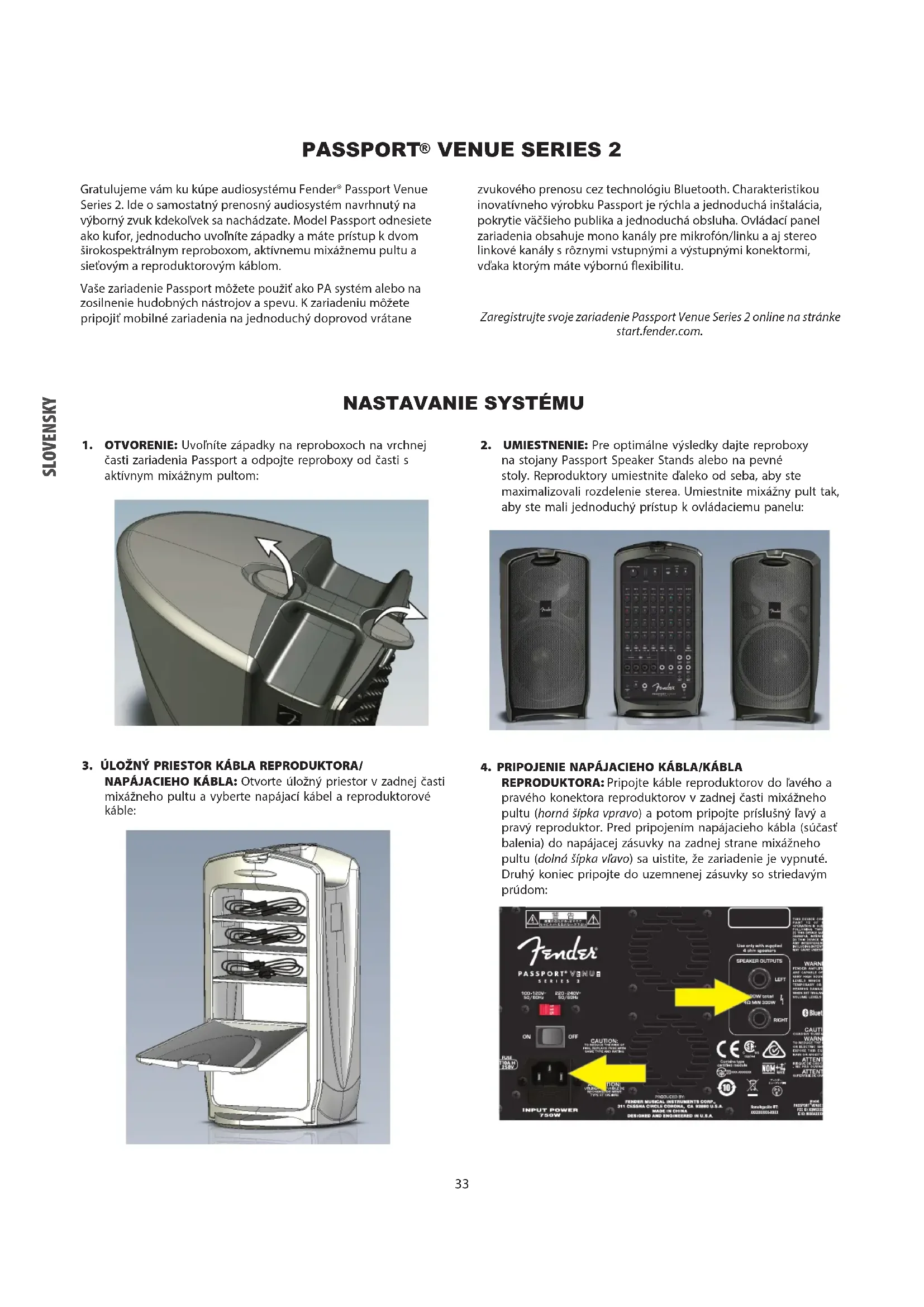

1. OTVORENIE: Uvoľníte západky na reproboxoch na vrchnej

časti zariadenia Passport a odpojte reproboxy od časti s aktívnym mixážnym pultom:

na stojany Passport Speaker Stands alebo na pevné stoly. Reproduktory umiestnite ďaleko od seba, aby ste maximalizovali rozdelenie sterea. Umiestnite mixážny pult tak, aby ste mali jednoduchý prístup k ovládaciemu panelu:

4. PRIPOJENIE NAPÁJACIEHO KÁBLA/KÁBLA

REPRODUKTORA: Pripojte káble reproduktorov do ľavého a pravého konektora reproduktorov v zadnej časti mixážneho pultu (horná šípka vpravo) a potom pripojte príslušný ľavý a pravý reproduktor. Pred pripojením napájacieho kábla (súčasť balenia) do napájacej zásuvky na zadnej strane mixážneho pultu (dolná šípka vľavo) sa uistite, že zariadenie je vypnuté. Druhý koniec pripojte do uzemnenej zásuvky so striedavým prúdom:SLOVENSKY

ostatné zdroje so zvukom mono, napríklad nástroje, do ktoréhokoľvek kanálu. Vstupy kanálu 7/8 a 9/10 používajte na zvukové zdroje stereo/mono, napríklad klávesnice, iné zvukové zdroje s linkovou úrovňou a mobilné zariadenia:

7. ZAPNUTIE: Zapnite najskôr všetky externé zariadenia pripojené

k zariadeniu Passport a až potom zapnite samotné zariadenie Passport. LED indikácia Power sa rozsvieti nazeleno:

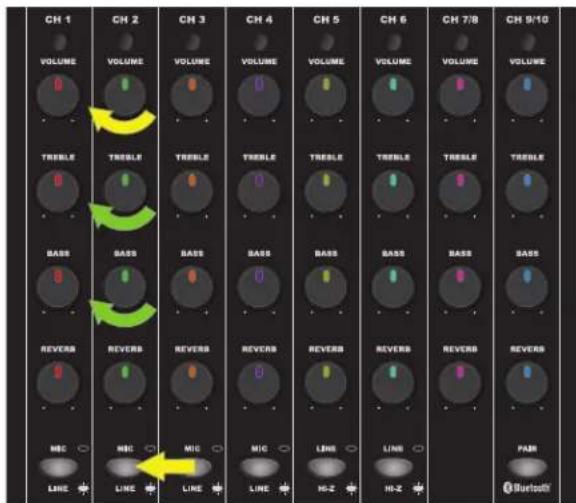

9. NASTAVENIE ÚROVNÍ: Pripojte mikrofón alebo iné zvukové

zariadenie a pomaly zvyšujte úroveň hlasitosti VOLUME príslušného kanálu. Keď je prítomný signál, LED signalizácia nad úrovňou hlasitosti VOLUME sa rozsvieti nazeleno. Keď sa signál priblíži k úrovni orezávania, LED signalizácia sa rozsvieti nažlto. Keď dôjde k orezávaniu (skresľovaniu), rozsvieti sa načerveno. Pre najlepší výkon nastavte na kanáli úroveň hlasitosti a tónu VOLUME a TONE tak, aby LED indikácia svietila nazeleno a príležitostne nažlto. Ak sa LED indikácia zmení na červenú, znížte úroveň nastavení VOLUME a TONE. Ak LED indikácia aj po úprave nastavení VOLUME a TONE svieti načerveno, stlačte tlačidlo MIC/LINE: Upravte každý kanál týmto spôsobom. Gombíkmi kanálu VOLUME nastavíte relatívnu hlasitosť každého kanálu na celkovú vyváženosť, následne úpravou gombíka MASTER VOLUME nastavíte celkovú hlasitosť v mixe. Hlasitosť MASTER VOLUME má napravo ukazovateľ úrovne signálu. Ak ukazovateľ svieti načerveno, znížte primerane úroveň MASTER VOLUME.

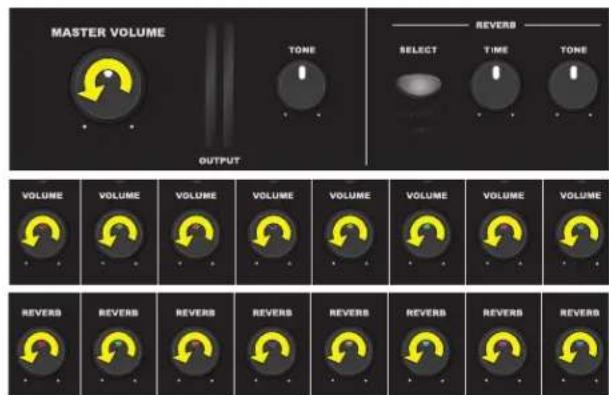

6. POČIATOČNÁ HLASITOSŤ/OZVENA: Na zapnutie potočte

gombíkom MASTER VOLUME, všetkými gombíkmi VOLUME a všetkými gombíkmi REVERB úplne proti smeru hodinových ručičiek:

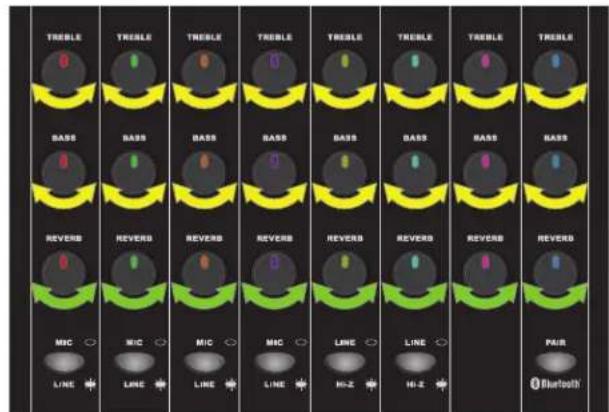

tónu TONE (TREBLE, BASS) v strednej polohe (ploché vyrovnanie), nastavte každú úroveň TONE podľa želania pre najlepšie čisté a konzistentné zvukové pokrytie celej oblasti. Nastavenia úrovne ozveny REVERB (zelené šípky) nemajú východiskovú stredovú polohu, nastavte ich podľa želania:SLOVENSKY

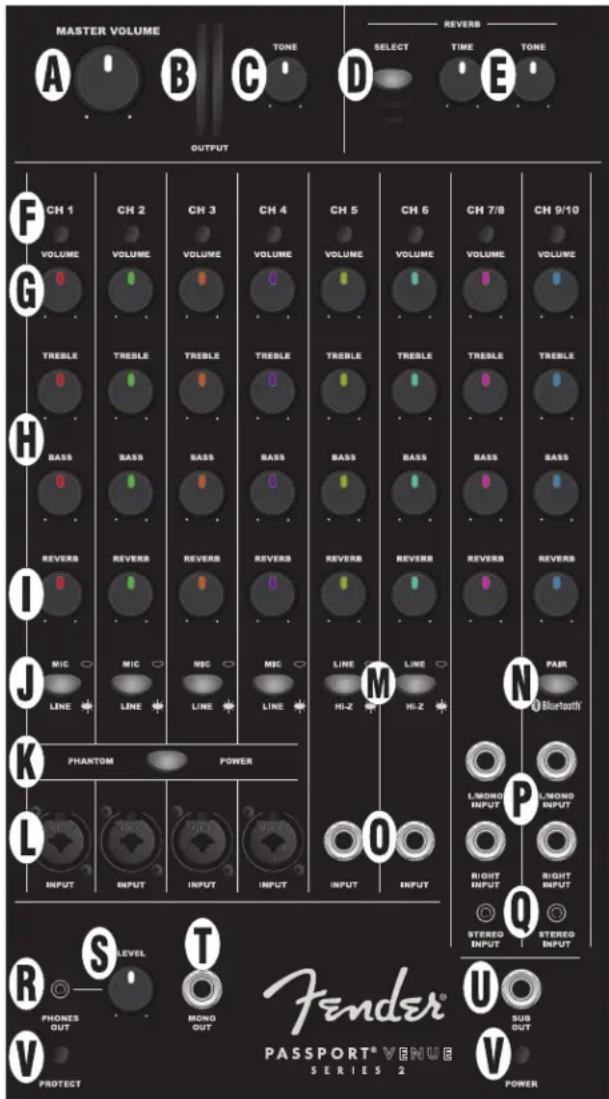

PREDNÝ PANEL A. HLASITOSŤ MASTER VOLUME: Slúži na úpravu celkovej hlasitosti. V polohe úplne proti smeru ručičkových hodiniek nejde žiadny zvuk. B. UKAZOVATELE ÚROVNE SIGNÁLU: Znázorňujú úroveň výstupného signálu vľavo/vpravo na výkonovom zosilňovači. Ak sa ukazovatele rozsvietia načerveno, znížte úroveň MASTER VOLUME (A) na zabránenie skresleniu zvuku a preťaženiu/vypnutiu zosilňovača (pozri bod V, LED signalizácia POWER/PROTECT slúžiaca na vynulovanie zariadenia po ochrannom vypnutí). C. TONE: Slúži na úpravu celkového charakteru tónu, pričom stredová poloha je „plochá“ odozva. Potočte v smere hodinových ručičiek na zvýšenie vysokých frekvencií a zníženie nízkych, potočte proti smeru hodinových ručičiek na zníženie vysokých a zvýšenie nízkych frekvencií. D. VÝBER MOŽNOSTI REVERB: Stlačením vyberte jeden z dvoch typov reverbu. „Reverb 1” vytvára tmavý hall reverb až svetlý plate reverb v závislosti od nastavenia REVERB TONE (E), pričom nastavením REVERB TIME (E) sa upravuje krátka až dlhá difúzia. „Reverb 2” vytvára stredne tmavý až svetlý hall reverb v závislosti od nastavenia REVERB TONE (E), pričom nastavením REVERB TIME (E) sa upravuje krátka až dlhá difúzia. E. ČAS/TÓN MOŽNOSTI REVERB: Nastavenie TIME slúži na úpravu dĺžky znenia efektu reverb, nastavenie TONE slúži na úpravu charakteru tónu efektu reverb. F. LED INDIKÁCIA SIGNÁLU/OREZÁVANIA: Ak je prítomný signál, rozsvieti sa nazeleno, keď je signál vzdialený -10 dB od orezávania, rozsvieti sa nažlto. Počas orezávania svieti načerveno (pozri krok 9 v časti NASTAVENIE SYSTÉMU). G. HLASITOSŤ KANÁLU: Slúži na úpravu hlasitosti jednotlivých kanálov.

Slúži na úpravu úrovne výškového a basového tónu jednotlivých kanálov, pričom stredová poloha je „plochá“ odozva.

I. REVERB: Slúži na úpravu efektu ozveny pre jednotlivé kanály.

J. SPÍNAČ MIC/LINE: Len pre kanály 1 až 4: ak je úroveň zdrojového signálu príliš vysoká (pozri krok 9 v časti NASTAVENIE SYSTÉMU), stlačte spínač na zníženie citlivosti vstupu o 24 dB. K. FANTÓMOVÉ NAPÁJANIE: Stlačte toto tlačidlo na dodanie 48 V fantómového napájania do kanálov 1 až 4. POZNÁMKA: Zvýšte pozornosť pri používaní páskových mikrofónov, keďže nie všetky sú kompatibilné s fantómovým napájaním. L. VSTUP MONO KANÁLU: Len pre kanály 1 až 4: vstup XLR a 1/4" pre mikrofóny, nástroje a iné mono zdroje s linkovou úrovňou. M. SPÍNAČ LINE/INSTRUMENT: Len pre kanály 5 a 6: spínač aktivuje vysokoimpedančný („Hi-Z“) predzosilňovač pre pasívne nástroje ako napríklad elektrické gitary a basgitary. V prípade vstupu s linkovou úrovňou alebo v prípade, že dôjde k orezávaniu (skresľovaniu), vypnite spínač. N. SPÁROVANIE ZARIADENÍ BLUETOOTH: Len pre kanály 9/10: stlačením spustite spárovanie s externými zariadeniami cez technológiu Bluetooth. Keď tlačidlo bliká namodro, v ponuke Bluetooth externého zariadenia zvoľte zariadenie „PASSPORT VENUE“. Keď je pripojenie úspešné, tlačidlo prestane blikať a bude svietiť neustále modrou farbou. Na odpojenie spárovania Bluetooth stlačte a podržte tlačidlo. Na dosiahnutie najlepšej kvality zvuku nastavte úroveň hlasitosti na externom zariadení (napr. smartfóne) na 75 – 100% maximálnej úrovne hlasitosti. O. VSTUP MONO KANÁLU – LEN 1/4": Len pre kanály 5 a 6: 1/4" vstup pre nástroje a iné zdroje s linkovou úrovňou. P. ĽAVÝ (MONO) / PRAVÝ 1/4" VSTUP: Len pre kanály 7/8 a 9/10: vstupy pre stereo zvukové zdroje s linkovou úrovňou, ktoré si vyžadujú samostatné 1/4" konektory pre každý kanál. Ak použijete len stereo konektor L/MONO, ten bude fungovať ako mono kanál a z oboch reproduktorov bude znieť mono výstup. Q. 1/8" STEREO VSTUP: Len pre kanály 7/8 a 9/10: vstup pre mobilné zariadenia, počítače a iné stereo zvukové zdroje s linkovou úrovňou a s 1/8" pripojením. R. SLÚCHADLOVÝ VÝSTUP: Pripojte sem slúchadlá a nahrávacie zaradenie. Tento výstup je ovplyvnený jednotlivými ovládania úrovne kanálu. Regulácia MASTER VOLUME (A) ho neovplyvňuje. S. OVLÁDANIE ÚROVNE LEVEL: Slúži na úpravu úrovne signálu HEADPHONE OUTPUT (R) a MONO OUTPUT (T). T. MONO OUTPUT: Slúži na pripojenie k aktívnemu monitoru. Úroveň signálu je pred hlasitosťou MASTER VOLUME (A). Môžete ju upraviť nastavením LEVEL CONTROL (S). U. SUB OUTPUT: Slúži na pripojenie k aktívnemu subwooferu. Nastavte hodnotu prechodovej frekvencie subwooferu na 120 Hz. Pomocou hlasitosti subwooferu alebo reguláciou úrovne nastavte úroveň basového zvuku podľa želania. V prípade použitia externého subwooferu je signál pod úrovňou 120 Hz automaticky odstránený z hlavného zosilňovača Passport a aj reproduktorov.

V. LED INDIKÁCIA POWER/PROTECT: Keď je systém zapnutý, LED indikácia

POWER svieti nazeleno. Zariadenie Passport má vnútorný ochranný systém, na základe ktorého sa v prípade elektrických alebo tepelných problémov vypne zvuk. Keď ku tomuto dôjde, LED indikácia PROTECT sa rozsvieti načerveno. Zariadenie sa po vyriešení daného problému automaticky znovu spustí. Ak sa zariadenie nespustí znovu automaticky, skontrolujte poistku v zásuvke pre napájací kábel v zadnom paneli (Y). Ak LED signalizácia PROTECT naďalej svieti aj potom, čo malo zariadenie dostatok času na vychladnutie a vyskúšali ste iné zásuvky, kontaktujte autorizované servisné stredisko spoločnosti Fender.SLOVENSKY

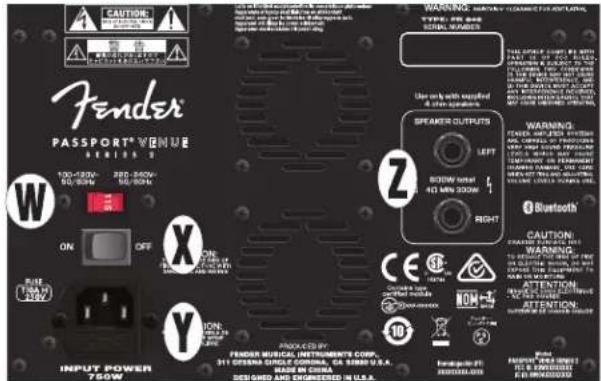

ZADNÝ PANEL W. PREPÍNAČ NAPÄTIA: Prepínač napätia 100 V / 120 V – 220 V / 240 V použite len v prípade, ak zariadenie Passport používate v krajine, kde sa vyžaduje iné nastavenie napätia.

X. HLAVNÝ VYPÍNAČ: Slúži na zapnutie a vypnutie zariadenia

Do tejto zásuvky pripojte napájací kábel (súčasť balenia), druhý koniec kábla pripojte do uzemnenej zásuvky so striedavým prúdom v súlade so správnym nastavením PREPÍNAČA NAPÄTIA (W). V prípade kontroly/výmeny poistky odpojte napájací kábel a vyberte držiak poistky von z napájacej zásuvky. Poistku vymieňajte výlučne za poistku rovnakého typu a s rovnakým menovitým výkonom. Z. VÝSTUPY NA REPRODUKTOR: Pripojte sem reproduktorové káble (súčasť balenia) zariadenia Connect Passport. ŠPECIFIKÁCIE TYP PR 846
