Acoustic Pro - Gitárový zosilňovač FENDER - Bezplatný návod na obsluhu

Typ produktu	Akustický gitarový zosilňovač
Značka	Fender
Model	Acoustic Pro
Výkon	200 W pri 8 Ω
Reproduktory	Neodýmový woofer 12", vysokovýkonný tweeter
Rozmery (D x Š x V)	53,3 cm x 26,7 cm x 44,5 cm
Hmotnosť	12,2 kg
Napájanie	Prepínač napätia 100-120V / 220-240V, poistka F6.3A H 250V
Kanály	2 univerzálne kanály (nástroj alebo mikrofón), s nastaviteľným hall reverbom
Ekvalizácia na kanál	Nízke, Mid Level, Mid Freq (300 Hz - 3,5 kHz), Vysoké
Fáza	Prepínač polarity na kanál
Vstupy	2 kombinované Jack 6,35 mm / XLR (fantómové napájanie 16 V), AUX IN minijack, vstup pre Footswitch
Výstupy	Symetrický XLR linkový výstup (mic/line), Effects Send/Return, slúchadlový minijack
Efektová slučka	Prepínateľná úroveň -20 dBV / +4 dBu
Voliteľný pedálový ovládač	2 spínače (reverb ON/OFF na kanál), referenčné číslo 7706500000
Dodávané príslušenstvo	Transportný obal, referenčné číslo 7707389000
Doplnkové funkcie	Integrovaná rukoväť s držiakom na mobil, nastaviteľná noha, gumená podložka
Údržba a čistenie	Čistiť suchou handričkou; vyhnúť sa rozpúšťadlám a nadmernej vlhkosti
Bezpečnosť	Odpojiť pred výmenou poistky; nepoužívať páskové mikrofóny s fantómovým napájaním
Opraviteľnosť a náhradné diely	Konzultovať s autorizovaným servisom Fender; poistka a reproduktory dostupné cez značku

Často kladené otázky - Acoustic Pro FENDER

Ako nastaviť stredy na Acoustic Pro?

Použite potenciometer Mid Freq na výber frekvencie (300 Hz až 3,5 kHz) a Mid Level na nastavenie jej úrovne (-16 dB až +16 dB). Pre uľahčenie nastavenia najprv nastavte Mid Level na minimum alebo maximum, aby ste identifikovali frekvenčný rozsah, potom upravte.

Môžem použiť mikrofón so zosilňovačom?

Áno, každý kanál prijíma mikrofón cez kombinovaný XLR vstup. Fantómové napájanie 16 V je možné aktivovať, ale vyhnite sa páskovým mikrofónom, ktoré by sa mohli poškodiť.

Ako pripojiť pedálový ovládač na ovládanie reverbu?

Pripojte voliteľný pedálový ovládač (ref. 7706500000) do zdierky Footswitch na zadnej strane. Umožňuje zapínať/vypínať reverb pre každý kanál nezávisle.

Čo robiť, ak sa zosilňovač nezapne?

Skontrolujte poistku (F6.3A H, 250V) po odpojení zariadenia a otočením držiaka poistky doľava pomocou skrutkovača. Vymeňte ju za rovnakú poistku. Uistite sa, že prepínač napätia je v správnej polohe (100-120V alebo 220-240V).

Ako používať efektovú slučku?

Pripojte vstup vášho efektového procesora k výstupu Effects Send a výstup procesora k vstupu Effects Return. Upravte úroveň pomocou tlačidla Effects Loop Level: uvoľnené pre -20 dBV (efekty na batérie), stlačené pre +4 dBu (rackové efekty).

Môžem pripojiť externý audio prehrávač?

Áno, použite vstup AUX IN (minijack) na hornom paneli. Hlasitosť sa nastavuje priamo na externom prehrávači.

Ako znížiť spätnú väzbu (larsen)?

Pre každý kanál môžete obrátiť polaritu stlačením tlačidla Phase. Upravte tiež nastavenia Mid Freq a Mid Level, aby ste znížili spätnú väzbu spôsobenú strednými frekvenciami.

Môže byť zosilňovač použitý ako stage monitor?

Áno, Acoustic Pro je vybavený zadnou nohou, ktorá umožňuje jeho naklonenie pre použitie ako odklonový monitor. Horná rukoväť môže tiež pojať mobil (odporúča sa režim v lietadle).

Aká je požadovaná napájacia sieť?

Acoustic Pro má prepínač napätia pre prevádzku s 100-120V alebo 220-240V, 50/60 Hz. Skontrolujte polohu pred pripojením zariadenia.

Ako čistiť zosilňovač?

Použite suchú handričku na utretie prachu. Vyhnite sa rozpúšťadlám, abrazívnym prostriedkom a nadmernej vlhkosti. Pred čistením odpojte zosilňovač.

NÁVOD NA OBSLUHU Acoustic Pro FENDER

SLOVENSKÝ návod na použitie 34

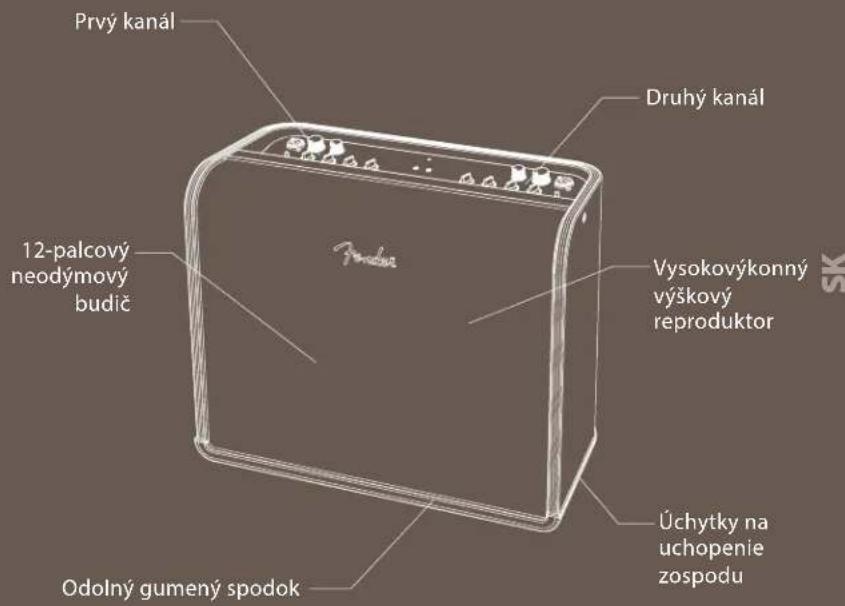

Zosilňovač Fender Acoustic Pro stanovuje nový štandard pre zvuk a štyl akustickej gitary. Vynikajúci výkonný partner pre elektroakustických hráčov, ktorí potrebujú plný, prirodzený tón a sílu s jednoduchým ovládaním a prvkami. Má elegantne tvarovaný, akusticky navrhnutý drevený chrbát a boky, ktoré dopĺňajú tvar akustickej gitary a oslovujú estetické vnímanie akustického muzikanta.

Model Acoustic Pro s dokonalým systémom vziat do ruky a íst určený na sólové predstavenia na akomkolvek mieste má dva univerzálne kanály navrhnuté na použitie s nástrojom alebo mikrofónom, pričom každý z nich má vlastné pôsobivé ovládanie ozveny hall reverb. Vdaka výkonu 200 wattov a basovému 12-palcovému neodymového reproduktoru je ideálny na profesionálne monitorovanie na pódiu s kapelou spolu s dalšími prvkami praktickými pre hráča vrátane integrovanej rukoväte, stojana na naklonenie, univerzálnej prevádzky v rozsahu 100 – 240 voltov a obalu na mieru.

Prvky Vrchného Panelu

123

4

3

5

678

9

10 11

1 VSTUP PRVÝ KANÁL: Kombinovaný konektor pre prvý kanál akceptuje 1/4-palcové alebo XLR vstupy. Pripojte sem nástroj alebo mikrofón; vstup XLR poskytuje fantómové napájanie pre mikrofóny, ktoré to vyžadujú (nepoužívajte páskové mikrofóny, ktoré sa môžu vplyvom fantómového napájania poškodit).*
2 VOLUME: Upravuje hlavnú hlasitost prvého kanálu.*
3 REVERB: Upravuje úroveň ozveny prvého kanálu.* Ozvenu pre každý kanál možno obíst použitím volitelného nožného prepínača.*

4 PHASE: Stlačením obrátite polaritu reproduktora v prvom kanáli, čím sa môže znížit spätná väzba.*
5 LOW: Upravuje basový tón prvého kanálu.*
6 MID FREQ: Upravuje stredný frekvenčný rozsah prvého kanálu. Spolu s ovládaním mid level (7) sa používa na nastavenie stredného frekvenčného rozsahu a na zníženie spätnej väzby stredného rozsahu.*
7 MID LEVEL: Upravuje úroveň stredného frekvenčného rozsahu prvého kanálu. Funguje pri

strednom frekvenčnom rozsahu stanovenom ovládaním mid frequency (6).*
POZNÁMKA: Túto dvojicu ovládacích prvkov najlepšie upravíte tak, že najskôr nastavíte ovládanie mid level (7) na min-imum alebo maximum, aby ste sluchom mohli jasne rozoznať nastavenie ovládania mid frequency (6). Následne vykonajte úpravu nastavením ovládania mid frequency na požadovanú frekvenciu. Nakoniec upravte ovládanie mid level na požadované nastavenie.
8 HIGH: Upravuje výškový tón prvého kanálu.*

9 INDIKÁTOR NAPÁJANIA: Rozsvieti sa, ked'je zariadenie Acoustic Pro zapnuté.
10 AUX IN: 1/8" prídavný vstup pre oba kanály. Pripojte sem externý zvukový prehrávač; použite ovládanie hlasitosti na externom zariadení na úpravu sprievodnej úrovne hlasitosti.
11 PHONES: 1/8" výstup pre slúchadlá určený pre oba kanály. Automaticky stlmí výstup reproduktora.

1 NAPÁJANIE: Vypína a zapína zariadenie Acoustic Pro.
2 VSTUP NAPÁJANIA IEC: Pripojte sem do zariadenia Acoustic Pro napájací kábel IEC.
3 PREPÍNAČ NAPÁTIA: Slúži na vybratie správného rozsahu napátia (100V-120V alebo 220V-240V) na prevádzku v súlade podľa dostupného zdroja napájania.

4 POISTKA: Poskytuje zariadeniu Acoustic Pro elektrickú ochranu proti preťaženiu. Uistite sa, že náhradná poistka za vypálenú poistku je toho istého typu a menovitého výkonu, ako sa uvádza vedľa držiaka poistky. Uistite sa, že napájanie je odpojené, následne odstráňte držiak poistky jeho potočením proti smeru ručičkových hodiniek plochým skrutkovačom.

5 EFFECTS SEND: Pripojte tento ¼" konektor do vstupu externého efektového zariadenia alebo retazca zariadení.
6 EFFECTS RETURN: Pripojte tento 1/4" konektor do výstupu externého efektového zariadenia alebo reťazca zariadení.

POZNÁMKA: Konektory odoslania a vrátenia efektu akceptujú štandardné nástrojové káble a vyvážené káble TRS, pričom tieto vyvážené káble môžu spôsobit' linkový šum, ak sa použijú so zariadením kompatibilným s TRS.

9 EFFECTS LOOP LEVEL: Vyberte jedno z nastavení na kompatibilitu s externými efektovými zariadeniami. Poloha „Out“ má -20dBV na použitie s väčšinou efektových zariadení na baterky; poloha „in“ má +4dBu na použitie s väčšinou efektových zariadení namontovaných do racku.
10 MIC/LINE: Vyberte jedno z dvoch nastavení na prispôsobenie signálu kompatibilite externého zvukového zosilňovača alebo nahrávacieho vybavenia. Pracuje spolu s vyváženým výstupom line output (8), pričom poloha „out” poskytuje úroveň mikrofónu a poloha „in” poskytuje úroveň linky.
11 GROUND/LIFT: Pre normalne (uzemnené) použitie nechajte toto tlačidlo v polohe „out“. Polohou „in“ sa odpája uzemnené pripojenie vyváženého výstupu line output (8), ktorý môže v niektorých situáciách pomôct zmiernit linkový šum.

ŠPECIFIKÁCIE

TYP PR3238

VÝKON 200W do 8Ω

IMPEDANCIE VSTUPU NÁSTROJ (1/4"/6,35 mm): vyvážený 18,2 kΩ MIC (XLR): vyvážený 18 kΩ

IMPEDANCIE VÝSTUPU Vyvážený line out 3,3 kΩ

FANTÓMOVÉ NAPÁJANIE 16V (vstupy XLR)

ÚROVNE EFEKTOVEJ SLUČKY -20 dBV/+4 dBu (prepínateľné)

OVLÁDANIE TÓNU UPRAVITELNÁ STREDOVÁ FREKVENCIA: 300 Hz až 3.5kHz ÚROVEN: -16dB až +16dB (pri vybranej frekvencii)

FUSE F6.3A H, 250V

NOŽNÝ PREPÍNAČ (voliteľný) Dvojgombíkový Acoustic Pro/SFX PN 7706500000

OBAL NA MIERU PN 7707389000 (súčast balenia)

REPRODUKTORY BUDIČ: 12" neodymový PN 7707090000 VÝŠKOVÝ REPRODUKTOR: 5550029131

ROZMERY ŠÍRKA: 21" (53,3 cm) HÍBKA: 10,5" (26,7 cm) VÝŠKA: 17.5" (44,5 cm)

Špecifikácie výrobku podliehajú zmene bez oznámenia.

POZOR: Na zabránenie nebezpečenstvu zasiahnutia elektrickým prúdom nepripájajte zariadenie k sietovému zdroju napájania, keď je predný kryt odstránený.

Integrovaná horná rukováť zariadenia Acoustic Pro je navrhnutá tak, aby mohla uchytiť mobilné zariadenia (napr. smartfóny, tablety). Ak sa chcete vyhnúť zvukovej interferencii, tieto zariadenia nastavte do režimu „lletadlo.“

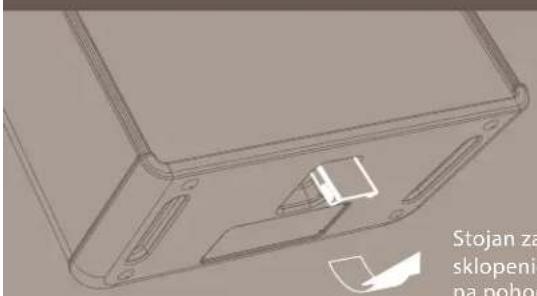

Stojan zariadenia Acoustic Pro určený na jeho sklopenie sa vysúva zospodu reproboxu a slúži na pohodlné monitorovanie.
