MANUALE UTENTE ACE15 FENDER

ITALIANO - PAGINE 22-25

Questo simbolo avverte l'utente della presenza di voltaggio pericoloso all'interno del prodotto.

Questo simbolo invita l'utente a consultare tutta la documentazione che accompagna il prodotto, per un suo utilizzo in sicurezza.

Δ Leggere attentamente e conservare il manuale, seguendone ogni istruzione. Prestare attenzione ad ogni avvertenza.
Δ ATTENZIONE: Onde prevenire eventuali danni, l'unità dev'essere posizionata/fissata sul pavimento o a parete seguendo le istruzioni per l'installazione.
Δ ATTENZIONE: L'installazione di diffusori in sistemi sospesi può rappresentare un rischio per le persone, perciò dev'essere effettuata unicamente da parte da installatori qualificati, esperti e coperti da assicurazione.
Δ ATTENZIONE: La durata del periodo di vita dell'unità dipende sostanzialmente dal modo in cui questa viene utilizzata. L'utente dovrà controllare periodicamente che il continuo utilizzo non abbia indebolito la struttura del cabinet, ispezionando anche le varie giunture fissate mediante colla adesiva e/o viti.
Δ ATTENZIONE: Onde prevenire il rischio di fuoco e shock elettrico, non esporre questa unit alla pioggia o all'umidit.
Δ L'unità deve essere posizionata in un luogo lontano da fonti di calore (come caloriferi, stufe o altre apparecchiature che producono calore).
Δ Utilizzare esclusivamente carrelli o supporti specificati dal costruttore.
Δ Ogni riparazione deve essere effettuata da personale qualificato. In condizioni operative normali, l'assistenza è richiesta quando: l'unità non funziona o mostra un evidente deterioramento delle prestazioni; quando l'unità risulta danneggiata; del liquido o degli oggetti sono caduti all'interno; l'unità è stata esposta all'umidità o alla pioggia; l'unità non funziona correttamente oppure è caduta; il cabinet è danneggiato.
Δ Non far gocciolare o schizzare alcun liquido sull'unità; non posizionare sull'unità oggetti contenenti liquido, come vasi o bicchieri.
Δ ATTENZIONE: L'unità non contiene al suo interno parti utilizzabili dall'utente; ogni riparazione và effettuata solo da personale qualificato.
Δ I sistemi di diffusione Fender ^3 sono in grado di generare un elevato livello di pressione sonora, sufficiente a causare un danno temporaneo o permanente all'apparato uditivo. Per evitare ciò, occorre prestare attenzione alle regolazioni dei livelli di volume durante l'uso.

Precauzioni Generali:

Δ Assicurarsi sempre che i cavi dei diffusori siano posizionati in modo da evitare che si inciampi su di essi, in quanto tirando in modo eccessivo i cavi collegati al diffusore, questo potrebbe rovesciarsi causando danni fisici e/o materiali

Δ Le vibrazioni generate dall'elevata potenza acustica erogata dai diffusori, ne possono causare il movimento se posizionati su una superficie liscia e/o scivolosa. Quindi, occorre prestare attenzione che il diffusore non cada da queste superfici (ad esempio, palcoscenici, tavoli, ecc.).
Δ Non inserire o far scivolare alcun materiale nei tubi d'accordo (Reflex) del woofer (posti sul pannello frontale, ai lati della tromba per le alte frequenze).

Note sull'uso dei diffusori ACE in configurazione "Stack" (sovrapposti):

Δ Non sovrappore più di due unità.
Δ Per evitare che i diffusori sovrapposti in Stack si rovescino, è necessario assicurarli legandoli l'uno all'altro mediante l'uso di cinghie e ancorandoli al palco/pavimento.
Δ I diffusori vanno sempre posizionati su una superficie stabile, rigida, piatta e livellata orizzontalmente.
Δ Assicurarsi che i diffusori sovrapposti in Stack siano posizionati e allineati in modo adeguato. I piedini del diffusore superiore devono inserirsi completamente negli appositi alloggiamenti del diffusore inferiore.
Δ Posizionare i diffusori in un luogo in cui non possano essere inavvertitamente rovesciati dal pubblico, da chi opera sul palco o dal personale tecnico.
Δ Impedire a chiunque di appoggiarsi, salire o arrampicarsi sui diffusori.
Δ Impedire che i bambini si avvicinino ai diffusori sovrapposti in Stack
Δ Nell'utilizzo all'aperto, fare attenzione al forte vento che potrebbe far rovesciare il diffusore superiore.

Note sull'uso dei diffusori ACE montati su stativi:

Δ Assicurarsi che gli stativi su cui andranno montati i diffusori siano sempre posizionati su una superficie stabile, rigida, piatta e livellata orizzontalmente.
Δ Le gambe degli stativi di tipo "a treppiede" devono essere estese completamente e lo stativo dev'essere posizionato in modo tale che non sia possibile inciampare sulle gambe.
Δ Leggere e osservare ogni precauzione di sicurezza espressa dal costruttore dello stativo.
Δ Controllare le specifiche dello stativo e verificarne la portata massima, assicurandosi che sia sufficiente al peso del diffusore. Non installare più diffusori su stativi dedicati al sostegno di una sola unità.
Δ Nel caso di utilizzo all'aperto, occorre prendere maggiori precauzioni per assicurare la stabilità dei diffusori montati su stativi. Posizionare sacchi di sabbia alla base dello stativo può migliorare notevolmente la stabilità.

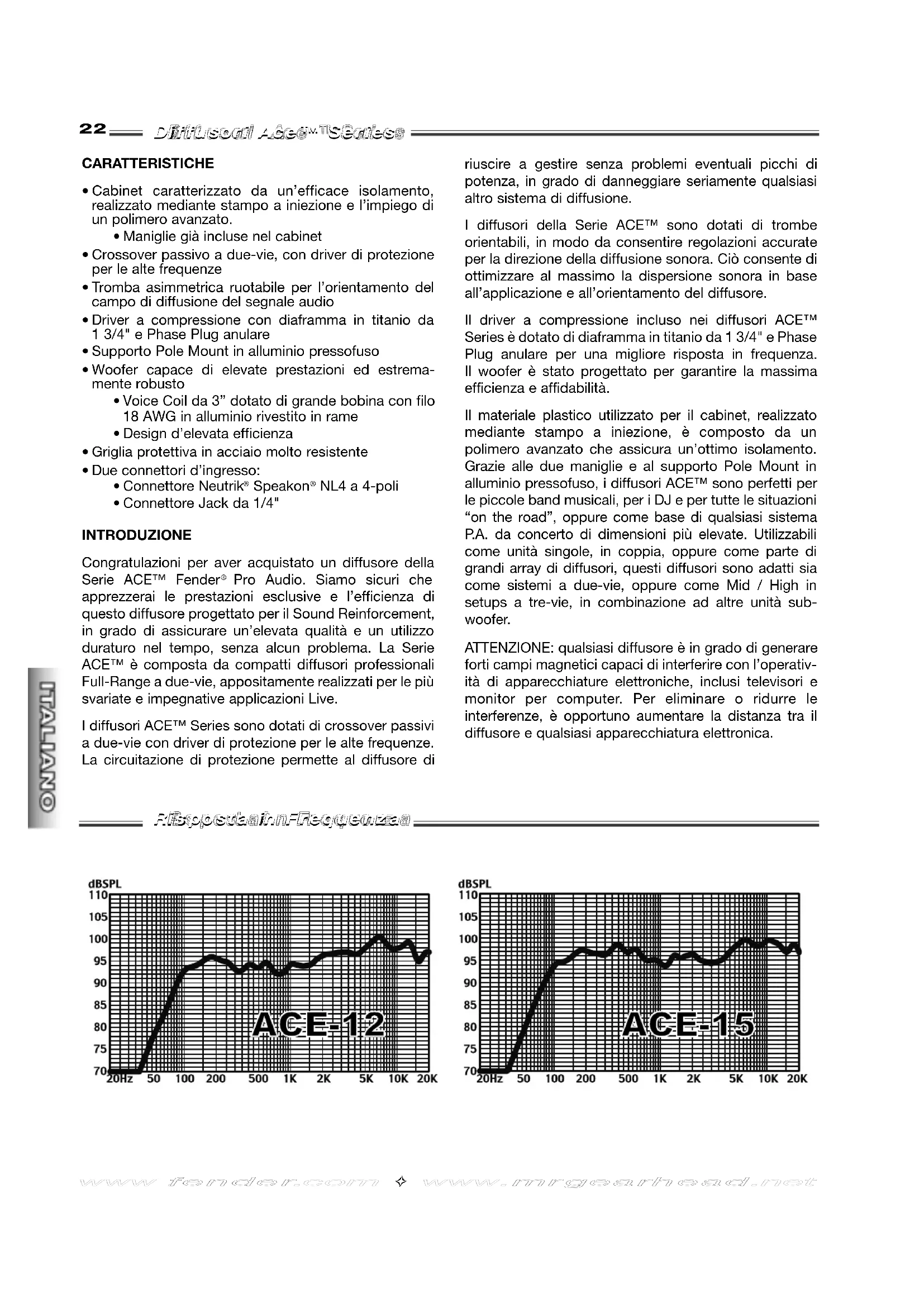

• Cabinet caratterizzato da un'efficace isolamento, realizzato mediante stampo a iniezione e l'impiego di un polimero avanzato.
• Maniglie già incluse nel cabinet
• Crossover passivo a due-vie, con driver di protezione per le alte frequenze
• Tromba asimmetrica ruotabile per l'orientamento del campo di diffusione del segnale audio
• Driver a compressione con diaframma in titanio da 1 3/4" e Phase Plug anulare
• Supporto Pole Mount in alluminio pressofuso
• Woofer capace di elevate prestazioni ed estremamente robusto
• Voice Coil da 3" dotato di grande bobina con filo 18 AWG in alluminio rivestito in rame
• Design d'elevata efficienza
• Griglia protettiva in acciaio molto resistente
  • Due connettori d'ingresso:
• Connettore Neutrik® Speakon® NL4 a 4-poli
• Connettore Jack da 1/4"

INTRODUZIONE

Congratulazioni per aver acquistato un diffusore della Serie ACE™ Fender® Pro Audio. Siamo sicuri che apprezzerai le prestazioni esclusive e l'efficienza di questo diffusore progettato per il Sound Reinforcement, in grado di assicurare un'elevata qualità e un utilizzo duraturo nel tempo, senza alcun problema. La Serie ACE™ è composta da compatti diffusori professionali Full-Range a due-vie, appositamente realizzati per le più svariate e impegnative applicazioni Live.

I diffusori ACE™ Series sono dotati di crossover passivi a due-vie con driver di protezione per le alte frequenze. La circuitazione di protezione permette al diffusore di riuscire a gestire senza problemi eventuali picchi di potenza, in grado di danneggiare seriamente qualsiasi altro sistema di diffusione.

I diffusori della Serie ACE™ sono dotati di trombe orientabili, in modo da consentire regolazioni accurate per la direzione della diffusione sonora. Ciò consente di ottimizzare al massimo la dispersione sonora in base all'applicazione e all'orientamento del diffusore.

Il driver a compressione incluso nei diffusori ACE™ Series è dotato di diaframma in titanio da 1 3/4" e Phase Plug anulare per una migliore risposta in frequenza. Il woofer è stato progettato per garantire la massima efficienza e affidabilità.

Il materiale plastico utilizzato per il cabinet, realizzato mediante stampo a iniezione, è composto da un polimero avanzato che assicura un'ottimo isolamento. Grazie alle due maniglie e al supporto Pole Mount in alluminio pressofuso, i diffusori ACE™ sono perfetti per le piccole band musicali, per i DJ e per tutte le situazioni "on the road", oppure come base di qualsiasi sistema P.A. da concerto di dimensioni più elevate. Utilizzabili come unità singole, in coppia, oppure come parte di grandi array di diffusori, questi diffusori sono adatti sia come sistemi a due-vie, oppure come Mid / High in setups a tre-vie, in combinazione ad altre unità subwoofer.

ATTENZIONE: qualsiasi diffusore è in grado di generare forti campi magnetici capaci di interferire con l'operatività di apparecchiature elettroniche, inclusi televisori e monitor per computer. Per eliminare o ridurre le interferenze, è opportuno aumentare la distanza tra il diffusore e qualsiasi apparecchiatura elettronica.

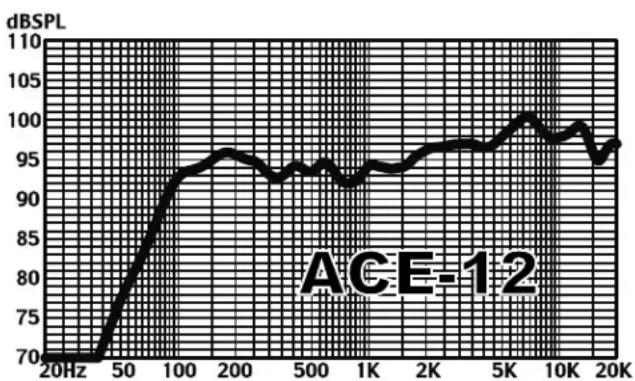

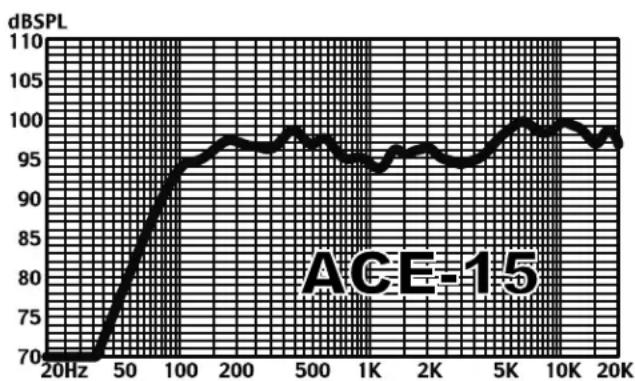

RispostaifnFreqenza

I diffusori della serie ACE™ sono dotati di connessioni d'ingresso jack da 1/4" e Speakon® Neutrik® (NL4) a 4-poli. I cavi vanno assemblati come segue:

Polarità Jack da 1/4" Speakon® NL4

Positivo (+) Tip		1+
Negativo (-)	Sleeve	1-

I connettori jack da 1/4" e Speakon® NL4 sono collegati in parallelo. Ciò consente a entrambi di essere utilizzati come ingresso e uscita. NON utilizzare contemporaneamente le due connessioni come ingressi!

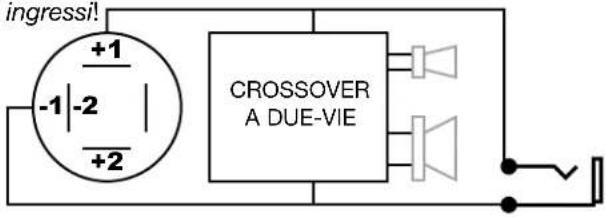

ingress! +1 -1|-2| +2 CROSSOVER A DUE-VIE

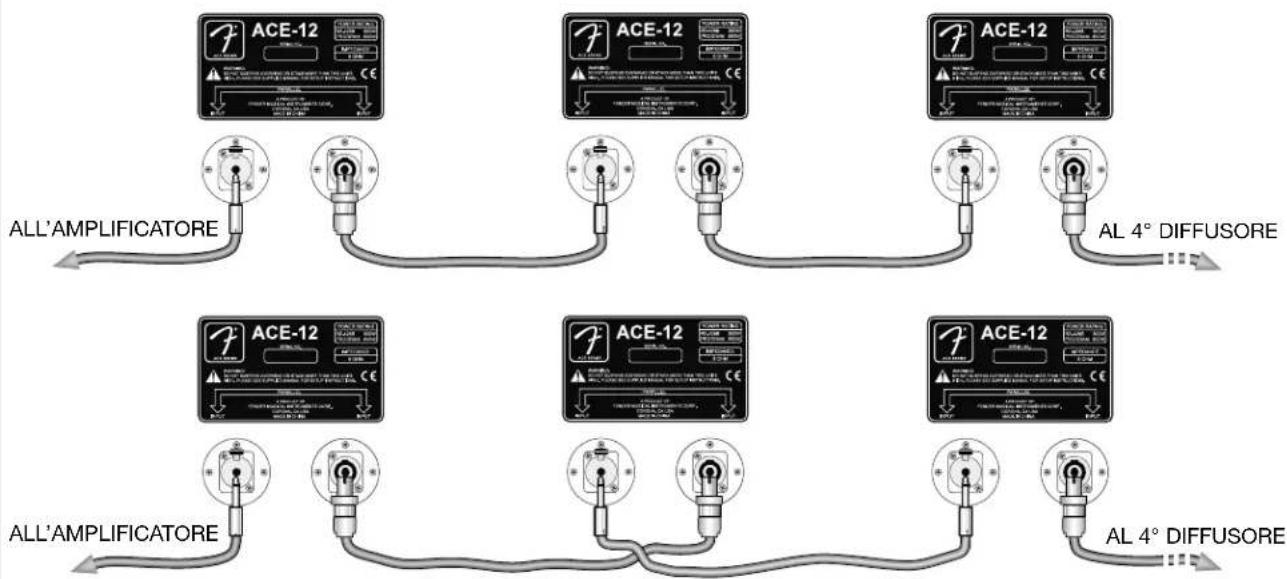

È possibile collegare a catena diversi diffusori ACE™ (collegamento Daisy Chain), in modo da evitare l'accumulo di matasse di cavi. Esistono due modi per effettuare un collegamento Daisy Chain di diversi diffusori ACE™. Il primo consiste nell'impiego di un cavo dotato di un connettore jack da 1/4" in un capo e un connettore Neutrik® Speakon® a 4-poli dall'altro. Il secondo consiste nell'uso di cavi jack-jack da 1/4" e cavi Speakon®-Speakon®, alternando i due connettori da un diffusore all'altro (vedi illustrazione).

Ciascun diffusore aggiunto ad una configurazione Daisy Chain riduce il carico d'impedenza totale. Perciò, onde prevenire danneggiamenti, è opportuno mantenere l'impedenza al di sopra del carico minimo supportato dall'amplificatore. Di seguito sono riportati i valori di carico dell'impedenza totale nei diffusori ACE™ linkati:

Numero di unità:	2	3	4
Impedenza totale:	4	2.6	2

Per prevenire la perdita di potenza e il degrado della qualità sonora, utilizzare cavi di potenza con sezione larga (e valore gauge inferiore), nelle seguenti situazioni:

• Quando occorre utilizzare lunghi cavi
- Quando occorre linkare tra loro due o più diffusori

Collegando UN diffusore:

-Per 7 m circa è necessario un cavo da 1 mm²
- Per 15 m circa: è necessario un cavo da 1,3 mm ^2
- Per 30 m circa: è necessario un cavo da 1,6 mm ^2

Collegando DUE diffusori linkati:

• Per 7 m circa: è necessario un cavo da 1,3 mm ^2
• Per 15 m circa: è necessario un cavo da 1,6 mm ^2
• Per 30 m circa: è necessario un cavo da 2 mm ^2

Collegando TRE diffusori linkati:

• Per 7 m circa: è necessario un cavo da 1,6 mm ^2
• Per 15 m circa: è necessario un cavo da 2 mm ^2
• Per 30 m circa: è necessario un cavo da 2,6 mm ^2

Collegando QUATTRO diffusori linkati:

• Per 7 m circa: è necessario un cavo da 2 mm ^2
• Per 15 m circa: è necessario un cavo da 2,6 mm ^2
• Per 30 m circa: è necessario un cavo da 3,3 mm ^2

In generale, il posizionamento dei diffusori può influire drasticamente sul suono. Pertanto, ci sono diversi fattori da considerare. Per una maggiore copertura, il diffusore va installato in una posizione superiore alle orecchie degli ascoltatori, per consentire alle alte frequenze di raggiungere coloro che si trovano in posizioni più arretrate. Più ampia è la platea, più in alto occorre posizionare i diffusori.

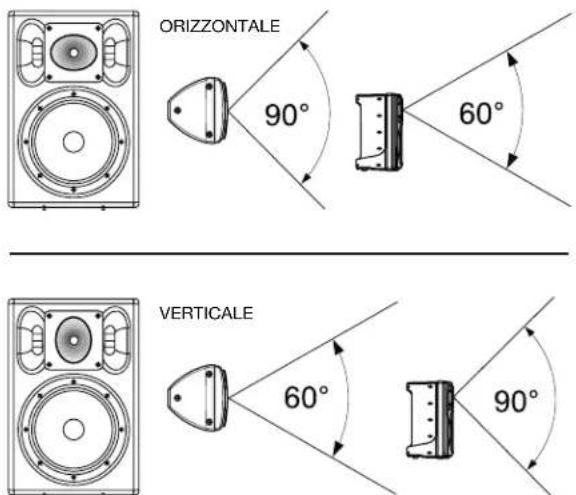

La tromba presente sul pannello del diffusore ACE™ è orientabile per una copertura “orizzontale” o “verticale”.

ORIZZONTALE 90° 60° VERTICALE 60° 90°

La modalità della tromba va scelta in base alla posizione del diffusore e alle esigenze di copertura. In posizione "orizzontale", la copertura orizzontale è di 90° e quella verticale è di 60°. In posizione "verticale", la copertura orizzontale è di 60° e quella verticale è di 90°

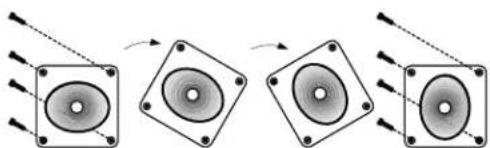

Per ruotare la tromba: svitare le quattro viti presenti negli angoli della tromba; estrarre la tromba quanto basta per permetterne la rotazione, prestando attenzione a non disconnettere i cavi interni; riavvitare le quattro viti. Altri fattori da considerare sono gli eventuali feedback e le prestazioni delle basse frequenze. Se il diffusore si trova vicino ad un'ampia parete piana, i bassi aumenteranno di circa 6dB. Tuttavia, la posizione ravvicinata ad una parete può causare l'insorgere di feedback. In questo caso, occorre spostare il diffusore. In generale, il posizionamento ravvicinato ad una parete può essere adatta inviando ai diffusori dei segnali di linea. Per ridurre il feedback microfonico, utilizzare microfoni con pattern "a cardioide", posizionandoli dietro la linea degli altoparlanti ed evitando di puntarli in direzione dei diffusori.

In applicazioni stereo (con unità singole per canale o in cluster), i diffusori Left e Right devono essere separati e angolati in modo da sovrapporne il raggio d'emissione

Nei clusters, occorre un'angolazione tale da fare in modo che i raggi d'emissione non si sovrappongano. Le trombe dei diffusori di ogni cluster da due unità va impostato in "orizzontale".

Nei sistema con tre gruppi di diffusori, le trombe vanno posizionate in "verticale". Nelle aree di grandi dimensioni, ogni cluster può essere trattato come u

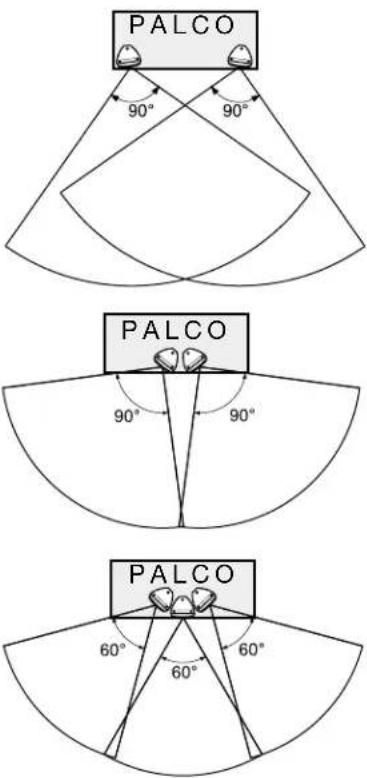

PALCO 90° 90° PALCO 90° 90° PALCO 60° 60°

P A L C O 90° 90°

I diffusori possono essere impiegati anche come monitor, posizionandoli sul proprio lato.

Se utilizzato come monitor, occorre ruotare la tromba del diffusore orizzontalmente rispetto al pavimento, in modo da fornire una copertura più uniforme.

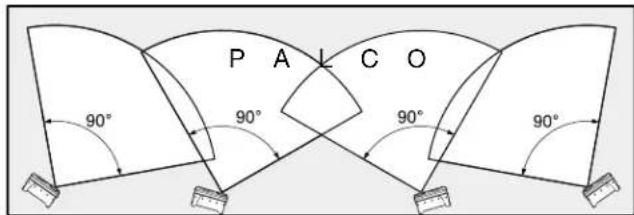

P A L C O 90° 90° 90° 90°

I palchi più ampi possono richiedere un maggior numero di diffusori/monitor.

MODELLO: ACE-15 ACE-12

NUMERO PARTI:		071-5015-000	071-5012-000
RISPOSTA IN FREQUENZA:		65Hz – 18kHz	70Hz – 18kHz
IMPEDENZA IN INGRESSO:		8Ω Nominale	8Ω Nominale
POTENZA IN USCITA	EIA RS-426B:	300 W	300 W
	CONTINUA:	600 W	600 W
	PICCO:	1200 W	1200 W
SPL	MASSIMO SPL @ 1M:	120 dB	119 dB
	SENSIBILITÀ (1W & 1M):	98 dB	97 dB
WOOFER	DIMENSIONI DRIVER:	380 mm (15 in)	310 mm (12 in)
	DIMENSIONI VOICE COIL:	76.2 mm (3 in)	76.2 mm (3 in)
	CONDUTTORE VOICE COIL:	0.75mm^2 Bobina concavo in alluminiorivestito in rame	0.75mm^2 Bobina concavo in alluminiorivestito in rame
DRIVER A COMPRESSIONE
TROMBA	DISPERSIONE (H X V):	90° x 60°	90° x 60°
	RUOTAZIONE:	Si	Si
DIMENSIONI	PESO:	26.0 kg	18.0 kg
	ALTEZZA:	700 mm	620 mm
	LARGHEZZA (FRONTE):	485 mm	415 mm
	LARGHEZZA (RETRO):	140 mm	120 mm
	PROFONDITÀ:	460 mm	382 mm
CABINET	MATERIALE:	Polipropilene; realizzatocon stampo a iniezione	Polipropilene; realizzatocon stampo a iniezione
	CARATTERISTICHE:	Anti-shock	Anti-shock
		Resistente al calore	Resistente al calore
		Resistente all’acqua	Resistente all’acqua
		Resistente ai raggi UV	Resistente ai raggi UV
		Elevato isolamento	Elevato isolamento
		2 maniglie incluse	1 maniglia inclusa
	SUPPORTO POLE MOUNT:	35 mm (1 3/8 in)in alluminio pressofuso	35 mm (1 3/8 in)in alluminio pressofuso
CONNETTORI:		Phone jack da 1/4Speakon® NL4 a 4-poli	Phone jack da 1/4Speakon® NL4 a 4-pol

CE

Le specifiche tecniche possono essere soggette a variazioni senza alcun preavviso.
