BEDIENUNGSANLEITUNG ACE15 FENDER
DEUTSCH - SEITEN 26-29
日本語 - ベージ 30-33

Dieses Symbol warnt den Benutzer vor gefährlichen Spannungen innerhalb des Gehäuses.

Dieses Symbol bedeutet für den Benutzer, dass er für einen sicheren Betrieb des Geräts die gesamte begleitende Dokumentation lesen muss.
Δ Befolgen Sie sämtliche Sicherheitshinweise und bewahren Sie sie auf. Beachten Sie alle Warnungen.
Δ WARNUNG: Um Verletzungen zu vermeiden, muss dieses Gerät entsprechend den Installationsanweisungen sicher auf dem Boden/an der Wand befestigt werden.
Δ WARNUNG: "Geflogene" Lautsprecher über dem Publikum sind gefährlich und sollten nur von erfahrenen und versicherten Fachkräften montiert werden.
Δ WARNUNG: Die Lebensdauer der Boxen hängt zum großen Teil davon ab, wie man sie behandelt. Der Benutzer der Box muss diese regelmäßig überprüfen lassen, um sicherzustellen, dass die Gehäusekonstruktion durch ständigen Gebrauch nicht instabil geworden ist, inklusive der verschiedenen Verbindungen, die mit Leim und/oder Schrauben zusammengehalten werden.
Δ WARNUNG: Setzen Sie dieses Gerät niemals Regen oder Feuchtigkeit aus, um Beschädigung, Brandentwicklung und elektrische Schläge zu vermeiden.
Δ Der Verstärker darf nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen wärmeerzeugenden Geräten aufgestellt werden.
Δ Das Produkt sollte nur mit den vom Hersteller empfohlenen Wagen oder Ständern verwendet werden.
Δ In folgenden Fällen sollte das Gerät repariert werden, und zwar ausschließlich von qualifizierten Technikern: Beschädigung durch herabfallende Gegenstände, ausgelaufene Flüssigkeit oder Regen; Funktionsstörungen oder deutlich verändertes Betriebsverhalten; Beschädigung durch Herunterfallen; Schäden am Gehäuse.
Δ Setzen Sie das Gerät keiner tropfenden oder spritzenden Flüssigkeit aus; stellen Sie keine mit Flüssigkeit gefüllten Behälter auf dem Gerät ab.
Δ VORSICHT: Im Gerät sind keine zu wartenden Teile. Reparaturarbeiten dürfen nur von qualifizierten Technikern durchgeführt werden.
Δ Fender ^® -Verstärker und Lautsprecher können sehr hohe Lautstärkepegel erzeugen, die vorübergehende oder dauerhafte Gehörschäden verursachen können. Gehen Sie beim Einstellen bzw. Regulieren der Lautstärke vorsichtig vor.
Allgemeine Sicherheitsvorkehrungen:
Δ Verlegen Sie die Lautsprecherkabel sorgfältig, damit niemand darüber stolpern kann. Andernfalls könnte die Box durch den Zug des Kabels umkippen und Menschen verletzen oder Geräte beschädigen.
Δ Aufgrund der von den Boxen erzeugten hohen akustischen Energie können diese sich über glatte, polierte oder schlüpfrige Oberflächen bewegen. Stellen Sie sicher, dass die Boxen nicht über den Rand solcher Oberflächen, z. B. Bühnen, Tische usw., kippen.
Δ Sie dürfen keine Gegenstände in die Bass-Ports des ACE Lautsprechergehäuses (auf beiden Seiten des Hochfrequenzhorns) stecken oder fallen lassen.
Beim Stapeln von ACE Lautsprechern:
Δ Stapeln Sie nicht mehr als zwei Geräte übereinander.
Δ Boxen-Türme müssen sicher miteinander verbunden und auf der Bühne befestigt sein, um ein Umkippen zu verhindern.
Δ Die Lautsprecher müssen auf einer stabilen Oberfläche stehen, die starr, flach und eben ist.
Δ Achten Sie immer darauf, dass gestapelte Lautsprecher korrekt ausgerichtet sind. Die Füße der oberen Box müssen vollständig in den Halterungen der unteren Box sitzen.
Δ Stellen Sie die Boxen an einem Ort auf, an dem sie nicht so einfach vom Publikum, den Künstlern oder der Produktions-Crew umgestoßen werden können.
Δ Erlauben Sie niemanden, sich gegen die Boxen zu lehnen oder auf sie zu klettern.
Δ Kinder sollten sich nicht in der Nähe von Boxentürmen aufhalten.
Δ Bedenken Sie, dass im Freien die Boxen auch durch Windstöße umgekippt werden können.
Bei der Montage von ACE Lautsprechern auf Boxenständern:
Δ Der Ständer muss auf einer stabilen Oberfläche stehen, die starr, flach und eben ist.
Δ Die Füße eines Stativ-Boxenständers müssen ganz ausgefahren sein und der Ständer sollte so aufgestellt sein, dass niemand darüber stolpern kann.
Δ Lesen und beachten Sie alle vom Ständer-Hersteller empfohlenen Sicherheitsvorkehrungen.
Δ Lesen Sie in den Spezifikationen des Boxenständers dessen Belastungsgrenze nach. Stellen Sie sicher, dass er das Gewicht der Box verkraften kann. Montieren Sie nie mehrere Boxen auf einen Ständer, der nur für eine Box ausgelegt ist.
Δ Im Freien sollten Sie mit weiteren Sicherheitsvorkehrungen die Stabilität sicherstellen. Sandsäcke auf der Ständerbasis können dazu einen wichtigen Beitrag leisten.
安全にお使いいただくために

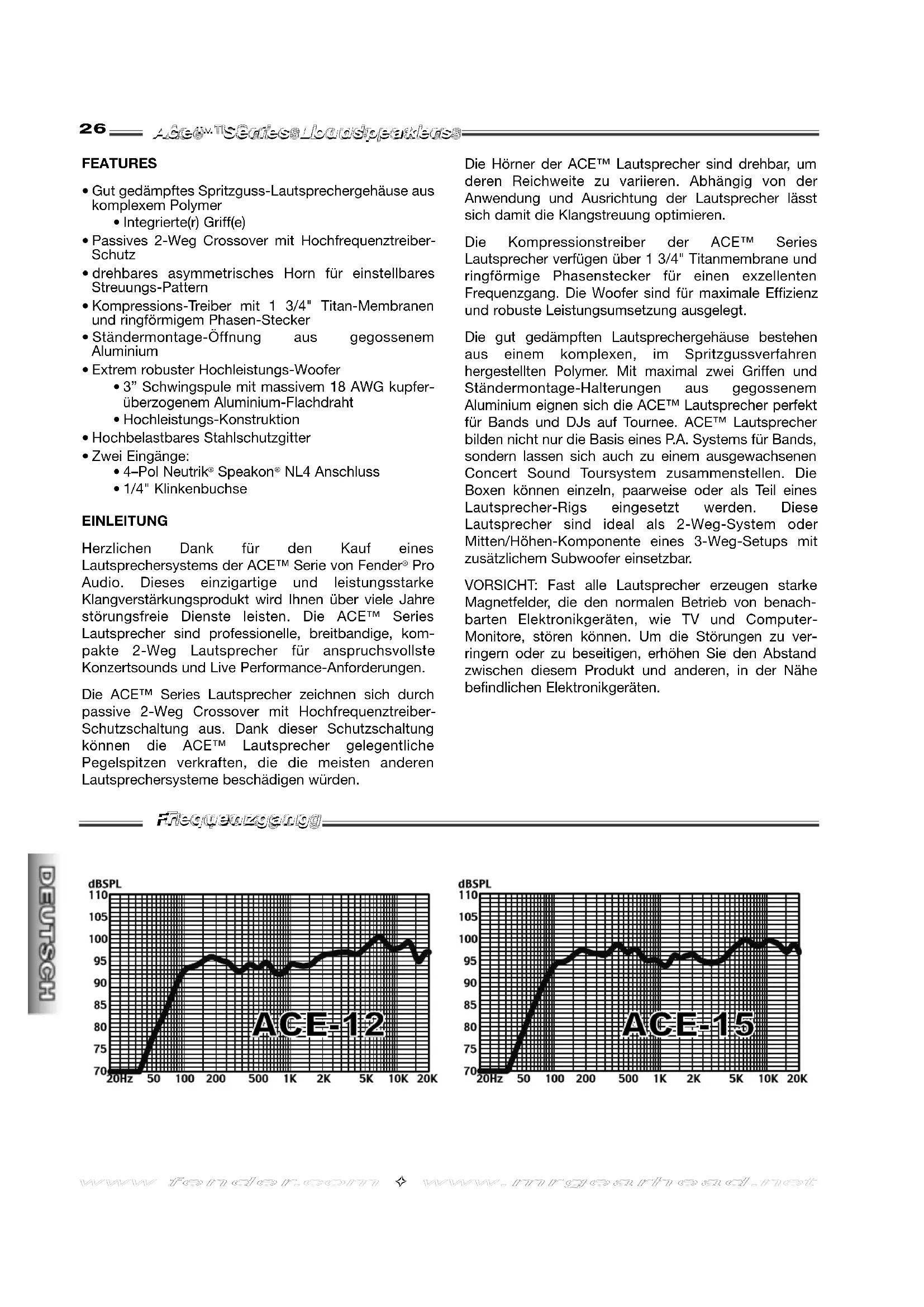

- Gut gedämpftes Spritzguss-Lautsprechergehäuse aus komplexem Polymer
- Integrierte(r) Griff(e)
• Passives 2-Weg Crossover mit Hochfrequenztreiber-Schutz - drehbares asymmetrisches Horn für einstellbares Streuungs-Pattern
- Kompressions-Treiber mit 1 3/4" Titan-Membranen und ringförmigem Phasen-Stecker
- Ständermontage-Öffnung aus gegossenem Aluminium
- Extrem robuster Hochleistungs-Woofer
- 3" Schwingspule mit massivem 18 AWG kupferüberzogenem Aluminium-Flachdraht
• Hochleistungs-Konstruktion
• Hochbelastbares Stahlschutzgitter
• Zwei Eingänge:
• 4-Pol Neutrik® Speakon® NL4 Anschluss
• 1/4" Klinkenbuchse
EINLEITUNG
Herzlichen Dank für den Kauf eines Lautsprechersystems der ACE™ Serie von Fender® Pro Audio. Dieses einzigartige und leistungsstarke Klangverstärkungsprodukt wird Ihnen über viele Jahre störungsfreie Dienste leisten. Die ACE™ Series Lautsprecher sind professionelle, breitbandige, kompakte 2-Weg Lautsprecher für anspruchsvollste Konzertsounds und Live Performance-Anforderungen.
Die ACE ^™ Series Lautsprecher zeichnen sich durch passive 2-Weg Crossover mit Hochfrequenztreiber-Schutzschaltung aus. Dank dieser Schutzschaltung können die ACE ^™ Lautsprecher gelegentliche Pegelspitzen verkraften, die die meisten anderen Lautsprechersysteme beschädigen würden.
Die Hörner der ACE ^™ Lautsprecher sind drehbar, um deren Reichweite zu variieren. Abhängig von der Anwendung und Ausrichtung der Lautsprecher lässt sich damit die Klangstreuung optimieren.
Die Kompressionstreiber der ACE™ Series Lautsprecher verfügen über 1 3/4" Titanmembrane und ringförmige Phasenstecker für einen exzellenten Frequenzgang. Die Woofer sind für maximale Effizienz und robuste Leistungsumsetzung ausgelegt.
Die gut gedämpften Lautsprechergehäuse bestehen aus einem komplexen, im Spritzgussverfahren hergestellten Polymer. Mit maximal zwei Griffen und Ständermontage-Halterungen aus gegossenem Aluminium eignen sich die ACE™ Lautsprecher perfekt für Bands und DJs auf Tournee. ACE™ Lautsprecher bilden nicht nur die Basis eines P.A. Systems für Bands, sondern lassen sich auch zu einem ausgewachsenen Concert Sound Toursystem zusammenstellen. Die Boxen können einzeln, paarweise oder als Teil eines Lautsprecher-Rigs eingesetzt werden. Diese Lautsprecher sind ideal als 2-Weg-System oder Mitten/Höhen-Komponente eines 3-Weg-Setups mit zusätzlichem Subwoofer einsetzbar.
VORSICHT: Fast alle Lautsprecher erzeugen starke Magnetfelder, die den normalen Betrieb von benachbarten Elektronikgeräten, wie TV und ComputerMonitore, stören können. Um die Störungen zu verringern oder zu beseitigen, erhöhen Sie den Abstand zwischen diesem Produkt und anderen, in der Nähe befindlichen Elektronikgeräten.

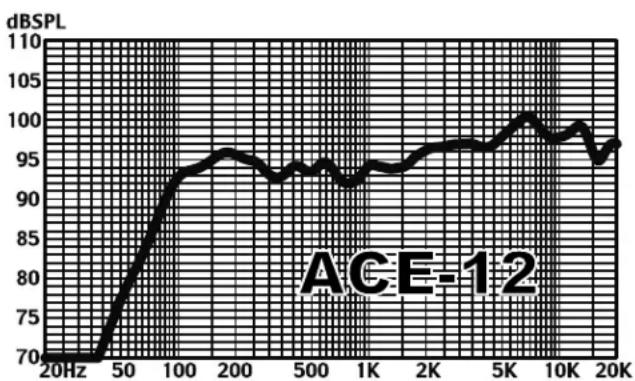

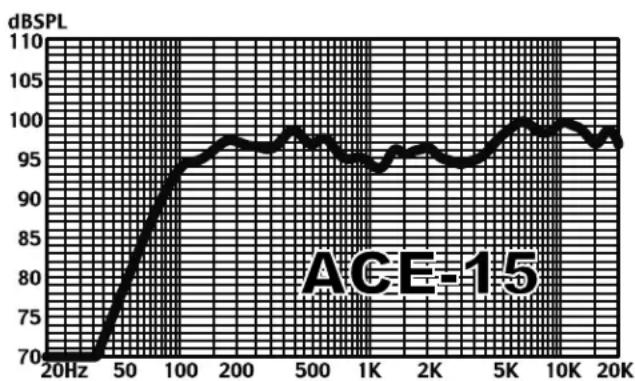

Frequentzgang.

line
| Frequency | dB SPL | | --------- | ------ | | 20Hz | 70 | | 50 | 85 | | 100 | 95 | | 200 | 96 | | 500 | 94 | | 1K | 93 | | 2K | 95 | | 5K | 98 | | 10K | 97 | | 20K | 96 |
line
| Frequency | dB SPL | | --------- | ------ | | 20Hz | 70 | | 50 | 85 | | 100 | 95 | | 200 | 98 | | 500 | 97 | | 1K | 95 | | 2K | 96 | | 5K | 98 | | 10K | 99 | | 20K | 98 |Die ACE™ Series Lautsprecher verfügen über eine 1/4" Klinkenbuchse und einen 4-Pol Neutrik® Speakon® (NL4) Anschluss. Die Anschlüsse sind wie folgt verdrahtet:
Polarität 1/4" Klinkenbuchse NL4 Speakon®
| Positiv (+) Spitze 1+ | ||
| Negativ (-) | Schirm | 1- |
Die 1/4" Buchse und der NL4 Speakon® Anschluss sind parallel geschaltet. Dadurch kann jeder Anschluss als Eingang und der jeweils andere als Ausgang benutzt werden. Benutzen Sie niemals beide Anschlüsse als Eingänge!

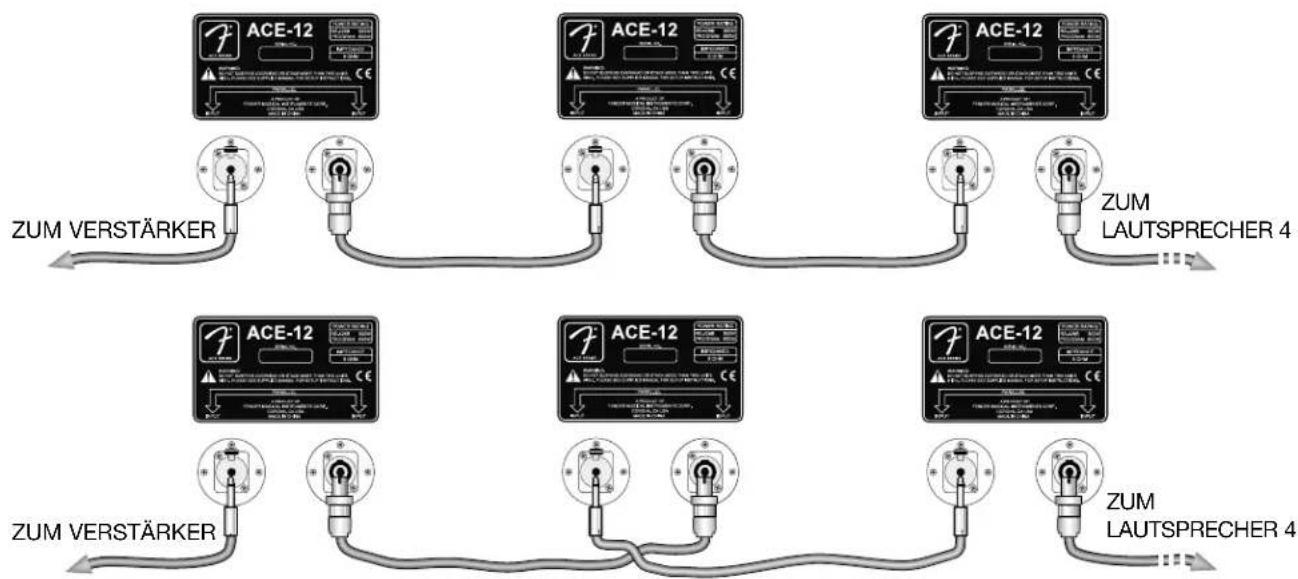

Mehrere Lautsprecher lassen sich verketten (koppeln), wodurch keine langen, hinderlichen Einzel- lautsprecherkabel verwendet werden müssen. Mehrer ACE™ Lautsprecher lassen sich auf zwei Arten verketten. Entweder Sie benutzen Kabel mit einem 1/4" Klinkenstecker auf der einen und einem 4-Pol Neutrik® Speakon® Stecker auf der anderen Seite. Oder Sie benutzen Kabel mit 1/4" Klinkensteckern an beiden Enden und Kabel mit Speakon® Steckern an beiden Enden und setzen diese abwechselnd von einer Box zur nächsten ein (siehe Abbildung).
Jeder zusätzliche Lautsprecher in einer Kette verringert die Gesamtimpedanzlast. Bleiben Sie unbedingt über dem Mindestimpedanzlast-Nennwert Ihres Verstärkers, um diesen nicht zu beschädigen. Es folgen die Gesamtimpedanzlasten von gekoppelten ACE™ Series Lautsprechern:
| Boxenanzahl: | 2 | 3 | 4 |
| Gesamtimpedanzlast: | 4 | 2,6 | 2 |
Verhindern Sie Leistungs- und Klangqualitätsverluste durch den Einsatz von dickeren (kleinerer Gauge-Wert) Lautsprecherkabeln, wenn:
•Lange Lautsprecherkabel notwendig sind
•Zwei oder mehr Lautsprecher verkettet werden
Bei 1 Lautsprecher gilt: Verbindungen bis zu...
- 7 m benötigen ein 1 mm ^2 Kabel
- 15 m benötigen ein 1,3 mm ^2 Kabel
- 30 m benötigen ein 14-Gauge Kabel
Bei 2 verketteten Lautsprechern gilt: Verbindungen bis zu...
- 7 m benötigen ein 1,3 mm ^2 Kabel
- 15 m benötigen ein 1,6 mm ^2 Kabel
- 30 m benötigen ein 2 mm ^2 Kabel
Bei 3 verketteten Lautsprechern gilt: Verbindungen bis zu...
- 7 m benötigen ein 1,6 mm ^2 Kabel
- 15 m benötigen ein 2 mm ^2 Kabel
- 30 m benötigen ein 2,6 mm ^2 Kabel
Bei 4 verketteten Lautsprechern gilt: Verbindungen bis zu...
- 7 m benötigen ein 2 mm ^2 Kabel
- 15 m benötigen ein 2,6 mm ^2 Kabel
- 30 m benötigen ein 3,3 mm ^2 Kabel
Die Platzierung eines Lautsprechers kann sich drastisch auf seinen Sound auswirken. Daher sollten Sie beim Aufstellen von Lautsprechern mehrere Dinge berücksichtigen. Die beste Reichweite erzielen Sie, wenn die Lautsprecher über Kopfhöhe aufgestellt oder montiert werden. Dadurch können die hohen Frequenzen auch bis zu den Zuhörern in den hinteren Reihen vordringen. Je größer das Publikum, desto höher sollten die Boxen aufgestellt werden. Das Horn in den ACE™ Series Boxen ist drehbar, um eine „breite“ oder „hohe“ Streuung zu erzielen..


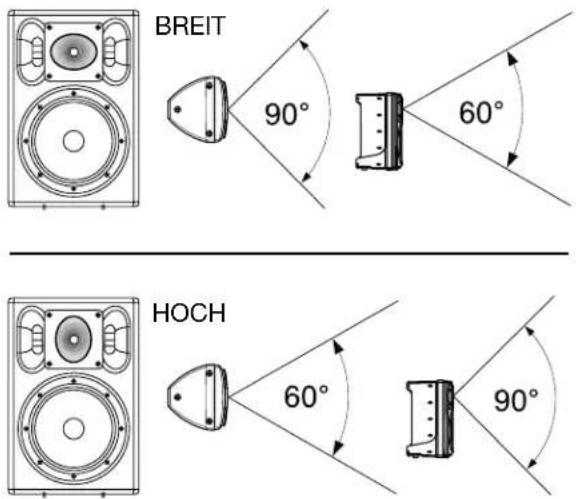

BREIT 90° 60° HOCH 60° 90°Lautsprecher-Aufstellung und gewünschte Reichweite bestimmen die beste Hornposition. In der "breiten" Position beträgt die horizontale Streuung 90° und die vertikale Streuung 60°. In der "hohen" Position beträgt die vertikale Streuung 90° und die horizontale Streuung 60°.

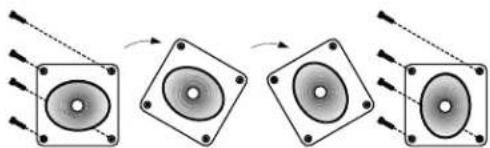

Zum Drehen des Horns müssen Sie zuerst die vier Eckschrauben entfernen. Ziehen Sie das Horn nur so weit heraus, bis es sich drehen lässt. Unterbrechen Sie nicht versehentlich die Kabelverbindung. Setzen Sie nach der Drehung die Schrauben wieder ein. Andere Überlegungen sind Feedback und Bass-Wiedergabe. Wenn die Box in der Nähe einer großen, glatten Wand steht, erhöht sich die Bass-Ausgabe um etwa 6 dB. Die Wandnähe kann allerdings auch Feedback verursachen. In diesem Fall müssen Sie die Box verlagern. Generell funktioniert die Anordnung von Boxen in Wandnähe am besten, wenn Signale mit Line-Pegel eingespeist werden. Um Mikrofon-Feedback zu vermeiden, sollten Sie Mics mit Nierencharakteristik verwenden. Bleiben Sie mit dem Mic hinter den Boxen und richten Sie es nicht direkt auf die Schallquelle.

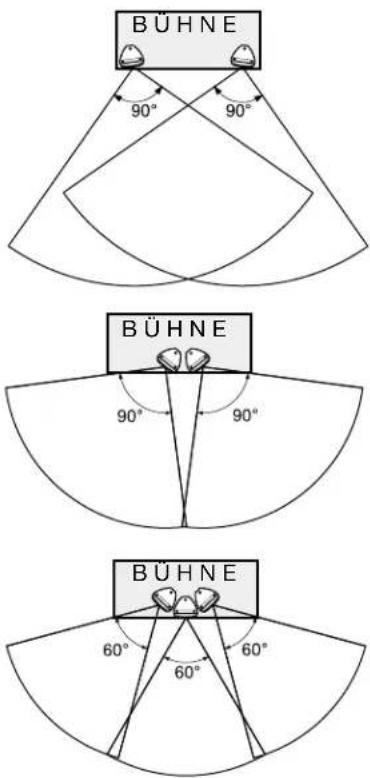

Wenn Boxen in Stereo betrieben werden (entweder einzeln oder in Blöcken), sollten Sie getrennt und im Winkel aufgestellt werden, damit sich die Streuungs-Patterns überlappen.
Wenn Boxen in Blöcken aufgestellt werden, sollte man sie so im Winkel anordnen, dass die Streuungs-Patterns nicht überlappen.
Bei 3-er Boxengruppen sollten die Hörner in der „Hoch“ Position ste- hen. Bei größeren Veranstaltungsorten können Sie Boxen- Blöcke als eine Einheit behandeln.
Lautsprecher auch auf die Seite legen und als Bühnenmonitore verwenden.


Beim Einsatz der Box als Bühnenmonitor sollten Sie das Horn in die „weite“ Position relativ zum Boden drehen, um eine gleichmäßige Streuung sicherzustellen.


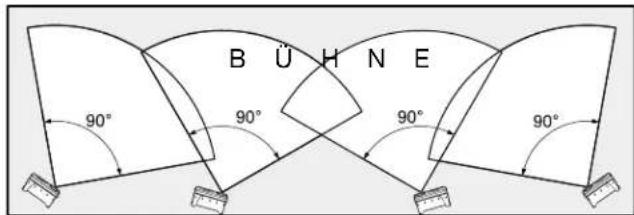

B Ü H N E 90° 90° 90° 90°Auf größeren Bühnen benötigen Sie vielleicht noch mehr Monitore.
MODELL: ACE-15 ACE-12
| TEILE-NUMMER: 071-5015-000 | 071-5012-000 | ||
| FREQUENZGANG: | 65 Hz – 18 kHz | 70 Hz – 18 kHz | |
| EINGANGSIMPEDANZ: | 8 Ω nominal | 8 Ω nominal | |
| AUSGANGSLEISTUNG | EIA RS-426B: | 300 W | 300 W |
| PROGRAMM: | 600 W | 600 W | |
| SPITZE: | 1200 W | 1200 W | |
| SCHALLDRUCKPEGEL | MAX. SPL @ 1 M: | 120 dB | 119 dB |
| EMPFINDLICHKEIT (1 W & 1 M): | 98 dB | 97 dB | |
| WOOFER | TREIBERGRÖSSE: | 15" (381 mm) | 12" (305 mm) |
| SCHWINGSPULENGRÖSSE: | 3" (76,2 mm) | 3" (76,2 mm) | |
| SCHWINGSPULENLEITER: | ∅ 0,75 mm^2 kupferüberzogenes | ∅ 0,75 mm^2 | |
| kupferüberzogenes | |||
| Aluminum-Band | Aluminum-Band | ||
| KOMPRESSIONSTREIBER | MEMBRANGRÖSSE: | 1 3/4" (44,0 mm) | 1 3/4" (44,0 mm) |
| MEMBRANMATERIAL: | Titan | Titan | |
| AUSGANGSTRICHTER: | 1" (25,4 mm) | 1" (25,4 mm) | |
| HORN | STREUUNG (H X V): | 90° x 60° | 90° x 60° |
| DREHBAR: | Ja | Ja | |
| ABMESSUNGEN | GEWICHT: | 26 kg | 18 kg |
| HÖHE: | 700 mm | 620 mm | |
| BREITE (VORNE): | 485 mm | 415 mm | |
| BREITE (HINTEN): | 140 mm | 120 mm | |
| TIEFE: | 460 mm | 382 mm | |
| GEHÄUSE | MATERIAL: | SpritzgussPolypropylen | SpritzgussPolypropylen |
| FEATURES: | TemperaturbeständigAnti-SchockWasserabweisendUV-BeständigStarke Dämpfung2 integrierte Griffe | TemperaturbeständigAnti-SchockWasserabweisendUV-BeständigStarke Dämpfung1 integrierter Griff | |
| STÄNDERMONTAGE-ÖFFNUNG: | 1 3/8" (35 mm)Gegossenes Aluminum | 1 3/8" (35 mm)Gegossenes Aluminum | |
| ANSCHLÜSSE: | 1/4" KlinkenbuchseNL4 Speakon® (4-Pol) | 1/4" KlinkenbuchseNL4 Speakon® (4-Pol) | |
CE
Produkut-Spezifikationen können ohne Ankündigung geändert werden.
