NAVODILA ZA UPORABO Passport Event Series 2 FENDER

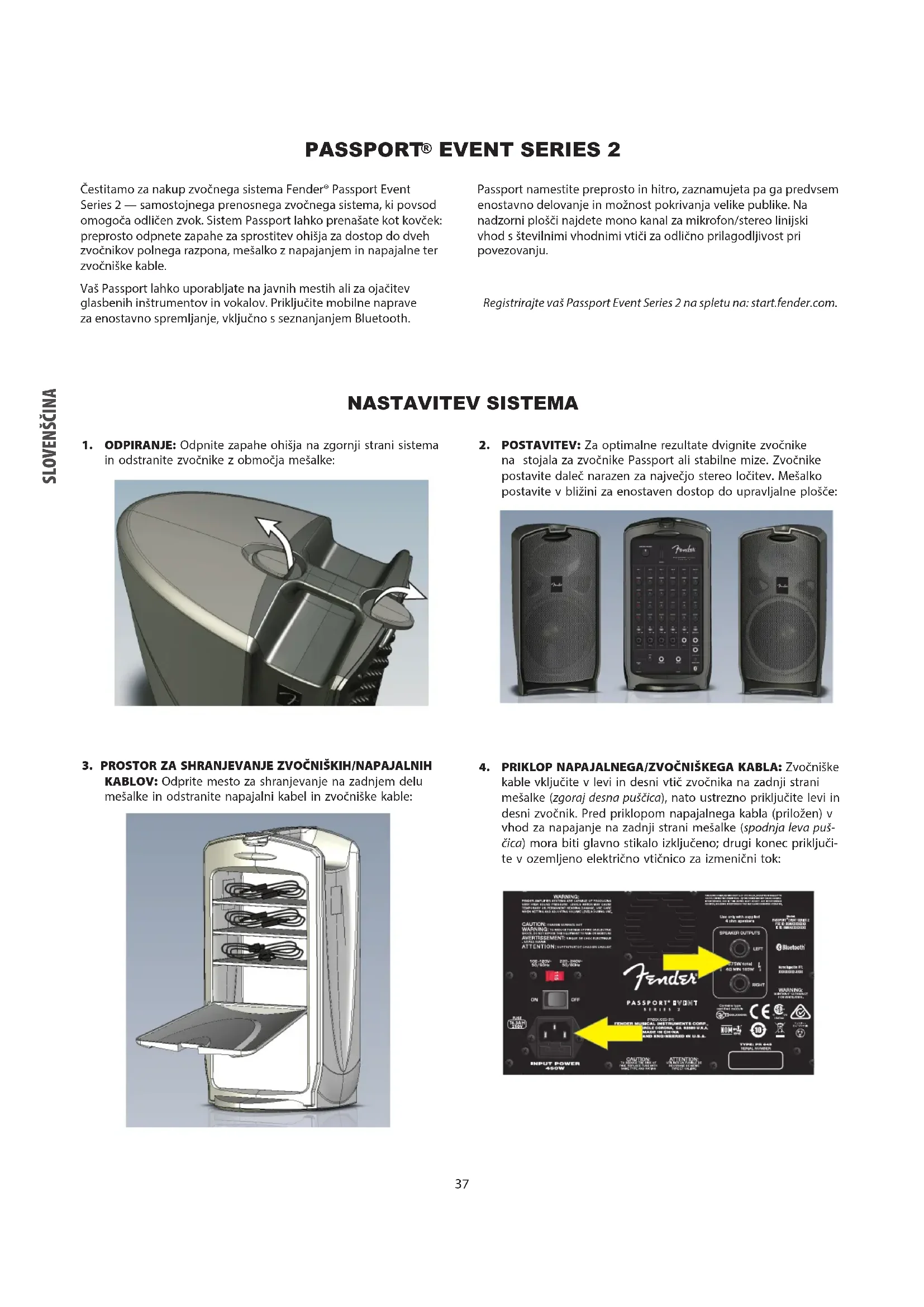

POISTKA T6,3A H, 250V TYP ZOSILŇOVAČA trieda D REPRODUKTORY dva 8” woofre, dva 1,2” HF budiče ROZMERY A HMOTNOSŤ Šírka: 29” (73,66 cm) Výška: 23” (58,42 cm) Hĺbka: 11” (27,94 cm) Hmotnosť: 44 lbs. (19,96 kg) Špecifikácie výrobku podliehajú zmene bez oznámenia.37 NASTAVITEV SISTEMA Čestitamo za nakup zvočnega sistema Fender® Passport Event Series 2 — samostojnega prenosnega zvočnega sistema, ki povsod omogoča odličen zvok. Sistem Passport lahko prenašate kot kovček: preprosto odpnete zapahe za sprostitev ohišja za dostop do dveh zvočnikov polnega razpona, mešalko z napajanjem in napajalne ter zvočniške kable. Vaš Passport lahko uporabljate na javnih mestih ali za ojačitev glasbenih inštrumentov in vokalov. Priključite mobilne naprave za enostavno spremljanje, vključno s seznanjanjem Bluetooth. Passport namestite preprosto in hitro, zaznamujeta pa ga predvsem enostavno delovanje in možnost pokrivanja velike publike. Na nadzorni plošči najdete mono kanal za mikrofon/stereo linijski vhod s številnimi vhodnimi vtiči za odlično prilagodljivost pri povezovanju. Registrirajte vaš Passport Event Series 2 na spletu na: start.fender.com. PASSPORT

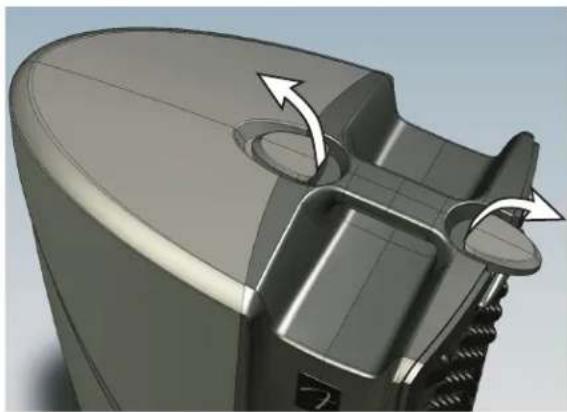

1. ODPIRANJE: Odpnite zapahe ohišja na zgornji strani sistema

in odstranite zvočnike z območja mešalke:

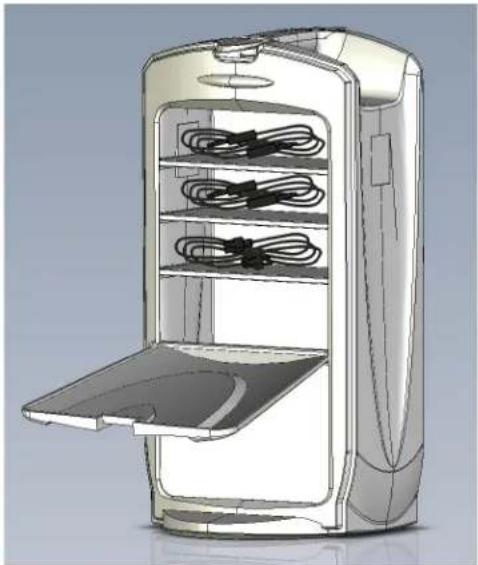

KABLOV: Odprite mesto za shranjevanje na zadnjem delu mešalke in odstranite napajalni kabel in zvočniške kable:

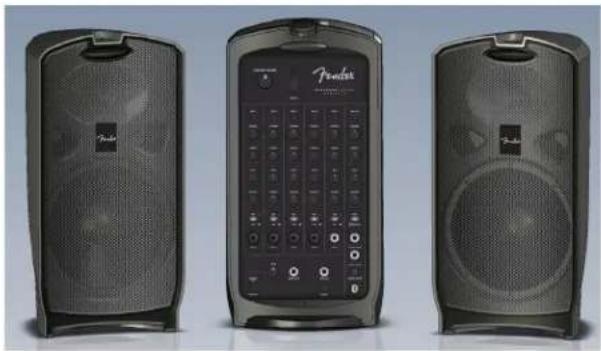

2. POSTAVITEV: Za optimalne rezultate dvignite zvočnike

na stojala za zvočnike Passport ali stabilne mize. Zvočnike postavite daleč narazen za največjo stereo ločitev. Mešalko postavite v bližini za enostaven dostop do upravljalne plošče:

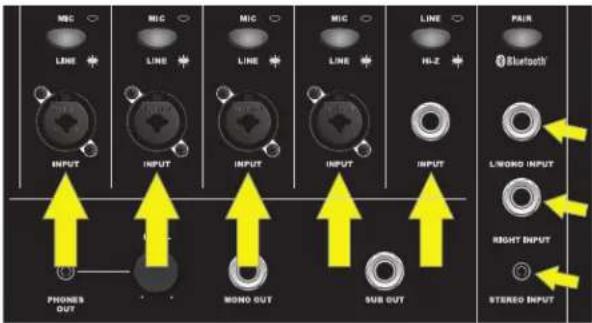

zvočne vire, kot so inštrumenti, priključite v kateri koli kanal (večje puščice). Vhode kanalov 6/7 (manjše puščice) uporabite za stereo/mono zvočne vire, kot so tipkovnice, drugi linijski zvočni viri in mobilne naprave:

Najprej vklopite vso zunanjo opremo, priključeno na sistem Passport, nato vključite še Passport. Indikator LED za napajanje bo osvetljen zeleno:

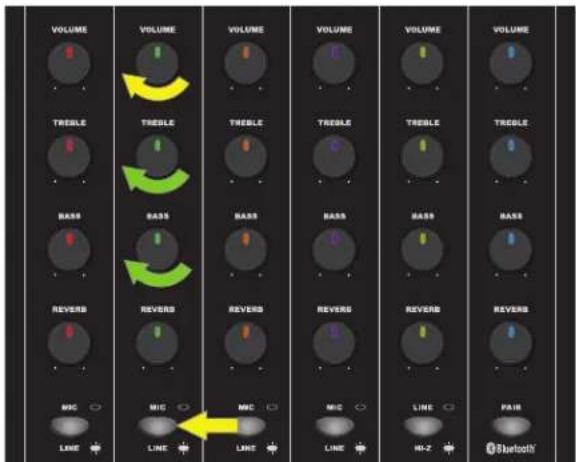

9. NASTAVLJANJE RAVNI: Priključite mikrofon ali drug zvočni

vir in počasi povečajte GLASNOST (VOLUME) tega kanala (ukrivljena rumena puščica). Indikator LED nad gumbom za nadzor GLASNOSTI bo osvetljen zeleno, ko bo prisoten signal. Indikator LED bo osvetljen rumeno, ko se signal približuje stopnji prirezovanja; osvetljen bo rdeče, ko pride do prirezovanja (distorzije). Za najboljše delovanje nastavite GLASNOST (VOLUME) in TON (TONE) (ukrivljeni zeleni puščici) tako, da je indikator LED osvetljen zeleno in občasno rumeno. Če indikator LED zasveti rdeče, zmanjšajte nastavitev GLASNOSTI ali TONA. Če indikator LED še vedno sveti rdeče po prilagoditvi GLASNOSTI in TONA, pritisnite gumb MIC/LINE (ravna puščica):

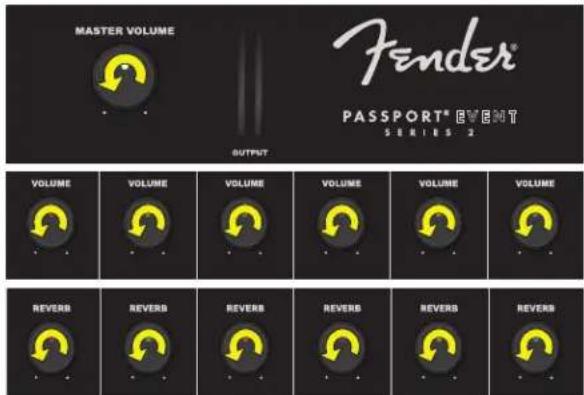

6. ZAČETNA GLASNOST/ODMEV: Za začetek obrnite gumb za

prilagoditev skupne glasnosti (MASTER VOLUME), vse gumbe za nastavitev glasnosti kanalov (VOLUME) in vse gumbe za nastavitev odmeva (REVERB) do konca v nasprotni smeri urnega kazalca:

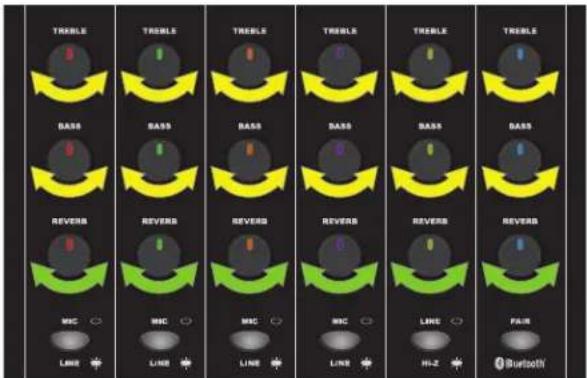

TONA (VISOKI, NIZKI TONI) so v srednjem, nevtralnem položaju (brez učinka izenačevalnika), nato nastavite vse gumbe TONE po želji za najbolj jasen in enakomeren zvok po celotnem prostoru. Gumbi za nastavitev ODMEVA (zelene puščice) niso v nevtralnem položaju; zato jih lahko nastavite po želji: SLOVENŠČINA39

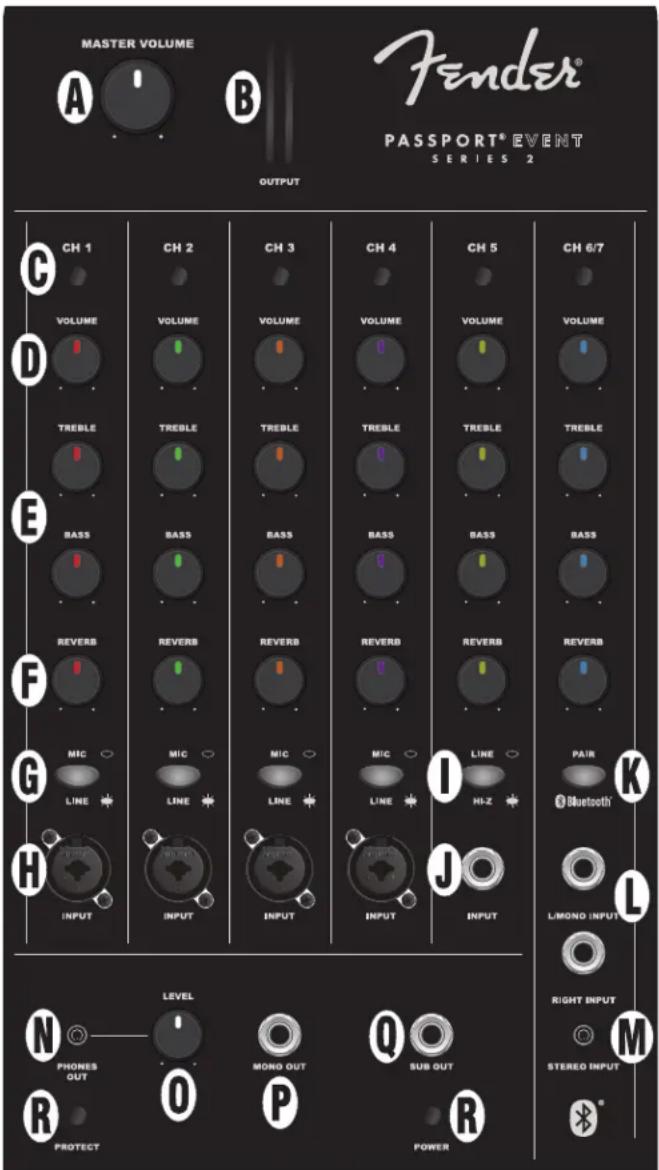

A. SKUPNA GLASNOST: Prilagodi splošno glasnost. Ko je gumb obrnjen popolnoma v levo, zvok ne bo predvajan. B. MERILNIKI RAVNI SIGNALA: Prikaz ravni izhodnega signala levega/desnega ojačevalca. Če so merilniki osvetljeni rdeče, zmanjšajte SKUPNO GLASNOST (A), da preprečite distorzijo in se izognete preobremenitvi/izklopu ojačevalca (glej R, indikator LED POWER/PROTECT za ponastavitev enote po izklopu v načinu zaščite). C. INDIKATOR LED SIGNAL/CLIP: Sveti zeleno, ko je prisoten signal; rumeno, ko je raven signala -10 dB od prirezovanja. Sveti rdeče med prirezovanjem (glej korak 9 v NASTAVITEV SISTEMA). D. GLASNOST KANALA: Prilagoditev glasnosti posameznih kanalov.

Prilagoditev visokih in nizkih tonov posameznega kanala, »nevtralen« odziv ponuja srednji položaj. F. ODMEV: Prilagoditev učinka odmeva posameznega kanala. G. STIKALO ZA MIKROFON/LINIJO: Če je raven vira signala previsoka (glej 9. korak v NASTAVITEV SISTEMA), ga pritisnite in zmanjšajte občutljivost vhoda za 24 dB. H. VHOD ZA MONO KANAL: Vhodi XLR in 1/4" za mikrofone, inštrumente in druge mono linijske vire za kanale od 1 do 4.

I. STIKALO ZA LINIJO/INŠTRUMENT: Samo za kanal 5, stikalo

aktivira predojačevalec z visoko upornostjo (»Hi-Z«) za pasivne inštrumentse, kot so električne in bas kitare. Za linijski vhod ali če pride do prirezovanja (distorzije), sprostite stikalo. J. 1/4"-VHOD SAMO ZA MONO KANAL: Enako kot pri zgornjem VHODU ZA MONO KANAL (H), vendar samo za 1/4" (brez XLR). K. SEZNANJANJE PREK BLUETOOTH: Pritisnite za seznanjanje z zunanjimi napravami prek Bluetooth. Ko gumb utripa modro, izberite »PASSPORT EVENT« v meniju Bluetooth zunanje naprave. Gumb bo prenehal utripati in bo svetil modro, ko je povezava uspešna. Za prekinitev povezave Bluetooth pritisnite in zadržite gumb. Za najboljšo kakovost zvoka nastavite glasnost na zunanji napravi (npr. na pametnem telefonu) na 75–100 % najvišje glasnosti. L. 1/4" LEVI (MONO)/DESNI VHOD: Vhodi za linijske stereo zvočne vire potrebujejo ločene vtiče 1/4" za vsak kanal. Če uporabljate samo stereo L/MONO vtič, deluje kot mono kanal; iz obeh zvočnikov bo zvok predvajan v načinu mono. M. 1/8” STEREO VHOD: Vhod za mobilne naprave, računalnike in druge linijske stereo zvočne vire s priključkom 1/8". N. IZHOD ZA SLUŠALKE: Za priključitev slušalk in snemalne opreme. Na ta izhod vplivajo nastavitve posameznih kanalov; SKUPNA GLASNOST (A) pa ne. O. UPRAVLJANJE RAVNI (LEVEL): Za prilagoditev ravni signalov IZHODA ZA SLUŠALKE (N) in MONO IZHODA (P). P. MONO IZHOD: Za priklop na monitor z napajanjem. Raven signala je pred SKUPNO GLASNOSTJO (A); prilagoditev je mogoča z UPRAVLJANJEM RAVNI (O). Q. IZHOD ZA NIZKOTONEC: Za priklop na nizkotonec z napajanjem. Nastavite frekvenco »crossover« nizkotonca na 120 Hz. Raven nizkih tonov po želji nastavite z glasnostjo ali upravljanjem ravni na nizkotoncu. Pri uporabi zunanjega nizkotonca so samodejno odstranjeni signali pod 120 Hz iz glavnega ojačevalca Passport in zvočnikov. R. INDIKATOR LED POWER/PROTECT: POWER LED sveti zeleno, ko je sistem vključen. Passport ima notranjo zaščito, ki izklopi zvočni izhod v primeru električnih ali toplotnih težav; indikator PROTECT LED bo v tem primeru svetil rdeče. Passport se samodejno ponastavi, ko so tovrstne težave razrešene. Če se Passport ne ponastavi samodejno, preverite varovalko v priključku za napajanje na zadnji plošči (O). Če indikator PROTECT LED še vedno sveti, ko se je enota že dovolj ohladila in ste preizkusili druge električne vtičnice, stopite v stik s pooblaščenim servisnim centrom Fender. SLOVENŠČINA40

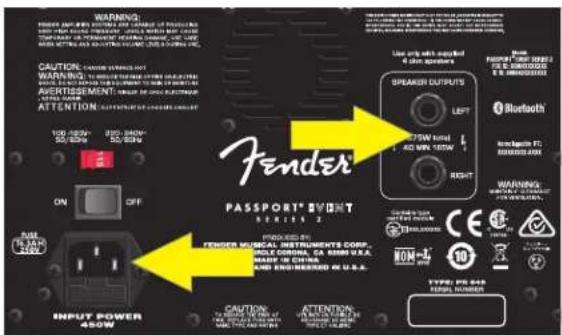

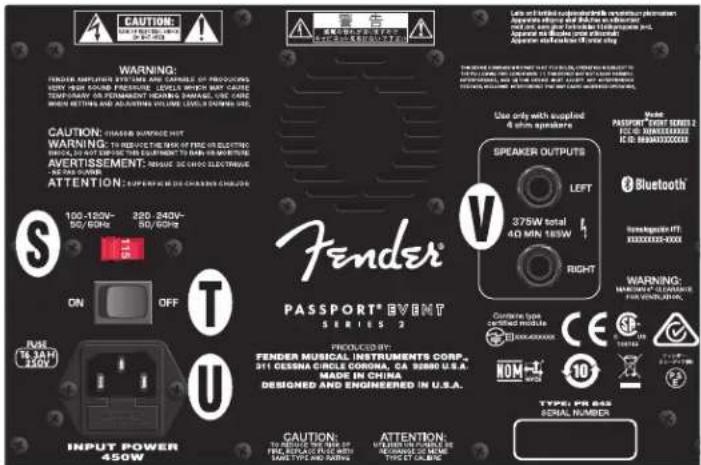

V ta vtič priključite napajalni kabel (priložen); drugi konec priključite v ozemljeno vtičnico za izmenični tok in upoštevajte pravilno nastavitev IZBIRE NAPETOSTI (S). Če želite preveriti/zamenjati varovalko, odklopite napajalni kabel in ločite držalo za varovalko iz PRIKLJUČKA ZA NAPAJANJE; varovalko lahko zamenjate samo z enako vrsto in enakih lastnosti.

V. IZHODA ZA ZVOČNIKE: Tukaj priključite zvočniške kable
