MANUALE UTENTE Passport Event Series 2 FENDER

Congratulazioni per l'acquisto di Fender® Passport Event Series 2, un sistema audio portatile progettato per un avere un sound eccezionale in ogni situazione. Trasporta Passport come una valigia, sblocca i fermi sul cabinet e hai subito accesso a due speaker full-range, a un mixer amplificato e ai cavi di alimentazione e collegamento.

Usa Passport come un sistema audio rivolto al pubblico o per amplificare voce e strumenti. Collega i dispositivi mobili per accompagnarti facilmente, anche tramite abbinamento Bluetooth.

L'installazione facile e veloce, la capacità di raggiungere un vasto pubblico e la semplicità di utilizzo sono le caratteristiche distintive di questo prodotto innovativo. Il suo pannello di controllo comprende canali mic/line mono e canali line stereo, con una vasta disponibilità di jack di ingresso per un'estrema flessibilità nei collegamenti.

Registra il tuo Passport Event Series 2 online su start.fender.com.

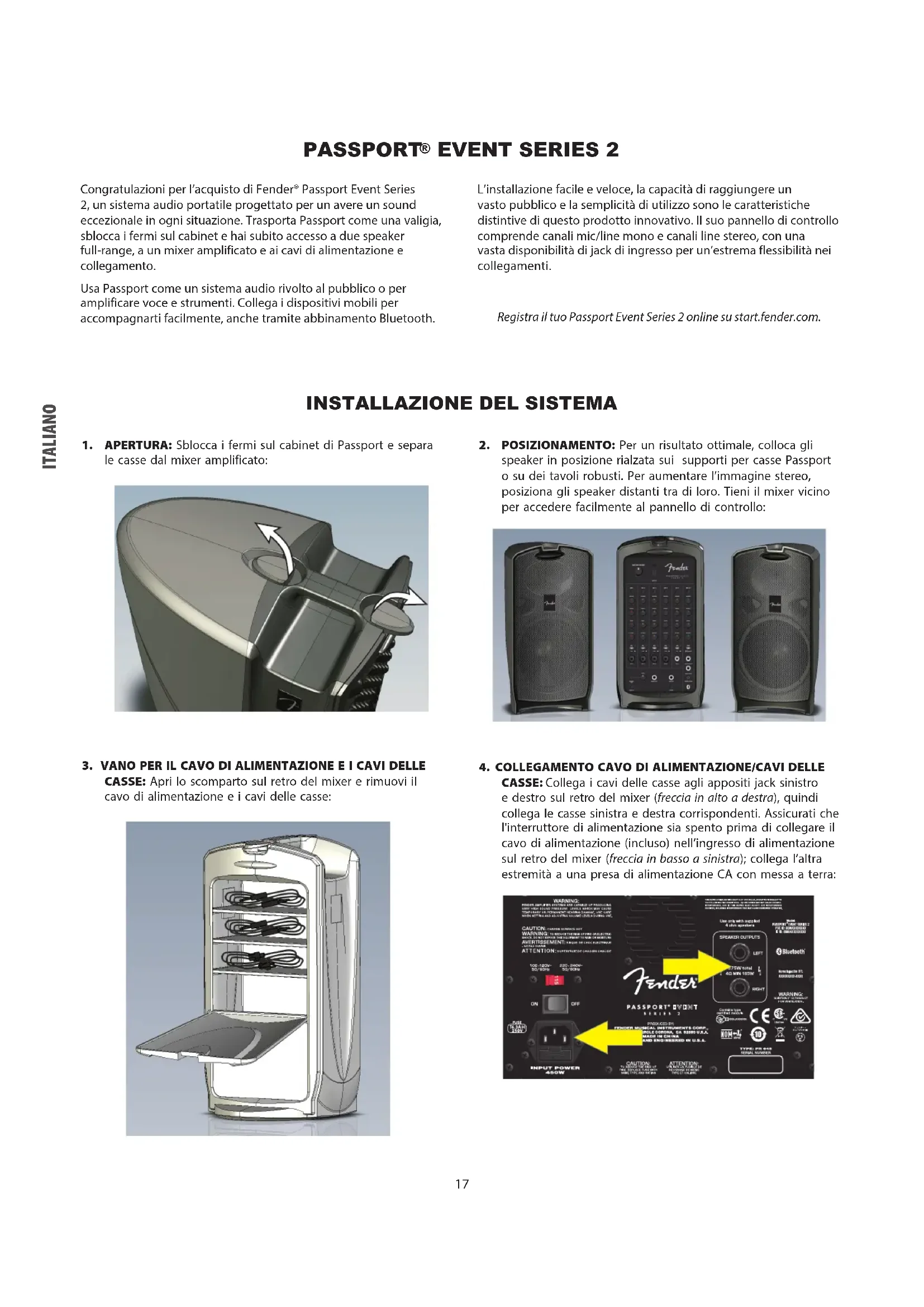

INSTALLAZIONE DEL SISTEMA

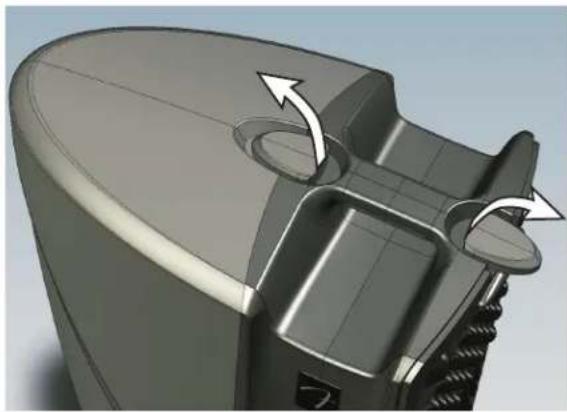

1. APERTURA: Sblocca i fermi sul cabinet di Passport e separa le casse dal mixer amplificato:

1. VANO PER IL CAVO DI ALIMENTAZIONE E I CAVI DELLE

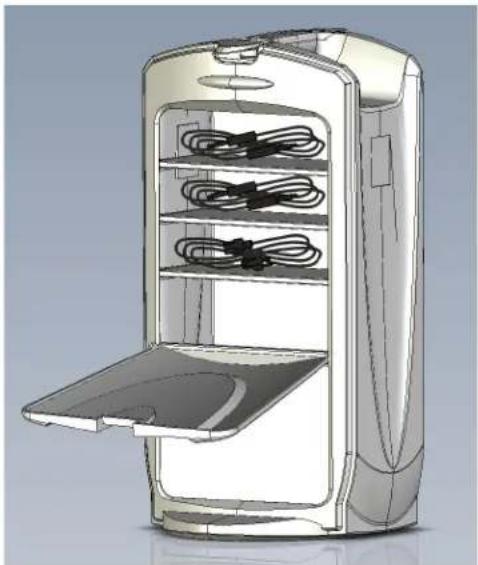

CASSE: Apri lo scomparto sul retro del mixer e rimuovi il cavo di alimentazione e i cavi delle casse:

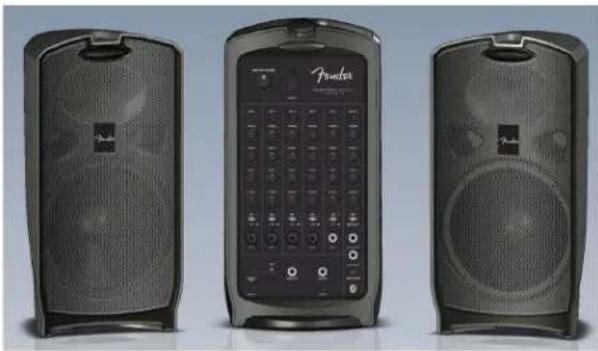

1. POSIZIONAMENTO: Per un risultato ottimale, colloca gli speaker in posizione rialzata sui supporti per casse Passport o su dei tavoli robusti. Per aumentare l'immagine stereo, posiziona gli speaker distanti tra di loro. Tieni il mixer vicino per accedere facilmente al pannello di controllo:

1. COLLEGAMENTO CAVO DI ALIMENTAZIONE/CAVI DELLE

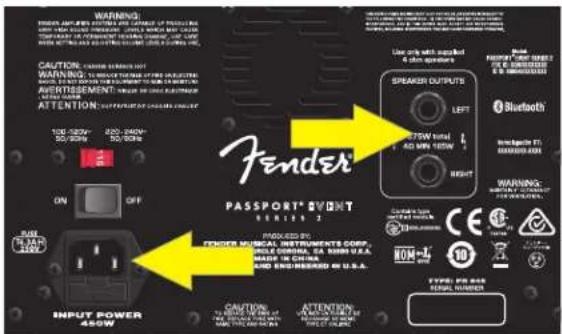

CASSE: Collega i cavi delle casse agli appositi jack sinistro e destro sul retro del mixer (freccia in alto a destra), quindi collega le casse sinistra e destra corrispondenti. Assicurati che l'interruttore di alimentazione sia spento prima di collegare il cavo di alimentazione (incluso) nell'ingresso di alimentazione sul retro del mixer (freccia in basso a sinistra); collega l'altra estremità a una presa di alimentazione CA con messa a terra:

WARNING WARNING: 12/04/2023 WARNING: 12/04/2023 WARNING: 12/04/2023 WARNING: 12/04/2023 WARNING: 12/04/2023 WARNING: 12/04/2023 WARNING: 12/04/2023 WARNING: 12/04/2023 CAUTION: CUSTAIN SWITCH NOT WARNING: CUSTAIN SWITCH NOT WARNING: CUSTAIN SWITCH NOT AERTISERMENT: WARNING: CUSTAIN SWITCH NOT ATTENTION: 100-500" 300-500" 600-800" ON OFF PAN RAN SALAD 35W FENDER PASSPORT® FRONT SERIES 2 PACKED BY: FENDER MUSICAL INSTRUMENTS CORP. BEANSING FOR WIND PUELS BEANSING FOR WIND PUELS BEANSING FOR WIND PUELS FOR CHINA FOR ENDORDED IN U.S.A. CAUTION: 100-500" 300-500" 600-800" ON OFF ATTENTION: 100-500" 300-500" 600-800" ON OFF LINE only with supplied & other oputers Speaker OUTPUTS LEFT 75W total AC MIN. 155W RIGHT Bluetooth Bluetooth FT. Bluetooth OM WARNING: WARNING: 12/04/2023 WARNING: 12/04/2023 WARNING: 12/04/2023 TYPE: FOR RAIN FENDER NUMBER

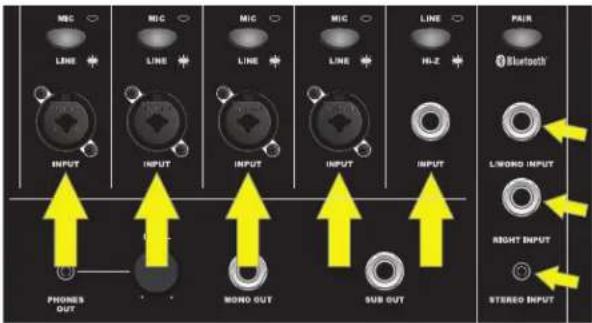

1. INGRESSI: Collega i microfoni ai canali da 1 a 4; collega altre sorgenti sonore mono, ad esempio gli strumenti, a qualsiasi canale (frecce grandi). Usa gli ingressi dei canali 6/7 (frecce più piccole) per sorgenti sonore stereo/mono, come tastiere, altre sorgenti audio a livello di linea, e dispositivi mobili:

1. ACCENSIONE: Prima accendi tutte le apparecchiature esterne collegate a Passport, quindi accendi Passport. Il LED Power si illumina in verde:

PHONES OUT MONO OUT SUB OUT STEREO INPUT PROTECT POWER

1. IMPOSTAZIONE DEI LIVELLI: Collega un microfono o un'altra sorgente audio e alza lentamente il controllo VOLUME del canale (freccia curva gialla). Il LED sopra il controllo VOLUME si illumina in verde in presenza di segnale. Il LED si illumina in giallo quando il segnale è prossimo al clipping; si illumina in rosso quando si verifica il clipping (distorsione). Per ottenere prestazioni ottimali, imposta i comandi VOLUME e TONE del canale (frecce curve verdi) in modo che il LED sia verde e occasionalmente giallo. Se il LED diventa rosso, riduci le impostazioni dei comandi VOLUME o TONE. Se il LED continua a diventare rosso anche dopo la regolazione dei comandi VOLUME e TONE, premi il pulsante MIC/LINE (freccia dritta):

Usa questo metodo per regolare ogni canale. Regola il livello relativo di ogni canale tramite le manopole VOLUME per ottenere un equilibrio generale, quindi imposta il volume del mix complessivo con la manopola MASTER VOLUME. A destra della manopola MASTER VOLUME è presente un indicatore del livello del segnale: se si illumina in rosso, abbassa MASTER VOLUME di conseguenza.

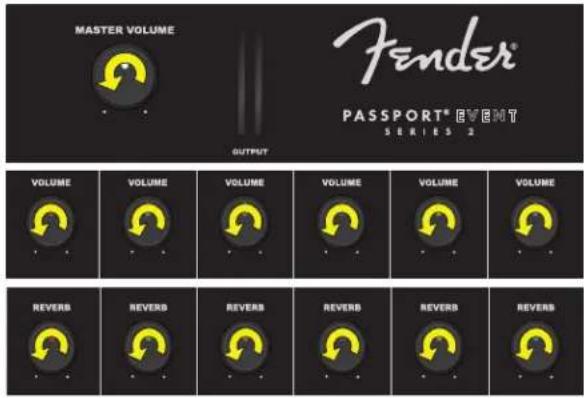

1. VOLUME/RIVERBERO INIZIALI: Per iniziare, ruota completamente in senso antiorario la manopola MASTER VOLUME e le manopole VOLUME e REVERB di tutti i canali:

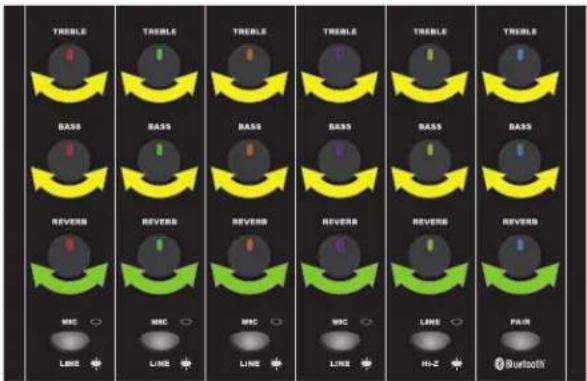

1. IMPOSTAZIONE TONO/RIVERBERO: Parti con ogni controllo di tono (TREBLE, BASS) impostato sulla tacca corrispondente alla posizione centrale (equalizzazione neutra), quindi regolali secondo il tuo gusto fino a ottenere un suono chiaro e omogeneo in tutto l'ambiente. I controlli REVERB (frecce verdi) non hanno una tacca centrale; impostali secondo le tue preferenze:

TREBLE TREBLE TREBLE TREBLE TREBLE TREBLE BASS BASS BASS BASS BASS BASS REVERB REVERB REVERB REVERB REVERB MNC MNC MNC MNC LINE LINE LINE H-X PAIR Bluetooth

PANNELLO FRONTALE

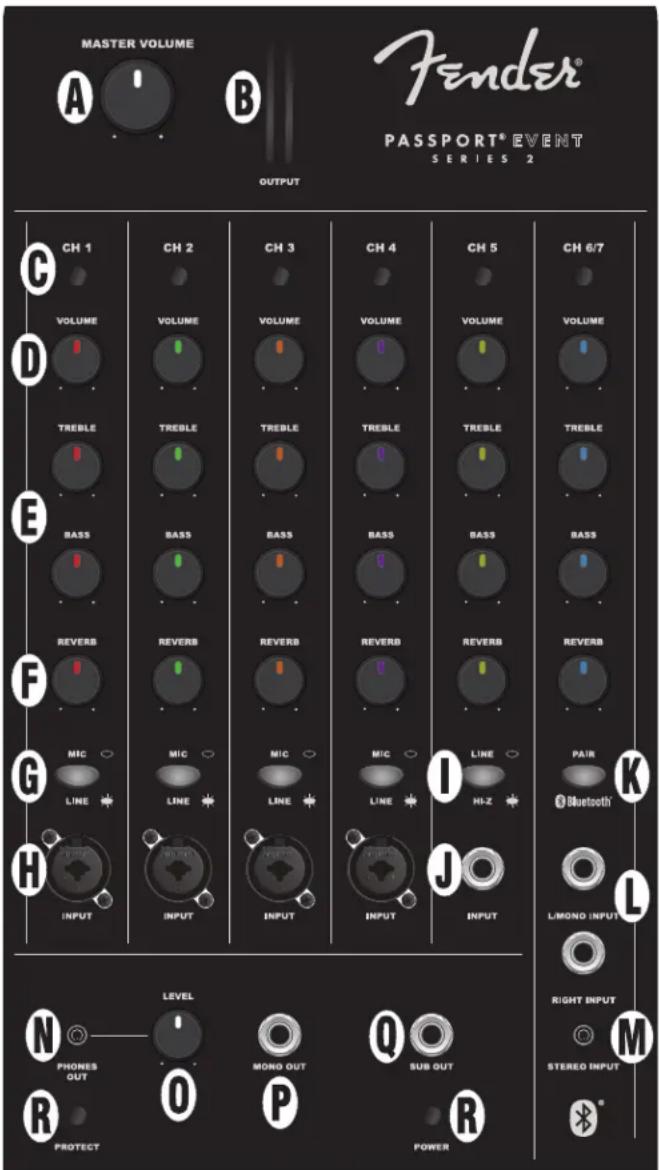

A. MASTER VOLUME: Regola il volume generale. Non viene emesso alcun suono con la manopola in completo senso antiorario.
B. INDICATORI DI LIVELLO DEL SEGNALE: Indicano i livelli dei segnali destro/sinistro in uscita dell'amplificatore. Se si illuminano in rosso, abbassa il MASTER VOLUME (A) per evitare distorsioni e prevenire sovraccarichi o spegnimenti dell'amplificatore (vedi punto R, LED ALIMENTAZIONE/PROTEZIONE, per reimpostare l'unità dopo lo spegnimento in modalità di protezione).
C. LED SEGNALE/CLIP: Si illumina in verde quando il segnale è presente, in giallo quando il livello del segnale è a -10dB dal clipping. Si illumina in rosso quando se il segnale è in clip (vedi punto 9 in INSTALLAZIONE DEL SISTEMA).
D. VOLUME DEL CANALE: Regola il volume del singolo canale.
E. TREBLE/BASS : Regolano i toni alti e bassi del singolo canale, con risposta neutra in posizione centrale.
F. REVERB: Regola l'effetto riverbero del singolo canale.
G. INTERRUTTORE MIC/LINE: Se il livello del segnale sorgente è troppo alto (vedi il punto 9 in INSTALLAZIONE DEL SISTEMA), premi il pulsante per ridurre di 24dB la sensibilità in ingresso.
H. INGRESSO CANALE MONO: Ingresso XLR e da 1/4" per microfoni, strumenti e altre sorgenti mono a livello di linea per i canali da 1 a 4.
I. INTERRUTTORE LINE/INSTRUMENT: Solo per il canale 5, l'interruttore attiva il preamplificatore ad alta impedenza ("Hi-Z") per strumenti passivi come chitarre e bassi elettrici. Per segnali a livello di linea o se si verifica il clipping (distorsione), disinserisci l'interruttore.
J. INGRESSO CANALE MONO DA 1/4": Come INGRESSO CANALE MONO (H), ma solo con jack da 1/4" (senza XLR).
K. ABBINAMENTO BLUETOOTH: Premi per associare dispositivi esterni tramite Bluetooth. Quando il pulsante lampeggia in blu, seleziona "PASSPORT EVENT" nel menu Bluetooth del dispositivo esterno. Il pulsante smetterà di lampeggiare e rimarrà illuminato in blu quando la connessione avrà esito positivo. Tieni premuto il pulsante per disattivare la connessione Bluetooth. Per una migliore qualità sonora, imposta il volume sul dispositivo esterno (ad esempio uno smartphone) al 75-100% del suo livello massimo.
L. INGRESSI LEFT (MONO)/RIGHT DA 1/4": Ingressi per sorgenti audio stereo a livello di linea che richiedono jack separati da 1/4" per ogni canale. Il canale funzionerà come mono se si collega solo il jack L/MONO; l'uscita mono verrà inviata a entrambi gli speaker.
M. INGRESSO STEREO DA 1/8": Ingresso per dispositivi mobili, computer e altre sorgenti audio stereo a livello di linea con connessione da 1/8".
N. USCITA CUFFIE: Collega qui le cuffie e le apparecchiature per la registrazione. I controlli dei singoli canali influiscono su questa uscita, MASTER VOLUME (A) invece no.
O. CONTROLLO LEVEL: Regola i livelli dei segnali alle uscite HEADPHONE (N) e MONO (P).

MASTER VOLUME FENDER® PASSPORT® EVENT SERIES 2 OUTPUT CH 1 CH 2 CH 3 CH 4 CH 5 CH 6/7 VOLUME VOLUME VOLUME VOLUME VOLUME VOLUME TREBLE TREBLE TREBLE TREBLE TREBLE TREBLE BASS BASS BASS BASS BASS BASS REVERB REVERB REVERB REVERB REVERB REVERB MIC MIC MIC MIC LINE Line LINE LINE LINE LINE HI-Z PAIR Bluetooth® H INPUT INPUT INPUT INPUT INPUT L/MONO INPUTS L/ RIGHT INPUT M PROTECT LEVEL MOND OUT SUB OUT POWER PHONES OUT O P R STEREO INPUT

P. USCITA MONO: Per il collegamento a una spia amplificata. Il livello del segnale è pre-MASTER VOLUME (A); può essere regolato con il CONTROLLO LEVEL (O).
Q. USCITA SUB: Per il collegamento di un subwoofer amplificato. Sul subwoofer, imposta la frequenza di crossover a 120Hz. Utilizza il controllo del volume o del livello sul subwoofer per impostare il livello dei bassi. L'impiego di un subwoofer esterno rimuove automaticamente i segnali sotto i 120Hz dall'amplificatore e dagli speaker Passport.
R. LED ALIMENTAZIONE/PROTEZIONE: Il LED POWER si illumina in verde quando il sistema è acceso. Passport dispone di misure di protezione interne che interrompono l'uscita audio se si verificano problemi elettrici o termici; in tal caso il LED PROTECT si illuminerà in rosso. Una volta risolti tali problemi, Passport si resetterà automaticamente. Se il reset di Passport non avviene in automatico, controlla il fusibile nella presa del cavo di alimentazione sul pannello posteriore (O). Se il LED PROTECT rimane illuminato dopo che l'unità ha avuto un tempo di raffreddamento sufficiente e hai provato altre prese di corrente, consulta un centro di assistenza Fender autorizzato.

PANNELLO POSTERIORE

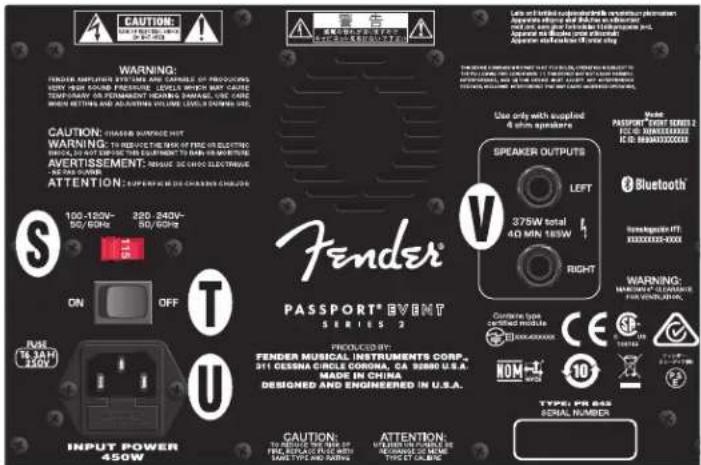

S. SELETTORE DI TENSIONE: Modifica l'impostazione di questo interruttore (100V/120V-220V/240V) solo quando usi Passport in un Paese che richiede un'impostazione di tensione diversa.
T. ALIMENTAZIONE: Accende e spegne Passport.
U. PRESA DEL CAVO DI ALIMENTAZIONE/FUSIBILE: Collega il cavo di alimentazione (incluso) a questa presa; collega l'altra estremità a una presa CA con messa a terra in conformità all'impostazione corretta del SELETTORE DI TENSIONE (S). Per controllare o sostituire il fusibile, scollega il cavo di alimentazione e rimuovi il supporto del fusibile dalla PRESA DEL CAVO DI ALIMENTAZIONE; sostituisci il fusibile esclusivamente con uno dello stesso tipo e classe.
V. SPEAKER OUTPUTS: Collega qui i cavi degli speaker Passport (in dotazione).
