Marque	Fender
Modèle	'57 Custom Twin-Amp
Type de produit	Amplificateur guitare tout-lampe
Puissance de sortie	40 watts RMS sous 4 Ω (5% DHT, 1 kHz)
Haut-parleurs	2 x 12" Fender Special Design alnico par Eminence (8 Ω chacun)
Lampes de puissance	2 x 6L6
Lampes de préamplification	2 x 12AX7, 2 x 12AY7
Lampes redresseuses	2 x 5U4
Impédance d'entrée	1 MΩ (entrée Bright 1 / Normal 1), 136 kΩ (entrée Bright 2 / Normal 2)
Canaux	Bright et Normal, chacun avec deux entrées (sensibilité élevée et -6 dB)
Contrôles	Volume Bright, Volume Normal, Bass, Treble, Presence
Interrupteurs	Marche/Arrêt, Standby
Fusible	F3A L250V (modèles 100-120 V) / F1,6A L250V (modèles 220-240 V)
Consommation électrique	270 W
Impédance de sortie haut-parleur	4 Ω (interne); compatible baffle externe 4 Ω (min. 40 W)
Dimensions (L x H x P)	62,2 x 52,1 x 27,6 cm
Poids	25,5 kg
Accessoires inclus	Housse Deluxe
Entretien	Nettoyer avec un chiffon sec ; protéger de l'humidité et de la poussière
Réparabilité	Lampes et fusible remplaçables par l'utilisateur ; câblage main facilitant la réparation par un technicien

FOIRE AUX QUESTIONS - '57 Custom Twin-Amp FENDER

Quelle est la puissance du '57 Custom Twin-Amp ?

L'ampli délivre 40 watts RMS sous 4 ohms, avec un son clair ultra riche et un overdrive naturel en poussant le volume.

Quels types de lampes utilise-t-il ?

Il utilise deux 6L6 en puissance, deux 12AX7 et deux 12AY7 en préamplification, et deux 5U4 en redressement. Les 12AY7 peuvent être remplacées par des 12AX7 pour plus de gain.

Comment régler le bias ?

Le bias est réglable en interne (potentiomètre visible sur le châssis) et peut s'adapter à différents types de lampes 6L6. Il est recommandé de faire effectuer ce réglage par un technicien qualifié.

Puis-je utiliser un baffle externe ?

Oui, vous pouvez déconnecter les haut-parleurs internes et brancher un baffle externe d'impédance 4 ohms avec une puissance minimale de 40 watts. Ne faites jamais fonctionner l'ampli sans charge.

Quelle est l'impédance des haut-parleurs internes ?

Chaque haut-parleur fait 8 ohms, et ils sont câblés en parallèle pour une impédance totale de 4 ohms.

Comment nettoyer l'ampli ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques et l'eau. Protégez le tweed de l'humidité.

Quelle est la différence entre les entrées Bright 1 et Bright 2 ?

L'entrée Bright 2 a une sensibilité réduite de -6 dB par rapport à Bright 1. Elle convient aux instruments avec un niveau de sortie élevé pour éviter la saturation excessive.

Dois-je laisser l'ampli chauffer avant de jouer ?

Oui, après avoir allumé l'interrupteur principal, laissez l'ampli en mode Standby pendant environ 60 secondes pour permettre aux lampes de chauffer avant de basculer sur ON.

Que faire si le fusible saute ?

Débranchez l'ampli, remplacez le fusible par un de même type (F3A L250V pour 100-120 V, F1,6A L250V pour 220-240 V). Si le problème persiste, consultez un technicien.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI '57 Custom Twin-Amp FENDER

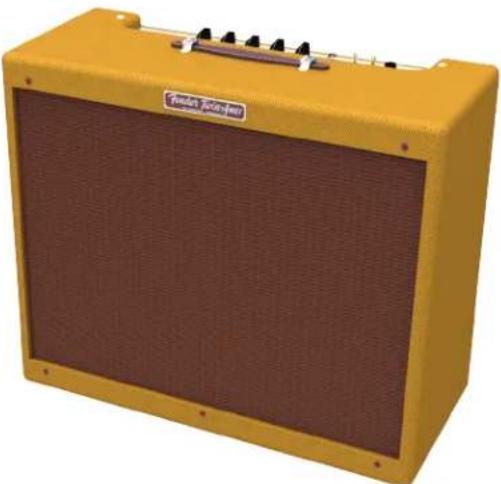

Doté de deux haut-parleurs de 12", le justement nommé Fender Twin-Amp des années 50 n'est pas devenu le standard qu'on connaît pour rien. Exceptionnellement puissant pour l'époque, cet ampli a fait vibrer d'innombrables bars et salles de danse grâce à un son riche et chaleureux. Aujourd'hui encore, le Twin-Amp à la robe de tweed est un élément central du son de nombreux guitaristes de rock, blues et country.

Le '57 Custom Twin-Amp fait perdurer ce glorieux héritage grâce à des circuits tout-lampe câblés à la main et des composant de haute qualité. Il reproduit fidèlement le son du circuit 5E8-A des originaux et développe une puissance considérable de 40 watts. Ses deux haut-parleurs 12" Special Design par Eminence® à aimant alnico ont été conçus pour fournir une réponse puissante tout en restant incroyablement sensible et versatile. Les condensateurs de tonalité vintage "Yellow" ajoute au son une touche de magie subtile et nuancée. Les transformateurs conçus sur mesure, le réglage de bias interne s'adaptant facilement à de nombreux types de lampes de puissance 6L6, les canaux Bright et Normal, le baffle en pin massif assemblé à la main, le revêtement en tweed laqué et de nombreuses autres caractéristiques vous assurent une expérience de jeu inoubliable digne des meilleurs amplis Fender.

Le son clair ultra riche du '57 Custom Twin-Amp est idéal pour reproduire les sonorités des guitaristes de légende et offre également aux posses-

seurs de pedal boards fournis une toile blanche pour créer de nouveaux sons. Et bien sûr si vous poussez le volume, l'overdrive obtenu, très sensible à la dynamique de votre jeu, est simplement stupéfiant.

Enregistrez votre ampli '57 Custom Twin-Amp en ligne sur www.fender.com/product-registration.

A. FUSIBLE: Protège l'ampli contre les surtensions. Pour remplacer le fusible, mettez l'ampli hors tension et utilisez uniquement un fusible dont les caractéristiques correspondent à celles indiquées en-dessous du compartiment à fusible.
B. INTERRUPTEUR ON/OFF: Permet de mettre l'ampli sous/hors tension. Les interrupteurs ON/OFF et STANDBY (C) doivent tous deux être en position ON pour que le son soit audible.
C. INTERRUPTEUR STANDBY: Permet de couper le son du haut-parleur lorsque l'ampli est sous tension. Pour prolonger la durée de vie des lampes, laissez le STANDBY activé pendant 60 secondes après la mise sous tension de l'ampli. Au lieu de mettre l'ampli hors-tension durant les courtes pauses, placez l'ampli en mode STANDBY pour préserver les lampes et éviter le temps de chauffe de celles-ci lorsque vous reprenez votre jeu.
D. TÉMOIN POWER: S'allume lorsque l'ampli est sous tension.
E. PRESENCE: Réglage des ultra-hautes fréquence pour des aigus plus brillants.

F. BASS: Réglage des basses fréquences.
G. TREBLE: Réglage des hautes fréquences.
H. VOLUME BRIGHT: Permet de régler le volume des deux entrées du canal Bright (J).

I. VOLUME NORMAL: Permet de régler le volume des deux entrées du canal Normal (K).
J. ENTRÉES BRIGHT: Ces deux entrées accentuent les hautes fréquences et les hauts-médiums. L'entrée Bright 2 dispose d'une sensibilité inférieure (-6 dB) permettant une réponse plus claire pour les instruments préamplifiés ou à niveau de sortie élevé.
K. ENTRÉES NORMAL: Ces deux entrées offrent une réponse normale sur toute les fréquences. L'entrée Normal 2 dispose d'une sensibilité inférieure (-6 dB) permettant une réponse plus claire pour les instruments préamplifiés ou à niveau de sortie élevé.

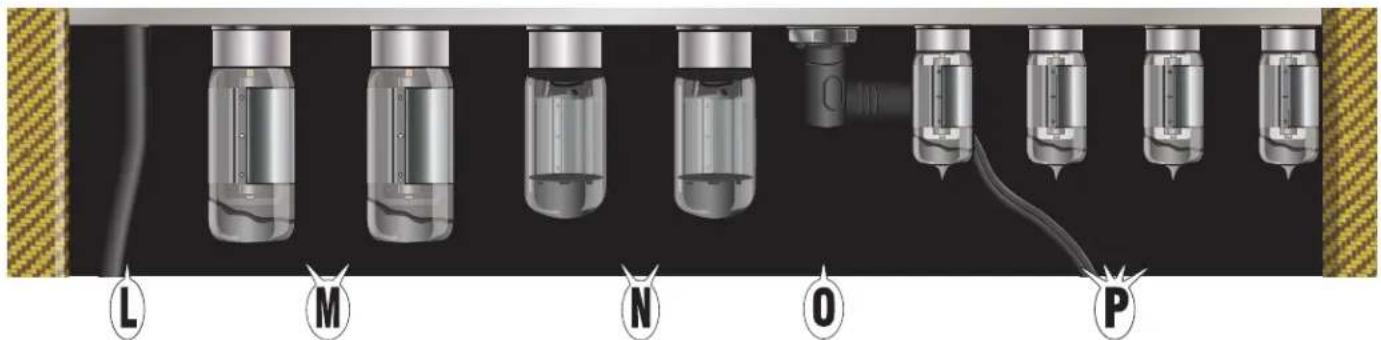

Face Arrière

Le panneau arrière, les protections des lampe et d'autres pièces n'apparaissent pas dans les illustrations.

L. CORDON D'ALIMENTATION: Connectez-le à une prise secteur dont les caractéristiques correspondent à celles indiquées sur l'étiquette située à l'intérieur du baffle de l'ampli sur la partie arrière gauche.
M. LAMPES REDRESSEUSES: Ces lampes 5U4 permettent de convertir le courant alternatif du transformateur de l'ampli en courant continu nécessaire au fonctionnement des lampes de puissance (N) et de préamplification (P). Remplacez-les uniquement par des lampes redresseuses identiques ou de type et de qualité comparables. Vous pouvez également retirer l'une de ces lampes pour obtenir un son plus sale idéal pour le blues.
N. LAMPES DE PUISSANCE: Ces deux lampes 6L6 affectées à la section de puissance de l'ampli sont appairées et permettent de délivrer une puissance élevée. Remplacez-les uniquement par des lampes de puissance identiques ou de type et de qualité comparables.

O. SORTIE HAUT-PARLEURS: Les deux haut-parleurs du '57 Custom Twin-Amp sont connectés en parallèle à cette embase. Vous pouvez également déconnecter les haut-parleurs internes pour utiliser un baffle de 4 ohms (puissance minimale de 40 watts). Pour éviter d'endommager l'ampli, les haut-parleurs internes ou un baffle externe doivent être connectés à la sortie pour haut-parleurs lorsqu'il est sous tension.
P. LAMPES DE PRÉAMPLIFICATION: Ces quatre lampes sont affectées à la section de préamplification de l'ampli. Il s'agit de deux lampes 12AX7 à haut gain et de deux lampes 12AY7 à gain modéré, utilisées pour les canaux Bright et Normal. Les lampes 12AY7 peuvent être remplacées par des lampes de type 12AX7 afin d'obtenir des sons à gain plus élevé. Remarque: Afin de limiter au maximum les bourdonnements électriques, deux protections métalliques sur mesures, dans le style des années 50, sont installées sur les deux premières lampes de préamplification (V1 et V2).

Pour toute question et pour assistance, contactez un spécialiste Fender au:

1-800-856-9801 (États-Unis, appel gratuit)

1-480-596-7195 (International)

Caractéristiques Techniques

CE

TYPE PR 614

PUISSANCE Nécessaire : 270 watts Sortie : 40 watts RMS dans 4Ω à 5 % de DHT, 1kHz

IMPÉDANCE D'ENTRÉE

1 MΩ (Entrée Bright 1, entrée Normal 1)

136 kΩ (Entrée Bright 2, entrée Normal 2)

HAUT-PARLEURS

Deux HP Fender Special Design 12" alnico par Eminence® (8Ω, REF 7708599000)

LAMPES

Une paire de 6L6 (puissance, REF 0059778200)

Deux 12AX7 (préampli, REF 0070228000, 0013341400)

Deux 12AY7 (préampli, REF 7708740000)

Deux 5U4 (redresseuses, REF 0030031000)

FUSIBLE F3A L250V (Modèles 100V-120V) F1,6A L 250V (Modèles 220V-240V)

ACCESSOIRES Housse Deluxe (fournie, REF 7708614000)

DIMENSIONS

Largeur: 62,2 cm

Hauteur: 52,1 cm

Profondeur: 27,6 cm

POIDS

25,5 kg

Les caractéristiques sont sujettes à modifications sans préavis.
