Rumble 800 Combo - Amplificatore per chitarra FENDER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Rumble 800 Combo FENDER in formato PDF.
| Tipo di prodotto | Amplificatore per basso combo |
| Marca | Fender |
| Modello | Rumble 800 Combo |
| Potenza di uscita | 800 W max (con cassa esterna 4 Ω o 2,67 Ω); 400 W interni (8 Ω) |
| Alimentazione | 100-240 V~, 50/60 Hz, 1500 W max, 380 W tipici |
| Dimensioni (L x A x P) | 48,26 x 60,2 x 35,56 cm |
| Peso | 13,15 kg |
| Altoparlanti | 2x 10" (25,4 cm) Eminence Neodymium 16 Ω, tweeter a camera di compressione con interruttore |
| Equalizzazione | Attiva a 4 bande: Bass ±15 dB a 80 Hz, Low Mid ±12 dB a 280 Hz, High Mid ±12 dB a 1,2 kHz, Treble ±15 dB a 10 kHz |
| Ingressi | 1 x Input (1 MΩ), 1 x Aux In (10 kΩ) |
| Uscite | 1 x Line Out simmetrico (600 Ω), 1 x Phones stereo (16 Ω min), 1 x External Speaker (Speakon/Jack), 1 x Effects Send/Return (simmetrico) |
| Funzioni speciali | Bright, Contour, Vintage (compressione dinamica), Overdrive con footswitch, Limiter Delta-Comp, Protezione termica e cortocircuito, Ventilatore a velocità variabile |
| Pedaliera inclusa | Sì, modello economico REF 0994049000 |
| Altre pedaliere compatibili | Vintage REF 0994054000, LED REF 0994052000 |
| Omologazioni | CE |
| Sicurezza | Protezione contro surriscaldamento e cortocircuiti; spegnimento automatico in caso di temperatura eccessiva |
| Manutenzione | Pulire con un panno asciutto e morbido; evitare solventi e abrasivi |
| Riparabilità | Riparazioni da tecnico Fender autorizzato |
Domande frequenti - Rumble 800 Combo FENDER
Domande degli utenti su Rumble 800 Combo FENDER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Amplificatore per chitarra in formato PDF gratuitamente! Trova il tuo manuale Rumble 800 Combo - FENDER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Rumble 800 Combo del marchio FENDER.
MANUALE UTENTE Rumble 800 Combo FENDER
Grazie per aver acquistato un amplificatore per basso Fender Rumble 800. Gli amplificatori Fender per basso sono leggendari per il loro suono corposo, naturale e bilanciato che fa la differenza nei mix in studio o live. I Rumble sono progettati da e per i bassisti: siamo orgogliosi di offrire amplificatori della massima qualità, completi e di facile utilizzo a professionisti e aspiranti musicisti di tutto il mondo.
La serie Rumble può accompagnarti dalle prove in garage fino ai concerti con mille e più spettatori. Ovunque ti porti il tuo sentiero musicale, gli amplificatori per basso Rumble saranno sempre al tuo fianco.
Registra la tua testata Rumble 800 Combo online su start.fender.com.

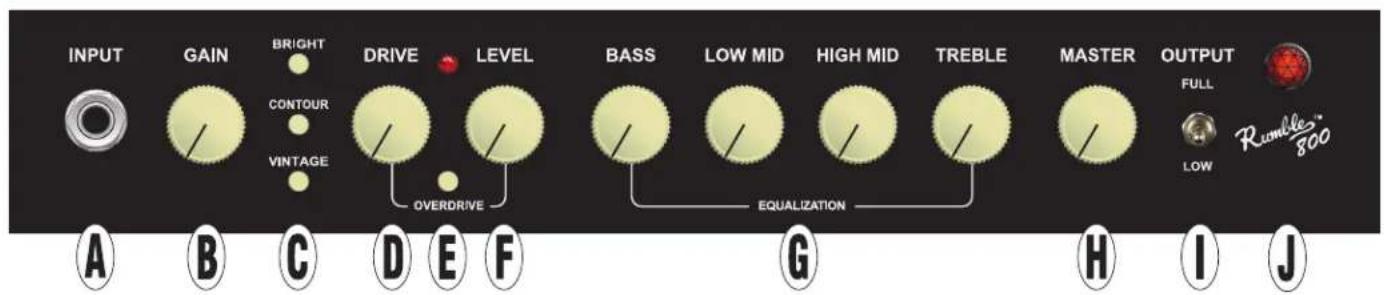

PANNELLO DI CONTROLLO
A. INPUT: Collega qui il tuo basso attivo o passivo. Se il segnale del basso è troppo forte e causa distorsioni indesiderate, abbassa il controllo GAIN.
B. GAIN: Regola il segnale in ingresso (da 0dB a +20dB), ottimizzando il livello del segnale preamp per una varietà di bassi. Impostare a metà di questo controllo è un buon punto di partenza; GAIN influisce anche sul livello di distorsione/ compressione quando sono selezionati VINTAGE e/o OVERDRIVE.
C. BRIGHT, CONTOUR e VINTAGE: BRIGHT aggiunge presenza e brillantezza nelle frequenze alte. CONTOUR taglia le medie frequenze e incrementa le alte e le basse, creando un piacevole tono corposo, utile quando suoni in stile slap o a volume basso, oppure in combinazione con OVERDRIVE (E). VINTAGE produce un tono scuro ricco di armoniche e una moderata compressione naturale.
D. DRIVE: Regola la quantità di distorsione preamp, ricca di armoniche, quando OVERDRIVE (E) è attivo.
E. OVERDRIVE: Il selettore attiva il circuito OVERDRIVE e i relativi controlli; la luce indica che è in uso.
F. LEVEL: Controlla il volume di OVERDRIVE quando è attivo. Usalo per bilanciare i livelli dei volumi tra il suono pulito e quello overdrive.
G. EQUALIZZAZIONE ATTIVA A QUATTRO BANDE: Regola il tono generale e compensa l'acustica dell'ambiente. Vedi la sezione "Specifiche" per i parametri dettagliati.
H. MASTER: Regola il volume generale dell'amplificatore.
Impostando MASTER su un volume elevato, o suonando in modo aggressivo, il circuito modificato del limiter Fender Delta-Comp™ fornisce agli altoparlanti una risposta di tipo più valvolare, con più compressione, armoniche e sustain.
I. INTERRUTTORE D'USCITA: Impostare l'interruttore su FULL per una potenza massima normale (800W o 400W interni). Impostare su BASSO per ottenere lo stesso tono a livelli di volume/uscita ridotti (200 W o 100 W interni).
J. SPIA DI STATO/ALIMENTAZIONE: La luce è rossa e fissa quando l'alimentazione è on; lampeggia in color ambra quando si raggiunge la potenza massima in uscita per brevi periodi (normale per un basso non compresso). Si illumina con luce fissa color ambra quando l'amplificatore entra in modalità "protezione" (vedi Prestazioni e protezioni termiche) e brevemente durante l'accensione/spegnimento.

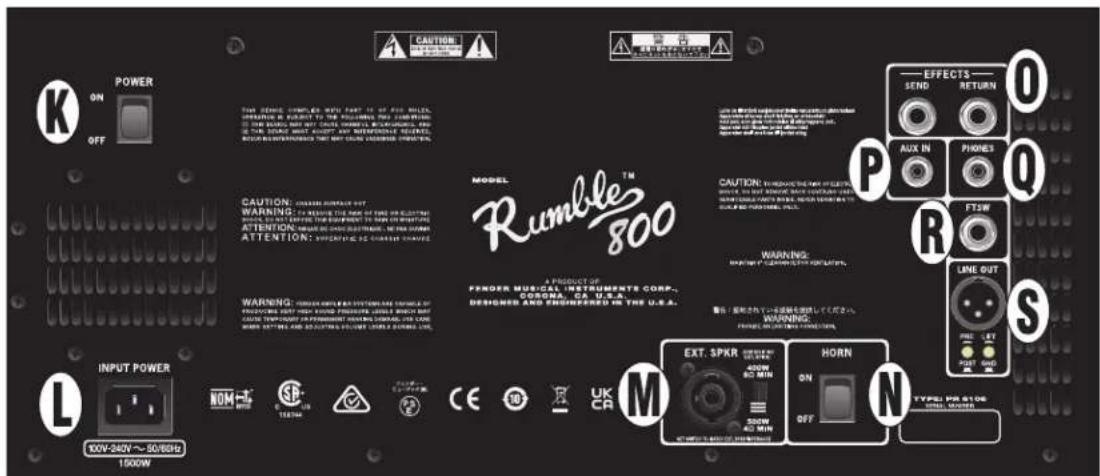

PANNELLO POSTERIORE
K. INTERRUTTORE ALIMENTAZIONE: Interruttore, serve per accendere e spegnere il Combo. Con uno spegnimento rapido ed accensione rapida del Combo si potrebbe veri care un breve ritardo di 20-30 secondi.
L. PRESA DEL CAVO DI ALIMENTAZIONE IEC: Collegia il cavo di alimentazione incluso a una presa CA con messa a terra rispettando le specifiche di voltaggio e frequenza indicate sul pannello posteriore.
M. USCITA DELL'ALTOPARLANTE ESTERNO E COMMUTATORE DELL'IMPEDENZA: Questa uscita serve per il collegamento della cassa dell'altoparlante (con una impedenza minima di 4 Ω o 8 Ω); il jack combinato funziona con il cavo dell'altoparlante Speakon® o 1/4". Impostare il commutatore in modo che corrisponda alla impedenza nominale della cassa dell'altoparlante esterno. La potenza nominale specificata deve essere uguale o maggiore alla potenza nominale riportata per l'impostazione del commutatore scelto per la cassa dell'altoparlante esterno. Nel caso che non fosse collegata nessuna cassa con altoparlante, impostare il commutatore a 8 Ω.
L'amplificatore in classe "D" ad alta potenza della Rumble 800 Combo funziona in modalità bridge, cioè il voltaggio è presente in entrambi i terminali (+) e (-). Fai attenzione quando colleghi un cavo per altoparlante all'uscita External Speaker sul pannello posteriore: non fare mai entrare in contatto la punta (+) o la manica (-) del cavo altoparlante (vedi immagine sotto) con lo chassis metallico dell'ampli o qualsiasi altro dispositivo elettrico con messa a terra (es. mixer audio e impianti di amplificazione sonora). Un cavo per altoparlante collegato a un'uscita External Speaker dovrà essere collegato esclusivamente a un'altra cassa.
Collega un footswitch all'amplificatore per attivare l'OVERDRIVE a distanza. L'unità è compatibile con tre modelli Fender (a destra con numeri parte; il modello Economy è incluso con la Rumble 800) o qualsiasi footswitch generico a scatto e a pulsante singolo. Contatta il tuo rivenditore Fender locale per acquistare il modello Fender che preferisci.
Mentre usi il pedale, il selettore OVERDRIVE sul pannello frontale rimane operativo, ma la sua normale posizione (premuto = ON, non premuto = OFF) può risultare invertita a seconda dello stato del pedale. Il LED sul pannello frontale sarà sempre corretto, ma la spia su un footswitch con LED (come il modello 0994052000 a destra) potrebbe indicare lo stato sbagliato (es. LED spento, overdrive acceso), a seconda dello stato del selettore. Se usi un footswitch con LED, tieni OVERDRIVE sul pannello frontale non premuto per vedere lo stato corretto tramite il LED del pedale.
N. INTERRUTTORE DELLA HORN: Accende e spegne la horn delle alte frequenze.
O. EFFECTS LOOP: Collega SEND all'ingresso di effetti esterni (delay, chorus ecc.) e l'uscita degli effetti a RETURN. Mettere gli effetti nel LOOP EFFETTI (anziché tra il basso e l'INPUT) ridurrà la quantità di rumore e di degrado del suono causata dagli effetti a pedale. Per la configurazione multi-amplificatore, collega il SEND dell'amplificatore primario al RETURN dell'amplificatore secondario. Lo strumento è collegato all'amplificatore primario: i controlli preamp regoleranno il tono per entrambe le unità (i controlli preamp dell'ampli secondario sono bypassati). Usa il volume MASTER su entrambi gli amplificatori per regolare indipendentemente l'intensità di ognuno.
P. AUX IN: Collega qui un player audio esterno. Regola il volume e il tono del segnale esterno sul dispositivo sorgente (il volume MASTER dell'ampli non influisce sul volume del dispositivo esterno). Tieni presente che usare un dispositivo audio con messa a terra (come un laptop con alimentatore collegato) può produrre rumore o ronzio indesiderato.
Q. HEADPHONES: Qui puoi collegare delle cuffie stereo (impedenza minima 16 ohm). L'uscita agli altoparlanti viene automaticamente silenziata.
R. FOOTSWITCH: Permette l'attivazione remota della sezione OVERDRIVE. Per dettagli, vedi la sezione "Footswitch" più avanti.
S. LINE OUT/GROUND LIFT: Uscita bilanciata per il collegamento a dispositivi esterni come sistemi PA o console di registrazione. Premendo il pulsante GND LIFT potresti eliminare i disturbi causati da collegamenti a dispositivi con messa a terra errata. Seleziona PRE per il segnale diretto non trattato; POST per il segnale trattato (a eccezione del controllo MASTER). Il collegamento a una cassa di altoparlanti non è richiesto per la registrazione silenziosa.
FOOTSWITCH
ECONOMY FOOTSWITCH (incluso, NP 0994049000):
Semplice footswitch a pulsante singolo on/off, nero.
VINTAGE FOOTSWITCH (opzionale, NP 0994054000):
Footswitch a pulsante singolo on/off, cromato.
LED FOOTSWITCH (opzionale, NP 0994052000):
Footswitch moderno a pulsante singolo on/off con indicatore LED. NOTA: per un corretto funzionamento del LED sul footswitch, l'effetto overdrive deve essere disattivato prima di collegare il pedale.
PRESTAZIONI E PROTEZIONI TERMICHE
La Rumble 800 Combo utilizza un amplificatore di potenza in classe D con protezione termica e da cortocircuito. In caso di cortocircuito l'amplificatore diventerà temporaneamente muto (nessun suono dagli altoparlanti, spia di alimentazione con luce ambra fissa) e riprenderà il normale funzionamento una volta risolto il problema (spia di alimentazione con luce rossa fissa).
Per migliori performance termiche, la Rumble 800 Combo ha una ventola di raffreddamento a velocità variabile, che parte a bassa velocità e aumenta con l'innalzarsi della temperatura durante l'uso.
Lascia almeno 15 centimetri di spazio tra le fessure d'areazione dell'amplificatore e altri oggetti. Se le fessure sono bloccate o l'unità viene usata in un ambiente estremamente caldo, l'amplificatore
potrebbe surriscaldarsi ed entrare in protezione termica, silenziando temporaneamente gli altoparlanti (spia di alimentazione con luce ambra fissa). Il funzionamento normale riprenderà in automatico quando la temperatura scenderà nell'intervallo operativo (spia di alimentazione con luce rossa fissa).
Nelle condizioni operative più estreme, l'amplificatore può surriscaldarsi al punto da interrompere l'alimentazione e gli altoparlanti non emetteranno alcun suono. In questa improbabile eventualità, il funzionamento normale riprenderà in automatico quando la temperatura scenderà nell'intervallo operativo.
ITALIANO

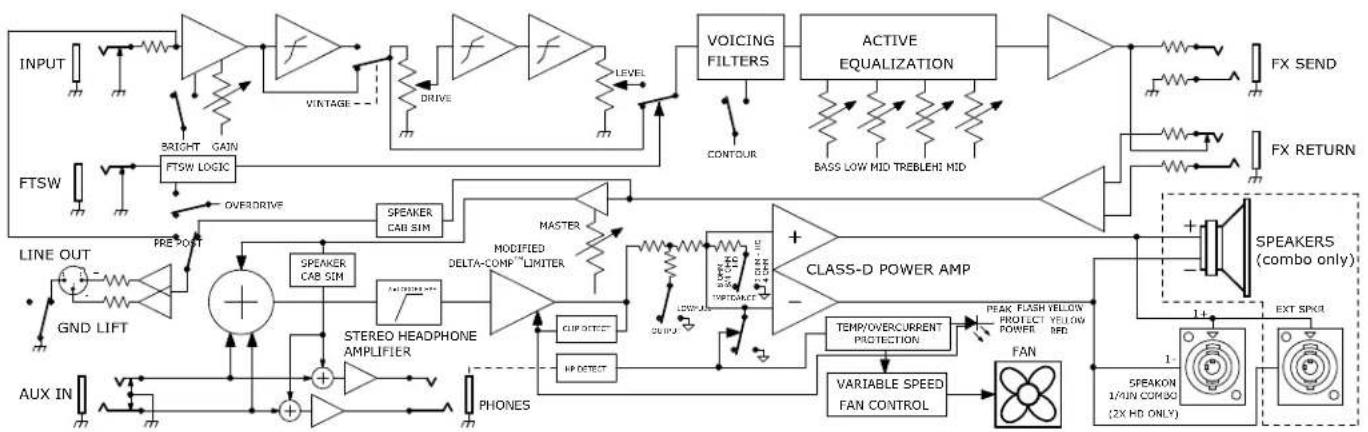

DIAGRAMMA A BLOCCHI
Per domande e risoluzione dei problemi contatta uno specialista Fender: 1-800-856-9801 (numero gratuito per gli USA) 1-480-596-7195 (internazionale)
SPECIFICHE
CE
TIPO
REQUISITI ELETTRICI
USCITA POWER AMP
IMPEDENZA IN INGRESSO
SENSIBILITÀ D'INGRESSO
CONTROLLI DI TONO
FILTRO SHAPE
ALTOPARLANTI
LOOP EFFETTI
LINE OUT
USCITA CUFFIE
FOOTSWITCH
DIMENSIONI E PESO
PR 6106
1500 watt (max)
400 watt in 8Ω (interna)
1MΩ (Input)
25mVrms (Input)
Bassi: ±15dB @ 80Hz
Due altoparlanti di 10 pollici (25,4 cm), Eminence ^® , Neodymium 16 , altoparlante di compressione di toni alti con commutatore acceso/spento
Livello nominale: -10dB
Livello massimo: +7dBU
140mW/canale a 16Ω (impedenza minima consigliata)
Economy footswitch (incluso, NP 0994049000)
Larghezza: 48,26 cm
Send: 1kΩ (bilanciato)
Impedenza: 600Ω (bilanciato)
za minima consigliata)
0994049000) Vintage footswitch (opzionale, NP 0994054000)
Altezza: 60,2 cm
Return: 22kΩ (bilanciato)
-
-
0) LED footswitch (opzionale, NP 0994052000)
Profondità: 35,56 cm
Peso: 13,15 kg
Le specifiche dei prodotti possono variare senza preavviso.
