MANUAL DE UTILIZADOR DW017 DEWALT

Escolheu uma ferramenta DeWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DeWALT um dos parceiros mais fiáveis para os utilizadores profissionais.

Dados técnicos

	DW017
Pressão sonora ( L_PA ) dB(A) 88
Potência sonora ( L_WA ) dB(A) 101
Vibração m/s	^2 < 2,5 m/s^2
Voltagem V 24
Consumo de potência W 630
Diâmetro da lâmina mm 216
Furo da lâmina mm 30
Espessura máxima da lâmina mm 1,6
Velocidade max. da serra rpm 4.000
Capacidade máx. do corte a 90° mm 300
Capacidade máxima de corte em esquadria a 45° mm 212
Profund. max. de corte 90° mm 70
Profund. max. de corte em bisel 45° mm 50
Corte em esquadria (posições max.)
esq. 50°
dir. 60°
Corte em bisel (posições max.)
esq. 48°
dir. 2°

Esquadria 0°

Largura adquirida em altura max. 70 mm	mm 300
Altura adquirida em largura max. 300 mm	mm 70
Esquadria 45° à esquerda
Largura adquirida em altura max. 70 mm	mm 212
Altura adquirida em largura max. 212 mm	mm 70
Esquadria 45° à direita
Largura adquirida em altura max. 70 mm	mm 212
Altura adquirida em largura max. 212 mm	mm 70
Inclinação à esquerda de 45°
Largura adquirida em altura max. 50 mm	mm 300
Altura adquirida em largura max. 300 mm	mm 50
Esquadria em 31,62°, Inclinação em 33,85°
Altura adquirida em largura max. 254 mm	mm 65
Tempo de travagem automática da lâmina	s < 5,0
Eficácia da extracção de pó	mg/m3< 2,0
Peso	kg 20,5

Bateria		DE0242	DE0241
Tipo de bateria		NiCd	NiMH
Voltagem V 24	24
Peso		kg 1.4

Carregador	DE0246
Voltagem	V_AC 230
Tempo de carga	min 60/70
Peso	kg 0.6

Fusíveis
Ferramentas de 230 V	10 Ampéres

Os seguintes símbolos são usados neste manual:

Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual.

Indica tensão eléctrica.

Declaração CE de conformidade

DW017

A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1 & EN 61029.

Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual.

Instruções de segurança

Quando usar ferramentas eléctricas fixas observe as regras de segurança aplicáveis no seu país para reduzir o risco de incêndio, choque eléctrico e acidentes pessoais.

Leia todo o manual atentamente antes de utilizar a ferramenta.

Guarde este manual para futura referência.

Instruções gerais

1 Mantenha a área de trabalho arrumada.
Mesas e áreas de trabalho desarrumadas podem provocar acidentes.

2 Cuide do ambiente da área de trabalho

Não exponha a ferramenta à chuva Não utilize a ferramenta em situações em que haja humidade ou água. Mantenha a área de trabalho bem iluminada (250 - 300 Lux). Não utilize a ferramenta onde haja risco de fogo ou explosão, como por exemplo na presença de líquidos ou gases inflamáveis

3 Mantenha as crianças afastadas.

Não permita que crianças, visitantes ou animais aproximem-se da área de trabalho ou que toquem a ferramenta ou o cabo de força.

4 Vista-se de maneira apropriada

Não use vestuário largo nem jóias, pois podem prender-se numa peça móvel. Cubra o cabelo se tiver cabelo comprido. Ao trabalhar ao ar livre, de preferência use luvas adequadas e calçados anti-derrapantes.

5 Protecção pessoal

Sempre use óculos de protecção. Utilize uma máscara de protecção para o rosto ou anti-poeira sempre que as operações possam produzir poeira ou partículas que voem. Caso tais partículas sejam consideravelmente quentes, use também um avental resistente ao calor. Use sempre protectores auriculares.

Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Quando usar a ferramenta em condições extremas tais como alto grau de humidade ou ao trabalhar com soldaduras, a segurança eléctrica pode ser melhorada com a colocação de um transformador de isolamento ou disjuntor de fuga de terra (FI).

7 Verifique a sua posição

Mantenha-se sempre bem posicionado e em equilíbrio.

8 Esteja atento

Preste atenção no que faz. Use o bom senso. Não utilize ferramentas quando estiver cansado.

9 Segure firmemente a peça de trabalho

Use grampos ou um torno para segurar a peça. É mais seguro e permite manter as duas mãos livres para trabalhar.

10 Conecte o equipamento de extracção de pó

Caso sejam fornecidos dispositivos para a extracção e colecta de pó, assegure-se de que os mesmos sejam correctamente conectados e utilizados.

Verifique sempre se as chaves de ajuste e chaves inglesas foram retiradas da ferramenta antes de utilizá-la.

12 Use a ferramenta apropriada.

Neste manual consta as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para que efectuem o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o fim indicado. Não force a ferramenta.

Aviso! O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode causar riscos de ferimento.

13 Verifique se há peças danificadas

Antes do uso, verifique cuidadosamente se a ferramenta e o cabo de força não estão danificados. Verifique se as peças móveis estão alinhadas e engatadas, se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta.

Assegure-se de que a ferramenta esteja a funcionar correctamente e a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça defeituosa. Não utilize a ferramenta se o interruptor não funcionar para ligá-la ou desligá-la. Providencie para que um técnico autorizado DEWALT efectue a troca de quaisquer peças danificadas ou defeituosas. Nunca tente efectuar reparos por sua própria conta.

14 Retire o jogo de baterias

Desligue a ferramenta e aguarde até que cesse todo movimento antes de afastar-se dela. Retire o jogo de baterias quando não estiver em uso, antes de trocar quaisquer peças ou acessórios e antes de realizar a manutenção.

15 Evite o accionamento involuntário

Certifique-se de que a ferramenta esteja desligada antes de inserir o conjunto de baterias.

16 Não force o cabo eléctrico

Nunca puxe o cabo para retirar o conector da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes.

17 Guarde as ferramentas que não estiverem em uso

Guarde as ferramentas que não estiverem em uso em lugar seco. Feche-as com segurança, fora do alcance das crianças.

18 Cuide das suas ferramentas com atenção

Para um desempenho melhor e mais seguro, mantenha as ferramentas em boas condições e limpas. Siga as instruções para manutenção e troca de acessórios. Mantenha todas as alavancas e interruptores secos, limpos e livres de óleo e graxa.

19 Reparos

Esta ferramenta satisfaz as normas de segurança relevantes. Providencie para que um técnico autorizado D≡WALT conserte sua ferramenta. Os reparos devem ser realizados somente por pessoas qualificadas e as peças de reposição devem ser originais. A não observância disso poderá resultar em perigos consideráveis para os utilizadores.

Regras de segurança adicionais para serras de esquadria

• Assegure-se de que todos os botões de bloqueio e manípulos de fixação estão apertados antes de iniciar qualquer operação.
• Não opere a máquina sem ter o resguardo colocado, ou se este não funcionar correctamente ou se a respectiva manutenção não tiver sido efectuada.
• Nunca utilize a serra sem a chapa da ranhura.
• Evite colocar as mãos na área da lâmina quando a serra estiver conectada à energia eléctrica.
• Nunca tente parar a máquina de repente quando esta estiver em movimento tentando encravá-la com uma ferramenta ou de outra forma contra a lâmina; pode causar um acidente grave.
• Antes de utilizar qualquer acessório consulte o manual de instruções. Uma má utilização de um acessório pode causar danos.
• Seleccione a lâmina adequada ao material a cortar.
• Observe a velocidade máxima marcada na lâmina de serra.
• Utilize um suporte ou luvas ao manusear a lâmina de serra.
• Não use lâminas com diâmetro maior ou menor do que o recomendado. Para serras de medida correcta, referimos aos dados técnicos. Utilize apenas as lâminas especificadas nesse manual, conforme a norma EN 847-1.
• Considere a aplicação de lâminas especialmente projectadas para redução de ruido.
• Não utilize lâminas HSS.
• Não utilize lâminas de serra danificadas ou rachadas.
• Não utilize discos abrasivos.
• Levante a lâmina da serra do corte na peça a trabalhar antes de soltar o interruptor.
• Assegure-se de que o braço está completamente fixo aquando da execução de cortes com o bisel.

• Nunca meta qualquer objecto contra o ventilador para manter o eixo da serra parado.

• O resguardo da sua serra subirá automaticamente ao abaixo o braço; ele descerá à volta da lâmina, quando o braço for levantado.
  O resguardo pode ser levantado com a mão, quando se instala ou se retira a lâmina da serra ou para inspecção da serra. Nunca levante o resguardo com a mão sem que a serra esteja parada.

• A parte da frente do resguardo tem postigos para visibilidade durante o corte. Embora os postigos reduzam imensamente as aparas projectadas, são eles aberturas no resguardo e, ao olhar através dos postigos, deve-se usar sempre óculos de segurança.
• Mantenha a área à volta da máquina limpa e livre de resíduos, tais como lascas e fragmentos.
• Verifique periodicamente se as saídas de ar do motor estão limpas e sem lascas.
• Substitua a chapa da ranhura quando estiver gasta.
• Desligue a máquina da tomada de rede antes de efectuar qualquer trabalho de manutenção ou quando mudar a lâmina.
• Nunca efectue qualquer trabalho de limpeza ou manutenção com a máquina em funcionamento e se a cabeça não estiver na posição de repouso.
• Quando possível, monte sempre a máquina numa bancada.

Riscos residuais

Os riscos seguintes são inerentes à utilização de serras:

- ferimentos causados por se tocar nas peças em rotação

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de instrumentos de segurança, certos riscos residuais não podem ser evitados. Eles são:

- Diminuição da audição

- Risco de acidentes provocados pelas partes descobertas da lâmina rotativa.

- Risco de ferimento ao mudar a lâmina.

- Risco de apertão dos dedos ao abrir os resguardos.

- Problemas de saúde provocados pela inalação do pó produzido aos serrar madeira, sobretudo carvalho, faia e MDF.

Regras adicionais de segurança para baterias

Perigo de incêndio! Evite o curto-circuito dos contactos da bateria solta. Não armazene ou transporte a bateria sem a tampa de protecção fornecida estar colocada nos contactos.

• O líquido da bateria, uma solução de hidróxido de potássio, pode ser nocivo. Em caso de contacto com a pele, lave imediatamente com água. Neutralize com um ácido suave, como sumo de limão ou vinagre. Em caso de contacto com os olhos, enxague abundantemente com água limpa durante 10 minutos. Consulte um médico.
• Nunca tente abrir um jogo de baterias, por qualquer razão que seja.

Placas em carregador e jogo de baterias

Os seguintes símbolos são indicados as placas em carregador e jogo de baterias:

Em carga

Carregada

Problema de carga

NiMH

NiCd

Aceita baterias NiMH e NiCd

Não toque nos terminais com objectos condutores

Não carregue baterias danificadas, substitua imediatamente

Leia o manual de instruções antes de usar

Não usar em ambientes húmidos

Substituir imediatamente cabos defeituosos

Carregar só entre 4 °C e 40 °C

Para o tempo de carga veja os dados técnicos

Utilize sempre óculos de protecção quando conectá o carregador.

Etiquetas da ferramenta

Aparece o seguinte na ferramenta:

Leia o manual de instruções antes de usar

Aviso de utilização segura

Não coloque as mãos dentro desta área

Segurança eléctrica

O carregador foi concebido para uma única tensão. Verifique sempre se a tensão corresponde à voltagem indicada na placa de identificação.

O seu carregador DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 60335, não sendo, por isso, necessária uma ligação à terra.

Substituição do cabo ou ficha

Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

Extensões

Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1 mm ^2 .

No caso de se usar uma bobina, desenrole o cabo todo.

Verificação do conteúdo da embalagem

A embalagem contém:

1 Serra de esquadria montada
1 Chave para fixar a lâmina
1 Lâmina
1 Bateria (DW017)
2 Baterias (DW017K2(H))
1 Carregador
1 Manual de instruções
1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.

Descrição (fig. A1 - A6)

A sua serra em esquadria DW017 foi concebida para o corte profissional de madeira, produtos de madeira, alumínio e plástico. Efectua operações de serragem em sentido transversal, em bisel e em ângulos de forma fácil, precisa e segura.

A1

2 Resguardo inferior móvel

3 Lado esquerdo da guia

4 Alavanca da esquadria

5 Trinco do corte em esquadria

6 Escala do ângulo de corte em esquadria

7 Lado direito da guia

8 Bloqueio de ajuste da posição de inclinação intermédia

9 Bloqueio de ajuste da posição de inclinação

10 Escala do ângulo de corte em bisel

11 Manípulo do grampo de inclinação

12 Travamento do entalhe

13 Botão de bloqueio do varão

14 Pino de fixação da cabeça

15 Botão de ajuste da profundidade do entalhe

16 Botão de travamento do veio

17 Alavanca de desengate da cabeça

18 Punho

20 Botão de travagem

21 Botão de libertação da bateria

22 Bateria

A2

23 Resguardo superior

24 Adaptador de extracção de poeira

25 Varões

26 Chave para fixar a lâmina

27 Botão de neutralização da paragem do bisel

28 Bloqueio de ajuste da posição vertical

29 Estabilizador da base

30 Botão de fixação do apoio superior no lado esquerdo da paralela.

31 Entalhe para as mãos

32 Chapa da ranhura

Carregador

O carregador DEWALT aceita conjuntos de baterias DEWALT 24 V NiCd e NiMH.

A3

22 Bateria

33 Carregador

34 Indicator da carga (vermelho)

Acessórios opcionais

A4

35 Suporte com pernas

A5

36 Inserção da guia

A6

37 Kit de extração de pó

A7

• Retire cuidadosamente a serra da caixa.
• Mova o estabilizador (29) para dentro ou para fora até que entre em contacto com a superfície de trabalho. Aperte os parafusos (39).
• Solte o botão de bloqueio do varão (13), e empurre a cabeça da serra para trás para a bloquear na posição traseira.
• Carregue no manipulo (18) e puxe a cavilha de segurança (14), como indicado.
• Alivie cuidadosamente a pressão descendente e deixe subir a cabeça até à sua altura total.

Nunca utilize a serra sem o estabilizador.

Montagem na bancada (fig. C)

- Os furos (40) já estão feitos nos quatro pés para facilitar a montagem na bancada. Há dois furos de medidas diferentes para diferentes medidas de parafusos. Use qualquer um dos furos; não é necessário usar ambos. Monte sempre a sua serra firmemente para evitar deslocação. Para aumentar a portabilidade, a máquina pode ser montada numa prancha de madeira de 12.5 mm ou mais, a qual depois pode ser fixada com grampos na sua bancada ou ser levada para outro sitio de trabalho e lá ser fixada com grampos.

- Se montar a sua serra numa prancha de madeira, certifique-se de que os parafusos de montagem não sobressaiem debaixo da madeira. A prancha deve estar bem encostada ao suporte. Quando a fixação da serra deve ser feita em superfície de trabalho, ponha os grampos só nos sitios onde estão os furos para os parafusos. A fixação com grampos em outros sitios pode influir um bom funcionamento da serra.

- Para evitar imprecisão, certifique-se de que a superfície de montagem não está empenada ou de outra maneira irregular. Se a serra baloiçar sobre a superfície, coloque uma peça fina de material debaixo de um pé da serra, até que a serra esteja firme sobra a superfície de montagem.

Bateria (fig. A1, A3, D1 & D2)

Carregador (fig. A1 & A3)

Controle sempre a corrente antes de carregar a bateria. Se a corrente funciona bem e a bateria não é carregada, leve o seu carregador a um Centro de Assistência Técnica DEWALT. Durante a carga, o carregador e a bateria poderão ficar um pouco quentes. Isto é normal e não indica qualquer problema.

Não carregue o bateria a temperaturas ambientes menores que 4 °C ou maiores que 40 °C.

Recomendamos uma temperatura de carga de: aprox. 24 °C.

• Para carregar a bateria (20), insira-a no carregador (32) como indicado e ligue-o. Certifique-se de que a bateria está completamente colocada no carregador. O indicator de carga vermelho (33) começa a piscar. Depois de aprox. 1 hora, o indicador fica permanentemente aceso. A bateria está então completamente carregada.
• O indicador de carga encarnado pisca rapidamente para indicar um problema de carga. Introduza novamente a bateria ou experimente uma nova. Se não se conseguir carregar também a nova bateria, faça um controlo do seu carregador de baterias num Centro de Assistência Técnica DEWALT.

Regulação automática

O modo de regulação automática irá equalizar ou balançar as células individuais na bateria de acordo com a sua capacidade máxima.

As baterias deverão ser reguladas durante a noite após cada 10º ciclo de carga/descarga ou sempre que a bateria não tiver o mesmo rendimento.

• Para regular a sua bateria, coloque-a no carregador como normalmente. A luz vermelha piscará continuamente indicando que o ciclo de carregamento se iniciou.
• Quando terminar o ciclo de carregamento de 1 hora, aluz acende-se de forma permanente deixando de piscar. A bateria está carregada e já pode ser utilizada.
• Se a bateria for deixada no carregador após o carregamento inicial de 1 hora, o carregador inicia automaticamente o modo de regulação. Este modo continua até 8 horas, mas a bateria pode ser removida em qualquer altura durante este modo.

Inserir ou retirar o conjunto de baterias (fig. D1)

• Insira o conjunto de baterias na ranhura correspondente da ferramenta até ouvir um estalido. Poderá ter de forçar um pouco para encaixar devidamente o mecanismo com molas.
• Para retirar o conjunto de baterias, prima o botão de libertação (21).

Recomendamos que insira o conjunto da bateria directamente no carregador depois de a remover da ferramenta.

Tampa da bateria (fig. D2)

É fornecida uma tampa de protecção para tapar os contactos de uma bateria solta. Se a tampa de protecção não estiver colocada, os objectos metálicos soltos podem causar curto-circuito nos contactos, provocando incêndio e danificando a bateria.

• Retire a tampa de protecção (41) antes de colocar a bateria (22) no carregador ou ferramenta.
• Coloque a tampa de protecção nos contactos imediatamente após remover a bateria do carregador ou ferramenta.

Certifique-se de que a tampa de protecção está correctamente colocada antes de armazenar ou transportar a bateria solta.

AIR COOLED

Este carregador está equipado com um ventilador interno para a refrigeração rápida de baterias. O ventilador liga-se automaticamente sempre que necessário e periodicamente quando não houver nenhuma bateria no carregador para retirar o pó das aberturas de ventilação.

Utilize sempre óculos de protecção quando conectá o carregador.

De forma a conservar por mais tempo o conjunto de baterias, utilize apenas conjuntos de baterias ventiladas a ar.

Retardador de carregar em quente/frio

O retardador de carregar em quente/frio é automaticamente activado quando o carregador detectar uma bateria que está quente ou fria, suspendendo o carregamento da bateria até que a temperatura esta adequada. Depois o carregador muda automaticamente para o modo de carregamento da bateria. Este dispositivo assegura o tempo máximo de funcionamento da bateria. Enquanto estiver no modo de retardador de carregar, o indicador vermelho acende durante um longo período e depois num curto período.

Montagem

Antes da montagem, retire sempre o conjunto de baterias.

Montagem da lâmina da serra (fig. E1 - E5)

- Aperte a alavanca de desengate da cabeça (17) para soltar a o resguardo inferior (2), depois levante o resguardo inferior o mais possível.

• Desaperte o parafuso da braçadeira do resguardo (43) até que a braçadeira do resguardo (44) fique levantada para permitir o acesso ao parafuso de fixação da lâmina (45).
• Com o resguardo inferior na posição elevada através do parafuso da braçadeira do resguardo (43), aperte o botão (16) de fixação do eixo, com uma mão, e use a chave (26) para a lâmina da serra, junto fornecida, na outra mão para soltar o parafuso de rosca esquerda (45), rodando-o no sentido dos ponteiros do relógio.

Para usar o botão de travamento do veio, aperte o botão, como indicado, e rode o veio com a mão até sentir que ele se engate. Continue a apertar o botão de fixação, para impedir que o eixo se desloque.

• Retire o parafuso de fixação da lâmina (45) da serra e o flange exterior do eixo (46).
• Instale a lâmina da serra (47) no flanco (48) no flange interior do anel do eixo (49), certificando-se que os dentes na borda interior da lâmina apontam para a parte traseira da serra (em sentido contrário ao operador).
• Volte a colocar o flange exterior (46) do eixo.
• Aperte o parafuso de fixação (45) da lâmina da serra, rodando-o em sentido contrário dos ponteiros do relógio, enquanto mantém o botão de travamento do veio engatado com a outra mão.
• Mova a braçadeira do resguardo (44) até que esta encaixe completamente no parafuso de fixação da lâmina (45).
• Aperte o parafuso da braçadeira do resguardo (43).

Nunca solte o botão de travamento do veio, enquanto a lâmina da serra rodar. Não deixe de manter abaixo da braçadeira do resguardo e aperte firmemente o parafuso da braçadeira do resguardo após a instalação da lâmina da serra.

Ajuste

Antes do ajuste, retire sempre o conjunto de baterias.

A sua Serra de Esquadria foi ajustada cuidadosamente na fábrica. Se fôr necessário um reajustamento após o transporte, ou por qualquer outra razão, siga os pontos abaixo para a afinação da sua serra.

Controlo e ajuste da lâmina da serra em relação ao apoio (fig. F1 - F4)

• Solte a alavanca para o corte em esquadria (4) e comprima o trinco de corte em esquadria (5) para soltar o braço de esquadria (50).
• Oscile o braço de esquadria até que o trinco o coloque na posição de 0. Não aperte a alavanca.
• Puxe a cabeça para baixo, até que a lâmina da serra entre na ranhura da serra (51).
• Ponha um esquadro (52) contra o lado direito (7) do apoio e da lâmina (47) (fig. F3).

Não toque nas pontas dos dentes da lâmina com o esquadro.

• Para ajustar, proceda da seguinte forma:
• Desaperte os parafusos (53) e mova o conjunto de escala/braço do ângulo de corte em esquadria para a direita e a esquerda, até que a lâmina esteja a 90em relação ao apoio, como medido com o esquadro.
• Volte a apertar os parafusos (53). Não preste atenção à indicação do indicador da esquadria neste ponto.

Ajuste do indicador do ângulo em esquadria (fig. F1, F2 & G)

• Solte a alavanca para o corte em esquadria (4) e comprima o trinco de corte em esquadria (5) para soltar o braço de esquadria (50).

• Mova o braço para o corte em esquadria para colocar o indicador do ângulo em esquadria (54) na posição zero, como indicado na fig. G.

• Com a alavanca para o corte em esquadria solta, deixe o trinco de esquadria cair no seu lugar, ao rodar o braço de esquadria para além de zero.

• Observe o indicador (54) e a escala do ângulo de corte em esquadria (6). Caso o indicador não indique exactamente zero, desenrosque o parafuso (55), mova o ponteiro (52) para 0° e aperte o parafuso.

Ajuste do engate do ângulo em esquadria/haste (fig. H)

Se a base da serra puder ser movida enquanto a alavanca para o corte em esquadria (4) é bloqueada, o engate do ângulo em esquadria/haste (56) têm de ser ajustados.

• Desbloqueio da alavanca para o corte em esquadria (4).
• Aperte completamente o engate do ângulo em esquadria/haste (56) utilizando uma chave de fendas (57). De seguida, desaperte a haste um quarto de volta.
• Verifique se a mesa não se move quando a alavanca (4) é bloqueada num ângulo aleatório (não predefinido).

Verificação e ajuste da lâmina da serra em relação à mesa (fig. 11 - 14)

• Desaperte o manípulo do grampo (11).
• Carregue na cabeça de corte à direita para certificar-se de que esteja completamente na vertical e aperte o manipulo do grampo.
• Puxe a cabeça para baixo, até que a lâmina da serra entre na ranhura da serra (51).
• Coloque um esquadro (52) sobre a mesa e para cima, contra a lâmina (47) (fig. 12).

Não toque nas pontas dos dentes da lâmina com o esquadro.

• Para ajustar, proceda da seguinte forma:
• Solte o manípulo do grampo do ângulo em bisel (11) e vire o parafuso do bloqueio de ajuste de posição vertical (28) até que a lâmina esteja a 90° em relação à mesa, conforme medida realizada com o esquadro.
• Se o indicador da inclinação (58) não indicar zero na escala de ângulos em bisel (10), solte o parafuso (59) que fixa o indicador e mova o indicador como necessário.

Ajuste da guia (fig. J)

A parte de cima do lado esquerdo da guia pode ser ajustada para a esquerda, para que a serra possa inclinar até o total de 48° à esquerda. Para ajustar a guia (3):

• Solte os botões de plástico (30) e corra o apoio para a esquerda.
• Faça uma prova, com a serra desligada e verifique se há folga. Ajuste o apoio o mais próximo da lâmina, que seja possível na prática, para dar o máximo de apoio à peça a trabalhar, sem que interfira no movimento do braço para cima e para baixo.
• Aperte os botões seguramente.

É possível que a ranhura-guia (60) torne-se obstruída com serragem. Use uma vareta ou um jacto leve de ar comprimido para a limpar.

Neutralização do bloqueio do ângulo de inclinação (fig. K)

O bloqueio do ângulo de inclinação facilita o ajuste da lâmina de serra na posição vertical e na posição de um ângulo de inclinação de 45°.

Através da neutralização do bloqueio do ângulo de inclinação, os ângulos de inclinação podem ser alcançados desde 2º para a direita até 48º para a esquerda.

• Para neutralizar o bloqueio do ângulo de inclinação, solte em primeiro lugar a cabeça de corte e empurre-a ligeiramente para a esquerda, depois puxe o botão de neutralização (27) e rode-o até à posição de neutralização (62). O botão de neutralização faz clique automaticamente quando estiver na posição correcta.
• Defina o ângulo de inclinação necessário e fixe a cabeça nessa posição.

- Para anular a neutralização, rode o botão de neutralização (27) novamente até à posição de bloqueio do ângulo de inclinação (61).

Bloqueio do ângulo de inclinação intermédio

O ângulo de inclinação intermediário está predefinido em 33,85°, tornando possível um ajuste rápido para o corte da moldura de coroa.

- Para activar o bloqueio do ângulo de inclinação, rode o botão de neutralização (27) até à posição de bloqueio do ângulo de inclinação intermédio (63).

Verificação e ajuste do ângulo de inclinação (fig. A1, A2 & I5)

• Certifique-se de que o botão de neutralização (27) está localizado na posição de bloqueio do ângulo de inclinação.
• Desaperte o botão de fixação (30) do apoio do lado esquerdo e corra a parte de cima do apoio do lado esquerdo, para a esquerda, tanto quanto possível.
• Desaperte o manípulo do grampo (11) e mova a cabeça de corte para a esquerda. Esta é a posição do corte em bisel de 45°.
• Para ajustar, proceda da seguinte forma:
• Rode o parafuso de travamento (9) para dentro ou para fora conforme necessário até que o ponteiro (58) indique 45°.

Verificação e ajuste do ângulo de inclinação intermediária (fig. A1, A2, I6)

• Certifique-se de que o botão de neutralização (27) está localizado na posição de bloqueio do ângulo de inclinação intermédia.
• Desaperte o botão de fixação (30) do apoio do lado esquerdo e corra a parte de cima do apoio do lado esquerdo, para a esquerda, tanto quanto possível.
• Desaperte o manípulo do grampo (11) e mova a cabeça de corte para a esquerda. Esta é a posição do corte em bisel de 33,85°.
• Para ajustar, proceda da seguinte forma:
• Rode o parafuso de travamento (8) para dentro ou para fora conforme necessário até que o ponteiro (58) indique 33,85°.

Ajuste da guia do varão (fig. L)

• Verifique regularmente se os varões apresentam folgas.
• Para reduzir a folga, rode gradualmente o parafuso de ajuste (64) para a direita enquanto desliza a cabeça de corte para trás e para a frente.

Modo de emprego

Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

Antes da operação:

• Instale a lâmina correcta. Não use lâminas demasiado gastas.
  A velocidade máxima de rotação da ferramenta não deve exceder a indicada na lâmina.
• Não tente cortar peças excessivamente pequenas.
• Deixe a lâmina cortar livremente. Não esforce.
• Deixe o motor atingir a velocidade total antes de cortar.
• Certifique-se de que todos os botões de fixação e os manípulos dos grampos estão fixos.
• Fixe bem a peça a trabalhar.
• Embora esta serra corte madeira e muitos materiais não-ferrosos, estas instruções para uso, referem-se apenas ao corte de madeira. As mesmas normas de procedimento aplicam-se para outros materiais. Não corte materiais ferrosos (ferro e aço), fibra de cimento ou pedra com esta serra!
• Certifique-se de que utiliza a chapa da ranhura. Não trabalhe com a máquina se o corte na chapa da ranhura for mais largo que 10 mm.

Ligar e desligar (fig. M)

É disponibilizado um orifício (65) no gatilho para meter um cadeado para bloquear a ferramenta.

• Para ligar a ferramenta, carregue no botão de desbloqueio (20) e depois no interruptor de ligar/desligar (1).
• Solte o botão de desbloqueio (20).
• Para desligar a máquina, liberte o interruptor.

Cortes básicos com a serra

Corte vertical perpendicular à paralela (fig. A1, A2 & N)

• Solte a alavanca para o corte em esquadria (4) e carregue no trinco do ângulo em esquadria (5).
• Coloque o trinco na posição 0 e aperte o botão da alavanca para o corte em esquadria.
• Ponha a madeira a serrar contra o apoio (3 & 7).
• Agarre o manípulo de operação (18) e carregue na alavanca de desengate da trava da cabeça (17) para soltar a cabeça. Aperte o interruptor de gatilho (1) para pôr o motor a funcionar.
• Carregue na cabeça para deixar a lâmina da serra passar pela madeira e entrar na chapa de plástico com ranhura (32).
• Após a conclusão do corte, solte a chave e aguarde a lâmina da serra interromper totalmente o funcionamento antes de retornar a cabeça à sua posição de descanso superior.

Realizando um corte de deslizamento (fig. O)

O varão-guia permite o corte de grandes peças desde 50 x 100 mm até 500 x 1000 mm utilizando um movimento de deslizamento para fora-para baixo-para trás.

• Desaperte o botão de travamento da guia (13).
• Puxe a cabeça de corte na sua direcção e ligue a ferramenta.
• baixe a lâmina de serra até à peça de trabalho e empurre a cabeça para trás para completar o corte.
• Proceda como acima descrito.

• Não efectue corte de deslizamento em peças inferiores a 50 x 100 mm.
• Não se esqueça de bloquear a cabeça da serra na posição traseira depois de terminar os cortes de deslizamento.

Corte transversal vertical em esquadria (fig. A1, A2 & P)

• Solte a alavanca para o corte em esquadria (4) e carregue no trinco do ângulo em esquadria (5). Mova o braço para a esquerda ou para a direita para o ângulo desejado.
• O engate parar automaticamente a 10°, 15°, 22.5°, 31.62° e 45° tanto para a esquerda como para a direita e a 50° para a esquerda e 60° para a direita. Se desejar um ângulo intermédio, mantenha a cabeça agarrada firmemente e fixe-a, apertando a alavanca para o corte em esquadria.
• Assegure-se sempre que a alavanca para o corte em esquadria está bem fixa no seu lugar, antes de realizar o corte.
• Proceda como para "Corte transversal".

Quando efectuar um corte em esquadria na extremidade duma peça de madeira com uma parte pequena a ser cortada, posicione a madeira de forma a que o corte seja no lado da lâmina com o maior ângulo em relação ao apoio; p.e. esquadria à esquerda, corte à direita - esquadria à direita, corte à esquerda.

Cortes biselados (fig. A1, A2 & Q)

Os ângulos de bisel podem ser de 48 à esquerda a 2º à direita e podem ser cortados com o braço de esquadria colocado entre zero e um ângulo máximo de 45 na posição direita ou esquerda.

• Alivie o botão de fixação (30) do apoio do lado esquerdo e corra a parte superior do apoio do lado esquerdo (3), para a esquerda, tanto quanto possível. Solte o manipulo do grampo do ângulo em bisel (11) e defina a inclinação desejada.
• Aperte o manipulo do grampo do ângulo em bisel (11) firmemente.
• Proceda como para "Corte transversal".

Qualidade do corte

A regularidade de qualquer corte depende de uma quantidade de factores, p.e. o material a cortar. Quando se precisa de cortes perfeitos para molduras e outros trabalhos de precisão, uma lâmina (de 60 dentes de pastilhada) e um corte suave e uniforme produzem os resultados desejados.

Certifique-se de que o material não se desloca durante o corte; fixe-o bem no seu lugar. Espere sempre que a lâmina pare, antes de levantar o braço da serra. Se se formarem pequenos fragmentos de madeira na traseira da peça a trabalhar, cole um pedaço de fita cola na madeira onde o corte vai sair. Serre através da fita cola e retire-o depois cuidadosamente.

Posição do corpo e das mãos

Uma posição do seu corpo e das suas mãos, durante o trabalho com a Serra de Esquadria torna o corte mais fácil, correcto e seguro.

• Nunca ponha as mão na área de corte.
• Não ponha as mãos mais próximas do que 150 mm da lâmina.
• Mantenha a peça a trabalhar seguramente encostada na mesa e no apoio. Mantenha as mãos em posição, até o gatilho estar solto e a lâmina estar completamente parada.
• Faça sempre o percurso de ensaio (sem rodagem), antes de fazer os cortes, para poder controlar a trajectória da serra.
• Não cruze as mãos.
• Mantenha os pés firmemente no chão e o corpo em equilíbrio.
• Se mover o braço da serra para a esquerda e para a direita, siga-o e esteja um pouco ao lado da lâmina.
• Olhe através dos postigos, quando seguir uma linha do lápis.

Serragem de molduras, caixas e outros objectos rectangulares (fig. R1 & R2)

Molduras de esquadria e outras armações

Exercite-se com trabalhos simples usando restos de madeira, até apanhar o jeito com a sua serra. A sua serra é uma ferramenta perfeita para fazer cortes angulares, como indicado na fig. R1. A junta mostrada pode ser feita usando tanto um ajuste em bisel, como um ajuste em esquadria.

Usando um ajuste oblíquo

A inclinação das duas peças feita em 45° cada, produz um ângulo de 90°. O braço foi colocado na posição zero. A madeira foi colocada com o lado largo sobre a mesa e a face mais estreita contra o apoio.

Usando um ajuste angular

O mesmo corte pode ser feito cortando em ângulo à direita e à esquerda, com a superfície larga contra o apoio.

Os dois desenhos (fig. R1 & R2) são só para objectos com quatro lados. Se o número de lados muda, mudam-se também os ângulos de bisel e de esquadria. A tabela abaixo dá os ângulos correctos para uma variedade de modelos, partindo-se de que todos os lados têm o mesmo comprimento. Para modelos não indicados na tabela, divida 180º pelo número de lados a determinar o ângulo em esquadria ou em bisel.

Nº. de lados Ângulo de esquadria ou de bisel

4 45°

5 36°

6 30°

7 25.7°

8 22.5°

9 20°

10 18°

Biselamento composto (fig. S1 & S2)

Uma meia-esquadria composta é um corte em que se usa ao mesmo tempo um ângulo de esquadria (fig. R2) um ângulo de bisel (fig. R1). Este é o tipo de corte usado para fazer armações e caixas com lados inclinados, como apresentado na fig. S1.

Se o ângulo de corte varia de corte para corte, controle se o botão do grampo do ângulo em bisel e o botão de engate do ângulo de esquadria estão bem seguros. Estes botões devem estar bem fixos, depois de fazer qualquer modificação no bisel ou na esquadria.

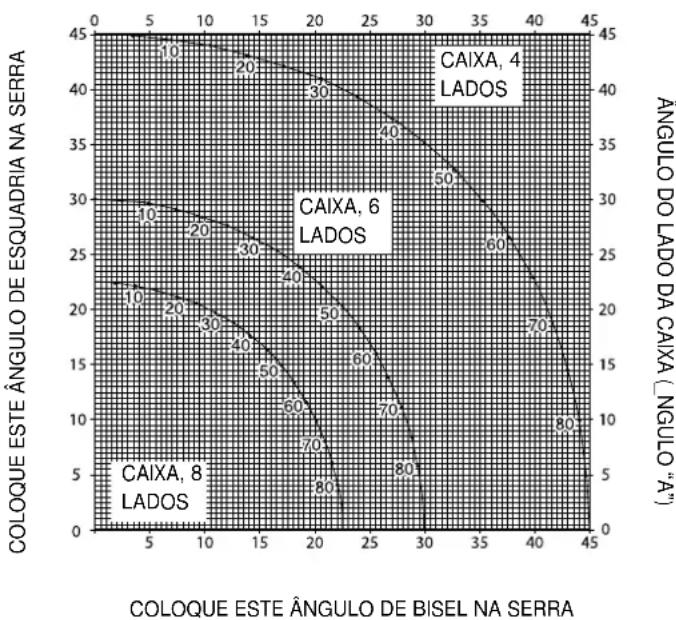

• A tabela apresentada abaixo pode ajudá-lo na escolha das posições apropriadas de inclinação e de ângulo de esquadria para os cortes comuns da meia-esquadria composta. Para usar a tabela, escolha o ângulo “A” (fig. S2) desejado do seu projecto e coloque esse ângulo no arco apropriado na tabela. A partir desse ponto siga a tabela precisamente para encontrar o ângulo correcto da inclinação e passe para o outro lado para encontar o ângulo devido da esquadria.
• Ponha a sua serra nos ângulos descritos e faça uns cortes de experiência.
• Experimente juntar as peças cortadas.

Por exemplo: Para fazer uma caixa de 4 lados com 25° ângulos exteriores (ângulo “A”) (fig. S2), use o arco de cima à direita. Procure 25° na escala do arco. Siga a linha de intersecção horizontal de cada lado, para obter a posição do ângulo de esquadria na serra (23). Igualmente, siga a linha de intersecção vertical até ao topo ou ao fundo, para obter a posição do ângulo em bisel na serra (40°). Experimente sempre os cortes em pedaços de madeira, para verificar as posições na serra.

Corte de molduras base

Efectua-se o corte da moldura base a um ângulo de bisel de 45°.

• Faça sempre um movimento de experiência sem rotação, antes de fazer um corte.
• Efectuam-se todos os cortes com a parte posterior da moldura colocada sobre a superficie da serra.

Ângulo interior

• Lado esquerdo
• Posicione a moldura com o topo contra o apoio.
• Resguarde o lado esquerdo do corte.

- Lado direito

- Posicione a moldura com o fundo contra o apoio.

- Resguarde o lado esquerdo do corte.

Ângulo exterior

• Lado esquerdo
• Posicione a moldura com o fundo contra o apoio.
• Resguarde o lado direito do corte.

- Lado direito

- Posicione a moldura com o topo contra o apoio.

- Resguarde o lado direito do corte.

Corte de molduras de coroa

Efectua-se o corte de molduras de coroa em uma meia-esquadria composta. Com o objectivo de se obter a máxima precisão, a serra apresenta posições de ângulo pré-definidas a esquadria de 31,62° e inclinação de 33,85°. Essas definições destinam-se a molduras de coroa padrão com ângulos de 52° no topo e de 38° na base.

• Antes de efectuar cortes finais, realize testes em sucata.
• Efectuam-se todos os cortes em uma inclinação à esquerda e com a parte posterior da moldura contra a base.

Ângulo interior

Lado esquerdo
- Topo da moldura contra o apoio.
- Esquadria à direita.
- Resguarde o lado esquerdo do corte.

- Lado direito

• Base da moldura contra o apoio.
• Esquadria à esquerda.
• Resguarde o lado esquerdo do corte.

Ângulo exterior

Lado esquerdo
- Base da moldura contra o apoio.
- Esquadria à esquerda.
- Resguarde o lado direito do corte.

- Lado direito

- Topo da moldura contra o apoio.

- Esquadria à direita.

- Resguarde o lado direito do corte.

Entalhe (fig. T)

A sua serra está equipada com uma travamento para o entalhe (12) e parafuso com apoio para o polegar (15) para permitir o corte do entalhe.

• Inverta o travamento do entalhe (12) na direcção da parte frontal da serra.
• Ajuste o parafuso (15) para definir a profundidade do corte do entalhe. Pode ser necessário soltar a porca de bloqueio (66).
• Coloque um pedaço de material cortado com cerca de 5 cm entre a guia e a peça para efectuar um corte no entalhe a direito.

Extracção do pó (fig. A2 & A6)

Esta ferramenta é fornecida com um ponto de extracção de pó (24) para a ligação de um kit de extracção de pó (37) (disponível como opção).

- Sempre que possivel, use um extractor de poeiras de acordo com as directivas aplicáveis tendo em vista a emissão da serradura.

Corte de peças pequenas (fig. A5)

A inserção da guia (36) (disponível como opção) aumenta a facilidade de corte de peças pequenas.

Apoio para peças longas (fig. A4)

- Apoie sempre peças compridas.

- Para melhores resultados, use o suporte de extensão (35) para as peças, para ampliar a superfície da mesa da sua serra (pode ser adquirido no seu concessionário com opção). Apoie peças compridas, usando qualquer meio conveniente como uma bancada ou coisa semelhante, para evitar que a extremidade tombe.

Lâminas

Para obter as capacidades de corte indicadas, use sempre lâminas de 216 mm, com orifício para o eixo de 30 mm.

A utilização de lâminas especiais com um número superior de dentes ou com uma espessura maior poderá diminuir o número de cortes por carga de bateria.

Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado.

Transporte (fig. B2)

Para poder transportar a ferramenta confortavelmente, pode colocar uma fita de transporte prendendo-a à base. A fita de transporte (ver fig. A7) está disponível como opção.

• Para transportar a serra, baixe a cabeça e carregue no pino de fixação (14).
• Bloqueie o botão de bloqueio do varão com a cabeça de corte virada para a frente, bloqueie o braço para o corte em esquadria no ângulo para corte em esquadria superior direito, deslize a guia (3) completamente para a frente e bloqueie a alavanca do ângulo de inclinação (11) com a cabeça de corte na vertical para tornar a ferramenta o mais compacta possível.
• Use sempre os recortes para as mãos (31), indicados na fig. B2, para transportar a serra.

Manutenção

A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório continuo depende de bons cuidados e limpeza regular da ferramenta.

Limpeza

• Retire a ficha do carregador da tomada antes de limpar o corpo do carregador utilizando um pano macio.
• Remova a bateria antes de limpar a sua Ferramenta Eléctrica.
• Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio.
• Limpe regularmente a superfície da mesa.
• Limpe regularmente o sistema colector de poeira.

Evite utilizar produtos de limpeza ou lubrificantes para limpar a ferramenta. Especialmente sprays e aerossóis que podem danificar quimicamente o resguardo inferior de plástico.

Limpeza e manutenção da chapa da ranhura (fig. U)

Limpe regularmente a área por baixo da chapa da ranhura.

A chapa da ranhura deve ser substituída quando gasta.

• Remova os parafusos (67) segurando na chapa da ranhura (32).
• Remova a chapa da ranhura e limpe a área por baixo.

• Volte a instalar as partes da chapa da ranhura e os parafusos.

• Aperte os parafusos à mão.

• Para ajustar a chapa da ranhura, proceda da seguinte maneira:
• Puxe a cabeça para baixo, até que a lâmina da serra entre na ranhura da serra.
• Ajuste cada parte da chapa da ranhura para que fique bem encaixada nos dentes da lâmina.
• Aperte os parafusos.

Ambiente

Bateria de substituição

Este bateria de longa duração deve ser substituída, quando deixar de ter a potência necessária ao trabalho, que dava anteriormente. Ao fim da sua actividade, desfaça-se dele da maneira menos nociva para o nosso ambiente:

• Consuma as baterias completamente e depois retire o jogo de baterias da ferramenta.
• As baterias NiCd/NiMH são recicláveis. Leve-as ao seu concessionário ou a uma estação de reciclagem. As bateria podem ser recidadas ou serão destruidas de maneira conveniente.

Ferramentas já usadas

Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente.

GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA •

Se não estiver completamente satisfeito com a sua máquina DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.

- UM ANO DE MANUTENÇÃO GRATUITA

Se necessitar de manutenção para a sua máquina DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA •

Se o seu produto DEWALT se aviar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra.

Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com.

KATKAISU- JA JIIRISAHA DW017

Onneksi olkoon!
