BRUGSANVISNING DW017 DEWALT

Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data

	DW017
Lydniveau (LDA) dB(A) 88
Akustisk styrke (LWN) dB(A) 101
Hånd/arm vægt vibration m/s	2 < 2,5 m/s2
Spænding V 24
Afgiven effekt W 630
Klingediameter mm 216
Huldiameter mm 30
Maksimal klingetykkelse mm 1,6
Maks. klingehastighed omdr./min 4.000
Maks. tværsnitskapacitet ved 90° mm 300
Maks. geringskapacitet ved 45° mm 212
Maks. savedybde 90° mm 70
Maks. smigtværsavning 45° mm 50
Gering (maks.-positioner)venstre 50°højre 60°
Smig (maks.-positioner)venstre 48°højre 2°
0° gering
Maximal savbredde ved maks. højde 70 mm	mm 300
Maximal savhøjde ved maks. bredde 300 mm	mm 70
45° venstre gering
Maximal savbredde ved maks. højde 70 mm	mm 212
Maximal savhøjde ved maks. bredde 212 mm	mm 70
45° højre gering
Maximal savbredde ved maks. højde 70 mm	mm 212
Maximal savhøjde ved maks. bredde 212 mm	mm 70
45° venstre smigvinkel
Maximal savbredde ved maks. højde 50 mm	mm 300
Maximal savhøjde ved maks. bredde 300 mm	mm 50
31,62° gering, 33,85° smigvinkel
Maximal savhøjde ved maks. bredde 254 mm	mm 65
Automatisk klingebremstid	s < 5,0
Effektiv støvopsamling	mg/m3< 2,0
Vægt	kg 20,5
Batteri	DE0242	DE0241
Batteritype	NiCd	NiMH
Spænding V 24 24
Vægt	kg 1.4
Lader	DE0246
Spænding (lysnet)	VAC 230
Ladetid	min 60/70
Vægt	kg 0.6
Sikringer:
230 V maskiner	10 A

Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.

Angiver risiko for elektrisk stød.

EU-Overensstemmelseserklæring

DW017

DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 98/37/EEC, 89/336/EEC, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1 & EN 61029.

For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen.

Produktudviklingsdirektør

Horst Großmann

X. fopman

Sikkerhedsanvisninger

Når man anvender faststående elværktøj skal de lokale sikkerhedsbestemmelser altid overholdes for at nedsætte riskoen for brand, elektrisk stød og personskader.

Læs hele denne brugsanvisning omhyggeligt igennem, inden værktøjet tages i brug.

Gem denne manual til fremtidige opslag.

Generelt

1 Hold arbejdsområdet rent.
Rodede områder og bænke kan forvolde ulykker.

2 Tænk på arbejdsmiljøets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet (250 – 300 Lux). Anvend ikke værktøjet, hvor der er risiko for, at der kan opstå brand eller forekomme eksplosioner. F. eks. aldrig i nærheden af let antændelige væsker eller gasser.

3 Hold børn borte

Børn, besøgende eller dyr må ikke komme i nærheden af arbejdsområdet eller røre ved værktøjet eller netkablet.

4 Klæd dig rigtigt på

Bær ikke løsthængende tøj eller smykker. De kan sidde fast i bevægelige dele. Brug hårnet, hvis du har langt hår. Brug passende handsker og skridsikkert fodtøj, når du arbejder udendørs.

Brug altid beskyttelsesbriller. Brug ansigts- eller støvmaske, når brug af værktøjet kan danne støv eller flyvende partikler. Bær også et varmeresistent forklæde, hvis disse partikler er meget varme. Brug altid hørevæm.

6 Beskyttelse mod elektrisk stød

Undgå kropskontakt med jordede emner (f.eks. rør, radiatorer, komfurer og køleskabe). Når man bruger værktøjet under ekstreme forhold (f. eks. høj fugtighed, når der dannes metalspåner osv.) kan den elektriske sikkerhed forbedres ved at indsætte en isolerende transformer eller en (Fl) fejlstrømsafbryder.

7 Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

8 Vær opmærksom

Se på det du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt.

9 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

Hvis der findes enheder til at tilslutte støvudsugnings- og støvopsamlingsudstyret, skal man sørge for, at disse er tilsluttet og bruges korrekt.

11 Fjern justernøgler og skruenøgler

Kontroller altid at nøgler og justerværktøj er fjernet fra værktøjet, inden det startes.

12 Brug egnet værktøj

Denne instruktionsbog rummer en beskrivelse af de formål, som dette værktøj er beregnet til. Tving ikke små maskiner eller tilbehør til at udføre et arbejde, som kræver en kraftig maskine. Maskinen gør arbejdet bedre og mere sikkert ved den hastighed, som den er beregnet til. Værktøjet må ikke forceres.

Advarsel! Anvendelse af alt andet tilbehør eller udstyr eller udførelse af andre opgaver med dette værktøj end de, der anbefales i dette manual, kan medføre risiko for personskader.

13 Kontrollér værktøjet for beskadigede dele

Kontrollér omhyggeligt værktøjet og netkablet for beskadigelser, før det tages i brug. Check de bevægelige dele for skæv indstilling og sammenbrændinger, brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets funktion.

Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis én af delene er beskadiget eller defekt. Brug ikke værktøjet, hvis det ikke kan tændes og slukkes ved afbryderen. Alle skadede eller defekte dele skal repareres eller udskiftes på et autoriseret DEWALT-værksted. Forsøg aldrig selv at reparere værktøjet.

14 Fjern batteriet

Sluk og vent til værktøjet er standset helt, før du forlader det. Tag altid batteriet ud, når det ikke er i brug, og før du udskifter nogen som helst værktøjsdel, noget som helst tilbehør eller udstyr, og før der foretages service.

15 Undgå utilsigtet start af værktøjet

Sørg for, at værktøjet er slukket, før batteriet sættes i.

16 Ledningen må ikke misbruges

Træk aldrig i ledningen for at tage stikket ud af kontakten.

Ledningen skal holdes på afstand af varme, olie og skarpe kanter.

17 Opbevar værktøjet sikkert, når det ikke bruges

Når værktøjet ikke er i brug, skal det opbevares på et tørt, sikkert aflåst sted eller uden for børns rækkevidde.

18 Vedligehold værktøjet omhyggeligt

Værktøjet skal holdes rent og i god stand, for at det kan fungere bedst og sikrest. Følg vejledningerne for vedligeholdelse og udskiftning af tilbehør. Hold alle håndtag og kontakter tørre, rene og fri for olie og fedt.

19 Reparationer

Dette værktøj opfylder de relevante sikkerhedsbestemmelser. Få dit værktøj repareret på et autoriseret D=WALT-værksted. Reparationer må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren.

Yderligere sikkerhedsregler for geringssave

• Sørg altid for, at alle låseknapper og klemmehåndtag er spændt, før du begynder at bruge værktøjet.
• Brug ikke maskinen, hvis ikke skærmen er anbragt, eller hvis skærmen ikke fungerer eller ikke er rigtigt vedligeholdt.
• Anvend aldrig saven uden savsporspladen.
• Stik aldrig en hånd ind i området omkring klingen, när saven er tilsluttet til den elektriske strøm.
• Prøv aldrig at standse en kørende maskine hurtigt ved at lade et redskab eller lignende blokere imod klingen; på den måde kan man komme til at forvolde alvorlige ulykker.
• Se altid i brugsanvisningen, før et stykke tilbehør tages i anvendelse. Forkert brug af tilbehør kan medføre skader.
• Vælg den korrekte klinge til det materiale, der skal saves.
• Overhold maksimumhastigheden (markeret på savklingen).
• Brug en holder eller bær handsker, når du håndterer en savklinge.
• Brug ikke klinger med større eller mindre diameter en den anbefalede. Vedrørende korrekte klingespecifikationer, se de tekniske data. Brug kun de klinger, der er angivet i denne håndbog, og som er i overensstemmelse med EN 847-1.
• Overvej at bruge specielt designede, støjreducerende klinger.
• Brug ikke HSS-klinger.
• Brug ikke knækkede eller beskadigede savklinger.
• Brug ikke nogen form for slibende skiver.
• Løft klingen fra savsporet i arbejdsemnet før kontakten frikobles.
• Kontroller at armen er sikkert fastspændt, før du udfører smigsnit.
• Kil ikke noget fast mod ventilatoren for at blokere motorakslen.
• Klingeafskærmningen på saven går automatisk op, når armen føres ned; den går ned over klingen, når armen løftes. Afskærmningen kan løftes med hånden, når savklingen skal monteres eller fjernes, eller når man vil inspicere saven. Løft aldrig klingeskærmen med hånden, uden at ledningen er taget ud at stikket.

• Skærmens forsektion har lameller for at sikre udsynet under savningen. Selv om lamellerne i høj grad mindsker mængden af flyvende genstande, er der åbninger i skærmen, og man bør altid bruge øjenværn, når man kigger gennem lamellerne.

• Hold området omkring maskinen godt vedligeholdt og frit for løse materialer, f.eks. spåner og afskårne stykker.

• Check med mellemrum, at luftsprækkerne i motoren er rene og fri for spåner.
• Udskift savsporspladen, när den er slidt.
• Tag stikket ud af stikkontakten, før du udfører vedligeholdelse, eller før du skifter klinge.
• Foretag aldrig nogen som helst rengøring eller vedligeholdelse, mens maskinen stadig kører, og hovedet ikke er i hvilepositionen.
• Monter altid maskinen på en bænk, når det er muligt.

Anden fare

- skader, der forårsages ved berøring af de bevægende dele Selvom man følger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse farer er:

- Høreskader.

- Risiko for uheld med de roterende savklingers uafdækkede dele.

- Risiko for skade under udskiftning af klinger.

- Risiko for at få fingrene i klemme under åbning af afskærmningen.

- Helbredsrisiko ved indånding af træstøv, der udvikles under savning, især fra eg, bøg og MDF.

Yderligere sikkerhedsanvisninger for batteriet

Brandfare! Undgå metalkortslutning af elektroderne på en fritliggende batteripakke. Man må ikke opbevare eller transportere batteripakken, uden at den medfølgende beskyttelseshætte er sat på elektroderne.

• Batterivæsken, en 25-30% opløsning af kaliumhydroksid, kan være skadelig. Ved hudkontakt skal der omgående skylles med vand. Neutraliser med en mild syre såsom citronsaft eller eddike. Ved øjenkontakt skylles med rigeligt med vand i mindst 10 minutter. Opsøg læge.
• Forsøg aldrig at åbne et batteri.

Etiketter på laderen og batteriet

Etiketterne på laderen og batteriet viser følgende piktogrammer:

Batteriet oplader

Batteriet er opladet

Opladningsproblem

NiMH

NiCd Oplader NiMH- og NiCd-batterier

Rør dem ikke med strømledende materialer

Oplad ikke et beskadiget batteri

Læs brugsanvisningen før laderen tages i brug

Må ikke udsættes for væske

En beskadiget ledning bør omgående udskiftes

Temperatur for opladning +4 °C til +40 °C

For opladningstid, se tekniske data

Etiketter på værktøjet

Følgende piktogrammer ses på maskinen:

Læs brugsanvisningen før brugen

Advarsel om sikker brug

Sæt ikke hænderne inden for dette område

El-sikkerhed

Laderen er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Laderen er dobbelt isoleret i henhold til EN 60335; jordledning er derfor ikke påkrævet.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.

Kontroller emballagens indhold

Emballagen indeholder:

1 Monteret geringssav
1 Klingespænder
1 Klinge
1 Batteri (DW017)
2 Batterier (DW017K2(H))
1 Lader
1 Brugervejledning
1 Tegning

- Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

- Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

Beskrivelse (fig. A1 - A6)

Din DW017 geringssav er beregnet til professionel savning i træ, træprodukter, aluminium og plastic. Den kan let, præcist og sikkert udføre følgende typer savning: tværsavning, smigsavning og geringssavning.

A1

1 Afbryder
2 Flytbar nedre afskærmning
3 Venstre sideanlæg
4 Geringstang
5 Geringslås
6 Geringsskala
7 Højre sideanlæg
9 Stop for smigpositionsjustering

8 Mellemliggende stop for smigpositionsjustering

10 Smigskala
11 Smiglås
12 Stop for fræsning
13 Skinnelåseknap

14 Transportlås

15 Knap til justering af fræsedybde

16 Spindellåseknap

17 Udløserarm

23 ∅vre beskyttelsesskærm

24 Støvudsugningsadapter

25 Skinner

26 Klingespænder

27 Knap til tilsidesættelse af smigstop

28 Stop for justering af lodret position

30 ∅verste anlægs venstre låseknap

31 Håndudskæring

32 Savsporsplade

Lader

Din DEWALT lader bruger batterier DEWALT 24 V NiCd og NiMH.

A3

22 Batteri

33 Lader

34 Ladeindikator (rød)

Ekstraudstyr

A4

35 Benstativ

A5

36 Indsætning af anlæg

A6

37 Støvudsugningkit

A7

38 Bærestrop

Installation

Udpakning (fig. B1 & B2)

• Tag forsigtigt saven ud af indpakningen.
• Bevæg stabilisatoren (29) ind eller ud, indtil den berører arbejdsfladen. Spænd skruerne (39).
• Løsn skinnelåseknappen (13), skub savhovedet tilbage og lås det i den bageste stilling.
• Tryk aktiveringshåndtaget (18) nedad og træk transportlåsen (14) ud som vist.
• Slip langsomt trykket nedad og lad hovedet komme helt op i dets fulde højde.

Anvend aldrig saven uden stabilisatoren.

Montering på arbejdsbænk (fig. C)

- Hullerne (40) på alle fire fødder er beregnet til montering på bænk. Der er huller af to forskellige størrelser, som passer til forskellige skruestørrelser. Brug et af hullerne, det er ikke nødvendigt at bruge begge. Spænd altid saven godt fast for at undgå at den bevæger sig.

Værktøjet kan monteres på et stykke finer med en tykkelse på 12,5 mm eller mere, hvorved det er lettere at transportere den. Finerstykket kan derefter spændes fast til underlaget samt flyttes til et andet arbejdssted og spændes fast der.

- Ved montering af saven på et stykke finer skal man sikre sig, at monteringsskruerne ikke stikker ud på undersiden af finerpladen. Finerpladen skal være plan med underlaget. Ved fastspænding på et underlag skal man kun spænde klemmefremspringene der, hvor monteringsskruerne er placeret. Hvis man spænder andre steder, vil dette indvirke på savens funktion.

- For at forhindre blokering og upræcision skal man sørge for, at monteringsoverfladen ikke er skæv eller ujævn. Hvis saven rokker på overfladen, kan man lægge tyndt materiale under en af savens fødder, indtil saven står fast på overfladen.

Batteri (fig. A1, A3, D1 & D2)

Opladning af batteriet (fig. A1 & A3)

Kontroller altid lysnettets strøm, før batteriet oplades. Hvis lysnettet er i orden, men batteriet ikke oplades, skal laderen indleveres hos en autoriseret DEWALT forhandler. Under opladningen kan laderen og batteriet blive varme. Dette er normalt og indebærer ikke noget problem.

Oplad ikke batteriet ved en omgivelsestemperatur på under 4 °C eller over 40 °C.

Anbefalet ladetemperatur: ca. 24 °C.

• Batteriet (20) oplades ved at man sætter det i opladeren (32) som vist på tegningen og tilslutter opladeren. Sørg for at batteriet sidder korrekt i opladeren. Den røde opladeindikator (33) blinker. Efter ca. 1 time holder den op med at blinke og begynder at lyse konstant. Batteriet er nu helt opladet.
• Den røde opladeindikator blinker hurtigt for at angive, at der er et problem med opladningen. Sæt batteriet i igen eller prøv et nyt. Hvis det nye batteri heller ikke kan lades op, bør opladeren testes på et autoriseret DeWALT værksted.

Automatisk tuning

Den automatiske optuning neutraliserer eller afbalancerer de enkelte celler i batteriet på dets topkapacitet.

Batterier bør tunes op natten over efter hver 10. opladnings-/afladningscyklus, eller når som helst batteriet ikke længere leverer den samme mængde arbejde.

• For at tune batteriet op skal batteriet anbringes i opladeren som sædvanlig. Det røde lys blinker vedvarende og angiver, at en opladningscyklus er påbegyndt.
• Når den 1-time lange opladningscyklus er fuldført vil lyset være tændt konstant og holde op med at blinke. Batteriet er ladet helt op og kan nu bruges.
• Hvis man lader batteriet ligge i opladeren efter den indledende 1-times opladning, starter opladeren automatisk en optuning. Denne vil fortsætte i op til 8 timer, men batteriet kan til enhver tid tages ud, mens optuningen står på.

Indsætning og udtagning af batteriet (fig. D1)

• Sæt batteriet i den tilsvarende holder i værktøjet, til det klikkes på plads. Det er nødvendigt at bruge lidt kraft for helt at aktivere den fjederbelastede mekanisme.
• Tryk på udløserknappen (21) for at tage batteriet ud.

Vi anbefaler at man sætter batteriet i opladeren, så snart det er taget ud af maskinen.

Batterihætte (fig. D2)

Der medfølger en beskyttelseshætte, som kan dække elektroderne på en fritliggende batteripakke. Hvis beskyttelseshætten ikke er på plads, kan løse metalobjekter kortslutte elektroderne med brandrisiko og beskadigelse af batteripakken til følge.

• Tag beskyttelseshætten (41) af, før batteripakken (22) placeres i opladeren eller i værktøjet.
• Sæt beskyttelseshætten på elektroderne umiddelbart efter, at batteripakken er taget ud af opladeren eller værktøjet.

Sørg for, at beskyttelseshætten er på plads, før den fritliggende batteripakke lægges til opbevaring eller transporteres.

AIR COOLED

Denne oplader er udstyret med en indvendig ventilator, så batterierne hurtigt kan afkøles. Ventilatoren tændes automatisk, når det er nødvendigt. Ventilatoren bliver også sat til med mellemrum, når der ikke er batteri i opladeren, for at blæse støv af ventilatorvingerne.

For at batterierne kan holde længe, anbefaler vi, at man kun bruger luftkølede batterier.

Opladningsdødtid

Når opladeren finder et opvarmet eller koldt batteri, starter det automatisk en dødtidsfunktion, hvorved opladningen udsættes, indtil batteriet har en egnet temperatur. Dernæst slår opladeren automatisk over på opladningsfunktionen. Denne funktion sikrer maksimalt brugsliv på batteriet. I dødtidsstatus blinker den røde indikator langt efterfulgt af kort.

Samling

Før samlingen skal batteriet altid afmonteres.

Montering af savklingen (fig. E1 - E5)

• Tryk udløserarmen (17) ned for at løsne den nedre beskyttelsesskærm (2), løft derefter den nedre beskyttelsesskærm så meget som muligt.
• Løs skruen på skærmbeslaget (43) så meget, at skærmbeslaget (44) kan løftes og give adgang til klingelåseskruen (45).
• Med den nedre skærm løftet oppe af skruen til skærmbeslaget (43) trykkes på spindellåseknappen (16) med den ene hånd. Tag derefter den vedlagte klingespænder (26) i den anden hånd for at løsne den venstrehåndede gevindskårne klingeskrue (45) ved at dreje denne med uret.

Spindellåsen anvendes ved at trykke knappen ind som vist og dreje spindelen med hånden, til man mærker at låsen aktiveres. Fortsæt med at holde låseknappen inde for at forhindre at spindelen drejer.

• Fjern klingens låseskrue (45) og den udvendige akselkrave (46).
• Monter savklingen (47) i ringen (48) på den indvendige akselkrave (49). Sørg for at tænderne på klingens underside peger mod savens bagende (væk fra brugeren).
• Udskift den udvendige akselkrave (46).
• Spænd klingens låseskrue (45) ved at dreje den mod uret, mens du holder spindellåsen aktiveret med den anden hånd.
• Før skærmbeslaget (44) ned, så det skærmer klingelåseskruen (45) helt.
• Spænd skruen på skærmbeslaget (43).

Tryk aldrig spindellåsetappen ind, mens klingen roterer. Sørg for at holde skærmbeslaget nede og spænd skruerne på skærmbeslaget godt til, når klingen er monteret.

Justering

Tag altid batteriet ud før justering.

Din geringssav er grundigt justeret på fabrikken. Hvis det er nødvendigt at justere den på grund af ændringer under transport eller håndtering eller af anden årsag, skal nedenstående anvisninger følges. Når justeringerne er udført en gang, skulle det ikke være nødvendigt at justere dem igen.

Kontrol og justering af klingen i forhold til anlægget (fig. F1 - F4)

• Løs geringsstangen (4) og tryk geringslåsen (5) ned for at løsne geringsarmen (50).
• Drej geringsarmen, indtil låsen anbringer den i 0° geringsstilling. Stram ikke stangen.
• Træk hovedet nedad, indtil klingen netop går ind i savsporet (51).
• Sæt en vinkel (52) mod anlæggets venstre side (7) og mod klingen (47) (fig. F3).

Rør ikke ved klingens tænders spidser med vinklen.

• Indstil på følgende måde:
• Løsn skruerne (53) og flyt skalaen/geringsarm-enheden mod venstre eller højre, indtil klingen står i en vinkel på 90° mod anlægget, som målt ved vinklen.
• Spænd skruerne (53) igen. Geringsviserens værdi har ingen betydning på nuværende tidspunkt.

Justering af geringsindikatoren (fig. F1, F2 & G)

• Løs geringsstangen (4) og tryk geringslåsen (5) ned for at løsne geringsarmen (50).
• Flyt geringsarmen for at indstille geringsviseren (54) på nul som vist i fig. G.
• Lad geringslåsen 'snappe' på plads, idet du drejer geringsarmen forbi nulpunktet med geringsstangen.
• Hold øje med viseren (54) og geringsskalaen (6). Hvis viseren ikke viser præcis nul, så løsn skruen (55), bevæg plasticlisten (52), til der står 0°, og spænd skruen.

Justering af geringslås/stopstang (fig. H)

Hvis savens basis kan bevæges, mens geringsstangen (4) er låst, skal geringsläsen/stopstangen (56) justeres.

• Lås geringsstangen (4) op.
- Stram geringslåsen/stopstangen (56) helt med en skruetrækker (57). Derefter løsnes stangen en kvart omgang.
- Check at bordet ikke bevæger sig, når stangen (4) er låst i en vilkårlig (ikke forudindstillet) vinkel.

Kontrol og justering af klingen i forhold til bordet (fig. I1 - I4)

• Løsn smiglåsen (11).
• Tryk savhovedet mod højre for at sikre, at det er helt lodret, og stram smiglåsen.
• Træk hovedet nedad, indtil klingen netop går ind i savsporet (51).
• Sæt en vinkel (52) på bordet og op mod klingen (47) (fig. 12).

Rør ikke ved klingens tænders spidser med vinklen.

• Indstil på følgende måde:
• Løsn smiglåsen (11) og drej skruen til stoppet for justering af lodret position (28) ind eller ud, indtil klingen står 90° i forhold til bordet, som målt med vinklen.
• Hvis smigviseren (58) ikke viser nul på smigskalaen (10), løsn da den skrue (59), der holder viseren og flyt viseren så meget, som det er nødvendigt.

Justering af anlægget (fig. J)

Den øverste venstre del af anlægget kan justeres til venstre for at skabe spillerum og give saven en smigvinkel på 48° til venstre. Det højre anlæg (3) justeres således:

• Løsn de to plastknapper (30) og skub anlægget til venstre.
• Foretag en prøvekørsel med saven frakoblet (OFF) og kontroller spillerummet. Juster anlægget så det sidder så tæt på klingen som formålstjenligt for at give maksimal støtte for arbejdsemnet uden at indvirke på armens op- og nedbevægelser.
• Stram knappen sikkert.

Styresporet (60) kan blive tilstoppet med savsmuld.

Brug en pind eller lavtryksluft til at rense styresporet med.

Tilsidesættelse af smigstoppene (fig. K)

Smigstoppene gør det nemt at sætte savklingen i den lodrette stilling og i 45° smigstilling. Ved at tilsidesætte smigstoppene kan man få smigvinkler fra 2° højre til 48° venstre.

• Smigstoppene tilsidesættes således: Løsn først savhovedet og skub det en smule til venstre, træk derefter tilsidesættelsesknappen ud (27) og drej den om i tilsidesættelsespositionen (62).
  Tilsidesættelsesknappen klikker automatisk på plads.
• Indstil den nødvendige smigvinkel og lås hovedet i denne stilling.
• Tilsidesættelsen afbrydes således: Drej tilsidesættelsesknappen (27) tilbage i smigstoppositionen (61).

Mellemliggende smigstop

Den mellemliggende smigvinkel er på forhånd indstillet til 33,85°, hvorved det er muligt hurtigt at indstille til savning af en topliste.

- Det mellemliggende smigstop aktiveres således:

Drej tilsidesættelsesknappen (27) om i den mellemliggende smigstopposition (63).

Kontrol og justering af smigvinklen (fig. A1, A2 & I5)

• Sørg for at tilsidesættelsesknappen (27) befinder sig i smigstoppositionen.
• Løsn venstre anlægs lås (30) og skub venstre anlægs øverste del så langt mod venstre som muligt.
• Løsn smiglåsen (11) og før savhovedet til venstre. Dette er 45° smigposition.
• Indstil på følgende måde:
• Drej stopskruen (9) ind eller ud efter behov indtil viseren (58) viser 45°.

Kontrol og justering af den mellemliggende smigvinkel (fig. A1, A2 & I6)

• Sørg for at tilsidesættelsesknappen (27) befinder sig i den mellemliggende smigstopposition.
• Løsn venstre anlægs lås (30) og skub venstre anlægs øverste del så langt mod venstre som muligt.
• Løsn smiglåsen (11) og før savhovedet til venstre. Dette er 33,85° smigposition.
• Indstil på følgende måde:
• Drej stopskruen (8) ind eller ud efter behov indtil viseren (58) viser 33,85°.

Justering af skinnefører (fig. L)

Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

Før værktøjet tages i brug:

• Monter en passende savklinge. Brug ikke for slidte savklinger.
  Den maksimale omdrejningshastighed for værktøjet må ikke overstige savklingens maksimale omdrejningshastighed.
• Forsøg ikke at save for små genstande.

• Lad klingen save frit. Pres ikke.
- Lad motoren nå op på fuld hastighed før savningen påbegyndes.
- Se til at alle låseknopper og klemmehåndtag er spændte.
- Spænd arbejdsemnet fast.
- Selv om denne sav kan save træ og mange andre ikke-jernholdige materialer, vedrører disse brugsanvisninger kun savning af træ. De samme retningslinier gælder for de andre materialer. Sav ikke jernholdige materialer (jern eller stål), fibercement eller murværk med denne sav!
- Brug savsporspladen. Brug ikke maskinen, hvis savsporet er bredere end 10 mm.

Tænd og sluk (fig. M)

Der er et hul (65) i afbryderen, hvor der kan anbringes hængelås til at låse maskinen med.

• Værktøjet sættes i gang ved at trykke på sikkerhedslåsen (20) og derefter trykke på afbryderkontakten (1).
• Slip sikkerhedslåsen (20).
  • Værktøjet standses ved at slippe afbryderen.

Grundlæggende savning

Lodret tværsnit (fig. A1, A2 & N)

• Løsn geringsstangen (4) og tryk geringsläsen (5) ned.
• Sæt geringslåsen i 0^ positionen og spænd geringsstangen.
• Placer det træstykke, som skal saves, mod anlægget (3 & 7).
• Grib fat om aktiveringshåndtaget (18) og tryk på udløserarmen (17) for at frigøre hovedet. Tryk på afbryderen (1) for at starte motoren.
• Tryk hovedet ned, så klingen kan save sig igennem træet og gå ind i plastsavsporspladen (32).
• Slip afbryderen, når savningen er gennemført, og vent til savklingen står helt stille, før du drejer hovedet tilbage til dets øverste hvileposition.

Glidende skæring (fig. O)

Med skinneføreren kan man save større arbejdsemner, fra 50 x 100 mm op til 500 x 1000 mm med en glidende bevægelse ud-ned-tilbage.

• Løsn skinnelåseknappen (13).
- Træk savhovedet ind imod dig og tænd for maskinen.
- Sænk savklingen ned i arbejdsemnet og skub hovedet tilbage for gøre snittet færdigt.
• Gå frem som beskrevet ovenfor.

• Lav ikke glidende snit på arbejdsemner, der er mindre end 50 x 100 mm.
• Husk at låse savhovedet i den bageste position, når de glidende snit er færdige.

Lodret geringstværsnit (fig. A1, A2 & P)

• Løsn geringsstangen (4) og tryk geringslåsen (5) ned. Før armen til venstre eller til højre til den står i den ønskede vinkel.
• Geringslåsen standser automatisk ved 10°, 15°, 22.5°, 31.62° og 45°, både højre og venstre, og ved 50° venstre og 60° højre. Hvis der ønskes en mellemliggende vinkel, så hold hovedet fast, og lås det ved at spænde geringsstangen.
• Sørg altid for at geringsstangen er stramt låst før savningen.
• Fortsæt som ved lodret lige tværsnit.

Når man geringssaver enden af et stykke træ og kun saver lidt af, skal træstykket placeres sådan, at afskæringen sker på den side af klingen, der har den største vinkel mod anlægget; dvs. venstre gering, afskæring til højre - højre gering, afskæring til venstre.

Smig (fig. A1, A2 & Q)

Smigvinklen kan indstilles fra 2° til venstre til 48° til højre og kan saves med geringsarmen indstillet på mellem nul og maksimalt 45° gering til højre eller venstre.

• Løsn venstre anlægs lås (30) og skub venstre anlægs øverste del (3) så langt mod venstre som muligt. Løsn smigåsen (11) og indstil smigvinklen efter ønske.
• Spænd smigläsen (11) godt.
• Fortsæt som ved lodret lige tværsnit.

Snitkvalitet

Ethvert snits glathed afhænger af en række forskellige variable, f.eks. det anvendte materiale. Hvis man ønsker et så glat snit som muligt med henblik på støbning eller anden form for præcisionsarbejde, vil man opnå de ønskede resultater ved at anvende en skarp (60 tands karbid) klinge og en langsom, jævn savehastighed.

Sørg for at materialet ikke bevæger sig under savningen, spænd det godt fast. Lad altid klingen standse helt, før armen løsnes. Hvis der opstår små træfibre bagest på arbejdsemnet, kan man sætte et stykke tape på træemnet, der hvor snittet skal foretages. Sav igennem tapen og fjern tapen, når savningen er udført.

Ved at holde en korrekt kropsholdning og håndstilling under arbejdet, vil arbejdet med geringssaven gå lettere, blive mere præcist og sikrere. - Hold aldrig hænderne i nærheden af saveområdet.

• Lad ikke hænderne komme nærmere end 150 mm fra klingen.
• Hold arbejdsemnet godt fast mod bordet og mod anlægget under savningen. Hold hænderne i stilling, indtil afbryderen er sluppet og klingen er standset helt.
• Foretag altid prøvekørsler (uden strøm) før afsluttende snit, for at kontrollere klingens bane.
• Kryds ikke hænderne som vist.
• Hold begge fødder fast på gulvet og sørg for at være i balance.
• Når savearmen bevæges til venstre eller højre skal man følge med og stå lidt forskudt for savklingen.
• Kig gennem beskyttelsesskærmens lameller, när en blyantslinie skal følges.

Savning af billedrammer, skyggekasser og andre firesidede genstande (fig. R1 & R2)

Lav nogle få prøvesnit med affaldstræ for at opnå føling med saven. Saven er et perfekt værktøj til geringssavning af hjørner som dem der vises på fig. R1. Den viste samling kan laves ved hjælp af enten smig- eller geringsindstilling.

Brug af smigindstilling

Smigvinklen for de to plader er begge indstillet på 45° for at opnå et 90° hjørne. Geringsarmen er låst i nulposition. Træstykket er placeret med den brede, flade side mod bordet og den smalle kant mod anlægget.

Brug af geringsindstilling

Samme snit kan udføres ved geringssavning til højre og til venstre med den brede overflade mod anlægget.

De to skitser (fig. R1 & R2) gælder kun for firesidede genstande.

Da antallet sider varierer, varierer gerings- og smigvinklerne også.

Tabellen nedenfor angiver passende vinkler for en lang række former under antagelse af, at alle sider har samme længde. For at finde frem til gerings- eller smigvinklerne for en form, der ikke vises i tabellen, divideres 180° med antallet sider.

Antal sider Gerings- eller smigvinkel

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Dobbeltgering (fig. S1 & S2)

Et kombineret geringssnit er et snit med en geringsvinkel (fig. R2) og en smigvinkel (fig. R1) samtidig. Denne form for snit bruges til fremstilling af rammer eller kasser med skrå sider som dem, der vises i fig. S1.

Hvis snitvinklen varierer fra snit til snit, skal det kontrolleres, at smiglåseknappen og geringslåseknappen er ordentligt spændt. Disse knapper skal spændes efter enhver ændring af smig- eller geringsvinklerne.

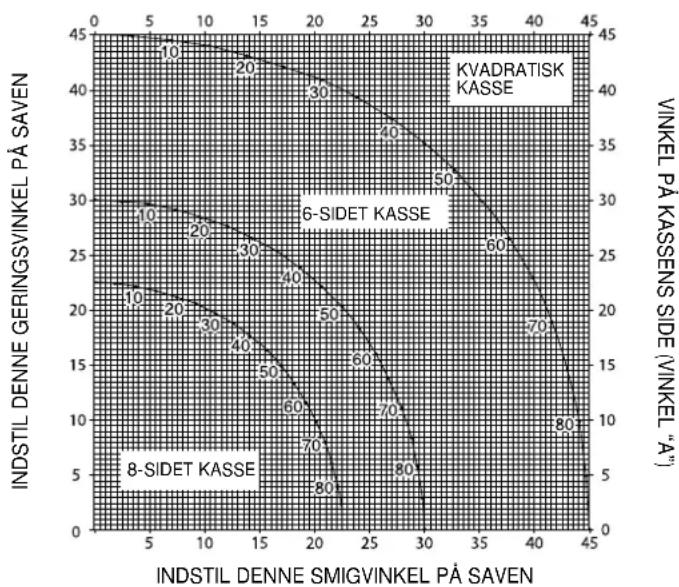

• Tabellen nedenfor kan hjælpe til med at finde frem til de rigtige smigog geringsindstillinger for almindelige kombinerede geringssnit. Tabellen bruges ved at vælge en ønsket vinkel "A" (fig. S2) for projektet og finde denne vinkel i tabellen. Derefter følges tabellen lodret ned for at finde den korrekte smigvinkel og derefter vandret for at finde den korrekte geringsvinkel.
• Indstil saven på de fundne vinkler og foretag nogle prøvesnit.
• Eksperimenter med at samle de savede stykker.
• Eksempel: For at lave en firesidet kasse med en 25° udvendig vinkel (angle “A”) (fig. S2) bruges den øverste højre bue. Find 25° på bueskalaen. Følg den vandrette tværlinie til en af siderne for at finde geringsvinkelindstillingen på saven (23°). Følg ligeledes den lodrette linie opad eller nedad for at finde smigvinkelindstillingen (40°).
  Foretag altid prøvesnit på affaldstræ for at kontrollere savens indstilling.

Skæring af fodlister

Skæring af fodlister foretages ved en smigvinkel på 45°.

Foretag altid en prøvekørsel uden strøm, før der saves.
Al savning foretages med listens bagside liggende fladt på saven.

Indvendigt hjørne

Venstre side
- Placer listen med oversiden mod anlægget.
• Gem venstre side af snittet.

- Højre side

• Placer listen med undersiden mod anlægget.
  • Gem venstre side af snittet.

Udvendigt hjørne

- Venstre side

• Placer listen med undersiden mod anlægget.
• Gem højre side af snittet.

- Højre side

• Placer listen med oversiden mod anlægget.
• Gem højre side af snittet.

Savning af toplister

Savningen af toplister udføres i en kombineret gering. For at opnå den størst mulige præcision har din sav forhåndsindstillede vinkelpositioner på 31,62° gering og 33,85° smigvinkel. Disse indstillinger er beregnede på standard toplister med 52° vinkler foroven og 38° vinkler forneden.

• Lav prøvesnit med affaldsmateriale, før du foretager de endelige snit.
• Alle snit foretages i en venstre smigvinkel og med listens bagside mod basis.

Indvendigt hjørne

- Venstre side

• Listens top mod anlægget.
  • Gering til højre.
  • Gem venstre side af snittet.

- Højre side

• Listens bund mod anlægget.
  • Gering til venstre,
  • Gem venstre side af snittet.

Udvendigt hjørne

- Venstre side

• Listens bund mod anlægget.
  • Gering til venstre,
• Gem højre side af snittet.

- Højre side

• Listens top mod anlægget.
  • Gering til højre.
• Gem højre side af snittet.

Notfræsning (fig. T)

Din sav er forsynet med et notfræsningsstop (12) og en fingerskrue (15) til notfræsning.

• Bøj notfræsningsstoppet (12) i retning af savens forside.
• Drej på fingerskruen (15) for at indstille dybden af notfræsningen.

Det kan være nødvendigt at løsne låsemøtrikken (66) først.

- Sæt et stykke affaldsmateriale på cirka 5 cm mellem anlæg og arbejdsemne for at udføre et lige notfræsningssnit.

Støvudsugning (fig. A2 & A6)

Maskinen er udstyret med et støvudsugningspunkt (24) som kan tilsluttes til et støvudsugningskit (37) (fås som ekstraudstyr).

- Når muligt brug en udsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning.

Savning af små stykker (fig. A5)

Indsatsen i anlægget (36) (fås som ekstraudstyr) vil gøre det endnu lettere at save små stykker.

- For at opnå det bedst mulige resultat bør forlægningsstøten (35) bruges til forlængning af savens bordbredde (fås hos forhandleren som ekstraudstyr). Støt lange stykker ved anvendelse af passende midler såsom savbukke eller lignende for at forhindre, at enderne falder ned.

Savklinger

For at opnå den angivne savekapacitet skal der altid anvendes 216 mm savklinger med 30 mm akselhuller.

Hvis der anvendes specielle savklinger med et større antal tænder eller med større tykkelse, vil antallet af savninger pr. batteriopladning blive mindre.

• Saven transporteres ved at sænke armen og trykke låsestiften (14) ned.
• Lås skinnelåseknappen med savhovedet i frontpositionen, lås geringsarmen i den yderste højre geringsvinkel, skyv anlægget (3) helt ind og lås smigstangen (11) med savhovedet i den lodrette stilling, og gør dermed maskinen så kompakt som muligt.
• Brug altid håndudskæringerne (31), se fig. B2, när du transporterer saven.

Vedligeholdelse

Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

Rengøring

• Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.
• Tag ladeaggregatet ud af stikket før rengøring af kabinettet med en blød klud.
• Fjern batteriet før rengøring af el-værktøjet.
  • Gør bordoverfladen ren med jævne mellemrum.
• Gør støvudsugningssystemet rent med jævne mellemrum.

Undgå at bruge rense- eller smøremidler ved vedligeholdelsen af denne maskine. Især rensemidler i spray- og aerosoldåser kan angribe den nederste plastskærm kemisk.

Rengøring og vedligeholdelse af savsporspladen (fig. U)

Gør området nedenfor savsporspladen rent med regelmæssige mellemrum. Hvis savsporspladen er slidt, skal den udskiftes.

• Tag skruerne ud (67), mens du holder fast i savsporspladen (32).
• Fjern savsporspladen og gør området under den rent.
• Sæt savsporspladens dele og skruerne i igen.
• Spænd skruerne med hånden.
• Savsporspladen justeres som følger:
• Træk hovedet nedad, indtil klingen lige netop går ind i savsporet (46).
• Juster hver enkelt del af savsporspladen, så den passer nøjagtigt til klingens tænder.
• Stram skruerne.

Miljø

Genopladeligt batteri

Dette langtidsholdbare batteri skal genoplades, når det ikke længere afgiver tilstrækkelig strøm til opgaver, som det klarede tidligere. Når batteriet ikke længere kan anvendes, skal det affaldshändteres under hensyntagen til miljøet.

- Tøm batterierne for energi ved at opbruge ladningen helt. Fjern dem derefter fra værktøjet.

- NiMH- og NiCd-batterier kan genanvendes. Af miljøhensyn bør batterierne afleveres til et af de opsamlingssteder, der findes i din kommune, eller til et DÆWALT serviceværksted.

De indsamlede batterier vil blive genanvendt eller korrekt affaldshåndteret.

OBS! Som forbruger har man ansvaret for at batteriet afhændes på bedste vis.

Opslidt værktøj

Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DeWALT serviceværksted.

DeWALT service

Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DEWALT.

På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.

GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI •

Fuld tilfredshed eller pengene tilbage.

Hvis du ikke er helt tilfreds med din DeWALT-maskine, kan du returnere maskinen til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Maskinen skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÁRS FRI VEDLIGEHOLDELSESSERVICE •

Vedligeholdelsen eller service af din DeWALT-maskine inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÄRS FULD GARANTI •

Hvis en DEWALT-maskine bliver defekt på grund af materiale- eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.

Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.

Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT.

Alternativt kan De også finde en liste over DeWALT-autoriserede serviceværksteder og detaljer om vor eftersalgs-service på Internettet på følgende adresse: www.2helpU.com.

Importør i Danmark: Black & Decker

1 Hold arbeidsområdet rent og ryddig

7 Strekk deg ikke for langt

Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen när du er trett.

16 Stell pent med ledningen

Ikke dra i kabelen når du skal ta ut støpselet. Utsett ikke ledningen for varme, olje eller skarpe kanter.

- Pass på at du ikke får hendene inn i bladområdet när sagen er koplet til en elektrisk strømkilde.

- Bruk en holder eller hansker när du håndterer et sagblad.

- Bruk ikke HSS-blader.

- Bruk ikke hakkede eller skadede sagblader.

- Bruk ikke slippedisker.

- Hev sagbladet fra snittet i arbeidsstykket før du slipper bryteren.

Sett ikke skadde batteripakker inn i laderen

Les bruksanvisningen før laderen tas i bruk

Må ikke utsettes for fukt

Skift skadet ledning

Temperaturområde for lading 4 °C til 40 °C

For ladetid, se tekniske data

Laderen er dobbeltisolert i samsvar med EN 60335. Jordet ledning er derfor ikke nødvendig.

Ikke lad batteripakken hvis omgivelsestemperaturen er < 4 °C eller > 40 °C.

Anbefalt oppladningstemperatur: ca. 24 °C.

Før du monterer må du alltid ta ut batteripakken.

Montere sagbladet (fig. E1 - E5)

Før du justerer må du alltid ta ut batteripakken.

Oppladbar batteripakke

Säkerhetsanvisningar

Justering af skinnefører (fig. L)
