KÄYTTÖOHJE DW017 DEWALT

Olet valinnut DEWALT-työkalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Tekniset tiedot
DW017

Äänenpaine (L _PA ) dB(A) 88
Ääniteho (L _WA ) dB(A) 101
Tärinätaajuuden painotettu geometrinen keskiarvo m/s	^2 < 2,5 m/s^2
Jännite V 24
Virrankulutus W 630
Terän halkaisija mm 216
Teräkeskiön halkaisija mm 30
Terän suurin paksuus mm 1,6
Suurin pyörimisnopeus/min 4.000
Suurin leikkuualue 90° mm 300
Suurin jirileikkuualue 45° mm 212
Suurin leikkuusyvyys 90° mm 70
Suurin vinoleikkuualue 45° mm 50
Jiirileikkaus (max kulmat)
vasen 50°
oikea 60°
Vinoleikkaus (max kulmat)
vasen 48°
oikea 2°

0°:n jiiri

Leikkuuleveys kun työkappaleen suurin korkeus 70 mm mm 300
Leikkuukorkeus kun työkappaleen suurin leveys 300 mm	mm 70
45°:n jiiri vasempaan
Leikkuuleveys kun työkappaleen suurin korkeus 70 mm mm 212
Leikkuukorkeus kun työkappaleen suurin leveys 212 mm	mm 70
45°:n jiiri oikeaan
Leikkuuleveys kun työkappaleen suurin korkeus 70 mm mm 212
Leikkuukorkeus kun työkappaleen suurin leveys 212 mm	mm 70
45° vasen vinokulma
Leikkuuleveys kun työkappaleen suurin korkeus 50 mm mm 300
Leikkuukorkeus kun työkappaleen suurin leveys 300 mm	mm 50
31.62° jilirkulma, 33.85° vinokulma
Leikkuukorkeus kun työkappaleen suurin leveys 254 mm	mm 65
Automaattinen terän jarrutusaika	s < 5,0
Pölynkeräystehokkuus	mg/m3< 2,0
Paino	kg 20,5

Akkupaketti	DE0242	DE0241
Akkutyyppi	NiCd	NiMH
Jännite	V 24	24
Paino	kg 1.4
Latauslaite	DE0246
Jännite	V_AC 230
Latausaika	min 60/70
Paino	kg 0.6
Sulakkeet:
230 V	10 A

Tässä käyttöohjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.

Osoittaa sähköiskun vaaraa.

CE-Vaatimustenmukaisuustodistus

DW017

DEWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1 & EN 61029 mukaisesti.

Lisätietoja saat DEWALTilta allaolevasta osoitteesta tai käsikirjan takakannesta.

Käytettäessä klinteitä koneita on aina noudatettava kyseisessä maassa voimassa olevia turvamääräyksiä, jotta tulipalon, sähköiskun ja henkilökohtalsen vahingon riski pienentyisi.

Lue käyttöohje huolellisesti ennen koneen käyttöönottoa.

Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

Yleistä

1 Pidä työskentelyalue siistinä

Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta.

2 Ajattele työskentelyalueen vaikutusta työhösi

Älä altista konetta sateelle. Älä käytä konetta kosteissa tai märissä olosuhteissa. Järjestä työskentelyalueelle hyvä valaistus (250-300 luksia). Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä.

3 T y öskentele lasten ulottumattomissa

Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen tai sähköjohtoon.

4 Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. Kun työskentelet ulkona, käytä sopivia käsineitä ja jalkineita, jotka eivät luista.

5 Suojavaatetus

Käytä aina suojalaseja. Käytä kasvosuojaa, jos työskennellessä syntyy pölyä tai hiukkasia. Jos hiukkaset ovat erittäin kuumia, käytä myös lämpöä kestävää esiliinaa. Käytä aina kuulosuojaimia.

6 Suojaudu sähköiskuilta

Vältä kosketusta maadoitettuihin pintoihin (esim. putket, lämpöpatterit, liedet ja jääkaapit). Kun konetta käytetään äärimmäisen vaikeissa olosuhteissa (esim. suuri kosteus tuotettaessa metallilastuja), sähköturvallisuutta voidaan parantaa asentamalla koneeseen eristysmuunnin tai maavuodon virrankatkaisin.

7 Älä kurottele

Seiso aina tukevasti ja tasapainossa.

8 Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

9 Kiinnitä työstökappale kunnolla

Käytä ruuvipuristinta tai -kappaletta, jotta työstökappale pysyy kunnolla kiinni. Se on turvallisempaa ja saat molemmat kädet vapaaksi työhön.

10 Liitä pölynpoistolaite

Jos laitteissa on liitäntä pölynpoisto- ja pölynkeräyslaitteistolle, varmista, että ne on kiinnitetty ja niitä käytetään oikein.

11 Poista jakoavaimet ja ruuviavaimet

Tarkista, että jakoavaimet ja ruuviavaimet on poistettu koneesta ennen kuin käynnistät sen.

12 Käytä oikeaa konetta

Oikea käyttötarkoitus on kuvattu tässä käyttöohjeessa. Älä tee pienillä työkaluilla tai varusteilla työtä, johon tarvitaan suurtehoista työkalua. Työkalu toimii paremmin ja turvallisemmin, kun sitä käytetään oikeaan tarkoitukseen. Älä ylikuormita konetta.

Varoitus! Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden.

13 Tarkista, että kone on kunnossa

Tarkista ennen käyttöä, ettei kone tai sähköjohto ole vaurioitunut. Tarkista, etteivät liikkuvat ja muut osat sekä suoja ole viallisia, ja että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Varmista, että kone toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on vahingoittunut tai viallinen. Älä käytä konetta, jos se ei käynnisty ja pysähdy virrankatkaisijasta. Viallinen osa tulee korjata tai vaihtaa valtuutetussa DeWALTin huoltoliikkeessä. Älä koskaan yritä korjata konetta itse.

14 Akun poistaminen

Kytke kone pois päältä ja odota, että se on täysin pysähtynyt, ennen kuin poistut paikalta. Poista akku, kun konetta ei käytetä, ennen minkään koneen osan, tarvikkeen tai lisävarusteen vaihtamista, sekä ennen huoltoa.

15 Vältä tahatonta käynnistämistä

Varmista, että kone on pois päältä, ennen kuin asetat akun takaisin.

16 Huolehdi johdon kunnosta

Älä koskaan irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

17 Varastoi käyttämättömät koneet

Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa.

18 Hoida työkalua huolellisesti

Pidä työkalu hyvässä kunnossa ja puhtaana tehokasta ja turvallista työskentelyä varten. Noudata huollosta ja tarvikkeiden vaihdosta annettuja ohjeita. Pidä kaikki kädensijat ja virrankatkaisijat kuivina ja puhtaina öljystä ja rasvasta.

19 Korjaukset

Tämä työkalu on asianmukaisten turvaohjeiden mukainen Korjauta työkalusi valtuutetussa DEWAL Tin huoltoliikkeessä. Korjauksia saavat tehdä vain valtuutetut henkilöt, jotka käyttävät alkuperäisosia, muutoin koneen käyttäjälle voi aiheuta vaarallisia tilanteita.

Erityisiä katkaisu- ja jiirisahoilla työskentelyyn liittyviä lisäohjeita

- Varmista, että kaikki lukitusnupit ja puristimien varret on tiukasti kirstetty ennen kuin käytät laitetta.

- Älä käytä konetta, jos teräsuojus ei ole paikallaan, se ei toimi tai sitä ei ole ylläpidetty asianmukaisesti.

- Älä koskaan käytä sahaa ilman kitapalaa.

- Älä koskaan aseta kättä terän lähelle, kun saha on kytketty sähköliitäntään.

- Älä koskaan yritä pysäyttää toiminnassa olevaa konetta työntämällä työkalua tai vastaavaa terää vasten. Tämä saattaa johtaa vakavaan onnettomuuteen.

- Tarkista käyttöohje ennen lisävarusteiden käyttöä. Lisävarusteen väärä käyttö voi aiheuttaa vaurioita.

- Valitse leikattavalle materiaalille oikea terä.

- Noudata sahanterään merkittyä maksiminopeutta.

- Käytä pidikettä tai käsineitä käsitellessäsi sahanterää.

- Älä käytä koneessa suositusten vastaisia sahanteriä. Tarkista sahanterän sopivuus teknisistä tiedoista. Käytä ainoastaan tässä käsikirjassa eriteltyjä, SFS-EN 847-1:n mukaisia teriä.

- Harkitse erityisten melua vähentävien terien käyttämistä.

- Älä käytä HSS-teriä.

- Älä käytä haljenneita tai vioittuneita sahanteriä.

- Älä käytä hiomalaikkoja.

- Nosta terä työkappaleen sahausurasta ennen kuin sammutat koneen.

- Varmista vinosahauksia suoritettaessa, että sahausvarsi on tiukasti kiinni.

- Älä myöskään yritä jarruttaa moottoria työntämällä esineitä tuulettimen aukkoon.

- Koneen teränsuojus nousee automaattisesti kun lasket terän alas ja päinvastoin. Teränsuojusta voi nostaa kädellä, kun sahanterää vaihdetaan tai saahaa tarkistetaan. Älä koskaan nosta sahanterää käsin, ellei saahaa ole sammutettu.

- Teränsuojuksen etuosassa on säleikkö näkyvyyden helpottamiseksi. Vaikka säleikkö vähentää huomattavasti lastujen sinkoamista, suojuksessa on aukkoja ja sahatessa tulisi pitää aina suojalaseja.

- Pidä konetta ympäröivä alue asianmukaisessa kunnossa ja puhtaana irtonaisista materiaaleista, esim. lastuista ja leikkuujätteistä.

- Tarkista säännöllisin väliajoin, että moottorin ilma-aukot ovat puhtaat eikä niissä ole lastuja.

• Vaihda kulunut kitapala.

- Irrota kone verkkovirrasta ennen sen huoltoa ja terää vaihdettaessa.

- Älä koskaan suorita puhdistus- tai huoltotöitä koneen käydessä, kun sahauspää ei ole lepoasennossa.

- Asenna kone penkille aina, kun se on mahdollista.

Muut mahdolliset vaarat

Seuraavat vaarat ovat mahdollisia, kun käytät sahaa:

- tapaturmat, jotka aiheutuvat liikkuvien osien koskettamisesta

Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

• Kuulon heikkeneminen.
• Onnettomuusvaara, jonka sahanterän suojaamattomat osat aiheuttavat.
• Tapaturmavaara, kun terää vaihdetaan.
• Sormien jääminen puristuksiin, kun suojuksia avataan.
• Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan pölyn hengittämisestä, erityisesti sahattaessa tammea, pyökkiä ja MDF-levyä.

Akkujen käyttöä koskevia turvallisuusohjeita

Palovaara! Vältä irrotetun akuston metallikontaktien asettamista oikosulkuun metallilla. Älä säilytä tai kanna akustoa ilman, että mukana tuleva suojakorkki on asetettu kontaktien päälle.

• Akkuneste, 25 - 30 % hydroksidiliuos, saattaa olla haitallista. Jos akkunestettä pääsee iholle, huuhdo se runsaalla vedellä. Neutraloi akkuneste etikalla tai sitruunamehulla. Jos akkunestettä joutuu silmiin, huuhdo silmiä runsaalla vedellä ainakin 10 minuuttia, ja ota heti yhteys lääkäriin.
• Älä koskaan yritä avata akkupakettia.

Akun ja laturin etiketit

Akun ja laturin etiketeistä näet seuraavat merkit:

Lataus käynnissä

Akku latautunut

Ongelmia latauksessa

Lataa NiMH- ja NiCd-akut

Älä kosketa akun napoja sähköä johtavilla esineillä

Älä yritä ladata viallisia akkuja

Lue käyttöohje

Laturi ei saa kastua

Vaihda viallinen johto välittömästi

Latauslämpötila +4 °C ja +40 °C välillä

Latausajan tietämiseksi katso teknisiä tietoja

Käytä aina suojalaseja ennen latauslaite kytket sen virtalähteeseen.

Laitteen merkit

Koneessa on seuraavat piktogrammit:

Lue käyttöohje

Turvallista käyttöä koskeva varoitus

Älä aseta käsiäsi tälle alueelle

Sähköturvallisuus

Laturi on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Laituris on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillistä maadoitusta.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.

Pakkauksen sisältö

Pakkaus sisältää:

1 Valmiiksi koottu katkaisu- ja jiirisaha
1 Sahanterän kuusioavain
1 Terä
1 Akkupaketti (DW017)
2 Akkua (DW017K2(H))
1 Latauslaite
1 Käyttöohje
1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A1 - A6)

DW017 jiirisaha on suunniteltu ammattimaiseen puun, puutuotteiden, alumiinin ja muovin sahaamiseen. Se suorittaa ristisahauksen, vinosahauksen ja jiirisahauksen helposti, tarkasti ja turvallisesti.

A1

1 Virtakytkin
2 Liikuteltava terän alasuojus
3 Vasemmanpuoleinen takavaste
4 Jiirisahauksen vipu
5 Jiirisahauksen salpa
6 Jiirisahauksen asteikko
7 Oikeanpuoleinen takavaste
8 Välillinen vinosahauksen lukitsin
9 Vinosahauksen lukitsin
10 Vinosahauksen asteikko
11 Vinosahauksen lukitusvipu
12 Urasahauksen loppu
13 Kaidelukituksen nuppi
14 Sahauspää alas -lukitusnuppi
15 Urasahauksen syvyyden säätönuppi
16 Karanlukitusnuppi
17 Sahauspään vapautusvipu
18 Tyōkahva
20 Lukituksen vapautus
21 Akun vapautuspainike
22 Akkupaketti

A2

23 Terän yläsuojus

24 Pölynpoiston sovitin

25 Kaiteet

26 Sahanterän kuusioavain

27 Vinosahauksen pysäytyksen ohitusnuppi

28 Pystysuoran asennon lukitsin

29 Jalustan vakautin

30 Vasemmanpuoleisen takavasteen yläosan siipiruuvi

31 Nostosyvennys

32 Kitapala

Latauslaite

DEWALT laturisi varaa DEWALT 24 V NiCd ja NiMH akkupaketteja.

A3

22 Akkupaketti

33 Latauslaite

34 Latausvalo (punainen)

Lisävarusteet

A4

35 Jalusta

A5

36 Takavasteen jatkokappale

A6

37 Pölynpoistopakkaus

A7

38 Kantohihna

Asennus

Koneen poisto kuljetuspakkauksesta (kuva B1 & B2)

• Poista saha pakkauksesta varovasti.
• Liikuta vakautinta (29) sisään ja ulos kunnes se ottaa kiinni työskentelypintaan. Kiristä ruuvit (39).
• Vapauta kaidelukituksen nuppi (13) ja lukitse sahauspää taka-asentoon painamalla sitä taaksepäin.
• Paina työkahvaa (18) alas ja vedä ulos sahauspään alas-lukitusnuppi (14) kuten kuvassa näkyy.
• Anna paineen tasaantua ja anna sahauspään nousta ylös.

Älä koskaan käytä sahaa ilman vakautinta.

Sahan kiinnittäminen (kuva C)

• Sahan kaikissa neljässä jalassa on reiät (40), jotta saha olisi helpompi kiinnittää työalustaan. Reikiä on kahta eri kokoa eri kokoisia ruuveja varten, mutta ruuveja ei tarvitse kiristää kumpaankin reikään. Kiinnitä saha aina tukevasti työpöytään tai muulle alustalle. Sahaa on helpompi siirtää paikasta toiseen jos saha ruuvataan 12,5 mm:n tai paksummalle vanerille, joka voidaan taas kiinnittää puristimilla varsinaiselle työalustalle.
• Kun kiinnität sahan vaneriin huolehdi, etteivät ruuvien päät työnny ulos vanerin pohjasta. Sahan on seistävä työalustalla tasaisesti. Kun kiinnität sahan työalustalle, kiinnitä puristimet sahan jalkojen vahvistettuihin kohtiin ruuvien aukkojen kohdalle. Kiinnityspuristimien käyttö muualla häiritsee sahan käyttöä.
• Kiinnitysalusta ei saa olla käyrä tai epätasainen, sillä tällöin työn tarkkuus kärsii. Jos saha heiluu alustalla, laita sahan jalan alle ohut tukikappale kunnes saha seisoo tukevasti alustalla.

Akkupaketti (kuva A1, A3, D1 & D2)

Akkujen lataaminen (kuva A1 & A3)

Tarkista verkkokytkentä aina ennen kuin alat ladata akkuja.

Jos sähköverkko antaa virtaa, mutta akut eivät lataudu, vie latauslaite valtuutettuun DEWALTin huoltopisteeseen.

Latauksen aikana latauslaite ja akut voivat lämmetä, mikä on aivan normaalia.

Älä lataa akkuja, mikäli ympäristön lämpötila on alle 4 °C tai yli 40 °C. Suositeltava latauslämpötila on noin 24 °C.

• Laita akkupaketti (20) latausta varten latauslaitteeseen (32) kuten kuvassa on esitetty ja kytke latauslaite sähköverkkoon. Varmista, että akku on tukevasti paikallaan latauslaitteessa. Punainen latausvalo (33) vilkkuu. Noin yhden tunnin varausajan jälkeen se lakkaa vilkkumasta ja alkaa palaa yhtäjaksoisesti. Tällöin akkupaketti on täysin latautunut.
• Punainen latausvalo vilkkuu nopeasti osoittaan häiriötä lataamisessa. Laita akkupaketti uudelleen latauslaitteeseen tai yritä uudella akkupaketilla. Jos uusikaan akku ei lataudu, vie latauslaitteesi valtuutettuun DEWALTin huoltopisteeseen.

Automaattinen säätö

Automaattinen säätö tasoittaa akkupaketin erilliset solut huippukapasiteetilla. Akkupaketit on säädettävä yön yli 10 tunnin lataus-/purkujaksottain tai aina, kun akkupaketti ei enää toimita yhtä paljon virtaa kuin aikaisemmin.

• Akkupaketti viritetään asettamalla se laturiin normaalilla tavalla. Punainen valo vilkkuu yhtäjaksoisesti, mikä osoittaa latausjakson käynnistyneen.
• Kun 1 tunnin latausjakso on valmis, valo palaa yhtäjaksoisesti eikä enää vilku. Akkupaketti on nyt ladattu täyteen ja on käyttövalmis.
• Jos paketti jätetään laturiin tunnin latauksen jälkeen, laturi siirtyy automaattisesti säätötilaan. Tämä tila on käytössä enintään 8 tunnin ajan. Akkupaketti voidaan irrottaa milloin tahansa säädön yhteydessä.

Akkupaketin asentaminen ja poistaminen (kuva D1)

• Laita akkupaketti koneessa olevaan siihen tarkoitettuun aukkoon jolloin se lukkiutuu paikoilleen. Joudut ehkä käyttämään hieman voimaa jousilukon mekanismin kytkemiseksi.
• Irrota akkupaketti painamalla vapautuspainiketta (21).

On suositeltavaa panna akku latauslaitteeseen heti, kun se on irrotettu koneesta.

Akkukansi (kuva D2)

Suojakorkki piettää irrotetun akuston kontaktit. Jos suojakorkki ei ole paikallaan, irtonaiset metalliobjektit voivat aiheuttaa oikosulun kontakteihin. Tästä on seurauksena tulipalon vaara ja akuston vaurioituminen.

• Irrota suojakorkki (41) ennen kuin asetat akuston (22) laturiin.
• Aseta suojakorkki kontaktien päälle heti, kun olet irrottanut akuston laturista tai koneesta.

Varmista, että suojakorkki on paikallaan ennen kuin säilytät tai kannat irrotetun akuston.

AIR COOLED

Tässä laturissa on sisäinen tuuletin akkuyksiköiden nopeaa jäähdyttämistä varten. Tuuletin käynnistyy automaattisesti tarvittaessa. Tuuletin käynnistyy aika ajoin myös silloin, kun laturissa ei ole akkua puhaltaakseen pölyn ilmanpoistokanavista.

Käytä aina suojalaseja ennen latauslaite kytket sen virtalähteeseen.

Suosittelemme käyttämään ainoastaan ilmajäähdytteisiä akkupaketteja niiden kestoiän pidentämiseksi.

Ylikuumentunut akku

Kun laturi tunnistaa ylikuumentuneen akun, lataaminen siirtyy ajankohtaan, jolloin akku on jäähtnyt. Kun akku on jäähtnyt, laturi siirtyy automaattisesti latausvirtaan. Tämä ominaisuus takaa akun maksimikestoiän. Punainen valo vilkkuu pitkään, sitten lyhyeen ylikuumentuneessa tilassa.

Asennus

Poista akku koneesta aina ennen asennusta.

Sahanterän asentaminen (kuva E1 - E5)

• Paina sahauspään vapautuspainiketta (17) jolla vapautat alasuojuksen (2). Nosta sitten alasuojus niin kauas kuin mahdollista.
• Löysää suojuksen kiinnitysruuvia (43) tarpeeksi, jotta suojuksen pidike (44) voidaan nostaa, jolloin päästään käsiksi terän lukitusruuviin (45).
• Kun suojuksen pidike (43) pitää alempaa suojusta ylhäällä, paina toisella kädellä karanlukitusnuppia (16) ja löysää toisella kädellä kuusioavaimella (26) vasenkierteinen terän lukitusruuvi kiertämällä avainta (45) myötäpäivään.

Kun painat karanlukitusnuppia, pyöräytä karaa kädellä kunnes se lukkiutuu. Pidä lukitusnuppia alaspainettuna, ettei kara ala pyöriä.

• Irrota terän lukitusruuvi (45) ja ulompi laippa (46).
• Aseta sahanterä (47) sisälaipan (49) vastalevyn (48). Varmista, että sahanterän alareunan hampaat osoittavat taaksepäin (käyttäjästä poispäin).
  • Laita ulompi laippa (46) paikoilleen.
• Kiristä terän lukitusruuvi (45) kiertämällä ruuviavainta vastapäivään ja pidä samanaikaisesti karanlukitusta paikallaan toisella kädellä.
• Siirrä suojuksen pidike (44) alas siten, että se peittää terän lukitusruuvin (45) kokonaan.
• Kiristä suojuksen kiinnitysruuvi (43).

Älä koskaan paina karanlukitusnuppia sahanterän pyöriessä. Varmista, että painat suojuksen pidikkeen asianmukaiselle paikalleen ja kiristät suojuksen kiinnitysruuvit, kun olet asentanut sahanterän paikalleen.

Säädöt

Poista akku koneesta aina ennen koneen säätämistä.

Katkaisu- ja jiirisahan säädöt on tarkistettu tehtaalla. Jos säätöjä kuljetuksen, käsittelyn tai jonkin muun syyn vuoksi on korjattava, noudata alla olevia säätöohjeita. Kun säädöt on tehty, niiden tulisi säilyä muuttumattomina.

Sahanterän säätö suhteessa takavasteeseen (kuva F1 - F4)

• Vapauta jiirisahauksen vipu (4) ja paina jiirisahauksen salpaa (5) jiirisahausvarren (50) vapauttamiseksi.
• Käännä jiirisahausvartta kunnes jiiri on 0°. Älä kiristä vipua.
• Paina sahauspäätä alas sen verran, että sahanterä menee puukappaleen läpi ja ulottuu kitapalaan (51).
• Laita suorakulmain (52) takavasteen vasenta puolta (7) ja sahanterää (47) vasten (kuva F3).

Älä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Tee säädöt seuraavasti:
• Löysää ruuvit (53) ja siirrä jiirisahaus/asteikko -kokoonpanoa oikealle tai vasemmalle, kunnes sahanterä on 90° takavasteeseen nähden suorakulmaimella mitattaessa.

- Kiristä ruuvit (53) uudelleen. Älä kiinnitä huomiota jiirisahauksen kulmaosoittimeen tässä vaiheessa.

Jiirisahauksen kulmaosoittimen säätö (kuva F1, F2 & G)

• Vapauta jiirisahauksen vipu (4) ja paina jiirisahauksen salpaa (5) jiirisahausvarren (50) vapauttamiseksi.
• Käännä jiirisahausvartta niin, että jiirisahauksen kulmaosoitin (54) on nollassa, kuten kuvassa G.
• Anna jiirisahauksen vivun olla löysällä ja anna salvan naksahtaa paikalleen kun sahausvarsi on nollakohdassa.
• Tarkkaile osoitinta (54) ja jiirisahausasteikkoa (6). Jos osoitin ei ole täsmälleen nollassa, löysää ruuvia (55), siirrä osoitin 0°:een ja kiristä ruuvi.

Jiirisahauksen lukitus/pidätystangon säätö (kuva H)

Jos sahan jalustaa voidaan liikuttaa jiirisahauksen vivun (4) ollessa lukittuna, jiirisahauksen lukitus/pidätystankoa (56) pitää säätää.

• Vapauta jiirisahauksen vipu (4).
- Kiristä jiirisahauksen lukitus/pidätystanko (56) kokonaan ruuvitaltalla (57). Löysää sitten tankoa neljänneskierros.
- Tarkista, että pöytä ei liiku, kun vipu (4) on lukittu johonkin kulmaan (ei esiasetettuun).

Sahanterän tarkistus ja säätö suhteessa pöytään (kuva I1 - I4)

• Löysää vinoleikkauksen lukitusvipu (11).
• Paina sahauspäätä oikealle varmistaaksesi sen, että se on täysin pystysuorassa ja kirstä vinosahauksen lukitusvipu.
• Paina sahauspäätä alas sen verran, että sahanterä menee puukappaleen läpi ja ulottuu kitapalaan (51).
• Aseta kolmioviiivain (52) pöydälle ja terää (47) vasten (kuva 12).

Älä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Tee säädöt seuraavasti:
• Löysää vinosahauksen lukitusvipua (11) ja kierrä pystysuoran asennon lukitusruuvia (28) sisään tai ulos, kunnes terä on 90°:n kulmassa pöytään nähden suorakulmaimella mitattaessa.
• Jos vinosahauksen osoitin (58) ei ole asteikolla (10) täsmälleen nollassa, löysää ruuvia (59), joka pitää osoittimen paikoillaan, ja siirrä osoitinta tarpeen mukaan.

Takavasteen säätö (kuva J)

Vasemman puoleisen takavasteen yläosaa voidaan siirtää, jotta saha saadaan 48°:n vinosahausasentoon vasemmalle. Takavasteen (3) säätö:

• Löysää vasteen siipiruuvi (30) ja siirrä vastetta vasemmalle.
• Testaa sahauskulma ilman sähkövirtaa ja tarkista terän liikkumatila. Säädä vaste mahdollisimman lähelle sahanterää, jotta se tukisi työkappaletta kunnolla häiritsemättä kuitenkaan sahausvarren liikettä ylös ja alas.
• Kiristä ruuvi.

Ohjainuraan (60) voi joutua sahanpurua. Puhdista ohjainura sahanpurusta tikulla tai puhaltimella.

Vinosahauksen pysäytysten ohittaminen (kuva K)

Vinosahauksen pysäytykset auttavat asettamaan sahanterän pystysuoraan asentoon ja 45° vinosahausasentoon. Ohittamalla vinosahauksen pysäytykset, vinosahauksen kulmat voidaan asettaa välille 2° oikealla - 48° vasemmalla.

• Vinosahauksen pysäytykset ohitetaan vapauttamalla sahauspää ja painamalla sitä hieman vasemmalle, vetämällä sitten ohitusnuppi (27) ulos ja kääntämällä se ohitusasentoon (62). Ohitusnuppi naksahtaa automaattisesti paikalleen.
• Aseta haluttu vinosahauskulma ja kiristä sahauspää tähän asentoon.
• Lopeta ohitus kääntämällä ohitusnuppi (27) takaisin vinosahauksen pysäytysasentoon (61).

Välillinen vinosahauksen lukitsin

Välillinen vinosahauskulma on esiasetettu 33,85°:een, mikä mahdollistaa nopean asetuksen päällyslistojen sahausta varten.

- Välillisen vinosahauksen lukitsimen aktivoimiseksi, käännä ohitusnuppi (27) välilliseen vinosahauksen lukitusasentoon (63).

Vinosahauskulman tarkistus ja säätö (kuva A1, A2 & I5)

• Varmista, että ohitusnuppi (27) on vinosahauksen lukitusasennossa.
• Löysää vasemman takavasteen siipiruuvi (30) ja siirrä takavasteen yläosaa vasemmalle mahdollisimman pitkälle.
• Löysää vinosahauksen lukitusvipu (11) ja siirrä sahauspää vasemmalle. Tämä on 45°:n vinosahausasento.
• Tee säädöt seuraavasti:
• Käännä pysäytysruuvi (9) tarpeen mukaan sisään tai ulos, kunnes osoitin (58) näyttää 45°.

Välillisen vinosahauskulman tarkistus ja säätö (kuva A1, A2 & I6)

• Varmista, että ohitusnuppi (27) on vinosahauksen lukitusasennossa.
• Löysää vasemman takavasteen siipiruuvi (30) ja siirrä takavasteen yläosaa vasemmalle mahdollisimman pitkälle.
• Löysää vinosahauksen lukitusvipu (11) ja siirrä sahauspää vasemmalle. Tämä on 33,85°:n vinosahausasento.
• Tee säädöt seuraavasti:
• Käännä pysäytysruuvi (8) tarpeen mukaan sisään tai ulos, kunnes osoitin (58) näyttää 33,85°.

Kaideohjauksen säätö (kuva L)

• Tarkista säännöllisin väliajoin, että kaiteilla on vapaa väli.
• Vapaata väliä voidaan pienentää kääntämällä asteittain asetusruuvia (64) myötäpäivään samalla liu’uttaen sahauspäätä edestakaisin.

Käyttöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

Ennen käyttämistä:

• Asenna suositusten mukainen sahanterä. Älä käytä kuluneita sahanteriä. Sahan suurin pyörimisnopeus ei saa ylittää sahanterän suurinta pyörimisnopeutta.
• Anna terän leikata vapaasti. Älä sahaa väkipakolla.
• Anna moottorin saavuttaa täydet kierrokset ennen sahaamista.
• Varmista että kaikki lukitusruuvit ja kahvat ovat tiukasti kiinni.
  • Tarkista työkappaleen kiinnitys.
• Vaikka tällä sahalla on mahdollista sahata puuta ja monia ei-rautametalleja, käyttöohjeissa viitataan vain puun sahaamiseen. Samat perusohjeet pätevät myös muiden materiaalien sahaukseen. Älä sahaa rautametalleja (rautaa ja terästä), kuitusementtiä tai kiveä tällä sahalla!
• Käytä kitapalaa. Älä käytä konetta jos kitapalan ura on leveämpi kuin 10 mm.

Koneen käynnistäminen ja sammuttaminen (kuva M)

Liipaisimessa on kolo (65), johon voidaan laittaa munalukko työkalun lukitsemiseksi.

• Työkalun käyttämiseksi, paina lukituksen vapautuspainiketta (20) ja sitten on/off-virtakytkintä (1).
  • Vapauta lukituksen vapautuspainike (20).
• Pysäytä kone vapauttamalla kytkin.

Tavallinen sahaus

Pystysuora katkaisusahaus (kuva A1, A2 & N)

• Vapauta jiirisahauksen vipu (4) ja paina jiirisahauksen salpaa (5).
• Lukitse salpa asentoon 0° ja kiristä jiirisahauksen vipu.
• Laita puunkappale vastetta vasten (3 & 7).

• Tartu kädensijasta (18) ja paina sahauspään vapautusnuppia (17). Käynnistä saha liipaisinkytkimestä (1).

• Paina sahauspäätä alas ja leikkaa puun läpi, kunnes saha ulottuu kitapalan uraan (32).

• Kun sahaus on suoritettu, irrota kytkimestä ja odota, että sahanterä on täysin liikkumatta ennen kuin palautat terän pään sen yläasentoon.

Liukukatkaisun suorittaminen (kuva O)

Ohjauskaide mahdollistaa suurten kappaleiden 50 x 100 mm - 500 x 1000 mm sahaamisen käyttäen ulos-alas-takaisin liukuliikettä.

• Vapauta kaidelukituksen nuppi (13).
- Vedä sahauspää kohti itseäsi ja käynnistä työkalu.
- Laske sahauspää työkappaleeseen ja paina sahauspäätä takaisin sahauksen suorittamiseksi.
- Toimi ylläkuvatun mukaisesti.

• Älä suorita liukukatkaisuja 50 x 100 mm:iä pienemmille työkappaleille.
• Muista lukita sahauspää taka-asentoon, kun liukukatkaisu on valmis.

Jiirisahaus (kuva A1, A2 & P)

• Vapauta jiirisahauksen vipu (4) ja paina jiirisahauksen salpaa (5). Käännä sahausvartta oikeaan tai vasempaan haluttuun kulmaan.
• Jiirisahauksen salpa asettuu automaattisesti kohtiin 10°, 15°, 22,5°, 31,62° ja 45° sekä vasemmalla että oikealla, sekä kohtiin 50° vasemmalla ja 60° oikealla. Jos haluat valita jonkin välikulman, pidä sahauspäätä paikallaan ja kiristä jiirisahauksen vipu.
• Varmista aina ennen sahausta että jiirisahauksen vipu on kunnolla kiristetty.
• Jatka kuten kohdassa "Kohtisuora sahaus".

Kun sahataan laudan päätä ja siitä jää vain pieni jäännöspala, aseta lauta sahauspöydälle siten, että irrotettava kappale (jäännöspala) jää sille puolen terää, missä jiirikulma suhteessa takavasteeseen on suurempi: kun jiiri on vasempaan, jäännöspala jää oikealle; jos taas jiiri on oikeaan, jää jäännöspala vasemmalle.

Vinosahaus (kuva A1, A2 & Q)

Vinosahauskulmat voidaan säätää 2°:sta vasempaan 48°:seen oikeaan, ja samalla jiirisahausvarsi voidaan säätää välille 0 ja enintään 45° vasempaan tai oikeaan.

• Löysää vasemman takavasteen siipiruuvi (30) ja siirrä takavasteen (3) yläosaa mahdollisimman pitkälle vasemmalle. Löysää vinosahauksen lukitusvipu (11) ja säädä haluttu vinosahauskulma.
  • Kiristä vinosahauksen lukitusvipu (11).
• Jatka kuten kohdassa "Kohtisuora sahaus".

Sahausjäljen laatu

Sahausjäljen tasaisuus riippuu monista tekijöistä, esim. sahattavasta materiaalista. Kun tarvitaan hyvin tasaista jälkeä listoja ja muita tarkkuustöitä varten, terävä sahanterä (60-hampainen karbiditerä) ja hitaampi, tasainen sahaus antaa paremman tuloksen.

Varmista ettei sahattava materiaali siirry paikaltaan sahattaessa. Kiinnitä työstökappale kunnolla. Anna sahanterän pyörimisliikkeen pysähtyä aina ennen kuin nostat sahauspäätä. Jos puunkappaleen takaosa sahattaessa säröytyy, liimaa pala peiteteippiä puuhun leikkauskohtaan. Sahaa teipin läpi ja poista teippi varovasti kun sahaus on tehty.

Sahausamento

Oikea sahausasento helpottaa työskentelyä, ja tällöin sahaaminen on myös tarkempaa ja turvallisempaa.

• Älä koskaan laita käsiäsi liian lähelle leikkuualuetta.
• Älä laita käsiäsi 150 mm lähemmäksi sahanterää.
• Pidä sahattaessa työstökappaletta tukevasti pöytää ja takavastetta vasten.

Pidä kädet paikoillaan kunnes olet vapauttanut virtakytkimen ja sahanterän pyöriminen on täysin pysähtynyt.

• Testaa sahan leikkuulinja (ilman virtaa) ennen lopullista sahausta.
• Älä laita käsiäsi ristiin.
• Kun liikutat sahausvartta oikeaan ja vasempaan, seiso aina hieman sahanterän vieressä.
• Katso säleikön läpi kun seuraat sahausviivaa.

Taulukehysten, laatikoiden tai muiden nelitahoisten esineiden leikkaaminen (kuva R1 & R2)

Listojen ja kehysten viimeistely

Sahaa ensin muutama testipala, kunnes saat tuntuman sahaasi.

Katkaisu- ja jiirisaha sopii hyvin erilaisten kulmien sahaukseen R1.

Liitos voidaan tehdä joko vino- tai jiirisäädöllä.

Vinosahaussäätö

Kahden laudan vinosahauskulma säädetään 45°:seen, jolloin saadaan 90°:n kulma. Jiirisahausvarsi lukitaan nollaan. Puunkappale sijoitetaan tasainen, leveä puoli sahauspöytää vasten ja kapea reuna takavasteeseen päin.

Jiirisahaussäätö

Sama sahaus voidaan tehdä säätämällä jiirisahauskulmaa oikealle ta vasemmalle. Puunkappale sijoitetaan sahalle leveä pinta takavastetta vasten.

Plirokset (kuva R1 & R2) ovat vain nelitahoisia kohteita varten. Kun sivujen määrät muuttuvat, muuttuvat myös jiiri- ja vinosahauskulmat. Alla olevasta taulukosta nähdään oikeat sahauskulmat eri malleille olettaen, että kaikki sivut ovat yhtä pitkiä. Jos haluamaasi mallia ei ole kaaviossa, jaa 180° sivujen määrällä, kun haluat tietää jiiri- tai vinosahauskulman.

Sivujen määrä Jiiri- tai vinosahauskulma

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Yhdistetty vino- ja jilirisahaus (kuva S1 & S2)

Tällä sahalle voidaan säätää sekä jiirisahaus- (kuva R2) että vinosahauskulma (kuva R1) samanaikaisesti. Yhdistettyä jiiri- ja vinosahausta voidaan tarvita kun sahataan kehyksiä tai laatikoita, joissa on kaltevat reunat kuten kuvassa S1.

Jos leikkuukulma vaihtelee tarkista, että vinosahauksen ja jiirisahauksen lukitusvivut ovat tiukasti kiinni. Nämä vivut on muistettava kiristää aina kun vino- tai jiirisahauskulmaa muutetaan.

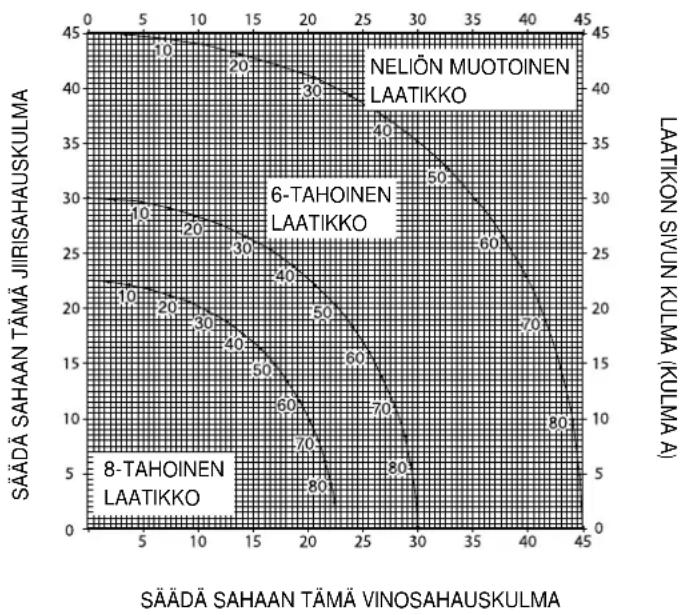

• Allaoleva kaavio helpottaa sinua tavallisimmissa yhdistelmäsahauksissa tarvittavien oikeiden vino- ja jiirisahaussäätöjen valinnassa.
  Valitse haluttu kulma "A" (kuva S2) ja etsi kulma kaavion kaarelta.
  Seuraa kaarelta pystysuoraa viivaa suoraan alas akselille, josta löydät oikean vinosahauskulman, ja seuraa kaarelta vaakasuoraa viivaa toiselle akselille, josta näet oikean jiirisahauskulman.
• Säädä sahaasi saadut jiiri- ja vinosahauskulmat, ja tee muutama koesahaus hukkapaloihin.
• Harjoittele liitettävien kappaleiden liittämistä toisiinsa. Esimerkki: Kun haluat nikkaroida 4-tahoisen laatikon, jonka ulkokulmat ovat 25° (kulma “A”) (kuva S2). Etsi luku 25° kaarelta.
  Seuraa vaakasuoraa viivaa kaaren kohdasta 25° jompaan kumpaan suuntaan, jolloin saat akselilta selville oikean jiirisahauskulman (23°).
  Samalla tavalla, seuraa pystysuoraa viivaa kaaren kohdasta 25° ylös tai alaspäin, jolloin saat akselilta selville oikean vinosahauskulman (40°).

Tee aina muutama koesahaus hukkapaloille, joilla varmistat sahauskulmien oikeat säädöt.

Lattialistojen sahaus

Lattialistojen sahaus tehdään 45°:n vinosahauskulmassa.

• Testaa kulmien säätö aina ilman virtaa ennen kuin sahaat työstökappaleita.
• Sahaamisen pitää tapahtua siten, että listan päällispuoli on litteänä sahaa vasten.

Sisäkulma

- Vasen puoli

• Sijoita lista työpöydälle yläreuna takavasteeseen päin.
• Säilytä sahauskappaleen vasen puoli.

- Oikea puoli

• Sijoita lista työpöydälle alareuna takavasteeseen päin.
• Säilytä sahauskappaleen vasen puoli.

Ulkokulma

- Vasen puoli

• Sijoita lista työpöydälle alareuna takavasteeseen päin.
• Säilytä sahauskappaleen oikea puoli.

- Oikea puoli

• Sijoita lista työpöydälle yläreuna takavasteeseen päin.
• Säilytä sahauskappaleen oikea puoli.

Päällyslistojen sahaus

Päällyslistojen sahaus tehdään yhdistetyllä jiirisahauksella. Jotta päästäisiin täydelliseen tarkkuuteen, sahan jiirikulman esiasetettu arvo on 31,62° ja vinosahauskulman 33,85°. Nämä asetukset pätevät standardeihin päällyslistoihin, joiden kulma on ylhäällä 52° ja alhaalla 38°.

• Tee koesahaus ennen lopullista sahausta jätemateriaalia käyttäen.
• Sahaus tehdään vasemmassa vinosahauskulmassa siten, että listan päällispuoli on pohjaa vasten.

Sisäkulma

- Vasen puoli

• Listan yläreuna takavasteeseen päin.
• Oikea jiirikulma.
• Säilytä sahauskappaleen vasen puoli.

- Oikea puoli

• Listan alareuna takavasteeseen päin.
• Vasen jiirikulma.
• Säilytä sahauskappaleen vasen puoli.

Ulkokulma

- Vasen puoli

• Listan alareuna takavasteeseen päin.
• Vasen jiirikulma.
• Säilytä sahauskappaleen oikea puoli.

- Oikea puoli

• Listan yläreuna takavasteeseen päin.
• Oikea jiirikulma.
• Säilytä sahauskappaleen oikea puoli.

Urasahaus (kuva T)

Saha on varustettu urasahauksen pysäyttimellä (12) ja peukaloruuvilla (15), jotka mahdollistavat urasahauksen.

• Käännä urasahauksen pysäytys (12) kohti sahan etuosaa.
• Aseta urasahauksen syvyys säätämällä peukaloruuvia (15). Lukitusmutteri (66) voidaan joutua vapauttamaan ensin.
• Aseta noin 5 sentin jätemateriaalin palanen takavasteen ja työkappaleen väliin, suoran urasahauksen suorittamiseksi.

Pölyn poisto (kuva A2 & A6)

Tämä kone on varustettu pölynpoistokohdalla (24), johon voidaan kytkeä pölynpoistopakkaus (37) (saatavana lisävarusteena).

- Käytä aina kun voit purunpoistoimuria, joka on puun sahaamiseen liittyvien lastunpoiston direktiivien mukainen.

Pienten palasten leikkaaminen (kuva A5)

Takavasteen jatkokappale (36) (saatavana lisävarusteen) helpottaa pienten palasten leikkaamista.

Pitkien työstökappaleiden tuki (kuva A4)

• Tue aina pitkät työstökappaleet.
• Parhaan sahaustuloksen saavuttamiseksi käytä ohjainputkia (35), joilla pidennät sahapöydän pituutta (lisävaruste). Pitkät työstökappaleet voidaan tukea sahapukkia yms. vasten, etteivät työstökappaleen päät roiku ilmassa.

Sahanterät

Saavuttaaksesi ohjeiden mukaiset sahausalueet, käytä halkaisijaltaan 216 mm sahanteriä, joissa on 30 mm teräkeskiöt.

Erikoissahanterien, joissa on suurempi määrä hammastuksia tai jotka ovat paksumpia, käyttö vähentää yhdellä latauskerralla suoritettavien leikkausten määrää.

Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Kuljetus (kuva B2)

Jalustaan voidaan kiinnittää kantohihnan työkalun helppoa kantamista varten. Kantohihna (katso kuva A7) on saatavana lisävarusteena.

• Kun kuljetat sahaa, laske sahauspää alas ja paina alas-lukitusnuppia (28).
• Lukitse kaidelukituksen nuppi siten, että sahaspää on etuasennossa. Lukitse jiirisahauksen varsi oikeanpuoleisimpaan jiirikulmaan, liu'uta takavaste (3) kokonaan sisälle ja lukitse vinosahauksen vipu (11) siten, että sahaspää on pystysuorassa asennossa, jolloin työkalu on pienimmillään.
• Kanna sahaa aina nostosyvennyksistä (31) (kuva B2).

Huolto-ohjeita

DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Puhdistus

• Vedä laturin pistotulppa pistorasiasta, ennenkuin puhdistat vaipan pehmeällä rievulla.
• Irrota akkukotelo, ennenkuin puhdistat sähkötyökalusi.
• Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.
• Puhdista pöydänpinta säännöllisesti.
• Puhdista pölynkeräysjärjestelmä säännöllisesti.

Vältä puhdistusaineiden tai voiteluöljyjen käyttöä sahan huollossa. Etenkin spray- ja aerosolipuhdistusaineet voivat vaurioittaa muovista teräsuojusta.

Kitapalan puhdistus ja huolto (kuva U)

Puhdista kitapalan alla oleva alue säännöllisesti.

Vaihda kitapala, jos se on kulunut.

• Irrota kitapalan (32) kiinnitysruuvit (67).
• Poista kitapala ja puhdista sen alla oleva alue.
• Asenna kitapalan osat ja ruuvit takaisin.
• Kiristä ruuvit käsin.
• Säädä kitapalaa seuraavasti:
• Paina sahauspäätä alas sen verran, että sahanterä menee puukappaleen läpi ja ulottuu kitapalaa.
• Säädä jokaista kitapalan osaa siten, että ne osuvat tarkasti terän hammastuksiin.
• Kiristä ruuvit.

Ympäristö

Ladattavat akut

Tämä pitkäikäinen akkupaketti täytyy ladata, kun se ei enää anna riittävästi virtaa töiden tekemiseen. Kun akkuja ei voi enää ladata, hävitä ne ympäristöystävällisesti.

• Tyhjennä akku käyttämällä lataus loppuun ja poista se koneesta.
• NiCd- ja NiMH-akkuja voidaan kierrättää. Jätä akku johonkin paikkakuntasi kierrätyskeskuksista tai valtuutettuun DEWALT-huoltoliikkeeseen.

HUOM! Kuluttajana olet vastuussa että loppuunkäytetty akku kierrätetään asianmukaisesti.

Koneet, joita ei enää tarvita

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DeWALTin huoltopisteeseen.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

- YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO

DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU •

Jos DEWALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluetelosta tai ottamalla yhteyttä DEWALTiin. Lista valtuutetuista DEWALT-huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com.

Maahantuoja Suomi: Black & Decker Oy

GERINGSÅG DW017

Vi gratulerar!
