GEBRUIKSAANWIJZING DW017 DEWALT

U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker.

Technische gegevens

	DW017
Geluidsdruk (LRA) dB(A) 88
Geluidsvermogen (LWA) dB(A) 101
Gewogen kwadratische gemiddelde waarde van de versnelling m/s	2	< 2,5 m/s2
Spanning V 24
Afgegeven vermogen W 630
Zaagbladdiameter mm 216
Asgat mm 30
Max. bladdikte mm 1,6
Max. snelheid zaagblad min	-1	4.000
Max. afkortcapaciteit onder 90° mm 300
Max. verstekzaagcapaciteit onder 45° mm 212
Max. zaagdiepte 90° mm 70
Max. afschuining 45° mm 50
Verstek (max. posities) links 50°rechts 60°
Afschuining (max. posities) links 48°rechts 2°
0° verstek
Eindbreedte bij max. hoogte 70 mm	mm 300
Eindhoogte bij max. breedte 300 mm	mm 70
45° verstek naar links
Eindbreedte bij max. hoogte 70 mm	mm 212
Eindhoogte bij max. breedte 212 mm	mm 70
45° verstek naar rechts
Eindbreedte bij max. hoogte 70 mm	mm 212
Eindhoogte bij max. breedte 212 mm	mm 70
45° afschuining links
Eindbreedte bij max. hoogte 50 mm	mm 300
Eindhoogte bij max. breedte 300 mm	mm 50
31,62° verstek, 33,85° afschuining
Eindhoogte bij max. breedte 254 mm	mm 65
Remtijd van zaagblad	s < 5,0
Stofafzuigingsrendement	mg/m3< 2,0
Gewicht	kg 20,5
Accu	DE0242	DE0241
Type accu	NiCd	NiMH
Spanning V 24 24
Gewicht	kg 1.4
Oplader	DE0246
Netspanning	VAC 230
Oplaadduur	min 60/70
Gewicht	kg 0.6
Zekeringen:
230 V machines	10 A

In deze handleiding worden de volgende pictogrammen gebruikt:

Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.

Geeft elektrische spanning aan.

EG-Verklaring van overeenstemming

DW017

DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1 & EN 61029.

Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding.

Veiligheidsinstructies

Neem bij het gebruik van stationaire elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving kan tot ongelukken leiden.

2 Houd rekening met omgevingsinvloeden

Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht (250 – 300 Lux). Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

3 Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine of de elektriciteitskabel niet aanraken.

4 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Houd lang haar bijeen. Draag bij het werken buitenshuis bij voorkeur geschikte werkhandschoenen en schoenen met profielzolen.

5 Persoonlijke bescherming

Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. Draag eveneens een hittebestendig schort indien de vrijkomende spanen aanzienlijk heet kunnen zijn. Draag altijd gehoorbescherming.

6 Bescherming tegen elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Bij gebruik onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(Fl)-schakelaar voor te schakelen, verhoogd worden.

7 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

8 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

9 Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

10 Sluit de uitrusting van de stofafvoer aan

Indien hulpmiddelen zijn meegeleverd voor de aansluiting van stofafvoer en voorzieningen voor stofopvang, zorg dan dat deze zijn aangesloten en naar behoren worden gebruikt.

11 Verwijder sleutels of hulpgereedschappen

Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

12 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming.

13 Controleer de machine op beschadigingen

Controleer de machine voor gebruik op schade. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben.

Vergewis u er van dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt. Defecte of beschadigde onderdelen dienen door een erkend D≡WALT servicecentrum te worden vervangen. Probeer nooit om de machine zelf te repareren.

14 Verwijder de accu

Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekomen voordat u deze achterlaat. Verwijder de accu als u de machine niet gebruikt, voordat u gereedschappen, accessoires of onderdelen van de machine verwisselt en voordat u onderhoud aan de machine uitvoert.

15 Voorkom onbedoeld inschakelen

Wees ervan verzekerd dat de machine is uitgeschakeld voordat u de accu aanbrengt.

16 Misbruik het snoer niet

Trek niet aan de kabel om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

17 Berg de machine veilig op

Indien niet in gebruik, dienen machines te worden opgeborgen in een droge, afsluitebare plaats, buiten bereik van kinderen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet.

19 Reparaties

Deze machine voldoet aan alle geldende veiligheidsvoorschriften. Wendt u voor reparaties tot een erkend DEWALT Service-center Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.

Aanvullende veiligheidsvoorschriften voor verstekzagen

• Zorg er voor dat alle knoppen en hendels goed vastgedraaid zijn.
• Gebruik de machine niet als de beschermkap niet op zijn plaats zit, of als de beschermkap niet functioneert of niet goed onderhouden is.
• Gebruik de zaag nooit zonder de sleufplaat.
• Houd handen uit de buurt van het zaagblad wanneer de machine is aangesloten op de elektrische voeding.
• Probeer nooit om een draaiende machine te stoppen door het zaagblad te blokkeren; op deze manier kunnen de ernstigste ongelukken gebeuren.
• Lees altijd eerst de handleiding voordat u een accessoire gebruikt. Onjuist gebruik van een accessoire kan schade veroorzaken.
• Selecteer het juiste zaagblad voor het te zagen materiaal.
• Neem de op het zaagblad aangeduide maximum snelheid in acht.
• Gebruik een houder of draag handschoenen bij het hanteren van zaagbladen.
• Gebruik geen zaagblad met een grotere of kleinere diameter dan is voorgeschreven. Voor de juiste specificaties van het zaagblad, zie technische gegevens. Gebruik alleen de bladen die in deze handleiding worden gespecificeerd en voldoen aan EN 847-1.
  • Overweeg om speciaal ontwikkelde geluidsarme bladen te gebruiken.
• Gebruik geen HSS-bladen.
• Gebruik geen gescheurde of beschadigde zaagbladen.
• Gebruik geen slijpschijven.
• Licht het zaagblad uit de zaagsnede in de werkstukopening, voordat de bedieningsschakelaar wordt losgelaten.
• Zorg dat de arm bij het uitvoeren van afschuinzaagsneden goed vastzit.
• Zet geen wig tegen de ventilator om op die manier de motoras tegen te houden.

• De beschermkap van het zaagblad zal automatisch omhooggaan als de arm naar beneden wordt getrokken. De beschermkap kan met de hand omhoog geduwd worden bij het monteren of verwijderen van het zaagblad of voor inspectie van het zaagblad. Licht de beschermkap nooit op terwijl de machine ingeschakeld is.

• Voor een goed zicht tijdens het werk is de voorkant van de beschermkap voorzien van louvre-openingen. Hoewel louvre-openingen zorgen voor een drastische vermindering van rondvliegende spanen, moet tijdens het zagen en het kijken in de louvre-openingen altijd een veiligheidsbril worden gedragen.

• Houd de omgeving van de machine schoon en vrij van rondzwervend materiaal zoals bijv. spaanders en restafval.
• Controleer regelmatig of de luchtsleuven van de motor schoon en vrij van spaanders zijn.
• Vervang de sleufplaat indien versleten.
• Ontkoppel de machine van de voeding wanneer onderhoudswerkzaamheden moeten worden uitgevoerd of wanneer het zaagblad moet worden vervangen.
• Voer nooit schoonmaak- of onderhoudswerkzaamheden uit terwijl de machine nog draait en de kop niet in ruststand is.
• Monteer de machine indien mogelijk altijd op een werkbank.

Overige gevaren

De volgende gevaren zijn inherent aan het gebruik van deze zaagmachines:

- verwonding door het aanraken van roterende delen

Ondanks toepassing van de veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde gevaren bestaan, en wel met name:

• Gevaar voor gehoorbeschadiging.
• Gevaar voor verwonding door de niet afgedekte gedeelten van het zaagblad.
• Gevaar voor verwonding bij het verwisselen van het zaagblad.
• Gevaar voor beklemming van vingers bij het openen van de afdekkap.
• Gezondheidsrisico door het inademen van stof, met name bij het verwerken van eiken- en beukehout.

Extra veiligheidsrichtlijnen voor accu's

Brandgevaar! Voorkom kortsluiting tussen de contactpunten van een losse accu. Bewaar of verplaats de accu niet zonder dat de meegeleverde afdekdop over de contactpunten is geplaatst.

• De accuvloeistof bestaat uit een 25-30 % oplossing van kalium hydroxide en kan gevaarlijk zijn. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddellijk met water af. Neutraliseer de vloeistof met een zwak zuur zoals citroensap of azijn. Indien de accuvloeistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minuten met schoon stromend water. Raadpleeg vervolgens een arts.
• Probeer nooit een accu open te maken.

Labels op de oplader en op de accu

De labels op de oplader en op de accu laten de volgende pictogrammen zien:

Laadproces op gang

Laadproces beëindigd

Laadprobleem

NiMH

NiCd Geschikt voor NiMH- en NiCd-accu's

Niet met geleidende voorwerpen aan de contactpunten komen

Geen beschadigde accu's laden

Lees voor het gebruik de handleiding

Niet aan water blootstellen

Beschadigd snoer direct laten vervangen

Alleen laden bij temperaturen tussen 4 °C en 40 °C

Zie technische gegevens voor de oplaadduur

Draag een veiligheidsbril als u de netstekker in het stopcontact steekt.

Labels op de machine

Op de machine vindt u de volgende pictogrammen:

Lees voor het gebruik de handleiding

Waarschuwing voor veilig gebruik

Plaats uw handen niet binnen dit gebied

Elektrische veiligheid

De elektrische motor is ontwikkeld voor een bepaalde spanning. Controleer altijd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controleer tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning.

Uw DEWALT-oplader is dubbel geïsoleerd overeenkomstig EN 60335.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Gebruik verlengsnoeren alleen in uiterste noodzaak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 1 mm²; de maximum snoerlengte is 30 m.

Inhoud van de verpakking

De verpakking bevat:

1 Gemonteerde verstekzaagmachine
1 Zaagbladsleutel
1 Zaagblad
1 Accu (DW017)
2 Accu's (DW017K2(H))
1 Oplader
1 Handleiding
1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A1 - A6)

Uw DW017 verstekzaagmachine is ontworpen voor het professioneel zagen van hout, houtproducten, aluminium en kunststoffen. De belangrijkste zaagbewerkingen - afkorten, schuinzagen en verstekzagen - kunnen zo eenvoudig, nauwkeurig en veilig worden uitgevoerd.

A1

1 Aan/uit-schakelaar

2 Onderste beschermkap

7 Parallelgeleiding rechts

8 Aanslag afstelling tussenliggende afschuinpositie

9 Aanslag afstelling afschuinpositie

10 Afschuinschaal

11 Afschuinklemknop

12 Groefaanslag

13 Vergrendelknop geleiderail

14 Vergrendelingsstift zaagkop

15 Groefdiepte-instelling

16 Spindelvergrendeling

17 Zaagkop-ontgrendeling

18 Bedieningshendel

20 Ontgrendelknop

21 Accuvergrendeling

22 Accu

A2

23 Bovenste beschermkap

24 Stofafzuigadapter

25 Rails

26 Zaagbladsleutel

27 Deblokkeerknop afschuinaanslag

28 Aanslag afstelling verticale positie

29 Stabilisator

30 Klemknop bovenkant parallelgeleiding links

31 Handvat

32 Sleufplaat

Oplader

Uw DEWALT oplader is geschikt voor DEWALT NiCd- en NiMH-accu's van 24 V.

A3

22 Accu

33 Oplader

34 Oplaadindicatie (rood)

Opties

A4

35 Onderstel

A5

36 Aanslaginzetstuk

A6

37 Stofafzuigkit

A7

38 Draagriem

Opstellen

Uitpakken (fig. B1 & B2)

• Haal de zaag voorzichtig uit het verpakkingsmateriaal.
• Beweeg de stabilisator (29) naar binnen of buiten totdat ze het werkstuk raakt. Draai de schroeven (39) vast.
• Zet de vergrendelknop (13) vrij en duw de zaagkop naar achteren om hem in de achterste positie te vergrendelen.
• Druk de bedieningshendel (18) omlaag en trek aan de vergrendelpin (14), zoals afgebeeld.
• Verminder de druk langzaam en laat de kop geheel omhoogkomen.

Gebruik de zaag nooit zonder de stabilisator.

Werkbankmontage (fig. C)

• In de vier voeten zijn gaten (40) aangebracht om montage op de werkbank te vergemakkelijken. Er zijn twee gatmaten voor twee verschillende schroefdiameters. Het is niet nodig om beide gaten te gebruiken. Zorg voor een stevige montage, opdat de zaagmachine niet kan bewegen. Moet de zaagmachine draagbaar blijven, monteer de machine dan op een stuk multiplex met een dikte van 12,5 mm of meer, dat op de werkbank of samen met de machine op een andere werkplek op een andere werkbank kan worden bevestigd.
• Wanneer de zaagmachine op multiplex wordt bevestigd, zorg er dan voor dat de schroeven niet aan de onderkant van het hout uitsteken. Het multiplex moet geheel tegen het blad van de werkbank aanliggen. Bij het klemmen op elk ander oppervlak moeten de plaatsen van de bevestigingsgaten worden gebruikt om te klemmen. Klemmen op een ander punt zal het werken met de zaagmachine bemoeilijken.
• Om aanlopen en onnauwkeurigheid te voorkomen, mag het bevestigingsblad niet krom of oneffen zijn. Als de zaagmachine op het werkblad wankelt, plaats dan een dun stukje materiaal onder één van de voeten tot de machine stevig op het werkblad staat.

Accu (fig. A1, A3, D1 & D2)

Oplader (fig. A1 & A3)

Controleer altijd de netspanning, voordat u de accu oplaadt. Als de netspanning normaal aanwezig is, maar de accu niet wordt opgeladen, breng dan uw oplader naar een erkend DeWALT Service-center. Tijdens het opladen kunnen oplader en accu warm aanvoelen. Dit is normaal en duidt niet op een defect.

Laad de accu niet op bij omgevingstemperaturen < 4 °C of > 40 °C.

Aanbevolen oplaadtemperatuur: ca. 24 °C.

• Plaats de accu (20) in de oplader (32) zoals weergegeven en steek de stekker van de oplader in het stopcontact. Let erop dat de accu goed in de oplader zit. De rode oplaad-indicatie (33) begint te knipperen. Na ca. 1 uur stopt het knipperen en brandt de indicatie continu. De accu is nu volledig opgeladen.
• De rode oplaad-indicatie begint snel te knipperen als het laden problemen oplevert. Steek de accu opnieuw in de oplader of probeer een andere accu. Breng, indien nodig, uw oplader naar een erkend DEWALT Service-center. Sommige energiebronnen (zoals generatoren of spanningsomvormers) kunnen tijdelijke laadproblemen veroorzaken.

Automatische regeneratie

In de automatische regeneratiestand worden de individuele cellen in de accu gecompenseerd of gebalanceerd op de maximale capaciteit van de accu.

Accu's worden iedere nacht geregenereerd of na iedere 10de laad/ontlaad-cyclus of wanneer de accu niet meer dezelfde prestatie levert.

• Voor het regenereren van uw accu plaatst u de accu in de oplader. Het rode lampje zal continu gaan knipperen om aan te geven dat de laadcyclus is begonnen.
• Na de 1 uur durende laadcyclus, zal het lampje continu branden en niet langer knipperen. De accu is volledig opgeladen en is klaar voor gebruik.
• Als de accu langer dan 1 uur in de oplader blijft zitten, start de oplader automatisch de regeneratiefunctie op. Deze functie duurt maximaal 8 uur, maar de accu kan op ieder willekeurig moment tijdens de regeneratiefunctie worden verwijderd.

Aanbrengen en verwijderen van de accu (fig. D1)

• Steek de accu in de daarvoor bestemde opening in de machine en druk hem aan totdat hij vastklikt. Het kan in verband met het veermechanisme nodig zijn om enige kracht te gebruiken.
• Om de accu te verwijderen, drukt u de vergrendelingsknop (21) in.

Wij bevelen aan om de accu direct in de oplader te plaatsen nadat hij uit de machine is verwijderd.

Accu-afdekdop (fig. D2)

De meegeleverde afdekdop wordt gebruikt om de contactpunten van de losse accu te beschermen. Zonder de afdekdop kunnen de contactpunten worden kortgesloten door rondslingerende metalen voorwerpen, waardoor brandgevaar ontstaat en de accu beschadigd raakt.

• Neem de afdekdop (41) af voordat u de accu (22) in de lader of de machine plaatst.
• Plaats de afdekdop over de contactpunten meteen nadat de accu uit de lader of machine is genomen.

Zorg dat de afdekdop op zijn plaats zit voodat u een losse accu opbergt of transporteert.

AIR COOLED

De oplader is voorzien van een ingebouwde ventilator om accu's snel te koelen. De ventilator wordt indien nodig automatisch ingeschakeld. Ook als er geen accu in de oplader aanwezig is, wordt de ventilator af en toe ingeschakeld om stof uit de ventilatieopeningen te blazen.

Draag een veiligheidsbril als u de netstekker in het stopcontact steekt.

Voor het behoud van de levensduur van de accu, raden wij aan om alleen luchtgekoelde accu's te gebruiken.

Vertraagd opladen van hete/koude accu's

Wanneer een te hete of te koude accu in de oplader wordt geplaatst, wordt het oplaadproces automatisch uitgesteld. Als de accu een geschikte temperatuur heeft bereikt, schakelt de oplader automatisch over naar de laadstand. Hierdoor wordt een lange levensduur van de accu gegarandeerd. De rode oplaad-indicatie knippert langzaam; gedurende de vertragingstijd knippert de indicatie snel.

Monteren

Verwijder vóór het monteren altijd de accu uit de machine.

Monteren van het zaagblad (fig. E1 - E5)

- Druk de zaagkop-ontgrendeling (17) in om de onderste beschermkap (2) vrij te geven. Trek de onderste beschermkap nu zo ver mogelijk omhoog

• Draai de schroef van de beschermkaphouder (43) ver genoeg los zodat de beschermkaphouder (44) omhoog kan worden getrokken om de bladvergrendelschroef (45) te bereiken.
• Terwijl de onderste beschermkap omhoog wordt gehouden door de schroef van de beschermkaphouder (43), drukt u met een hand de spindelvergrendeling (16) in. Gebruik nu met de andere hand de meegeleverde zaagbladsleutel (26) om de linksdraaiende zaagbladschroef (45) los te draaien. Hiertoe wordt de schroef rechtsom gedraaid.

Druk nooit op de spindelvergrendeling terwijl het zaagblad draait. Druk de beschermkap naar beneden en draai na het monteren van het zaagblad de schroef van de beschermkaphouder stevig vast.

• Verwijder de bladvergrendelschroef (45) en de buitenste askraag (46).
• Monteer het zaagblad (47) op de schouder (48) op de binnenste askraag (49). Zorg er hierbij voor dat de tanden aan de onderzijde van het zaagblad in de richting van de achterkant van de zaag, dus van de gebruiker vandaan wijzen.
• Breng de buitenste askraag (46) weer aan.
• Draai de bladvergrendelingsschroef (45) vast door deze linksom te draaien. Houd hierbij met de andere hand de spindelvergrendeling ingedrukt.
• Breng de beschermkaphouder (44) omlaag zodat hij de bladvergrendelingsschroef (45) volledig afschermt.
• Draai de schroef van de beschermkaphouder (43) vast.

Druk nooit op de spindelvergrendeling terwijl het zaagblad draait. Druk de beschermkap naar beneden en draai na het monteren van het zaagblad de schroeven van de beschermkaphouder stevig vast.

Instellen

Verwijder vóór het instellen altijd de accu uit de machine.

Deze verstekzaagmachine is in de fabriek nauwkeurig afgesteld. Als zij als gevolg van het transport of om andere redenen toch opnieuw moet worden afgesteld, dient dit te gebeuren zoals hieronder beschreven. De instelling zou nu niet meer moeten verlopen.

Controleren en instellen van het zaagblad t.o.v. de parallelgeleiding (fig. F1 - F4)

• Maak de verstekhendel (4) los en druk de verstekgrendel (5) in om de verstekarm (50) vrij te geven.
• Draai de verstekarm totdat deze in de stand 0° verstek wordt vergrendeld. Maak de hendel niet vast.
• Trek de zaagkop naar beneden totdat het zaagblad net in de sleuf (51) valt.
• Plaats een winkelhaak (52) tegen de parallelgeleiding links (7) en het zaagblad (47) (fig. F3).

Laat de winkelhaak niet in aanraking komen met de tanden van het zaagblad.

• Het afstellen geschiedt als volgt:
• Draai de schroeven (53) los en beweeg de verstekarm met verstekschaal naar links of naar rechts, totdat de met de winkelhaak gemeten hoek tussen het zaagblad en de parallelgeleiding 90° bedraagt.
• Draai de schroeven (53) weer vast. Let hierbij nog niet op de uitlezing van de verstekwijzer.

Instellen van de verstekwijzer (fig. F1, F2 & G)

- Maak de verstekhendel (4) los en druk de verstekgrendel (5) in om de verstekarm (50) vrij te geven.

• Beweeg de verstekarm om de verstekwijzer (54) in de nulpositie te brengen, zoals afgebeeld in fig. G.
• Laat de verstekvergrendeling in de juiste positie klikken door de verstekarm langs de nulstand te draaien, terwijl de verstekhendel nog niet vastgezet is.
• Kijk naar de wijzer (54) en de verstekschaal (6). Als de wijzer niet exact nul aanwijst, draai dan de schroef (55) los, beweeg de wijzer zodat hij 0° aangeeft en draai de schroef vast.

Instellen van de verstekvergrendel/blokkeerstang (fig. H)

Als het onderstel van de zaag kan worden bewogen terwijl de verstekhendel (4) vergrendeld is, dan moet de verstekvergrendel/blokkeerstang (56) worden afgesteld.

• Zet de verstekhendel (4) los.
- Zet de verstekvergrendel/blokkeerstang (56) volledig vast met behulp van een schroevedraaier (57). Draai de stang vervolgens een kwartslag linksom.
- Controleer of de tafel niet beweegt wanneer de verstekhendel (4) is vastgezet op een willekeurige (niet voorafingestelde) hoek.

Controleren en instellen van het zaagblad t.o.v. het tafelblad (fig. 11 - 14)

• Draai de afschuinklemknop (11) los.
• Druk de zaagkop naar rechts, zodat hij volledig in verticale positie staat en draai de afschuinklemknop vast.
• Trek de zaagkop naar beneden totdat het zaagblad net in de sleuf (51) valt.
• Plaats een winkelhaak (52) op de zaagtafel en tegen het zaagblad (47) (fig. 12).

Laat de winkelhaak niet in aanraking komen met de tanden van het zaagblad.

• Het afstellen geschiedt als volgt:
• Maak de afschuinklemknop (11) los en draai de aanslagschroef verticale-positieafstelling (28) in of uit totdat de met de winkelhaak gemeten hoek tussen het zaagblad en het tafelblad 90° bedraagt.
• Als de stand van de afschuinwijzer (58) op de afschuinschaal (10) ongelijk is aan 0, draai dan de borgschroef (59) los en stel de wijzer op 0 in.

Instellen van de parallelgeleiding (fig. J)

Het bovenste deel van de linker parallelgeleiding kan naar links worden bijgesteld. Zo kan ruimte worden gemaakt om de zaag tot de maximale verstekpositie van 48° te kunnen draaien. Om de parallelgeleiding (3) in te stellen:

• Draai de plastic knop (30) los en beweeg de parallelgeleiding naar links.
• Voer een test uit met UITgeschakelde zaag en kijk hoe groot de beschikbare ruimte is. Zet de parallelgeleiding op een zo klein mogelijke afstand van het zaagblad, zonder de op- en neerwaartse beweging van de zaagarm te belemmeren. Zo wordt het werkstuk optimaal gesteund.
• Draai de knop stevig aan.

De geleidegroef (60) van de parallelgeleiding kan verstopt raken met zaagsel. Gebruik een stokje of wat lage-druklucht om deze groef schoon te maken.

Opheffen van de afschuinaanslagen (fig. K)

De afschuinaanslagen vereenvoudigen het afstellen van het zaagblad in de verticale positie en de 45° afschuinpositie. Door de afschuinaanslagen op te heffen, zijn afschuinhoeken van 2° rechts tot 48° links mogelijk.

• Om de afschuinaanslagen op te heffen, zet u eerst de zaagkop los en duwt hem iets naar links, en trekt dan de deblokkeerknop (27) uit en draait hem in de deblokkeerpositie (62). De deblokkeerknop klikt automatisch op zijn plaats vast.
• Stel de gewenste afschuinhoek in en zet de kop in deze positie vast.
• Om de opheffing van de afschuinaanslagen op te heffen, draait u de deblokkeerknop (27) naar de afschuinaanslagpositie (61) terug.

Aanslag tussenliggende afschuinpositie

De tussenliggende afschuinhoek is vooringesteld op 33,85° en maakt een snelle instelling voor het zagen van plafondsierlijsten mogelijk.

- Om de tussenliggende afschuinaanslag te activeren, draait u de deblokkeerknop (27) naar de tussenliggende afschuinaanslagpositie (63).

Controleren en instellen van de afschuinhoek (fig. A1, A2 & I5)

• Zorg dat de deblokkeerknop (27) in de afschuinaanslagpositie staat.
• Draai de klemknop van de linker parallelgeleiding (30) los en beweeg het bovenste deel van de linker parallelgeleiding zo ver mogelijk naar links.
• Draai de afschuinklemknop (11) los en beweeg de zaagkop naar links. Dit is de 45° afschuinpositie.
• Het afstellen geschiedt als volgt:
• Draai de stopschroef (9) naar binnen of buiten totdat de wijzer (58) 45° aanwijst.

Controleren en instellen van de tussenliggende afschuinhoek

(fig. A1, A2 & I6)

• Zorg dat de deblokkeerknop (27) in de tussenliggende afschuinaanslagpositie staat.
• Draai de klemknop van de linker parallelgeleiding (30) los en beweeg het bovenste deel van de linker parallelgeleiding zo ver mogelijk naar links.
• Draai de afschuinklemknop (11) los en beweeg de zaagkop naar links. Dit is de 33,85° afschuinpositie.
• Het afstellen geschiedt als volgt:
• Draai de stopschroef (8) naar binnen of buiten totdat de wijzer (58) 33,85° aanwijst.

Instellen van de railgeleiding (fig. L)

• Controleer de rails regelmatig op speling.
• Draai de instelschroef (19) geleidelijk rechtsom om de speling te verminderen terwijl de zaagkop naar voren en achteren wordt geschoven.

Aanwijzingen voor gebruik

Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.

Alvorens met de machine te gaan werken:

• Breng het juiste zaagblad aan. Gebruik geen overmatig versleten zaagbladen. Het zaagblad moet geschikt zijn voor het maximum toerental van de machine.
• Probeer niet om extreem kleine werkstukken te zagen.
• Oefen bij het zagen geen overmatige druk op het zaagblad uit. Forceer het zagen niet.
• Laat de motor voor het zagen op volle toeren komen.
• Zorg er voor dat alle knoppen en hendels goed vastgedraaid zijn.
  • Klem het werkstuk vast.
• Hoewel deze zaagmachine geschikt is voor het zagen van hout en veel metalen (maar niet voor ijzer en staal), gelden deze bedieningsvoorschriften alleen voor het zagen van hout. Dezelfde richtlijnen gelden ook voor andere materialen. Zaag met deze zaag geen ijzer, staal, vezelcement of metselwerk!
• Gebruik altijd de sleufplaat. Gebruik de machine niet als de sleuf breder is dan 10 mm.

In- en uitschakelen (fig. M)

De schakelaar is voorzien van een gat (65) om een hangslot door te steken om de zaag uit bedrijf te vergrendelen.

• De machine starten: druk de deblokkeerknop (20) in en vervolgens de aan/uit knop (1).
• Laat de deblokkeerknop (20) los.
• Stop de machine door de schakelaar los te laten.

Basis zaagsneden

Verticale rechte afkortsnede (fig. A1, A2 & N)

• Maak de verstekhendel (4) los en druk de verstekgrendel (5) in.
• Zet de verstekgrendel in de 0^ -positie en zet de verstekhendel vast.
• Leg het te zagen hout tegen de parallelgeleiding (3 & 7).
• Pak de bedieningshendel (18) vast en druk op de zaagkopontgrendeling (17) om de zaagkop vrij te geven. Druk op de bedieningsknop (1) om de motor aan te zetten.
• Druk de zaagkop naar beneden om door het hout te zagen. Het zaagblad gaat de sleuf in de sleufplaat (32) in.
• Laat na het zagen de knop los en wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de zaagkop laat terugkeren naar zijn bovenste rustpositie.

Schuifzaagsnede (fig. O)

Met behulp van de geleiderails is het mogelijk om, gebruik makend van een voor-, neer- en achterwaartse schuifbeweging, grotere werkstukken van 50 x 100 mm tot 500 x 1000 mm te zagen.

• Zet de vergrendelknop (20) vrij.
• Trek de zaagkop naar u toe en schakel de machine in.
• Laat het zaagblad in het werkstuk zakken en duw de zaagkop terug om de zaagsnede te voltooien.
• Handel zoals hierboven beschreven.

• Maak geen schuifzaagsneden bij werkstukken die kleiner zijn dan 50 x 100 mm.
• Vergeet niet om de zaagkop in de achterste positie te vergrendelen als de werkzaamheden zijn voltooid.

Verticaal zagen met verstek (fig. A1, A2 & P)

• Maak de verstekhendel (4) los en druk de verstekgrendel (5) in. Beweeg de arm naar links of naar rechts om de juiste hoek in te stellen.
• De vaste verstekgrendelposities zijn 10°, 15°, 22,5°, 31,62° en 45° zowel links als rechts, en 50° links en 60° rechts. Houd voor tussenliggende hoeken de zaagkop stevig vast en zet hem vast door de verstekhendel vast te zetten.
• Zorg er voor het zagen altijd voor dat de verstekhendel is vastgezet.
• Ga verder zoals beschreven voor recht verticaal zagen.

Als een stuk hout met een beschadigde kant wordt gezaagd, leg het hout dan zo tegen de zaag, dat de beschadigde kant zich aan de kant met de grootste hoek t.o.v. de parallelgeleiding bevindt; d.w.z. bij zagen met verstek naar links de beschadiging links, bij zagen met verstek naar rechts de beschadiging rechts.

Afschuinen (fig. A1, A2 & Q)

De afschuinhoek kan worden ingesteld tussen 48° naar links en 2° naar rechts. Hierbij kan de verstekarm tussen 0° en maximaal 45° naar links of naar rechts worden ingesteld.

• Draai de klemknop van de linker parallelgeleiding (30) los en beweeg het bovenste deel van de linker parallelgeleiding (3) zo ver mogelijk naar links. Draai de afschuinklemknop (11) los en stel de afschuinhoek op de gewenste waarde in.
• Draai de afschuinklemknop (11) stevig vast.
• Ga verder zoals beschreven voor recht verticaal zagen.

Kwaliteit van de zaagsnede

Hoe glad een zaagsnede is, hangt altijd af van een aantal variabelen, zoals het te zagen materiaal. Als optimale zaagsneden nodig zijn, bijvoorbeeld voor het maken van lijsten en ander precisiewerk, gebruik dan een scherp zaagblad (60 tanden, hardmetaal) en een lagere, gelijkmatige zaagsnelheid om het gewenste resultaat te bereiken.

Zorg er voor dat het materiaal tijdens het zagen niet kruipt; maak het stevig vast. Laat de zaagarm pas omhoogkomen als het zaagblad volledig tot stilstand is gekomen. Als aan de achterkant toch kleine splinters ontstaan, plak dan een stuk crêpe-plakband op de plaats waar de zaagsnede zal worden gemaakt. Zaag door het crêpe-plakband en verwijder het voorzichtig na het zagen.

Plaatsen van het lichaam en de handen

Het op de juiste manier plaatsen van het lichaam en de handen maakt het zagen gemakkelijker, nauwkeuriger en veiliger.

• Plaats uw handen nooit in de buurt van de zaagsnede.
• Plaats uw handen op minimaal 150 mm van het zaagblad.
• Houd het werkstuk tijdens het zagen stevig tegen de tafel en de parallelgeleiding. Houd uw handen op hun plaats totdat de schakelaar is losgelaten en het zaagblad volledig tot stilstand is gekomen.
• Voer altijd een test uit (met UITgeschakelde zaag) om de baan van het zaagblad te kunnen volgen: zo bereikt u zuivere zaagsneden.
• Plaats uw handen niet kruiselings.
• Sta stevig met beide voeten op de grond en zorg voor een goed evenwicht.
• Volg de bewegingen van de zaagarm als u hem naar links en rechts beweegt. Ga enigszins aan de kant van het zaagblad staan.
• Kijk bij het volgen van een potloodlijn door de openingen in de beschermkappen.

Zagen van lijsten, dozen en andere rechthoekige objecten (fig. R1 & R2)

Versteklijsten en andere lijsten

Oefen met een paar eenvoudige projecten, totdat u uw zaag "aanvoelt". Uw zaag is een perfect gereedschap voor het zagen van verstekhoeken zoals die in fig. R1. De afgebeelde verbinding kan naar keuze worden gemaakt door middel van afschuin- of verstekinstelling.

Door middel van afschuininstelling

De afschuinhoek voor de beide planken wordt ingesteld op 45°, zodat er een hoek van 90° wordt gevormd. De verstekarm wordt vastgezet in de nulstand. Het hout wordt met de brede, vlakke kant tegen de tafel en de smalle kant tegen de parallelgeleiding gelegd.

Door middel van verstekinstelling

Dezelfde zaagsnede kan worden gemaakt door links en rechts met verstek te zagen, met de brede kant tegen de parallelgeleiding.

De twee schetsen (fig. R1 & R2) gelden alleen voor rechthoekige objecten. Als het aantal kanten verandert, veranderen ook de verstek- en afschuinhoeken. Onderstaand overzicht geeft de juiste hoeken voor een groot aantal verschillende vormen. Er wordt aangenomen dat alle zijden even lang zijn. Als de door u gewenste vorm niet in het overzicht voorkomt, deel dan 180° door het aantal zijden om de verstek- of afschuinhoek te bepalen.

Aantal zijden Verstek- of afschuinhoek

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Dubbele versteksnede (fig. S1 & S2)

Voor het zagen van lijsten of dozen met schuine kanten zoals in afb. S1 wordt een combinatie van verstek- (fig. R2) en afschuinhoek (fig. R1) gebruikt.

Als de zaaghoek telkens verschillend is, moet u er op letten dat de afschuinklemknop en de verstekklemknop stevig aangedraaid zijn. De knoppen moeten na elke verandering van de verstek- c.q. afschuinhoek worden vastgezet.

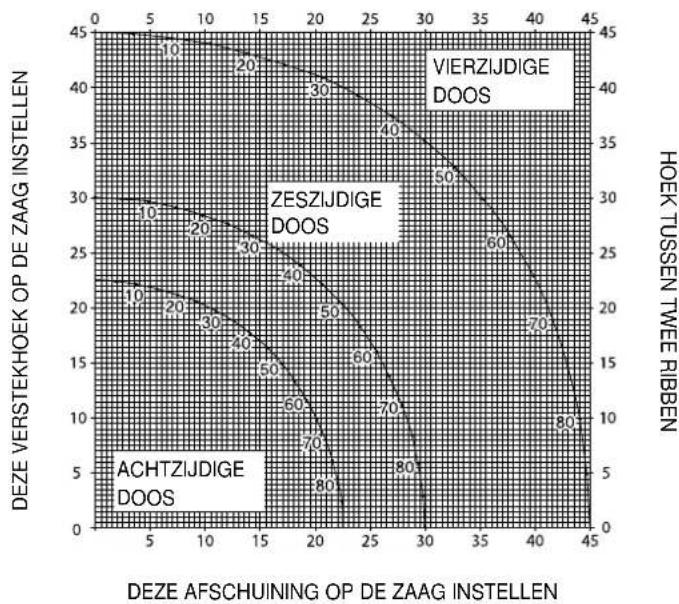

• De onderstaande grafiek helpt u bij het kiezen van de juiste afschuinen verstekinstellingen voor een aantal gebruikelijke hoeken. U gebruikt de grafiek door de gewenste hoek "A" (fig. S2) voor uw project te kiezen en deze hoek op de juiste curve in de grafiek te vinden. Ga van dat punt recht naar boven of beneden om de juiste afschuinhoek te vinden en recht naar links of rechts om de juiste verstekhoek te vinden.
• Stel de zaag in op de voorgeschreven hoeken en maak enkele proefsneden.
• Oefen met het in elkaar zetten van de gezaagde delen. Voorbeeld: Maak een vierzijdige doos met buitenhoeken van 25° (hoek "A") (fig. S2), gebruik de bovenste boog rechts. Zoek 25° op de boogschaal. Volg de horizontale snijlijn naar beide zijden om de instelling van de verstekhoek van de zaag (23°) te verkrijgen. Volg op dezelfde manier de verticale snijlijn naar beneden of naar boven voor het instellen van de afschuinhoek van de zaag (40°). Maak steeds enkele proeven met stukjes afvalhout om de instellingen te controleren.

Zagen van basislijsten

Het zagen van basislijsten wordt uitgevoerd onder een afschuinhoek van 45°.

• Voer voor het zagen altijd een test uit met uitgeschakelde zaag.
• Er wordt steeds gezaagd met de achterkant van de lijst vlak op de zaag liggend.

Binnenhoek

- Links

• Leg de lijst met de bovenkant van de lijst tegen de parallelgeleiding.
• Bewaar het deel links van de zaagsnede.

- Rechts

• Leg de lijst met de onderkant van de lijst tegen de parallelgeleiding.
• Bewaar het deel links van de zaagsnede.

Buitenhoek

- Links

• Leg de lijst met de onderkant van de lijst tegen de parallelgeleiding.
• Bewaar het deel rechts van de zaagsnede.

- Rechts

• Leg de lijst met de bovenkant van de lijst tegen de parallelgeleiding.
• Bewaar het deel rechts van de zaagsnede.

Zagen van plafondsierlijsten

Het zagen van plafondsierlijsten wordt uitgevoerd onder een gecombineerde verstek- en afschuinhoek. Voor het verkrijgen van uiterste nauwkeurigheid heeft uw zaag vooringestelde hoekposities op 31,62° verstek en 33,85° afschuining. Deze instellingen zijn geschikt voor standaard plafondsierlijsten met een hoek van 52° aan de bovenkant en een hoek van 38° aan de onderkant.

• Maak testzaagsnedes op afvalmateriaal voordat u de definitieve zaagsnedes maakt.
• Er wordt steeds gezaagd onder een afschuinhoek naar links met de achterkant van de lijst tegen het onderstel.

Binnenhoek

- Links

• Bovenkant van de lijst tegen de parallelgeleiding.
• Verstekhoek naar rechts.
• Bewaar het deel links van de zaagsnede.

- Rechts

• Onderkant van de lijst tegen de parallelgeleiding.
• Verstekhoek naar links.
• Bewaar het deel links van de zaagsnede.

Buitenhoek

- Links

• Onderkant van de lijst tegen de parallelgeleiding.
• Verstekhoek naar links.
• Bewaar het deel rechts van de zaagsnede.

- Rechts

• Bovenkant van de lijst tegen de parallelgeleiding.
• Verstekhoek naar rechts.
• Bewaar het deel rechts van de zaagsnede.

Groeven maken (fig. T)

Uw zaag is voorzien van een groefaanslag (12) en duimschroef (15) om groeven te kunnen maken

• Wip de groefaanslag (12) naar de voorkant van de zaag.
• Stel de duimschroef (15) in om de diepte van de groef in te stellen. Het kan nodig zijn om de eerst borgmoer (66) lost te draaien.
• Plaats een stuk afvalhout van ca. 5 cm tussen de aanslag en het werkstuk om een rechte groef te maken

Stofafzuiging (fig. A2 & A6)

De machine is uitgerust met een stofafzuigpunt (24) voor aansluiting van een stofafzuigkit (37) (verkrijgbaar als optie).

- Sluit indien mogelijk een stofafzuiger aan die voldoet aan de geldende richtlijnen voor stofemissie.

Zagen van kleine stukken (fig. A5)

Het aanslaginzetstuk (36) (verkrijgbaar als optie) zorgt voor een groter gemak bij het zagen van kleine stukken.

Ondersteunen van lange werkstukken (fig. A4)

• Ondersteun lange werkstukken altijd.
• Gebruik bij voorkeur de verlengsteun (35) om de tafelbreedte van uw zaag te vergroten (als optie verkrijgbaar bij uw dealer).
  Ondersteun lange werkstukken met enig bruikbaar middel, zoals zaagbokken e.d., om te voorkomen dat de uiteinden naar beneden hangen.

Zaagbladen

Om de genoemde zaagdiepten te bereiken, dienen altijd zaagbladen met een diameter van 216 mm en een asgat van 30 mm te worden gebruikt.

Door het toepassen van speciale zaagbladen met meer tanden of een grotere zaagbladdikte zal het aantal zaagsneden per volle accu afnemen.

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Transport (fig. B2)

Om de machine eenvoudig te kunnen dragen, kan een draagriem aan het onderstel worden bevestigd. De draagriem (zie fig. A7) is als optie verkrijgbaar.

• Beweeg voor het transporteren van de zaag de zaagkop omlaag en druk de vergrendelingsstift (14) naar binnen.
• Zet de vergrendelknop van de geleiderail vast terwijl de zaagkop in de voorste positie staat, vergrendel de verstekarm in de uiterste rechtse verstekhoek, schuif de aanslag (3) helemaal naar binnen en zet de afschuinhendel (11) vast terwijl de zaagkop in de verticale positie staat om de machine zo compact mogelijk te maken.
• Gebruik altijd de handvatten (31) zoals afgebeeld in fig. B2 om de zaag te transporteren.

Onderhoud

Uw DeWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Reiniging

• Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doek reinigt.
• Verwijder de accu voordat u de machine reinigt.
• Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.
• Reinig het tafelblad regelmatig.
• Reinig regelmatig het stofopvangsysteem.

Vermijd het gebruik van reinigings- of smeermiddelen om de machine te onderhouden. In het bijzonder de reinigingsmiddelen uit sproeflacons of spuitbussen kunnen de plastic onderbeschermkap chemisch aantasten.

Reinigen en onderhouden van de sleufplaat (fig. U)

Reinig regelmatig de ruimte onder de sleufplaat.

Indien de sleufplaat versleten is, dient hij te worden vervangen.

• Verwijder de schroeven (67) waarmee de sleufplaat (32) op zijn plaats wordt gehouden.
• Verwijder de sleufplaat en reinig de onderliggende ruimte.
• Breng de delen van de sleufplaat en de schroeven weer aan.
• Draai de schroeven handvast aan.
• Ga als volgt te werk om de sleufplaat af te stellen:
• Trek de zaagkop naar beneden totdat het zaagblad net in de sleuf valt.
• Stel elk deel van de sleufplaat zo dicht mogelijk langs de tanden van het zaagblad af.
  • Draai de schroeven aan.

Het milieu

Oplaadbare accu

De duurzame accu moet worden opgeladen, zodra deze niet meer genoeg energie levert voor werkzaamheden die daarvóór nog moeiteloos konden worden verricht. Versleten accu's dienen op milieubewuste wijze te worden verwijderd:

• Gebruik de energie van de accu helemaal op en verwijder dan de accu uit de machine.
• NiCd- en NiMH-accu's zijn recycleerbaar. Breng ze naar uw handelaar of naar een plaatselijk verwerkingscentrum voor klein chemisch afval.
  De ingezamelde accu's worden dan op milieuvriendelijke wijze gerecycleerd of verwijderd.

Gebruikte machines

Wanneer uw machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.

GARANTIE

• 30 DAGEN "NIET GOED, GELD TERUG" GARANTIE •

Indien uw DEWALT-machine om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u de machine dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GRATIS SERVICE-CONTRACT •

Mocht uw DEWALT-machine binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.

• 1 JAAR GARANTIE •

Mocht uw DeWALT-machine binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:

• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd

Informeer bij uw dealer of bij het DEWALT-hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DEWALT Service-centers en nadere informatie over onze service vindt u ook op Internet:

www.2helpU.com.

GJÆRSAG DW017

Gratulerer!

België en Luxemburg Weihoek 1, Nossegem Fax: [phone]

1930 Zaventem-Zuid www.dewaltbenelux.com

Danmark DEWALT Tlf: 70 20 15 30
	Hejrevang 26 B Fax: [phone] Allerød www.dewalt-nordic.com
Deutschland D	EWALT Tel: [phone]Richard-Klinger-Straße Fax: [phone] ldstein www.dewalt.de
Ελλάς	BLACK & DECKER (ΕΛΛΑΣ) A.E.Στράβωνος 7 & Λεωφ. Βουλιαγμένης 159166 74 Γλυφάδα - Αθήνα	Τηλ. 010 8981616010 8982630Φαξ 010 8983285
España	DEWALTParque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]
France	DEWALTLe Paisy Fax: [phone]BP 21, 69571 Dardilly Cedex	Tel: [phone]
HelvetiaSchweiz	DEWALT ROFO KundendienstGewerbezone Seeblick3213 Kleinbösingen	Tel: 026 - 674 93 93Fax: 026 - 674 93 94www.dewalt.ch
Ireland	DEWALT Tel: [phone]Calpe House Rock HillBlack Rock, Co. Dublin	Fax: [phone]
Italia	DEWALTViale Elvezia 220052 Monza (Mi)	Tel: [phone]Fax: [phone]
Nederland	DEWALT Tel: [phone]Florijnstraat 104879 AH Etten-Leur	Fax: [phone]www.dewalt.benelux.com
Norge	DEWALT Tel: [phone]Strømsveien 3441011 Oslo	Fax: [phone]www.dewalt-nordic.com
Österreich	DEWALTWerkzeugevertriebs GmbHErlaaerstraße 165, Postfach 320,1231 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 14www.dewalt.at
Portugal	DEWALT Tel: [phone]Rua Egas Moniz 173João do Estoril, 2766-651 Estoril	Fax: [phone]
Suomi	DEWALT Puh: 98 25Palotie 301610 Vantaa	4540Fax: [phone]www.dewalt-nordic.com
	Brandvägen 301610 Vanda	Tel: [phone]Fax: [phone]www.dewalt-nordic.com
Sverige	DEWALT Tel: [phone]Box 603421 26 Västra Frölunda, Besöksadr. Ekonomivägen 11	Fax: [phone]www.dewalt-nordic.com
Türkiye	DEWALTMerkez Mahallesi, Köyaltı Mevkii, Şahnur Sokak(OTTO Binası) 34530 Yenibosna/İstanbul (PBX)	Tel: [phone]Faks: 021 26 39 06 35
United Kingdom	DEWALT210 Bath RoadSlough, Berks SL1 3YD	Tel: [phone]Fax: [phone]
