KULLANIM KILAVUZU DW017 DEWALT

Bir DEWALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi DEWALT'ı profesyonel kullanıcılar işin en güvenilir partnerlerden biri haline getirmektedir.

Teknik veriler

	DW017
Ses şiddeti (L2A) dB(A) 88
Akustik gücü (LWA) dB(A) 101
İvme karesinin ortalama ağırlıklı kökü m/s	^2 < 2,5 m/s^2
Voltaj V 24
Güç çıkışı W 630
Bıçak çapı mm 216
Bıçak deliği mm 30
Maks. bıçak inceliği mm 1,6
Azami bıçak hızı dak.	^-1 4.000
90°'de azami çapraz kesim kapasitesi mm 300
45°'de azami gönye kesimi kapasitesi mm 212
Azami kesme derinliği 90° mm 70
Azami meyilli çapraz kesim derinliği 45°	mm 50
Gönye (azami konumlar)
sol	50°
sağ	60°
Meyil (azami konumlar)
sol	48°
sağ	2°
Ogönye
Azami yükseklikte elde edilen genişlik 70 mm mm 300
Azami genişlikte elde edilen yükseklik 300 mm mm 70
45° sol gönye
Azami yükseklikte elde edilen genişlik 70 mm mm 212
Azami genişlikte elde edilen yükseklik 212 mm mm 70
45° sağ gönye
Azami yükseklikte elde edilen genişlik 70 mm mm 212
Azami genişlikte elde edilen yükseklik 212 mm mm 70
45° sol meyil
Azami yükseklikte elde edilen genişlik 50 mm mm 300
Azami genişlikte elde edilen yükseklik 300 mm mm 50
31,62° gönye, 33,85° meyil
Azami genişlikte elde edilen yükseklik 254 mm mm 65
Otomatik fren süresi	s < 5,0
Toz süpürme etkinliği	mg/m ^3 < 2,0
Ağırlık	kg 20,5
Akü	DE0242 DE0241
Akü tipi	NiCd NiMH
Voltaj	V 24 24
Ağırlık	kg 1.4
Şarj adaptör	DE0246
Şebeke voltaj	V_AC 230
Şarj süresi	min 60/70
Ağırlık	kg 0.6
Sigortalar:
230 V aletler	10 A

Bu kılavuzun tümünde, aşağıdaki semboller kullanılmıştır:

Bu kılavuzdaki talimatlara uyulmaması halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.

Elektrik çarpması tehlikesi olduğunu gösterir.

Avrupa Birliği şartnameye uygunluk beyanı

DW017

DEWALT, bu elektrikli aletlerin 98/37/EEC, 89/336/EEC, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1, EN 61029'e uygun olarak tasarlandığını beyan eder.

Daha fazla bilgi için, lütfen aşağıdaki adresden DEWALT ile temas kurun veya kılavuzun arkasına bakın.

Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

X. fopsman

Güvenlik talimatları

Elektrikli aletleri kullanırken daima, yangin, elektrik çarpması ve yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarına uyun.

Cihazı kullanmadan önce bu kullanım kılavuzunu dikkatlice okuyunuz.

Bu kullanım kılavuzunu gelecekteki kullanımlar için saklayınız.

Genel Bilgiler

1 Çalışma alanınızı temiz tutun
Dağınık yerler ve tezgahlar kazaya neden olabilir.
2 Çalışma alanınızın çevre koşullarına dikkat edin
Elektrikli aletleri rutubete maruz bırakmayın. Aleti nemli ve ıslak ortamlarda kullanmayınız. Çalışma alanini iyi isiklandirin (250 - 300 Lux). Aleti yangın ve patlama olasılığı olan yerlerdekullanmayınız Örneğin, ateş alıcı likit ve gazların bulunduğu yerlerde.

3 Çocukları aletlerden uzak tutun

Çocukların veya hayvanların çalışılan alana girmesine ve elektrik kablosuna dokunmasına müsaade etmeyiniz.

4 Uygun giyinin

Bol kiyafet giymeyin ve taki takmayin, aletin hareket eden kisimlarına kaptirabilirsiniz. Saçınız uzunsa koruyucu başlık giyin. Açık havada çalışirken uygun eldiven ve kaymayan ayakkabi giyilmesi uygundur.

5 Kendi korunmaniz

Daima emniyet gözlükleri takiniz. İşlemin toz veya fırlayan parçacık yaratması halinde, yüz veya toz maskesi kullanın. Eger tanecikler çok sicaksa ayrica isi geçirmez önlük takin. Her zaman kulak korumalarını takın.

6 Elektrik çarpmasına karşı önlem alın

Topraklanmış yüzeylere temastan kaçının (Örn: borular, radyatörler, ocaklar ve buzdolapları). Aleti olagan üstü sartlarda kullanirken (Örneğin yüksek miktarda nem varsa, maden talasi üretiliyorsa) yalitimli transformatör veya bir (FI) toprak kaçagi devre kesicisi yerlestirilerek elektrik emniyeti arttirilabilinir.

7 Aşırı uzanarak çalışmayın

Uygun bir sekilde yere basin ve dengeyi her zaman muhafaza edin.

8 Daima dikkatli olun

Yaptığınız işe dikkat edin. İnsiyatifinizi kullanın. Yorgunken aleti kullanmayın.

9 İşlediğiniz parçayı iyi sabitleyin

İşlediğiniz parçayı sabitlemek için, işkence veya mengene kullanım. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmış olur.

10 Toz çekme cihazının takımı.

Eger toz çekme ve toplama fasilitileri bağlanması için yerler saglanmissa, bunların dogru olarak kullanildigina emin olun.

11 Ayar anahtarlarını ve aparatlarını çıkartın

Aleti çalıştırmadan önce, üzerinde hiçbir ayar anahtar ve aparatının bulunmamasına dikkat edin.

12 İşe uygun alet kullanın

Bu ürünün kullanım tasarımı bu kullanım kılavuzunda anlatılmıştır. Küçük alet veya aksesuarları, ağır hizmet tipi aletin görevini yapmaya zorlamayın. Alet, imalat amacına uygun olan işi daha iyi ve güvenli yapacaktır. Aleti zorlamayın.

Dikkat! Bu kullanım kılavuzunda tavsiye edilenlerin dışında aksesuar ve parçaların kullanımı yaralanma riski doğurabilir.

13 Hasarlı parça kontrolü yapın

Kullanmadan önce aleti ve ana kabloyu zarara karsi iyice kontrol edin. Hareketli parçaların ayarsız olup olmadığı veya tutukluk yapıp yapmadığını, kırık parça olup olmadığını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Aletin düzgün olarak çalışacagini ve istenilen görevi yerine getireceğini garanti ediniz. Cihazı herhangi bir parçası arızalıysa ve hatalıysa kullanmayınız. Eger aç kapa dügmesi çalışmiyorsa aleti kullanmayiniz. Arızalı parçaları yetkili servislerde tamir ettiriniz veya değiştiriniz. Hiçbir tamirata kendi kendinize kalkismayiniz.

14 Akü takımını çıkartın

Aleti kapatın ve terk etmeden önce tamamen durmasını bekleyin. Kullanımda olmadığında, aletin bir parçasını, aksesuarını veya ekini değiştirmeden önce ve bakımını yapmadan önce akü takımını çıkartın.

15 Cihazın yanlışlıkla çalışmasına engel olun

Akü takımını takmadan önce aletin kapalı olduğundan emin olun.

16 Kabloyu dikkatli kullanın

Fisten kordonu çekerek asla çıkarmayiniz. Kabloyu, 1sı, yağ ve keskin kenarlardan uzak tutun.

17 Kullanılmayan aletleri saklayın

Kullanılmayan elektrikli aletleri kuru, güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

18 Aletlerinize iyi bakın

Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. Bakım ve aksesuar değişimi için talimatlara uyun. Tüm komuta mekanizmasını kuru, temiz ve yağlardan uzak tutun.

19 Tamiri

Bu elektrikli alet ilgili güvenlik kurallarına uygundur. Aletinizi, yetkili bir DeWALT onarım merkezinde onartın Tamirat daima kalifiye kisiler tarafından, orijinal yedek parçalar kullanılarak yapılır Aksi taktirde kullanan kisiye gözönüne alinmayan tehlikelere yol açar.

Şevli testereler için ek güvenlik kuralları

• Herhangi bir işleme başlamadan önce tüm kilit düğmelerinin ve sıkıştırma kollarının sıkıştırılmış olduğundan emin olun.
• Koruma yerinde bulunmuyorsa veya çalışmıyorsa veya bakımı düzgün yapılmamışsa makineyi kullanmayın.
• Testerenizi asla çentik plakası olmaksızın kullanmayın.
• Testere elektrik güç kaynağına bağlıyken asla ellerinizi bıçak alanına sokmayın.
• Hareket halindeki makinenin levhasına herhangi bir alet veya başka bir şeyi yerleştirerek çabucak durdurmaya çalışmayın; bu yolla istenmeyen çok ciddi kazalar oluşabilir.
• Herhangi bir aksesuarı kullanmadan önce talimat kılavuzuna bakın. Aksesuarların yanlış kullanımı hasarı oluşmasına yol açabilir.
• Kesilecek malzeme için uygun kesim levhasını seçin.
• Testere levhası üzerinde yazılı bulunan maksimum hızı dikkate alın.
• Testere levhasıyla işlem yaparken tutucu veya eldiven kullanım.
• Tavsiye edilenden daha küçük veya büyük çaptaki testere levhalarını kullanmayın. Doğru testere levhası ayarları için teknik verilere başvurun. Sadece bu kılavuzda belirtilen EN 847-1'e uygun levhaları kullanım.
• Ses çıkışı azaltılmış özel levhaları kullanabilirsiniz.
  • HSS levhaları kullanmayın.
• Çatlak veya hasarlı testere levhalarını kullanmayın.

• Yapışkanlı diskleri kullanmayın.

• Düğmeyi açmadan önce kesim levhasını işlenecek parçadaki çentikten kaldırın.

• Yivli kesim yapmadan önce kolun güvenli bir şekilde sabitlendiğinden emin olun.
• Motor şaftını tutmak üzere pervaneye herhangi bir şey sıkıştırmayın.
• Kol demiri aşağı getirildiğinde testere üzerindeki levha koruması otomatik olarak kalkar; kaldırıldığında ise levhanın üzerinden iner. Testerenin kontrolü sırasında veya kesim levhası takılıp çıkarılırken koruma elle kaldırılabilir. Asla testereyi kapatmadan levha korumasını elle kaldırmayın.
• Korumanın ön kısmı kesim yaparken görüntü rahatlığı sağlamak için pancurlanmıştır. Pancurlar uçan parçacıkları önemli ölçüde azaltmasına karşın koruma üzerinde boşluklar bulunur ve pancurdan bakarken her zaman güvenlik gözlükleri takılmalıdır.
• Makinenin etrafındaki alanı ihmal etmeyin ve etrafi talaş, döküntü parçalar gibi rasgele savrulan malzemelerden temizleyin.
• Düzenli olarak motorun hava deliklerinin temiz ve talaştan arındırılmış olup olmadığını kontrol edin.
• Çentik plakası yıpranırsa bunu değiştirin.
• Bakım yaparken veya kesim levhasını değiştirirken makineyi elektrikten çekin.
• Makine çalışırken ve başlık durma konumunda değilken, herhangi bir temizlik veya bakım işlemi yapmayın.
• İmkan bulursanız makineyi daima bir tezgaha monte edin.

Diğer tehlikeler

Aşağıdaki tehlikeler testere kullanımında görülebilmektedir:

- dönen parçalara dokunma sonucu yaralanmalar İlgili güvenlik kurallarının uygulanmasına ve güvenlik donanımlarının kullanılmasına rağmen bazı tehlikelerin önüne geçilememektedir. Bu tehlikeler arasında:

• Duyma hissinin azalması.
• Dönen testere bıçağının açıkta kalan kısmının neden olduğu kaza tehlikesi.
• Bıçak değiştirirken meydana gelebilecek kazalar.
• Siperleri açarken parmakların ezilme tehlikesi.
• Özellikle meşe, akgürgen ve MDF olmak üzere ahşep keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunları bulunmaktadır.

Aküler için ilave emniyet talimatları

Yangın tehlikesi! Yerinden çıkarılmış bataryanın uçlarının kısa devre yapmasını önleyin! Bataryaları uçlarında size verilen koruyucu kapaklar olmadan saklamayın veya taşımayın.

• % 25-30' luk bir potasyum hidroksit eriyiği olan akü sıvısı zararlı olabilir. Deriye temas etmesi durumunda derhal bol su ile yıkayın. Limon suyu veya sirke gibi yumuşak bir asit ile nötrleştirin. Göze temas etmesi halinde en az 10 dakika temiz bol su ile yıkayın. Bir doktora danışın.
• Ne sebeple olursa olsun bir aküyü açmayı asla denemeyin.

Şarj cihazı ve akü paketi üzerindeki etiketler

Bu el kitabında kullanılan el yazılarına ek olarak şarj cihazının ve akü paketinin üzerindeki etiketler şu ibareleri gösterir:

..... Akü şarj ediliyor

Akü şarj edilmiştir

NiMH

NiCd

Şarjda sorun var

NiMH

NiCd

NiMH ve NiCd akü paketlerini kabul eder

İletken nesnelerle denemeyiniz

Hasarlı akü paketlerini şarj etmeyiniz

Kullanmadan önce kullanım kılavuzunu okuyunuz

Suya maruz bırakmayınız

Hasarlı kabloları hemen değiştiriniz

4 °C ve 40 °C arasında şarj ediniz

Şarj süresi için bknz. teknik veriler

Elektriğe bağlamada daima emniyet gözlükleri takiniz.

Alet üzerindeki işaretler

Alet üzerinde aşağıdaki işaretler bulunur:

Kullanımdan önce kullanım kılavuzunu okuyun

Güvenli kullanım uyarısı

Ellerinizi bu alana sokmayın

Elektrik güvenliği

Şarj adaptörü, sadece tek voltaj için tasarlanmıştır.

Daima şebeke voltajının, adaptörünüzün üstünde yazılı olan voltajla aynı olmasına dikkat edin.

DEWALT adaptörünüz, EN 60335 uyarınca çift yalıtımlıdır, bu nedele topraklanması gerekmez.

Kablo ya da Fişin değiştirilmesi

Kablo ya da fişi değiştirirken, çıplak bakır tellerin arz ettiği tehlikeye dikkat ediniz.

Uzatma kablosu

Uzatma kablosu kullanmadan önce, gevşek ve çıplak iletken, kötü bağlantı, hasarlı yalıtım kontrolü yapın. Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Ambalajın içindekiler

Ambalajın içinde aşağıdakiler vardır:

1 Monte edilmiş gönye testeresi
1 Kesim levhası anahtarı
1 Testere bıçağı
1 Akü (DW017)
2 Aküler (DW017K2(H))
1 Şarj adaptör

1 Kullanım kılavuzu
1 Açılımlı çizim

• Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin.
• Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın.

Tanım (şekil A1 - A6)

Sahip olduğunuz DW017 şevli testere; tahta, tahta ürünler, alüminyum ve plastiğin profesyonel kesiminde kullanılmak üzere tasarlanmıştır. Çapraz kesim, yivli ve şevli kesim işlemlerini kesin ve doğru bir biçimde gerçekleştirilrecektir.

A1

1 Açma/kapama anahtarı

2 Hareketli alt koruma

3 Sol siper

4 Şev kolu

5 Şev mandalı

6 Şev kadranı

7 Sağ siper

8 Orta yiv konumu ayar engeli

9 Yiv konumu ayar engeli

10 Yiv kadranı

11 Yiv sıkıştırması kolu

12 Çentik açma engeli

13 Ray kilit düğmesi

14 Başlık kilitleme pimi

15 Çentik derinliği ayarlama düğmesi

16 Mil kilit düğmesi

17 Başlık kilit açma kolu

18 Kullanım kolu

20 Garanti düğmesi

21 Pil çıkartma düğmesi

22 Akü

A2

23 Üst koruma

24 Toz çekme adaptörü

25 Raylar

26 Kesim levhası anahtarı

27 Yiv engeli aşma düğmesi

28 Dikey konum ayarlama engeli

29 Taban sabitleyici

30 Üst siper sol sıkıştırma düğmesi

31 El girişi

32 Çentik plakası

Şarj adaptör

DEWALT şarj cihazınızla DEWALT 24 V NiCd ve NiMH batarya kutularına uyumludur.

A3

22 Akü

33 Şarj adaptör

34 Şarj lamba (kırmızı)

Opsyonel aksesuarlar

A4

35Ayaklık

A5

36Siper eki

A6

37Toz emme kiti

A7

38Taşıma kayışı

Kurulum

Paketten çıkarma (şekil B1 & B2)

• Dikkatli bir şekilde testereyi paketin içinden çıkartın.
• Çalışma yüzeyine temas edene kadar sabitleyiciyi (29) içeri veya dışarı hareket ettirin. Vidaları (39) sıkıştırın.
• Ray kilit düğmesini (13) açın ve testere başını geri iterek arka konumda kilitleyin.
• Çalıştırma kolunu (18) bastırın ve şekilde gösterildiği şekilde kilitleme pimini (14) çekerek çıkartın.
• Yavaşça aşağı doğru baskıyı azaltın ve başlığın tam yüksekliğe erişmesine izin verin.

Testerenizi asla sabitleyici olmaksızın kullanmayın.

Tezgaha montaj (şekil C)

• Makinenin dört ayağında, tezgaha montajı olanaklı kılan delikler (40) mevcuttur. İki ayrı boydaki delikler yine iki ayrı boy civata kullanılabilmesini sağlıyor. Deliklerin yalnızca birinin kullanılması yeterlidir. Testerenizin yerinden oynamasını önlemek için daima sıkıca monta etmeye özen gösterin. Testerenin taşınabilirlik özelliklerini daha da arttırabilirsiniz : Makineyi 12.5 mm ya da daha kalın bir kontrplak parçasına monte ederek, bu plaka üzerinde çalışma tezgahınıza mengenelerle tespit edebilir ya da kolayca başka bir çalışma yerine taşıyabilirsiniz.
• Testereyi yukarıda anlatıldığı şekilde kontrplak levhasına tespit ederken, tespit civatalarının plakanın altından çıkmamasına dikkat edin. Plaka, çalışma tezgahının üzerine düz bir şekilde oturabilmelidir. Testereyi, herhangi bir çalışma tezgahına tespit ederken, mengeneleri, tespit deliklerinin bulunduğu sıkıştırma göbeklerine yerleştirin. Mengenelerin bu göbeklerin dışındaki noktalara yerleştirilmesi testerenin çalışmasını olumsuz etkilemektedir.
• Testere bıçağının kesilen malxemede sıkışması ya da kesim hatalarının önlenmesi için testerenin yerleştirildiği yüzeyin engebeli olmamasına dikkat edin. Testere tezgah üzerinde oynuyorsa, testere ayağının altına ince bir kumaş parçası yerleştirerek testerenin tezgah yüzeyi üzerinde sabit durmasını sağlayın.

Akü (şekil A1, A3, D1 & D2)

Akü paketinin şarj edilmesi (şekil A1 & A3)

Akü paketini şarj etmeden önce ana elektrik şebekesini kontrol ediniz. Ana şebekede elektrik bulunmasına rağmen akünün şarj olmaması halinde aküyü yetkili bir DEWALT onarım sevisine götürmelisiniz. Şarj esnasında şarj cihazı ve akü paketi dokunulmayacak kadar ısınabilir. Bu normal bir durum olup, arıza anlamına gelmez.

Akü paketini < 4 °C or > 40 °C seviyelerindeki sıcaklıklar altında şarj etmeyiniz. Tavsiye edilen şarj sıcaklığı: yaklaşık 24 °C.

- Akü takımını (20) şarj etmek için, bunu gösterildiği şekilde şarj cihazına (32) yerleştirin ve şarj cihazını fişe takın. Akü takımının şarj cihazına tam oturmasına özen gösteriniz.

Kırmızı şarj göstergesi (33) yanıp sönecektir. Yaklaşık 1 saat sonra, yanıp sönmeyi durduracak ve sürekli yanacaktır.

- Kırmızı gösterge ışığı hızlı bir şekilde yanıp sönerse bu şarj işleminde bir sorun olduğunu gösterir. Akü takımını çıkartıp yeniden takın veya yenisini deneyin. Yeni paket de şarj olmuyorsa şarj cihazımızı yetkili bir DEWALT onarım servisine test ettirin.

Otomatik ayar

Otomatik ayar modu, tam kapasitede çalışan akü takımındaki hücreleri eşitler veya dengeler. Akü takımları, her 10. şarj/deşarj döngüsünden sonra veya takım aynı miktardaki işi gerçekleştiremeyecek duruma geldiğinde gece boyunca ayarlanmalıdır.

• Akü takımınızı ayarlamak için, aküyü şarja her zaman olduğu gibi yerleştirin. Şarj döngüsünün başladığı belirtmek üzere kırmızı ışık sürekli yanıp sönecektir.
• 1 saatlik şarj döngüsü tamamlandığında, ışık yanıp sönmeyi durduracak ve sürekli yanacaktır. Akü artık tam dolmuştur ve her an kullanıma hazırldır.
• Başlangıçtaki 1 saatlik şarjdan sonra takım şarjda bırakılırsa, şarj cihazı otomatik olarak ayar modunu başlatır. Bu mod 8 saate kadar devam edecektir, ancak ayar modu sırasında akü takımı herhangi bir zamanda çıkartılabilir.

Pil takımının takılması ve çıkartılması (şekil D1)

• Akü takımını aletin içindeki uygun yuvaya yerleştirin ve yerine oturtun. Yaylı mekanizmanın geçmesi için bir miktar güç kullanmanız gerekebilir.
• Pil takımını sökmek için serbest bırakma düğmesine (21) basın.

Akü takımının, aletten çıkarıldıktan hemen sonra şarj cihazına takılmasını tavsiye etmekteyiz.

Batarya kapağı (şekil D2)

Sökülen bataryaların uçlarını korumak için koruyucu bir kapak bulunur. Koruyucu kapak takılı olmaksızın, ortalıkta bulunan metal cisimler uçları kısa devre yaptırabilir ve yangın tehlikesi ortaya çıkabilir. Bu sırada batarya da zarar görebilir.

• Bataryayı (22) şarja veya aletin içine yerleştirmeden önce koruyucu kapağı (41) çıkartın.
• Bataryayı şarjdan veya aletten çıkartır çıkarmaz uçların üzerine koruyucu kapağı hemen takın.

Sökülen bataryayı saklarken veya taşırken koruyucu kapağın yerinde olduğundan emin olun.

AIR COOLED

Bu şarj cihazının içinde, pillerin daha hızlı soğutulması için bir fan sistemi vardır. Bu fan gerektiği zamanlarda devreye girer. Bununla beraber fan sistemi, kanatçıklarda oluşması muhtemel pası engellemek için, içinde pil olmadığı zamanlarda da düzenli aralıklarla devreye girer.

Elektriğe bağlamada daima emniyet gözlükleri takiniz.

Akünün ömrünü korumak için sadece hava soğutmalı akü takımlarının kullanılmasını tavsiye ediyoruz.

Sıcak/soğuk akü kesintesi

Adaptör akünün aşırı sıcak/soğuk tesbit ederse, şarj işlemini otomatik olarak. İyi akü sıcaklıktan sonra adaptör otomatik olarak şarj kipine geçer. Bu özellik, maksimum akü ömrü sağlar. Sıcak/soğuk akü nedeniyle çalışmaya ara verme kipinde iken adaptörün kırmızı lambası önce uzun, sonra kısa yanıp söner.

Montaj

Daima montajdan önce pil takımını çıkartın.

Testere bıçağının takılması (şekil E1 - E5)

• Başlık kilit açma koluna (17) bastırarak alt korumayı (2) serbest bırakın ve alt korumayı mümkün olduğu kadar uzağa kaldırın.
• Koruma dirseği vidasını (43) yeteri kadar gevşetin. Böylece koruma dirseği (44) kalkabilir ve kesim levhası kilitleme vidasına (45) erişebilirsiniz.
• Alt koruma, koruma dirseği vidası (43) ile kalkık konumdayken, bir elinizle mil kilit düğmesine (16) bastırın, diğer elinizle de size verilen kesim levhası anahtarıyla (26) sol taraftaki yivli kesim levhası vidasını (45) saat yönüne doğru çevirerek gevşetin.

Mil kilidini kullanmak için, şekilde gösterildiği gibi düğmeye basın ve mili kilit yerine oturana kadar elle çevirin. Milin dönmesini önlemek için kilit düğmesine basmaya devam edin (şekil D2).

• Levha kilit vidasını (45) ve dış mil halkasını (46) sökün.
• Kesim levhasını (47) iç mil halkasının (49) üzerindeki omuza (48) takın. Levhanın alt köşesindeki dişlerin testerenin arka tarafına baktığından emin olun (operatörün karşı tarafını).
  • Dış mil halkasını (46) takın.
• Bir elinizle mil kilidini basılı tutarken diğer elinizle levha kilit vidasını (45) saat yönünün aksine çevirerek sıkıştırının.
• Koruma dirseğini (44) levha kilit düğmesini (45) tamamen kapatacak şekilde aşağı indirin.
• Koruma dirseği vidasını (43) sıkıştırın.

Bıçak dönerken mil kilidine kesinlikle basmayın. Levhayı taktıktan sonra koruma dirseğini aşağıda tuttuğunuzdan ve koruma dirsek vidalarını iyice sıkıştırdığınızdan emin olun.

Ayarlama

Ayarlama yapmadan önce daima pil takımı çıkartılmış olmalıdır.

Gönye testereniz fabrikada doğru bir şekilde ayarlanmıştır. Bu ayarın nakliyat ve taşıma ya da başka bir nedenle yeniden yapılması gerekirse, testerenizin ayarlanması için aşağıdaki talimatları uygulayın. Bu ayarlar bir kez yapıldıktan sonra sabit kalacaktır.

Bıçağın kontrol edilmesi ve aynaya göre ayarlanması (şekil F1 - F4)

• Şev kolunu (4) açın ve şev mandalını (5) bastırarak şev demirini (50) açın.

• Mandal şev demirini 0° şev konumunda buluncaya kadar şev demirini döndürün. Kolu sıkıştırmayın.

• Bıçak, testere keşiğine (51) hemen girene başlığı kadar aşağıya çekin.

• Siper (7) ve levhanın (47) sol tarafından karşısında bir gönye (52) yerleştirin (şekil F3).

Kare blokun bıçak dişlerinin uçlarına temaz etmemesine özen gösterin.

• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Vidalari (53) gevşetin ve gönyeyle ölçüldüğünde levha sipere 90° olana kadar kadran/şev montajını sola veya sağa hareket ettirin.
• Vidalari (53) yeniden sıkıştırın. Bu aşamada şev göstergesinin ayarına dikkat etmeniz gerekmez.

Gönye göstergesinin ayarlanması (şekil F1, F2 & G)

• Şev kolunu (4) açın ve şev mandalını (5) bastırarak şev demirini (50) açın.
• Şekil G'de gösterildiği şekilde, şev göstergesini (54) sıfır konumuna ayarlamak için şev demirini hareket ettirin.
• Şev kolu gevşek durumdayken, şev demiri sıfırı geçecek şekilde döndürerek şev mandalının yerine oturmasını sağlayın.
• Göstergeyi (54) ve şev kadranını (6) gözlemleyin. Gösterge tam olarak sıfırı göstermiyorsa vidayı (55) gevşetin, göstergeyi 0°yi gösterecek şekilde hareket ettirin ve vidayı sıkıştırın.

Şev kilit/kontrol çubuğunun ayarlanması (şekil H)

Şev kolu (4) kilitli durumdayken testerenin tabam oynayabiliyorsa, şev kilit/kontrol çubuğunun (56) ayarlanması gerekiyor demektir.

• Şev kolunun (4) kilidini açın.
• Bir tornavida kullanarak (57) şev kilit/kontrol çubuğunu (56) iyice sıkıştırın. Daha sonra çubuğu çeyrek dönüş gevşetin.
• Daha sonra kol (4) rasgele (önceden ayarlı olmayan) bir açıya ayarlıyken tezgahın oynayıp oynamadığını kontrol edin.

Levhayı tablaya ayarlama ve kontrol etme (şekil I1 - I4)

• Yiv sıkıştırma kolunu (11) gevşetin.
• Testere başlığını tam dik olacak şekilde sağa bastırın ve yiv sıkıştırma kolunu sıkıştırın.
• Bıçak, testere keşiğine (51) hemen girene başlığı kadar aşağıya çekin.
• Tablanın üzerine ve levhanın karşısında (47) bir gönye (52) yerleştirin (şekil I2).

Kare blokun bıçak dişlerinin uçlarına temaz etmemesine özen gösterin.

• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Yiv sıkıştırma kolunu (11) gevşetin ve levha, gönyeyle ölçüldüğünde masaya 90° oluncaya kadar dikey konum ayar engeli vidasını (28) içeri veya dışarı doğru çevirin.
• Yiv kadramı (10) üzerinde yiv göstergesi (58) sınıfın göstermiyorsa, göstergeyi sabitleyen vidayı (59) gevşetin ve göstergeyi gerektiği şekilde hareket ettirin.

Siperin ayarlanması (şekil J)

Siperin sol tarafından üst kısmı, testere tam sola 48°'lik yiv sağlayacak şekilde açıklık sağlamak üzere sola ayarlanabilir. Siperi (3) ayarlamak için:

• Plastik düğmeyi (30) gevşetin ve siperi sola kaydırın.
• Testere kapalıyken bir deneme yapın ve gereken açıklığı kontrol edin.

Aynayı, kesilecek parçayı en iyi şekilde desteklerken kolun yukarı-aşağı hareketini engellemeyecek şekilde bıçağa en yakın konuma ayarlayın.

- Düğmeyi güvenli bir şekilde sıkıştırın.

Kılavuz çentik (60) kesim artıklarıyla tıkanabilir. Kılavuz çentiği temizlemek için bir çubuk veya düşük basınçlı hava kullanın.

Yiv engellerinin aşılması (şekil K)

Yiv engelleri, testere levhasının dikey konuma ayarlanması ve 45°lik yiv konumu elde edilmesini sağlar. Yiv engelleri aşılarak 2° sağdan 48° sola yiv açıları elde edilebilir.

• Yiv engellerini aşmak için önce testere başlığını serbest bırakın ve bunu yavaşça sola itin. Daha sonra aşma düğmesini (27) çekin ve çevirerek aşma konumuna (62) getirin. Aşma düğmesi otomatik olarak yerine oturur.
• İstenilen yiv açısını ayarlayın ve başlığı bu konuma sabitleyin.
• Aşma işlemine devam etmek için, aşma düğmesini (27) çevirerek bunu geri yiv engeli konumuna (61) getirin.

Orta yiv engeli

Orta yiv açısı, taç şekli kesim yapılırken hızlı erişimle kolaylık sağlamak üzere 33,85°ye önceden ayarlanmıştır.

- Orta yiv engelini devreye sokmak için aşma düğmesini (27) orta yiv engeli konumuna (63) getirin.

Yiv açısının ayarlanması ve kontrolü (şekil A1, A2 & I5)

• Aşma düğmesinin (27) yiv engeli konumunda bulunduğundan emin olun.
• Sol siper sıkıştırma düğmesini (30) gevşetin ve sol siperin üst kısmını sola doğru gidebildiği kadar kaydırın.
• Yiv sıkıştırma kolunu (11) gevşetin ve testere başlığını sola hareket ettirin. Bu, 45°'lik yiv konumudur.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Gösterge (58) 45°yi gösterene kadar engel vidasını (9) içeri veya dışarı doğru çevirin.

Orta yiv açısının ayarlanması ve kontrolü (şekil A1, A2 & I6)

• Aşma düğmesinin (27) orta yiv engeli konumunda bulunduğundan emin olun.
• Sol siper sıkıştırma düğmesini (30) gevşetin ve sol siperin üst kısmını sola doğru gidebildiği kadar kaydırın.
• Yiv sıkıştırma kolunu (11) gevşetin ve testere başlığını sola hareket ettirin. Bu, 33,85°lik yiv konumudur.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Gösterge (58) 33,85°yi gösterene kadar engel vidasını (8) içeri veya dışarı doğru çevirin.

Ray siperinin ayarlanması (şekil L)

• Düzenli olarak raylarda yeterli açıklığın olup olmadığını kontrol edin.
• Açıklığı azaltmak için testere başlığını ileri geri kaydırırken ayar vidasını (64) aşamalı olarak saat yönüne doğru çevirin.

Kullanım talimatları

Daima güvenlik talimatlarına ve uygulanan kurallara uyun.

Kullanmadan önce:

- Uygun testere bıçağını takın. Çok aşınmış bıçaklar kullanmayın. Makinenin azami devri, bıçağın azami devrinden fazla olmamalı.

• Çok küçük parçalar kesmeye çalışmayın.
• Bıçağın serbestçe kesmesini sağlayın. Kesimi zorlamayın.
• Kesime başlamadan önce motorun tam hızı ulaşmasını bekleyin.
• Tüm sıkıştırma düğmeleri ve sıkıştırma kollarının kavrar vaziyette olmasına dikkat edin.
• İşlenecek parçayı sabitleyin.
• Sahip olduğunuz testere, tahta ve bir çok demir içermeyen malzemeyi kesmekte kullanılabilmesine karşın bu çalıştırma talimatları sadece tahta kesimini açıklamaktadır.
  Aynı talimatlar diğer malzemeler için de geçerlidir. Testereyi kullanarak demir içeren (demir ve çelik) malzemeleri, lif betonu veya taş işlerini kesmeyin!
• Çentik plakasını kullandığınızdan emin olun. Çentik yuvası 10 mm'den kalınsa makineyi çalıştırmayın.

Makinenin açılıp-kapatılması (şekil M)

Aleti kilitlemek için tetik içinde kilit takılabilecek bir delik (65) bulunur.

• Aleti çalıştırmak için kilit düğmesine (20) bastırın ve hemen ardından açma/kapama düğmesine (1) basın.
• Açma kapama düğmesini (20) serbest bırakın.
• Cihazı durdurmak için düğmeyi bırakınız.

Temel kesimler

Dikey düz çapraz kesim (şekil A1, A2 & N)

• Şev kolunu (4) açın ve şev mandalına (5) bastırın.
• Şev mandalını 0° konumuna getirin ve şev kolunu sıkıştırın.
• Kesimi yapılacak tahtayı siperin (3 & 7) karşısında yerleştirin.
• Çalıştırma kolunu (18) tutun ve başlığı serbest bırakmak üzere başlık kilit açma koluna (17) bastırın. Motoru çalıştırmak için tetik düğmesine (1) basın.
• Kesim levhasının keresteyi kesmesi ve plastik çentik plakasına (32) girmesi için başlığı bastırın.
• Kesimi tamamladıktan sonra anahtarı serbest bırakın ve başlığı üst durma konumuna getirmeden önce testere levhasının tamamen durmasını bekleyin.

Kızaklı kesim gerçekleştirme (şekil 0)

Kılavuz ray, 50 x 100 mm'den 500 x 1000 mm'ye kadar olan daha büyük parçaların dışarı-aşağı-geri kızak hareketiyle kesilmesine imkan sağlar.

• Ray kilit düğmesini (13) gevşetin.
• Başlığı kendinize doğru çekin ve aleti çalıştırın.
• Testere levhasını işlenecek parçaya indirin ve kesimi tamamlamak için başlığı geri itin.
• Yukarıda anlatıldığı şekilde devam edin.

- 50 x 100 mm'den daha küçük parçalar üzerinde kızaklı kesimler yapmayın.

- Kızaklı kesimler bittiğinde testere başlığını arka konuma kilitlemeyi unutmayın.

Dikey gönye çapraz kesimi (şekil A1, A2 & P)

• Şev kolunu (4) açın ve şev mandalına (5) bastırın.
  Kol demirini sağa veya sola istediğiniz açıya getirin.
• Şev mandalı otomatik olarak solda ve sağda 10°, 15, 22,5°, 31,62° ve 45°'ye, solda 50°'ye ve sağda 60°'ye yerleşecektir. Orta açı isterseniz başlığı sıkıca tutun ve şev kolunu sıkıştırarak kilitleyin.
• Kesim yapmadan önce daima şev kolunun sıkıca kilitlendiğinden emin olun.
• İşleme dikey düz çapraz kesimde olduğu gibi devam edin.

Tahta parçasının sonunda küçük bir uç kesimini şevli keserken, tahtayı uç kesimin levhanın sipere daha büyük açılı tarafından olacak şekilde yerleştirin. Yani, sol şev sağa uç kesim; sağ şev, sola uç kesim.

Meyilli kesimler (şekil A1, A2 & Q)

Yiv açıları 48° sol ve 2° derece sağ arasında ayarlanabilir ve şev demiri sağa veya sola sıfır ve maksimum 45° arasında ayarlıyken kesilebilir.

• Sol siper sıkıştırma düğmesini (30) gevşetin ve sol siperin üst kısmını (3) sola doğru gidebildiği kadar kaydırın. Yiv sıkıştırma kolunu (11) gevşetin ve yivi istediğiniz şekilde ayarlayın.
• Yiv sıkıştırma kolunu (11) iyice sıkıştırın.
• İşleme dikey düz çapraz kesimde olduğu gibi devam edin.

Kesim kalitesi

Bir kesimin düzgün olması, kesilen malzemenin cinsi gibi bir dizi değişkene bağlıdır. Kalıp çıkarma ve hassaslık gerektiren diğer işler için çok düzgün kesim gerektiğinde, keskin (60 dişli karpit) bıçak ve yavaş, düzenli bir kesim hızı en iyi sonuçları sağlayacaktır.

Kesilen malzemenin kesim sırasında yürümemesine dikat edin; parçayı sıkıca tespit edin. Testere kolunu kaldırmadan önce daima bıçağın tamamen durmasını bekleyin. Kesilen parçanın arka kısmında hala küçük çaplı yırtılmalar oluyorsa, kesilecek ahşabın üzerine bir seloteyp şeridi yapıştırın. Kesimi şeridin içinden yaptıktan sonra, şeridi dikkatli bir şekilde çıkartın.

Beden ve el konumu

Gönye testeresini kullanırken beden ve ellerinizin doğru konumda olması kesim işini daha kolay, daha kesin ve güvenli yapacaktır.

• Ellerinizi daima kesim bölgesinden uzak tutun.
• Ellerinizi bıçağa 150 mm'den daha fazla yaklaştırmayın.
• Kesim sırasında parçayı tezgaha ve aynaya sıkıca bastırın. ellerinizin konumunu, makine kapatıldıktan sonra biçak tamamamen durana kadar değiştirmeyin.
• Bıçağın hareket yolunu kontrol etmek için asıl kesimden önce daima (makine kapalıyken) deneme yapın.
• Ellerinizi çapraz tutmayın.
• Yere dengeli bir şekilde basın ve dengenizi muhafaza edin.
• Testere kolunu sağa ya da sola hareket ettirirken, hareketi takip eden ve testere bıçağı tarafından durun.
• bir kelem çizgisini takip ederken siper açıklığından yönü kontrol edin.

Resim çerçevesi, kutu ve diğer dört yüzlü cisimlerin kesilmesi (şekil R1 & R2)

Süslü kalıplar ve diğer çerçeveler

Testerenize tam olarak hakim olabilmek için hurda ahşap parçalarıyla birkaç basit kesim denemesi yapın.

Testereniz, şek. R1'de gösterilen gibi eğimli köşe kesimleri yapabilmek için n uygun cihazdır. Şekilde gösterilen eklem farklı meyil ayarları kullanılarak yapılmıştır.

Meyil ayarının kullanılması

Her iki levhanın açıları 45°'ye ayarlanır. Böylece toplam 90°'lik bir köşe elde edilmektedir. Gönye kolu sıfır konumunda kitlenmiştir. Ahşap parçası, düz, geniş tarafı tezgaha, ve dar kenarı aynaya bakacak şekilde yerleştirilecek.

Gönye ayarının kullanılması

Aynı kesim, kesilecek parçanın geniş yüzeyi aynaya karşı yerleştirilerek sağa ve sola eğimle de yapılabilmektedir.

İki çizim (şekil R1 & R2) yalnızca dört taraflı nesneler içindir. Gönye ve meyil açıları, yüz sayısının artışına bağlı olarak değişmektedir. Aşağıdaki tabloda, bir dizi farklı şekiller için geçerli açılar belirtilmiştir. Bu şekillerin yüzlerinin eşit uzunlukta olduğu varsayılmaktadır. Tabloda gösterilmeyen şekillerin gönye ya da meyilini belirlemek için 180°'yi şeklin toplam yüz sayısına bölün.

Yüz sayısı Gönye ya da meyil açısı
4	4
5	3
6	3
7 25,7°
8 22,5°
9	2
10 18°

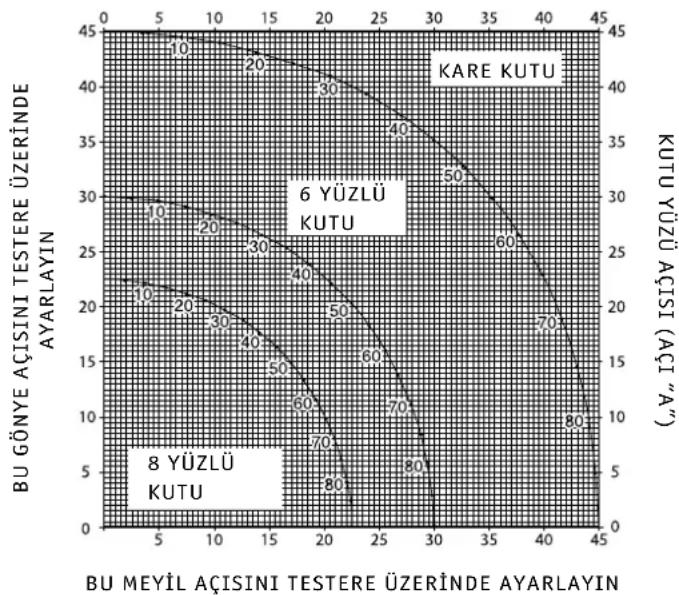

Bileşik gönye (şekil S1 & S2)

Birleşik şevli kesim, şevli kesim (şekil R2) ve yivli kesimin (şekil R1) aynı anda yapıldığı bir kesim türüdür. Bu çeşit kesimler, şekil S1'de görüldüğü gibi eğimli kenarlara sahip çerçevelerin ve kutuların yapımında kullanılır.

Kesim açısı kesimden kesime değişiyorsa, yiv sıkıştırma düğmesinin ve şev kilit düğmesinin iyice sıkıştırılmış olup olmadığını kontrol edin. Bu düğmeler, yiv veya şev değişikliği yapıldıktan sonra sıkıştırılmalıdır.

• Aşağıdaki tablo, en çok kullanılan bileşik gönye kesimleri için doğru meyil ve gönye ayarlarını seçmede size yardımcı olacaktır. Tabloyu kullanmak için, projenizin istenen "A" (şekil S2) açısını kullanın ve bu açıyı tablodaki uygun eğri üzerinde bulun. Bu noktadan tabloyu aşağıya doğru takip ederek doğru meyil açısını bulun ve düz çizgiyi takip ederek doğru gönye açısını bulun.
• Testerenizi bu açılara ayarlayın ve birkaç deneme kesimi yapın.
• Kesilen parçaları birleştirmeyi deneyin.

• Örnek: 25° dış açılı (açı "A") (şekil S2) 4 taraflı bir kutu yapabilmek için sağ üst taraftaki eğriyi kullanın. Eğri ölçeği üzerinde 25°'yi bulun. Testerenin gönye açısını (23°) bulmak için eğriyi kesen yatay çizgisini her iki yönde takip edin. Aynı şekilde testerenin meyil açısı ayarını (40°) bulmak için eğriyi kesen dikey çizgiyi yukarıya ya da aşağıya doğru takip edin. Testere ayarlarını denemek için birkaç hurda ahşap parçası üzerinde kesim yapın.

Kesme kaidesi kornişleri

Kaide kornişinin kesimi 45°lik bir meyil açısındanla gerçekleştirilmektedir.

• Kesim yapmadan önce testere kapalıyken bir deneme yapın.
• Bütün kesimler testerenin üzerinde düz yatan kornişin arka İQsmıyla yapılır.

İç köşe

9ol taraf

。

• Kornışı, üst tarafı aynaya karşı gelecek şekilde yerleştirin.
• Kesimin sol tarafını koruyun.

- Sağ taraf

• Kornışı, alt tarafı aynaya karşı gelecek şekilde yerleştirin.
• Kesimin sol tarafını koruyun.

Dış köşe

- Sol taraf

• Kornışı, alt tarafı aynaya karşı gelecek şekilde yerleştirin.
• Kesimin sağ tarafını koruyun.

- Sağ taraf

• Kornışı, üst tarafı aynaya karşı gelecek şekilde yerleştirin.
• Kesimin sağ tarafını koruyun.

Taç kornişleri kesme

Taç kornişin kesimi bir bileşik gönye içinde gerçekleştirilir. En üst derecede bir kesinlik elde etmek için, testereniz daha önceden ayarlanmış 31,62°'lık gönye ve 33,85°'lik meyil açı konumuna sahiptir. Bu ayarlar, üstte 52°'lik ve altta 38°'lik açılara sahip standart taç kornişler içindir.

• Nihai kesimleri yapmadan önce artık malzemelerle kesim denemeleri yapın.
• Bütün kesimler bir sol meyilde ve kaidenin karşısında kornişin arkasıyla yapılmaktadır.

İç köşe

- Sol taraf

• Aynanın karşıındaki kornişin üstü.
• Sağ gönye.
• Kesimin sol tarafını koruyun.

- Sağ taraf

• Aynanın karşıındaki kornişin altı.
• Sol gönye.
• esimin sol tarafını koruyun.

Dış köşe

- Sol taraf

• Aynanın karşıındaki kornişin altı.
• Sol gönye.
• Kesimin sağ tarafını koruyun.

- Sağ taraf

• Aynanın karşıındaki kornişin üstü.
• Sağ gönye.
• Kesimin sağ tarafını koruyun.

Çentik açma (şekil T)

Testerenizde çentik kesimi için bir çentik engeli (12) ve parmak vida (15) bulunur.

• Çentik engelini (12) testerenin ön kısmında doğru getirin.
• Parmak vidayı (15) çentik kesimin derinliğini ayarlamak için kullanın. Önce kilit somununu (66) açmanız gerekebilir.
• Düz centikli kesim gerçekleştirmek için işlenecek parça ve siper arasına yaklaşık 5 cm kalınlığında kullanmadığınız bir malzeme koyun.

Toz çekme (şekil A2 & A6)

Makinede toz emiş kitinin (37) kullanımı için (seçime bağlı olarak gelir) bir toz emiş noktası (24) bulunur.

- Mümkün olduğu sürece toz emisyonlarıyla ilgili kurallara uygun olarak tasarlanmış bir toz çekme cihazı kullanın.

Küçük parçaların kesimi (şekil A5)

Siper eki (36) (seçime bağlı olarak gelir) küçük parçaların kesimini kolaylaştıracaktır.

Uzun perçaların desteklenmesi (şekil A4)

• Uzun parçalar için daima destek kullanım.
• En iyi sonucu elde etmek için, testerenizin tezgah genişliğini arttıran çalışma desteği uzantısını (35) kullanarak elde edebilirsiniz (saticınızdan aksesuar olarak temin edebilirsiniz). Uzun parçaları, uçlarının sarkmaması için sipa ya da benzer donanımla destekleyin.

Testere levhaları

Belirtilen kesim kapasitesini elde edebilmek için daima 30 mm mil deliğine sahip 216 mm'lik testere levhalarını kullanın.

Daha fazla sayıda dişe sahip veya gövdesi daha kalın özel kesim levhaları kullanmak pil şarjı başına düşen kesim sayısını azaltacaktır.

Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun.

Taşıma (şekil B2)

Aletin uygun bir biçimde taşınabilmesi için tabana bir taşım kayışı bağlanabilir. Taşıma kayışı (bkz. şekil A7) seçime bağlı olarak gelir.

- Testereyi taşımak için başlığı indirin ve kilit pimine (14) bastırın.

- Aleti mümkün olduğu kadar küçük hale getirmek için, testere başlığı ön konumdayken ray kilit düğmesini kilitleyin, şev demirini en üst sağ şev açısına kilitleyin, siperi (3) tamamen içeri kaydırın ve testere başlığı dik konumdayken yiv kolunu (11) kilitleyin.

- Testereyi taşımak için daima şekil B2'de gösterilen el girişlerini (31) kullanın.

Bakım

D_F WALT elektrikli aletiniz, minimum bakımla uzun süre çalışacak şekilde imal edilmiştir. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

Temizlik

• Temizlemeden önce, şarj adaptörünü AC prizinden çıkartın.
• Elektrikli aletinizi temizlemeden önce aküyü sökün.
• Havalandırma kanallarının temiz ve açık olmasına dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin.
• Tabla üstünü düzenli olarak temizleyin.
• Toz emiş sistemini düzenli olarak temizleyin.

Aletin bakımında temizleyici ve kayganlaştırıcı kullanmaktan kaçının. Belli sprey ve aerosollü temizleyiciler plastik alt sipere kimyasal olarak hasar verebilir.

Çentik plakasının temizliği ve bakımı (şekil U)

Çentik plakasının altındaki alanı düzenli olarak temizleyin. Çentik plakası yıpranırsa bunun değiştirilmesi gerekir.

• Çentik plakasını (32) tutan vidaları (67) sökün.
• Çentik plakasını çıkartın ve altındaki alanı temizleyin.
• Çentik plakasının parçalarını ve vidaları yeniden takın.
• Vidaları el sıkılığında sıkıştırın.

- Çentik plakasını ayarlamak için şunları yapın:

- Levha testere çentiğine hemen girecek şekilde başlığı aşağı çekin.

- Çentik plakasının her bir parçasını testere levhasının dişleriyle tam uyacak şekilde ayarlayın.

- Vidaları sıkıştırın.

Çevre

Şarj edilebilir akü grubu

Bu uzun ömürlü akü daha önceden kolayca yapılan işlerde yeterli güç üretemediğinde yeniden şarj edilmelidir. Teknik ömrünün sonunda çevremize gereken özeni göstererek atın:

• Aküyü tamamen boşaltın, sonra aletten çıkarın.
• NiCd ve NiMH hücreler geri kazanılabilir. Onları bayinize veya yerel bir geri kazanma istasyonuna götürün.
  Toplanan aküler geri kazanılacak veya uygun şekilde imha edilecektir.

İstenmeyen aletler ve çevre

Atacağınız eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldıran D _E WALT onarım merkezlerine götürün.

GARANTI

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ

DEWALT ağır hizmet tipi endüstriyel aletinizin performansı sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satın alma belgesinin ibrazi şarttır.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ -

Bir yıllık tam garantiye ek olarak, tüm DEWALT aletleri bir yıl süreyle ücretsiz servis desteğine de sahiptir. Satın alma tarihinden itibaren bir yıl içinde yapılan hiçbir onarım ve koruyucu bakım işleminden işçilik ücreti almamaktayız. Satın alma tarihinin belgelenmesi şarttır.

• BİR YILLIK TAM GARANTI •

DEWALT ağır hizmet tipi endüstriyel aletleri, satış tarihinden itibaren bir yıl süreyle garantilidir. Hatalı malzemeden veya işçilikten kaynaklanan tüm arızalar ücretsiz onarılır. Lütfen aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun.

Bu garanti aşağıdaki kapsamaz:

• Aksesuarlar
• Başkaları tarafından yapılan veya girişimde bulunulan onarımlardan kaynaklanan hasar
• Yanlış kullanım, ihmal, eskime ve aşınmadan, alet üzerinde değişiklik ve amaç dışı kullanımdan kaynaklanan hasar.

Size en yakın yetkili DEWALT tamir acentesi için lütfen bu kılavuzun arasında bulunan uygun telefon numarasını kullanım. Buna ek olarak, DEWALT yetkili tamir servislerinin bir listesini ve satis-sonrasi servisimiz ile ilgili tüm detayli bilgileri Internet'de www.2helpU.com adresinden edinebilirsiniz.

ΓΩΝΙΑΚΟ ΠΡΙΟΝΙ DW017

Θερμά συγχαρητήρια!
