BRUKSANVISNING DW017 DEWALT

5 Personlig beskyttelse

Følgende risici er forbundet med anvendelsen af save:

• Check med regelmæssige mellemrum, at skinnerne har spillerum.
• Spillerummet reduceres ved gradvist at dreje stilleskruen (64) med uret, mens savhovedet skubbes tilbage og frem.

Brugervejledning

Krops- og håndstilling

Pyntelister og andre rammer

Støtte for lange stykker (fig. A4)

- Sørg altid for at støtte lange stykker.

Nærmere oplysninger om tilbehør fås hos Deres forhandler.

Transport (fig. B2)

For at gøre det bekvemt at bære maskinen, kan man binde en bærestrop fast på dens basis. Bærestroppen (se fig. A7) fås som ekstraudstyr.

Du har valgt et DeWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DeWALT til en av de mest pålitelige partnere for profesjonelle brukere.

Tekniske data

	DW017
Lydnivå (LPA) dB(A) 88
Akustisk effekt (LWA) dB(A) 101
Veid geometrisk middelverdi av vibrasjonsfrekvensen m/s2<2,5 m/s2
Spenning V 24
Effektforbruk W 630
Bladdiameter mm 216
Utsparingsdiameter mm 30
Maks. bladstørrelse mm 1,6
Maks. omdr.hastighet/min 4.000
Maks. kappekapasitet ved 90° mm 300
Maks. gjæringskapasitet ved 45° mm 212
Maks. snittdybde 90° mm 70
Maks. dybde på skråsnitt 45° mm 50
Gjærsnitt (ytterstillinger)venstre 50°høyre 60°
Skråsnitt (ytterstillinger)venstre 48°høyre 2°
0° gjæring
Snittbredde ved maks. høyde 70 mm	mm 300
Snitthøyde ved maks. bredde 300 mm	mm 70
Venstregjæring 45°
Snittbredde ved maks. høyde 70 mm	mm 212
Snitthøyde ved maks. bredde 212 mm	mm 70
Høyregjæring 45°
Snittbredde ved maks. høyde 70 mm	mm 212
Snitthøyde ved maks. bredde 212 mm	mm 70
Venstreavfasing 45°
Snittbredde ved maks. høyde 50 mm	mm 300
Snitthøyde ved maks. bredde 300 mm	mm 50
Gjærsnitt 31.62°, avfasing 33.85°
Snitthøyde ved maks. bredde 254 mm	mm 65
Bremsetid, automatisk elektronisk bladbrems	s < 5,0
Støvsamlingseffektivitet	mg/m3<2,0
Vekt kg 20,5
Batteripakke	DE0242	DE0241
Batteritype	NiCd	NiMH
Spenning V 24 24
Vekt kg 1.4
Lader	DE0246
Nettspenning	V_AC 230
Ladetid	min 60/70
Vekt kg 0.6
Sikring:
230 V	10 A

Følgende symboler brukes i denne instruksjonsboken:

Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

CE-Sikkerhetserklæring

DW017

DEWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1 & EN 61029.

∅nsker du flere opplysninger, vennligst kontakt DEWALT på adressen nedenfor eller se veiledningens baskide.

Ved bruk av fastmontert elektroverktøy må du alltid følge de gjeldende sikkerhetsreglene i landet, for å redusere faren for brann, elektrisk støt og personskade.

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet.

Ta vare på bruksanvisningen for senere bruk.

Generelt

En uryddig arbeidsplass innbyr til ulykker.

2 Tenk på arbeidsmiljøets innvirkning

Utsett ikke verktøyet for regn. Bruk ikke verktøyet i våte eller fuktige omgivelser. Sørg for god belysning på arbeidsområdet (250 - 300 lux). Bruk ikke verktøyet der hvor det er fare for å forårsake brann eller eksplosjon, for eksempel i nærheten av brannfarlige væsker eller gasser.

3 Hold barn unna!

Ikke la barn, besøkende eller dyr komme i nærheten av arbeidsområdet eller berøre verktøyet eller strømkabelen.

4 Kle deg riktig

Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Bruk hårnett hvis du har langt hår. Ved arbeid utendørs bør du bruke egnede hansker og fottøy som ikke glir.

5 Personlig vern

Bruk vernebriller. Bruk en ansikts- eller støvmaske når arbeidet kan forårsake støv eller flyvende partikler. Hvis slike partikler kan bli svært varme, bør du også bruke et varmehindrende forkle. Bruk alltid hørselsvern.

6 Vern mot elektrisk støt

Unngå kroppskontakt med jordede overflater (f. eks. rør, radiatorer, komfyrer og kjøleskap). Når verktøyet brukes under ekstreme forhold (for eksempel ved høy fuktighet eller forekomst av metallstøv), kan du øke sikkerheten ved å montere en isolerende transformator eller en (FI) jordfeilbryter.

Pass på at du alltid har sikkert fotfeste og god balanse.

8 V ær oppmerksom

9 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet.

10 Kople til utstyr for støvavsuging

Hvis det følger med utstyr for tilkopling av støvavsug og støvoppsamling, må du sørge for at dette koples til og brukes riktig.

11 Fjern nøkler

Kontroller alltid at nøkler og justeringsverktøy er fjernet, før du starter verktøyet.

12 Bruk riktig verktøy.

Riktig bruk er beskrevet i instruksjonshåndboken. Ikke bruk underdimensjonert verktøy eller tilbehør til å gjøre jobber som egentlig krever kraftig verktøy. Verktøyet vil gjøre en bedre og sikrere jobb om det brukes med den hastigheten det er beregnet for. Overbelast ikke verktøyet.

Advarsel! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade.

13 Sjekk verktøyet for skader

Kontroller verktøyet og strømledningen grundig for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast, eller er feilmontert. Kontroller også at de øvrige delene, brytere og verneutstyr ikke er skadet, og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet.

Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis feil oppstår, skal delene repareres eller byttes ut av et autorisert DEWALT serviceverksted. Prøv aldri å reparere selv.

14 Fjern batteripakken

Slå av verktøyet og vent til det står helt stille, før du forlater det. Fjern batteripakken når den ikke er i bruk, før du skifter deler på verktøyet, tilbehør eller tilkoblinger, og før du utfører service.

15 Unngå at verktøyet blir startet utilsiktet

Pass på at verktøyet er slått av før du setter i batteripakken.

17 Oppbevar verktøyet på et trygt sted når det ikke er i bruk

Når verktøyet ikke er i bruk, må det oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn.

18 Vær nøye med vedlikeholdet

Hold verktøyet rent og i god stand for bedre og sikrere ytelse. Følg instruksjonene for vedlikehold og skifte av tilbehør. Hold alle håndtak og brytere tørre, rene og fri for olje og fett.

19 Reparasjoner

Dette verktøyet oppfyller gjeldende sikkerhetskrav. Reparasjon av verktøyet må utføres av en autorisert DeWALT-reparator. Reparasjoner må bare utføres av kvalifiserte personer som benytter originale reservedeler, ellers kan bruk av utstyret medføre betydelig fare.

Ekstra sikkerhetsregler for gjærsager

- Forviss deg om at alle låserattene og klemmehåndtakene er strammet til før du starter noen operasjon.

- Ikke bruk maskinen uten at skjermen er på plass, eller hvis skjermen ikke fungerer eller ikke er riktig vedlikeholdt.

- Bruk aldri sagen uten snittplaten.

- Forsøk aldri å stoppe en maskin ved å føre verktøy eller lignende inn mot bladet, dette kan føre til alvorlige uhell.

- Se i instruksjonshåndboken før du bruker tilbehør. Feil bruk av tilbehør kan medføre skade.

- Velg riktig blad for materialet som skal skjæres.

- Se maksimalhastigheten som er markert på sagbladet.

- Bruk ikke blad med større eller mindre diameter enn anbefalt. Du finner opplysninger om riktig blad under tekniske data. Bruk bare bladene som er angitt i denne håndboken, og som oppfyller EN 847-1.

- Vurder å bruke spesielt beregnede støyreduserende blader.

- Kontroller at armen er godt festet når du utfører avfasing.

- Forsøk aldri å kile fast noe i viften for å holde igjen motorakselen.

- Bladskjermen løftes automatisk når armen beveges nedover og senkes over bladet når armen går opp. Skjermen kan løftes manuelt når du skal montere eller ta av sagbladet, eller kontrollere sagen. Løft bladskjermen manuelt bare når sagen er slått av.

- Skjermen har slisser slik at du kan se arbeidsstykket mens du sager. Selv om slissene reduserer sterkt mengden av spon som blir blåst ut, bør du alltid bruke vernebriller när du ser inn gjennom slissene.

- Hold området rundt maskinen godt vedlikeholdt og uten løse materialer som spon og avkapp.

- Kontroller regelmessig at motorens lufteåpninger er rene og fri for spon.

- Skift ut snittplaten när den er slitt.

- Kople maskinen fra strømtilførselen før du utfører vedlikehold eller bytter blad.

- Aldri utfør rengjørings- eller vedlikeholdsarbeid når maskinen er i gang og hodet ikke er i hvileposisjon.

- Hvis mulig skal maskinen alltid monteres på en benk.

Ekstra farer

Følgende farer er forbundet med bruk av sager:

- skader som følge av berøring av roterende deler Selv om man følger de relevante sikkerhetsforskrifter og bruker sikkerhetsanordningene, er det visse farer som ikke kan unngås. Disse er:

• Hørselsskader.
• Fare for ulykker forårsaket av de ikke tildekte delene av det roterende sagbladet.
• Fare for skader ved skifting av blad.
• Fare for klemming av fingre når dekslene åpnes.
• Helseskader som følge av innånding av støv som oppstår ved saging av tre, særlig eik, bjørk og MDF.

Ekstra sikkerhetsregler for batteripakker

Brannfare! Pass på at metall ikke kortslutter kontaktene på en frakoplet batteripakke. Ikke oppbevar eller bær batteripakken uten at beskyttelseshetten er satt over kontaktene.

• Batterivæsken, en 25-30 % løsning av kaliumhydroksid, kan være skadelig. Hvis det oppstår berøring med hud, må du straks skylle med vann. Nøytraliser med en svak syre, f.eks. sitronsaft eller eddik. Hvis du får væsken i øynene, må du rense dem med rikelig rent vann i minst 10 minutter. Kontakt lege.
• Forsøk ikke under noen omstendigheter å åpne en batteripakke.

Etikettene på laderen og batteripakken viser følgende symboler:

Batteriet lader

Batteri Iadet

Problem med lading

NiMH + NiCd

Lader NiMH- og NiCd-batterier

Ikke berør dem med ledende gjenstander

Etiketter på utstyret

Følgende symboler befinner seg på verktøyet:

Les bruksanvisningen før sagen tas i bruk

Advarsel om sikker bruk

Ikke plasser hendene i dette området.

Elektrisk sikkerhet

Laderen er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i samsvar med spenningen på typeskiltet.

Skifting av kabel eller støpsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt.

Kontroll av pakkens innhold

Pakken inneholder:

1 Gjærsag, montert
1 Nøkkel for sagblad
1 Blad
1 Batteripakke (DW017)
1 Lader
1 Instruksjonsbok
1 Splitt-tegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A1 - A6)

Din DW017 gjærsag er utformet for profesjonell saging i tre, treprodukter, aluminium og plast. Den utfører sageoperasjoner som tverrsaging, avfasing og gjæring enkelt, nøyaktig og sikkert.

A1

1 Strømbryter
2 Bevegelig nedre skjerm
3 Føringsstykke, venstre side
4 Gjærehåndtak
5 Låsehendel for innstilling av gjæringsvinkel
6 Gjæringsskala
7 Føringsstykke, høyre side
8 Midtre stoppposisjon for avfasing
9 Justeringsstopp for avfasingsposisjon
10 Avfasingsskala
11 Avfasingsklemmehendel
12 Sporstopp
13 Låseskrue for skinne
14 Pinne for låsing i nedre stilling
15 Spordybdejusteringsratt
16 Knapp for spindellås
17 Utløserhendel for saghode
18 Betjeningshåndtak
20 Sperre for strømbryter
21 Batteriets frigjøringsknapp
22 Batteripakke

A2

23 ∅vre skjerm

24 Adapter for avsuging av støv

25 Skinner

26 Nøkkel for sagblad

27 Overstyringsratt for gjæringsstopp

28 Justeringsstopp for vertikal posisjon

29 Basestabilisator

30 Klemmehjul for øvre, venstre føringsstykke

31 Håndgrep

32 Snittplate

Lader

DEWALT lader kan ta batteripakker av type DEWALT 24 V NiCd og NiMH.

A3

22 Batteripakke

33 Lader

34 Ladelampe (rød)

Tilleggsutstyr

A4

35 Støtteben

A5

36 Føringsstykke, innsats

A6

37 Støvsugingssett

A7

38 Bærerem

Installering

Utpakking (fig. B1 & B2)

- Ta sagen forsiktig ut av emballasjen.

- Flytt stabilisatoren (29) inn eller ut til den har kontakt med arbeidsflaten. Stram skruene (39).

- Frigjør skinnens låseskrue (13) og skyv saghodet bakover for å låse det i bakre posisjon.

- Trykk betjeningshåndtaket (18) nedover og trekk ut låsepinnen (14), som vist.

- Slipp betjeningshåndtaket opp forsiktig til hodet står i øvre stilling.

Bruk aldri sagen uten stabilisatoren.

Montering på benk (fig. C)

- Alle fire bena har hull (40) for montering på benk. Det er to hull for skruer av forskjellige størrelse. Det er tilstrekkelig å bruke ett av hullene. Fest alltid sagen godt, slik at den ikke kan bevege seg. Du kan gjøre sagen enklere å flytte ved å montere den på en finérplate med tykkelse 12,5 mm eller mer. Finérplaten kan spennes fast til arbeidsbenken eller flyttes til andre arbeidssteder og spennes fast der.

- Hvis du monterer sagen på en finérplate, må du passe på at skruene ikke stikker ut på undersiden av platen. Finérplaten må ligge mot arbeidsbenken. Når du spenner fast sagen til et underlag, må du bare bruke festepunktene, der hullene for monteringsskruene er plassert. Fastspenning i andre punkter vil hindre riktig funksjonering av sagen.

- For å hindre klemming og unøyaktighet må du kontrollere at underlaget ikke er skeivt eller ujevnt på annen måte. Hvis sagen vipper på underlaget, kan du legge noe under et av bena, slik at sagen står støtt på underlaget.

Batteripakke (fig. A1, A3, D1 & D2)

Lading av batteripakken (fig. A1 & A3)

Kontroller alltid nettet før du lader batteripakken. Hvis det er strøm på nettet, men batteripakken ikke blir oppladet, må du bringe laderen til et D≡WALT-autorisert serviceverksted. Under oppladningen kan batteripakken kjennes varm ved berøring. Dette er normalt og er ikke tegn på at noe er galt.

- Når du skal lade batteripakken (20), setter du den inn i laderen (32) slik det vist på tegningen, og kobler laderen til strøm. Kontroller at batteripakken er satt helt inn i laderen. Den røde ladelampen (33) vill blinke. Etter ca. 1 time slutter lampen å blinke og lyser den jevnt. Batteripakken er nå fulladet.

- Den røde ladelampen blinker raskt for å angi at det er problemer med ladingen. Sett i batteripakken på nytt eller prøv med en ny batteripakke. Hvis den nye batteripakken heller ikke kan lades, må laderen testes av et godkjent DEWALT reparasjonsverksted.

Automatisk justering

Automatisk justeringsmodus utligner eller balanserer de individuelle cellene i batteripakken ved toppkapasitet. Batteripakkene bør justeres over natten etter hver 10. lading/utladingssyklus, eller när pakken ikke lenger gir samme ytelse som tidligere.

• Sett batteriet i laderen som vanlig for å justere batteripakken. Den røde lampen blinker kontinuerlig, noe som angir at ladesyklusen har startet.
• Når ladesyklusen på 1 time er over, lyser lampen kontinuerlig og slutter å blinke. Pakken er fullt oppladet og kan brukes nå.
• Hvis pakken står i laderen etter ladeperioden på 1 time, starter laderen automatisk justeringsmodus. Denne modusen fortsetter i opptil 8 timer, men batteripakken kan fjernes når som helst i løpet av justeringsmodus.

Innsetting og fjerning av batteripakken (fig. D1)

• Sett inn batteripakken i tilhørende åpninger i verktøyet til den klikker på plass. Det kan være nødvendig å bruke litt krefter for å få festet den fjærbelastede mekanismen helt.
• Når du skal ta ut batteripakken, trykker du på de to utløsningsknappene (21).

Vi anbefaler at du setter batteripakken i laderen umiddelbart etter at den er tatt ut fra verktøyet.

Batterihette (fig. D2)

Det følger med en hette som beskytter kontaktene på batteripakken når den er koplet fra. Uten hetten kan løse metallgjenstander kortslutte kontaktene og forårsake brann eller skade batteripakken.

• Ta av beskyttelseshetten (41) før du setter batteripakken (22) i laderen eller verktøyet.
• Sett beskyttelseshetten over kontaktene umiddelbart etter at batteripakken tas ut av laderen eller verktøyet.

Pass på at beskyttelseshetten sitter på plass før du oppbevarer eller bærer med deg en frakoplet batteripakke.

AIR COOLED

Denne laderen er utstyrt med en innvendig vifte for hurtig nedkjøling av batteripakkene. Viften slås på automatisk ved behov. Viften slås også på med jevne mellomrom når det ikke er noe batteri i laderen, slik at det ikke setter seg støv på viftebladene.

For å oppnå lengst mulig levetid for batteripakker, anbefaler vi bruk av luftkjølte batteripakker.

Varmt/kaldt batteri ventetid

Når laderen oppdager et batteri som er varmt/kaldt, starter den automatisk en varmt/kaldt batteri ventetid, som utsetter ladningen til batteriet har en skikket temperatur. Laderen kopler da automatisk tilbake til normal ladning av batteriet. Denne egenskapen garanterer maksimal levetid for batteriet. Den røde indikatoren blinker lenge, og deretter kort mens den er i ventetid modus.

Montering

• Trykk ned utløserhendelen for saghodet (17) for å frigjøre den nedre skjermen (2). Hev deretter den nedre skjermen helt opp.
• Løsne skjermbrakettskruen (43) så mye at skjermbraketten (44) kan heves til du kommer til låseskruen for sagbladet (45).
• Fest den nedre skjermen i hevet posisjon med skjermbrakettskruen (43) og trykk ned låseknappen (16) for spindelen med den ene hånden. Bruk den medfølgende nøkkelen (26) for sagbladet og skru løs den venstregjengete skruen (45) med den andre hånden (skru med klokken).

Betjen spindellåsen ved å trykke ned knappen som vist, og roter spindelen for hånd til du kjenner at låsen griper. Hold låseknappen inne for å hindre at spindelen roterer.

• Fjern låseskruen (45) for sagbladet og den ytre anleggskragen (46).
• Legg sagbladet (47) inn mot skulderen (48) på den indre anleggskragen (49), og kontroller at tennene på undersiden av sagbladet peker mot bakkant av sagen (bort fra brukeren).
• Sett den ytre anleggskragen (46) på igjen.
• Trekk til läseskruen (45) for sagbladet ved å skru mot klokken mens du holder spindellåsen i inngrep med den andre hånden.
• Senk skjermbraketten (44) så mye at den helt skjermer läseskruen (45) for sagbladet.
• Trekk til festeskruen for skjermbraketten (43)

Trykk aldri ned låsepinnen for spindelen mens sagbladet går rundt. Hold skjermbraketten nede, og trekk festeskruene for skjermbraketten godt til etter at du har montert sagbladet.

Justering

Gjærsagen ble justert nøyaktig på fabrikken. Hvis det er nødvendig med ny justering etter transport eller av andre grunner, følger du fremgangsmåten nedenfor. Det skal ikke være nødvendig å gjenta denne justeringen.

Kontrollere og justere bladet i forhold til føringsstykket (fig. F1 - F4)

• Løsne gjærehåndtaket (4) og trykk ned gjæringsutløseren (5) for å frigjøre gjæringsarmen (50).
• Beveg gjæringsarmen til låsehendelen setter den i stillingen for 0° gjæring. Ikke trekk til håndtaket.
• Trekk hodet nedover til bladet akkurat när ned i sagsporet (51).
• Legg en vinkelhake (52) an mot venstre side av føringsstykket (7) og bladet (47) (fig. F3).

Vinkelhaken skal ikke berøre spissen av tennene på sagbladet.

• Følgende framgangsmåte brukes ved justering:
• Løsne skruene (53) og skyv skalaen/gjæringsarmen mot venstre eller høyre til sagbladet står i 90 vinkel mot føringsstykket, målt med vinkelhaken.
• Stram skruene igjen (53). Bry deg ikke om hva gjæringsindikatoren viser nå.

Justere gjæringsindikatoren (fig. F1, F2 & G)

• Løsne gjærehåndtaket (4) og trykk ned gjæringsutløseren (5) for å frigjøre gjæringsarmen (50).
• Beveg gjæringsarmen for å sette gjæringsindikatoren (54) i nullstilling, som vist i fig. G.
• Mens gjæringshåndtaket er løst, lar du låsehaken gå i inngrep mens du roterer gjæringsarmen forbi nullstillingen.
• Følg med på indikatoren (54) og gjæringsskalaen (6). Hvis indikatoren ikke angir nøyaktig null, løsner du skruen (55), flytter indikatoren til 0° og strammer skruen.

Justere gjæresperre/stoppstang (fig. H)

Hvis sagens basis kan flyttes mens gjæringshåndtaket (4) er sperret, må gjæresperre/stoppstang (56) justeres.

• Løsne gjæringshåndtaket (4).
- Stram gjæresperren/stoppstangen (56) med en skrutrekker (57). Løsne deretter stangen en kvart omdreining.
- Kontroller at bordet ikke forskyver seg när håndtaket (4) er låst i en tilfeldig (ikke forhåndsinnstilt) vinkel.

Kontrollere og justere bladet i forhold til tabellen (fig. 11 - 16)

• Løsne hendelen for innstilling av skråsnitt (11)
• Skyv saghodet mot høyre for å sikre at den er helt vertikal, og stram hendelen for innstilling av avfasing.
• Trekk hodet nedover til bladet akkurat när ned i sagsporet (51).
• Plasser en vinkelhake (52) på bordet og opp mot bladet (47) (fig. 12).

Vinkelhaken skal ikke berøre spissen av tennene på sagbladet.

• Følgende framgangsmåte brukes ved justering:
• Løsne hendelen for innstilling av avfasing (11) og drei justeringsstoppskruen for vertikal posisjon (28) inn eller ut til bladet står i 90° i forhold til bordet, som målt med vinkelhaken.
• Hvis avfasingsindikatoren (58) ikke indikerer null på avfasingsskalaen (10), løsner du skruen (59) som sikrer indikatoren og flytter indikatoren så langt som nødvendig.

Justere føringsstykket (fig. J)

∅vre venstre del av føringsstykket kan justeres mot venstre for å gi tilstrekkelig klaring til å skjære med en skråsnitt på hele 48° mot venstre. Slik justerer du føringsstykket (3):

• Løsne plastrattet (30), og skyv føringsstykket mot venstre.
• Betjen sagen med motoren slått AV, og kontroller klaringen. Justér føringsstykket slik at det står så nær bladet som det er praktisk for å gi maksimal støtte til arbeidsstykket, uten å hindre opp- og nedbevegelsen av betjeningsarmen.
• Trekk rattet godt til.

Føringssporet (60) kan tilstoppes med sagmugg. Rengjør sporet med en pinne eller blås rent med luft med lavt trykk.

Overstyre avfasingsstoppene (fig. K)

Avfasingsstoppene letter innstillingen av sagbladet i vertikal posisjon og 45° avfasingsposisjon. Ved å overstyre avfasingsstoppene kan man oppnå avfasingsvinkler fra 2° høyre til 48° venstre.

• Du overstyrer avfasingsstoppene ved først å frigjøre saghodet og skyve det forsiktig mot venstre, og deretter trekke ut overstyringsrattet (27) og plassere det inn i overstyringsposisjonen (62). Overstyringsrattet klikker automatisk på plass.
• Still inn ønsket avfasingsvinkel og fest hodet i denne posisjonen.
• Overstyringen kan avbrytes ved å sette overstyringsrattet (27) tilbake i avfasingsstopposisjonen (61).

Midtre avfasingsstopp

Midterste avfasingsvinkel er forhåndsinnstilt til 33,85°, slik at kapping av kronlister kan stilles inn raskt.

- Du aktiverer det midtre avfasingsstoppet ved å rotere overstyringsrattet (27) til midterste avfasingsposisjon (63).

Sjekke og justere avfasingsvinkelen (fig. A1, A2 & I5)

• Kontroller at overstyringsrattet (27) er plassert i avfasingsstopposisjonen (61).
• Løsne innstillingsrattet (30) for føringsstykket, og skyv øvre del av venstre del av føringsstykket mot venstre så langt det går.
• Løsne innstillingshendelen for skråsnitt (11), og flytt saghodet mot venstre. Dette er innstillingen for 45° avfasing.
• Følgende framgangsmåte brukes ved justering:
• Flytt stoppskruen (9) inn eller ut til indikatoren (58) angir 45°.

Sjekke og justere midterste avfasingsvinkel (fig. A1, A2 & I6)

• Kontroller at overstyringsrattet (27) er plassert i midterste avfasingsstopposisjon.
• Løsne innstillingsrattet (30) for føringsstykket, og skyv øvre del av venstre del av føringsstykket mot venstre så langt det går.
• Løsne innstillingshendelen for skråsnitt (11), og flytt saghodet mot venstre. Dette er innstillingen for 33,85° avfasing.
• Følgende framgangsmåte brukes ved justering:
• Flytt stoppskruen (8) inn eller ut til indikatoren (58) angir 33,85°.

Justering av skinnespor (fig. L)

• Kontroller jevnlig sporklaringen.
• Du reduserer klaringen ved å rotere settskruen (64) med urviserne mens du skyver saghodet bakover og fremover.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.

Før maskinen tas i bruk:

• Monter riktig sagblad. Ikke bruk sagblad som er utslitt. Sagbladet må være konstruert for en omdreiningshastighet som er større enn eller lik maksimal omdreiningshastighet for sagen.
• Ikke forsøk å skjære svært små arbeidsstykker.
• La bladet arbeide uten å tvinge arbeidsstykket inn mot sagbladet.
• La motoren nå normal hastighet før du begynner å skjære.
• Kontroller at alle låseskruer og låsehåndtak er trukket til.
• Spenn fast arbeidsstykket.
• Selv om sagen kan skjære i tre og mange ikke-metalliske materialer, gjelder disse betjeningsinstruksjonene bare for skjæring i tre. De samme retningslinjene gjelder for andre materialer. Ikke kapp jernholdige materialer (jern og stål), fibersement eller murprodukter med denne sagen!
• Bruk alltid snittplaten. Ikke bruk maskinen hvis sporet i snittplaten er bredere enn 10 mm.

Det er et hull (65) i utløseren for innsetting av hengelås for sikring av verktøyet.

- Når du skal bruke verktøyet, trykker du på strømbrytersperren (20) og trykker deretter på strømbryteren (1).

• Frigjør strømbrytersperren (20).
• Maskinen stanses ved å slippe strømbryteren.

Vanlig skjæring

Kapping (fig. A1, A2 & N)

• Løsne gjærehåndtaket (4) og trykk ned gjæringsutløseren (5) for å frigjøre gjæringsarmen (5).
• Lås sperren i stilling 0, og trekk til gjæringshåndtaket.
• Legg trestykket som skal skjæres, inn mot føringsstykket (3 og 7).
• Grip betjeningshåndtaket (18) og trykk ned utløserhendelen (17) for saghodet. Trykk på avtrekkerbryteren (1) for å starte motoren.
• Før saghodet nedover, slik at saghodet skjærer et snitt i arbeidsstykket og går gjennom snittplaten (32) av plast.
• Når sagingen er ferdig, slipper du bryteren og venter til sagbladet har stanset helt før du stiller hodet til øverste hvileposisjon.

Utføre skyveskjæring (fig. O)

Føringsskinnen lar deg sage store arbeidsstykker fra 50 x 100 mm opptil 500 x 1000 mm med en skyvebevegelse ut-ned-bakover.

• Frigjør låserattet for skinnen (13).
• Trekk saghodet mot deg, og slå på verktøyet.
• Senk sagbladet ned til arbeidsstykket og skyv hodet bakover for å fullføre sagingen.
  • Fortsett som beskrevet over.

• Ikke utfør skyvesaging på arbeidsstykker som er mindre enn 50 x 100 mm.
• Husk å feste saghodet i bakre posisjon när skyvesagingen er ferdig.

Gjærsaging uten skråsnitt (fig. A1, A2 & P)

• Løsne gjærehåndtaket (4) og trykk ned gjæringsutløseren (5) for å frigjøre gjæringsarmen (5). Still inn riktig vinkel ved å flytte armen mot venstre eller høyre.
• Låsehaken vil automatisk gå i inngrep ved gjæringsvinklene 10°,15°, 22,5°, 31,62° og 45° både venstre og høyre, samt 50° venstre og 60° høyre. Hvis du skal skjære i en annen vinkel, holder du hodet fast og låser ved å stramme gjæringshåndtaket.
• Gjæringshåndtaket må alltid være trukket godt til før du skjærer.
• Fortsett som for kapping i rett vinkel.

Når du gjærsager med lite avskjær, skal arbeidsstykket plasseres slik at avskjæret er på den siden av bladet som har størst vinkel mot føringsstykket. Det vil si at du skal skjære av mot høyre ved gjæring av venstre kant og skjære av mot venstre ved gjæring av høyre kant.

Avfasing (fig. A1, A2 & Q)

Maskinen kan skjære med avfasingsvinkler fra 2° mot venstre til 48 mot høyre, og med gjæringsvinkelen innstilt mellom null og 45 mot høyre eller venstre.

• Løsne innstillingsrattet (30) for venstre føringsstykke, og skyv øvre del av venstre del av føringsstykket (3) mot venstre så langt det går. Løsne innstillingshendelen for avfasing (11), og still inn ønsket avfasing.
• Trekk innstillingshendelen for avfasing (11) godt til.
• Fortsett som for kapping i rett vinkel.

Snittkvalitet

Snittkvaliteten avhenger av flere faktorer, blant annet hva slags materiale det skjæres i. Når du trenger høy snittkvalitet på pyntelister eller annet presisjonsarbeid, vil et skarpt, 60-tanns karbidblad og en lav og jevn skjærehastighet gi ønsket resultat.

Pass på at arbeidsstykket ikke flytter seg mens du skjærer. Spenn det godt fast. La alltid sagbladet stoppe helt før du hever betjeningsarmen.

Hvis små trefliser fortsatt blir revet ut på baksiden av arbeidsstykket, kan du sette på et stykke maskeringstape der du skal skjære i arbeidsstykket. Skjær gjennom tapen, og fjern forsiktig tapen til slutt.

Riktig stilling for kropp og hender

Riktig stilling for kropp og hender når du betjener gjærsagen gjør skjæringen lettere, mer nøyaktig og sikrere.

• Hold aldri hendene i nærheten av skjærestedet.
• Hold alltid hendene minst 150 mm unna sagbladet.
• Hold arbeidsstykket i et stødig grep mot bordet og føringsstykket mens du skjærer. Hold hendene i riktig stilling helt til du har sluppet opp bryteren og sagbladet har stoppet helt.
• Prøv alltid hvor snittet vil gå (med sagen slått av) før du skjærer.
• Kryss ikke armene.
• Hold begge føttene godt plantet i gulvet, og sørg for å stå i god balanse.
• Følg på etter hvert som du flytter betjeningsarmen mot venstre eller høyre. Stå litt til side for sagbladet.
• Se inn gjennom slissene i skjermen när du skal skjære etter en blyantstrek.

Skjære bilderammer, skyggerammer og andre firkantete gjenstander (fig. R1 & R2)

Vindusrammer og andre rammer

Prøv deg frem meg noen få enkle arbeider med trestykker som ikke skal brukes til noe, til du har fått en viss følelse med sagen. Sagen er det perfekte verktøyet for gjæring av hjørner av den typen som er vist på fig. R1. En slik sammenføyning kan lages ved å justere skråsnittet eller gjæringsvinkelen.

Ved å justere skråsnittet

Skråsnittet stilles inn på 45° for hver del, og du får et 90° hjørne. Gjærngsarmen er låst i nullstilling. Arbeidsstykket er plassert med den brede, flate siden mot bordet og den smale siden mot føringsstykket.

Ved å justere gjæringen

Du kan skjære det samme snittet ved å gjærsage mot høyre og venstre med den brede siden av materialet lagt an mot føringsstykket.

De to skissene (fig. R1 & R2) gjelder bare firkantete objekter. Objekter som har et annet antall sider, krever andre gjæring- og skråsnittvinkler.

Diagrammet nedenfor angir riktig vinkler for en del former, gitt at alle sidene har lik lengde. Hvis du skal lage en form som ikke er med i diagrammet, kan du regne ut gjærings- eller skråsnittvinkelen ved å dividere 180° med antall sider.

Antall sider Gjærings- eller skråsnittvinkel

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

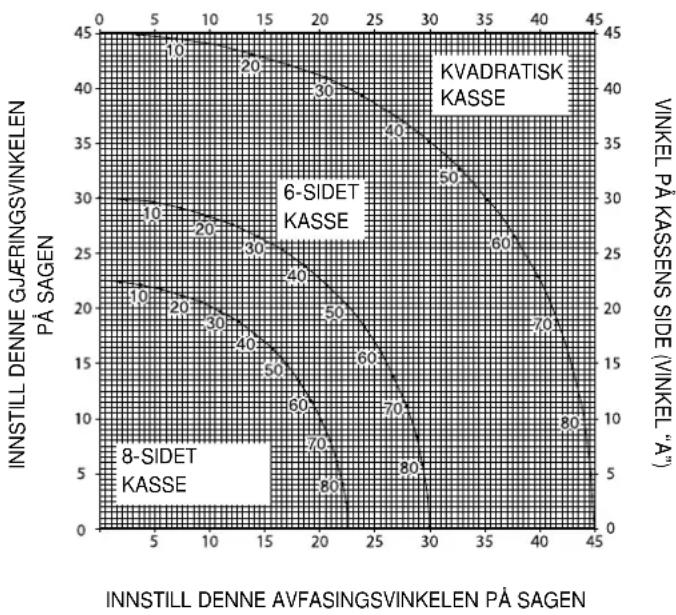

Kombinert gjæring (fig. S1 & S2)

Du kan skjære med både gjæring og skråsnitt samtidig ved hjelp av en gjæringsvinkel (fig. R2) og en skråsnittvinkel (fig. R1) til samme tid. Denne måten å skjære på brukes til å lage rammer eller esker med skrå sider, lik den som er vist på fig. S1.

Hvis skjærevinkelen blir forskjellig fra snitt til snitt, kontrollerer du at rattene for låsing av avfasing og gjæringsvinkel er trukket godt til. Rattene skal trekkes til hver gang du har endret gjæringsvinkel eller avfasing.

• Diagrammet nedenfor hjelper deg med å velge riktige innstillinger for skråsnitt og gjæringsvinkel for en del vanlige hjørnesammenføyninger. Når du skal bruke diagrammet, velger du den aktuelle vinkelen «A» (fig. S2) for den gjenstanden du skal lage, og finner vinkelen i riktig bue i diagrammet. Derfra følger du diagrammet rett nedover for å finne riktig skråsnittvinkel, og rett bortover for å finne riktig gjæringsvinkel.

- Still inn sagen med de riktige vinklene, og gjør noen prøvesnitt.

- Forsøk å sette sammen de utskårne delene.

Eksempel: Du skal lage en firkantet eske med utvendig vinkel på 25° (vinkel «A»), (fig. S2). Du ser da på buen øverst til høyre. Finn 25° på bueskalaen. Følg den horisontale linjen til den ene eller andre siden for å finne riktig innstilling av gjæringsvinkelen på sagen (23°). Følg den vertikale linjen oppover eller nedover på samme måte for å finne riktig innstilling av skråsnittvinkelen (40°). Gjør alltid noen prøvesnitt på trestykker som ikke skal brukes til noe annet, for å kontrollere at sagen er riktig innstilt.

Skjære fotlister

Skjæring av fotlister utføres ved en avfasingsvinkel på 45°.

• Prøv alltid innstillingen av sagen uten at strømmen er på, før du gjør noen snitt.
• All skjæring utføres med baksiden av listen flatt på sagen.

Innvendig hjørne

Venstre side

• Legg listen med øvre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

- Høyre side

• Legg listen med nedre kant inn mot föringsstykket.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

Utvendig hjørne

- Venstre side

• Legg listen med nedre kant inn mot föringsstykket.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.

- Høyre side

• Legg listen med øvre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.

Skjæring av kronlister

Skjæring av kronlister utføres ved kombinert saging (gjæring/avfasing). Sagen har en svært høy nøyaktighet fordi den har forhåndsinnstilte vinkelposisjoner ved 31,62° gjæring og 33,85° avfasing. Disse innstillingene er til standard kronlister med 52° vinkler øverst og 38° vinkler nederst.

• Foreta prøveskjæringer med avkapp før du foretar endelig skjæring.
• All skjæring foretas med avfasing mot venstre og baksiden av listen mot bunnen.

Innvendig hjørne

- Venstre side

• Legg øvre del av listen mot føringsstykket.
  • Gjæring mot høyre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

- Høyre side

• Legg nedre del av listen mot føringsstykket.
  • Gjæring mot venstre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

Utvendig hjørne

- Venstre side

• Legg nedre del av listen mot føringsstykket.
  • Gjæring mot venstre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.

- Høyre side

• Legg øvre del av listen mot føringsstykket.
  • Gjæring mot høyre.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.

Sporskjæring (fig. T)

Sagen er utstyrt med sporstopp (12) og tommeskrue (15) for sporskjæring.

• Vend sporstoppet (12) mot fronten av sagen.
- Juster tommeskruen (15) for å justere dybden på sporet. Du må kanskje først frigjøre låsemutteren (66).
- Sett et stykke omtrent 5 cm mellom føringsstykket og arbeidsstykket for å oppnå et rett spor.

Støvavsug (fig. A2 & A6)

Denne maskinen er utstyrt med støvavsugingspunkt (24) for tilkobling til et støvsugingssett (37) tilgjengelig som ekstrautstyr).

Skjæring av små stykker (fig. A5)

Føringsstykkeinnsatsen (36) (tilgjengelig som ekstrautstyr) gjør det enklere å sage små stykker.

Støtte for lange arbeidsstykker (fig. A4)

• Lange arbeidsstykker bør støttes opp.
• Bruk den uttrekkbare støtten (35) til å øke bredden på sagbordet (kan fås hos forhandleren som tilleggsutstyr) for å oppnå best resultat. Støtt opp ekstra lange arbeidsstykker med egnete hjelpemidler, for eksempel sagkrakker, for å unngå at enden synker ned.

Sagblad

Bruk 216 mm sagblad med 30 mm innfestingshull for å oppnå det angitte arbeidsområdet.

Bruk av spesialblader med flere tenner eller større tykkelse vil redusere sagetiden mellom hver batterilading.

Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

Transport (fig. B2)

For å kunne bære verktøyet enklere, er det mulig å feste en bærerem. Bæreremmen (fig. A7) er tilgjengelig som ekstrautstyr.

• Når du skal bære sagen, senker du hodet og trykker ned låsepinnen (14).
• Lås skinnens låseratt med saghodet i fremre posisjon, lås gjæringsarmen i ytre høyre gjøringsvinkel, skyv føringsstykket (3) helt inn og lås avfasingshåndtaket (11) med saghodet i vertikal posisjon for å gjøre verktøyet mest mulig kompakt.
• Bruk alltid bæregrepene (31) på fig. B2 når du transporterer sagen.

Vedlikehold

Ditt DÆWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Rengjøring

• Trekk støpselet til laderen ut av stikkontakten før huset rengjøres med en myk klut.
• Fjern batteripakken før rengjøring av elektroverktøyet.
• Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.
  • Rengjør jevnlig bordplaten.
• Rengjør jevnlig støvansamligs-systemet.

Unngå bruk av rengjøringsmidler eller smøremidler når du vedlikeholder verktøyet. Rengjøringsmidler som sprayes på, kan spesielt angripe det nedre plastdekselet.

Rengjøring og vedlikeholdet av snittplaten (fig. U)

Rengjør området under snittplaten med jevne mellomrom. Skift ut snittplaten när den er slitt.

• Fjern skruene (67) som holder snittplaten (32).
• Fjern snittplaten og rengjør området under.
• Sett snittplaten og skruene på plass igjen.
• Stram skruene for hånd.
• Følgende framgangsmåte brukes ved justering av snittplaten:
• Trekk hodet nedover til bladet akkurat när ned i sagsporet.
• Juster hver del av snittplaten i forhold til bladets tenner.
• Stram skruene.

Miljø

Denne batteripakken med lang levetid må lades opp på nytt når den slutter å gi nok strøm til jobber som det før var enkelt å utføre. Ved slutten av dens tekniske levetid må du avhende batteripakken, med riktig omtanke for miljøet.

• Tøm batteriene ved å kjøre dem helt tomme, fjern dem så fra verktøyet.
• NiCd- og NiMH-cellene kan resirkuleres. Av hensyn til miljø, lever det til kildesortering, eller til et DEWALT serviceverksted. De innsamlede batteripakkene vil bli gjenvunnet eller avhendet på en riktig måte.

OBS! Som bruker er du ansvarlig for at batteriet resirkuleres på forsvarlig måte.

Utslitt verktøy

Vern om naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted.

DeWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT.

På grunn av forskning og utvikling kan ovenstäende spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD-KUNDEGARANTI •

Hvis du ikke er tilfreds med din DEWALT maskine, kan den returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE •

Skulle din DeWALT maskine trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DeWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÅRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DeWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Maskinen ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
  • Kvittering kan fremlegges.

Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår:

www.2helpU.com.

Importør i Norge: Black & Decker (Norge) A/S

15 Undvik oavsiktlig start

Laddning av batteripaketet (fig. A1 & A3)

Spårskärning (fig. T)
