BEDIENUNGSANLEITUNG DW017 DEWALT

DEWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Tyskland

18 Aktiveringshändtag

20 Sikkerhedslås

21 Batteri-udløserknap

22 Batteri

A2

29 Basisstabilisator

KAPP- UND GEHRUNGSSÄGE DW017

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

Technische Daten

	DW017
Schalldruck (Lpa) (dB(A)) 88
Schalleistung (LWA) (dB(A)) 101
Gewichteter Effektivwert der Beschleunigung (m/s2) < 2,5 m/s2
Spannung (Volt) 24
Abgabeleistung (Watt) 630
Sägeblattdurchmesser (mm) 216
Sägeblattbohrung (mm) 30
Max. Blattstärke (mm) 1,6
Max. Sägeblattdrehzahl (min-1) 4.000
Max. Querschnitte bei 90° (mm) 300
Max. Gehrungsschnitte bei 45° (mm) 212
Max. Schnittiefe bei 90° (mm) 70
Max. Neigungsquerschnittiefe bei 45° (mm) 50
Gehrung (max. Einstellung)links 50orechts 60°
Neigung (max. Einstellung)links 48orechts 2°

0° Gehrung

Resultierende Breite bei max. Höhe 70 mm (mm) 300
Resultierende Höhe bei max. Breite 300 mm	(mm) 70
Gehrung 45° links
Resultierende Breite bei max. Höhe 70 mm (mm) 212
Resultierende Höhe bei max. Breite 212 mm	(mm) 70
Gehrung 45° rechts
Resultierende Breite bei max. Höhe 70 mm (mm) 212
Resultierende Höhe bei max. Breite 212 mm	(mm) 70
45° Neigung links
Resultierende Breite bei max. Höhe 50 mm (mm) 300
Resultierende Höhe bei max. Breite 300 mm	(mm) 50
31,62° Gehrung, 33,85° Neigung
Resultierende Höhe bei max. Breite 254 mm	(mm) 65
Bremszeit der automatischen
elektronischen Blattbremse	(s) < 5,0
Wirksamkeit der Staubabsaugung	(mg/m3) < 2,0
Gewicht	(kg) 20,5

Akku		DE0242	DE0241
Akkutyp		NiCd	NiMH
Spannung (Volt) 24	24
Gewicht		(kg) 1.4
Ladegerät		DE0246
Netzspannung		(V_AC) 230
Ladezeit		(min) 60/70
Gewicht		(kg) 0.6

Mindestabsicherung des Stromkreises:

230-V-Elektrowerkzeuge 10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

EG-Konformitätserklärung

DW017

DEWALT erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 98/37/EEC, 89/336/EEC, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1 & EN 61029 konzipiert wèRden.

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

Direktor Produktentwicklung

Horst Großmann

X. fopman

DeWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Deutschland

Sicherheitshinweise

Beim Gebrauch von stationären Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten.

Lesen Sie diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug verwenden.

Bewahren Sie diese Anleitung auf.

Allgemeines

1 Halten Sie Ihren Arbeitsbereich in Ordnung

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

2 Berücksichtigen Sie Umgebungseinflüsse

Setzen Sie das Werkzeug keinem Regen aus. Verwenden Sie das Werkzeug nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches (250 - 300 Lux). Benutzen Sie das Werkzeug nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3 Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere vom Arbeitsbereich fern und sorgen Sie dafür, daß Sie das Werkzeug und das Netzkabel nicht berühren.

4 Tragen Sie geeignete Arbeitskleidung

Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Tragen Sie bei langen Haaren ein Haarnetz. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert.

5 Schutzmaßnahmen

Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Falls diese Teilchen heiß sind, so müssen Sie auch eine hitzebeständige Schürze tragen. Tragen Sie stets einen Gehörschutz.

6 Schutz vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(Fl-)Schutzschalters erhöht werden.

7 Achten Sie auf einen sicheren Stand

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

8 Seien Sie stets aufmerksam

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind.

9 Sichern Sie das Werkstück

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten und ermöglicht die Bedienung des Werkzeuges mit beiden Händen.

10 Schließen Sie Vorrichtungen zur Staubabsaugung an!

Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Werkzeug angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden.

11 Lassen Sie keine Werkzeugschlüssel stecken.

Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

12 Benutzen Sie das richtige Werkzeug

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Werkzeug nicht.

Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Anbaugeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Werkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

13 Kontrollieren Sie Ihr Werkzeug auf Beschädigungen

Überprüfen Sie das Werkzeug und das Netzkabel vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden den einwandfreien Betrieb des Werkzeuges beeinträchtigen könnten. Vergewissern Sie sich, daß das Werkzeug ordnungsgemäß funktionieren wird. Benutzen Sie das Werkzeug nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Werkzeug nicht, wenn der Ein-/Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer autorisieren DEWALT-Kundendienstwerkstätten austauschen. Versuchen Sie nie, das Werkzeug selber zu reparieren.

14 Entnehmen Sie den Akku

Schalten Sie das Werkzeug ab und warten Sie, bis das Werkzeug vollkommen zum Stillstand gekommen ist, bevor Sie es unbeaufsichtigt lassen. Entfernen Sie den Akku, wenn Sie das Werkzeug nicht benutzen, bevor Sie Werkzeugteile, Zubehörteile oder Anbaugeräte auswechseln und bevor Sie Wartungsarbeiten vornehmen.

15 Vermeiden Sie ein unbeabsichtigtes Einschalten!

Vergewissern Sie sich, daß das Werkzeug ausgeschaltet ist, bevor Sie das Akkupaket einsetzen.

16 Behandeln Sie daßH Bel sorgfältig!

Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

17 Bewahren Sie Ihre Werkzeuge sicher auf

Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.

18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie sämtliche Handgriffe und Schalter trocken, sauber und frei von Öl und Fett.

19 Reparaturen:

Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Lassen Sie Reparaturen nur von einer autorisierten DEWALT-Kundendienstwerkstatt ausführen. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitshinweise für Gehrungssägen

• Vergewissern Sie sich, daß alle Feststellknöpfe und -hebel angezogen sind, bevor Sie mit der Arbeit beginnen.
• Betreiben Sie die Maschine nur, wenn sich die Schutzvorrichtung an ihrem Platz befindet, funktioniert und sich in einem einwandfreien Zustand befindet.
• Verwenden Sie die Säge niemals ohne die Schlitzplatte.
• Halten Sie Ihre Hände nicht in der Nähe des Sägeblatts, wenn die Säge an der Stromversorgung angeschlossen ist.
• Versuchen Sie niemals, das sich bewegende Werkzeug schnell abzubremsen, indem Sie ein Werkzeug oder etwas anderes gegen das Sägeblatt drücken, da hierdurch schwere Verletzungen verursacht werden können.
• Vor der Verwendung von Zubehörteilen schlagen Sie in der Bedienungsanleitung nach. Die falsche Verwendung von Zubehör kann Sachschäden verursachen.
• Wählen Sie das richtige Sägeblatt für das zu schneidende Material.
• Beachten Sie die auf dem Sägeblatt angegebene Höchstgeschwindigkeit.
• Verwenden Sie beim Umgang mit einem Sägeblatt einen Halter oder tragen Sie Handschuhe.

• Verwenden Sie keine Blätter mit einem kleineren oder größeren Durchmesser als empfohlen. Verwenden Sie nur Sägeblätter, die den in den technischen Daten enthaltenen Anforderungen entsprechen. Verwenden Sie nur die in diesem Handbuch spezifizierten Sägeblätter im Einklang mit EN 847-1.

• Ziehen Sie den Einsatz von speziell konstruierten lärmmindernden Sägeblättern in Erwägung.

• Verwenden Sie keine HSS-Sägeblätter.
• Verwenden Sie keine gespaltenen oder beschädigten Sägeblätter.
• Verwenden Sie keine Schleifscheiben.
• Heben Sie das Sägeblatt aus dem Schnitt im Werkstück, bevor Sie den Schalter loslassen.
• Vergewissern Sie sich vor der Durchführung von Neigungsschnitten, daß der Arm sicher befestigt ist.
• Blockieren Sie nie den Ventilator, um die Antriebswelle zu stoppen.
• Der Blattschutz an Ihrer Säge wird automatisch hochgezogen, wenn der Arm gesenkt wird; er schwenkt wieder zurück, wenn die Säge in die Ausgangsposition zurückkehrt. Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter ausgewechselt werden und wenn der Zustand der Säge geprüft werden soll. Ziehen Sie den Blattschutz nie per Hand hoch, außer wenn die Säge ausgeschaltet ist und der Netzstecker gezogen wurde.
• Der vordere Teil des Blattschutzes ist mit kleinen Schlitzen versehen, die eine gute Sicht auf das Werkstück ermöglichen. Obwohl die Schlitze das Herumfliegen von Spänen erheblich reduzieren, sind doch Öffnungen im Blattschutz vorhanden; somit sollten Sie immer eine Schutzbrille tragen, wenn Sie durch die Schlitze schauen.
• Halten Sie den Bereich um die Maschine herum ordentlich und frei von losem Material wie beispielsweise Spänen und Schnittresten.
• Überprüfen Sie regelmäßig, ob die Belüftungsschlitze des Motors sauber und spanfrei sind.
• Tauschen Sie die Schlitzplatte aus, wenn sie verschlissen ist.
• Trennen Sie die Maschine vor der Durchführung von Wartungsarbeiten und vor dem Sägeblattwechsel vom Netz.
• Führen Sie niemals Reinigungs- oder Wartungsarbeiten durch, solange die Maschine noch läuft und sich der Kopf nicht in der Ruhestellung befindet.
• Sofern möglich, sollte sich die Maschine immer auf einer Werkbank befinden.

Restrisiken

Die größten Gefahren beim Einsatz von Sägen sind:

die rotierenden Teile, z.B. Berühren des Sägeblatts

Beim Betrieb von Sägen lassen sich bestimmte Restrisiken trotz der Verwendung von Schutzeinrichtungen und der Einhaltung der Sicherheitsvorschriften nicht vermeiden. Es handelt sich hierbei insbesondere um:

• Gehörschaden durch Lärmbelastung.
• Unfallgefahr am nicht abgedeckten Bereich des rotierenden Sägeblatts.
• Verletzungsgefahr beim Wechseln des Sägeblatts.
• Quetschen der Finger beim Öffnen der Schutzabdeckungen.
• Gesundheitsrisiko durch Einatmen des beim Arbeiten anfallenden Holzstaubes, insbesondere bei Eichen- und Buchenstaub.

Zusätzliche Sicherheitshinweise für Akkus

Feuergefahr! Vermeiden Sie ein Kurzschließen der Kontakte eines abgenommenen Akkus. Lagern bzw. transportieren Sie den Akku nie ohne die mitgelieferte Schutzkappe über den Kontakten.

• Die Akkuflüssigkeit, eine 25 bis 30% starke Kaliumhydroxidlösung, kann schädlich sein. Falls die Lösung mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Neutralisieren Sie die Lösung mit einer milden Säure wie Zitronensaft oder Essig. Falls die Lösung mit den Augen in Berührung kommt, spülen Sie mindestens 10 Minuten lang mit reichlich klarem Wasser. Wenden Sie sich an einen Arzt.
• Versuchen Sie niemals, einen Akku zu öffnen.

Schilder am Ladegerät und am Akku

Die Schilder am Ladegerät und am Akku zeigen folgende Symbole:

Akku wird geladen

Akku ist geladen

Ladeproblem

Für NiMH- und NiCd-Akkus geeignet

Fassen Sie nicht mit elektrisch leitenden Gegenständen in das Gerät

Laden Sie nie einen beschädigten Akku, sondern ersetzen Sie diesen sofort

Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung

Setzen Sie das Gerät keiner Nässe aus

Lassen Sie beschädigte Kabel sofort ersetzen

Laden Sie nur bei einer Umgebungstemperatur zwischen +4 °C und +40 °C

Die Ladezeit entnehmen Sie bitte den technischen Daten

Tragen Sie immer eine Schutzbrille, wenn Sie den Netzstecker des Ladegerätes in die Steckdose stecken.

Aufkleber auf dem Werkzeug

Es befinden sich folgende Bildzeichen auf dem Werkzeug:

Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung

Warnhinweis über den sicheren Gebrauch

Hände von diesem Bereich fernhalten!

Elektrische Sicherheit

Das Ladegerät wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht.

Ihr DEWALT-Ladegerät ist gemäß EN 60335 zweifach isoliert; eine Erdleitung ist aus diesem Grunde überflüssig.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Ladegerätes ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1 mm². Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.

Überprüfen der Lieferung

Die Verpackung enthält:

1 Montierte Kapp- und Gehrungssäge

1 Sägeblattschlüssel

1 Sägeblatt

1 Akku (DW017)

1 Bedienungsanleitung

1 Explosionszeichnung

- Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

- Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Gerätebeschreibung (Abb. A1 - A6)

Ihre DW017 Gehrungssäge wurde für das professionelle Schneiden von Holz, Holzprodukten, Aluminium und Kunststoff entwickelt. Es lassen sich Querschnitte, Gehrungsschnitte und Neigungsschnitte einfach, genau und sicher durchführen.

A1

1 Ein-/Aus-Schalter

2 Beweglicher Blattschutz unten

3 Anschlag links

4 Gehrungshebel

5 Gehrungsverriegelung

6 Gehrungsskala

7 Anschlag rechts

8 Justieranschlag für Zwischenwert-Neigestellung

9 Justieranschlag für Neigestellung

10 Neigungsskala

11 Neigungsfeststellhebel

12 Nutanschlag

13 Schienenfeststellknopf

14 Kopfverriegelungsstift

15 Einstellknopf für Nuttiefe

16 Spindelfeststellknopf

17 Kopfblockierungs-Freigabehebel

18 Schalthebel

20 Einschaltsperre

21 Löseknopf für Akku

22 Akku

A2

23 Blattschutz oben

24 Spanabsauganschluß

25 Schienen

26 Sägeblattschlüssel

27 Umgehungsknopf für Neigungsanschlag

28 Einstellanschlag für senkrechte Stellung

29 Fußstabilisator

30 Feststellknopf für oberen Anschlag links

31 Griffaussparung

32 Schlitzplatte

Ladegerät

Ihr DEWALT-Ladegerät lädt 24 V NiCd- und NiMH-Akkus von DeWALT.

A3

22 Akku

33 Ladegerät

34 Ladekontrolleuchte (rot)

Lieferbares Zubehör

A4

35 Untergestell

A5

36 Anschlagseinsatz

A6

37 Staubabsaugungssatz

A7

38 Tragriemen

Installation

Auspacken (Abb. B1 & B2)

• Nehmen Sie Ihre Säge vorsichtig aus der Transportverpackung.
• Bewegen Sie den Stabilisator (29) hinein bzw. heraus, bis er die Arbeitsfläche berührt. Ziehen Sie die Schrauben (39) an.
• Lösen Sie den Schienenfeststellknopf (13) und drücken Sie den Sägekopf zurück, um ihn in der hinteren Stellung zu sichern.
• Drücken Sie den Schalthebel (18) ein und ziehen Sie den Kopfverriegelungsstift (14) wie angegeben heraus.
• Führen Sie den Sägekopf kontrolliert nach oben in die Ausgangsposition.

Verwenden Sie die Säge niemals ohne den Stabilisator.

An der Werkbank befestigen (Abb. C)

• Alle vier Füße sind mit Löchern (40) versehen, die eine leichte Befestigung an der Werkbank ermöglichen. Es sind Löcher in zwei verschiedenen Größen vorhanden, so daß unterschiedliche Schraubengrößen verwendet werden können. Verwenden Sie eines der beiden Löcher; es ist nicht nötig, beide Löcher zu verwenden. Sichern Sie Ihre Säge vor dem Arbeiten ausreichend, damit sie sich nicht bewegen kann. Um die Mobilität Ihrer Säge zu verbessern, können Sie sie an einer mindestens 12,5 mm starken Sperrholzplatte befestigen. Sie können die Platte nun leicht an der Werkbank festklemmen und wieder abnehmen, um sie andererorts zu befestigen.
• Wenn Sie Ihre Säge an einer Sperrholzplatte befestigen, sollten Sie sicherstellen, daß die Befestigungsschrauben nicht aus dem Plattenboden hervorstehen. Die Sperrholzplatte muß mit der Auflageplatte der Werkbank bündig liegen. Bei der Befestigung der Säge an irgendeiner Fläche ist immer dafür zu sorgen, daß sie nur an den Klemmstellen, wo sich die Befestigungslöcher befinden, festgeklammert wird. Beim Festklemmen der Säge an irgendeiner anderen Stelle ist ein ordnungsgemäßer Betrieb nicht möglich.
• Um ein Blockieren der Säge und Ungenauigkeiten beim Arbeiten zu vermeiden, sollte das Werkzeug auf einer ebenen Fläche montiert werden. Um ein Kippeln auf dem Untergrund zu vermeiden, ist die Säge stabil aufzustellen. Gegebenenfalls schieben Sie dazu ein dünnes Stück Material unter einen der Füße, bis die Säge stabil unter der Montagefläche steht.

Akku (Abb. A1, A3, D1 & D2)

Laden des Akkus (Abb. A1 & A3)

Prüfen Sie vor dem Laden des Akkus die Stromversorgung des Ladegerätes. Falls die Stromversorgung funktioniert, der Akku aber nicht geladen wird, sollten Sie Ihr Ladegerät von einer DeWALT-Kundendienstwerkstatt nachsehen lassen. Während des Ladens können sich Ladegerät und Akku erwärmen. Dies gehört zum normalen Betrieb und deutet nicht auf irgend-ein Problem hin.

Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C.

Empfohlene Ladetemperatur: zirka 24 °C.

• Um den Akku (20) zu laden, stecken Sie ihn gemäß der Abbildung in das Ladegerät (32) und schließen dieses an die Stromversorgung an. Vergewissern Sie sich, daß der Akku vollständig in das Ladegerät eingeführt wurde. Die rote Ladekontrolleuchte (33) muß blinken. Nach ungefähr einer Stunde schaltet die Leuchte von Blink- auf Dauerbetrieb. Der Akku ist nun vollständig geladen.
• Wenn die rote Ladekontrolleuchte schnell blinkt, liegt ein Ladeproblem vor. Setzen Sie den Akku nochmals ein oder verwenden Sie zu Testzwecken einen anderen Akku. Falls auch der neue Akku nicht geladen werden kann, lassen Sie das Ladegerät bitte von einer DEWALT-Kundendienstwerkstatt nachsehen.

Automatischer Feinausgleich

Beim automatischen Feinausgleich werden die einzelnen Zellen im Batteriepaket sowie deren Spitzenkapazität ausgeglichen. Akkus sollten nach jedem zehnten Lade-/Entladezyklus bzw. immer, wenn der Akku nicht mehr die gewohnte Leistung liefert, über Nacht ausgeglichen werden.

• Um den Akku auszugleichen, legen Sie den Akku wie gewohnt in das Ladegerät. Die rote Kontrolleuchte blinkt ununterbrochen und zeigt damit an, daß der Ladezyklus begonnen hat.
• Nachdem der einstündige Ladezyklus abgeschlossen ist, bleibt die Kontrolleuchte ununterbrochen an. Der Akku ist nun vollständig aufgeladen und kann jederzeit verwendet werden.
• Wird der Akku nach dem anfänglichen 1-Stunden-Ladevorgang im Ladegerät gelassen, so leitet das Ladegerät automatisch den Feinausgleichsmodus ein. Dieser Modus wird bis zu 8 Stunden lang fortgesetzt. Der Akku kann während dieser Betriebsart aber jederzeit herausgenommen werden.

Einsetzen und Entfernen des Akkus (Abb. D1)

• Setzen Sie den Akku in die entsprechende Öffnung im Elektrowerkzeug ein und lassen Sie ihn einrasten. Wenden Sie bei Bedarf ein wenig Kraft an, um den Federmechanismus einzufahren.
• Um den Akku zu entfernen, drücken Sie den Freigabekopf (21).

Wir empfehlen, das Batteriepaket unmittelbar nach dem Entfernen aus dem Werkzeug in das Ladegerät einzusetzen.

Akkukappe (Abb. D2)

Zur Abdeckung der Kontakte eines abgenommenen Akkus ist eine Schutzkappe mitgeliefert. Ohne angebrachte Schutzkappe können lose Metallteile die Kontakte kurzschließen, was zu einem Brand sowie einer Beschädigung des Akkus führen kann.

• Nehmen Sie die Schutzkappe (41) ab, bevor Sie den Akku (22) in das Ladegerät bzw. Werkzeug einsetzen.
• Setzen Sie die Schutzkappe unmittelbar nach Entfernen des Akkus vom Ladegerät bzw. Werkzeug über die Kontakte.

Vergewissern Sie sich, daß sich die Schutzkappe in ihrer Lage befindet, bevor Sie einen abgenommenen Akku lagern oder transportieren.

AIR COOLED

Dieses Ladegerät ist mit einem eingebauten Lüfter versehen, der für eine schnelle Kühlung von Akkus sorgt. Der Lüfter wird bei Bedraf automatisch eingeschaltet. Auch wenn kein Akku im Ladegerät vorhanden ist, wird der Lüfter gelegentlich eingeschaltet, um Staub aus den Lüftungsöffnungen zu entfernen.

Tragen Sie immer eine Schutzbrille, wenn Sie den Netzstecker des Ladegerätes in die Steckdose stecken.

Um die Lebensdauer der Batteriepakete zu verlängern, empfehlen wir ausschließlich die Verwendung von luftgekühlten Batteriepaketen.

Temperaturverzögerung

Wenn das Ladegerät feststellt, daß der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelöst, bis der Akku eine normale Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Diese Schaltung gewährt maximale Lebensdauer des Akkus. Die rote Ladekontrolleuchte blinkt während der Temperaturverzögerung erst lang, dann kurz.

Zusammenbau

Entnehmen Sie vor dem Zusammenbau immer den Akku.

Montage des Sägeblatts (Abb. E1 - E5)

• Drücken Sie den Kopfblockierungs-Freigabehebel (17), um den unteren Blattschutz (2) freizugeben. Ziehen Sie nun den unteren Blattschutz so weit wie möglich hoch.
• Lösen Sie die Schutzvorrichtungsschraube (43) genügend, um die Schutzvorrichtung (44) anheben zu können, um Zugang zur Sägeblattschraube (45) zu erhalten.
• Während der untere Blattschutz mit der Blattschutzschraube (43) hochgehalten wird, drücken Sie mit einer Hand den Spindelfeststellknopf (16). Nehmen Sie nun den mitgelieferten Sägeblattschlüssel (26) in die andere Hand und lockern Sie die Sägeblattschraube (45) mit Linksgewinde, indem Sie sie im Uhrzeigersinn drehen.

Um die Spindelarretierung zu verwenden, drücken Sie den Knopf und drehen die Spindel von Hand, bis Sie fühlen, daß die Arretierung einrastet. Halten Sie den Arretierungsknopf eingedrückt, um die Spindel festzuhalten.

• Entfernen Sie die Sägeblattschraube (45) und den äußeren Sägeblattflansch (46).
• Montieren Sie das Sägeblatt (47) auf dem inneren Bund (48), der sich am inneren Sägeblattflansch (49) befindet. Sorgen Sie dafür, daß die Zähne am unteren Blattrand zur Rückseite der Säge zeigen (vom Benutzer weg).
• Bringen Sie den äußeren Sägeblattflansch (46) wieder an.
• Ziehen Sie die Sägeblattschraube (45) an, indem Sie sie gegen den Uhrzeigersinn drehen, während Sie mit der anderen Hand die Spindelsicherung gedrückt halten.
• Bewegen Sie die Schutzvorrichtung (44) nach unten, so daß sie die Sägeblattschraube (45) vollständig abschirmt.
• Ziehen Sie die Schutzvorrichtungsschraube (43) an.

Drücken Sie den Spindelarretierungsknopf nie ein, während das Sägeblatt sich dreht. Halten Sie die Schutzvorrichtung nach unten und ziehen Sie die Schutzvorrichtungsschrauben fest an, nachdem Sie das Sägeblatt angebracht haben.

Einstellung

Entnehmen Sie vor der Einstellung immer den Akku.

Ihre Kapp- und Gehrungssäge wurde werksseitig genau eingestellt. Sollte wegen des Transports oder aus irgendeinem anderen Grunde eine erneute Einstellung erforderlich sein, gehen Sie folgendermaßen vor, um Ihre Säge einzustellen. Die Einstellungen sollten dann zuverlässig bestehen bleiben.

Prüfen und Justieren des Winkels zwischen Sägeblatt und Anschlag (Abb. F1 - F4)

• Lösen Sie den Gehrungshebel (4) und drücken Sie die Gehrungsverriegelung (5) herunter, um den Gehrungsarm (50) zu lösen.
• Schwenken Sie den Gehrungsarm, bis die Verriegelung ihn in der 0°-Gehrungsposition hält. Ziehen Sie den Hebel nicht an.
• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz (51) eintritt.
• Legen Sie ein Winkelmaß (52) gegen die linke Seite (7) des Anschlags und des Sägeblatts (47) (Abb. F3).

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkel.

• Zum Justieren gehen Sie folgendermaßen vor:
• Lockern Sie die Schrauben (53) und bewegen Sie die Skala-/Gehrungsarmkonstruktion nach links oder rechts, bis der mit dem Winkelmaß gemessene Winkel zwischen dem Sägeblatt und dem Anschlag 90° beträgt.
• Ziehen Sie die Schrauben (53) wieder an. Die Anzeige des Gehrungszeigers ist an dieser Stelle nicht von Bedeutung.

Justierung des Gehrungszeigers (Abb. F1, F2 & G)

• Lösen Sie den Gehrungshebel (4) und drücken Sie die Gehrungsverriegelung (5) herunter, um den Gehrungsarm (50) zu lösen.
• Bewegen Sie den Gehrungsarm, um den Gehrungszeiger (54) auf die Nullstellung einzustellen, siehe hierzu Abb. G.
• Lassen Sie die Gehrungsverriegelung bei lockerem Gehrungshebel einschnappen, indem Sie den Gehrungsarm an der Nullstellung vorbeidrehen.
• Beobachten Sie den Zeiger (54) und die Gehrungsskala (6). Falls der Zeiger nicht genau Null anzeigt, lösen Sie die Schraube (55) und bewegen Sie den Zeiger, bis 0° angezeigt wird. Ziehen Sie die Schraube nun an.

Einstellung der Gehrungsverriegelung/Arretierungsstange (Abb. H)

Kann der Fuß der Säge bewegt werden, während der Gehrungshebel (4) verriegelt ist, so muß die Gehrungsverriegelung/Verriegelungsstange (56) eingestellt werden.

• Entriegeln Sie den Gehrungshebel (4).
• Ziehen Sie die Gehrungsverriegelung/Verriegelungsstange (56) mit einem Schraubendreher (57) ganz an. Lösen Sie die Stange anschließend eine Vierteldrehung.
• Stellen Sie sicher, daß sich der Tisch nicht bewegt, wenn der Hebel (4) in einem beliebigen (nicht vorgegebenen) Winkel gesichert wird.

Prüfen und Einstellen des Winkels zwischen Sägeblatt und Tisch (Abb. I1 - I4)

• Lockern Sie den Neigungsfeststellhebel (11).

• Drücken Sie den Sägekopf nach rechts, um sicherzustellen, daß er vollkommen senkrecht steht. Ziehen Sie den Neigungsfeststellhebel an.

• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz (51) eintritt.

• Setzen Sie einen rechten Winkel (52) auf den Tisch und gegen das Sägeblatt (47) (Abb. I2).

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkel.

• Zum Justieren gehen Sie folgendermaßen vor:
• Lösen Sie den Neigungsfeststellhebel (11), und drehen Sie die Anschlagschraube für die senkrechte Stellung (28) hinein bzw. heraus, bis sich das Blatt 90° zum Tisch befindet, wenn mit dem rechten Winkel gemessen wird.
• Falls der Neigungszeiger (58) nicht Null auf der Neigungsskala (10) anzeigt, lockern Sie die Feststellschraube (59) und justieren Sie den Zeiger auf Null.

Einstellen des Anschlags (Abb. J)

Der obere Teil der linken Seite des Anschlags kann nach links verschoben werden. Der Platz, der so entsteht, erlaubt einen maximalen Neigungswinkel der Säge von 48° nach links. Um den Anschlag (3) einzustellen:

• Lockern Sie den Kunststoffknopf (30), und schieben Sie den Anschlag nach links.
• Machen Sie einen Versuch mit AUSgeschalteter Säge und prüfen Sie den Zwischenraum zwischen Sägeblatt und Anschlag. Stellen Sie den Anschlag so ein, daß er so nahe wie möglich am Sägeblatt ist, ohne die vertikale Bewegung des Sägearms zu behindern.
  • Ziehen Sie den Knopf sicher an.

Die Führungsnut (60) kann mit Sägemehl verstopfen. Verwenden Sie ein Stäbchen oder Druckluft, um die Führungsnut zu reinigen.

Umgehen der Neigungsanschläge (Abb. K)

Die Neigungsanschläge ermöglichen das Einstellen des Sägeblatts in senkrechter Stellung und in 45°-Neigungsstellung. Durch Umgehen der Neigungsanschläge können Neigungswinkel von 2° rechts bis 48° links erzielt werden.

• Um die Neigungsanschläge zu umgehen, lösen Sie zunächst den Sägekopf und drücken Sie ihn leicht nach links. Ziehen Sie anschließend den Umgehungsknopf (27) heraus und drehen Sie ihn in die Umgehungsstellung (62). Der Umgehungsknopf rastet automatisch in seiner Lage ein.
• Stellen Sie den erforderlichen Neigungswinkel ein und sichern Sie den Kopf in dieser Stellung.
• Um die Umgehung wieder rückgängig zu machen, drehen Sie den Umgehungsknopf (27) zurück in die Anschlagstellung (61).

Zwischenwert-Neigungsanschlag

Der Zwischenwert-Neigungswinkel ist auf 33,85° voreingestellt, wodurch ein schnelles Einstellen für das Schneiden von Zierleisten möglich ist.

• Um den Zwischenwert-Neigungsanschlag zu aktivieren, drehen Sie den Umgehungsknopf (27) in die Zwischenwert-Neigungsanschlag-Stellung (63).

Überprüfung und Einstellung des Neigungswinkels (Abb. A1, A2 & I5)

• Stellen Sie sicher, daß sich der Umgehungsknopf (27) in der Neigungsanschlag-Stellung befindet.
• Lockern Sie den Feststellknopf (30) für den linken Anschlag, und schieben Sie den oberen Teil des linken Anschlags so weit wie möglich nach links.

• Lockern Sie den Neigungsspannhebel (11) und bewegen Sie den Sägekopf nach links. Dies ist die Position, bei der die Neigung 45° beträgt.

• Zum Justieren gehen Sie folgendermaßen vor:

• Drehen Sie die Anschlagschraube (9) wie erforderlich herein oder heraus, bis der Zeiger (58) 45° anzeigt.

Überprüfung und Einstellung des Zwischenwert-Neigungswinkels (Abb. A1, A2 & I6)

• Stellen Sie sicher, daß sich der Umgehungsknopf (27) in der Zwischenwert-Neigungsanschlag-Stellung befindet.
• Lockern Sie den Feststellknopf (30) für den linken Anschlag, und schieben Sie den oberen Teil des linken Anschlags so weit wie möglich nach links.
• Lockem Sie den Neigungsspannhebel (11) und bewegen Sie den Sägekopf nach links. Dies ist die Position, bei der die Neigung 33,85° beträgt.
• Zum Justieren gehen Sie folgendermaßen vor:
• Drehen Sie die Anschlagschraube (8) wie erforderlich herein oder heraus, bis der Zeiger (58) 33,85° anzeigt.

Einstellung der Schienenführung (Abb. L)

• Überprüfen Sie die Schienen regelmäßig auf Spiel.
• Um das Spiel zu verringern, drehen Sie die Anschlagschraube (64) langsam im Uhrzeigersinn, während der Sägekopf nach hinten und vorne geschoben wird.

Gebrauchsanweisung

Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.

Vor dem Betrieb:

• Montieren Sie das richtige Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die höchstzulässige Drehzahl der Säge darf nicht höher sein als die des Sägeblattes.
• Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.
• Üben Sie beim Schneiden keinen übermäßigen Druck auf das Sägeblatt aus. Erzwingen Sie den Arbeitsvorgang nicht.
• Lassen Sie den Motor vor Arbeitsbeginn stets auf volle Drehzahl beschleunigen.
• Stellen Sie sicher, daß alle Feststellknöpfe und Hebel angezogen sind.
• Sichern Sie das Werkstück.
• Obwohl diese Säge Holz und viele andere Nichteisen-Werkstoffe schneidet, bezieht sich diese Bedienungsanleitung nur auf das Schneiden von Holz. Die gleichen Richtlinien gelten auch für andere Werkstoffe. Schneiden Sie mit dieser Säge keine Eisenwerkstoffe (Eisen und Stahl), Faserzement oder Mauerwerk!
• Verwenden Sie immer die Schlitzplatte. Verwenden Sie die Säge nicht, wenn der Schlitz in der Schlitzplatte breiter ist als 10 mm.

Ein- und Ausschalten (Abb. M)

Im Betriebsschalter befindet sich ein Loch (65), in das ein Vorhängeschloß eingesetzt werden kann, um das Werkzeug zu sichern.

• Um das Werkzeug einzuschalten, drücken Sie auf die Einschaltsperre (20) und betätigen Sie anschließend den Ein/Ausschalter (1).
  • Lassen Sie die Einschaltsperre (20) los.
• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.

Grundschnitte

Gerader vertikaler Querschnitt (Abb. A1, A2 & N)

• Lösen Sie den Gehrungshebel (4) und drücken Sie die Gehrungsverriegelung (5) herunter.
• Stellen Sie die Gehrungsverrieglung auf die 0^ -Position und ziehen Sie den Gehrungshebel an.
• Legen Sie das zu schneidende Holz an den Anschlag (3 & 7).

• Halten Sie den Schalthebel (18) und drücken Sie auf den Kopf-blockierungs-Freigabehebel (17), um den Sägekopf freizugeben. Drücken Sie auf den Betriebsschalter (1), um den Motor zu starten.

• Drücken Sie den Sägekopf nach unten, um durch das Holz und die Kunststoff-Schlitzplatte (32) zu schneiden.

• Nach Beendigung des Schnittes lassen Sie die Taste los und warten Sie, bis das Sägeblatt vollkommen stillsteht, bevor Sie den Kopf in die obere Ruhelage zurückstellen.

Langschnitte (Abb. O)

Mit Hilfe der Führungsschiene können größere Werkstücke von 50 x 100 mm bis hin zu 500 x 1000 mm geschnitten werden.

• Lösen Sie den Schienenfeststellknopf (13).
• Ziehen Sie den Sägekopf in Ihre Richtung und schalten Sie das Werkzeug ein.
• Senken Sie das Sägeblatt in das Werkstück und schieben Sie den Sägekopf zurück, um den Schnitt zu vollenden.
• Gehen Sie wie oben beschrieben vor.

• Führen Sie keine Langschnitte bei kleineren Werkstücken als 50 x 100 mm durch.
• Denken Sie daran, den Sägekopf in der hinteren Position zu sichern, wenn die Langschnitte beendet sind.

Vertikaler Gehrungsquerschnitt (Abb. A1, A2 & P)

• Lösen Sie den Gehrungshebel (4) und drücken Sie die Gehrungsverriegelung (5) herunter. Bewegen Sie den Arm nach links oder nach rechts zum benötigten Winkel.
• Die Gehrungsverriegelung stellt sich automatisch auf die 10°, 15°, 22,5°, 31,62° und 45°-Stellung links und rechts sowie auf die 50° und 60°-Stellung links und rechts ein. Für Zwischenwerte halten Sie den Kopf gut fest und ziehen Sie den Gehrungshebel an.
• Ziehen Sie vor dem Schneiden den Gehrungshebel immer fest an.
• Gehen Sie wie bei einem geraden Querschnitt vor.

Wenn der Gehrungsquerschnitt bei einem Stück Holz mit einer unebenen Kante angewendet wird, legen Sie das Holz so in die Säge, daß die unebene Kante sich an der Seite des Sägeblattes befindet, wo der Winkel zum Anschlag am größten ist. Das heißt: Gehrung nach links, unebene Kante rechts -Gehrung nach rechts, unebene Kante nach links.

Neigungsschnitte (Abb. A1, A2 & Q)

Der Neigungswinkel kann zwischen 2° nach links und 48° rechts eingestellt werden. Beim Neigungsquerschnitt kann der Gehrungsarm auf einen Winkel zwischen 0° und 45° Gehrung nach links oder rechts eingestellt werden.

• Lockern Sie den Feststellknopf (30) für den linken Anschlag und schieben Sie den oberen Teil des linken Anschlags (3) so weit wie möglich nach links. Lockern Sie den Neigungsfeststellhebel (11), und stellen Sie die Neigung auf den gewünschten Wert ein.
• Ziehen Sie den Neigungsfeststellhebel (11) fest an.
• Gehen Sie wie bei einem geraden Querschnitt vor.

Schnittqualität

Saubere Schnittkanten hängen von einer Reihe von Variablen ab, wie z.B. vom Werkstoff. Wenn für Form- und ähnliche Präzisionsarbeiten sehr glatte Schnitte verlangt werden, empfiehlt sich die Verwendung eines scharfen Sägeblatts (Hartmetall, 60 Zähne) bei einer niedrigen, gleichmäßigen Schnittgeschwindigkeit.

Sorgen Sie dafür, daß das Material während des Schneidens nicht kriecht; sichern Sie es sorgfältig. Lassen Sie das Sägeblatt immer zum Stillstand kommen, bevor Sie den Sägearm hochziehen. Falls dennoch an der Hinterseite des Werkstückes kleine Holzfasern abgespaltet werden, kleben Sie ein Stück Kreppband über das Holz, wo es geschnitten werden soll.

Sägen Sie durch das Kreppband und entfernen Sie es nach dem Schneiden.

Haltung des Körpers und der Hände

Eine richtige Haltung des Körpers und der Hände beim Bedienen Ihrer Kapp- und Gehrungssäge macht das Sägen leichter, präziser und sicherer.

• Halten Sie Ihre Hände nie in der Nähe des Schnittbereiches.
• Halten Sie mit Ihren Händen immer einen Sicherheitsabstand zum Sägeblatt von mindestens 150 mm ein.
• Halten Sie beim Schneiden das Werkstück fest gegen die Werkbank und gegen den Anschlag. Behalten Sie Ihre Hände in sicherem Abstand zum Sägeblatt, bis Sie die Auslösetaste losgelassen haben und das Sägeblatt zum völligen Stillstand gekommen ist.
• Machen Sie immer einen Versuch (mit AUSgeschalteter Säge), bevor Sie mit eingeschalteter Maschine arbeiten, so daß Sie die Bahn des Sägeblatts überprüfen können.
• Kreuzen Sie Ihre Hände nicht.
• Wahren Sie mit beiden Füßen einen festen und balancierten Stand.
• Folgen Sie den Bewegungen des Sägearms nach links und rechts; stehen Sie hierbei ein wenig seitlich des Sägeblatts.
• Schauen Sie durch die Schlitze im Blattschutz, wenn Sie einer Bleistiftlinie folgen.

Herstellen von Bilderrahmen, Setzkästen und anderen umfangreichen Projekten (Abb. R1 & R2)

Gehrungen schneiden und Rahmen herstellen

Versuchen Sie einige einfache Projekte mit Holzabfall, bis Sie die Handhabung Ihrer Säge sicher beherrschen. Ihre Säge ist das ideale Werkzeug für das Gehrungssägen von Eckverbindungen wie in Abb. R1. Die abgebildete Verbindung kann durch Neigungssägen oder durch Gehrungssägen hergestellt werden.

Neigungssägen im rechten Winkel

Die Neigung ist für beide Leisten auf 45° eingestellt, so daß sich ein Winkel von 90° ergibt. Der Gehrungsarm ist in der Nullposition verriegelt. Das Holz ist mit der breiten flachen Seite am Tisch und der schmalen Seite am Anschlag positioniert.

Gehrungssägen

Der gleiche Schnitt laßt sich herstellen, indem mit der breiten Seite am Anschlag rechts und links auf Gehrung gesägt wird.

Die beiden Skizzen (Abb. R1 & R2) sind nur für vierseitige Objekte.

Wenn die Zahl der Seiten sich verändert, ändern sich auch die Gehrungs- und Neigungswinkel. Die folgende Tabelle zeigt die richtigen Winkel für eine Vielzahl von Formen; es wird dabei angenommen, daß alle Seiten die gleiche Länge haben. Für Formen, die nicht in der Tabelle aufgeführt werden, teilen Sie 180° durch die Zahl der Seiten, um den Gehrungs- bzw. Neigungswinkel zu erhalten.

Zahl der Seiten Gehrungs- oder Neigungswinkel

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Doppelgehrungsschnitte (Abb. S1 & S2)

Doppelgehrungssägen ist eine Kombination von Gehrungssägen (Abb. R2) und Neigungssägen (Abb. R1). Diese Sägeweise ergibt einen Schnitt, der sich zum Herstellen von Rahmen oder Kästen mit schrägen Seiten, wie in Abb. S1, eignet.

Falls der Schnittwinkel für jeden Schnitt verschieden ist, vergewissern Sie sich, daß der Neigungfeststellknopf und der Gehrungsfeststellknopf fest angezogen sind. Diese Knöpfe müssen nach jeder Änderung der Neigung oder Gehrung angezogen werden.

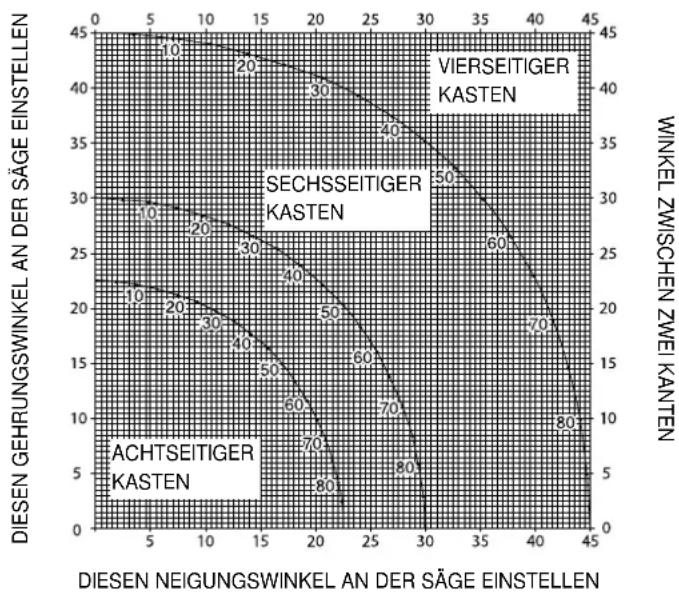

• Die hier gegebene Übersicht soll Ihnen helfen, die richtigen Neigungs- und Gehrungseinstellungen für zusammengesetzte Schnitte zu wählen. Um die Übersicht zu verwenden, wählen Sie den gewünschten Winkel "A" (Abb. S2) für Ihr Projekt. Sie finden diesen Winkel in dem betreffenden Bogen in der folgenden Übersicht. Von diesem Punkt aus gehen Sie in einer vertikalen Linie, um den korrekten Neigungswinkel zu finden und in einer horizontalen Linie, um den korrekten Gehrungswinkel zu finden.
• Stellen Sie Ihre Säge auf die vorgeschriebenen Winkel ein und machen Sie einige Probeschnitte.
• Üben Sie den Zusammenbau der gesägten Stücke.
• Beispiel: Um einen vierseitigen Kasten mit 25° Außenwinkeln herzustellen (Winkel "A") (Abb. S2), verwenden Sie den Bogen oben rechts. Finden Sie 25° auf der Bogenskala. Folgen Sie der horizontalen Schnittlinie nach links oder rechts, um die Gehrungswinkeleinstellung (23°) der Säge zu finden. Folgen Sie ebenso der vertikalen Schnittlinie nach oben oder unten, um die Neigungswinkeleinstellung (40°) der Säge zu finden. Machen Sie immer zunächst Probeschnitte mit Holzabfall, um die Sägeestellungen zu überprüfen.

Sägen von Grund-Gehrungsschnitten

Das Schneiden von Fußleisten wird mit einem Neigungswinkel von 45° durchgeführt.

• Machen Sie immer einen Probeschwenk des Sägekopfes bei ausgeschalteter Säge, bevor Sie sägen.
• Alle Schnitte werden mit der Rückseite der Zierleiste flach auf der Säge aufliegend durchgeführt.

Innenwinkel

- links

• Legen Sie die Oberseite des Werkstückes an den Anschlag.
• Sichern Sie die linke Schnittseite des Werkstückes.

- rechts

• Legen Sie die Unterseite des Werkstückes an den Anschlag.
• Sichern Sie die linke Schnittseite des Werkstückes.

Außenwinkel

- links

• Legen Sie die Unterseite des Werkstückes an den Anschlag.
• Sichern Sie die rechte Schnittseite des Werkstückes.

- rechts

• Legen Sie die Oberseite des Werkstückes an den Anschlag.
• Sichern Sie die rechte Schnittseite des Werkstückes.

Schneiden von Zierleisten

Das Schneiden von Zierleisten wird in einer Doppelgehrungssäge durchgeführt. Um eine äußerst hohe Genauigkeit zu erzielen, hat Ihre Säge vor eingestellte Winkelstellungen bei 31,62° Gehrung und 33,85° Neigung. Diese Einstellungen sind für Standard-Zierleisten mit einem Winkel von 52° oben und 38° unten.

• Machen Sie vor den endgültigen Schnitten Probeschnitte mit Resten.
• Alle Schnitte werden mit einer Linksneigung und mit der Rückseite der Zierleiste auf dem Fußstück aufliegend durchgeführt.

Innenwinkel

- links

• Oberseite der Zierleiste am Anschlag.
• Gehrung rechts.
• Sichern Sie die linke Schnittseite des Werkstückes.

- rechts

• Unterseite der Zierleiste am Anschlag.
• Gehrung links.
• Sichern Sie die linke Schnittseite des Werkstückes.

Außenwinkel

- links

• Unterseite der Zierleiste am Anschlag.
• Gehrung links.
• Sichern Sie die rechte Schnittseite des Werkstückes.

- rechts

• Oberseite der Zierleiste am Anschlag.
  • Gehrung rechts.
• Sichern Sie die rechte Schnittseite des Werkstückes.

Nutschnitte (Abb. T)

Ihre Säge ist mit einem Nutanschlag (12) und einer Flügelschraube (15) ausgestattet. Hiermit lassen sich Nutschnitte durchführen.

• Schwenken Sie den Nutanschlg (12) zur Vorderseite der Säge.
• Stellen Sie die Flügelschraube (15) auf die Tiefe der Nut ein. Eventuell ist es erforderlich, zuerst die Sicherungsmutter (66) zu lösen.
• Legen Sie einen Schnittrest von ca. 5 cm zwischen den Anschlag und das Werkstück, um einen geraden Nutschnitt durchzuführen.

Staubabsaugung (Abb. A2 & A6)

Diese Maschine verfügt über eine Saubabsaugungsstelle (24). Hieran läßt sich ein Staubabsaugungssatz (37) (Sonderzubehör) anschließen.

In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Schneiden von kleinen Werkstücken (Abb. A5)

Der Anschlageinsatz (36) (Sonderzubehör) erleichtert das Schneiden von kleinen Werkstücken.

Abstützung für lange Werkstücke (Abb. A4)

• Stützen Sie lange Werkstücke immer ab.
• Für beste Ergebnisse verwenden Sie die zusätzliche Werkstück-Auflage (Abb. A4), um die Tischweite Ihrer Säge zu vergrößern. Sie erhalten die zusätzliche Werkstück-Auflage als Zubehör bei Ihrem Händler. Stützen Sie lange Werkstücke mit geeigneten Mitteln sicher ab. Verwenden Sie z.B. Sägeböcke oder ähnliche Vorrichtungen, um überhängende Werkstücke zu stützen.

Sägeblätter

Um die angegebenen Schnittiefen zu erhalten, müssen Sie immer Sägeblätter mit einem Durchmesser von 216 mm und einer Bohrung von 30 mm verwenden.

Durch Verwendung spezieller Sägeblätter mit einer erhöhten Anzahl an Zähnen oder einer größeren Sägeblattstärke wird die Anzahl der Schnittvorgänge pro Akkuladung verringert.

Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler.

Transport der Maschine (Abb. B2)

Um das Gerät bequem zu tragen, kann ein Tragriemen am Gerätefuß angebracht werden. Der Tragriemen (siehe Abb. A7) ist als Sonderzubehör erhältlich.

• Um die Säge zu transportieren, senken Sie den Sägekopf und drücken Sie auf den Verriegelungsstift (14).
• Sichern Sie den Schienensicherungsknopf mit dem Sägekopf in der vorderen Stellung, sichern Sie den Gehrungsarm im ganz rechten Geh-rungswinkel, schieben Sie den Anschlag (3) vollständig nach innen und sichern Sie den Neigungshebel (11) mit dem Sägekopf in senkrechter Stellung, um das Werkzeug so kompakt wie möglich zu machen.
• Verwenden Sie zum Tragen der Säge immer die in Abb. B2 dargestellten Griffaussparungen (31).

Wartung

Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Reinigung

• Reinigen Sie das Gehäuse des Ladegerätes mit einem weichen Tuch. Ziehen Sie vorher den Netzstecker des Ladegerätes.
• Entnehmen Sie vor dem Reinigen Ihres Werkzeuges den Akku.
• Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.
• Reinigen Sie regelmäßig die Tischoberfläche.
• Reinigen Sie regelmäßig das Staubabsaugsystem.

Vermeiden Sie zur Wartung des Geräts die Verwendung von Reinigungs- oder Schmiermitteln. Insbesondere Spray-Reinigungsmittel können den unteren Kunststoffschutz chemisch angreifen.

Reinigung und Wartung der Schlitzplatte (Abb. U)

Reinigen Sie den Bereich unterhalb der Schlitzplatte regelmäßig. Ist die Schlitzplatte verschlissen, so muß sie erneuert werden.

• Entfernen Sie die Schrauben (67), die die Schlitzplatte (32) halten.
• Entfernen Sie die Schlitzplatte und reinigen Sie den Bereich unter ihr.
• Bringen Sie die Teile der Schlitzplatte sowie die Schrauben wieder an.
• Ziehen Sie die Schrauben handfest an.
• Um die Schlitzplatte einzustellen, gehen Sie folgendermaßen vor:

• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz eintritt.

• Stellen Sie jedes Teil der Schlitzplatte so ein, daß es so nahe wie möglich an den Sägezähnen sitzt.
  • Ziehen Sie die Schrauben an.

Ausgediente Werkzeuge

Akku

Der Akku hält sehr lange. Er muß aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku mit Rücksicht auf die Umwelt und fachgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und entnehmen Sie ihn aus dem Werkzeug.
• NiMH- und NiCd-Akkus sind wiederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei einer kommunalen Sammelstelle abzugeben oder direkt an DEWALT einzuschicken. Auf keinen Fall dürfen Akkus über den Hausmüll entsorgt werden.

Recycling (nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE •

Wenn Sie mit der Leistung Ihrer DEWALT-Maschine nicht völlig zufrieden sind, können Sie sie unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihre DEWALT-Maschine unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE •

Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Maschinen und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Maschinen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kunden-dienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALT-Kundendienstwerkstätte und weitere Informationen finden Sie auch im Internet:

www.2helpU.com.

Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

MITRE SAW DW017

Congratulations!

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germany

Safety instructions

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Allemagne

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germania

DEWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Saksa

Turvaohjeet

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Almanya

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Γερμανία

24

24

Οδηγίες ασφαλείας
