MANUALE UTENTE DW017 DEWALT

No unirlos con objetos conductores

Siete entrati in possesso di un utensile DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DeWALT uno degli strumenti più affidabili per l'utilizzatore professionale.

Dati tecnici

	DW017
Rumorosità ( L_PA ) dB(A) 88
Potenza sonora ( L_WA ) dB(A) 101
Vibrazioni mano-braccio m/s	^2 < 2,5 m/s^2
Tensione V 24
Potenza resa W 630
Diametro mola mm 216
Alesatura lama mm 30
Max. spessore lama mm 1,6
Velocità max. lama min	^-1 4.000
Capacità max. di taglio traverso-vena a 90° mm 300
Capacità max. di taglio obliquo a 45° mm 212
Profondità max. di taglio a 90° mm 70
Profondità max. di taglio a 45° mm 50
Taglio obliquo (posizioni max.)a sinistra 50°a destra 60°
Taglio inclinato (posizioni max.)a sinistra 48°a destra 2°
Obliquo a 0°
Larghezza risultante ad altezza max. 70 mm	mm 300
Altezza risultante a larghezza max. 300 mm	mm 70
Taglio obliquo 45° a sinistra
Larghezza risultante ad altezza max. 70 mm	mm 212
Altezza risultante a larghezza max. 212 mm	mm 70
Taglio obliquo 45° a destra
Larghezza risultante ad altezza max. 70 mm	mm 212
Altezza risultante a larghezza max. 212 mm	mm 70
Inclinato a sinistra a 45°
Larghezza risultante ad altezza max. 50 mm	mm 300
Altezza risultante a larghezza max. 300 mm	mm 50
Obliquo a 31,62°, inclinato a 33,85°
Altezza risultante a larghezza max. 254 mm	mm 65
Tempo di frenatura automatica della lama	s < 5,0
Efficacia di raccolta della polvere	mg/m ^3 < 2,0
Peso	kg 20,5
Gruppo batterie	DE0242	DE0241
Tipo batterie	NiCd	NiMH
Tensione V 24 24
Peso	kg 1.4
Caricabatterie	DE0246
Tensione di rete	V_AC 230
Tempo di carica	min 60/70
Peso	kg 0.6
Fusibili:
Modelli da 230 V	10 A

I seguenti simboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolo di morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale.

Indica la tensione elettrica.

Dichiarazione CE di conformità

DW017

DEWALT dichiara che gli elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1 & EN 61029.

Per ulteriori informazioni, contattare DeWALT nel indirizzo qui sotto o consultare il retro del presente manuale.

Direttore ricerca e sviluppo

Horst Großmann

X. fopsman

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d'incendio, scariche elettriche e ferimenti.

Prima di adoperare l'utensile, leggere attentamente le istruzioni di cui al presente manuale.

Conservare questo manuale di istruzioni per successive consultazioni.

Informazioni generali

1 Tenere pulita l'area di lavoro

Ambienti e banchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non lasciare l'utensile sotto la pioggia. Non usare l'utensile in ambienti carichi di umidità. Tenere ben illuminata l'area di lavoro. Non usare l'utensile quando vi sia rischio di provocare un incendio o una esplosione, per es. in luoghi con atmosfera gassosa o infiammabile.

3 Tenere i bambini lontani dall'area di lavoro

Non permettere a bambini, altre persone o animali di avvicinarsi alla zona di lavoro, toccare l'utensile o il cavo di alimentazione.

4 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell'utensile. Raccogliere i capelli se si portano lunghi. Quando si lavora all'esterno, è preferibile indossare dei guanti adeguati e delle scarpe antisducciolevoli.

5 Protezione personale

Indossate occhiali di sicurezza. Indossate una mascherina contro la polvere ogni volta che l'uso dell'utensile provochi polvere o schegge. Se tali particelle possono essere particolarmente calde, indossare anche un grembiule resistente al caldo. Fare sempre uso di sistemi di otoprotezione.

6 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d'isolamento o un interruttore di sicurezza per correnti di guasto (FI).

7 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

8 Stare sempre attenti

Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l'utensile quando si è stanchi.

9 Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare. Ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio.

10 Connettere l'apparecchiatura aspirapolvere

Se sono forniti i dispositivo per la connessione delle macchina aspirazione e raccolta della polvere, verificare che vengano collegate e utilizzate correttamente.

11 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'utensile si abbia cura di togliere chiavi e altri strumenti.

12 Usare l'utensile adatto

L'utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Non forzare l'utensile.

Attenzione! L'uso di accessori o attrezzature diversi o l'impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni.

13 Controllare che non vi siano parti danneggiate

Prima dell'uso, ispezionare accuratamente l'utensile e il cavo elettrico per rilevare eventuali danni. Controllare se ci sono parti non allineate o parti mobili con gioco, pezzi rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa incidere sul funzionamento dell'utensile.

Accertare che l'utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usate l'utensile se presenta elementi danneggiati o difettosi. Non impiegare l'utensile se non è possibile accenderlo e spegnerlo mediante l'interruttore. Eventuali componenti difettosi o danneggiati vanno sostituiti o riparati da un tecnico autorizzato. Non tentare mai di effettuare delle riparazioni.

14 Rimuovere il gruppo batterie

Spegnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Estrarre il gruppo batterie quando non è in uso, prima di cambiare pezzi, accessori o complementi o prima di eseguire interventi di manutenzione.

15 Evitare accensioni accidentali

Prima di inserire il gruppo batterie, verificare che l'utensile sia spento.

16 Non abusare del cavo elettrico

Non tirare mai il cavo per estrarlo dalla presa. Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti.

17 Custodia dell'elettroutensile dopo l'uso

Riporre gli utensili elettrici in luogo sicuro e ben asciutto, fuori dalla portata dei bambini.

18 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi.

19 Riparazioni

Il presente utensile elettrico è conforme alle principali norme di sicurezza vigenti. Rivolgersi ai Centri di Assistenza Tecnica autorizzati DEWALT per le riparazioni Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.

Norme di sicurezza supplementari per le troncatrice

• Prima di iniziare qualsiasi operazione, accertarsi che le manopole e le impugnature di bloccaggio siano serrate.
• Non adoperare l'utensile se il riparo non è in posizione oppure se non funziona o non è stato sottoposto agli interventi di manutenzione del caso.
• Non utilizzare mai la troncatrice senza la tavola di taglio.
• Non collocare mai le mani nell'area della lama quando la troncatrice è connessa all'alimentazione elettrica.
• Non tentare mai di arrestare una macchina in funzione bloccandone la lama con un utensile o altro oggetto: in questo modo ci si espone al rischio di gravi incidenti.
• Consultare il manuale d'istruzioni prima di utilizzare qualsiasi accessorio. L'uso non corretto di un accessorio può causare danni.
• Selezionare la lama corretta per il materiale da tagliare.
• Rispettare la velocità massima indicata sulla lama della troncatrice.
• Quando si maneggia una lama di troncatrice, adoperare un supporto o indossare dei guanti.
• Non utilizzare lame di diametro maggiore o minore rispetto a quello consigliato. Per il tipo di lama indicato fare riferimento ai dati tecnici. Adoperare esclusivamente le lame specificate nel presente manuale, conformi alla normativa EN-847-1.
• Considerare l'opportunità di applicare lame speciali antirumore.
  • Non utilizzare lame in acciaio rapido.
  • Non utilizzare lame di troncatrice spaccate o danneggiate.
  • Non utilizzare mole a disco.
• Prima di rilasciare l'interruttore sollevare la lama dal taglio praticato nel pezzo di lavorazione.
• Quando si eseguono dei tagli di sbieco, verificare che il braccio sia fissato saldamente.
• Non inserire alcun oggetto a cuneo contro il ventilatore per trattenere l'albero motore elettrico.
• Il riparo lama della troncatrice si solleva automaticamente quando si abbassa il braccio, e si abbassa sulla lama quando si solleva il braccio.

Il riparo si può sollevare manualmente durante l'attacco e il distacco delle lame o per il controllo della macchina. Non sollevare mai il riparo della lama manualmente se la macchina non è disattivata.

• Il lato anteriore del riparo è dotato di feritoie che facilitano la visibilità durante le operazioni di taglio. Per quanto tali feritoie riducano sostanzialmente la quantità di detriti volanti, tuttavia, a causa delle aperture del riparo, si consiglia di indossare sempre un paio di occhiali di sicurezza prima di guardare attraverso le feritoie.
• Curare lo stato di manutenzione dell'area circostante la macchina e tenerlo sgombero da materiali come schegge e residui della lavorazione.
• Controllare periodicamente che le prese d'aria del motore siano pulite e non ostruite dalle schegge.
• Sostituire tavola di taglio, se usurata.
• Staccare la macchina dall'alimentazione di rete prima di eseguire gli interventi di manutenzione o di sostituire la lama.
• Non svolgere mai lavori di manuntezione o pulizia se la macchina è ancora in funzione e la testa non è in posizione di riposo.
• Quando possibile montare sempre la macchina su un banco.

Rischi residui

I rischi seguenti riguardano l'utilizzo di seghe:

- ferite provocate dal contatto con parti rotanti

L'applicazione delle norme di sicurezza pertinenti e l'installazione di dispositivi di sicurezza non consentono comunque di eliminare i seguenti rischi residui:

• Diminuzione dell'udito.
• Rischio di incidenti provocati da parti scoperte della lama della sega in rotazione.
• Rischio di ferirsi durante la sostituzione della lama.
• Rischio di schiacciamento delle dita durante l'apertura delle difese.
• Pericoli per la salute causati dall'inspirazione della polvere prodotta durante la segatura del legno, in modo particolare quercia, faggio e MDF.

Norme di sicurezza specifiche per batterie

Pericolo d'incendio! Evitare che il metallo faccia cortocircuito con i contatti di un gruppo batteria non installato. Non riporre né trasportare il gruppo batteria senza il cappuccio di protezione sopra i contatti.

• Il liquido delle batterie, una soluzione al 25-30% di idrossido di potassio, può essere pericoloso. In caso di contaminazione della pelle, lavare immediatamente con abbondante acqua, quindi neutralizzare l'azione con una soluzione leggermente acida come succo di limone o aceto. In caso di contatto con gli occhi, risciacquare abbondantemente con acqua pulita per 10 minuti almeno. Rivolgersi a un medico.
• Non cercare mai, per alcun motivo, di aprire il gruppo batterie.

Etichette sul caricabatterie e sul gruppo batterie

I seguenti simboli sono indicati nelle etichette sul caricabatterie e sul gruppo batterie:

Batteria sotto carica

Batteria carica

Problema durante la carica

NiMH

NiCd

Non toccate con oggetti conduttori

Non caricate batterie danneggiate; sostituitele immediatamente

Leggete il manuale di istruzioni prima di mettere in funzione

Non usare in ambiente umido

Sostituite immediatamente il cavo danneggiato

Temperatura di utilizzo tra 4 °C e 40 °C

Il tempo di carica è indicato nei dati tecnici

Indossare sempre un paio di occhiali di sicurezza prima di collegare il caricabatterie alla rete.

Etichette sull'attrezzo

Sull'utensile sono presenti le seguenti immagini:

Leggere il manuale di istruzioni prima di mettere in funzione

Istruzioni per la sicurezza

Non collocare le mani in quest'area

Norme di sicurezza elettrica

Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta.

Il caricabatterie DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 60335, per le quali non è richiesta la messa a terra.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1 mm² Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

Contenuto dell'imballo

L'imballo comprende:

1 Troncatrice montata
1 Chiave lama
1 Lama
1 Gruppo batterie (DW017)
2 Gruppi batterie (DW017K2(H))

1 Caricabatterie
1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A1 - A6)

La troncatrice DW017 è stata messa a punto per il taglio professionale del legno, dei prodotti in legno, alluminio e plastica. La troncatrice è in grado di effettuare operazioni di taglio longitudinale, trasversale, a sbieco e a qurtabuono, con precisione e in tutta sicurezza.

A1

1 Interruttore acceso/spento
2 Riparo inferiore amovibile
3 Guidapezzo lato sinistro
4 Leva taglio obliquo
5 Fermo taglio obliquo
6 Scala graduata taglio obliquo
7 Guidapezzo lato destro
8 Arresto di regolazione posizione di inclinazione intermedia
9 Arresto di regolazione posizione di inclinazione
10 Scala per inclinazioni
11 Manico del morsetto di inclinazione
12 Arresto scanalatura
13 Manopola di bloccaggio guida
14 Perno bloccaggio testa
15 Manopola di regolazione profondità scanalatura
16 Pulsante bloccaggio rotazione
17 Leva di rilascio bloccaggio testa
18 Impugnatura di azionamento
20 Pulsante di bloccaggio
21 Pulsante di sgancio batteria
22 Gruppo batterie

A2

23 Riparo superiore
24 Adattatore di aspirazione polvere
25 Guide
26 Chiave lama
27 Manopola di sovrapposizione arresto taglio inclinato
28 Arresto di regolazione posizione verticale
29 Stabilizzatore base
30 Manopola di bloccaggio guidapezzo superiore lato sinistro
31 Incavo per trasporto troncatrice
32 Tavola di taglio

Caricabatterie

Il vostro caricatore DeWALT può alloggiare gruppi batterie DeWALT 24 V NiCd e NiMH.

A3

22 Gruppo batterie

33 Caricabatterie

34 Indicatore di carica (rosso)

Accessori opzionali

A4

35 Sgabello

A5

36 Inserto guidapezzo

A6

37 Kit per estrazione polvere

A7

38 Fascia da trasporto

Installazione

Disimballaggio (fig. B1 & B2)

• Rimuovere la troncatrice dall'imballaggio con la massima attenzione.
• Spostare lo stabilizzatore (29) verso l'interno o l'esterno, finché non tocca la superficie da lavoro. Stringere le viti (39).
• Liberare la manopola di bloccaggio guida (13) e spingere indietro la testa della troncatrice per bloccare in posizione posteriore.
• Premere l'impugnatura di azionamento (18) ed estrarre il perno di bloccaggio (14), come illustrato.
• Rilasciare con cautela la pressione verso il basso e lasciare che la testa si sollevi fino alla massima altezza.

Non utilizzare mai la troncatrice senza lo stabilizzatore.

Montaggio su banco (fig. C)

• Su tutti i quattro piedini sono previsti dei fori (40) che semplificano il montaggio su banco. I fori sono di due dimensioni onde permettere l'impiego di viti di dimensioni diverse. Non è necessario utilizzare entrambi i fori: uno è sufficiente. Onde evitare spostamenti fissare sempre saldamente la troncatrice. Per renderla più facilmente trasportabile, la si può montare su un pezzo di compensato di 12,5 mm o più di spessore, che può a sua volta essere bloccato sul supporto di lavorazione o spostato in un'altra collocazione di lavoro e quindi nuovamente bloccato in posizione.
• Durante il fissaggio della troncatrice su un pezzo di compensato, accertarsi che le viti di montaggio non sporgano dal lato inferiore del legno. Il compensato deve essere montato a livello sul supporto di lavorazione. Per il bloccaggio della troncatrice su qualsiasi superficie di lavoro, bloccare solo le borchie dei fori delle viti di fissaggio. Bloccaggi effettuati in altri punti, infatti, interferiscono con il corretto funzionamento della macchina.
• Per evitare incollaggi e imprecisioni, accertarsi che la superficie di montaggio non sia svergolata o altrimenti non uniforme. Se la troncatrice oscilla sulla superficie, infilare un pezzo sottile di materiale sotto uno dei piedini finché la macchina non risulta salda sulla superficie di fissaggio.

Carica gruppo batterie (fig. A1 & A3)

Controllare sempre la rete prima di caricare il gruppo batterie. Se c'e' tensione, ma il gruppo batterie non si carica, affidare il caricabatterie a un Riparatore Autorizzato DeWALT. Durante la carica, il caricabatterie e il gruppo batterie possono risultare caldi al fatto. Si tratta di una condizione normale, che non indica alcun inconveniente.

Non caricare il gruppo batterie a temperature ambiente < 4 °C o > 40 °C.

Temperatura di carica consigliata: circa 24 °C.

- Per caricare il gruppo batterie (20), inserirlo nel caricabatterie (32) come illustrato e collegare quest'ultimo alla rete. Accertarsi che il gruppo batterie sia inserito a fondo nel caricabatterie. A questo punto l'indicatore rosso di carica (33) inizia a lampeggiare. Dopo circa un'ora cessa di lampeggiare e rimane acceso. Ciò significa che il gruppo batterie è completamente carico.

- L'indicatore di carica di colore rosso lampeggia rapidamente per segnalare un problema di carica. Reinserire il gruppo batterie o provare con un gruppo sostitutivo. Nel caso in cui si rilevino problemi nel caricare anche il gruppobatterie sostitutivo, far controllare il caricabatterie presso un Centro di Assistenza DeWALT.

Messa a punto automatica

La messa a punto automatica equilibrerà o bilancerà le singole pile del gruppo batteria alla capacità massima. I gruppi batterie devono essere messi a punto durante la notte dopo ogni decimo ciclo di carica/ricarica oppure ognivalvolta il gruppo non ha più lo stesso rendimento.

• Per mettere a punto il gruppo batteria, collocare la batteria nel caricabatteria, come di consueto. La luce rossa lampeggerà ininterrottamente indicando che il ciclo di carica è cominciato.
• Quando il ciclo di carica di 1 ora è completo, la luce rimane accesa ininterrottamente senza lampeggiare. Il gruppo è completamente carico e può adesso essere usato.
• Se il gruppo batteria viene lasciato nel caricabatteria dopo l'ora di carica iniziale, il caricabatteria avvierà automaticamente il modo di messa a punto. Questo modo continuerà per 8 ore, ma il gruppo batteria può essere rimosso in qualsiasi momento durante il modo di messa a punto.

Inserimento e rimozione del gruppo batterie (fig. D1)

• Inserire il gruppo batterie nel vano preposto dell'utensile, fino a udire uno scatto quando il gruppo raggiunge la posizione corretta. Per impegnare il meccanismo caricato a molla può essere necessario esercitare una certa forza.
• Per rimuovere il gruppo batterie, premere il pulsante di sgancio (21).

Si suggerisce di inserire nel caricabatterie il gruppo batterie immediatamente dopo averlo estratto.

Copribatteria (fig. D2)

Per coprire i contatti del gruppo batteria indipendente è fornito un cappuccio di protezione. Se il cappuccio di protezione non è in posizione, piccoli oggetti metallici potrebbero provocare il cortocircuito dei contatti, creando potenziali pericoli d'incendio e danneggiando il gruppo batteria.

• Levare il cappuccio di protezione (41) prima di collocare il gruppo batteria (22) nel caricabatteria o nell'utensile.
• Il cappuccio protettivo deve essere ricollocato in posizione immediatamente dopo avere asportato il gruppo batteria dal caricabatteria o dall'utensile.

Prima di riporre o trasportare un gruppo batteria staccato, accertare che il cappuccio protettivo sia in posizione.

AIR COOLED

Questo caricabatterie è dotato di un ventilatore interno per il raffreddamento veloce delle batterie. Il ventilatore si accende automaticamente all'occorrenza. Si deve accendere periodicamente anche quando non c'è nessuna batteria in carica, per eliminare la polvere dai fori.

Indossare sempre un paio di occhiali di sicurezza prima di collegare il caricabatterie alla rete.

Per ottenere la durata massima del gruppo batterie, si suggerisce di usare solo i gruppi di batteria con raffreddamento ad aria.

Raffreddamento/riscaldamento batteria

Se il caricabatterie rileva che la batteria è calda o fredda, esso commuta automaticamente nel modo di raffreddamento/riscaldamento batteria, sospendendo l'operazione di carica per il tempo necessario al raffreddamento/riscaldamento. Quindi il caricabatterie riprendel'operazione di carica. Ciò consente di sfruttare al massimo la durata della batteria.

L'indicatore rosso di carica lampeggia lungamente, quindi brevemente nel modo di raffreddamento/riscaldamento batteria.

Assemblaggio

Prima di qualsiasi intervento di montaggio, rimuovere sempre il gruppo batterie.

Montaggio lama della troncatrice (fig. E1 - E5)

• Premere la leva di sgancio della testa (17) per sbloccare il riparo inferiore (2), quindi sollevare quest'ultimo fino all'altezza massima.
• Allentare la vite sulla staffa del riparo (43) quanto basta a sollevare la staffa del riparo (44) e consentire l'accesso alla vita che blocca la lama (45).
• Tenendo sollevato il riparo inferiore mediante la vite della staffa del riparo (43), premere il pulsante di bloccaggio della rotazione (16) con una mano e poi, servendosi della chiave della lama appositamente fornita (26), allentare con l'altra mano la vite della lama a filettatura sinistrorsa (45) ruotandola in senso orario.

Non premere mai il perno di bloccaggio della rotazione mentre la lama è in rotazione. Dopo aver montato la lama aver cura di tenere la staffa del riparo verso il basso e di serrare saldamente la vite di quest'ultima.

• Estrarre la vite di bloccaggio della lama (45) e il collare esterno dell'alberino (46).
• Montare la lama della troncatrice (47) sullo spallamento (48) previsto sul collare interno dell'alberino (49), accertandosi che i denti del bordo inferiore della lama siano rivolti verso il lato posteriore della troncatrice (lato opposto operatore).
• Rimontare il collare esterno dell'alberino (46).
• Serrare la vite di bloccaggio della lama (45) ruot ndola in senso antiorario, tenendo contemporaneamente il bloccaggio rotazione innestato con l'altra mano.
• Abbassare il riparo (44) in modo che copra del tutto la vite di bloccaggio della lama (45).
• Serrare la vita sulla staffa del riparo (43).

Non premere mai il perno di bloccaggio della rotazione mentre la lama è in rotazione. Dopo aver montato la lama, mantenere giù la staffa del riparo e serrare saldamente la vite di quest'ultima.

Regolazione

Prima di qualsiasi intervento di regolazione, rimuovere sempre il gruppo batterie.

La Sega è stata accuratamente regolata in fabbrica. Qualora fosse necessario rieffettuare la regolazione a seguito della spedizione e della movimentazione, o per qualsiasi altro motivo, attenersi alle istruzioni in merito riportate di seguito. Una volta eseguite, tali regolazioni devono mantenersi precise.

Controllo e re olazione lama rispetto al guidapezzo (fig. F1 - F4)

• Sganciare la leva taglio obliquo (4) e premere il fermo taglio obliquo (5) onde rilasciare il braccio taglio obliquo (50).
• Fare oscillare il braccio taglio obliquo finché il fermo non lo situa in posizione di taglio obliquo 0°. Non serrare la leva
• Tirare la testa verso il basso finché la lama impegna appena la scanalatura di taglio (51).

- Poggiare una squadra (52) contro il guidapezzo lato sinistro (7) e la lama (47) (fig. F3).

Evitare il contatto della squadra con la punta dei denti della lama.

• Per la regolazione procedere come segue:
• Allentare le viti (53) e spostare il gruppo scala graduata / braccio taglio obliquo verso sinistra o verso destra finché la lama non risulta a 90° rispetto al guidapezzo, in base al rilevamento della squadra.
• Stringere nuovamente le viti (53). Per il momento non prendere in considerazione il valore di lettura dell'indicatore taglio obliquo.

Regolazione indicatore taglio obliquo (fig. F1, F2 & G)

• Sganciare la leva taglio obliquo (4) e premere il fermo taglio obliquo (5) onde rilasciare il braccio taglio obliquo (50).
• Spostare il braccio del taglio obliquo in modo da portare l'indicatore taglio obliquo (54) in posizione zero, come illustrato nella fig. G.
• Con la manopola di bloccaggio taglio obliquo allentata, far scattare in posizione il fermo taglio obliquo ruotando il braccio taglio obliquo oltre lo zero.
• Osservare l'indicatore (54) e la scala graduata taglio obliquo (6). Se l'indicatore non indica esattamente lo zero, allentare la vite (55), spostare l'indicatore finché non legge 0° e stringere la vite.

Regolazione dell'asta di ritenuta / bloccaggio taglio inclinato (fig. H) Se la base della troncatrice può essere spostata con la leva del taglio inclinato (4) bloccata, è necessario regolare l'asta di ritenuta / bloccaggio taglio inclinato (56).

• Sbloccare la leva del taglio inclinato (4).
• Serrare perfettamente l'asta di ritenuta / loccaggio taglio inclinato (56) usando un cacciavite (57). Poi allentare l'asta di un quarto di giro.
• Controllare ch il piano non si sposti quando la leva (4) è bloccata su un angolo casuale (non preimpostato).

Controllo e regolazione della lama rispetto al piano (fig. 11 - 14)

• Allentare l'impugnatura di bloccaggio taglio inclinato (11).
• Premere la testa della troncatrice a destra per ssicurarsi che sia perfettamente verticale e stringere l'impugnatura di bloccaggio taglio inclinato.
• Tirare la testa verso il basso finché la lama impegna appena la scanalatura di taglio (51).
• Collocare una squadra a triangolo (5G ^a sul piano e contro la lama (47) (fig. 12).

Evitare il contatto della squadra con la punta dei denti della lama.

• Per la regolazione procedere come segue:
• Allentare l'impugnatura di bloccaggio taglio inclinato (11) e ruotare la vite dell'arresto regolazione posizione verticale (28) per allentarla o stringerla fino a che la lama non è a 90° rispetto al piano, in base a quanto indicato dalla squadra.
• Se l'indicatore taglio inclinato (58) non indica zero sulla scala graduata taglio inclinato (10), allent re la vite (59) di bloccaggio dell'indicatore e posizionare correttamente l'indicatore.

Regolazione guidapezzo (fig. J)

La sezione superiore del guidapezzo lato sinistro può essere regolata verso sinistra per creare il gioco che consente alla troncatrice di effettuare tagli inclinati fino a 48° a sinistra. Per regolare il guidapezzo (3):

• Allentare la manopola di plastica (30) e fare scorrere il guidapezzo verso sinistra.
• Eseguire una rotazione della lama in assenza di alimentazione (troncatrice disattivata) e controllare la presenza del gioco.

Regolare quindi il guidapezzo in modo che risulti sufficientemente vicino alla lama da fornire il max. supporto al pezzo di lavorazione, senza però interferire con il movimento verso l'alto e verso il basso del braccio.

- Stringere saldamente la manopola.

La segatura può finire con l'ostruire la scanalatura della guida (60). Per pulirla usare un bastoncino o un getto di aria compressa a bassa pressione.

Sovrapposizione degli arresti taglio inclinato (fig. K)

Gli arresti taglio inclinato agevolano il posizionamento in verticale e con un'inclinazione a 45° della lama della troncatrice. Sovrapponendo gli arresti taglio inclinato, è possibile ottenere angolazione con un'inclinazione da 2° a destra a 48° a sinistra.

• Per sovrapporte gli arresti taglio inclinato, sganciare prima la testa della troncatrice e spingerla leggermente a sinistra; poi estrarre la manopola di sovrapposizione (27) e girarla i posizione di sovrapposizione (62). La manopola di sovrapposizione scatta automaticamente in posizione.
• Regolare l'angolo d'inclinazione necessario e fermare la testa in questa posizione.
• Per interrompere la so rapposizione, ruotare la manopola di sovrapposizione (27) di nuovo in posizione d'arresto taglio inclinato (61).

Arresto d'inclinazione intermedio

L'angolo d'inclinazione intermedio è preimpostato a 33,85°, permettendo così una rapida configurazione per il taglio della sagomatura a corona.

- Per azionare l'arresto d'inclinazione intermedio, ruotare la manopola di sovrapposizione (27) in posizione di arresto intermedio per il taglio d'inclinazione (63).

Controllo e regolazione dell'angolo d'inclinazione (fig. A1, A2 & I5)

• Verificare che la manopola di sovrapposizione (27) sia in posizione di arresto taglio inclinato.
• Allentare la manopola di bloccaggio guidapezzo lato sinistro (30) e fare scorrere il più possibile verso sinistra la sezione superiore del guidapezzo lato sinistro.
• Allentare l'impugnatura di bloccaggio taglio inclinato (11) e spostare a sinistra la testa della troncatrice. Questa è la posizione taglio inclinato a 45°.
• Per la regolazione procedere come segue:
• Ruotare la vite d'arresto (9) avvitandola o svitandola come necessario, finché l'indicatore (58) non segnala 45°.

Controllo e regolazione dell'angolo d'inclinazione intermedia

(fig. A1, A2 & J6)

• Verificare che la manopola di sovrapposizione (27) sia in posizione di arresto taglio inclinato intermedio.
• Allentare la manopola di bloccaggio guidapezzo lato sinistro (30) e fare scorrere il più possibile verso sinistra la sezione superiore del guidapezzo lato sinistro.
• Allentare l'impugnatura di bloccaggio taglio inclinato (11) e spostare a sinistra la testa della troncatrice. Questa è la posizione taglio inclinato a 33,85°.
• Per la regolazione procedere come segue:
• Ruotare la vite d'arresto (8) avvitandola o svitandola come necessario, finché l'indicatore (58) non segnala 33,85°.

Regolazione delle guide (fig. L)

• Controllare regolarmente le guide per verificare che non abbiano gioco.
• Per ridurre il gioco, ruotare gradatamente in senso orario la vite di registro (64) e, al contempo, far scivolare avanti e indietro la testa della troncatrice.

Istruzioni per l'uso

Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

Prima del funzionamento:

• Montare il tipo di lama appropriato. Non utilizzare lame eccessivamente usurate. La velocità max. di rotazione dell'utensile non deve superare quella della lama della troncatrice.
  • Non cercare di tagliare pezzi eccessivamente piccoli.
• Non forzare la lama, lasciare che esegua il taglio liberamente.
• Prima di eseguire il taglio attendere che il motore elettrico abbia raggiunto il regime max.
• Accertarsi che le manopole e le impugnature di bloccaggio siano serrate.
  • Fissare il pezzo di lavorazione.
• Per quanto la troncatrice sia in grado di tagliare molti materiali non ferrosi oltre al legno, le presenti istruzioni d'uso fanno riferimento esclusivamente al taglio del legno. Gli stessi principi valgono per gli altri materiali. Non impiegare la troncatrice per tagliare materiali ferrosi (ghisa e acciaio) o per laterizi!
• Adoperare la tavola di taglio. Non azionare la troncatrice se la larghezza della scanalatura di taglio è superiore a 10 mm.

Accensione/spegnimento (fig. M)

L'interruttore di accensione (65) è provvisto di un foro per l'inserimento di un lucchetto che blocchi l'utensile.

• Per mettere in funzione l'utensile, spingere il pulsante di sbloccaggio (20) e poi l'interruttore on/off (1).
• Rilasciare il pulsante di sbloccaggio (20).
• Per fermare l'utensile, rilasciare l'interruttore.

Tagli principali della segatrice

Taglio verticale a troncare (fig. A1, A2 & N)

• Rilasciare la leva del taglio obliquo (4) e spingere il fermo taglio obliquo (5).
• Innestare il fermo taglio obliquo in posizione 0° e serrare la leva di bloccaggio taglio obliquo.
• Posizionare il legno da tagliare contro il guidapezzo (3 e 7).
• Afferrare l'impugnatura di azionamento (18) e premere la leva di sbloccaggio testa (17) per rilasciare quest'ultima. Premere l'interruttore di accensione (1) per avviare il motore elettrico.
• Premere la testa per consentire alla lama di eseguire il taglio nel legno e di penetrare nella tavola di taglio in plastica (32).
• Una volta completato il taglio, rilasciare l'interruttore e aspettare che la lama della troncatrice si fermi completamente prima di riportare la testa in posizione di riposo.

Esecuzione di un taglio scorrevole (fig. O)

La guida consente di tagliare pezzi più grandi, da 50 x 100 mm fino a 500 x 1000 mm, eseguendo un movimento di taglio fuori-giù-indietro.

• Rilasciare la manopola di arresto della guida (13).
• Tirare la testa della troncatrice verso di sé e accendere l'utensile.
• Abbassare la lama della troncatrice sul pezzo in lavorazione e spingere indietro la testa per completare il taglio.
• Procedere come descritto sopra.

• Non eseguire tagli scorrevoli su pezzi di dimensioni inferiori a 50 x 100 mm.
• Dopo avere completato i tagli scorrevoli, ricordare di bloccare la testa della troncatrice in posizione arretrata.

Taglio trasversale a squadra verticale (fig. A1, A2 & P)

- Rilasciare la leva del taglio obliquo (4) e spingere il fermo taglio obliquo (5). Spostare il braccio verso sinistra o verso destra, nell'angolazione desiderata.

• Il fermo tagli obliquo si posizione automaticamente a 10°, 15°, 22,5°, 31,62° e 45° sia a sinistra sia a destra, e a 50° a sinistra e 60° a destra. Qualora si desideri un qualsiasi angolo intermedio, tenere saldamente la testa e bloccarla serrando la leva per taglio obliquo.
• Prima di eseguire il taglio accertarsi sempre che la leva del taglio obliquo sia saldamente serrata.
• Procedere come indicato per il "Taglio trasversale rettilineo verticale".

Quando si esegue il taglio obliquo all'estremità obliqua di un pezzo di legno, posizionare il legno con l'angolo maggiore rivolto verso il guidapezzo.

Tagli di sbieco (fig. A1, A2 & Q)

Gli angoli inclinati si possono impostare a 48° da sinistra a destra e si possono eseguire impostando il braccio taglio obliquo tra zero e 45° max. a destra o a sinistra.

• Allentare la manopola di bloccaggio guidapezzo lato sinistro (30) e fare scorrere il più possibile verso sinistra la sezione superiore del guidapezzo lato sinistro (3). Allentare l'impugnatura di bloccaggio taglio inclinato (11) e impostare quest'ultimo come desiderato.
• Serrare saldamente l'impugnatura di bloccaggio taglio inclinato (11).
• Procedere come indicato per il "Taglio trasversale rettilineo verticale".

Qualità di taglio

L'uniformità di qualsiasi taglio dipende da numerose variabili, come ad es. il materiale da tagliare. Quando siano richiesti tagli particolarmente levigati per modanature e altri lavori di precisione, i migliori risultati si ottengono con una lama affilata (60 denti, in carburo) e con una velocità di taglio più bassa e uniforme.

Accertarsi che il materiale non slitti durante il taglio; bloccarlo saldamente in posizione. Prima di sollevare il braccio attendere sempre che la lama si arresti completamente. Se fibre di legno di piccole dimensioni continuano a staccarsi sul lato posteriore del pezzo di lavorazione, applicare un tratto di nastro adesivo protettivo sul legno nel punto in cui si deve eseguire il taglio. Segare attraverso il nastro adesivo, quindi rimuoverlo con cautela al termine dell'operazione.

Posizione del corpo e delle mani

Se durante l'impiego della Troncatrice si assume la posizione corretta del corpo e delle mani, il taglio risulta più preciso e più sicuro.

• Non avvicinare mai le mani all'area di taglio.
• Posizionare le mani a una distanza non inferiore a 150 mm dalla lama.
• Durante il taglio tenere il pezzo di lavorazione saldamente a contatto con la tavola e con il guidapezzo. Tenere le mani in posizione finché non si rilascia l'interruttore e la lama non si è completamente arrestata.
• Prima dei tagli di finitura effettuare sempre alcune corse in assenza di alimentazione di potenza in modo da poter controllare il percorso della lama.
  • Non incrociare le mani.
• Tenere entrambi i piedi ben poggiati sul pavimento e non sbilanciare il corpo lateralmente.
• Mentre si sposta il braccio della troncatrice verso sinistra e verso destra seguirlo e tenersi leggermente a lato della lama.
• Quando si segue una linea tracciata a matita, guardare attraverso le feritoie del riparo.

Taglio di cornici per quadri, giunture a squadro (fig. R1 & R2)

Modanature di finitura e altre intelaiature

Si consiglia di provare a eseguire alcuni lavori semplici con del legno di scarto finché non si sviluppa una certa "sensibilità" nei confronti dell'utensile. La troncatrice DeWALT è l'utensile perfetto per eseguire angoli a squadra come quello illustrato nella fig. R1.

La giunzione del disegno si può realizzare mediante la regolazione sia del taglio inclinato, sia del taglio obliquo.

Impiego della regolazione taglio inclinato

Il taglio inclinato dei due pannelli, regolato a 45° in entrambi i casi, permette di ottenere un angolo di 90°. Il braccio taglio obliquo è bloccato in posizione zero. Il legno è posizionato con il lato ampio e piatto contro la tavola e con il margine stretto contro il guidapezzo.

Impiego regolazione taglio obliquo

Lo stesso taglio si può eseguire mediante taglio obliquo a destra o a sinistra con la superficie ampia contro il guidapezzo.

I due disegni (fig. R1 & R2) valgono esclusivamente per oggetti quadrangolari. Al variare del numero dei lati, variano anche l'angolo di taglio obliquo e l'angolo di taglio inclinato. Nella tabella sottostante sono riportati gli angoli indicati per una varietà di forme, presupponendo che tutti i lati siano di lunghezza uguale. In caso di forme non indicate in tabella, per determinare l'angolo di taglio obliquo o inclinato dividere 180° per il numero di lati.

N. di lati Angolo taglio obliquo o inclinato

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Taglio composto (fig. S1 & S2)

Il taglio obliquo composto è il taglio eseguito contemporaneamente con un angolo di taglio obliquo (fig. R2) e inclinato (fig. R1). Si tratta del tipo di taglio utilizzato per la fabbricazione di cornici o strutture con lati inclinati come quella illustrata nella fig. S1.

Se l'angolo varia da taglio a taglio, controllare che la manopola di bloccaggio taglio inclinato e quella di bloccaggio taglio obliquo siano saldamente serrate. Serrare nuovamente le manopole ogni volta che si modifica l'angolo di taglio inclinato o a squadra.

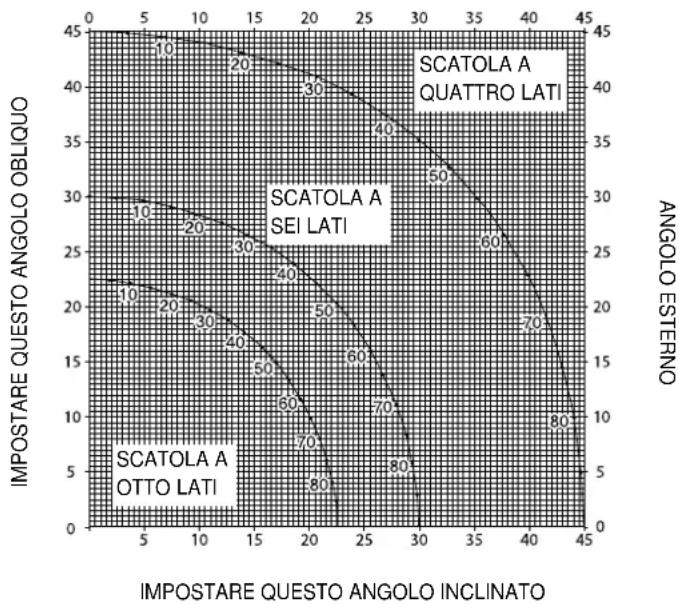

• La tabella riportata di seguito consente di selezionare le corrette impostazioni di taglio inclinato e a squadra per i più diffusi tagli a squadra composti. Per utilizzare la tabella, selezionare l'angolo desiderato "A" (fig. S2) del progetto e individuare tale angolo sull'arco appropriato della tabella. Partendo da talepunto scendere lungo la tabella seguendo una linea retta fino a trovare l'angolo inclinato corretto, e spostarsi lateralmente seguendo una linea retta trasversale, fino a trovare l'angolo di taglio obliquo corretto.
• Impostare la troncatrice sugli angoli prescritti ed eseguire alcuni tagli di prova.
• Esercitarsi a montare i pezzi.
  Esempio: Per costruire una scatola a quattro lati dotata di angoli esterni di 25° (angolo "A") (fig. S2), utilizzare l'arco superiore di destra. Per ottenere l'impostazione angolo di taglio obliquo della troncatrice (23°), individuare il 25° sulla scala dell'arco, quindi seguire la linea orizzontale di intersezione fino all'uno o l'altro lato. Analogamente, per ottenere l'impostazione angolo di taglio inclinato della troncatrice (40°), seguire la linea verticale di intersezione fino alla sommità o al fondo. Al fine di verificare le impostazioni troncatrice, eseguire sempre alcuni tagli di prova su pezzi di legno di scarto.

Esecuzione di tagli su battiscopa

Il taglio del battiscopa si esegue ad un angolo di inclinazione di 45°.

• Prima di eseguire qualsiasi taglio eseguire sempre una corsa in assenza di alimentazione di potenza.
• Tutti i tagli vengono eseguiti con la parte posteriore della sagoma appoggiata di piatto sulla troncatrice.

Angolo interno

- Lato sinistro

• Posizionare il battiscopa con il lato superiore contro il guidapezzo.
• Tenere il lato sinistro del taglio.

- Lato destro

• Posizionare il battiscopa con il lato inferiore contro il guidapezzo.
• Tenere il lato sinistro del taglio.

Angolo esterno

- Lato sinistro

• Posizionare il battiscopa con il lato inferiore contro il guidapezzo.
• Tenere il lato destro del taglio.

- Lato destro

• Posizionare il battiscopa con il lato superiore contro il guidapezzo.
• Tenere il lato destro del taglio.

Taglio di sagome a corona

Il taglio di sagome a corona viene eseguito in un taglio obliquo composto. Per ottenere un'elevata precisione, la troncatrice ha posizioni di angolazione predefinite a 31,62° e 33,85°. Queste impostazioni sono per sagome a corona standard con angoli di 52° nella parte superiore e di 38° nella parte inferiore.

• Eseguire tagli di prova usando materiale di scarto prima di eseguire i tagli definitivi.
• Tutti i tagli vengono eseguiti con un'inclinazione sinistra e con la parte posteriore della sagoma appoggiata alla base.

Angolo interno

Lato sinistro

- Parte superiore della sagoma appoggiata al guidapezzo.

- Taglio obliquo a destra.

- Tenere il lato sinistro del taglio.

- Lato destro

• Parte inferiore della sagoma appoggiata al guidapezzo.
• Taglio obliquo a sinistra.
• Tenere il lato sinistro del taglio.

Angolo esterno

- Lato sinistro

• Parte inferiore della sagoma appoggiata al guidapezzo.
• Taglio obliquo a sinistra.
• Tenere il lato destro del taglio.

- Lato destro

• Parte superiore della sagoma appoggiata al guidapezzo.
• Taglio obliquo a destra.
• Tenere il lato destro del taglio.

Scanalature (fig. T)

La troncatrice è equipaggiata di un arresto scanalatur (12) e vite a testa zigrinata (15) per consentire d'intagliare delle scanalature.

• Ribaltare l'arresto scanaltura (12) verso il lato anteriore della sega.
• Regolare la vite a testa zigrinata (15) per impostare la profondità della scanalatura. Potrebbe essere necessario rilasciare prima il dado di bloccaggio (66).
• Collocare un pezzo di materiali di scarto di circa 5 cm tra il guidapezzo e il pezzo in lavorazione, per poter eseguire un taglio scanalato dritto.

Aspirazione polveri (fig. A2 & A6)

Questa macchina è dotata di presa di estrazione della polvere (24) per il collegamento di un kit di estrazione polvere (37) (disponibile come opzione).

- Impiegare aspiratori polveri conformi alle direttive pertinenti relative alle emissioni di polveri.

Taglio di pezzi piccoli (fig. A5)

L'inserto del guidapezzo (36) (disponibile come opzione) agevola il taglio di pezzi piccoli.

Supporto per pezzi lunghi (fig. A4)

- Sostenere sempre i pezzi lunghi.

- Per l'ottimizzazione dei risultati, impiegare la prolunga supporto lavorazione (35) (disponibile come optional presso il rivenditore) per estendere la larghezza della tavola della troncatrice. Sostenere i pezzi di lavorazione lunghi con un qualsiasi mezzo adeguato, come cavalletti o dispositivi analoghi, in modo da sostenerne le estremità.

Lame troncatrice

Per ottenere le capacità di taglio specificate, utilizzare sempre lame per troncatrice da 216 mm, dotate di fori per alberino da 30 mm.

L'uso di lame speciali con un maggior numero di denti o di maggiore spessore diminuire il numero di taglio per carica della batteria.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Trasporto (fig. B2)

Per trasportare efficacemente la troncatrice, è necessario attaccare alla base una fascia da trasporto. La fascia da trasporto (v. fig. A7) è disponibile come opzione.

• Per il trasporto della troncatrice, abbassare la testa e premere il perno di bloccaggio (14).
• Bloccare la manopola di arresto della guida con la testa della troncatrice in posizione anteriore, bloccare il braccio del taglio obliquo sull'angolazione superiore destra, far scivolare il guidapezzo (3) completamente dentro e bloccare la d'inclinazione (11) con la testa della troncatrice in posizione verticale, per ridurre al minimo l'ingombro dell'utensile.

- Per trasportare la troncatrice, utilizzare sempre gli incavi appositi (31) illustrati nella fig. B2.

Manutenzione

Il Vostro Elettroutensile DeWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.

Pulitura

• Scollegare il caricabatterie prima di pulire l'esterno con un panno morbido.
• Rimuovere il gruppo batterie prima di effettuare la pulitura del vostro utensile.
• Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.
• Pulire regolarmente il ripiano del tavolo.
• Pulire regolarmente il sistema di raccolta della polvere.

Durante gli interventi di manutenzione, evitare l'uso di detergenti o lubrificanti. Prodotti nebulizzati e aerosol in particolare possono produrre reazioni chimiche con la plastica del ripiano inferiore.

Pulizia e manutenzione della tavola di taglio (fig. U)

Pulire regolarmente l'area sottostante la tavola di taglio.

Se la tavola di taglio è usurata, sostituirla.

• Rimuovere le viti (67) che fermano la tavola di taglio (32).
• Rimuovere la tavola di taglio e pulire l'area sottostante.
• Reinstallare i componenti della tavola di taglio e le viti.
• Serrare le viti a mano.
• Per regolare la tavola di taglio, procedere come segue:
• Tirare la testa verso il basso, finché la lama non impegna appena la scanalatura di taglio.
• Regolare ogni componente della tavola di taglio perché si adatti ai denti della sega.
• Stringere le viti.

Ambiente

Gruppo batterie ricaricabile

Ricaricare il gruppo batterie di lunga durata quando la potenza erogata risulta insufficiente all'esecuzione di lavori effettuati senza alcuna difficoltà in precedenza. Al termine della durata utile, scartarlo con le dovute precauzioni per l'ambiente:

• Esaurire completamente la potenza del gruppo batterie, quindi estrarlo dall'utensile.
• Le batterie NiCd/NiMH sono ricaricabili. Per la ricarica rivolgersi al proprio concessionario o a un centro di ricarica locale. A seguito della raccolta, i gruppi batterie saranno riciclati o eliminati nel rispetto delle direttive vigenti.

Utensili inutilizzabili

Per garantire l'eliminazione degli utensili non più utilizzabili nel rispetto dell'ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DeWALT, che disporranno della loro eliminazione nel rispetto dell'ambiente.

GARANZIA

• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE •

Se non siete completamente soddisfatti delle prestazioni del vostro prodotto DeWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell'utensile, presentando debita prova dell'avvenuto acquisto.

• MANUTENZIONE GRATUITA PER UN ANNO •

L'eventuale manutenzione o assistenza necessaria per il vostro prodotto DeWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.

• GARANZIA TOTALE DI UN ANNO •

Se il vostro prodotto DeWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DeWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.

Contattare il proprio rivenditore abituale o la Sede Centrale DeWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DeWALT, completo di dettagli sul servizio assistenza post-vendita.

VERSTEKZAAGMACHINE DW017

Gefeliciteerd!
