Start - stopp (fig. M)

Du har valt ett DEWALT verktyg. Mängårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare.

Tekniska data

	DW017
Ljudtryck (LpA) dB(A) 88
Ljudeffekt (LwA) dB(A) 101
Vägd geometrisk medelvärd av vibrationsfrekvensen m/s2<2,5 m/s2
Spänning V 24
Strömförbrukning W 630
Klingdiameter mm 216
Håldiameter mm 30
Max. klingtjocklek mm 1,6
Max. klinghastighet/min 4.000
Max. kapningskapacitet vid 90° mm 300
Max. geringssågningskapacitet vid 45° mm 212
Max. sågdjup 90° mm 70
Max. sågdjup vid gering 45° mm 50
Gering (max. positioner)vänster 50°höger 60°
Lutning (max. positioner)vänster 48°höger 2°
0° gering
Maximal sågbredd vid maxhöjd 70 mm mm 300
Maximal såghöjd vid maxbredd 300 mm	mm 70
45° vänstergering
Maximal sågbredd vid maxhöjd 70 mm mm 212
Maximal såghöjd vid maxbredd 212 mm	mm 70
45° högergering
Maximal sågbredd vid maxhöjd 70 mm mm 212
Maximal såghöjd vid maxbredd 212 mm	mm 70
45° fasvinkel vänster
Maximal sågbredd vid maxhöjd 50 mm mm 300
Maximal såghöjd vid maxbredd 300 mm	mm 50
31,62° gering, 33,85° fasvinkel
Maximal såghöjd vid maxbredd 254 mm	mm 65
Automatisk elektronisk klingbromsningstid	s < 5,0
Dammuppsamlingens effektivitet	mg/m3<2,0
Vikt	kg 20,5
Batteripaket DE0242 DE0241
Batterityp	NiCd	NiMH
Spänning V 24 24
Vikt	kg 1.4
Laddare	DE0246
Nätspänning V	AC 230
Laddningstid	min 60/70
Vikt	kg 0.6
Säkring:
230 V	10 A

Följande symboler har använts i handboken:

Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.

Anger risk för elektrisk stöt.

CE-Försäkran om överensstämmelse

DW017

DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEG, 89/336/EEG, EN 55014-2, EN 55014-1, EN 60335, EN 61000-3-2, EN 61000-3-3, EN 50260-1 & EN 61029.

För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen.

lakttag, när du använder stationära elverktyg, alltid de säkerhetsbestämmelser som gäller i ditt land för att minska risken för brand, elektriska stötar och personskada.

Läs bruksanvisningen noggrant innan du använder verktyget.

Behåll denna bruksanvisning för framtida referens.

Allmänt

1 H åll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

2 Tänk på arbetsmiljöns inverkan

Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan (250 - 300 Lux). Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.

3 H åll barn undan

Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget eller sladden.

4 K I ä dig rätt

Bär inte löst hängande kläder eller smycken. De kan fastna i röliga delar. Använd hårnät om du har långt här. Vid arbete utomhus bör du helst bära lämpliga handskar och halkfria skor.

5 Skyddskläder

Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Om dessa partiklar kan väntas vara heta, bör du också bära ett värmebeständigt förkläde. Använd alltid hörselskydd.

6 Eliminera risken för elektriska stötar

Undvik kroppskontakt med jordade ytor (t.ex. rör, värmeelement, vattenkokare och kylskåp). Om apparaten används under extrema omständigheter (t.ex. hög fuktighet, om metallspån produceras etc.), kan den elektriska säkerheten förbättras genom att använda en isolerande transformator eller en (Fl) jordslutningsbrytare.

7 Sträck dig inte för mycket

Se till att du alltid har säkert fotfäste och balans.

8 Var uppmärksam

Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.

9 S ätt fast arbetsstycket

Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får bägge händerna fria för arbetet.

10 Anslut dammutsugningsutrustning

Om möjligheter finns för anslutning av utrustning för dammutsugning och dammuppsamling ska sådan utrustning anslutas och användas på korrekt sätt.

11 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort från verktyget innan det startas.

12 Använd rätt verktyg

Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Överbelasta inte verktyget. Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada.

13 Kontrollera verktyget för skador

Kontrollera verktyget och sladden för skador innan du använder verktyget. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar.

Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna bytas ut av en auktoriserad DEWALT serviceverkstad. Försök aldrig reparera verktyget själv.

14 Avlägsna batteriet

Stäng av verktyget och låt det stanna helt innan du lämnar det utan tillsyn. Tag av batteriet när verktyget inte är i bruk samt före byte av någon del, tillbehör eller verktygsfästen och innan serviceåtgärder utförs.

Kontrollera att verktyget är avstängt innan du sätter i batteriet.

16 Misshandla inte sladden

Drag aldrig i sladden för att koppla lös stickkontakten. Utsätt inte sladden för värmekällor, olja eller skarpa kanter.

17 Förvara verktyg säkert

När verktyget inte används ska det förvaras på en torr plats och låsas undan ordentligt, utom räckhåll för barn.

18 Sköt verktyget med omsorg

Håll dina verktyg rena och i gott skick för bättre och säkrare funktion. Följ instruktionerna beträffande skötsel och byte av tillbehör. Håll alla handtag och strömbrytare torra, rena och fria från olja och fett.

19 Reparationer

Detta verktyg uppfyller alla relevanta säkerhetsbestämmelser. Låt det endast repareras av ett auktoriserat DEWALT serviceombud. Reparationer får endast utföras av kvalificerad personal som använder originaldelar, annars kan användaren utsättas för stor fara.

Tillkommande säkerhetsföreskrifter för geringssågar

- Se till att alla lässkruvar och klämhandtag är åtdragna.

- Använd inte maskinen utan skyddet i läge, eller med skyddet ur funktion eller inte underhållet.

- Använd aldrig sågen utan spårskiva.

- Ha aldrig händerna i närheten av klingan medan sågen är ansluten till strömkällan.

- Försök aldrig snabbstoppa en maskin genom att blockera klingan med ett verktyg o.d. Det kan helt oavsiktligt orsaka allvarliga olyckor.

- Kontrollera i handboken innan du använder något tillbehör. Felaktig användning av något tillbehör kan orsaka skador.

- Välj rätt klinga för det material som ska sågas.

- Överskrid inte max-hastigheten som anges på sågklingan.

- Använd en hållare eller bär handskar när du hanterar en sågklinga.

- Använd aldrig klinga med större eller mindre diameter än rekommenderat. Se tekniska data för besked om rätt klingor. Används endast de klingor som anges i denna handbok, de måste uppfylla EN 847-1.

- Eventuellt kan du använda specialklingor för reducerat buller.

- Använd aldrig HSS-klingor.

- Använd aldrig spruckna eller skadade sågklingor.

- Använd aldrig slipskiva.

- Lyft klingan från skåran i arbetsstycket innan du släpper brytaren.

- Se till att armen är fixerad när du sågar vinklade skär.

- Försök aldrig spärra motoraxeln genom att kila fast fläktbladen.

- Sågens skydd höjs automatiskt när armen sänks. Det sänks över bladet när armen höjs. Skyddet kan höjas för hand vid montering och byte av sågklingan eller för kontroll av sågen. Lyft aldrig skyddet för hand om sågen inte är bortkopplad från strömkällan.

- Skyddets framsida har ett galler så att du kan se medan du sågar. Gallret ger avsevärt skydd mot runtflygande bitar, men skyddet är alltså delvis öppet. Bär alltid skyddsglasögon när du tittar genom gallret.

- Städa runt maskinen och se till att det är fritt från löst material som flisor och stumpar.

- Kontrollera regelbundet att motorns ventilationsöppningar är rena och fria från flisor och spån.

- Byt ut spårskivan när den är utsliten.

- Koppla bort maskinen från strömkällan före underhållsarbeten eller klingbyte.

- Utför aldrig rengöring eller underhåll medan maskinen är i gång och huvudet inte står i viloläge.

- Montera alltid maskinen på en bänk när det är möjligt.

Övriga risker

Följande risker är förbundna till användningen av sågar:

- kroppsskador orsakade av att man vidrör roterande delar Även om man följer alla relevanta säkerhetsföreskrifter och tillämpar alla säkerhetsanordningar kan vissa kvarstående risker inte undvikas. Dessa är:

• Hörselskada.
• Risk för olyckor orsakade av det roterande sågbladets oskyddade delar.
• Risk för kroppsskada vid bladbyte.
• Risk att klämma fingrarna när skyddskåporna öppnas.
• Hälsorisker till följd av inandat damm som bildas vid sågning av trä, i synnerhet ek, bok och MDF.

Tillkommande säkerhetsföreskrifter för batteripaket

Brandfara! Undvik att metallstycken skulle kunna kortsluta kontakterna på ett uttaget batteripaket. Varken bär eller förvara batteripaketet utan att den medföljande skyddshättan sitter över kontakterna.

• Batterivåtskan, en 25-30% lösning av kaliumhydroxid, kan vara skadlig. Vid kontakt med huden, spola omedelbart med vatten. Neutralisera med en svag syra, t ex citronjuice eller ättika. Vid kontakt med ögonen, skölj rikligt med vatten i minst 10 minuter. Tillkalla läkarhjälp.
• Försök aldrig någonsin öppna ett batteripaket.

Etiketterna på laddaren och batteriepaketet

Etiketterna på laddaren och på batteriepaketet visar följande symboler:

Batteriet laddar

Batteri laddat

Laddningsproblem

NiMH

NiCd

Laddar NiMH- och NiCd-batterier

Vidrör aldrig med ledande föremål

Använd aldrig ett sprucket eller skadat batteripaket

Läs bruksanvisningen

Får ej utsättas för väta

Byt ut defekt sladd omedelbart

Temperaturområde för uppladdning +4 °C till +40 °C

Se tekniska data för laddningstiden

Bär alltid skyddsglasögon när du ansluter laddaren till nätet.

Märken på apparaten

Följande symboler syns på verktyget:

Läs bruksanvisningen före användning

Varning för säkert bruk

Håll händerna borta härifrån!

Elektrisk säkerhet

Laddaren är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Laddaren är dubbelisolerad motsvarande EN 60335; jordledare är således överflödigt.

Utbyte av kabel eller kontakt

Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag.

Kontroll av förpackningens innehåll

Förpackningen innehåller:

1 Färdigmonterad geringsåg
1 Klingnyckel
1 Blad
1 Batteripaket (DW017)
2 Batteripaket (DW017K2(H))
1 Laddare
1 Instruktionshandbok
1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.
• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.

Beskrivning (fig. A1 - A6)

Din DW017 geringssåg är avsedd för yrkesmässig sågning av virke, träprodukter och plast. Sågen kapar, vinkel- och geringsågar lätt, precist och säkert.

A1

1 Strömbrytare

2 Rörligt undre skydd

3 Anslag vänstersida

4 Geringsspärr

5 Snabbspärr

6 Geringsskala

7 Anslag högersida

8 Mellanfasvinkelsanslag

9 Fasvinkelanslag

10 Fasningsskala

11 Knapp till fasningslås

12 Spåranslag

13 Skenans läsknapp

14 Transportlås

15 Inställningsknapp för spårdjup

16 Spindellåsknapp

17 Spärrspak

18 Manöverhandtag

20 Startspärr för strömbrytare

21 Batteri-spärrknapp

22 Batteripaket

A2

23 Övre skydd
24 Dammutsugningsadapter
25 Skenor

26 Klingnyckel

27 Kontrollknapp för fasvinkelanslag

28 Vertikalt anslag

29 Bottenstabilisator

30 Knapp till lås övre vänster anslag

31 Greppurtag

32 Spårskiva

Laddare

Din DeWALT batteriladdare är lämpad för DeWALT 24 V NiCd och NiMH batteripaket.

A3

22 Batteripaket

33 Laddare

34 Laddningsindikator (röd)

Extra tillbehör

A4

35 Stativ

A5

36 Anslagshållare

A6

37 Dammuppsamlings-kit

A7

38 Bärrem

Installation

Utpackning (fig. B1 & B2)

• Avlägsna sågen försiktigt från förpackningsmaterialet.
• Dra stabilisatorn (29) in eller ut tills den får kontakt med arbetsytan. Dra åt skruvarna (39).
• Låsa skenornas låsknapp (13) och tryck såghuvudet bakåt tills det låser sig i det bakre läget.
• Tryck ned manöverhandtaget (18) och dra ut transportläset (14) som bilden visar.
• Släpp långsamt trycket på handtaget så att huvudet fjädrar upp till sin fulla höjd.

Använd aldrig sågen utan stabilisator.

Bänkmontering (fig. C)

• De fyra fötterna är försedda med hål (40) för montering på en arbetsbänk. Varje fot har hål i två storlekar för olika skruvmätt. En skruv räcker, du behöver inte använda båda hålen. Montera sågen stadigt så att den inte förflyttas under arbetet. För att hålla maskinen bärbar kan du montera den på en plywoodskiva med en tjocklek på minst 12.5 mm. Denna kan då klämmas på en bänk eller flyttas till en annan plats och klämmas där.

- Vid montering på plywood, se till att monteringsskruvarna inte sticker ut ur skivans undersida. Plywoodskivan ska ligga i plan med stödet för arbetsstycket. När du klämmer fast sågen på en arbetsskiva, kläm endast på klämfötterna där skruvhålen sitter. Om du klämmer någon annanstans hindras maskinen i sin verkan.

- För att förekomma att du fastnar eller sågar snett, se till att monteringsytan inte är skev eller på annat sätt ojämn. Om sågen gungar på underlaget, lägg ett tunt föremål under en sågfot tills den står stadigt på underlaget.

Batteripaket (fig. A1, A3, D1 & D2)

Kontrollera alltid nätanslutningen innan batteripaketet laddas.

Om nätanslutningen fungerar men batteripaketet inte laddas, tag laddaren till en godkänd DEWALT serviceverkstad. Under laddningen kan laddaren och batteripaketet kännas varma. Detta är normalt och betyder inte att något problem föreligger.

Ladda inte batteripaketet vid omgivningstemperaturer på < 4 °C eller > 40 °C.

Rekommenderad laddningstemperatur: ca. 24 °C.

• För att ladda batteripaketet (20), placera det i laddaren (32) enligt bilden och anslut laddaren till nätet. Se till att batteripaketet sitter ordentligt i laddaren. Den röda laddningsindikatorn (33) blinkar. Efter ca. 1 timme slutar den blinka och börjar lysa stadigt. Batteripaketet är nu helt laddat.
• Den röda laddningsindikatorn blinkar snabbare för att ange att ett laddningsproblem föreligger. Sätt i batteripaketet igen eller försök med ett nytt. Om det nya batteripaketet inte heller laddas, låt då testa laddaren hos en auktoriserad DEWALT-verkstad.

Automatisk finladdning

Den automatiska finladdningsfunktionen utjämnar eller balanserar de enskilda cellerna i batteripaketet vid full kapacitet. Batteripaket bör finladdas över natten efter var 10th laddnings-/urladdningscykel eller när paketet inte längre presterar fullt.

• För att finladda batteriet ansluter du det som vanligt till laddaren. Den röda lampan kommer att blinka oavbrutet för att visa att laddningscykeln har startat.
• När laddningscykeln på 1 timme är avslutad, kommer lampan att lysa kontinuerligt och blinkandet upphör. Nu är paketet fulladdat och färdigt för användning.
• Om paketet förblir i laddaren efter den första timmens laddning, kommer laddaren att automatiskt gå över till finladdningsläge. Den kommer att förbli i det läget i 8 timmar men batteripaketet kan avlägsnas när som helst.

Isättning och avlägsnande av batteripaketet (fig. D1)

• Skjut in batteripaketet i den korresponderande springan i apparaten tills det klickar fast. Du kan behöva utöva något tryck innan fjäderspärren griper.
• Avlägsna batteripaketet genom att trycka på spärrknappen (21).

Vi rekommenderar att batteriet sätts i laddaren genast sedan det tagits av från verktyget.

Batterihätta (fig. D2)

En skyddshätta medföljer för att täcka över kontakterna till ett uttaget batteripaket. Utan skyddshättan på plats kunde man riskera att lösa metallföremål skulle kunna kortsluta kontakterna och orsaka brand och skada på batteripaketet.

• Ta av skyddshättan (41) innan batteripaketet (22) sätts i laddaren eller i verktyget.
• Sätt skyddshättan över kontakterna omedelbart efter att batteripaketet tagits bort från laddaren eller verktyget.

Se till att skyddshättan är på plats innan batteripaketet flyttas eller läggs i förvar.

AIR COOLED

Laddaren är utrustad med en inbyggd fläkt för snabb nerkylning av batteripaket. Fläkten slås automatiskt på när det behövs.

Fläkten sätts också på med jämna mellanrum, också när det inte finns batterier i laddaren, för att befria fläktanordningen från damm.

Bär alltid skyddsglasögon när du ansluter laddaren till nätet.

För att förlänga batteriernas livstid, bör man enbart använda luftkylda batterier.

Fördröjning hett/kallt batteri

När laddaren registrerar att batteriet är hett eller kallt, kopplas automatiskt en fördröjning in så att laddningen inte sker förrän batteriet har en lämplig temperatur. Laddaren kopplar sedan automatiskt om till normal laddning. Denna funktion garanterar en maximal livslängd för batteriet. Den röda indikatorn blinkar långt och sedan kort när laddaren befinner sig i fördröjningsläge.

Montering

Avlägsna alltid batteripaketet innan du påbörjar monteringen.

Montering av sägklinga (fig. E1 - E5)

• Tryck in spärrspaken (17) så att det undre skyddet (2) frigörs. Lyft underskyddet så högt som möjligt.
• Lossa på skruven till skyddets fäste (43), så att man kan lyfta upp fästet (44) och komma åt lässkruven till klingan (45).
• Lyft det undre skyddet och låt skyddshållarskruven (43) hålla kvar det och tryck sedan in spindellåset (16) med ena handen och använd med andra handen den medföljande klingnyckeln (26) till att lossa den vänstergångade spännskruven (45) genom att vrida medsols.

Spärra spindeln genom att trycka på knappen enligt bilden och vrida spindeln för hand tills du känner att spärren griper. Håll spärrknappen intryckt så att spindeln inte kan rotera.

• Avlägsna klingans spännskruv (45) och den yttre klingbrickan (46).
• Installera sågklingan (47) över nocken (48) på den inre klingbrickan (49). Se till att tänderna på klingans undersida pekar bakåt på apparaten (bort från användaren).
  • Sätt tillbaka den yttre klingbrickan (46).
• Dra åt spännskruven (45) genom att vrida motsols medan du håller spindeln spärrad med den andra handen.
• För ner skyddsfästet (44) så att det täcker klingans lässkruv (45).
  • Dra åt fästskruven (43).

Tryck aldrig in spindellåset medan bladet roterar. Se till att skyddets fäste är ordentligt nedtryckt och fästskruvarna stadigt åtdragna när du har monterat sågklingan.

Inställning

Avlägsna alltid batteripaketet innan du börjar med inställningarna.

Din Geringssåg är noggrant inställd i fabriken. Om sågen efter transport och hantering eller av någon annan anledning måste ställas in på nytt, justera den enligt nedanstående beskrivning. När maskinen en gång är rätt inställd krävs normalt ingen upprepad justering.

Kontroll och inställning av klingan mot anslaget (fig. F1 - F4)

• Lossa geringsspärren (4) och tryck ner snabbspärren (5) så att armen (50) frigörs.
• Sväng geringsarmen tills spärren låser den i läge för 0° gering. Spänn inte fast spaken.
• Drag huvudet nedåt tills klingan nätt och jämnt löper i sågskåran (51).

- Lägg en vinkelhake (52) mot den vänstra sidan (7) av anslaget och klingan (47) (fig. F3).

Låt vinkelhaken inte vidröra sägtändernas spetsar.

• Inställningen går till så här:
• Lossa skruvarna (53) och justera anordningen geringsarm/skala åt höger eller vänster tills vinkelhaken visar att klingan står 90° mot anslaget.
• Dra åt skruvarna (53) på nytt. Bry dig för tillfället inte om vad geringsskalans visare anger.

Inställning av geringsvisaren (fig. F1, F2 & G)

• Lossa geringsspärren (4) och tryck ner snabbspärren (5) så att armen (50) frigörs.
• Flytta armen så att geringsvisaren (54) står i nolläge, se fig. G.
• Med geringsspärren lös, låt snabbspärren knäppa fast medan du vrider geringsarmen förbi nollan.
• Titta på visaren (54) och geringsskalan (6). Om visaren inte anger exakt noll, lossa skruven (55) och flytta visaren (48) så att man kan avläsa 0° och dra sedan åt skruven.

Inställning av geringslås/spärr (fig. H)

Om maskinens bas är rörlig medan geringsspärren (4) är låst, ska geringslåset/spärren justeras.

• Frigör geringsspärren (4).
• Dra åt med en skruvmejsel (57) så att geringslåset/spärren (57) sitter fast. Lossa sedan spärrstaven %1 varv.
• Kontrollera att bordet inte är rörligt medan spaken (4) är låst i godtycklig (inte förinställd) vinkel.

Kontroll och inställning av klingan mot bordet (fig. 11 - 14)

• Lossa spännhandtaget (11).
• Tryck ut såghuvudet åt höger för att ställa det helt vertikalt och spänn fast spännhandtaget ordentligt.
• Drag huvudet nedåt tills klingan nätt och jämnt löper i sågskåran (51).
• Sätt en vinkelhake (52) på bordet och mot klingan (47) (fig. 12).

Låt vinkelhaken inte vidröra sågtändernas spetsar.

• Inställningen går till så här:
• Lossa spännhandtaget (11) och justera anordningen geringsarm/-skala med stoppskruven (28) in eller ut tills vinkelhaken visar att klingan står (90°) mot anslaget.
• Om visaren (58) inte anger noll på fasningsskalan (10), lossa skruven (59) som håller fast visaren och flytta denna efter behov.

Inställning av anslaget (fig. J)

Den övre delen av anslagets vänstra sida kan flyttas åt vänster för att ge utrymme så att sågen kan ställas i vinkel upp till 48° åt vänster.

För inställning av anslaget (3):

• Lossa plastknappen (30) och skjut anslaget åt vänster.
• Gör en sågrörelse med sågen avstängd och kontrollera utrymmet. Ställ in anslaget så nära bladet som möjligt så att det ger maximalt stöd utan att hindra armens vertikala rörelse.
• Dra åt knappen stadigt.

Sågspåret (60) kan proppas igen av sågspån. Använd en pinne eller tryckluft med lågt tryck för att rensa spåret.

Förbigå vinkelanslagen (fig. K)

Vinkelanslagen underlättar när klingan ska sättas vertikalt eller i 45°. Genom att man förbigår vinkelanslagen, kan vinklar från 2° höger till 48° vänster ställas in.

• Frigör först såghuvudet och för det lite åt vänster, dra ut (27) - kontrollknappen och vrid om den till förbigångsläge (62). Kontrollknappen knäpper fast direkt.
• Ställ in önskad vinkel och sätt fast huvudet i dess läge.
• Gå tillbaka till normalläge genom att vrida kontrollknappen för förbigång (27) tillbaka till vinkelanslagsläge (61).

Mellanvinkelanslag

Mellanfasvinkel är förinställd på 33,85°, för snabb inställning för välvda former.

- För att aktivera mellanvinkelanslaget, vrider man kontrollknappen för förbigång (27) till motsvarande läge (63).

Kontroll och inställning av fasvinkel (fig. A1, A2 & I 5)

• Se till att kontrollknappen (27) står på vinkelanslagsläge.
• Lossa det vänstra anslagets lås (30) och skjut vänsteranslagets övre del så långt åt vänster som möjligt.
• Lossa fasningslåsets handtag (11) och för såghuvudet åt vänster. Detta är läget för 45° vinkelfasning.
• Inställningen går till så här:
• Vrid inställningsskruven (9) in eller ut tills visaren (58) står på 45°.

Kontroll och inställning av mellanfasvinkel (fig. A1, A2, & I6)

• Se till att kontrollknappen (27) står på mellanvinkelläge.
• Lossa det vänstra anslagets läs (30) och skjut vänsteranslagets övre del så långt åt vänster som möjligt.
• Lossa fasningsläsets handtag (11) och för såghuvudet åt vänster. Detta är läget för 33,85° vinkelfasning.
• Inställningen går till så här:
• Vrid inställningsskruven (8) in eller ut tills visaren (58) står på 33,85°.

• Kontrollera regelbundet att skenorna har fritt utrymme.
• Minska avståndet genom att vrida ställskruven (64) medsols medan såghuvudet förs framåt och bakåt.

Bruksanvisning

Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

Innan Du börjar:

• Montera rätt sågklinga. Använd inga sågklingor som är för slitna. Apparatens högsta varvtal får inte överskrida sågklingans.
• Försök aldrig såga mycket små bitar.
• Låt bladet såga fritt. Tvinga inte sågen.
• Såga inte förrän motorn har uppnätt full hastighet.
• Se till att alla spärrknappar och spännhandtag är åtdragna.
• Sätt fast arbetsstycket.
• Även om denna såg kan skära trä och många mjukmetaller, hänför sig användarinstruktionerna endast till sågning av trä. För andra material gäller samma riktlinjer. Såga aldrig järnhaltiga material (järn och stål) fibercement eller murverksmaterial med denna såg!
• Använd spårskivan. Använd inte maskinen om spåret i skivan är bredare än 10 mm.

Till- och från-koppling (fig. M)

Startknappen (65) kan låsas med ett hänglås.

• Starta verktyget genom att trycka in låsknappen (20) och sedan trycka på strömbrytaren (1).
• Släpp låsknappen (20).
• För att stanna maskinen, släpp strömbrytaren.

Grundläggande sågning

Kapning (fig. A1, A2 & N)

• Frigör geringsspärren (4) och tryck in snabbspärren (5).
• Lås snabbspärren i läge för 0° och dra åt geringsspärren.
• Placera trästycket som ska sågas mot anslaget (3 & 7).
• Ta manöverhandtaget (18) och tryck in spärrspaken (17) så att huvudet frigörs. Tryck in startknappen (1) för att starta motorn.
• Tryck ned huvudet så att klingan sågar igenom trästycket och när in i spårskivan av plast (32).
• Efter avslutad sågning släpper man upp strömbrytaren och väntar tills klingan har stannat innan man för tillbaka huvudet till dess övre läge.

Utförande av ett glidande skär (fig. O)

Styrskenan medger sågning i större arbetsstycken från 50 x 100 mm upp till 500 x 1000 mm med en glidande rörelse ut – ner – bakåt.

• Lossa skenans låsknapp (13).
• Dra såghuvudet mot dig och starta verktyget.
• Sänk klingan ner i arbetsstycket och tryck huvudet bakåt och avsluta skäret.
• Fortsätt som beskrivet ovan.

• Använd inte metoden med glidande skär med arbetsstycken mindre än 50 x 100 mm.
• Kom i håg att låsa såghuvudet i dess bakre läge när de glidande skären är avslutade.

Vertikal geringskapning (fig. A1, A2 & P)

• Frigör geringsspärren (4) och tryck in snabbspärren (5). Flytta armen åt höger eller vänster till önskad vinkel.
• Spärren kommer automatiskt att ställa in på 10°, 15°, 22,5°, 31,62° och 45° både vänster och höger, och på 50° vänster och 60° höger. Om arbetet kräver någon mellanvinkel, håll huvudet stadigt och spärra det genom att dra åt geringsspärren.
• Se alltid till att geringsspärren är ordentligt fastsatt innan du börjar såga.
• Följ samma procedur som för "vertikal rak kapning".

När du fasningssågar en liten bit från trästyckets ända, placera trästycket så att biten som ska sågas av befinner sig på sidan med den större vinkeln mot anslaget. Stycket som ska sågas av till höger vid vänstergering och till vänster vid högergering.

Vinklade snitt (fig. A1, A2 & Q)

Fasvinkeln kan ställas in från 48° åt vänster till 2° åt höger och kan sågas med geringsarmen inställd mellan noll och maximalt 45° geringsläge åt höger eller vänster.

• Lossa det vänstra anslagets lås (30) och skjut vänsteranslagets (3) övre del så långt åt vänster som möjligt. Lossa spännhandtaget för fasning (11) och ställ in önskad fasvinkel.
• Dra åt spännhandtaget (11) stadigt.
• Följ samma procedur som för "vertikal rak kapning".

Sågningens kvalitet

Hur jämnt ett sågsnitt blir beror på många faktorer, t ex materialet som sågas. Vid listverk och andra precisionsändamål som kräver ett jämnt sågsnitt får du bäst resultat med en vass sågklinga (60 tänder karbidstål) och en långsam, jämn sågrörelse.

Se till att materialet inte kryper medan du sågar; kläm det ordentligt på plats. Låt alltid klingans stanna helt innan du lyfter armen. Om det ändå bryts ut små fibrer vid arbetsstyckets bakända, klistra en bit maskeringstejp på trät där sågningen ska göras. Såga igenom tejpen och avlägsna den försiktigt när du är färdig.

Kropps- och handställning

Rätt ställning på kropp och händer medan du använder geringssågen gör arbetet lättare, noggrannare och säkrare.

• Placera aldrig händerna i sågområdet.
• Placera händerna aldrig närmare bladet än 150 mm.
• Håll arbetsstycket stadigt mot bordet och anslaget medan du sågar. Håll kvar händerna tills du har släppt strömbrytaren och bladet har stannat helt.
• Utför rörelsen alltid blint (med avstängd såg) så att du kan kontrollera klingans spårförning innan du sågar en skåra som måste vara prydlig.
  • Korsa aldrig händerna.
• Håll båda fötterna stadigt på golvet och se till att du håller balansen.
• Följ armen när du flyttar den till höger eller vänster och stå något vid sidan av bladet.
• Sikta genom skyddets galler när du följer ett pennstreck.

Sågning av tavelramar, geringslådor & andra fyrsidiga projekt (fig. R1 & R2)

Trimlister och andra ramar

Utför några enkla projekt i provbitar till du börjar få "känsla" för sågen.

Din såg är perfekt för gering av hörn som det som visas i fig. R1.

Den avbildade fogen kan göras antingen med lutnings- eller geringinställning.

Med lutningsinställning

De båda plankorna är lutade i 45° vinkel, vilket ger ett 90° hörn.

Geringsarmen spärras i nolläge. Trät placeras med den breda flatsidan mot bordet och den smala sidan mot anslaget.

Med geringsinställning

Samma sågning kan utföras som höger- eller vänstergering med träts flatsida mot anslaget R1.

De båda skisserna (fig. R1 & R2) är endast för fyrsidiga föremål. Vid ett annat antal sidor krävs en annan gerings- eller lutningsvinkel.

Nedanstående tabell ger rätt vinkel för diverse former, utgående från att alla sidor är lika långa. För en form som inte står i tabellen, dela 180° genom antalet sidor för att erhålla rätt gerings- eller lutningsvinkel.

Antal sidor Vinkel gering eller lutning

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Sammansatt geringssnitt (fig. S1 & S2)

En sammansatt gering är en sågning med både geringsvinkel (fig. R2) och lutningsvinkel (fig. R1) samtidigt. Ett sådant snitt används för att göra ramar eller lådor med snedställda sidor som den i fig. S1.

Om sågvinkeln varierar från snitt till snitt, kontrollera att spärrarna för fasning och gering är ordentligt åtdragna. Dessa knappar måste dras fast varje gång fasnings- eller geringsvinkeln har ändrats.

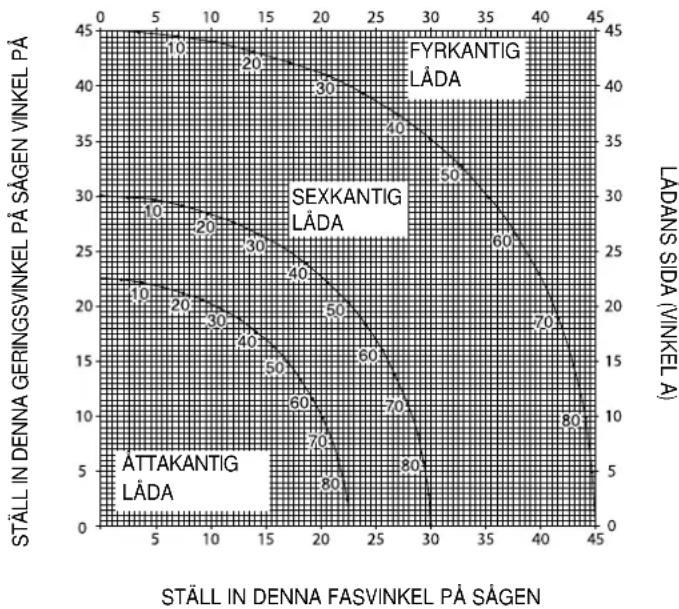

• Nedanstående diagram är till hjälp när du ställer in lutnings- och geringsvinkeln för att såga en sammansatt gering. Välj den vinkel "A" (fig. S2) som behövs för det aktuella projektet och sök upp den vinkeln på båglinjen i diagrammet. Följ från den punkten diagrammet rakt nedåt för rätt lutningsvinkel och rakt åt sidan för rätt geringsvinkel.
• Ställ in sågen för dessa vinklar och såga ett par provsnitt.
• Prova hur de sågade bitarna passar ihop.

Exempel: För att göra en fyrsidig låda med 30° yttervinkel (vinkel "A"), (fig. S2), använd bågen uppe till höger. Sök upp 25° på bågskalan. Följ den horisontella skärande linjen åt ena eller andra hålet för rätt geringsinställning av sågen (23°). Följ på samma sätt den vertikala skärande linjen uppåt eller nedåt för rätt lutningsvinkelinställning av sågen (40°). Gör alltid ett par snitt i provbitar för att kontrollera sågens inställning.

Sågning av fotlister

Sågning av fotlister utförs med en 45° fasningsvinkel.

• Gör alltid en tomkörning innan du börjar såga.
• Placera listens baksida mot sågen.

Innerhörn

- Vänster sida

• Placera listen med ovansidan mot anslaget.
• Spara vänstra sidan av snittet.

- Höger sida

• Placera listen med undersidan mot anslaget.
• Spara vänstra sidan av snittet.

Ytterhörn

- Vänster sida

• Placera listen med undersidan mot anslaget.
• Spara högra sidan av snittet.

- Höger sida

• Placera listen med ovansidan mot anslaget.
• Spara högra sidan av snittet.

Sågning välvda lister

Sågning av välvda lister utförs i sammansatt gering. För att uppnå extrem noggrannhet måste sågen ställas in med följande vinklar: 31,62° för gering 33,85° fasning. Dessa inställningar gäller vanliga välvda lister med vinklar på 52° upptill och 38° nedtill.

• Prova först med värdelöst material före den definitiva sågningen.
• All sågning sker med vänsterfasning och listens baksida nedåt.

Innerhörn

- Vänster sida

• Placera listen med ovansidan mot anslaget.
• Gering höger.
• Spara vänstra sidan av snittet.

- Höger sida

• Placera listen med undersidan mot anslaget.
  • Gering vänster.
• Spara vänstra sidan av snittet.

Ytterhörn

- Vänster sida

• Placera listen med undersidan mot anslaget.
• Gering vänster.
• Spara högra sidan av snittet.

- Höger sida

• Placera listen med ovansidan mot anslaget.
• Gering höger.
• Spara högra sidan av snittet.

Din såg är försedd med ett spårskärningsstopp (12) och en vingskruv (15) för spårskärning.

• Fäll upp stoppet (12) framåt på sågen.
• Vrid på vingskruven (15) och ställ in skärdjupet. Kanske behöver man lossa på låsskruven (66) först.
• Lägg in ett stycke överblivet material ca. 5 cm mellan anslaget och arbetsstycket för att få et rakt skär.

Dammsugning (fig. A2 & A6)

Maskinen är försedd med en öppning för dammuppsamling (24), dit dammuppsamlings-kitet (37) kan anslutas (tillval).

- Använd om möjligt en dammsugare som fyller gällande föreskrifter gällande dammutsläpp.

Sågning av små stycken (fig. A5)

Insatsanslaget (36) (tillval) underlättar sågning av små stycken.

Stödning av långa arbetsstycken (fig. A4)

• Långa arbetsstycken måste alltid stödjas.
• För bästa resultat, använd det förlängda stödet (35) till att öka bredden på sågbordet (kan erhållas separat hos din återförsäljare). Stöd långa arbetsstycken på lämpligt sätt, t ex med en sågbock eller liknande, så att ändarna inte kan falla.

Sågklingor

För att uppnå de angivna kapaciteterna, använd alltid 216 mm sågklinga med 30 mm spindelhål.

Att använda specialklingor med extra antal tänder eller extra tjocklek sänker antalet skär per batteriladdning.

Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

Transport (fig. B2)

En bärrem kan fästas på verktygets undersida för att underlätta transport. Bärremmen (se fig. A7) finns som tillval.

• För transport av sågen, sänk armen och tryck in transportlåset (14).
• Lås skenknappen med såghuvudet i dess främre läge, lås geringsarmen i den yttre högra geringsvinkeln, för anslaget (3) helt inåt och lås klämspaken (11) med såghuvudet i vertikalläge så att maskinen blir så kompakts som möjligt.
• Använd alltid greppurtagen (31) som visas i fig. B2 när sågen ska flyttas.

Skötsel

Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Rengöring

• Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.
• Koppla ur laddningsapparaten innan ni gör rent huset med en mjuk trasa.
• Ta bort batteripaketet innan du gör ren ditt elverktyg.
  • Rengör bordsytan regelbundet.
• Rengör dammuppsamlingssystemet regelbundet.

Undvik rengörings- och smörjmedel i underhållet av maskinen. I synnerhet rengöringsmedel i form av spray och aerosol kan kemiskt angripa det nedre skyddet som är av plast.

Spårskivans rengöring och underhåll (fig. U)

Rengör under spårskivan regelbundet.

En sliten spårskiva ska bytas ut.

• Ta ut skruvarna (67) som håller spårskivan (32).
- Ta bort spårskivan och rengör under.
- Sätt tillbaka spårskivans delar och skruvarna.
- Dra åt skruvarna max. för hand.
- Justera in spårskivan så här:
- Dra huvudet nedåt tills klingan nätt och jämnt löper i sågskåran.
- Justera in varje del av skivan så att den matchar sågtänderna.
- Dra åt skruvarna.

Miljö

Uppladdningsbart batteripaket

Detta länglivade batteripaket måste laddas på nytt när det inte längre ger tillräcklig kraft för arbeten som brukar gå lätt. När det har nått sin tekniska livslängd, tänk på miljön när du kastar batteripaketet.

• Töm batteripaketet på energi genom att köra slut på laddningen. Tag sedan bort det från verktyget.
• NiCd- och NiMH-celler kan återanvändas. Av miljöhänsyn, lämna batteripaketet till något av de uppsamlingsställen som finns i Din kommun eller till en DeWALT serviceverkstad. De insamlade batteripaketen kommer att återanvändas eller kastas enligt gällande bestämmelser.

OBS! Som konsument är Du ansvarig för att batteriet avyttras på lämpligt sätt.

Förbrukade maskiner

När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DeWALT serviceverkstad.

DeWALT service

Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT.

På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.

GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI •

Om du inte är fullständigt nöjd med din DEWALT-maskinens prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

- ETT ÅRS FRI FÖREBYGGANDE SERVICE

Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI •

Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas.
  Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter.

För adressen till närmaste DeWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DeWALT. Som alternativ finns en lista på auktoriserade DeWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet: www.2helpU.com.

Importör i Sverige: Black & Decker AB

GÖNYE TESTERESİ DW017

Tebrikler!
