Tipo de produto	Monitor LED profissional
Marca	Hikvision
Modelo	DS-D42AM2-N
Tamanho da tela	42 polegadas (106,7 cm)
Resolução	1920 x 1080 (Full HD)
Luminosidade	350 cd/m²
Taxa de contraste	4000:1
Ângulo de visão	178°/178° (horizontal/vertical)
Entradas de vídeo	VGA, HDMI, DVI
Outros conectores	RS232, USB (para mouse/teclado/pen drive), IR IN/OUT, RS485, WLAN, 3D OUT
Alimentação	100-240 V CA, 50/60 Hz
Consumo elétrico	≤ 120 W (típico)
Dimensões (sem suporte)	977,8 x 568,6 x 83,2 mm
Peso (sem suporte)	Aproximadamente 15 kg
Funções principais	Ajuste de tela remoto, detecção de tensão, temperatura e luz (via placa multifuncional integrada)
Manutenção e limpeza	Use um pano macio e seco. Não utilize produtos químicos.
Segurança	Não exponha à umidade, deixe um espaço de 5 cm ao redor para ventilação, não utilize em locais acessíveis a crianças.
Peças de reposição e reparabilidade	Entre em contato com o serviço de atendimento ao cliente Hikvision para peças e reparos.
Informações gerais	Manual disponível em vários idiomas no site da Hikvision.

Perguntas frequentes - DS-D42AM2-N Hikvision

Como conectar o monitor DS-D42AM2-N ?

Conecte o cabo de alimentação à tomada DC IN 12V. Use um cabo HDMI, DVI ou VGA para conectar o monitor à sua fonte de vídeo. As portas USB são reservadas para mouse, teclado ou pen drive.

Quais resoluções são suportadas ?

O monitor suporta resolução Full HD 1920x1080 e resoluções inferiores compatíveis.

Como limpar a tela ?

Desligue o monitor e use um pano macio e seco. Nunca use produtos químicos, álcool ou solventes.

O que fazer se a tela ficar preta ?

Verifique se o cabo de alimentação está corretamente conectado e se a fonte de vídeo está ligada. Certifique-se de que o monitor está ligado (luz POWER acesa). Se o problema persistir, entre em contato com o suporte Hikvision.

Posso usar este monitor ao ar livre ?

Não, o monitor é projetado para uso interno. Evite exposição direta ao sol, umidade e temperaturas extremas.

Como instalar o monitor na parede ?

Use um suporte de parede compatível com VESA (não fornecido). Siga as instruções de montagem e certifique-se de que a parede pode suportar o peso (aproximadamente 15 kg).

Quais acessórios estão incluídos ?

O monitor é fornecido com um cabo de alimentação, um cabo HDMI, um cabo USB e um controle remoto IR. O suporte de mesa ou parede não está incluído dependendo das versões.

Como ajustar o brilho ou contraste ?

Use os botões no monitor ou o controle remoto para acessar o menu OSD. Navegue nas configurações de exibição para ajustar o brilho, contraste, etc.

O que significa a luz ACTIVE ?

A luz ACTIVE indica que o monitor está funcionando normalmente. Se piscar ou estiver apagada, verifique a alimentação e as conexões.

O monitor faz barulho (zumbido) ?

Um leve zumbido pode vir do ventilador interno ou da fonte de alimentação. Se o barulho for alto ou anormal, desconecte o aparelho e contate o serviço técnico.

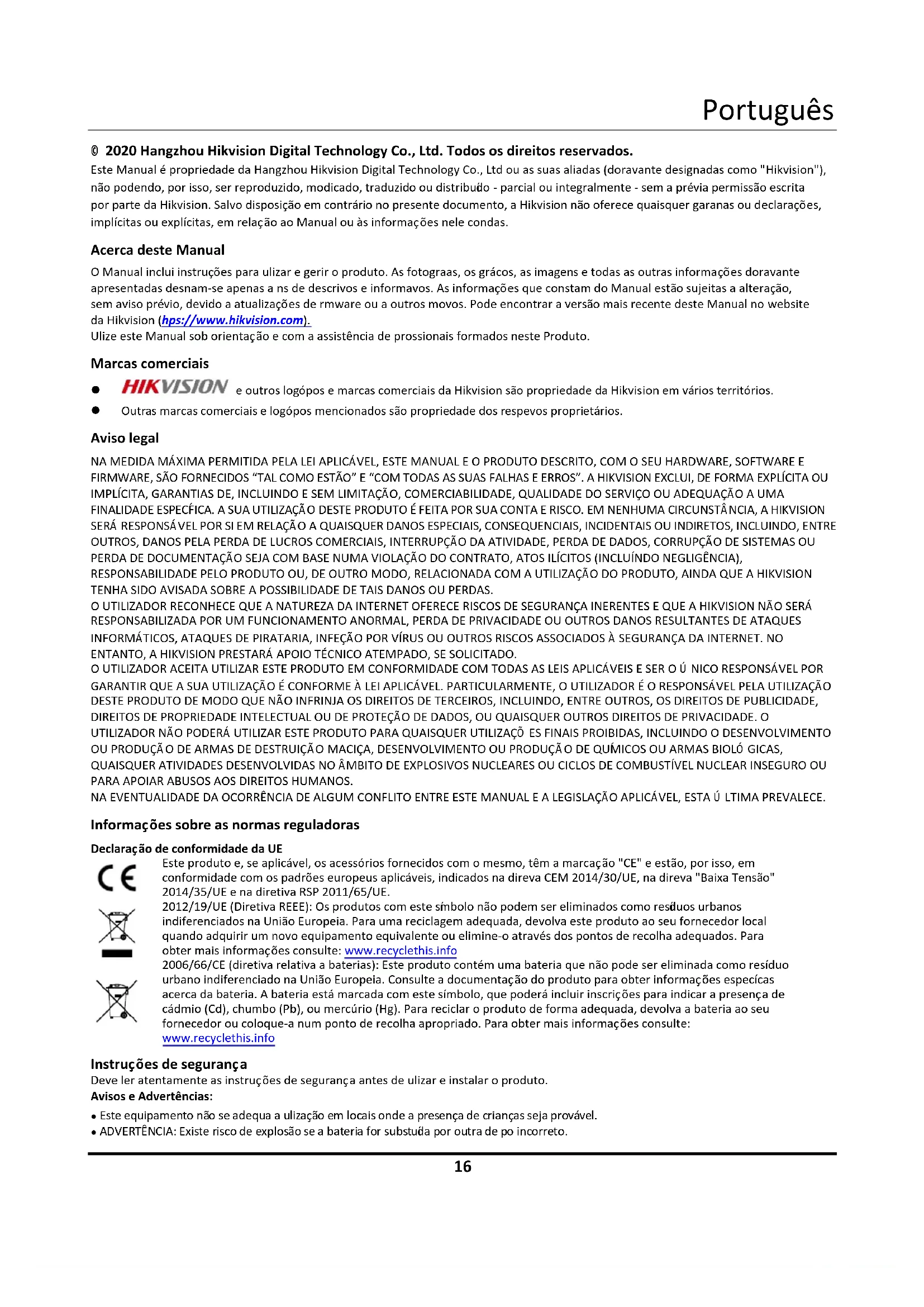

MANUAL DE UTILIZADOR DS-D42AM2-N Hikvision

Este Manual é propriedade da Hangzhou Hikvision Digital Technology Co., Ltd ou as suas aliadas (doravante designadas como "Hikvision"), não podendo, por isso, ser reproduzido, modicado, traduzido ou distribuído - parcial ou integralmente - sem a prévia permissão escrita por parte da Hikvision. Salvo disposição em contrário no presente documento, a Hikvision não oferece quaisquer garanas ou declarações, implícitas ou explícitas, em relação ao Manual ou às informações nele condas.

Acerca deste Manual

O Manual inclui instruções para utilizar e gerir o produto. As fotograas, os grácos, as imagens e todas as outras informações doravante apresentadas desnam-se apenas a ns de descrivos e informavos. As informações que constam do Manual estão sujeitas a alteração, sem aviso prévio, devido a atualizações de rmware ou a outros movos. Pode encontrar a versão mais recente deste Manual no website da Hikvision (hps://www.hikvision.com).

Ulize este Manual sob orientação e com a assistência de prossionais formados neste Produto.

Marcas comerciais

- HIKVISION e outros logópos e marcas comerciais da Hikvision são propriedade da Hikvision em vários territórios.

- Outras marcas comerciais e logópos mencionados são propriedade dos respevos proprietários.

Aviso legal

NA MEDIDA MÁXIMA PERMITIDA PELA LEI APLICÁVEL, ESTE MANUAL E O PRODUTO DESCRITO, COM O SEU HARDWARE, SOFTWARE E FIRMWARE, SÃO FORNECIDOS "TAL COMO ESTÃO" E "COM TODAS AS SUAS FALHAS E ERROS". A HIKVISION EXCLUI, DE FORMA EXPLÍCITA OU IMPLÍCITA, GARANTIAS DE, INCLUINDO E SEM LIMITAÇÃO, COMERCIABILIDADE, QUALIDADE DO SERVIÇO OU ADEQUAÇÃO A UMA FINALIDADE ESPECÍFICA. A SUA UTILIZAÇÃO DESTE PRODUTO É FEITA POR SUA CONTA E RISCO. EM NENHUMA CIRCUNSTÂNCIA, A HIKVISION SERÁ RESPONSÁVEL POR SI EM RELAÇÃO A QUAISQUER DANOS ESPECIAIS, CONSEQUENCIAIS, INCIDENTAIS OU INDIRETOS, INCLUINDO, ENTRE OUTROS, DANOS PELA PERDA DE LUCROS COMERCIAIS, INTERRUPÇÃO DA ATIVIDADE, PERDA DE DADOS, CORRUPÇÃO DE SISTEMAS OU PERDA DE DOCUMENTAÇÃO SEJA COM BASE NUMA VIOLAÇÃO DO CONTRATO, ATOS ILÍCITOS (INCLUÍNDO NEGLIGÊNCIA), RESPONSABILIDADE PELO PRODUTO OU, DE OUTRO MODO, RELACIONADA COM A UTILIZAÇÃO DO PRODUTO, AINDA QUE A HIKVISION TENHA SIDO AVISADA SOBRE A POSSIBILIDADE DE TAIS DANOS OU PERDAS.

O UTILIZADOR RECONHECE QUE A NATUREZA DA INTERNET OFERECE RISCOS DE SEGURANÇA INERENTES E QUE A HIKVISION NÃO SERÁ RESPONSABILIZADA POR UM FUNCIONAMENTO ANORMAL, PERDA DE PRIVACIDADE OU OUTROS DANOS RESULTANTES DE ATAQUES INFORMÁTICOS, ATAQUES DE PIRATARIA, INFEÇÃO POR VÍRUS OU OUTROS RISCOS ASSOCIADOS À SEGURANÇA DA INTERNET. NO ENTANTO, A HIKVISION PRESTARÁ APOIO TÉCNICO ATEMPADO, SE SOLICITADO.

O UTILIZADOR ACEITA UTILIZAR ESTE PRODUTO EM CONFORMIDADE COM TODAS AS LEIS APLICÁVEIS E SER O Ú NICO RESPONSÁVEL POR GARANTIR QUE A SUA UTILIZAÇÃO É CONFORME À LEI APLICÁVEL. PARTICULARMENTE, O UTILIZADOR É O RESPONSÁVEL PELA UTILIZAÇÃO DESTE PRODUTO DE MODO QUE NÃO INFRINJA OS DIREITOS DE TERCEIROS, INCLUINDO, ENTRE OUTROS, OS DIREITOS DE PUBLICIDADE, DIREITOS DE PROPRIEDADE INTELECTUAL OU DE PROTEÇÃO DE DADOS, OU QUAISQUER OUTROS DIREITOS DE PRIVACIDADE. O UTILIZADOR NÃO PODERÁ UTILIZAR ESTE PRODUTO PARA QUAISQUER UTILIZAÇÃO ES FINAIS PROIBIDAS, INCLUINDO O DESENVOLVIMENTO OU PRODUÇÃO DE ARMAS DE DESTRUIÇÃO MACIÇA, DESENVOLVIMENTO OU PRODUÇÃO DE QUÍMICOS OU ARMAS BIOLÓ GICAS, QUAISQUER ATIVIDADES DESENVOLVIDAS NO ÂMBITO DE EXPLOSIVOS NUCLEARES OU CICLOS DE COMBUSTÍVEL NUCLEAR INSEGURO OU PARA APOIAR ABUSOS AOS DIREITOS HUMANOS.

NA EVENTUALIDADE DA OCORRÊNCIA DE ALGUM CONFLITO ENTRE ESTE MANUAL E A LEGISLAÇÃO APLICÁVEL, ESTA Ú LTIMA PREVALECE.

Informações sobre as normas reguladoras

Declaração de conformidade da UE

Este produto e, se aplicável, os acessórios fornecidos com o mesmo, têm a marcação "CE" e estão, por isso, em conformidade com os padrões europeus aplicáveis, indicados na direva CEM 2014/30/UE, na direva "Baixa Tensão" 2014/35/UE e na diretiva RSP 2011/65/UE.

2012/19/UE (Diretiva REEE): Os produtos com este símbolo não podem ser eliminados como resíduos urbanos indiferenciados na União Europeia. Para uma reciclagem adequada, devolva este produto ao seu fornecedor local quando adquirir um novo equipamento equivalente ou elimine-o através dos pontos de recolha adequados. Para obter mais informações consulte: www.recyclethis.info

2006/66/CE (diretiva relativa a baterias): Este produto contém uma bateria que não pode ser eliminada como resíduo urbano indiferenciado na União Europeia. Consulte a documentação do produto para obter informações especícas acerca da bateria. A bateria está marcada com este símbolo, que poderá incluir inscrições para indicar a presença de cádmio (Cd), chumbo (Pb), ou mercúrio (Hg). Para reciclar o produto de forma adequada, devolva a bateria ao seu fornecedor ou coloque-a num ponto de recolha apropriado. Para obter mais informações consulte: www.recyclethis.info

Instruções de segurança

Deve ler atentamente as instruções de segurança antes de utilizar e instalar o produto.

Avisos e Advertências:

• Este equipamento não se adequa a utilização em locais onde a presença de crianças seja provável.

• ADVERTÊNCIA: Existe risco de explosão se a bateria for substuda por outra de po incorreto.

• A substituição incorreta da bateria por outra de po incorreto pode destruir uma proteção (por exemplo, no caso de alguns pos de bateria de lío);

• Não proceda à eliminação da bateria numa fogueira ou forno quente, ou mediante esmagamento ou corte mecânico da mesma pois tal pode resultar numa explosão.
• Não deixe a bateria num ambiente com temperaturas extremamente elevadas pois tal pode resultar numa explosão ou na fuga de líquido inamável ou gás.
• Não sujeite a bateria a pressão de ar extremamente baixa pois tal poderá resultar numa explosão de líquido inamável ou gás.
• Elimine as baterias usadas de acordo com as instruções.
• Não deverão ser colocadas fontes de chama livre, como velas acesas, sobre o equipamento.
• A venlação não deve ser dicultada pela obstrução das aberturas de venlação com materiais como jornais, toalhas de mesa, cornados, etc. As aberturas nunca devem ser obstruádas ao colocar o equipamento em cima de uma cama, sofá, tapete ou outra superie semelhante.
• Mantenha um espaço livre mínimo de 5 cm à volta do equipamento para assegurar uma venlação suciente.
• A porta USB do equipamento é utilizada apenas para ligar um rato, um teclado ou uma pen USB.
• A porta de série do equipamento é utilizada apenas para a depuração.
• Este equipamento não se adequa a utilização em locais onde a presença de crianças seja provável.
• Este equipamento é adequado para uma utilização numa sala de servidores ou local com uma altura mínima de 2 m.
• Nunca coloque o equipamento num local instável. O equipamento pode cair e causar lesões corporais graves ou morte.

Descrição geral

Enquanto acessório do controlo do ecrã LED, o cartão mulfunções de segunda geração foi concebido para implementar funções como o ajuste remoto do ecrã e a detecção de tensão, de temperatura e de iluminação.

Interface sica

Os pos de interface dos cartões mulfunções podem variar de acordo com o modelo do produto. As imagens a seguir são apenas para ns ilustravos.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

D+ D- GND

RX TX GND

POWER

ACTIVE

Nome	Descrição	Nome	Descrição
12V GND	Interface do sensor	RS232	Interface de série para telecomunicação remota
3.3V GND (SCL SDA)	Interface do sensor	POWER	Indicador de alimentação
AI/DI GND	Interface do sensor	ACTIVE	Indicador do estado de funcionamento normal
RS485	Interface de série para telecomunicação	-	-

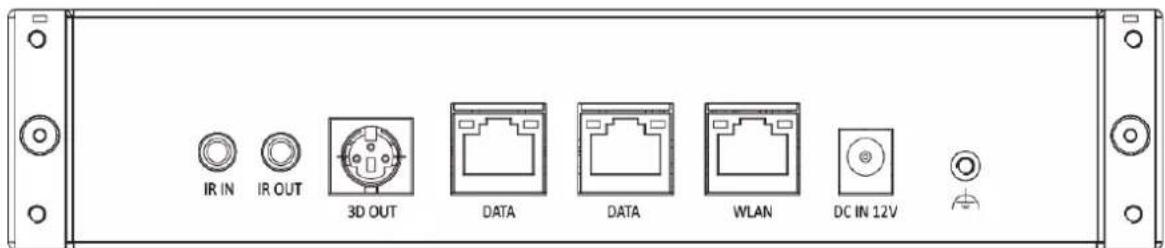

Nome	Descrição	Nome	Descrição
IR IN	Interface de entrada de infravermelhos, que necessita de ligação com um cabo de extensão IV	DATA	Interface para ligar com o cartão recetor
IR OUT	Interface de saída de infravermelhos	WLAN	Interface de Ethernet
3D OUT	Interface 3D	DC IN 12V	Interface de alimentação
