Typ produktu	Profesjonalny monitor LED
Marka	Hikvision
Model	DS-D42AM2-N
Rozmiar ekranu	42 cale (106,7 cm)
Rozdzielczość	1920 x 1080 (Full HD)
Jasność	350 cd/m²
Współczynnik kontrastu	4000:1
Kąt widzenia	178°/178° (poziomo/pionowo)
Wejścia wideo	VGA, HDMI, DVI
Inne złącza	RS232, USB (dla myszy/klawiatury/pendrive'a), IR IN/OUT, RS485, WLAN, 3D OUT
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy	≤ 120 W (typowy)
Wymiary (bez podstawy)	977,8 x 568,6 x 83,2 mm
Waga (bez podstawy)	Około 15 kg
Główne funkcje	Zdalna regulacja ekranu, wykrywanie napięcia, temperatury i światła (poprzez wbudowaną kartę wielofunkcyjną)
Konserwacja i czyszczenie	Użyj miękkiej, suchej szmatki. Nie używaj środków chemicznych.
Bezpieczeństwo	Nie narażać na wilgoć, pozostawić odstęp 5 cm wokół dla wentylacji, nie używać w miejscach dostępnych dla dzieci.
Części zamienne i naprawy	Skontaktuj się z działem obsługi klienta Hikvision w sprawie części i napraw.
Informacje ogólne	Instrukcja dostępna w wielu językach na stronie Hikvision.

Często zadawane pytania - DS-D42AM2-N Hikvision

Jak podłączyć monitor DS-D42AM2-N ?

Podłącz przewód zasilający do gniazda DC IN 12V. Użyj kabla HDMI, DVI lub VGA, aby podłączyć monitor do źródła wideo. Porty USB są przeznaczone dla myszy, klawiatury lub pendrive'a.

Jakie rozdzielczości są obsługiwane ?

Monitor obsługuje rozdzielczość Full HD 1920x1080 oraz zgodne niższe rozdzielczości.

Jak czyścić ekran ?

Wyłącz monitor i użyj miękkiej, suchej szmatki. Nigdy nie używaj środków chemicznych, alkoholu ani rozpuszczalników.

Co zrobić, jeśli ekran pozostaje czarny ?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy źródło wideo jest włączone. Upewnij się, że monitor jest zasilany (dioda POWER świeci). Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną Hikvision.

Czy mogę używać tego monitora na zewnątrz ?

Nie, monitor jest przeznaczony do użytku wewnątrz pomieszczeń. Unikaj bezpośredniego nasłonecznienia, wilgoci i ekstremalnych temperatur.

Jak zainstalować monitor na ścianie ?

Użyj uchwytu ściennego zgodnego z VESA (nie dołączony). Postępuj zgodnie z instrukcją montażu i upewnij się, że ściana może utrzymać ciężar (około 15 kg).

Jakie akcesoria są dołączone ?

Monitor jest dostarczany z przewodem zasilającym, kablem HDMI, kablem USB i pilotem IR. Podstawa stołowa lub uchwyt ścienny nie są dołączone w zależności od wersji.

Jak ustawić jasność lub kontrast ?

Użyj przycisków na monitorze lub pilota, aby wejść do menu OSD. Poruszaj się po ustawieniach wyświetlania, aby dostosować jasność, kontrast itp.

Co oznacza wskaźnik ACTIVE ?

Wskaźnik ACTIVE oznacza, że monitor działa prawidłowo. Jeśli miga lub jest wyłączony, sprawdź zasilanie i połączenia.

Monitor wydaje dźwięk (buczenie) ?

Lekkie buczenie może pochodzić z wewnętrznego wentylatora lub zasilacza. Jeśli hałas jest głośny lub nienormalny, odłącz urządzenie i skontaktuj się z serwisem technicznym.

INSTRUKCJA OBSŁUGI DS-D42AM2-N Hikvision

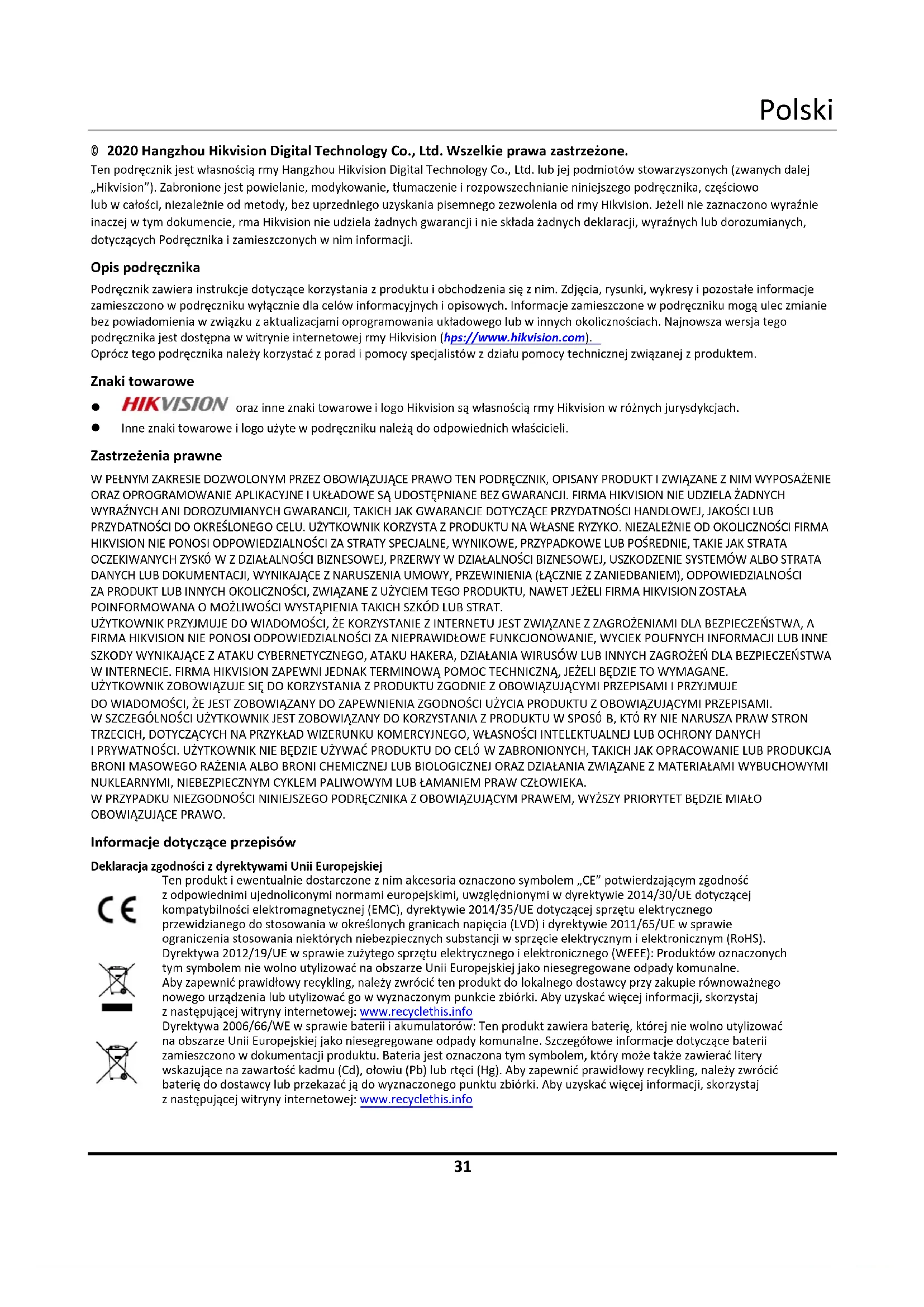

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Wszelkie prawa zastrzeżone.

Ten podręcznik jest własnością rmy Hangzhou Hikvision Digital Technology Co., Ltd. lub jej podmiotów stowarzyszonych (zwanych dalej „Hikvision”). Zabronione jest powielanie, modykowanie, tłumaczenie i rozpowszechnianie niniejszego podręcznika, częściowo lub w całości, niezależnie od metody, bez uprzedniego uzyskania pisemnego zezwolenia od rmy Hikvision. Jeżeli nie zaznaczono wyraźnie inaczej w tym dokumencie, rma Hikvision nie udziela żadnych gwarancji i nie składa żadnych deklaracji, wyraźnych lub dorozumianych, dotyczących Podręcznika i zamieszczonych w nim informacji.

Opis podręcznika

Podręcznik zawiera instrukcje dotyczące korzystania z produktu i obchodzenia się z nim. Zdjęcia, rysunki, wykresy i pozostałe informacje zamieszczono w podręczniku wyłącznie dla celów informacyjnych i opisowych. Informacje zamieszczone w podręczniku mogą ulec zmianie bez powiadomienia w związku z aktualizacjami oprogramowania układowego lub w innych okolicznościach. Najnowsza wersja tego podręcznika jest dostępna w witrynie internetowej rmy Hikvision (hps://www.hikvision.com).

Oprócz tego podręcznika należy korzystać z porad i pomocy specjalistów z działu pomocy technicznej związanej z produktem.

Znaki towarowe

• HIKVISION oraz inne znaki towarowe i logo Hikvision są własnością rmy Hikvision w różnych jurysdykcjach.
• Inne znaki towarowe i logo użyte w podręczniku należą do odpowiednich właścicieli.

Zastrzeżenia prawne

W PEŁNYM ZAKRESIE DOZWOLONYM PRZEZ OBOWIĄZUJĄCE PRAWO TEN PODRĘCZNIK, OPISANY PRODUKT I ZWIĄZANE Z NIM WYPOSAŻENIE ORAZ OPROGRAMOWANIE APLIKACYJNE I UKŁADOWE SĄ UDOSTĘPNIANE BEZ GWARANCJI. FIRMA HIKVISION NIE UDZIELA ŻADNYCH WYRAŹNYCH ANI DOROZUMIANYCH GWARANCJI, TAKICH JAK GWARANCJE DOTYCZĄCE PRZYDATNOŚCI HANDLOWEJ, JAKOŚCI LUB PRZYDATNOŚCI DO OKREŚLONEGO CELU. UŻYTKOWNIK KORZYSTA Z PRODUKTU NA WŁASNE RYZYKO. NIEZALEŻNIE OD OKOLICZNOŚCI FIRMA HIKVISION NIE PONOSI ODPOWIEDZIALNOŚCI ZA STRATY SPECJALNE, WYNIKOWE, PRZYPADKOWE LUB POŚREDNIE, TAKIE JAK STRATA OCZEKIWANYCH ZYSKÓ W Z DZIAŁALNOŚCI BIZNESOWEJ, PRZERWY W DZIAŁALNOŚCI BIZNESOWEJ, USZKODZENIE SYSTEMÓW ALBO STRATA DANYCH LUB DOKUMENTACJI, WYNIKAJĄCE Z NARUSZENIA UMOWY, PRZEWINIENIA (ŁĄCZNIE Z ZANIEDBANIEM), ODPOWIEDZIALNOŚCI ZA PRODUKT LUB INNYCH OKOLICZNOŚCI, ZWIĄZANE Z UŻYCIEM TEGO PRODUKTU, NAWET JEŻELI FIRMA HIKVISION ZOSTAŁA POINFORMOWANA O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD LUB STRAT.

UŻYTKOWNIK PRZYJMUJE DO WIADOMOŚCI, ŻE KORZYSTANIE Z INTERNETU JEST ZWIĄZANE Z ZAGROŻENIAMI DLA BEZPIECZEŃSTWA, A FIRMA HIKVISION NIE PONOSI ODPOWIEDZIALNOŚCI ZA NIEPRAWIDŁOWE FUNKCJONOWANIE, WYCIEK POUFNYCH INFORMACJI LUB INNE SZKODY WYNIKAJĄCE Z ATAKU CYBERNETYCZNEGO, ATAKU HAKERA, DZIAŁANIA WIRUSÓW LUB INNYCH ZAGROŻEŃ DLA BEZPIECZEŃSTWA W INTERNECIE. FIRMA HIKVISION ZAPEWNI JEDNAK TERMINOWĄ POMOC TECHNICZNĄ, JEŻELI BĘDZIE TO WYMAGANE. UŻYTKOWNIK ZOBOWIĄZUJE SIĘ DO KORZYSTANIA Z PRODUKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I PRZYJMUJE DO WIADOMOŚCI, ŻE JEST ZOBOWIĄZANY DO ZAPEWNIENIA ZGODNOŚCI UŻYCIA PRODUKTU Z OBOWIĄZUJĄCYMI PRZEPISAMI. W SZCZEGÓLNOŚCI UŻYTKOWNIK JEST ZOBOWIĄZANY DO KORZYSTANIA Z PRODUKTU W SPOSÓ B, KTÓ RY NIE NARUSZA PRAW STRON TRZECICH, DOTYCZĄCYCH NA PRZYKŁAD WIZERUNKU KOMERCYJNEGO, WŁASNOŚCI INTELEKTUALNEJ LUB OCHRONY DANYCH I PRYWATNOŚCI. UŻYTKOWNIK NIE BĘDZIE UŻYWAĆ PRODUKTU DO CELÓ W ZABRONIONYCH, TAKICH JAK OPRACOWANIE LUB PRODUKCJA BRONI MASOWEGO RAŻENIA ALBO BRONI CHEMICZNEJ LUB BIOLOGICZNEJ ORAZ DZIAŁANIA ZWIĄZANE Z MATERIAŁAMI WYBUCHOWYMI NUKLEARNYMI, NIEBEZPIECZNYM CYKLEM PALIWOWYM LUB ŁAMANIEM PRAW CZŁOWIEKA.

W PRZYPADKU NIEZGODNOŚCI NINIEJSZEGO PODRĘCZNIKA Z OBOWIĄZUJĄCYM PRAWEM, WYŻSZY PRIORYTET BĘDZIE MIAŁO OBOWIĄZUJĄCE PRAWO.

Informacje dotyczące przepisów

Deklaracja zgodności z dyrektywami Unii Europejskiej

Ten produkt i ewentualnie dostarczone z nim akcesoria oznaczono symbolem „CE” potwierdzającym zgodność z odpowiednimi ujednoliconymi normami europejskimi, uwzględnionymi w dyrektywie 2014/30/UE dotyczącej kompatybilności elektromagnetycznej (EMC), dyrektywie 2014/35/UE dotyczącej sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia (LVD) i dyrektywie 2011/65/UE w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (RoHS). Dyrektywa 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE): Produktów oznaczonych tym symbolem nie wolno utylizować na obszarze Unii Europejskiej jako niesegregowane odpady komunalne. Aby zapewnić prawidłowy recykling, należy zwrócić ten produkt do lokalnego dostawcy przy zakupie równoważnego nowego urządzenia lub utylizować go w wyznaczonym punkcie zbiórki. Aby uzyskać więcej informacji, skorzystaj z następującej witryny internetowej: www.recyclethis.info

Dyrektywa 2006/66/WE w sprawie baterii i akumulatorów: Ten produkt zawiera baterię, której nie wolno utylizować na obszarze Unii Europejskiej jako niesegregowane odpady komunalne. Szczegółowe informacje dotyczące baterii zamieszczono w dokumentacji produktu. Bateria jest oznaczona tym symbolem, który może także zawierać litery wskazujące na zawartość kadmu (Cd), ołowiu (Pb) lub rtęci (Hg). Aby zapewnić prawidłowy recykling, należy zwrócić baterię do dostawcy lub przekazać ją do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, skorzystaj z następującej witryny internetowej: www.recyclethis.info

Zalecenia dotyczące bezpieczeństwa

Przed zainstalowaniem i użyciem produktu należy uważnie przeczytać zalecenia dotyczące bezpieczeństwa.

Ostrzeżenia i przestrogi:

• Urządzenie nie powinno być używane w lokalizacjach, w których mogą przebywać dzieci.
• PRZESTROGA: Zainstalowanie nieodpowiedniej baterii może spowodować wybuch.
• Zainstalowanie nieodpowiedniej baterii może spowodować zagrożenie (dotyczy to na przykład niektórych baterii litowych).
• Wrzucenie baterii do ognia lub rozgrzanego pieca albo zgniecenie lub przecięcie baterii może spowodować wybuch.
• Wysoka temperatura w otoczeniu może spowodować wybuch baterii albo wyciek palnej cieczy lub gazu.
• Ekstremalnie niskie ciśnienie powietrza w otoczeniu może spowodować wybuch baterii albo wyciek palnej cieczy lub gazu.

- Zużyte baterie należy utylizować zgodnie z instrukcjami.

- Nie wolno umieszczać na urządzeniu źródeł nieosłoniętego płomienia, takich jak zapalone świece.

- Nie wolno przykrywać otworów wentylacyjnych przedmiotami takimi jak gazety, obrusy lub zasłony, ponieważ powoduje to ograniczenie wentylacji. Nie wolno umieszczac ć urządzenia na łóżku, soe lub dywanie w sposób powodujący blokowanie otworów w obudowie urządzenia.

- Należy zachować odstęp co najmniej 5 cm wokół urządzenia, aby zapewnić dostateczną wentylację.

- Złącze USB urządzenia umożliwia podłączenie tylko myszy komputerowej, klawiatury lub pamięci flash USB.

- Złącze szeregowe urządzenia jest używane wyłącznie do debugowania.

- Urządzenie nie powinno być używane w lokalizacjach, w których mogą przebywać dzieci.

- To urządzenie jest przeznaczone do instalacji w serwerowni lub na wysokości co najmniej dwa metry.

- Nie wolno instalować urządzenia na niestabilnym podłożu. Urządzenie może upaść i spowodować poważne zranienie lub zgon.

Opis urządzenia

Karta wielofunkcyjna drugiej generacji jest akcesorium kontrolera wyświetlaczy LED, umożliwiającym wdrożenie funkcji takich jak zdalne dostosowanie ekranu oraz detekcja napięcia, temperatury i oświetlenia.

Interfejs sprzętowy

Typy złączy kart wielofunkcyjnych są zależne od modelu urządzenia. Poniższe rysunki służą wyłącznie do celów ilustracyjnych.

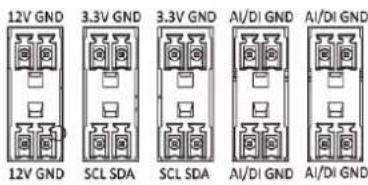

12V GND 3.3V GND 3.3V GND AI/DI GND 12V GND SCL SDA SCL SDA AI/DI GND AI/DI GND

Nazwa	Opis	Nazwa	Opis
12V GND	Złącze czujnika	RS232	Złącze szeregowe do komunikacji zdalnej
3.3V GND (SCL SDA)	Złącze czujnika	POWER	Wskaźnik zasilania
AI/DI GND	Złącze czujnika	ACTIVE	Wskaźnik prawidłowego stanu
RS485	Złącze szeregowe do komunikacji	-	-

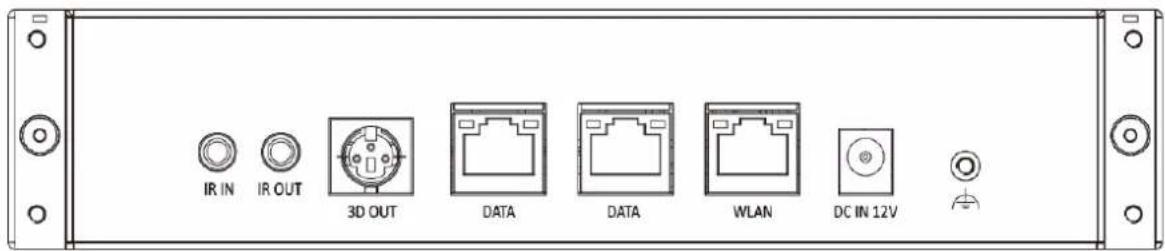

Nazwa	Opis	Nazwa	Opis
IR IN	Wejście umożliwiające podłączanie przewodu czujnika podczerwieni	DATA	Złącze do komunikacji z kartą odbiorczą
IR OUT	Wyjście czujnika podczerwieni	WLAN	Złącze Ethernet
3D OUT	Złącze 3D	DC IN 12V	Złącze zasilania
