Тип продукту	Професійний LED-монітор
Бренд	Hikvision
Модель	DS-D42AM2-N
Розмір екрана	42 дюйми (106,7 см)
Роздільна здатність	1920 x 1080 (Full HD)
Яскравість	350 кд/м²
Контрастність	4000:1
Кут огляду	178°/178° (горизонтальний/вертикальний)
Відеовходи	VGA, HDMI, DVI
Інші роз'єми	RS232, USB (для миші/клавіатури/USB-накопичувача), IR IN/OUT, RS485, WLAN, 3D OUT
Живлення	100-240 В змінного струму, 50/60 Гц
Споживана потужність	≤ 120 Вт (типово)
Розміри (без підставки)	977,8 x 568,6 x 83,2 мм
Вага (без підставки)	Приблизно 15 кг
Основні функції	Дистанційне регулювання екрана, виявлення напруги, температури та освітлення (через вбудовану багатофункціональну плату)
Догляд та чищення	Використовуйте м'яку суху тканину. Не використовуйте хімічні речовини.
Безпека	Не піддавайте впливу вологи, залишайте простір 5 см навколо для вентиляції, не використовуйте в місцях, доступних для дітей.
Запасні частини та ремонтопридатність	Звертайтеся до служби підтримки Hikvision щодо запчастин та ремонту.
Загальна інформація	Інструкція доступна кількома мовами на сайті Hikvision.

Часті запитання - DS-D42AM2-N Hikvision

Як підключити монітор DS-D42AM2-N?

Підключіть кабель живлення до роз'єму DC IN 12V. Використовуйте кабель HDMI, DVI або VGA для підключення монітора до джерела відео. USB-порти призначені для миші, клавіатури або USB-накопичувача.

Які роздільні здатності підтримуються?

Монітор підтримує роздільну здатність Full HD 1920x1080 та сумісні нижчі роздільні здатності.

Як почистити екран?

Вимкніть монітор і використовуйте м'яку суху тканину. Ніколи не використовуйте хімічні речовини, спирт або розчинники.

Що робити, якщо екран залишається чорним?

Перевірте, чи правильно підключений кабель живлення та чи увімкнено джерело відео. Переконайтеся, що монітор отримує живлення (індикатор POWER увімкнено). Якщо проблема не зникає, зверніться до служби підтримки Hikvision.

Чи можна використовувати цей монітор на вулиці?

Ні, монітор призначений для використання в приміщенні. Уникайте прямого сонячного світла, вологи та екстремальних температур.

Як встановити монітор на стіну?

Використовуйте настінне кріплення, сумісне з VESA (не входить до комплекту). Дотримуйтесь інструкцій з монтажу та переконайтеся, що стіна витримує вагу (приблизно 15 кг).

Які аксесуари входять до комплекту?

Монітор постачається з кабелем живлення, кабелем HDMI, кабелем USB та ІЧ-пультом дистанційного керування. Настільна підставка або настінне кріплення не входять до комплекту залежно від версії.

Як налаштувати яскравість або контрастність?

Використовуйте кнопки на моніторі або пульт дистанційного керування для доступу до меню OSD. Перейдіть до налаштувань дисплея, щоб відрегулювати яскравість, контрастність тощо.

Що означає індикатор ACTIVE?

Індикатор ACTIVE показує, що монітор працює нормально. Якщо він блимає або вимкнений, перевірте живлення та з'єднання.

Монітор видає шум (гудіння)?

Легке гудіння може виходити від внутрішнього вентилятора або блоку живлення. Якщо шум гучний або ненормальний, відключіть пристрій і зверніться до технічної служби.

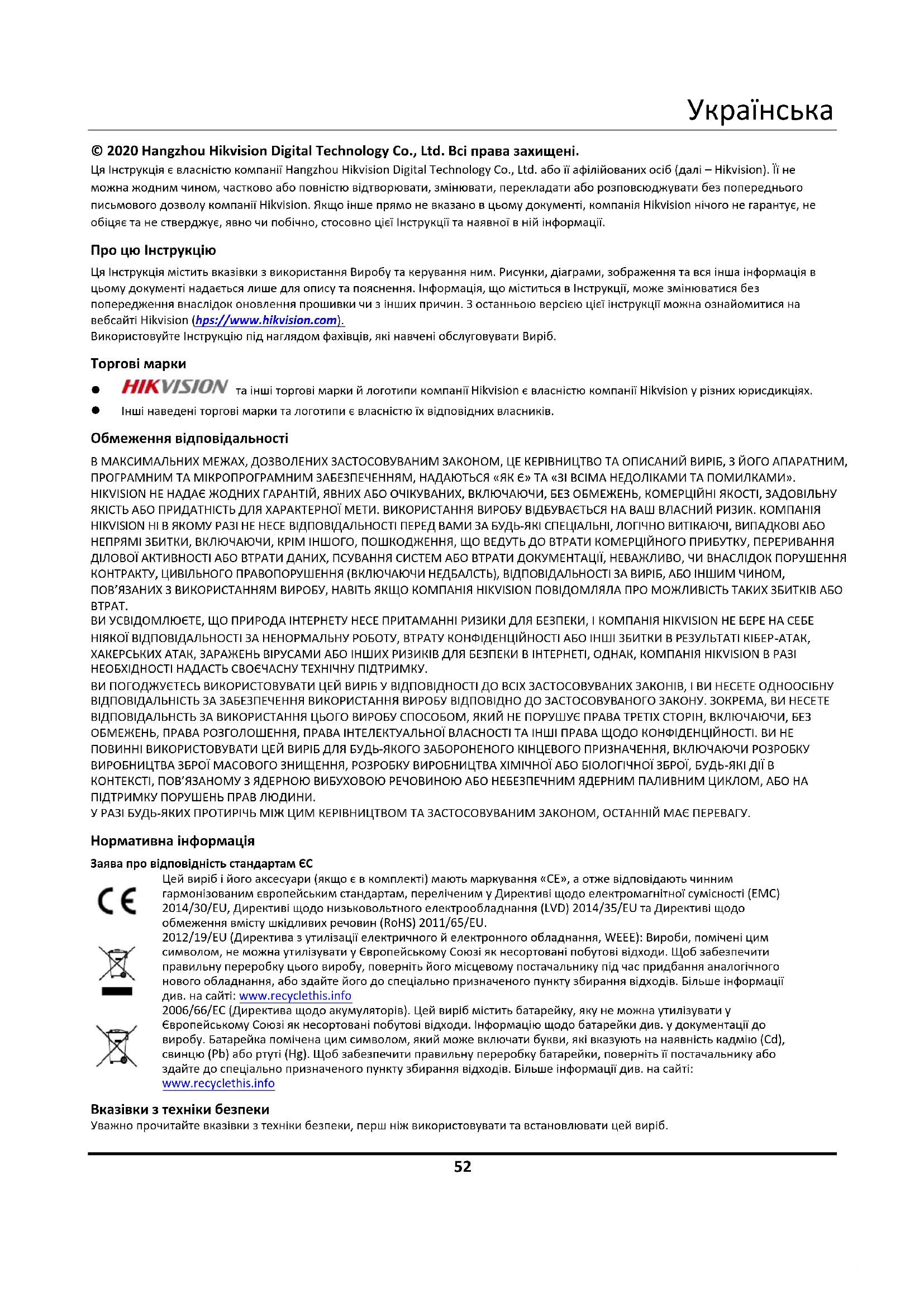

ПОСІБНИК КОРИСТУВАЧА DS-D42AM2-N Hikvision

Ця Інструкція є власністю компанії Hangzhou Hikvision Digital Technology Co., Ltd. або її афілійованих осіб (далі – Hikvision). Її не можна жодним чином, частково або повністю відтворювати, змінювати, перекладати або розповсюджувати без попереднього письмового дозволу компанії Hikvision. Якщо інше прямо не вказано в цьому документі, компанія Hikvision нічого не гарантує, не обіцяє та не стверджує, явно чи побічно, стосовно цієї Інструкції та наявної в ній інформації.

Про цю Інструкцію

Ця Інструкція містить вказівки з використання Виробу та керування ним. Рисунки, діаграми, зображення та вся інша інформація в цьому документі надається лише для опису та пояснення. Інформація, що міститься в Інструкції, може змінюватися без попередження внаслідок оновлення прошивки чи з інших причин. З останньою версією цієї інструкції можна ознайомитися на вебсайті Hikvision (hps://www.hikvision.com).

Використовуйте Інструкцію під наглядом фахівців, які навчені обслуговувати Виріб.

Торгові марки

HIKVISION та інші торгові марки й логотипи компанії Hikvision є власністю компанії Hikvision у різних юрисдикціях.
- Інші наведені торгові марки та логотипи є власністю їх відповідних власників.

Обмеження відповідальності

В МАКСИМАЛЬНИХ МЕЖАХ, ДОЗВОЛЕНИХ ЗАСТОСОВУВАНИМ ЗАКОНОМ, ЦЕ КЕРІВНИЦТВО ТА ОПИСАНИЙ ВИРІБ, З ЙОГО АПАРАТНИМ, ПРОГРАМНИМ ТА МІКРОПРОГРАМНИМ ЗАБЕЗПЕЧЕННЯМ, НАДАЮТЬСЯ «ЯК Є» ТА «ЗІ ВСІМА НЕДОЛІКАМИ ТА ПОМИЛКАМИ». НІКVISION НЕ НАДАЄ ЖОДНИХ ГАРАНТІЙ, ЯВНИХ АБО ОЧІКУВАНИХ, ВКЛЮЧАЮЧИ, БЕЗ ОБМЕЖЕНЬ, КОМЕРЦІЙНІ ЯКОСТІ, ЗАДОВІЛЬНУ ЯКІСТЬ АБО ПРИДАТНІСТЬ ДЛЯ ХАРАКТЕРНОЇ МЕТИ. ВИКОРИСТАННЯ ВИРОБУ ВІДБУВАЄТЬСЯ НА ВАШ ВЛАСНИЙ РИЗИК. КОМПАНІЯ НІКVISION НІ В ЯКОМУ РАЗІ НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ПЕРЕД ВАМИ ЗА БУДЬ-ЯКІ СПЕЦІАЛЬНІ, ЛОГІЧНО ВИТІКАЮЧІ, ВИПАДКОВІ АБО НЕПРЯМІ ЗБИТКИ, ВКЛЮЧАЮЧИ, КРІМ ІНШОГО, ПОШКОДЖЕННЯ, ЩО ВЕДУТЬ ДО ВТРАТИ КОМЕРЦІЙНОГО ПРИБУТКУ, ПЕРЕРИВАННЯ ДІЛОВОЇ АКТИВНОСТІ АБО ВТРАТИ ДАНИХ, ПСУВАННЯ СИСТЕМ АБО ВТРАТИ ДОКУМЕНТАЦІЇ, НЕВАЖЛИВО, ЧИ ВНАСЛІДОК ПОРУШЕННЯ КОНТРАКТУ, ЦИВІЛЬНОГО ПРАВОПОРУШЕННЯ (ВКЛЮЧАЮЧИ НЕДБАЛСТЬ), ВІДПОВІДАЛЬНОСТІ ЗА ВИРІБ, АБО ІНШИМ ЧИНОМ, ПОВ'ЯЗАНИХ З ВИКОРИСТАННЯМ ВИРОБУ, НАВІТЬ ЯКЩО КОМПАНІЯ НІКVISION ПОВІДОМЛЯЛА ПРО МОЖЛИВІСТЬ ТАКИХ ЗБИТКІВ АБО ВТРАТ.

ВИ УСВІДОМЛЮЄТЕ, ЩО ПРИРОДА ІНТЕРНЕТУ НЕСЕ ПРИТАМАННІ РИЗИКИ ДЛЯ БЕЗПЕКИ, І КОМПАНІЯ НІКVISION НЕ БЕРЕ НА СЕБЕ НІЯКОЇ ВІДПОВІДАЛЬНОСТІ ЗА НЕНОРМАЛЬНУ РОБОТУ, ВТРАТУ КОНФІДЕНЦІЙНОСТІ АБО ІНШІ ЗБИТКИ В РЕЗУЛЬТАТІ КІБЕР-АТАК, ХАКЕРСЬКИХ АТАК, ЗАРАЖЕНЬ ВІРУСАМИ АБО ІНШИХ РИЗИКІВ ДЛЯ БЕЗПЕКИ В ІНТЕРНЕТІ, ОДНАК, КОМПАНІЯ НІКVISION В РАЗІ НЕОБХІДНОСТІ НАДАСТЬ СВОЄЧАСНУ ТЕХНІЧНУ ПІДТРИМКУ.

ВИ ПОГОДЖУЄТЕСЬ ВИКОРИСТОВУВАТИ ЦЕЙ ВИРІБ У ВІДПОВІДНОСТІ ДО ВСІХ ЗАСТОСОВУВАНИХ ЗАКОНІВ, І ВИ НЕСЕТЕ ОДНООСІБНУ ВІДПОВІДАЛЬНІСТЬ ЗА ЗАБЕЗПЕЧЕННЯ ВИКОРИСТАННЯ ВИРОБУ ВІДПОВІДНО ДО ЗАСТОСОВУВАНОГО ЗАКОНУ. ЗОКРЕМА, ВИ НЕСЕТЕ ВІДПОВІДАЛЬНСТЬ ЗА ВИКОРИСТАННЯ ЦЬОГО ВИРОБУ СПОСОБОМ, ЯКИЙ НЕ ПОРУШУЄ ПРАВА ТРЕТІХ СТОРІН, ВКЛЮЧАЮЧИ, БЕЗ ОБМЕЖЕНЬ, ПРАВА РОЗГОЛОШЕННЯ, ПРАВА ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ТА ІНШІ ПРАВА ЩОДО КОНФІДЕНЦІЙНОСТІ. ВИ НЕ ПОВИННІ ВИКОРИСТОВУВАТИ ЦЕЙ ВИРІБ ДЛЯ БУДЬ-ЯКОГО ЗАБОРОНЕНОГО КІНЦЕВОГО ПРИЗНАЧЕННЯ, ВКЛЮЧАЮЧИ РОЗРОБКУ ВИРОБНИЦТВА ЗБРОЇ МАСОВОГО ЗНИЩЕННЯ, РОЗРОБКУ ВИРОБНИЦТВА ХІМІЧНОЇ АБО БІОЛОГІЧНОЇ ЗБРОЇ, БУДЬ-ЯКІ ДІЇ В КОНТЕКСТІ, ПОВ'ЯЗАНОМУ З ЯДЕРНОЮ ВИБУХОВОЮ РЕЧОВИНОЮ АБО НЕБЕЗПЕЧНИМ ЯДЕРНИМ ПАЛИВНИМ ЦИКЛОМ, АБО НА ПІДТРИМКУ ПОРУШЕНЬ ПРАВ ЛЮДИНИ.

У РАЗІ БУДЬ-ЯКИХ ПРОТИРІЧЬ МІЖ ЦИМ КЕРІВНИЦТВОМ ТА ЗАСТОСОВУВАНИМ ЗАКОНОМ, ОСТАННІЙ МАЄ ПЕРЕВАГУ.

Нормативна інформація

Заява про відповідність стандартам ЄС

Цей виріб і його аксесуари (якщо є в комплекті) мають маркування «СЕ», а отже відповідають чинним гармонізованим європейським стандартам, переліченим у Директиві щодо електромагнітної сумісності (EMC) 2014/30/EU, Директиві щодо низьковольтного електрообладнання (LVD) 2014/35/EU та Директиві щодо обмеження вмісту шкідливих речовин (RoHS) 2011/65/EU.

2012/19/EU (Директива з утилізації електричного й електронного обладнання, WEEE): Вироби, помічені цим символом, не можна утилізувати у Європейському Союзі як несортовані побутові відходи. Щоб забезпечити правильну переробку цього виробу, поверніть його місцевому постачальнику під час придбання аналогічного нового обладнання, або здайте його до спеціально призначеного пункту збирання відходів. Більше інформації див. на сайті: www.recyclethis.info

2006/66/EC (Директива щодо акумуляторів). Цей виріб містить батарейку, яку не можна утилізувати у Європейському Союзі як несортовані побутові відходи. Інформацію щодо батарейки див. у документації до виробу. Батарейка помічена цим символом, який може включати букви, які вказують на наявність кадмію (Cd), свинцю (Pb) або ртуті (Hg). Щоб забезпечити правильну переробку батарейки, поверніть її постачальнику або здайте до спеціально призначеного пункту збирання відходів. Більше інформації див. на сайті: www.recyclethis.info

Вказівки з техніки безпеки

Уважно прочитайте вказівки з техніки безпеки, перш ніж використовувати та встановлювати цей виріб.

Попередження та застереження

• Це обладнання не підходить для використання у місцях, де можуть перебувати діти.
• ОБЕРЕЖНО. Якщо замінити батарейку на батарейку неправильного типу, виникає ризик вибуху.
• Заміна батарейки на батарейку неправильного типу може зашкодити охороні (наприклад, у разі деяких літієвих батарейок).
• Не кидайте батарейку у вогонь або у гарячу піч і не розбивайте та не розрізуйте батарейку. Це може призвести до вибуху.
• Не залишайте батарейку у місяях з дуже високою температурою. Це може призвести до вибуху або витоку вогненебезпечної рідини або газу.
• Не залишайте батарейку у місяях з дуже низьким атмосферним тиском. Це може призвести до вибуху або витоку вогненебезпечної рідини або газу.
• Утилізуйте використані батарейки згідно з інструкціями.
• Забороняється розміщувати на обладнанні джерела відкритого вогню, як-от свічки, які горять.
• Не можна перешкоджати вентиляції шляхом накривання вентиляційних отворів різними предметами, як-от газетами, скатертинами, шторами тощо. Забороняється блокувати отвори шляхом розміщення пристрою на ліжку, софі, килимі або іншій аналогічній поверхні.
• Задля належної вентиляції забезпечте навколо обладнання принаймні 5 см вільного простору.
• Роз'єм USB обладнання використовується лише для підключення миші, клавіатури або флеш-накопичувача USB.
• Послідовний порт обладнання використовується лише для налагодження.
• Це обладнання не підходить для використання у місцях, де можуть перебувати діти.
• Це обладнання підходить для використання в серверних або місцях із мінімальною висотою 2 м.
  • Ніколи не розміщуйте обладнання на хиткій поверхні. Обладнання може впасти, що може призвести до серйозної травми або смерті.

Огляд

Багатофункціональна плата другого покоління є аксесуаром контролера світлодіодного дисплея і призначена для реалізації таких функцій, як дистанційне налаштування екрана, виявлення напруги, виявлення температури та розпізнавання світла.

Фізичні роз'єми

Типи інтерфейсів багатофункціональних плат відрізняються в залежності від моделі пристрою. Рисунки нижче наводяться лише для ілюстрації.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

POWER

ACTIVE

Назва	Опис	Назва	Опис
12V GND	Інтерфейс датчика	RS232	Послідовний інтерфейс для віддаленої передачі даних
3.3V GND (SCL SDA)	Інтерфейс датчика	POWER	Індикатор живлення
AI/DI GND	Інтерфейс датчика	ACTIVE	Індикатор нормального стану роботи
RS485	Послідовний інтерфейс для передачі даних	-	-

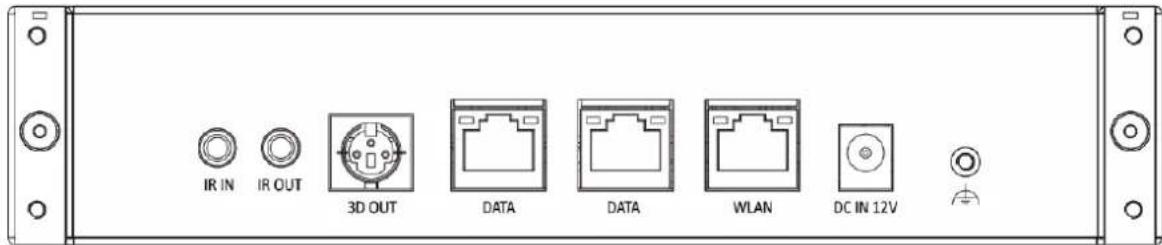

Назва	Опис	Назва	Опис
IR IN	Інтерфейс інфрачервоного входу для підключення ІЧ-кабелю подовження	DATA	Інтерфейс підключення плати приймача
IR OUT	Інтерфейс інфрачервоного виходу	WLAN	Інтерфейс Ethernet
3D OUT	Інтерфейс 3D	DC IN 12V	Роз'єм живлення
