DS-D42AM2-N - Monitor Hikvision - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LED professionale
Marca	Hikvision
Modello	DS-D42AM2-N
Dimensioni schermo	42 pollici (106,7 cm)
Risoluzione	1920 x 1080 (Full HD)
Luminosità	350 cd/m²
Rapporto di contrasto	4000:1
Angolo di visione	178°/178° (orizzontale/verticale)
Ingressi video	VGA, HDMI, DVI
Altri connettori	RS232, USB (per mouse/tastiera/chiavetta USB), IR IN/OUT, RS485, WLAN, 3D OUT
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	≤ 120 W (tipico)
Dimensioni (senza supporto)	977,8 x 568,6 x 83,2 mm
Peso (senza supporto)	Circa 15 kg
Funzioni principali	Regolazione dello schermo a distanza, rilevamento di tensione, temperatura e luce (tramite scheda multifunzione integrata)
Manutenzione e pulizia	Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non esporre all'umidità, lasciare uno spazio di 5 cm intorno per la ventilazione, non utilizzare in luoghi accessibili ai bambini.
Ricambi e riparabilità	Contattare il servizio clienti Hikvision per ricambi e riparazioni.
Informazioni generali	Manuale disponibile in più lingue sul sito Hikvision.

Domande frequenti - DS-D42AM2-N Hikvision

Come collegare il monitor DS-D42AM2-N ?

Collegare il cavo di alimentazione alla presa DC IN 12V. Utilizzare un cavo HDMI, DVI o VGA per collegare il monitor alla fonte video. Le porte USB sono riservate al mouse, alla tastiera o a una chiavetta USB.

Quali sono le risoluzioni supportate ?

Il monitor supporta la risoluzione Full HD 1920x1080 e le risoluzioni inferiori compatibili.

Come pulire lo schermo ?

Spegnere il monitor e utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti chimici, alcol o solventi.

Cosa fare se lo schermo rimane nero ?

Verificare che il cavo di alimentazione sia correttamente collegato e che la fonte video sia accesa. Assicurarsi che il monitor sia acceso (spia POWER accesa). Se il problema persiste, contattare il supporto Hikvision.

Posso utilizzare questo monitor all'esterno ?

No, il monitor è progettato per uso interno. Evitare l'esposizione diretta al sole, all'umidità e a temperature estreme.

Come installare il monitor a muro ?

Utilizzare un supporto a muro compatibile VESA (non fornito). Seguire le istruzioni di montaggio e assicurarsi che il muro possa sostenere il peso (circa 15 kg).

Quali accessori sono inclusi ?

Il monitor viene fornito con un cavo di alimentazione, un cavo HDMI, un cavo USB e un telecomando IR. Il supporto da tavolo o a muro non è incluso a seconda delle versioni.

Come regolare la luminosità o il contrasto ?

Utilizzare i pulsanti situati sul monitor o il telecomando per accedere al menu OSD. Navigare nelle impostazioni di visualizzazione per regolare luminosità, contrasto, ecc.

Cosa significa la spia ACTIVE ?

La spia ACTIVE indica che il monitor funziona normalmente. Se lampeggia o è spenta, verificare l'alimentazione e le connessioni.

Il monitor emette rumore (ronzio) ?

Un leggero ronzio può provenire dalla ventola interna o dall'alimentazione. Se il rumore è forte o anomalo, scollegare l'apparecchio e contattare il servizio tecnico.

MANUALE UTENTE DS-D42AM2-N Hikvision

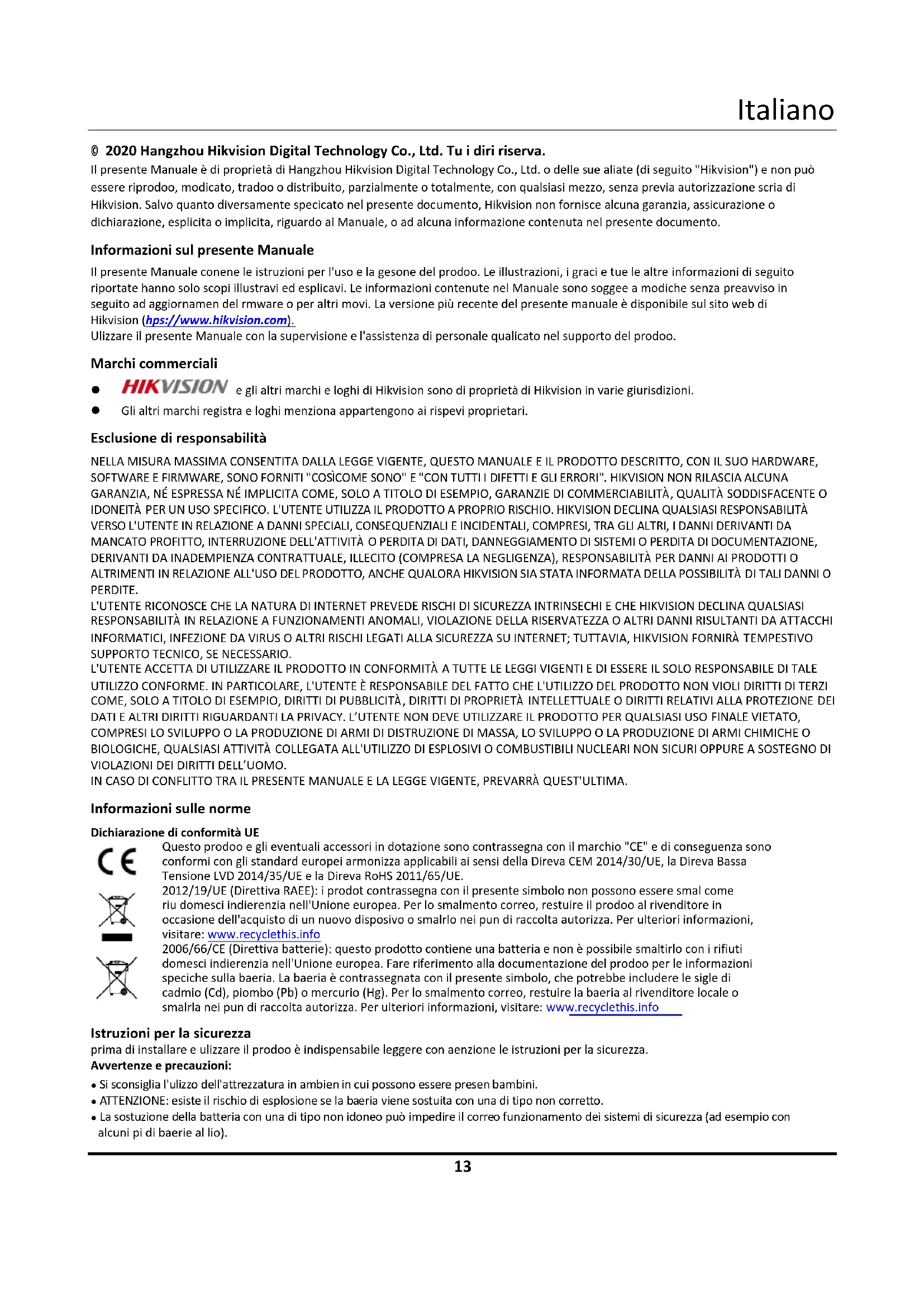

Il presente Manuale è di proprietà di Hangzhou Hikvision Digital Technology Co., Ltd. o delle sue aliate (di seguito "Hikvision") e non può essere riprodoo, modificato, tradoo o distribuito, parzialmente o totalmente, con qualsiasi mezzo, senza previa autorizzazione scria di Hikvision. Salvo quanto diversamente specicato nel presente documento, Hikvision non fornisce alcuna garanzia, assicurazione o dichiarazione, esplicita o implicita, riguardo al Manuale, o ad alcuna informazione contenuta nel presente documento.

Informazioni sul presente Manuale

Il presente Manuale conene le istruzioni per l'uso e la gesone del prodoo. Le illustrazioni, i graci e tue le altre informazioni di seguito riportate hanno solo scopi illustravi ed esplicavi. Le informazioni contenute nel Manuale sono soggee a modiche senza preavviso in seguito ad aggiornamen del rmware o per altri movi. La versione più recente del presente manuale è disponibile sul sito web di Hikvision (hps://www.hikvision.com).

Ulizzare il presente Manuale con la supervisione e l'assistenza di personale qualicato nel supporto del prodoo.

Marchi commerciali

• HIKVISION e gli altri marchi e loghi di Hikvision sono di proprietà di Hikvision in varie giurisdizioni.
  Gli altri marchi registra e loghi menziona appartengono ai rispevi proprietari.

Esclusione di responsabilità

NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE VIGENTE, QUESTO MANUALE E IL PRODOTTO DESCRITTO, CON IL SUO HARDWARE, SOFTWARE E FIRMWARE, SONO FORNITI "COSICOME SONO" E "CON TUTTI I DIFETTI E GLI ERRORI". HIKVISION NON RILASCIA ALCUNA GARANZIA, NÉ ESPRESSA NÉ IMPLICITA COME, SOLO A TITOLO DI ESEMPIO, GARANZIE DI COMMERCIBILITÀ, QUALITÀ SODDISFACENTE O IDONEITÀ PER UN USO SPECIFICO. L'UTENTE UTILIZZA IL PRODOTTO A PROPRIO RISCHIO. HIKVISION DECLINA QUALSIASI RESPONSABILITÀ VERSO L'UTENTE IN RELAZIONE A DANNI SPECIALI, CONSEQUENZIALI E INCIDENTALI, COMPRESI, TRA GLI ALTRI, I DANNI DERIVANTI DA MANCATO PROFITTO, INTERRUZIONE DELL'ATTIVITÀ O PERDITA DI DATI, DANNEGGIAMENTO DI SISTEMI O PERDITA DI DOCUMENTAZIONE, DERIVANTI DA INADEMPIENZA CONTRATTUALE, ILLECITO (COMPRESA LA NEGLIGENZA), RESPONSABILITÀ PER DANNI AI PRODOTTI O ALTRIMENTI IN RELAZIONE ALL'USO DEL PRODOTTO, ANCHE QUALORA HIKVISION SIA STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI O PERDITE.

L'UTENTE RICONOSCE CHE LA NATURA DI INTERNET PREVEDE RISCHI DI SICUREZZA INTRINSECHI E CHE HIKVISION DECLINA QUALSIASI RESPONSABILITÀ IN RELAZIONE A FUNZIONAMENTI ANOMALI, VIOLAZIONE DELLA RISERVATEZZA O ALTRI DANNI RISULTANTI DA ATTACCHI INFORMATICI, INFEZIONE DA VIRUS O ALTRI RISCHI LEGATI ALLA SICUREZZA SU INTERNET; TUTTAVIA, HIKVISION FORNIRÀ TEMPESTIVO SUPPORTO TECNICO, SE NECESSARIO.

L'UTENTE ACCETTA DI UTILIZZARE IL PRODOTTO IN CONFORMITÀ A TUTTE LE LEGGI VIGENTI E DI ESSERE IL SOLO RESPONSABILE DI TALE UTILIZZO CONFORME. IN PARTICOLARE, L'UTENTE È RESPONSABILE DEL FATTO CHE L'UTILIZZO DEL PRODOTTO NON VIOLI DIRITTI DI TERZI COME, SOLO A TITOLO DI ESEMPIO, DIRITTI DI PUBBLICITÀ, DIRITTI DI PROPRIETÀ INTELLETTUALE O DIRITTI RELATIVI ALLA PROTEZIONE DEI DATI E ALTRI DIRITTI RIGUARDANTI LA PRIVACY. L'UTENTE NON DEVE UTILIZZARE IL PRODOTTO PER QUALSIASI USO FINALE VIETATO, COMPRESI LO SVILUPPO O LA PRODUZIONE DI ARMI DI DISTRUZIONE DI MASSA, LO SVILUPPO O LA PRODUZIONE DI ARMI CHIMICHE O BIOLOGICHE, QUALSIASI ATTIVITÀ COLLEGATA ALL'UTILIZZO DI ESPLOSIVI O COMBUSTIBILI NUCLEARI NON SICURI OPPURE A SOSTEGNO DI VIOLAZIONI DEI DIRITTI DELL'UOMO.

IN CASO DI CONFLITTO TRA IL PRESENTE MANUALE E LA LEGGE VIGENTE, PREVARRÀ QUEST'ULTIMA.

Informazioni sulle norme

Dichiarazione di conformità UE

Questo prodoo e gli eventuali accessori in dotazione sono contrassegna con il marchio "CE" e di conseguenza sono conformi con gli standard europei armonizza applicabili ai sensi della Direva CEM 2014/30/UE, la Direva Bassa Tensione LVD 2014/35/UE e la Direva RoHS 2011/65/UE.

2012/19/UE (Direttiva RAEE): i prodot contrassegna con il presente simbolo non possono essere smal come riu domesci indierenzia nell'Unione europea. Per lo smalmento correo, restuire il prodoo al rivenditore in occasione dell'acquisto di un nuovo dispositivo o smalrlo nei pun di raccolta autorizza. Per ulteriori informazioni, visitare: www.recyclethis.info

2006/66/CE (Direttiva batterie): questo prodotto contiene una batteria e non è possibile smaltirlo con i rifiuti domesci indierenzia nell'Unione europea. Fare riferimento alla documentazione del prodoo per le informazioni speciche sulla baeria. La baeria è contrassegnata con il presente simbolo, che potrebbe includere le sigle di cadmio (Cd), piombo (Pb) o mercurio (Hg). Per lo smalmento correo, restuire la baeria al rivenditore locale o smalrla nei pun di raccolta autorizza. Per ulteriori informazioni, visitare: www.recyclethis.info

Istruzioni per la sicurezza

prima di installare e ulizzare il prodoo è indispensabile leggere con aenzione le istruzioni per la sicurezza.

Avvertenze e precauzioni:

• Si sconsiglia l'ulizzo dell'attrezzatura in ambien in cui possono essere presen bambini.
• ATTENZIONE: esiste il rischio di esplosione se la baeria viene sostuita con una di tipo non corretto.

• La sostuzione della batteria con una di tipo non idoneo può impedire il correo funzionamento dei sistemi di sicurezza (ad esempio con alcuni pi di baerie al lio).

• Non geare le baerie nel fuoco o in un forno caldo ed evitare di schiacciarle o tagliarle, per prevenire il rischio di esplosioni.

• Le batterie esposte a temperature ambientali eccessive possono esplodere o subire perdite di liquidi o gas infiammabili.
• Le batterie sottoposte a una pressione atmosferica estremamente bassa possono esplodere o subire perdite di liquidi o gas inammabili.
• Smalre le baerie usate seguendo le istruzioni.
• Non collocare sull'attrezzatura sorgen di amme libere, quali candele accese.
• Non ostacolare la venlazione ostruendo le feritoie con oggei come giornali, tovaglie, tende e cosivia. Le prese d'aria non devono mai essere ostruite, neanche appoggiando l'arezzatura su le, divani, tappe o altre superci simili.
• Per garantire una venlazione adeguata, lasciare una distanza di almeno 5 cm intorno all'attrezzatura.
• La porta USB dell'attrezzatura serve per collegare mouse, tastiere o unità USB esterne.
• La porta seriale del dispositivo serve solo per attività di debugging.
• Si sconsiglia l'ulizzo dell'attrezzatura in ambien in cui possono essere presen bambini.
• La presente attrezzatura è adatta all'uso in sale server e ambien con almeno 2 metri di altezza.
• Non collocare mai l'attrezzatura in una posizione instabile. L'arezzatura potrebbe cadere, causando lesioni personali gravi e anche mortali.

Panoramica

La scheda mulfunzione di seconda generazione è un accessorio del controller per display a LED e, come tale, è in grado di può implementare funzioni quali regolazione di schermi remo, rilevamento di tensione elerica e temperature e sensori di luce.

Interfaccia sica

I pi di interfaccia delle schede mulfunzione possono variare in base al modello del prodoo. La immagini che seguono sono fornite solo a scopo esemplicavo.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

POWER

ACTIVE

Nome	Descrizione	Nome	Descrizione
12V GND	Interfaccia sensore	RS232	Interfaccia seriale per telecomunicazioni remote
3.3V GND (SCL SDA)	Interfaccia sensore	POWER	Indicatore di alimentazione
AI/DI GND	Interfaccia sensore	ACTIVE	Indicatore dello stato di funzionamento normale
RS485	Interfaccia seriale per telecomunicazioni	-	-

Nome	Descrizione	Nome	Descrizione
IR IN	Interfaccia per ingresso a infrarossi, va connessa a un cavo di prolunga IR	DATA	Interfaccia di connessione alla scheda ricevente
IR OUT	Interfaccia per uscita a infrarossi	WLAN	Interfaccia Ethernet
3D OUT	Interfaccia 3D	DC IN 12V	Interfaccia dialimentazione
