Tipo di prodotto	Controllore display LED
Marca	Hikvision
Modello	DS-D42V24-H
Utilizzo principale	Videowall LED, sale riunioni, studi, aeroporti, pubblicità
Ingressi video	2 x HDMI, 4 x DVI
Uscite video	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI anteprima)
Uscite rete per pannelli LED	24 porte DATA (RJ45)
Connettività aggiuntiva	Ethernet, USB, AUDIO OUT, GENLOCK (ingresso/uscita), 3D sync
Alimentazione	100–240 V AC, 50/60 Hz
Display integrato	Schermo LCD per informazioni (luminosità, indirizzo IP, risoluzione, sorgente)
Impostazioni	Luminosità (manopola), selezione sorgente (pulsante SOURCE), menu tramite manopola
Gestione software	Client desktop per attivazione e configurazione (indirizzo IP, porta, credenziali)
Ventilazione	Spazio libero minimo 20 cm attorno al dispositivo, non ostruire le aperture
Funzioni di sicurezza	Messa a terra obbligatoria, fusibile bipolare/neutro, protezione contro le sovratensioni
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno asciutto, non esporre a liquidi
Parti di ricambio e riparabilità	Fusibile sostituibile (stesso tipo e calibro), batteria interna (tipo CR, sostituzione da parte di un professionista)
Certificazioni	CE (EMC 2014/30/UE, bassa tensione 2014/35/UE, RoHS 2011/65/UE), RAEE 2012/19/UE
Temperatura ambiente	Evitare ambienti estremamente caldi (rischio di esplosione della batteria)
Garanzia	Garanzia limitata Hikvision (vedere condizioni sul sito ufficiale)

Domande frequenti - DS-D42V24-H Hikvision

Come configurare un videowall LED con questo controllore ?

Collegare i pannelli LED alle 24 porte DATA, quindi utilizzare il client software per configurare l'unione. Assicurarsi che i segnali GENLOCK siano sincronizzati se necessario.

Quali sono le sorgenti video compatibili ?

Il controllore accetta sorgenti HDMI e DVI. Dispone di 2 ingressi HDMI e 4 ingressi DVI. È possibile passare da una all'altra tramite il pulsante SOURCE.

Come regolare la luminosità del display ?

In modalità normale (fuori dal menu), ruotare la manopola verso sinistra o destra per regolare la luminosità. Lo schermo LCD mostra il valore in tempo reale.

Cosa fare se non viene visualizzata alcuna immagine ?

Verificare che il cavo di alimentazione sia collegato e l'interruttore acceso. Assicurarsi che la sorgente sia selezionata correttamente (pulsante SOURCE). Controllare anche le connessioni dei cavi HDMI/DVI e lo stato dei pannelli LED.

Come aggiornare il firmware del controllore ?

Scaricare l'ultima versione del firmware dal sito Hikvision, quindi utilizzare il client software per eseguire l'aggiornamento tramite Ethernet. Seguire le istruzioni fornite con il file.

Qual è la risoluzione massima supportata ?

La risoluzione massima dipende dal numero di pannelli LED collegati e dalla loro risoluzione individuale. Il controllore gestisce risoluzioni elevate grazie alle sue 24 uscite DATA. Consultare la documentazione tecnica per i limiti esatti.

Come ripristinare il controllore alle impostazioni di fabbrica ?

Tenere premuto il pulsante FONCTION durante l'accensione fino a quando lo schermo LCD mostra 'Reset'. Rilasciare e confermare. Tutte le impostazioni verranno cancellate.

Posso utilizzare questo controllore con cavi lunghi ?

Sì, ma la qualità del segnale può degradarsi oltre i 15 m per HDMI/DVI. Utilizzare ripetitori o cavi di alta qualità per lunghe distanze.

Come pulire il dispositivo ?

Scollegare l'alimentazione. Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti liquidi o abrasivi. Non pulire le aperture di ventilazione con oggetti appuntiti.

Cosa significano gli indicatori sul pannello frontale ?

Il controllore dispone di un display LCD che mostra le informazioni di sistema (luminosità, IP, risoluzione, sorgente). Gli indicatori aggiuntivi (SOURCE, FONCTION) indicano lo stato attuale.

MANUALE UTENTE DS-D42V24-H Hikvision

Il presente Manuale è di proprietà di Hangzhou Hikvision Digital Technology Co., Ltd. o delle sue affiliate (di seguito "Hikvision") e non può essere riprodotto, modificato, tradotto o distribuito, parzialmente o totalmente, con qualsiasi mezzo, senza previa autorizzazione scritta di Hikvision. Se non diversamente specificato nel presente documento, Hikvision non fornisce alcuna garanzia, assicurazione o dichiarazione, esplicita o implicita, riguardo al Manuale, o ad alcuna informazione contenuta nel presente documento.

Informazioni sul presente Manuale

Il presente Manuale contiene le istruzioni per l'uso e la gestione del prodotto. Le illustrazioni, i grafici e tutte le altre informazioni che seguono hanno solo scopi illustrativi ed esplicativi. Le informazioni contenute nel Manuale sono soggette a modifiche senza preavviso in seguito ad aggiornamenti del firmware o per altri motivi. La versione più recente del presente manuale è disponibile sul sito web di Hikvision (https://www.hikvision.com).

Utilizzare il presente Manuale con la supervisione e l'assistenza di personale qualificato nel supporto del prodotto.

Marchi commerciali

• HIKVISION e gli altri marchi registrati e loghi di Hikvision sono di proprietà di Hikvision nelle varie giurisdizioni.
  Gli altri marchi registrati e loghi menzionati appartengono ai rispettivi proprietari.
• HDMI I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri Paesi.

Esclusione di responsabilità

NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE VIGENTE, QUESTO MANUALE E IL PRODOTTO DESCRITTO, CON IL SUO HARDWARE, SOFTWARE E FIRMWARE, SONO FORNITI "COSICOME SONO" E "CON TUTTI I DIFETTI E GLI ERRORI". HIKVISION NON RILASCIA ALCUNA GARANZIA, NÉ ESPRESSA NÉ IMPLICITA COME, SOLO A TITOLO DI ESEMPIO, GARANZIE DI COMMERCIBILITÀ, QUALITÀ SODDISFACENTE O IDONEITÀ PER UN USO SPECIFICO. L'UTENTE UTILIZZA IL PRODOTTO A PROPRIO RISCHIO. HIKVISION DECLINA QUALSIASI RESPONSABILITÀ VERSO L'UTENTE IN RELAZIONE A DANNI SPECIALI, CONSEQUENZIALI E INCIDENTALI, COMPRESI, TRA GLI ALTRI, I DANNI DERIVANTI DA MANCATO PROFITTO, INTERRUZIONE DELL'ATTIVITÀ O PERDITA DI DATI, DANNEGGIAMENTO DI SISTEMI O PERDITA DI DOCUMENTAZIONE, DERIVANTI DA INADEMPIENZA CONTRATTUALE, ILLECITO (COMPRESA LA NEGLIGENZA), RESPONSABILITÀ PER DANNI AI PRODOTTO O ALTRIMENTI IN RELAZIONE ALL'USO DEL PRODOTTO, ANCHE QUALORA HIKVISION SIA STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI O PERDITE.

L'UTENTE RICONOSCE CHE LA NATURA DI INTERNET PREVEDE RISCHI DI SICUREZZA INTRINSECI E CHE HIKVISION DECLINA QUALSIASI RESPONSABILITÀ IN RELAZIONE A FUNZIONAMENTI ANOMALI, VIOLAZIONE DELLA RISERVATEZZA O ALTRI DANNI RISULTANTI DA ATTACCHI INFORMATICI, INFEZIONE DA VIRUS O ALTRI RISCHI LEGATI ALLA SICUREZZA SU INTERNET; TUTTAVIA, HIKVISION FORNIRÀ TEMPESTIVO SUPPORTO TECNICO, SE NECESSARIO.

L'UTENTE ACCETTA DI UTILIZZARE IL PRODOTTO IN CONFORMITÀ A TUTTE LE LEGGI VIGENTI E DI ESSERE IL SOLO RESPONSABILE DI TALE UTILIZZO CONFORME. IN PARTICOLARE, L'UTENTE È RESPONSABILE DEL FATTO CHE L'UTILIZZO DEL PRODOTTO NON VIOLI DIRITTI DI TERZI COME, SOLO A TITOLO DI ESEMPIO, DIRITTI DI PUBBLICITÀ, DIRITTI DI PROPRIETÀ INTELLETTUALE O DIRITTI RELATIVI ALLA PROTEZIONE DEI DATI E ALTRI DIRITTI RIGUARDANTI LA PRIVACY. L'UTENTE NON DEVE UTILIZZARE IL PRODOTTO PER QUALSIASI USO FINALE VIETATO, COMPRESI LO SVILUPPO O LA PRODUZIONE DI ARMI DI DISTRUZIONE DI MASSA, LO SVILUPPO O LA PRODUZIONE DI ARMI CHIMICHE O BIOLOGICHE, QUALSIASI ATTIVITÀ COLLEGATA ALL'UTILIZZO DI ESPLOSIVI O COMBUSTIBILI NUCLEARI NON SICURI OPPURE A SOSTEGNO DI VIOLAZIONI DEI DIRITTI DELL'UOMO.

IN CASO DI CONFLITTO TRA IL PRESENTE MANUALE E LA LEGGE VIGENTE, PREVARRÀ QUEST'ULTIMA.

Informazioni sulle norme

Dichiarazione di conformità UE

Questo prodotto e gli eventuali accessori in dotazione sono contrassegnati con il marchio "CE" e sono quindi conformi alle norme europee armonizzate vigenti di cui alla Direttiva EMC 2014/30/UE, alla Direttiva LVD 2014/35/UE, alla Direttiva RoHS 2011/65/UE.

2012/19/UE (Direttiva RAEE): i prodotti contrassegnati con il presente simbolo non possono essere smaltiti come rifiuti domestici indifferenziati nell'Unione europea. Per lo smaltimento corretto, restituire il prodotto al rivenditore in occasione dell'acquisto di un nuovo dispositivo o smaltirlo nei punti di raccolta autorizzati. Per ulteriori informazioni, visitare: www.recyclethis.info

2006/66/CE (direttiva batterie): questo prodotto contiene una batteria e non è possibile smaltirlo con i rifiuti domestici indifferenziati nell'Unione europea. Consultare la documentazione del prodotto per le informazioni specifiche sulla batteria. La batteria è contrassegnata con il presente simbolo, che potrebbe includere le sigle di cadmio (Cd), piombo (Pb) o mercurio (Hg). Per lo smaltimento corretto, restituire la batteria al rivenditore locale o smaltirla nei punti di raccolta autorizzati. Per ulteriori informazioni, visitare: www.recyclethis.info

Istruzioni per la sicurezza

Prima di installare e utilizzare il prodotto è indispensabile leggere con attenzione le istruzioni per la sicurezza.

Avvertenze e precauzioni:

• Questo è un prodotto di Classe A e può causare interferenze radio; in tal caso l'utente dovrà adottare contromisure adeguate.
• Durante l'uso del prodotto è indispensabile rispettare rigorosamente le normative nazionali e locali sulla sicurezza elettrica.
• L'attrezzatura non deve essere esposta a schizzi o gocciolamenti di liquidi; non poggiare sull'attrezzatura oggetti contenenti liquidi, ad esempio vasi.
• ATTENZIONE: Per ridurre il rischio di incendi, sostituire i fusibili solo con altri dello stesso tipo e dello stesso valore nominale.
• ATTENZIONE: Fusibili bipolari/neutri. Dopo l'entrata in funzione dei fusibili, parti dell'attrezzatura possono rimanere cariche e costituire un rischio in fase di riparazione.
• L'attrezzatura deve essere collegata a una presa di corrente dotata di messa a terra.
• Verificare il corretto cablaggio dei terminali prima di collegare l'alimentazione CA.
• 4 indica il rischio di scosse elettriche e che il cablaggio esterno connesso ai terminali deve essere installato da personale competente.
• L'attrezzatura è stata progettata per poter essere modificata, in caso di necessità, per il collegamento a un sistema di alimentazione elettrica IT.
• Non utilizzare il dispositivo in ambienti in cui possono essere presenti bambini.
• ATTENZIONE: Esiste il rischio di esplosione se la batteria viene sostituita con una di tipo non corretto.
• La sostituzione della batteria con una di tipo non idoneo può impedire il corretto funzionamento dei sistemi di sicurezza (ad esempio con alcuni tipi di batterie al litio).
• Non gettare le batterie nel fuoco o in un forno caldo ed evitare di schiacciarle o tagliarle, per prevenire il rischio di esplosioni.
• Le batterie esposte a temperature ambientali eccessive possono esplodere o perdere liquidi o gas infiammabili.
• Le batterie sottoposte a una pressione atmosferica estremamente bassa possono esplodere o perdere liquidi o gas infiammabili.
• Smaltire le batterie usate seguendo le istruzioni.
• Non collocare sull'attrezzatura sorgenti di fiamme libere, come candele accese.
• Non ostruire la ventilazione coprendo le aperture di aerazione con oggetti come giornali, tovaglie, tende ecc. Le aperture non devono essere ostruite posizionando il dispositivo su letti, divani, tappeti o superfici simili.
• Per garantire una ventilazione adeguata, mantenere una distanza minima di almeno 20 cm intorno all'attrezzatura.
• La porta USB dell'attrezzatura serve per collegare mouse, tastiere o unità USB esterne.
• Non utilizzare il dispositivo in ambienti in cui possono essere presenti bambini.
• Installare l'attrezzatura seguendo le istruzioni del presente manuale.
• Per prevenire lesioni personali, questa attrezzatura deve essere saldamente montata nell'armadietto, nel rispetto delle istruzioni di installazione.
• Tenersi lontani dalle lame della ventola. Scollegare l'alimentazione elettrica durante la manutenzione.
• Tenere l'attrezzatura a 90^ durante il suo spostamento o utilizzo.

Panoramica

Il controller per display a LED multi-input può essere utilizzato per realizzare senza problemi videowall formati da unità display full-color di qualsiasi dimensione. È ideale per applicazioni in sale riunioni, studi televisivi, palestre, aeroporti, banche, dispositivi pubblicitari e sistemi home theater.

Interfaccia

Le interfacce del controller per display a LED possono variare in base al modello. La immagini che seguono sono fornite solo a scopo esemplificativo.

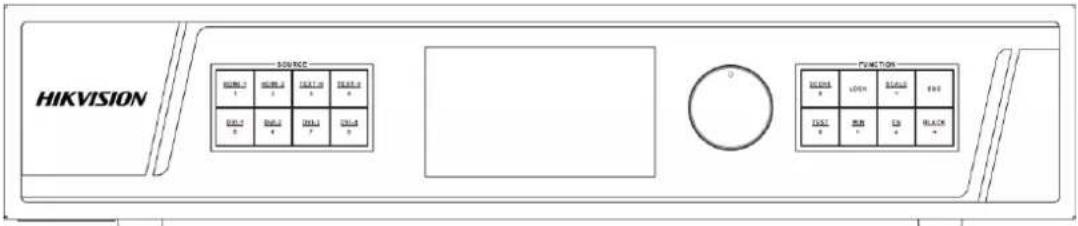

Indicatore	Descrizione	Indicatore	Descrizione
SORGENTE	Seleziona la sorgente del segnale, inclusi HDMI, TEXT e DVI	FUNZIONE	Pulsante Funzione. Scansionare il codice QR sul coperchio per maggiori dettagli.
Pannello LCD	Mostra informazioni quali luminosità, indirizzo IP del dispositivo, risoluzione di ingressi/uscite, tipo di sorgente di segnale e stato di blocco dei menu	Pomello	Modalità normale (non Modalità menu): ruotare a sinistra/destra la manopola per regolare la luminositàModalità menu: ruotare a sinistra/destra la manopola per scegliere le voci di menu; premere per confermare la scelta o accedere al prossimo menu

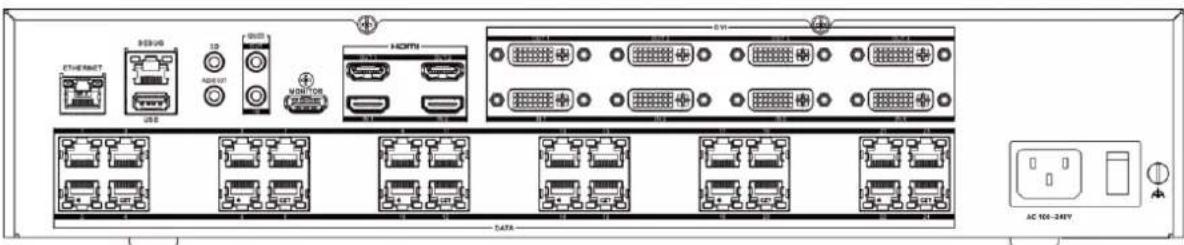

Interfaccia	Descrizione	Interfaccia	Descrizione	Interfaccia	Descrizione
ETHERNET	Segnale in ingresso/uscita Ethernet	USB	Interfaccia USB	AUDIO OUT	Uscita audio
MONITOR	Uscita pre-monitor HDMI	HDMI OUT 1~2/IN 1~2	Ingresso/uscita 1~2 per segnale HDMI	DVI OUT 1~4/IN 1~4	Ingresso/uscita 1~4 per segnale DVI
DATA 1~24	Uscita interfaccia di rete 24	CA 100 V ~ 240 V	Interfaccia di alimentazione	DEBUG	Interfaccia di debug
3D	Uscita segnale 3D sincronizzato	GENLOCK OUT/IN	Ingresso/uscita del segnale sincronizzato unione automatica	Interruttore	Interruttore di alimentazione

Attivazione e Accesso

Eseguire il client e attivare il dispositivo richiesto tramite password. Per effettuare l'accesso, inserire indirizzo IP, n. di porta, nome utente e password nell'interfaccia di accesso.
