DS-D42V24-H - Monitor Hikvision - Kostenlose Bedienungsanleitung

Produkttyp	LED-Anzeigesteuerung
Marke	Hikvision
Modell	DS-D42V24-H
Hauptverwendung	LED-Videowand, Besprechungsräume, Studios, Flughäfen, Werbung
Videoeingänge	2 x HDMI, 4 x DVI
Videoausgänge	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI-Vorschau)
Netzwerkausgänge für LED-Panels	24 DATA-Ports (RJ45)
Zusätzliche Konnektivität	Ethernet, USB, AUDIO OUT, GENLOCK (Eingang/Ausgang), 3D-Synchronisation
Stromversorgung	100–240 V AC, 50/60 Hz
Integriertes Display	LCD-Bildschirm für Informationen (Helligkeit, IP-Adresse, Auflösung, Quelle)
Einstellungen	Helligkeit (Drehregler), Quellenauswahl (SOURCE-Taste), Menü über Drehregler
Softwareverwaltung	Desktop-Client zur Aktivierung und Konfiguration (IP-Adresse, Port, Anmeldedaten)
Belüftung	Mindestens 20 cm Freiraum um das Gerät, Lüftungsschlitze nicht blockieren
Sicherheitsfunktionen	Erdung erforderlich, zweipoliger/Neutral-Sicherung, Überspannungsschutz
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen, trockenes Tuch verwenden, nicht Flüssigkeiten aussetzen
Ersatzteile und Reparierbarkeit	Austauschbare Sicherung (gleicher Typ und Nennwert), interne Batterie (Typ CR, Austausch durch Fachpersonal)
Zertifizierungen	CE (EMV 2014/30/EU, Niederspannung 2014/35/EU, RoHS 2011/65/EU), WEEE 2012/19/EU
Umgebungstemperatur	Extrem heiße Umgebungen vermeiden (Batterieexplosionsgefahr)
Garantie	Eingeschränkte Garantie von Hikvision (Bedingungen auf der offiziellen Website)

Häufig gestellte Fragen - DS-D42V24-H Hikvision

Wie konfiguriere ich eine LED-Videowand mit diesem Controller?

Schließen Sie die LED-Panels an die 24 DATA-Ports an, und verwenden Sie dann den Software-Client, um die Splicing-Konfiguration vorzunehmen. Stellen Sie sicher, dass die GENLOCK-Signale bei Bedarf synchronisiert sind.

Welche Videoquellen sind kompatibel?

Der Controller akzeptiert HDMI- und DVI-Quellen. Er verfügt über 2 HDMI-Eingänge und 4 DVI-Eingänge. Sie können über die SOURCE-Taste zwischen ihnen umschalten.

Wie stelle ich die Helligkeit der Anzeige ein?

Im Normalmodus (außerhalb des Menüs) drehen Sie den Drehregler nach links oder rechts, um die Helligkeit anzupassen. Der LCD-Bildschirm zeigt den Wert in Echtzeit an.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob das Netzkabel eingesteckt und der Schalter eingeschaltet ist. Stellen Sie sicher, dass die Quelle korrekt ausgewählt ist (SOURCE-Taste). Überprüfen Sie auch die HDMI-/DVI-Kabelverbindungen und den Zustand der LED-Panels.

Wie aktualisiere ich die Firmware des Controllers?

Laden Sie die neueste Firmware-Version von der Hikvision-Website herunter, und verwenden Sie dann den Software-Client, um das Update über Ethernet durchzuführen. Befolgen Sie die mit der Datei gelieferten Anweisungen.

Was ist die maximale unterstützte Auflösung?

Die maximale Auflösung hängt von der Anzahl der angeschlossenen LED-Panels und deren individueller Auflösung ab. Der Controller verwaltet hohe Auflösungen dank seiner 24 DATA-Ausgänge. Konsultieren Sie die technische Dokumentation für die genauen Grenzen.

Wie setze ich den Controller auf die Werkseinstellungen zurück?

Halten Sie die FONCTION-Taste beim Einschalten gedrückt, bis der LCD-Bildschirm 'Reset' anzeigt. Loslassen und bestätigen. Alle Einstellungen werden gelöscht.

Kann ich diesen Controller mit langen Kabeln verwenden?

Ja, aber die Signalqualität kann bei HDMI/DVI über 15 m hinaus nachlassen. Verwenden Sie Repeater oder hochwertige Kabel für lange Strecken.

Wie reinige ich das Gerät?

Netzstecker ziehen. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Reinigen Sie die Lüftungsschlitze nicht mit spitzen Gegenständen.

Was bedeuten die Anzeigen auf der Vorderseite?

Der Controller verfügt über einen LCD-Bildschirm, der Systeminformationen (Helligkeit, IP, Auflösung, Quelle) anzeigt. Die zusätzlichen Anzeigen (SOURCE, FONCTION) zeigen den aktuellen Status an.

BEDIENUNGSANLEITUNG DS-D42V24-H Hikvision

© 2022 Hangzhou Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist Eigentum der Hangzhou Hikvision Digital Technology Co., Ltd. oder ihrer Tochtergesellschaften (im Folgenden als „Hikvision“ bezeichnet) und sie darf ohne vorherige schriftliche Genehmigung von Hikvision weder ganz noch teilweise reproduziert, geändert, übersetzt oder verteilt werden. Sofern hier nicht ausdrücklich anders angegeben, bietet Hikvision keine ausdrücklichen oder implizierten Garantien, Gewährleistungen oder Darstellungen bezüglich der Bedienungsanleitung und der darin enthaltenen Informationen.

Hinweise zu dieser Bedienungsanleitung

Die Bedienungsanleitung enthält Anleitungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme, Abbildungen und alle sonstigen Informationen dienen nur der Beschreibung und Erklärung. Die Änderung der in der Bedienungsanleitung enthaltenen Informationen ist aufgrund von Firmware-Aktualisierungen oder aus anderen Gründen vorbehalten. Die neueste Version dieser Bedienungsanleitung finden Sie auf der Website von Hikvision (https://www.hikvision.com).

Bitte verwenden Sie diese Bedienungsanleitung unter Anleitung und Unterstützung von Fachleuten, die für den Support des Produkts geschult sind.

Markenzeichen

• HIKVISION und andere Marken und Logos von Hikvision sind das Eigentum von Hikvision in verschiedenen Ländern.
• Andere hier erwähnte Marken und Logos sind Eigentum ihrer jeweiligen Inhaber.
• HDMI Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Haftungsausschluss

DIESE BEDIENUNGSANLEITUNG UND DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND FIRMWARE WERDEN, SOWEIT GESETZLICH ZULÄSSIG, IN DER „VORLIEGENDEN FORM“ UND MIT „ALLEN FEHLERN UND IRRTÜMERN“ BEREITGESTELLT. HIKVISION ÜBERNIMMT KEINE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF DIE MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. DIE NUTZUNG DES PRODUKTS DURCH SIE ERFOLGT AUF IHRE EIGENE GEFAHR. IN KEINEM FALL IST HIKVISION IHNEN GEGENÜ BER HAFTBAR FÜR BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIEßLICH, JEDOCH NICHT DARAFB BESCHRÄNKT, VERLUST VON GESCHÄFTSGEWINNEN, GESCHÄFTSUNTERBRECHUNG, DATENVERLUST, SYSTEMBESCHÄDIGUNG, VERLUST VON DOKUMENTATIONEN, SEI ES AUFGRUND VON VERTRAGSBRUCH, UNERLAUBTER HANDLUNG (EINSCHLIEßLICH FAHRLÄSSIGKEIT), PRODUKTHAFTUNG ODER ANDERWEITIG, IN VERBINDUNG MIT DER VERWENDUNG DIESES PRODUKTS, SELBST WENN HIKVISION ÜBER DIE MÖGLICHKEIT DERARTIGER SCHÄDEN ODER VERLUSTE INFORMIERT WAR.

SIE ERKENNEN AN, DASS DIE NATUR DES INTERNETS DAMIT VERBUNDENE SICHERHEITSRISIKEN BEINHALTET. HIKVISION ÜBERNIMMT KEINE VERANTWORTUNG FÜR ANORMALEN BETRIEB, DATENVERLUST ODER ANDERE SCHÄDEN, DIE SICH AUS CYBERANGRIFFEN, HACKERANGRIFFEN, VIRUSINFEKTION ODER ANDEREN SICHERHEITSRISIKEN IM INTERNET ERGEBEN. HIKVISION WIRD JEDOCH BEI BEDARF ZEITNAH TECHNISCHEN SUPPORT LEISTEN.

SIE STIMMEN ZU, DIESES PRODUKT IN ÜBEREINSTIMMUNG MIT ALLEN GELTENDEN GESETZEN ZU VERWENDEN, UND SIE SIND ALLEIN DAFÜR VERANTWORTLICH, DASS IHRE VERWENDUNG GEGEN KEINE GELTENDEN GESETZE VERSTÖ BT. INSBESONDERE SIND SIE DAFÜR VERANTWORTLICH, DIESES PRODUKT SO ZU VERWENDEN, DASS DIE RECHTE DRITTER NICHT VERLETZT WERDEN, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF VERÖ FFENTLICHUNGSRECHTE, DIE RECHTE AN GEISTIGEM EIGENTUM ODER DEN DATENSCHUTZ UND ANDERE PERSÖ NLICHKEITSRECHTE. SIE DÜRFEN DIESES PRODUKT NICHT FÜR VERBOTENE ENDANWENDUNGEN VERWENDEN, EINSCHLIESSLICH DER ENTWICKLUNG ODER HERSTELLUNG VON MASSENVERNICHTUNGSWAFFEN, DER ENTWICKLUNG ODER HERSTELLUNG CHEMISCHER ODER BIOLOGISCHER WAFFEN, JEGLICHER AKTIVITÄ TEN IM ZUSAMMENHANG MIT EINEM NUKLEAREN SPRENGKÖ RPER ODER UNSICHEREN NUKLEAREN BRENNSTOFFKREISLAUF BZW. ZUR UNTERSTÜ TZUNG VON MENSCHENRECHTSVERLETZUNGEN.

IM FALL VON WIDERSPRÜCHEN ZWISCHEN DIESER BEDIENUNGSANLEITUNG UND GELTENDEM RECHT IST LETZTERES MASSGEBLICH.

Behördliche Informationen

EU-Konformitätserklärung

Dieses Produkt und – sofern zutreffend – das mitgelieferte Zubehör sind mit „CE“ gekennzeichnet und entsprechen daher den geltenden harmonisierten europäischen Normen gemäß der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU.

2012/19/EU (Elektroaltgeräte-Richtlinie): Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden. Für korrektes Recycling geben Sie dieses Produkt an Ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen. Für weitere Informationen siehe: www.recyclethis.info

2006/66/EC (Batterierichtlinie): Dieses Produkt enthält eine Batterie, die innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden darf. Siehe Produktdokumentation für spezifische Hinweise zu Batterien. Die Batterie ist mit diesem Symbol gekennzeichnet, das zusätzlich die Buchstaben Cd für Cadmium, Pb für Blei oder Hg für Quecksilber enthalten kann. Für korrektes Recycling geben Sie die Batterie an Ihren örtlichen Fachhändler zurück oder entsorgen Sie sie an einer der Sammelstellen. Für weitere Informationen siehe: www.recyclethis.info

Sicherheitshinweis

Lesen Sie die Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt verwenden und installieren.

Warnungen und Sicherheitshinweise:

• Dies ist ein Produkt der Klasse A und es kann Funkstörungen verursachen. In diesem Fall kann vom Nutzer verlangt werden, angemessene Maßnahmen zu ergreifen.
• Bei der Verwendung des Produkts müssen die elektrischen Sicherheitsbestimmungen des Landes oder der Region strikt eingehalten werden.
• Das Gerät vor tropfenden oder spritzenden Flüssigkeiten schützen. Auf dem Gerät dürfen keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen, abgestellt werden.
• ACHTUNG: Um die Feuergefahr zu verringern, ersetzen Sie Sicherungen nur durch Sicherungen des gleichen Typs und der gleichen Leistung.
• ACHTUNG: Zweipolige/Neutral-Sicherung. Nach dem Ansprechen der Sicherung können Teile des Geräts, die unter Spannung bleiben, bei der Wartung eine Gefahr darstellen.
• Das Gerät muss an eine geerdete Netzsteckdose angeschlossen werden.
• Achten Sie auf die korrekte Verkabelung der Klemmen für den Anschluss an ein Wechselstromnetz.
• weist auf gefährliche Spannung hin, sodass die an die Klemmen angeschlossene externe Verkabelung von einer fachkundigen Person installiert werden muss.
• Das Gerät wurde, falls erforderlich, für den Anschluss an ein IT-Stromverteilungssystem angepasst.
• Das Gerät ist nicht für den Einsatz an Orten geeignet, an denen sich wahrscheinlich Kinder aufhalten.
• ACHTUNG: Bei Austausch der Batterie durch einen falschen Typ besteht Explosionsgefahr.
• Unsachgemäßer Austausch der Batterien durch einen falschen Typ kann eine Schutzvorrichtung umgehen (z. B. bei einigen Lithium-Batterietypen).
• Batterien nicht durch Verbrennen, in einem heißen Ofen oder Zerkleinern oder Zerschneiden entsorgen. Das kann zu einer Explosion führen.
• Bewahren Sie Batterien nicht in einer Umgebung mit extrem hoher Temperatur auf. Das kann zu einer Explosion oder zum Auslaufen von entflammbarer Flüssigkeit oder Gas führen.
• Setzen Sie Batterien keinem extrem niedrigen Luftdruck aus. Das kann zu einer Explosion oder zum Auslaufen von entflammbarer Flüssigkeit oder Gas führen.
• Entsorgen Sie verbrauchte Batterien entsprechend der Anleitung.
• Stellen Sie keine offenen Flammen (wie brennende Kerzen) auf dem Gerät ab.
• Die Belüftung darf nicht durch Abdecken der Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen usw. behindert werden.
  Die Ö ffnungen dürfen niemals durch Aufstellen des Geräts auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche blockiert werden.
• Halten Sie einen Mindestabstand von 20 cm um das Gerät herum ein, um ausreichende Belüftung zu gewährleisten.
• Der USB-Anschluss des Geräts wird nur zum Anschluss einer Maus, einer Tastatur oder eines USB-Flash-Laufwerks verwendet.
• Das Gerät ist nicht für den Einsatz an Orten geeignet, an denen sich wahrscheinlich Kinder aufhalten.
• Installieren Sie das Gerät gemäß den Anweisungen in diesem Handbuch.
• Um Verletzungen zu vermeiden, muss dieses Gerät gemäß der Installationsanleitung sicher in einem Schrank installiert werden.
• Halten Sie Körperteile von den Lüfterflügeln fern. Unterbrechen Sie die Stromversorgung während der Wartung.
• Halten Sie das Gerät aufrecht, wenn Sie es umsetzen oder verwenden.

Ü berblick

Der Mehrfach-LED-Display-Controller kann mit Vollfarb-Displaygeräten verwendet werden, um eine nahtlose Videowand in beliebigen Abmessungen zu erhalten. Er ist für Konferenzräume, Studios, Fitnessstudios, Flughäfen, Banken, Werbung, Heimkinos usw. geeignet.

Anschluss

Die Anschlüsse des LED-Display-Controllers können je nach Modell variieren. Die folgenden Abbildungen dienen nur zur Veranschaulichung.

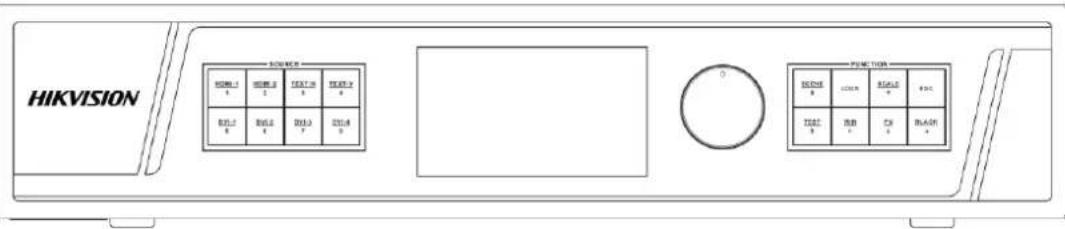

Statusanzeige	Beschreibung	Statusanzeige	Beschreibung
QUELLE	Auswahl der Signalquelle, einschließlich HDMI, TEXT und DVI	FUNKTION	Funktionstaste. Scannen Sie für weitere Informationen den QR-Code auf dem Umschlag.
LCD-Bildschirm	Anzeigedaten wie Helligkeit, Geräte-IP, Eingangs-/Ausgangsauflösung, Signalquellentyp, Menüsperrstatus	Drehknopf	Normalmodus (nicht Menümodus): Nach rechts/links drehen, um die Helligkeit einzustellenMenümodus: Nach rechts/links drehen, um einen Menüpunkt auszuwählen; drücken, um das nächste Menü auszuwählen oder aufzurufen

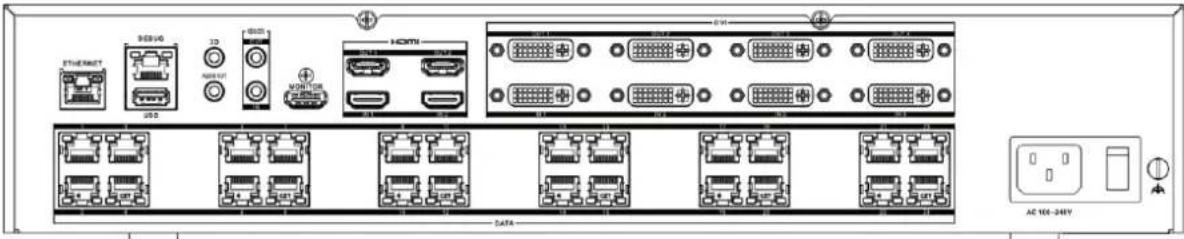

Anschluss	Beschreibung	Anschluss	Beschreibung	Anschluss	Beschreibung
ETHERNET	Ethernet Signal-Eingang/-Ausgang	USB	USB-Anschluss	AUDIO OUT	Audioausgang
MONITOR	HDMI-Vorüberwachungsausgang	HDMI OUT 1~2/IN 1~2	HDMI-Signalausgang/-eingang 1-2	DVI OUT 1~4/ IN 1~4	DVI-Signalausgang/-eingang 1-4
DATA 1~24	24 Netzwerk-schnittstellenausgang	100 - 240 AC V	Stromanschluss	DEBUG	Fehlersuche-Schnittstelle
3D	3D synchronisierter Signalausgang	GENLOCK OUT/IN	Zusammengesetzter, synchronisierter Signaleingang/-ausgang	Kippschalter	Ein/Aus-Schalter

Aktivierung und Anmeldung

Starten Sie den Client und aktivieren Sie das gewünschte Gerät mit Passwort. Navigieren Sie in das Anmeldemenü und geben Sie IP-Adresse, Portnummer, Benutzername und Passwort ein, um sich anzumelden.
