Type de produit	Contrôleur d'affichage LED
Marque	Hikvision
Modèle	DS-D42V24-H
Utilisation principale	Muraille d'écrans LED, salles de réunion, studios, aéroports, publicité
Entrées vidéo	2 x HDMI, 4 x DVI
Sorties vidéo	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI pré-visualisation)
Sorties réseau pour panneaux LED	24 ports DATA (RJ45)
Connectivité supplémentaire	Ethernet, USB, AUDIO OUT, GENLOCK (entrée/sortie), 3D sync
Alimentation	100–240 V AC, 50/60 Hz
Affichage intégré	Écran LCD pour informations (luminosité, adresse IP, résolution, source)
Réglages	Luminosité (molette), sélection source (bouton SOURCE), menu via molette
Gestion logicielle	Client de bureau pour activation et configuration (adresse IP, port, identifiants)
Ventilation	Espace libre minimum 20 cm autour de l'appareil, ne pas obstruer les orifices
Fonctions de sécurité	Mise à la terre obligatoire, fusible bipolaire/neutre, protection contre les surtensions
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec, ne pas exposer aux liquides
Pièces détachées et réparabilité	Fusible remplaçable (même type et calibre), batterie interne (type CR, remplacement par professionnel)
Certifications	CE (EMC 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE), DEEE 2012/19/UE
Température ambiante	Éviter les environnements extrêmement chauds (risque d'explosion de batterie)
Garantie	Garantie limitée Hikvision (voir conditions sur le site officiel)

FOIRE AUX QUESTIONS - DS-D42V24-H Hikvision

Comment configurer une muraille d'écrans LED avec ce contrôleur ?

Connectez les panneaux LED aux 24 ports DATA, puis utilisez le client logiciel pour configurer l'épissage. Assurez-vous que les signaux GENLOCK sont synchronisés si nécessaire.

Quelles sont les sources vidéo compatibles ?

Le contrôleur accepte les sources HDMI et DVI. Il dispose de 2 entrées HDMI et 4 entrées DVI. Vous pouvez basculer entre elles via le bouton SOURCE.

Comment régler la luminosité de l'affichage ?

En mode normal (hors menu), tournez la molette vers la gauche ou la droite pour ajuster la luminosité. L'écran LCD affiche la valeur en temps réel.

Que faire si aucune image ne s'affiche ?

Vérifiez que le câble d'alimentation est branché et l'interrupteur allumé. Assurez-vous que la source est correctement sélectionnée (bouton SOURCE). Contrôlez également les connexions des câbles HDMI/DVI et l'état des panneaux LED.

Comment mettre à jour le firmware du contrôleur ?

Téléchargez la dernière version du firmware sur le site Hikvision, puis utilisez le client logiciel pour effectuer la mise à jour via Ethernet. Suivez les instructions fournies avec le fichier.

Quelle est la résolution maximale supportée ?

La résolution maximale dépend du nombre de panneaux LED connectés et de leur résolution individuelle. Le contrôleur gère des résolutions élevées grâce à ses 24 sorties DATA. Consultez la documentation technique pour les limites exactes.

Comment réinitialiser le contrôleur aux paramètres d'usine ?

Maintenez enfoncé le bouton FONCTION lors de la mise sous tension jusqu'à ce que l'écran LCD affiche 'Reset'. Relâchez et confirmez. Tous les paramètres seront effacés.

Puis-je utiliser ce contrôleur avec des câbles longs ?

Oui, mais la qualité du signal peut se dégrader au-delà de 15 m pour le HDMI/DVI. Utilisez des répéteurs ou des câbles de haute qualité pour les longues distances.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs. Ne nettoyez pas les orifices de ventilation avec des objets pointus.

Que signifient les voyants sur le panneau avant ?

Le contrôleur dispose d'un écran LCD qui affiche les informations système (luminosité, IP, résolution, source). Les voyants supplémentaires (SOURCE, FONCTION) indiquent l'état actuel.

MODE D'EMPLOI DS-D42V24-H Hikvision

© 2022 Hangzhou Hikvision Digital Technology Co., Ltd. Tous droits réservés.

Ce manuel appartient à Hangzhou Hikvision Digital Technology Co., Ltd. ou ses filiales (ci-après dénommé « Hikvision ») et ne peut pas être reproduit, modifié, traduit, ou publié, en partie ou dans sa totalité, en aucune façon que ce soit, sans l'autorisation écrite préalable de Hikvision. Sauf indication contraire expresse dans le présent document, Hikvision ne donne aucune garantie ou ne fait aucune représentation, expresse ou implicite, concernant le manuel, ou les informations qu'il contient.

À propos de ce manuel

Ce manuel fournit des instructions d'utilisation et de gestion du produit. Les images, les tableaux, les figures et toutes les autres informations ci-après ne sont donnés qu'à titre de description et d'explication. Les informations contenues dans ce manuel sont modifiables sans préavis, en raison d'une mise à jour d'un micrologiciel ou pour d'autres raisons. Veuillez trouver la dernière version de ce manuel sur le site Internet de Hikvision (https://www.hikvision.com).

Veuillez utiliser ce mode d'emploi avec les conseils et l'assistance de professionnels spécialement formés dans la prise en charge de ce produit.

Marques déposées

• HIKVISION et d'autres marques de commerce et logos de Hikvision appartiennent à Hikvision dans divers pays.
• Toutes les autres marques et tous les logos mentionnés appartiennent à leurs propriétaires respectifs.
• Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Clause d'exclusion de responsabilité

DANS LES LIMITES AUTORISÉES PAR LA LOI EN VIGUEUR, LE PRÉSENT MANUEL ET LE PRODUIT DÉCRIT, AINSI QUE SON MATÉRIEL, SES LOGICIELS ET SES MICROLOGICIELS, SONT FOURNIS « EN L'ÉTAT » ET « AVEC CES FAIBLESSES ET ERREURS ». HIKVISION NE FAIT AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, DE QUALITÉ MARCHANDE, DE QUALITÉ SATISFAISANTE, OU D'ADÉQUATION À UN USAGE PARTICULIER. VOUS UTILISEZ LE PRODUIT À VOS PROPRES RISQUES. HIKVISION NE SERA EN AUCUN CAS TENU RESPONSABLE POUR TOUT DOMMAGE SPÉCIAL, CONSÉCUTIF, ACCESSOIRE OU INDIRECT, Y COMPRIS, ENTRE AUTRES, LES DOMMAGES RELATIFS À LA PERTE DE PROFITS D'ENTREPRISE, À L'INTERRUPTION D'ACTIVITÉS COMMERCIALES, OU LA PERTE DES DONNÉES, LA CORRUPTION DES SYSTÈMES, OU LA PERTE DES DOCUMENTS, S'ILS SONT BASÉS SUR UNE VIOLATION DE CONTRAT, UNE FAUTE (Y COMPRIS LA NÉGLIGENCE), LA RESPONSABILITÉ EN MATIÈRE DE PRODUITS, OU AUTRE, EN RAPPORT AVEC L'UTILISATION DU PRODUIT, MÊME SI HIKVISION A ÉTÉ INFORMÉ DE LA POSSIBILITÉ D'UN TEL DOMMAGE OU D'UNE TELLE PERTE.

VOUS RECONNAISSEZ QUE LA NATURE D'INTERNET EST SOURCE DE RISQUES DE SÉCURITÉ INHÉRENTS, ET HIKVISION SE DÉGAGE DE TOUTE RESPONSABILITÉ EN CAS DE FONCTIONNEMENT ANORMAL, DIVULGATION D'INFORMATIONS CONFIDENTIELLES OU AUTRES DOMMAGES DÉCOULANT D'UNE CYBERATTAQUE, D'UN PIRATAGE INFORMATIQUE, D'UNE INFECTION PAR DES VIRUS, OU AUTRES RISQUES DE SÉCURITÉ LIÉS À INTERNET ; TOUTEFOIS, HIKVISION FOURNIRA UNE ASSISTANCE TECHNIQUE DANS LES DÉLAIS, LE CAS ÉCHÉANT. VOUS ACCEPTEZ D'UTILISER CE PRODUIT CONFORMÉMENT À L'ENSEMBLE DES LOIS EN VIGUEUR. IL EST DE VOTRE RESPONSABILITÉ EXCLUSIVE DE VEILLER À CE QUE VOTRE UTILISATION SOIT CONFORME À LA LOI APPLICABLE. IL VOUS APPARTIENT SURTOUT D'UTILISER CE PRODUIT D'UNE MANIÈRE QUI NE PORTE PAS ATTEINTE AUX DROITS DE TIERS, Y COMPRIS, MAIS SANS S'Y LIMITER, LES DROITS DE PUBLICITÉ, LES DROITS DE PROPRIÉTÉ INTELLECTUELLE, OU LA PROTECTION DES DONNÉES ET D'AUTRES DROITS À LA VIE PRIVÉE. VOUS NE DEVEZ PAS UTILISER CE PRODUIT POUR TOUTE UTILISATION FINALE INTERDITE, NOTAMMENT LA MISE AU POINT OU LA PRODUCTION D'ARMES DE DESTRUCTION MASSIVE, LA MISE AU POINT OU LA FABRICATION D'ARMES CHIMIQUES OU BIOLOGIQUES, LES ACTIVITÉS DANS LE CONTEXTE LIÉ AUX EXPLOSIFS NUCLÉAIRES OU AU CYCLE DU COMBUSTIBLE NUCLÉAIRE DANGEREUX, OU SOUTENANT LES VIOLATIONS DES DROITS DE L'HOMME.

EN CAS DE CONFLIT ENTRE CE MANUEL ET LES LOIS EN VIGUEUR, CES DERNIÈRES PRÉVALENT.

Réglementation

Déclaration de conformité UE

Ce produit et, le cas échéant, les accessoires fournis portent la marque « CE » attestant de leur conformité aux normes européennes harmonisées en vigueur regroupées sous la directive sur les émissions

électromagnétiques 2014/30/UE, la directive sur les basses tensions 2014/35/UE et la directive RoHS 2011/65/UE. 2012/19/UE (directive DEEE) : Dans l'Union européenne, les produits portant ce pictogramme ne doivent pas être déposés dans une décharge municipale où le tri des déchets n'est pas pratiqué. Pour un recyclage adéquat, remettez ce produit à votre revendeur lors de l'achat d'un nouvel équipement équivalent, ou déposez-le dans un lieu de collecte prévu à cet effet. Pour plus de précisions, rendez-vous sur : www.recyclethis.info

2006/66/CE (directive sur les batteries) : Ce produit renferme une batterie qui ne doit pas être déposée dans une décharge municipale où le tri des déchets n'est pas pratiqué, dans l'Union européenne. Pour plus de précisions sur la batterie, reportez-vous à sa documentation. La batterie porte le pictogramme ci-contre, qui peut inclure la mention Cd (cadmium), Pb (plomb) ou Hg (mercure). Pour la recycler correctement, renvoyez la batterie à votre revendeur ou déposez-la dans un point de collecte prévu à cet effet. Pour plus de précisions, rendez-vous sur : www.recyclethis.info

Consignes de sécurité

Vous devez lire attentivement les consignes de sécurité avant d'utiliser et d'installer le produit.

Avertissements et précautions :

• Cet appareil est un produit de classe A, et peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à devoir prendre des mesures adéquates.
• En utilisant le produit, vous devez respecter la réglementation relative à la sécurité électrique de votre pays ou région.
• L'équipement ne doit pas être exposé aux gouttes ou aux éclaboussures et aucun objet rempli de liquide, comme un vase, ne doit être placé sur l'équipement.
• ATTENTION : Pour réduire le risque d'incendie, remplacez-le uniquement par un fusible de même type et de même calibre.
• ATTENTION : Fusible bipolaire/neutre. Après l'activation du fusible, les parties de l'équipement qui restent sous tension peuvent représenter un danger pendant une opération d'entretien.
• L'équipement doit être connecté à une prise de courant reliée à la terre.
• Assurez-vous d'effectuer un câblage approprié des bornes pour un branchement à une alimentation secteur.

- indique une tension dangereuse. De ce fait, le câblage externe connecté aux bornes nécessite d'être installé par une personne qualifiée.

- L'équipement a été conçu, lorsque nécessaire, et modifié pour être connecté à un système à neutre impédant.

- Cet équipement n'est pas adapté à un usage dans les endroits où des enfants sont susceptibles d'être présents.

- ATTENTION : Il y a un risque d'explosion lorsque la pile est remplacée par une pile de type incorrect.

- Le remplacement de la pile par une pile du mauvais type peut conduire à l'annulation d'une protection (par exemple, dans le cas de certains types de batteries au lithium).

- Ne jetez pas une batterie au feu ou dans un four chaud, ni ne broyez mécaniquement ou découpez une batterie, car cela pourrait engendrer une explosion.

- Ne laissez pas une batterie dans un environnement ambiant extrêmement chaud, car vous encourez un risque d'explosion ou une fuite de liquide ou de gaz inflammable.

- N'exposez pas une batterie à des pressions atmosphériques extrêmement basses, car vous encourez un risque d'explosion ou une fuite de liquide ou de gaz inflammable.

- Éliminez les batteries usées conformément aux instructions.

- Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'équipement.

- La ventilation ne doit pas être gênée en recouvrant les orifices d'aération avec des objets tels que journaux, nappes, rideaux, etc. Les ouvertures ne doivent jamais être bloquées en plaçant l'équipement sur un lit, un canapé, un tapis ou toute autre surface similaire.

- Gardez un espace minimum de 20 cm autour de l'équipement pour assurer une ventilation suffisante.

- Le port USB de l'équipement est uniquement utilisé pour la connexion d'une souris, d'un clavier ou d'une clé USB.

- Cet équipement n'est pas adapté à un usage dans les endroits où des enfants sont susceptibles d'être présents.

- Installez l'équipement conformément aux instructions de ce manuel.

- Afin d'éviter toute blessure, cet équipement doit être correctement installé dans l'armoire selon les instructions d'installation.

- Tenez les parties du corps éloignées des pales du ventilateur. Débranchez la source d'alimentation pendant l'opération d'entretien.

- Gardez l'équipement à un angle de 90^ lorsque vous déplacez ou utilisez celui-ci.

Vue d'ensemble

Le contrôleur d'affichage LED à entrées multiples peut être utilisé avec les unités d'affichage couleur pour obtenir un mur vidéo homogène dans toutes les dimensions. Il convient aux salles de réunion, studios, salles de sport, aéroports, banques, à la publicité, au home cinéma, etc.

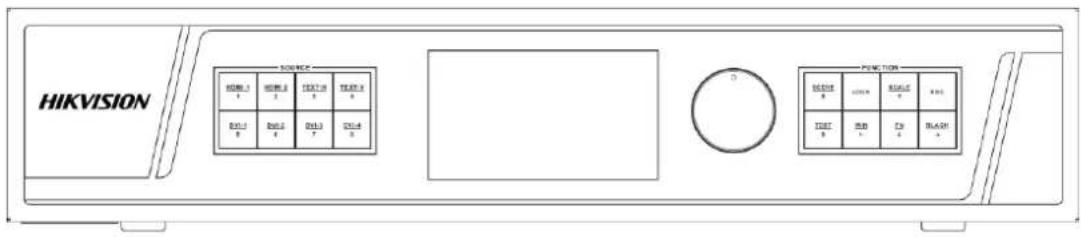

Interface

Les interfaces du contrôleur d'affichage LED peuvent varier selon le modèle du produit. Les figures ci-dessous sont présentées uniquement à des fins d'illustration.

Indicateur	Description	Indicateur	Description
SOURCE	Sélectionnez la source du signal, notamment HDMI, TEXT et DVI.	FONCTION	Bouton de fonction. Scannez le code QR sur le couvercle pour plus de détails.
Écran LCD	Affiche des informations telles que la luminosité, l'adresse IP de l'appareil, la résolution d'entrée/sortie, le type de source de signal, l'état de verrouillage du menu	Bouton	Mode Normal (pas le mode Menu) : tourner vers la gauche/droite pour régler la luminositéMode Menu : tourner vers la gauche/droite pour sélectionner un élément du menu ; appuyer pour sélectionner ou accéder au menu suivant

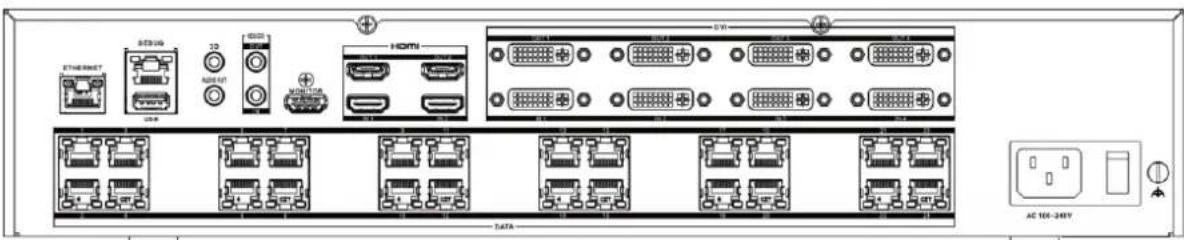

Interface	Description	Interface	Description	Interface	Description
ETHERNET	Signal Ethernet Entrée/sortie	USB	Interface USB	AUDIO OUT	Sortie audio
MONITOR	Sortie pré-moniteur HDMI	HDMI OUT 1~2/IN 1~2	Sortie/entrée du signal HDMI 1~2	DVI OUT 1~4/IN 1~4	Sortie/entrée du signal DVI 1~4
DATA 1~24	24 sorties de port réseau	100 à 240 V CA	Interface d'alimentation	DEBUG	Interface de dépannage
3D	Sortie de signal synchronisé 3D	GENLOCK OUT/IN	Entrée/sortie de signaux synchronisés par auto-épissage.	Interrupteur à bascule	Interrupteur d'alimentation

Activation et connexion

Exécutez le client et activez l'appareil souhaité à l'aide du mot de passe. Accédez à l'interface de connexion et saisissez l'adresse IP, le numéro de port, le nom d'utilisateur et le mot de passe pour vous connecter.
