Tipo de producto	Controlador de pantalla LED
Marca	Hikvision
Modelo	DS-D42V24-H
Uso principal	Muro de pantallas LED, salas de reuniones, estudios, aeropuertos, publicidad
Entradas de video	2 x HDMI, 4 x DVI
Salidas de video	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI previsualización)
Salidas de red para paneles LED	24 puertos DATA (RJ45)
Conectividad adicional	Ethernet, USB, AUDIO OUT, GENLOCK (entrada/salida), 3D sync
Alimentación	100–240 V AC, 50/60 Hz
Pantalla integrada	Pantalla LCD para información (brillo, dirección IP, resolución, fuente)
Ajustes	Brillo (rueda), selección de fuente (botón SOURCE), menú mediante rueda
Gestión de software	Cliente de escritorio para activación y configuración (dirección IP, puerto, credenciales)
Ventilación	Espacio libre mínimo 20 cm alrededor del dispositivo, no obstruir los orificios
Funciones de seguridad	Conexión a tierra obligatoria, fusible bipolar/neutro, protección contra sobretensiones
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco, no exponer a líquidos
Piezas de repuesto y reparabilidad	Fusible reemplazable (mismo tipo y calibre), batería interna (tipo CR, reemplazo por profesional)
Certificaciones	CE (EMC 2014/30/UE, baja tensión 2014/35/UE, RoHS 2011/65/UE), RAEE 2012/19/UE
Temperatura ambiente	Evitar entornos extremadamente calientes (riesgo de explosión de batería)
Garantía	Garantía limitada Hikvision (consultar condiciones en el sitio web oficial)

Preguntas frecuentes - DS-D42V24-H Hikvision

¿Cómo configurar un muro de pantallas LED con este controlador?

Conecte los paneles LED a los 24 puertos DATA, luego use el cliente de software para configurar la unión. Asegúrese de que las señales GENLOCK estén sincronizadas si es necesario.

¿Cuáles son las fuentes de video compatibles?

El controlador acepta fuentes HDMI y DVI. Dispone de 2 entradas HDMI y 4 entradas DVI. Puede cambiar entre ellas mediante el botón SOURCE.

¿Cómo ajustar el brillo de la pantalla?

En modo normal (fuera del menú), gire la rueda hacia la izquierda o derecha para ajustar el brillo. La pantalla LCD muestra el valor en tiempo real.

¿Qué hacer si no se muestra ninguna imagen?

Verifique que el cable de alimentación esté conectado y el interruptor encendido. Asegúrese de que la fuente esté correctamente seleccionada (botón SOURCE). Controle también las conexiones de los cables HDMI/DVI y el estado de los paneles LED.

¿Cómo actualizar el firmware del controlador?

Descargue la última versión del firmware en el sitio web de Hikvision, luego use el cliente de software para realizar la actualización a través de Ethernet. Siga las instrucciones proporcionadas con el archivo.

¿Cuál es la resolución máxima soportada?

La resolución máxima depende del número de paneles LED conectados y de su resolución individual. El controlador maneja resoluciones altas gracias a sus 24 salidas DATA. Consulte la documentación técnica para los límites exactos.

¿Cómo restablecer el controlador a los valores de fábrica?

Mantenga presionado el botón FUNCIÓN al encender hasta que la pantalla LCD muestre 'Reset'. Suelte y confirme. Todos los parámetros serán borrados.

¿Puedo usar este controlador con cables largos?

Sí, pero la calidad de la señal puede degradarse más allá de 15 m para HDMI/DVI. Use repetidores o cables de alta calidad para distancias largas.

¿Cómo limpiar el dispositivo?

Desconecte la alimentación. Use un paño suave y seco. Nunca use productos líquidos o abrasivos. No limpie los orificios de ventilación con objetos puntiagudos.

¿Qué significan los indicadores en el panel frontal?

El controlador dispone de una pantalla LCD que muestra la información del sistema (brillo, IP, resolución, fuente). Los indicadores adicionales (SOURCE, FUNCIÓN) indican el estado actual.

MANUAL DE USUARIO DS-D42V24-H Hikvision

Este manual es propiedad de Hangzhou Hikvision Digital Technology Co., Ltd. o de sus afiliadas (en adelante "Hikvision"), y no se puede reproducir, cambiar, traducir o distribuir, de forma parcial o total, por ningún medio, sin el permiso escrito de Hikvision. A menos que se indique expresamente lo contrario, Hikvision declina toda garantía o declaración, expresa o impléita, sobre este manual o su contenido.

Sobre este manual

Este manual incluye las instrucciones de utilización y gestión del producto. Las figuras, gráficos, imágenes y cualquier otra información que encontrará en lo sucesivo tienen únicamente fines descriptivos y aclaratorios. La información incluida en el manual está sujeta a cambios, sin aviso previo, debido a las actualizaciones de software u otros motivos. Busque la última versión de este manual en la página web de Hikvision (https://www.hikvision.com).

Utilice este manual con la guía y asistencia de profesionales capacitados en el soporte del producto.

Marcas registradas

• HIKVISION y otras marcas comerciales y logotipos de Hikvision son propiedad de Hikvision en diferentes jurisdicciones.
  Las demás marcas comerciales y logotipos mencionados son propiedad de sus respectivos dueños.

- HDMI Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y otros países.

Descargo de responsabilidad

EN LA MEDIDA MÁXIMA PERMITIDA POR LAS LEYES APLICABLES, ESTE MANUAL Y EL PRODUCTO DESCRITO —INCLUIDOS SU HARDWARE, SOFTWARE Y FIRMWARE— SE SUMINISTRAN «TAL CUAL» Y «CON TODOS SU FALLOS Y ERRORES». HIKVISION NO OFRECE GARANTÁS, EXPLÍCITAS O IMPLÍCITAS, INCLUIDAS, A MODO ENUNCIATIVO, COMERCIABILIDAD, CALIDAD SATISFACTORIA O IDONEIDAD PARA UN PROPÓ SITO EN PARTICULAR. EL USO QUE HAGA DEL PRODUCTO CORRE BAJO SU ÚNICO RIESGO. EN NINGÚN CASO, HIKVISION PODRÁ CONSIDERARSE RESPONSABLE ANTE USTED DE NINGÚN DAÑO ESPECIAL, CONSECUENTE, INCIDENTAL O INDIRECTO, INCLUYENDO, ENTRE OTROS, DAÑOS POR PÉRDIDAS DE BENEFICIOS COMERCIALES, INTERRUPCIÓ N DE LA ACTIVIDAD COMERCIAL, PÉRDIDA DE DATOS, CORRUPCIÓ N DE LOS SISTEMAS O PÉRDIDA DE DOCUMENTACIÓN, YA SEA POR INCUMPLIMIENTO DEL CONTRATO, AGRAVIO (INCLUYENDO NEGLIGENCIA), RESPONSABILIDAD DEL PRODUCTO O EN RELACIÓN CON EL USO DEL PRODUCTO, INCLUSO CUANDO HIKVISION HAYA RECIBIDO UNA NOTIFICACIÓ N DE LA POSIBILIDAD DE DICHOS DAÑOS O PÉRDIDAS.

USTED RECONOCE QUE LA NATURALEZA DE INTERNET IMPLICA RIESGOS DE SEGURIDAD INHERENTES Y HIKVISION NO TENDRÁ NINGUNA RESPONSABILIDAD POR EL FUNCIONAMIENTO ANORMAL, FILTRACIONES DE PRIVACIDAD U OTROS DAÑ OS RESULTANTES DE ATAQUES CIBERNÉTICOS, ATAQUES DE HACKERS, INFECCIONES DE VIRUS U OTROS RIESGOS DE SEGURIDAD DE INTERNET; SIN EMBARGO, HIKVISION PROPORCIONARÁ APOYO TÉCNICO OPORTUNO DE SER NECESARIO.

USTED ACEPTA USAR ESTE PRODUCTO DE CONFORMIDAD CON TODAS LAS LEYES APLICABLES Y SOLO USTED ES EL ÚNICO RESPONSABLE DE ASEGURAR QUE EL USO CUMPLA CON DICHAS LEYES. EN ESPECIAL, USTED ES RESPONSABLE DE USAR ESTE PRODUCTO DE FORMA QUE NO INFRINJA LOS DERECHOS DE TERCEROS, INCLUYENDO, DE MANERA ENUNCIATIVA MAS NO LIMITATIVA, DERECHOS DE PUBLICIDAD, DERECHOS DE PROPIEDAD INTELECTUAL, DERECHOS RELATIVOS A LA PROTECCIÓN N DE DATOS Y OTROS DERECHOS RELATIVOS A LA PRIVACIDAD. NO UTILIZARÁ ESTE PRODUCTO PARA NINGÚ N USO FINAL PROHIBIDO, INCLUYENDO EL DESARROLLO O LA PRODUCCIÓN N DE ARMAS DE DESTRUCCIÓN N MASIVA, EL DESARROLLO O PRODUCCIÓN N DE ARMAS QUÍMICAS O BIOLÓ GICAS, NINGUNA ACTIVIDAD EN EL CONTEXTO RELACIONADO CON ALGÚ N EXPLOSIVO NUCLEAR O EL CICLO DE COMBUSTIBLE NUCLEAR INSEGURO O EN APOYO DE ABUSOS DE LOS DERECHOS HUMANOS.

EN CASO DE HABER CONFLICTO ENTRE ESTE MANUAL Y LA LEGISLACIÓ N VIGENTE, ESTA ÚLTIMA PREVALECERÁ.

Información normativa

Declaración de conformidad de la UE

Este producto y, cuando corresponda, también los accesorios suministrados tienen la marca "CE" y por tanto cumplen con las normas europeas armonizadas aplicables enumeradas en la directiva de compatibilidad electromagnética 2014/30/UE, la directiva de baja tensión 2014/35/UE y la directiva de restricción del uso de sustancias peligrosas 2011/65/UE.

2012/19/UE (directiva RAEE, residuos de aparatos eléctricos y electromagnéticos): En la Unión Europea, los productos marcados con este símbolo no pueden ser desechados en el sistema de basura municipal sin recogida selectiva. Para un reciclaje adecuado, entregue este producto en el lugar de compra del equipo nuevo equivalente o deshágase de él en el punto de recogida designado a tal efecto. Para más información vea la página web: www.recyclethis.info

2006/66/CE (directiva sobre baterás): Este producto lleva una baterá que no puede ser desechada en el sistema municipal de basuras sin recogida selectiva dentro de la Unión Europea. Consulte la documentación del producto para ver la información específica de la baterá. La baterá lleva marcado este símbolo, que incluye unas letras indicando si contiene cadmio (Cd), plomo (Pb), o mercurio (Hg). Para un reciclaje adecuado, entregue la batería a su vendedor o llévela al punto de recogida de basuras designado a tal efecto. Para más información vea la página web:

www.recyclethis.info

Instrucciones de seguridad

Es necesario leer las instrucciones de seguridad antes de usar e instalar el producto.

Advertencias y precauciones:

• Este es un producto de clase A que puede ocasionar interferencias de radio, en cuyo caso es posible que se le pida al usuario que adopte las medidas adecuadas.
• Para usar el producto debe cumplir estrictamente con la normativa de seguridad eléctrica de su país y región.
• No se expondrá el equipo a goteos ni salpicaduras y no se colocarán sobre él objetos llenos de líquidos, como jarrones.
• PRECAUCIÓ N: Para reducir el riesgo de incendio, reemplace el fusible por otro del mismo tipo y clasificación.
• PRECAUCIÓ N: Sistema de fusible de doble polo/neutro. Después de manipular el fusible, las partes del equipo que permanecen alimentadas pueden representar un peligro durante la reparación.
• El equipo debe estar conectado a una toma de corriente con conexión a tierra.

• Asegúrese de que el cableado de los terminales para la conexión a una fuente de alimentación de CA sea correcto.

• indica la existencia de tensión peligrosa, por lo que el cableado externo conectado a los terminales tiene que ser instalado por una persona con la formación adecuada.

• El equipo ha sido diseñado, cuando es necesario, con modificaciones para conectarlo a un sistema de distribución de alimentación eléctrica para equipos informáticos.
• Este equipo no es adecuado para utilizarlo en lugares donde pueda haber niños.
• PRECAUCIÓ N: Riesgo de explosión si se reemplaza la baterá por otra de tipo incorrecto.
• Una sustitución inadecuada de la baterá por otra de tipo incorrecto podrá inhabilitar alguna medida de protección (por ejemplo, en el caso de algunas baterías de litio).
• No arroje la baterá al fuego ni la meta en un horno caliente, ni intente aplastar o cortar mecánicamente la baterá, ya que podrá explotar.
• No deje la baterá en lugares con temperaturas extremadamente altas, ya que podrá explotar o tener fugas de líquido electroífico o gas inflamable.
• No permita que la baterá quede expuesta a una presión de aire extremadamente baja, ya que podrá explotar o tener fugas de líquido electrolítico o gas inflamable.
• Deshágase de las baterías usadas conforme a las instrucciones.
• No coloque llamas abiertas, como velas encendidas, sobre el equipo.
• No se debe impedir la ventilación cubriendo las salidas con objetos como periódicos, manteles, cortinas, etc.
  Nunca se deben bloquear las salidas colocando el equipo sobre una cama, un sofá, una alfombra o una superficie similar.
• Mantenga un espacio mínimo de 20 cm alrededor del equipo para garantizar una correcta ventilación.
• El puerto USB del equipo se usa solo para conectar un ratón, un teclado o una unidad de memoria flash USB.
• Este equipo no es adecuado para utilizarlo en lugares donde pueda haber niños.
• Instale el equipo de acuerdo con las instrucciones de este manual.
• Para evitar lesiones, este equipo debe estar firmemente instalado en el armario de conformidad con las instrucciones de instalación.
• Manténgase alejado de las aspas del ventilador. Desconecte la fuente de alimentación durante los mantenimientos y reparaciones.
• Mantenga un ángulo de 90º al mover o utilizar el equipo.

Descripción general

El controlador de pantalla led multientrada se puede usar con las pantallas a todo color para conseguir una pared de vídeo perfecta de cualquier tamaño. Se puede usar en salas de reuniones, estudios, gimnasios, aeropuertos, bancos, publicidad, cine en casa, etc.

Conexión

Las conexiones del controlador de pantallas led pueden variar en función del modelo del producto. Las siguientes figuras tienen un fin meramente ilustrativo.

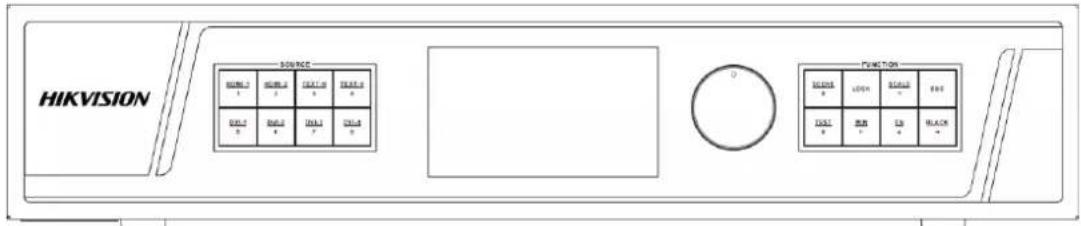

Piloto	Descripción	Piloto	Descripción
FUENTE	Seleccione la fuente de la señal, incluyendo HDMI, TEXT y DVI	FUNCIÓ N	Botón de función. Escanee el código QR presente en la cubierta para obtener más detalles.
Panel LCD	Muestra información relativa al brillo, dirección IP del dispositivo, resolución de entrada/salida, tipo de origen de la señal y estado de bloqueo del menú.	Tuerca	Modo «Normal» (no el modo «Menú»): gire a la derecha/izquierda para ajustar el brilloModo «Menú»: gire a la derecha/izquierda para seleccionar un elemento del menú y pulse para seleccionar el menú siguiente y acceder a él.

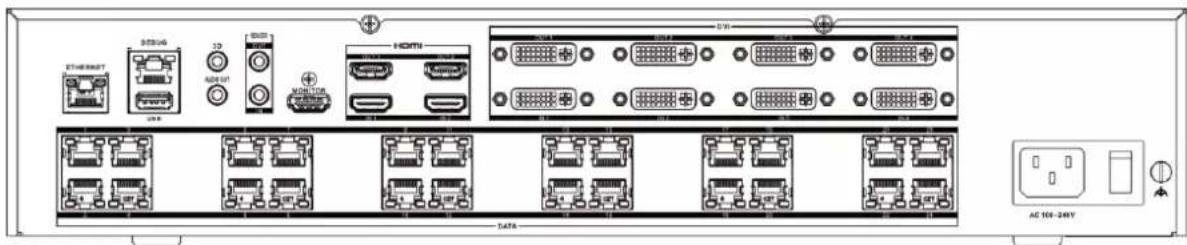

Conexión	Descripción	Conexión	Descripción	Conexión	Descripción
ETHERNET	Entrada/salida de señal Ethernet	USB	Interfaz USB	AUDIO OUT	Salida de audio
MONITOR	Salida HDMI previa al monitor	HDMI OUT 1~2/ IN 1~2	Salida/entrada de la señal HDMI 1~2	DVI OUT 1~4/ IN 1~4	Salida/entrada de la señal DVI 1~4
DATA 1~24	24 salidas de interfaz de red	AC 100~240 V	Conexión de alimentación	DEBUG	Conexión de depuración
3D	Salida de la señal 3D sincronizada	GENLOCK OUT/IN	Entrada/salida de señal sincronizada de empalme automático	Interruptor	Interruptor de alimentación

Activación y Acceso

Ejecute el cliente y active el dispositivo deseado usando la contraseña pertinente. Acceda a la interfaz de inicio de sesión e introduzca la dirección IP, el n.º de puerto, el nombre de usuario y la contraseña para iniciar sesión.
