Typ produktu	Kontroler wyświetlacza LED
Marka	Hikvision
Model	DS-D42V24-H
Główne zastosowanie	Ściana LED, sale konferencyjne, studia, lotniska, reklama
Wejścia wideo	2 x HDMI, 4 x DVI
Wyjścia wideo	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI podgląd)
Wyjścia sieciowe dla paneli LED	24 porty DATA (RJ45)
Dodatkowa łączność	Ethernet, USB, AUDIO OUT, GENLOCK (wejście/wyjście), synchronizacja 3D
Zasilanie	100–240 V AC, 50/60 Hz
Wbudowany wyświetlacz	Ekran LCD do informacji (jasność, adres IP, rozdzielczość, źródło)
Ustawienia	Jasność (pokrętło), wybór źródła (przycisk SOURCE), menu za pomocą pokrętła
Zarządzanie oprogramowaniem	Klient stacjonarny do aktywacji i konfiguracji (adres IP, port, dane logowania)
Wentylacja	Minimalna wolna przestrzeń 20 cm wokół urządzenia, nie zasłaniać otworów wentylacyjnych
Funkcje bezpieczeństwa	Obowiązkowe uziemienie, bezpiecznik bipolarny/neutralny, ochrona przeciwprzepięciowa
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem, używać suchej szmatki, nie wystawiać na działanie cieczy
Części zamienne i naprawialność	Bezpiecznik wymienny (ten sam typ i parametr), bateria wewnętrzna (typ CR, wymiana przez profesjonalistę)
Certyfikaty	CE (EMC 2014/30/UE, niskie napięcie 2014/35/UE, RoHS 2011/65/UE), WEEE 2012/19/UE
Temperatura otoczenia	Unikać ekstremalnie gorących środowisk (ryzyko wybuchu baterii)
Gwarancja	Ograniczona gwarancja Hikvision (patrz warunki na oficjalnej stronie)

Często zadawane pytania - DS-D42V24-H Hikvision

Jak skonfigurować ścianę LED za pomocą tego kontrolera?

Podłącz panele LED do 24 portów DATA, a następnie użyj klienta oprogramowania, aby skonfigurować łączenie. Upewnij się, że sygnały GENLOCK są zsynchronizowane, jeśli to konieczne.

Jakie źródła wideo są kompatybilne?

Kontroler akceptuje źródła HDMI i DVI. Posiada 2 wejścia HDMI i 4 wejścia DVI. Możesz przełączać się między nimi za pomocą przycisku SOURCE.

Jak ustawić jasność wyświetlacza?

W trybie normalnym (poza menu), obracaj pokrętło w lewo lub w prawo, aby dostosować jasność. Ekran LCD wyświetla wartość w czasie rzeczywistym.

Co zrobić, jeśli nie wyświetla się żaden obraz?

Sprawdź, czy kabel zasilania jest podłączony, a przełącznik włączony. Upewnij się, że źródło jest prawidłowo wybrane (przycisk SOURCE). Sprawdź także połączenia kabli HDMI/DVI i stan paneli LED.

Jak zaktualizować firmware kontrolera?

Pobierz najnowszą wersję firmware z strony Hikvision, a następnie użyj klienta oprogramowania, aby przeprowadzić aktualizację przez Ethernet. Postępuj zgodnie z instrukcjami dostarczonymi z plikiem.

Jaka jest maksymalna obsługiwana rozdzielczość?

Maksymalna rozdzielczość zależy od liczby podłączonych paneli LED i ich indywidualnej rozdzielczości. Kontroler obsługuje wysokie rozdzielczości dzięki 24 wyjściom DATA. Sprawdź dokumentację techniczną w celu uzyskania dokładnych limitów.

Jak zresetować kontroler do ustawień fabrycznych?

Przytrzymaj przycisk FUNKCJA podczas włączania zasilania, aż ekran LCD wyświetli 'Reset'. Zwolnij i potwierdź. Wszystkie ustawienia zostaną usunięte.

Czy mogę używać tego kontrolera z długimi kablami?

Tak, ale jakość sygnału może się pogorszyć powyżej 15 m dla HDMI/DVI. Używaj repeaterów lub wysokiej jakości kabli do długich dystansów.

Jak wyczyścić urządzenie?

Odłącz zasilanie. Użyj miękkiej, suchej szmatki. Nigdy nie używaj płynnych ani ściernych środków czyszczących. Nie czyść otworów wentylacyjnych ostrymi przedmiotami.

Co oznaczają wskaźniki na panelu przednim?

Kontroler ma ekran LCD, który wyświetla informacje systemowe (jasność, IP, rozdzielczość, źródło). Dodatkowe wskaźniki (SOURCE, FUNKCJA) wskazują bieżący stan.

INSTRUKCJA OBSŁUGI DS-D42V24-H Hikvision

© 2022 Hangzhou Hikvision Digital Technology Co., Ltd. Wszelkie prawa zastrzeżone.

Ten podręcznik jest własnością firmy Hangzhou Hikvision Digital Technology Co., Ltd. lub jej podmiotów stowarzyszonych (zwanych dalej „Hikvision”). Zabronione jest powielanie, modyfikowanie, tłumaczenie i rozpowszechnianie niniejszego podręcznika, częściowo lub w całości, niezależnie od metody, bez uprzedniego uzyskania pisemnego zezwolenia od firmy Hikvision. Jeżeli nie zaznaczono wyraźnie inaczej w tym podręczniku, firma Hikvision nie udziela żadnych gwarancji i nie składa żadnych deklaracji, wyraźnych lub dorozumianych, dotyczących podręcznika i zamieszczonych w nim informacji.

Opis podręcznika

Podręcznik zawiera instrukcje dotyczące korzystania z produktu i obchodzenia się z nim. Zdjęcia, rysunki, wykresy i pozostałe informacje zamieszczono w tym dokumencie wyłącznie dla celów informacyjnych i opisowych. Informacje zamieszczone w podręczniku mogą ulec zmianie bez powiadomienia w związku z aktualizacjami oprogramowania układowego lub w innych okolicznościach. Najnowsza wersja tego podręcznika jest dostępna w witrynie internetowej firmy Hikvision (https://www.hikvision.com).

Oprócz tego podręcznika należy korzystać z porad specjalistów z działu pomocy technicznej związanej z produktem.

Znaki towarowe

• HIKVISION oraz inne znaki towarowe i logo Hikvision są własnością firmy Hikvision w różnych jurysdykcjach.
• Inne znaki towarowe i logo użyte w podręczniku należą do odpowiednich właścicieli.
  HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

Zastrzeżenia prawne

W PEŁNYM ZAKRESIE DOZWOLONYM PRZEZ OBOWIĄZUĄCE PRAWO TEN PODRĘCZNIK, OPISANY PRODUKT I ZWIĄZANE Z NIM WYPOSAŻENIE ORAZ OPROGRAMOWANIE APLIKACYJNE I UKŁADOWE SĄ UDOSTĘPNIANE BEZ GWARANCJI. FIRMA HIKVISION NIE UDZIELA ŻADNYCH WYRAŹNYCH ANI DOROZUMIANYCH GWARANCJI, TAKICH JAK GWARANCJE DOTYCZĄCE PRZYDATNOŚCI HANDLOWEJ, JAKOŚCI LUB PRZYDATNOŚCI DO OKREŚLONEGO CELU. UŻYTKOWNIK KORZYSTA Z PRODUKTU NA WŁASNE RYZYKO. NIEZALEŻNIE OD OKOLICZNOŚCI FIRMA HIKVISION NIE PONOSI ODPOWIEDZIALNOŚCI ZA STRATY SPECJALNE, NASTĘPCZE, UBOCZNE LUB POŚREDNIE, TAKIE JAK STRATA OCZEKIWANYCH ZYSKÓ W Z DZIAŁALNOŚCI BIZNESOWEJ, PRZERWY W DZIAŁALNOŚCI BIZNESOWEJ, USZKODZENIE SYSTEMÓ W ALBO STRATA DANYCH LUB DOKUMENTACJI, WYNIKAJĄCE Z NARUSZENIA UMOWY, PRZEWINIENIA (ŁĄCZNIE Z ZANIEDBANIEM), ODPOWIEDZIALNOŚCI ZA PRODUKT LUB INNYCH OKOLICZNOŚCI, ZWIĄZANE Z UŻYCIEM TEGO PRODUKTU, NAWET JEŻELI FIRMA HIKVISION ZOSTAŁA POINFORMOWANA O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD LUB STRAT.

UŻYTKOWNIK PRZYJMUJE DO WIADOMOŚCI, ŻE KORZYSTANIE Z INTERNETU JEST ZWIĄZANE Z ZAGROŻENIAMI DLA BEZPIECZEŃSTWA, A FIRMA HIKVISION NIE PONOSI ODPOWIEDZIALNOŚCI ZA NIEPRAWIDŁOWE FUNKCJONOWANIE, WYCIEK POUFNYCH INFORMACJI LUB INNE SZKODY WYNIKAJĄCE Z ATAKU CYBERNETYCZNEGO, ATAKU HAKERA, DZIAŁANIA WIRUSÓW LUB INNYCH ZAGROŻEŃ DLA BEZPIECZEŃSTWA W INTERNECIE. FIRMA HIKVISION ZAPEWNI JEDNAK TERMINOWĄ POMOC TECHNICZNĄ, JEŻELI BĘDZIE TO WYMAGANE. UŻYTKOWNIK ZOBOWIĄZUJE SIĘ DO KORZYSTANIA Z PRODUKTU ZGODNIE Z PRZEPISAMI I PRZYJMUJE DO WIADOMOŚCI, ŻE JEST ZOBOWIĄZANY DO ZAPEWNIENIA ZGODNOŚCI UŻYCIA PRODUKTU Z PRZEPISAMI. W SZCZEGÓLNOŚCI UŻYTKOWNIK JEST ZOBOWIĄZANY DO KORZYSTANIA Z PRODUKTU W SPOSÓ B, KTÓ RY NIE NARUSZA PRAW STRON TRZECICH, DOTYCZĄCYCH NA PRZYKŁAD WIZERUNKU KOMERCYJNEGO, WŁASNOŚCI INTELEKTUALNEJ LUB OCHRONY DANYCH I PRYWATNOŚCI. UŻYTKOWNIK NIE BĘDZIE UŻYWAĆ PRODUKTU DO CELÓ W ZABRONIONYCH, TAKICH JAK OPRACOWANIE LUB PRODUKCJA BRONI MASOWEGO RAŻENIA ALBO BRONI CHEMICZNEJ LUB BIOLOGICZNEJ ORAZ DZIAŁANIA ZWIĄZANE Z WYBUCHOWYMI MATERIAŁAMI NUKLEARNYMI, NIEBEZPIECZNYM CYKLEM PALIWOWYM LUB ŁAMANIEM PRAW CZŁOWIEKA.

W PRZYPADKU NIEZGODNOŚCI NINIEJSZEGO PODRĘCZNIKA Z OBOWIĄZUJĄCYM PRAWEM, WYŻSZY PRIORYTET BĘDZIE MIAŁO OBOWIĄZUJĄCE PRAWO.

Informacje dotyczące przepisów

Deklaracja zgodności z dyrektywami Unii Europejskiej

Ten produkt i ewentualnie dostarczone z nim akcesoria oznaczono symbolem „CE” potwierdzającym zgodność z odpowiednimi ujednoliconymi normami europejskimi, uwzględnionymi w dyrektywie 2014/30/EU dotyczącej kompatybilności elektromagnetycznej (EMC), dyrektywie 2014/35/EU dotyczącej sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia (LVD) i dyrektywie 2011/65/EU w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (RoHS). Dyrektywa 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE): Produktów oznaczonych tym symbolem nie wolno utylizować na obszarze Unii Europejskiej jako niesegregowane odpady komunalne. Aby zapewnić prawidłowy recykling tego produktu, należy zwrócić go do lokalnego dostawcy przy zakupie równoważnego nowego urządzenia lub utylizować go w wyznaczonym punkcie selektywnej zbiórki odpadów. Aby uzyskać więcej informacji, skorzystaj z następującej witryny internetowej: www.recyclethis.info Dyrektywa 2006/66/EC w sprawie baterii i akumulatorów: Ten produkt zawiera baterię, której nie wolno utylizować na obszarze Unii Europejskiej jako niesegregowane odpady komunalne. Szczegółowe informacje dotyczące baterii zamieszczono w dokumentacji produktu. Bateria jest oznaczona tym symbolem, który może także zawierać litery

wskazujące na zawartość kadmu (Cd), ołowiu (Pb) lub rtęci (Hg). Aby zapewnić prawidłowy recykling, należy zwrócić baterię do dostawcy lub przekazać ją do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, skorzystaj z następującej witryny internetowej: www.recyclethis.info

Zalecenia dotyczące bezpieczeństwa

Przed zainstalowaniem i użyciem produktu należy uważnie przeczytać zalecenia dotyczące bezpieczeństwa.

Ostrzeżenia i przestrogi:

• Ten produkt należy do klasy A, dlatego może powodować zakłócenia radiowe. W takich okolicznościach użytkownik jest zobowiązany do zastosowania adekwatnych środków zaradczych.
• Produkt powinien być użytkowany zgodnie z rozporządzeniami dotyczącymi bezpiecznego korzystania z urządzeń elektrycznych, obowiązującymi w danym kraju lub regionie.
• Nie wolno dopuścić do rozłania cieczy na urządzeniu. Nie wolno ustawiać na urządzeniu naczyń napełnionych cieczą, takich jak wazony.
• PRZESTROGA: Aby ograniczyć zagrożenie pożarowe, należy używać bezpieczników tego samego typu i o takich samych parametrach znamionowych.
• PRZESTROGA: Bezpieczniki na obu przewodach linii zasilania i przewodzie neutralnym. Po uaktywnieniu bezpiecznika składniki urządzenia, których zasilanie nie zostało odłączone, powodują zagrożenie podczas wykonywania prac serwisowych.
• Urządzenie musi być podłączone do uziemionego gniazda sieci elektrycznej.
• Należy upewnić się, że przewody są prawidłowo podłączone do złączy sieci elektrycznej.
• 4 oznacza niebezpieczne napięcie i konieczność podłączania przewodów zewnętrznych do złączy przez wykwalifikowaną osobę.
• Urządzenie zostało zaprojektowane w sposób umożliwiający przystosowanie do zasilania z sieci elektrycznej w konfiguracji IT.
• Urządzenie nie powinno być używane w lokalizacjach, w których mogą przebywać dzieci.
• PRZESTROGA: Zainstalowanie nieodpowiedniej baterii może spowodować wybuch.
• Zainstalowanie nieodpowiedniej baterii może spowodować zagrożenie (dotyczy to na przykład niektórych baterii litowych).
• Wrzucenie baterii do ognia lub rozgrzanego pieca albo zgniecenie lub przecięcie baterii może spowodować wybuch.
• Wysoka temperatura w otoczeniu może spowodować wybuch baterii albo wyciek palnej cieczy lub gazu.
• Ekstremalnie niskie ciśnienie powietrza w otoczeniu może spowodować wybuch baterii albo wyciek palnej cieczy lub gazu.
• Zużyte baterie należy utylizować zgodnie z instrukcjami.
• Nie wolno umieszczać na urządzeniu źródeł nieosłoniętego płomienia, takich jak zapalone świece.
• Nie wolno przykrywać otworów wentylacyjnych przedmiotami takimi jak gazety, obrusy lub zasłony, ponieważ powoduje to ograniczenie wentylacji.
  Nie wolno umieszczać urządzenia na łożku, sofie lub dywanie w sposób powodujący blokowanie otworów w obudowie urządzenia.
• Należy zachować odstęp co najmniej 20 cm wokół urządzenia, aby zapewnić dostateczną wentylację.
• Złącze USB urządzenia umożliwia podłączenie tylko myszy komputerowej, klawiatury lub pamięci flash USB.
• Urządzenie nie powinno być używane w lokalizacjach, w których mogą przebywać dzieci.
• Urządzenie należy zainstalować zgodnie z instrukcjami podanymi w tym podręczniku.
• Aby zapobiec zranieniu, należy zainstalować urządzenie w szafce zgodnie z instrukcjami instalacyjnymi.
• Należy zachować bezpieczną odległość od wentylatora. Podczas wykonania prac serwisowych zasilanie musi być odłączone.
• Podczas przenoszenia urządzenia lub korzystania z niego należy utrzymywać je pionowo.

Opis urządzenia

Kontroler wyświetlaczy LED z wieloma wejściami można wykorzystać do obsługi wyświetlaczy z pełną paletą kolorów w celu utworzenia panelu wideo o dowolnych wymiarach. Urządzenie można wykorzystać w lokalizacjach takich jak sale konferencyjne, studia, sale gimnastyczne, lotniska, banki, obiekty reklamowe lub kino domowe.

Interfejs

Złącza kontrolera wyświetlaczy LCD są zależne od modelu. Poniższe rysunki służą wyłącznie do celów ilustracyjnych.

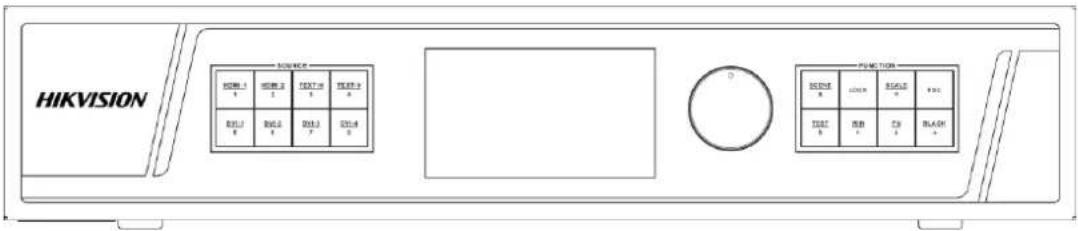

Wskaźnik	Opis	Wskaźnik	Opis
ŻRÓDŁO	Wybierz źródło sygnału takie jak HDMI, TEXT lub DVI.	FUNKCJA	Przycisk funkcyjny. Aby uzyskać więcej informacji, zeskanuj kod QR znajdujący się na obudowie.
Panel LCD	Wyświetlanie informacji dotyczących jasności, adresu IP urządzenia, rozdzielczości wejściowej/wyjściowej, typu źródła sygnału i stanu blokady menu.	Pokrętło	Tryb normalny (nie tryb menu): obróć w prawo / w lewo, aby dostosować jasność.Tryb menu: obróć w prawo / w lewo, aby wybrać element menu; naciśnij, aby wybrać lub wyświetlić następny element menu.

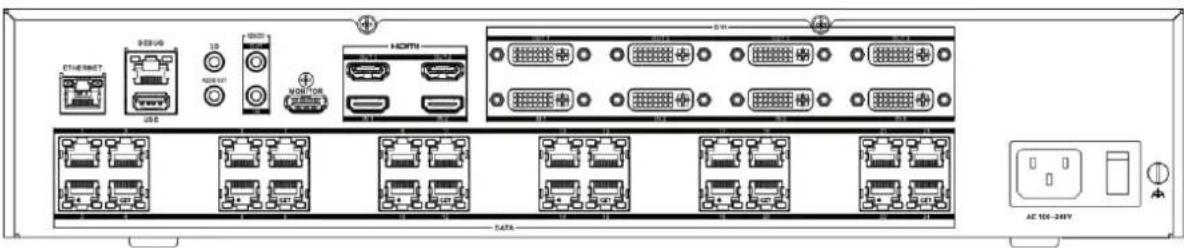

Interfejs	Opis	Interfejs	Opis	Interfejs	Opis
ETHERNET	Wejście/wyjście sygnału Ethernet	USB	Złącze USB	AUDIO OUT	Wyjście audio
MONITOR	Wyjście monitora HDMI	HDMI OUT 1~2/ IN 1~2	Wejście/wyjście sygnału HDMI 1–2	DVI OUT 1~4/ IN 1~4	Wejście/wyjście sygnału DVI 1–4
DATA 1~24	24 wyjścia sieciowe	100 – 240 V AC	Złącze zasilania	DEBUG	Złącze debugowania
3D	Wyjście synchronizowanego sygnału 3D	GENLOCK OUT/IN	Wejście/wyjście synchronizowanego sygnału z automatycznym podziałem	Przełącznik kołyskowy	Przełącznik zasilania

Aktywacja i logowanie

Uruchom aplikację kliencką i aktywuj żądane urządzenie przy użyciu hasła. Przejdź do okna logowania i wprowadź adres IP, numer portu, nazwę użytkownika i hasło, aby się zalogować.
